PolarDB-PG原理解读——LogIndex（二）

PolarDB PostgreSQL版（以下简称 PolarDB-PG）是一款阿里云自主研发的企业级数据库产品，采用计算存储分离架构，兼容 PostgreSQL 与 Oracle。PolarDB-PG 的存储与计算能力均可横向扩展，具有高可靠、高可用、弹性扩展等企业级数据库特性。同时，PolarDB-PG 具有大规模并行计算能力，可以应对 OLTP 与 OLAP 混合负载；还具有时空、向量、搜索、图谱等多模创新特性，可以满足企业对数据处理日新月异的新需求。

WAL Meta

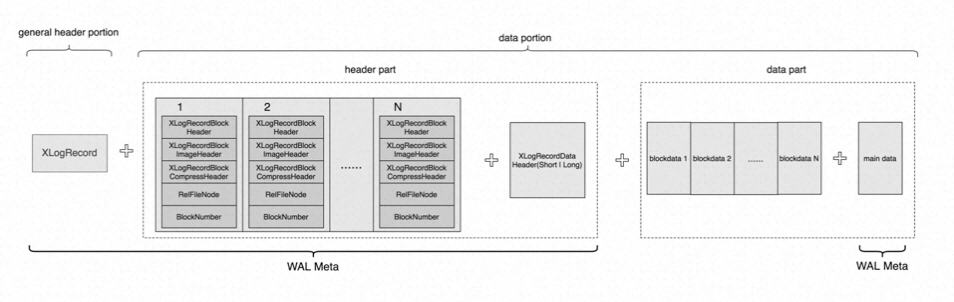

WAL 日志又称为 XLOG Record，如下图，每个 XLOG Record 由两部分组成：

• 通用的首部部分 general header portion：该部分即为 XLogRecord 结构体，固定长度。主要用于存放该条 XLOG Record 的通用信息，如 XLOG Record 的长度、生成该条 XLOG Record 的事务 ID、该条 XLOG Record 对应的资源管理器类型等;
• 数据部分 data portion：该部分又可以划分为首部和数据两个部分，其中首部部分 header part 包含 0 ～ N 个 XLogRecordBlockHeader 结构体及 0 ～ 1 个 XLogRecordDataHeader[Short|Long] 结构体。数据部分 data part 则包含 block data 及 main data。每一个 XLogRecordBlockHeader 对应数据部分的一个 Block data，XLogRecordDataHeader[Short|Long] 则与数据部分的 main data 对应。

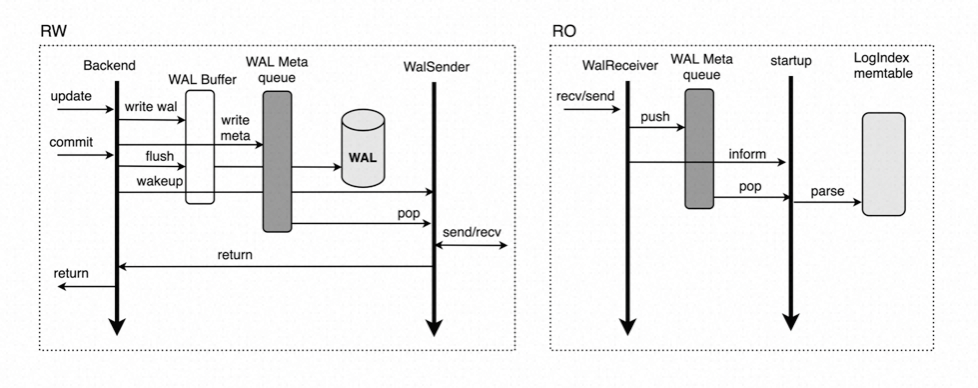

共享存储模式下，读写节点 RW 与只读节点 RO 之间无需传输完整的 WAL 日志，仅传输 WAL Meta 数据，WAL Meta 即为上图中的 general header portion + header part + main data，RO 节点可基于 WAL Meta 从共享存储上读取完整的 WAL 日志内容。该机制下，RW 与 RO 之间传输 WAL Meta 的流程如下：

1. 当 RW 节点中的事务对其数据进行修改时，会生成对应的 WAL 日志并将其写入 WAL Buffer，同时拷贝对应的 WAL meta 数据至内存中的 WAL Meta queue 中；
2. 同步流复制模式下，事务提交时会先将 WAL Buffer 中对应的 WAL 日志 flush 到磁盘，此后会唤醒 WalSender 进程；
3. WalSender 进程发现有新的日志可以发送，则从 WAL Meta queue 中读取对应的 WAL Meta，通过已建立的流复制连接发送到对端的 RO；
4. RO 的 WalReceiver 进程接收到新的日志数据之后，将其 push 到内存的 WAL Meta queue 中，同时通知 Startup 进程有新的日志到达；
5. Startup 从 WAL Meta queue 中读取对应的 meta 数据，解析生成对应的 LogIndex memtable 即可。

RW 与 RO 节点的流复制不传输具体的 payload 数据，减少了网络数据传输量；此外，RW 节点的 WalSender 进程从内存中的 WAL Meta queue 中获取 WAL Meta 信息，RO 节点的 WalReceiver 进程接收到 WAL Meta 后也同样将其保存至内存的 WAL Meta queue 中，相较于传统主备模式减少了日志发送及接收的磁盘 I/O 过程，从而提升传输速度，降低 RW 与 RO 之间的延迟。
