Curve 块存储应用实践 -- NBD

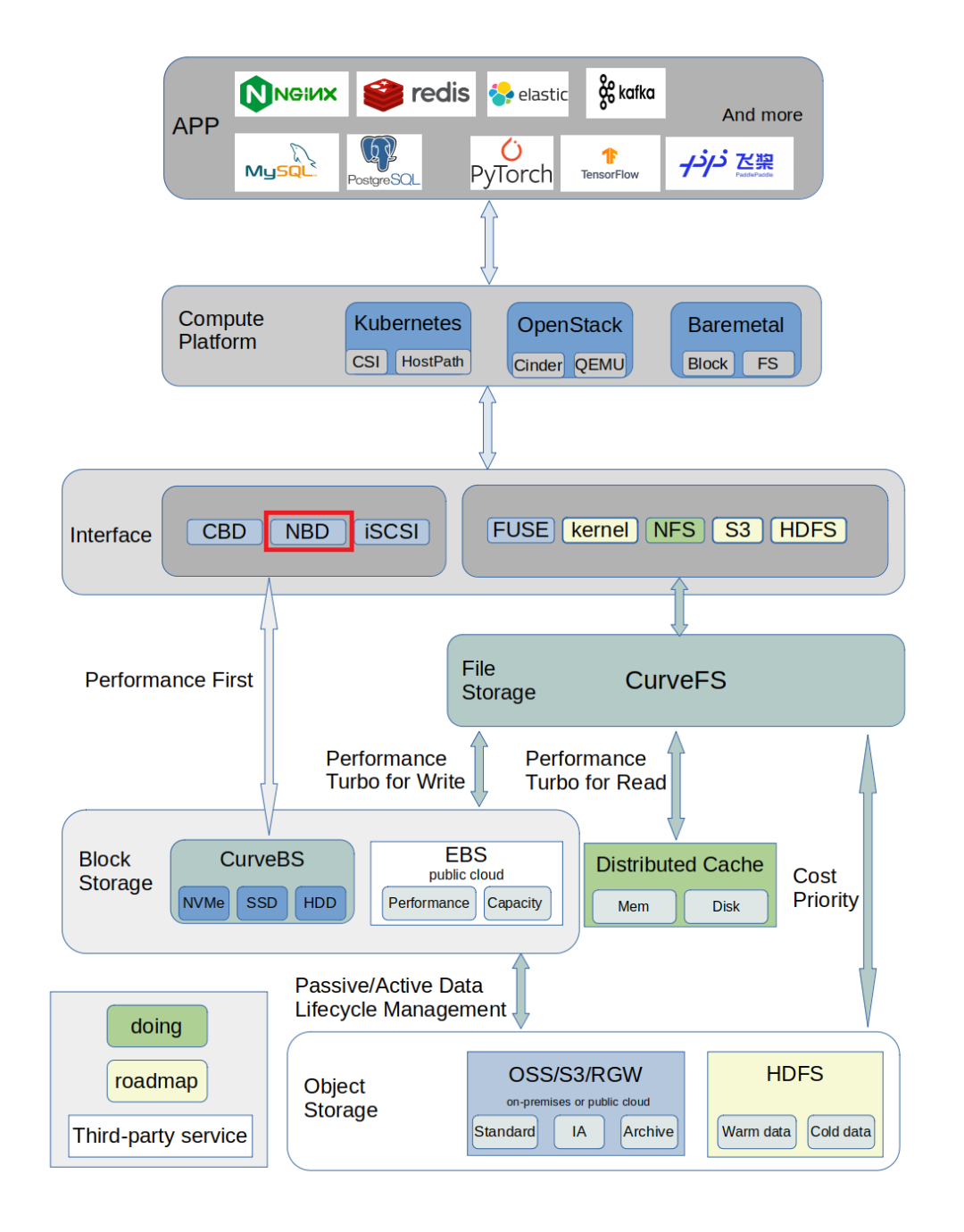

Curve 是云原生计算基金会 (CNCF) Sandbox 项目，是网易主导自研和开源的高性能、易运维、云原生的分布式存储系统。

为了让大家更容易使用以及了解 Curve，我们期望接下来通过系列应用实践文章，以专题的形式向大家展示 Curve。

NBD (Network Block Device) 是一种网络块设备，它允许用户将远程块设备映射到本地块设备，从而实现对远程块设备的访问。

可以直接使用 dev/nbdxxx，或者把 dev/nbdxxx 设备格式化为文件系统，挂载到目录上使用。

比如：在 k8s 场景中，Curve nbd 可以作为 k8s 的本地存储，提供给 k8s 的 pod 使用。

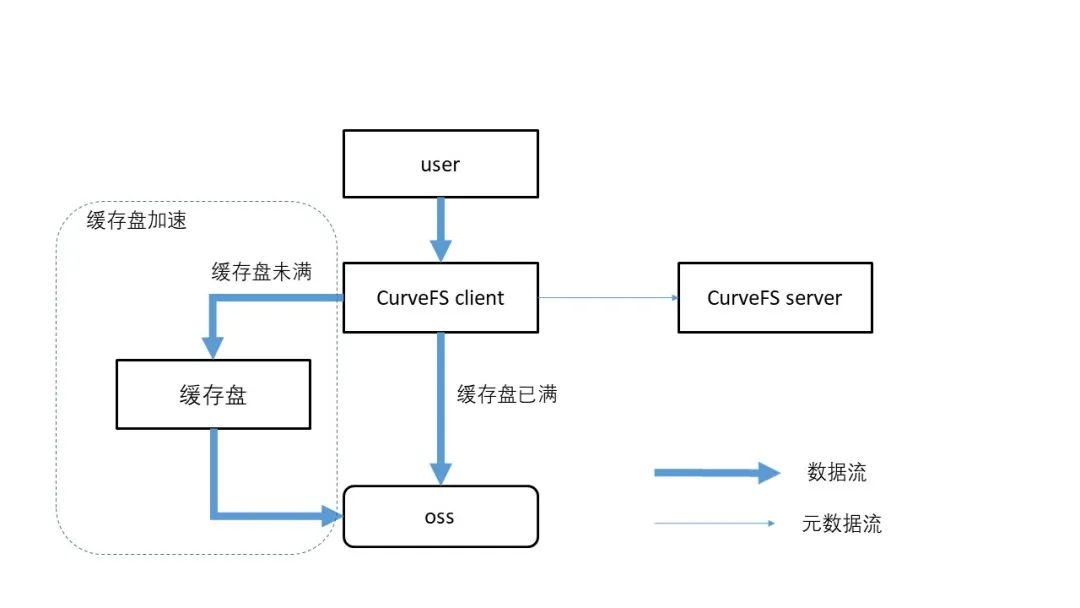

Curve 块设备使用 nbd 的方式挂载到训练机器上，然后把 nbd 格式化为 ext4 文件系统，mount 到指定的路径。Curve 文件系统在挂载的时候，指定这个路径作为的缓存盘路径。在 AI 训练机器不能增加一个物理设备作为缓存盘的时候，就可以利用这种方式，对 Curve 文件系统进行加速。

Curve 块存储的 nbd 模块，由于 license 不兼容的原因，Curve nbd 的代码和 curve 的代码拆分到了两个库。

把 Curve 的块设备映射到本机后，/dev 目录下就会增加一个以 nbd 开头的设备，比如 dev/nbd0。对这个 dev/nbd0 就可以像操作本地的块设备一样操作。对这个 dev/nbd0 的操作，会交给内核的 nbd 模块进行处理。然后 Curve nbd 接收来自内核中 nbd 的请求，然后调用 Curve sdk 向 Curve 块存储集群发送请求。

Curve-nbd 使用 Curve client 向 Curve 块存储集群发送请求，Curve client 是以链接库的形式提供给 Curve-nbd 使用的，在 Curve client 需要升级的时候，需要对 Curve-nbd 进行重启。Curve-nbd 重启会影响到使用该 nbd 设备的上层业务。

为了减少 Curve 升级对上层业务的一影响，我们对上层应用与 Curve Client 的耦合关系进行拆分，在两者之间加入了热升级模块NEBD。

Curve 块存储 NBD 的使用

Curve-nbd 的使用集成到了 CurveAdm 工具中，CurveAdm 工具的使用可参考文档 CurveAdm 使用文档。

CurveAdm 工具提供了 Curve-nbd 的挂载、卸载、查看功能。

Curve 块存储的部署参考文档 Curve 块存储部署文档。

做好前期准备工作之后，使用 CurveAdm 挂载 Curve nbd 设备。

以下操作都在 CurveAdm 中控机上进行。可以挂载、卸载 Curve nbd 设备到指定的 host，也可查询集群中所有的 nbd 设备。

映射 Curve nbd 设备到指定的 host

curveadm map <volume-user>:<volume-name> --host <host> -c client.yaml --create --size 10GB

参数说明：

<volume-user>: 该卷所属用户名，用户可自行定义
<volume-name>: 卷名，用户可自行定义
--host: 将卷挂载到指定主机，用户可自行选择，请确保该主机已被导入
--create：当卷不存在时，则自行创建
--size: 指定创建卷的大小，默认为 10GB
-c: 指定客户端配置文件

当用户映射卷成功后，在相应的 host 上即能看到 CurveBS 卷对应的 nbd 设备：

lsblk | grep nbd

使用注意事项：

用户名中不能带有下划线_
卷名必须以为起始，如 test、/volume，并且只能有单级目录
目前卷大小只支持以 10GB 为最小单位，即创建的卷大小只能是 10GB、20GB、30GB...，依此类推
我们以 <用户名>:<卷名> 作为键来存储卷的相关信息，请勿挂载相同的卷

卸载Curve nbd设备

curveadm unmap <user>:<volume-name> --host <host>

查询Curve nbd设备

curveadm client status

Get Client Status: [OK]


Id            Kind     Host          Container Id  Status       Aux Info
--            ----     ----          ------------  ------       --------
362d538778ad  curvebs  client-host1  cfa00fd01ae8  Up 36 hours  {"user":"curve","volume":"/test1"}
b0d56cfaad14  curvebs  client-host2  c0301eff2af0  Up 36 hours  {"user":"curve","volume":"/test2"}
c700e1f6acab  curvebs  client-host3  52554173a54f  Up 36 hours  {"user":"curve","volume":"/test3"}

https://github.com/opencurve/curveadm/wiki/curve-tgt-deployment#%E7%AC%AC-4-%E6%AD%A5%E5%90%AF%E5%8A%A8-tgtd-%E5%AE%88%E6%8A%A4%E8%BF%9B%E7%A8%8B
