在我们进行后端设计时，需要让EDA工具importing 相关工艺库中的逻辑单元，那么在芯片设计中有哪些逻辑单元库呢？
在一个完整的单元库是由不同的功能电路所组成的，它包含的数量和种类很多，但是根据他们在芯片中的应用主要可以分为三类：
1、标准单元（standand cell）
2、模块宏单元（macro block）
3、输入输出单元（I/O pad cell）

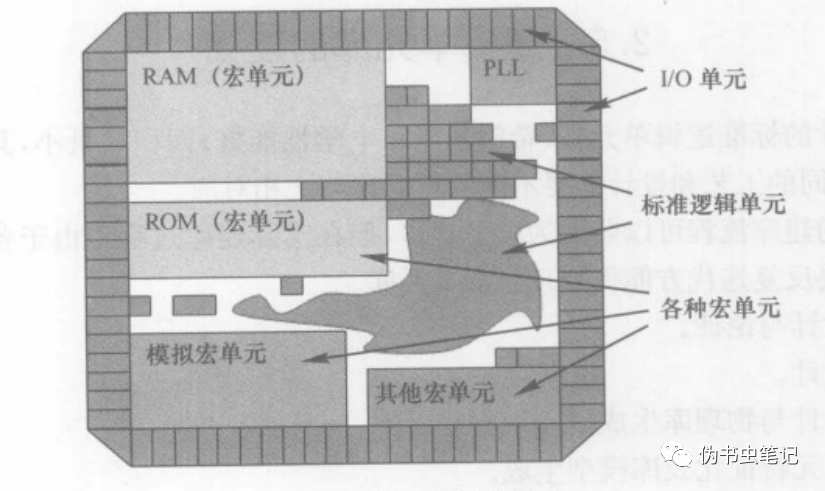

standard cell 放置于芯片的核心(core)区起着逻辑粘连的作用（glue logic）。macro block同样放置在核心区，在数字集成电路设计中，它至少包括嵌入式存储器（RAM/ROM）、IP、COT等模块，他们也可以被看作特殊的非标准单元库，其他的一些重要的模块还有PLL（它属于模拟模块）和DSP模块等。输入输出单元放置在core区的周围，用于芯片信号的输入输出和电源供给。
1) STD Cell
这三种逻辑单元库中的标准单元库的数量最大，典型的数字电路设计中拥有大量的单元数目，通常含有数百个单元器件。从电路功能上分，常用的STD cell可以分为组合逻辑电路和时序逻辑电路。常用的有 inverter，buffer，and ，MUX,XOR,AOI，DFF等；
2)Macro Block
模块单元可以分为5类，最典型的是RAM/ROM两大类存储单元。从功能上看，他们也属于时序逻辑电路。存储单元可以通过独立设计制造并自成芯片产品，也可以根据芯片设计的逻辑功能需求，利用内存编译器灵活设计。
第三类是专用模块，例如DSP；第四类为blackbox商业IP （hard core）。第五类是数字电路中不可缺少的模拟电路模块，典型的代表为时钟锁相环PLL模块；
3)I/O Pad cell
输出输出单元包括输入信号，输出信号，三态（tri），双向，电源和接地单元。其中，双向单元也可以设计用作三态单元或输入单元。用于输入信号单元，最重要的要考虑静电放电（ESD,electrostatic discharge）保护。
I/O单元是用来实现芯片与印刷电路板之间的通讯。作为芯片与外界通讯的接口必须具有较大的驱动能力，抵御静电放电的能力，抗噪声干扰的能力以及足够的宽带和过电保护功能。IO的组成可分为三部分，PAD接口、信号缓冲电路和静放电保护电路ESD。

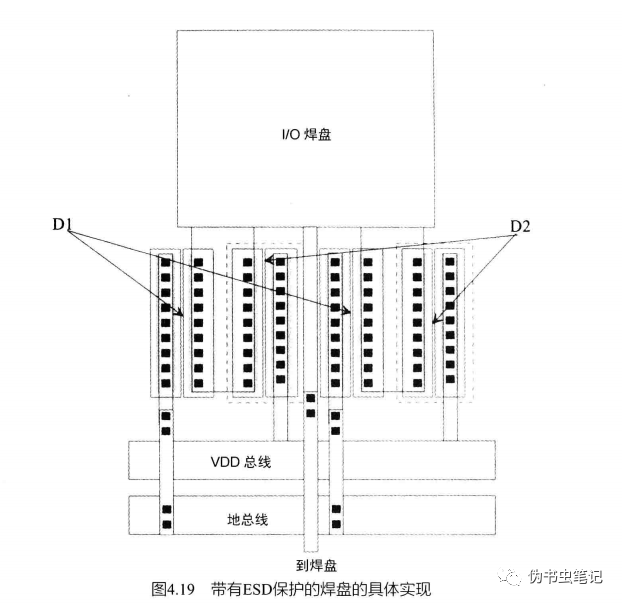

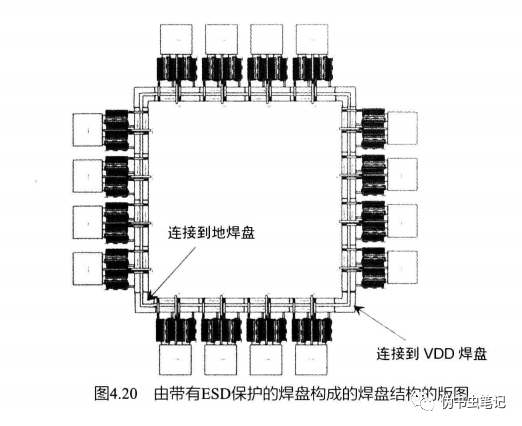

如上图所示是一个带有ESD保护的I/O pad；
