矿用应急广播系统 新悦IP矿用电话模块SIP2800V

一、简介

新悦网络设计研发的用于井下的矿用IP音频传输模块—SIP2800V系列模块，可用此模块打造一套低延迟、高效率、高灵活和多扩展的IP矿用广播对讲系统，亦可对传统煤矿电话系统加装此模块，进行智能化数字化升级。

SIP2800V系列模块具有网络对讲、广播喊话、皮带打点等基本功能。同时还支持联动传统双线矿用电话、CAN总线控制联动和定制IO传输等功能。

二、功能描述

基本功能

• SIP对讲功能

与另外的IP矿用电话或者调度主机一对一双向通话，可以作为：

主叫：通过快捷按键呼叫

被叫：按键应答或者自动应答

• IP打点功能

可以往其他多个IP矿用电话发送预设的音频

• IP喊话功能

可以通过mic，对其他单个、多个或者全部IP矿用电话单向喊话

• 音频播报

空闲时，播放来自其他IP设备的网络音频（打点或者喊话）

收到紧急音频，可以中断其他操作，直接播报紧急音频

模拟矿用电话扩展功能

• 兼容模拟扩音电话的打点和喊话

可以对模拟矿用电话打点、喊话

可以将模拟矿用电话的打点或者喊话声音，送给其他多个IP矿用电话

• 语音中继模式

可以作为中继设备，调度中心可以对模拟矿用扩音电话单向喊话

可以作为中继设备，调度中心可以与矿用扩音电话实现半双工双向对讲

CAN总线扩展功能

• 通过CAN总线传输IO干接点应用
• 通过CAN总线控制IP矿用电话内置音频文件播放
• 通过CAN总线传输半双工音频（备用）

其他扩展功能

• 摄像头连动

与调度机对讲时，获得指定摄像机的视频，与语音流一起送给远端的调度主机，实现可视对讲

• 内置音频文件播报

通过网络或者CAN总线，控制IP矿用电话内置音频文件播放

• 干接点输入和输出

4路干接点输入，2路干接点输出，可以通过CAN或者网络与PLC对接

• 4*4键盘及LCD显示器扩展

可以连接标准或者自定义的矩阵键盘

• 低功耗设计

CAN模式下，整机功耗小于5mA，可以适用于电池供电的应用

• 模拟音频输出

可以外接有源号角，实现最大声音的广播喊话

三、模块接口说明

接口说明

• 电源电路：将本安电源转换为设备需要的几路电源
• 网络模组及网口
• 2*10W功放电路及接口
• Mic输入接口
• 模拟皮带电话电路及接口（2线、峰峰值650mV、阻抗2k，可以考虑增加一路输入输出控制口）
• 模拟号角电路接口（2线、峰峰值650mV、阻抗2k）
• 专用功能按键接口（对讲、广播和打点）
• 4*4键盘LCD显示器接口
• CAN总线接口
• 2路干接点输出接口、4路干接点输入接口
• TF卡电路（备用）
• RS485接口（备用）

四、模块选型

五、应用示例

我司针对IP矿用设备的需求，设计了一系列基于SIP协议的网络音频传输模块（SIP2800V系列），其具有：

• SIP对讲功能
• IP皮带打点功能
• IP喊话功能
• 音频播报
• 兼容模拟矿用电话打点
• 容模拟矿用电话对讲
• CAN总线扩展功能
• 摄像头联动
• 外接按键板和LCD显示屏

现场实际使用时，客户可根据不同的应用需求，设计开发不同类型的IP矿用电话设备

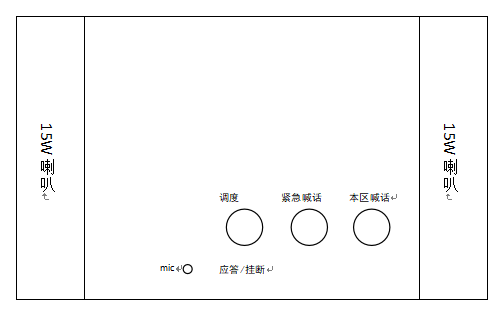

通用型IP矿用电话

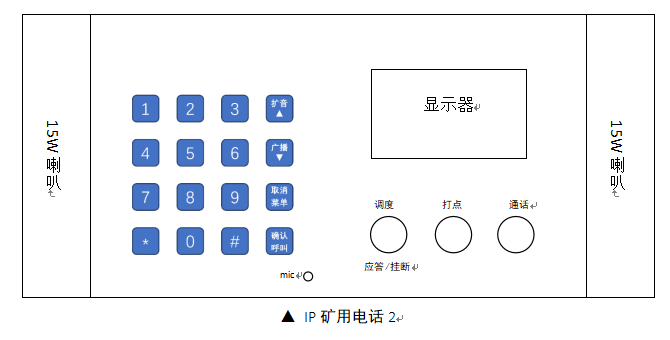

简易型IP矿用电话
