Apache Kylin 5 在七猫的实践及其技术原理

目前七猫有很多业务固定报表和指标，随着业务发展，报表越来越多。当前七猫的报表和指标有以下几种特点：

• 查询使用的表、维度、度量相对固定，SQL 变更频率低；

• 查询时间跨度长，动辄半年或一年数据；

• 使用的事实表相对固定。

当前公司内部很多报表和指标使用 Trino 和 Starrocks 引擎进行查询，但是存在以下几个问题：

• Starrocks 集群独立部署，查询速度极快，其独立的存储、计算资源是单独收费，成本高。

• Trino 集群对于小查询响应速度快，大查询响应速度慢且集群负载增加，查询性能不稳定。

Kylin 5 通过其预计算能力，优化了部分业务端社区报表，极大提升了查询效率。

索引加速

Kylin 5 的即席查询能力（查询下压），利用其在 Yarn 上的常驻 Spark 任务，Kylin 将用户提交的 SQL 直接丢给 Spark 进行查询。

即席查询

Apache Kylin™ 是一个开源的分析型数据仓库，为 Hadoop 等大型分布式分析平台之上的超大规模数据集（PB 级）通过标准 SQL 查询及多维分析 （ OLAP ） 功能，提供亚秒级的交互式分析能力。

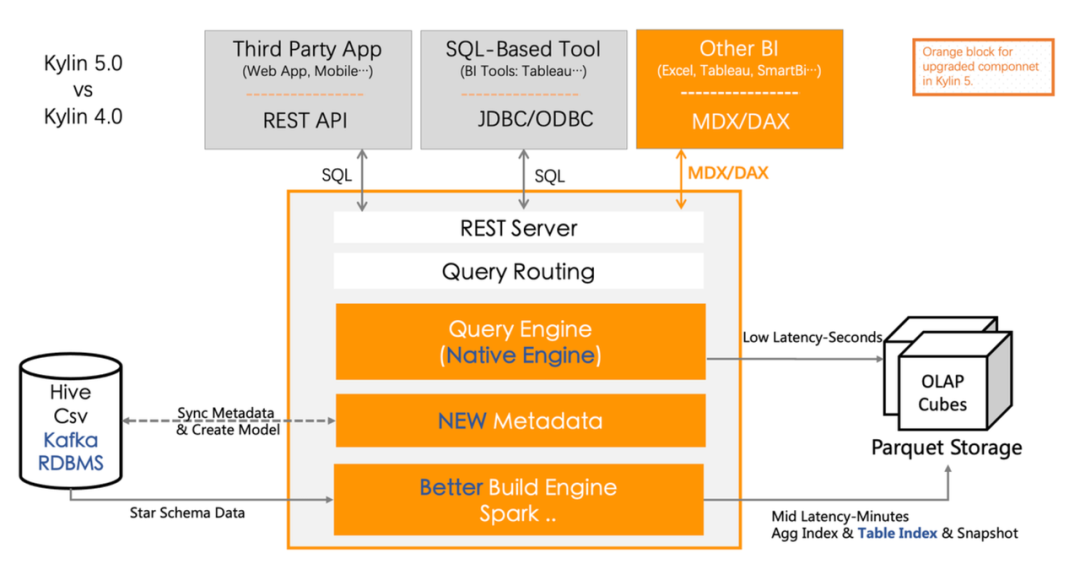

Kylin 通过构建引擎和查询引擎来分别生成和查询预计算数据文件，并基于 Apache Spark 来扩展构建引擎和查询引擎的计算能力。对用户，Kylin 提供 HTTP、JDBC、BI、EXCEL 等方式来进行数据分析。

Kylin5 架构

目前已被 eBay、腾讯、美团、滴滴、汽车之家、贝壳找房、OLX 集团、有赞、德邦物流、微软、思科等全球超过 1500 家企业采用。

Kylin 5 的优点：

• 计算、查询、存储 ，均使用大数据集群的 Yarn 和对象存储；

• 支持横向扩展；

• 支持查询缓存（分布式 Redis 缓存、本地缓存）；

• 支持 Spark3，利用其 AQE 的能力加速计算；

• 支持表、行、列 级别权限控制，精准控制用户访问的数据；（只有 API 接口）

• 可视化建模极大降低了使用门槛；

• 支持预计算查询、也支持原生 Spark 查询 Hive 数据（下压查询）；

• 标准 SQL 接口，无缝衔接 BI 工具 Superset、Tableau、PowerBI、Excel；

• 支持部署在 K8S；

• 支持 HA 高可用部署。

对于固定报表，Kylin 的查询速度和成本要优于 Starrocks 和 Trino。对于明细、即席查询，绝大部分情况下 Starrocks 要优于 Kylin 和 Trino 。

• 聚合查询：Kylin > Starrocks > Trino

• 明细/即席查询：Starrocks > Kylin >=  Trino

• 存储成本：Kylin <=  Trino < Starrocks

Trino、ClickHouse、StarRocks 是七猫使用的最多的几种查询引擎。

由于 ClickHouse 多表关联性能差，而大部分的查询都需要事实表和维度表关联，因此下文主要把 Kylin 跟 Trino、StarRocks 进行对比，主要从查询性能、吞吐量、存储成本等方面进行比较。从成本和查询速度两方面考虑：

• Kylin 在命中索引和下压查询的情况下，查询速度都优于 Trino（索引查询平均提速 60 倍，下压查询提升约 1-2 倍）。

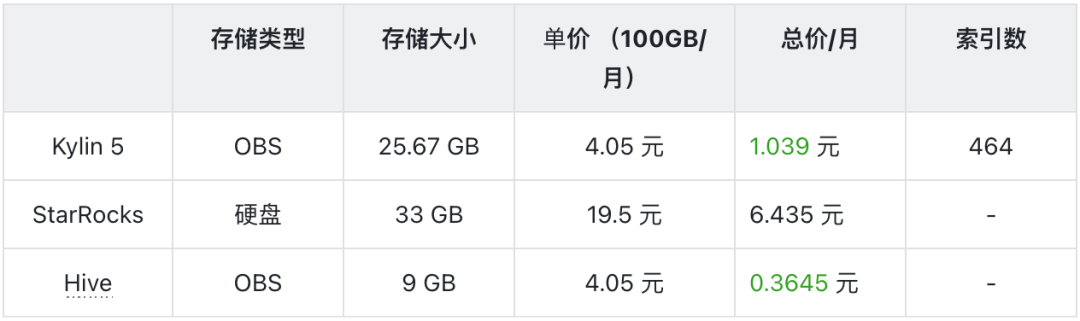

• Kylin 存储成本低于 Starrocks（存储成本降低 600%）。

查询 SQL 取自 Superset 业务报表 《社区用户 APP 使用时长》

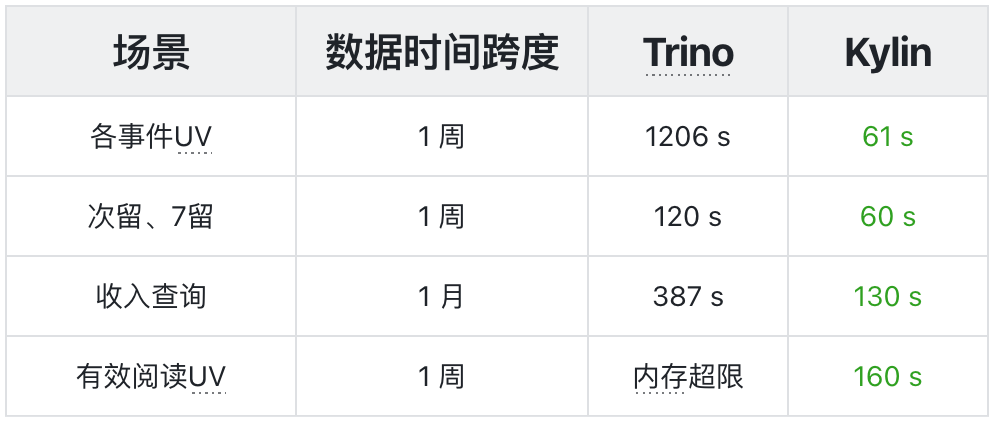

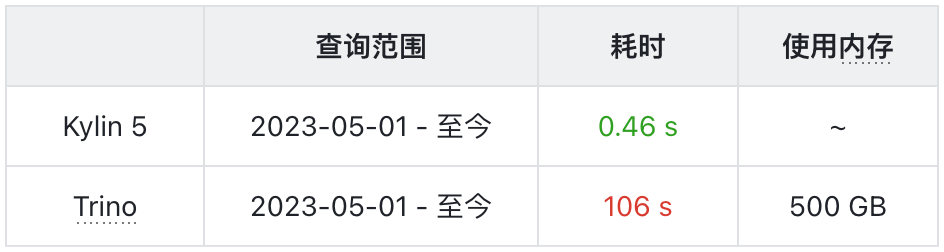

查询耗时

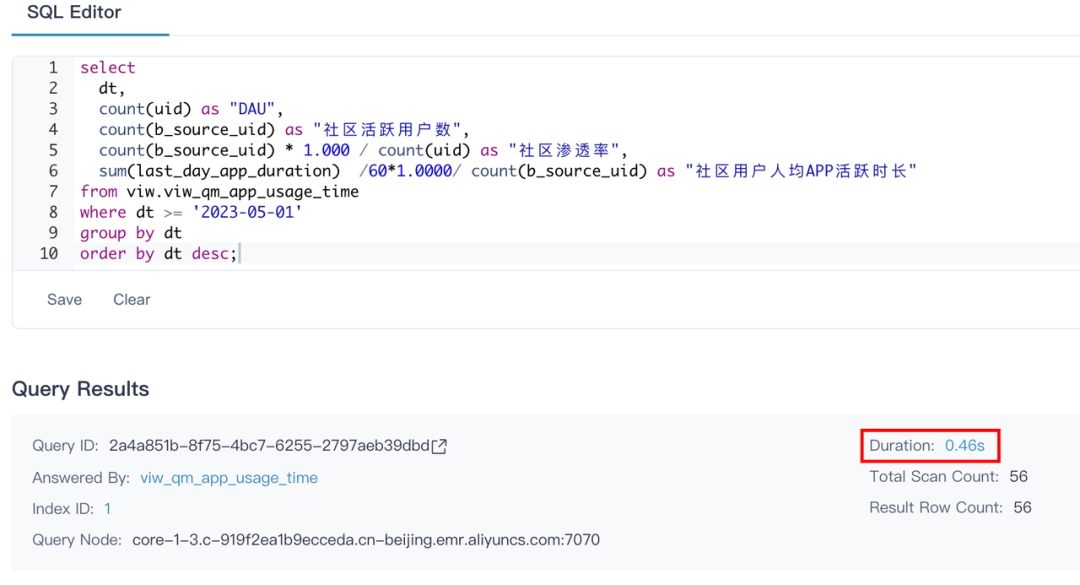

查询 Kylin5

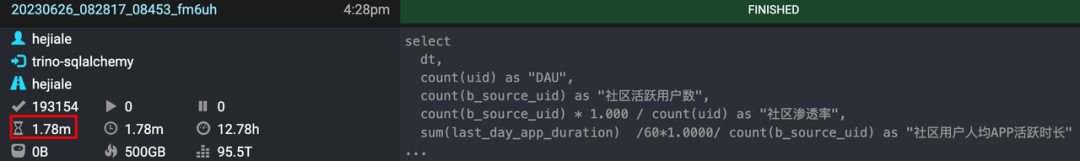

查询 Trino

模拟 100 人使用 10 条不同 SQL 同时查询，10 条 SQL 分别从不同维度、度量和时间进行查询。

• 1 台 Kylin 节点

• 10 条 SQL

• 100 并发压测

• 关闭查询缓存

• 使用 Jmeter 工具进行压测

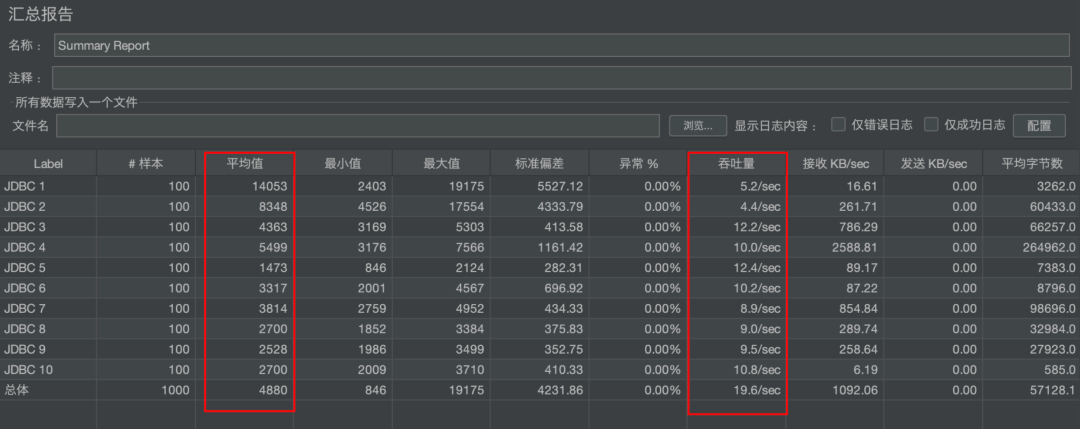

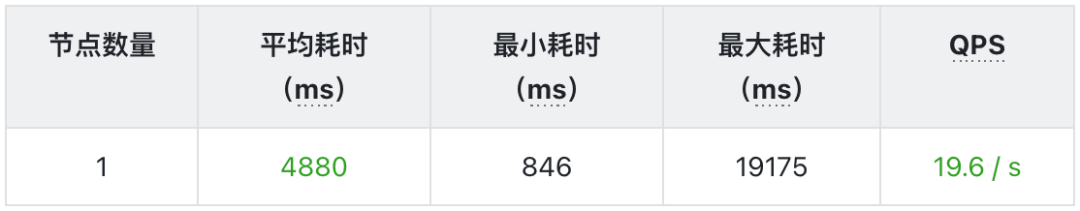

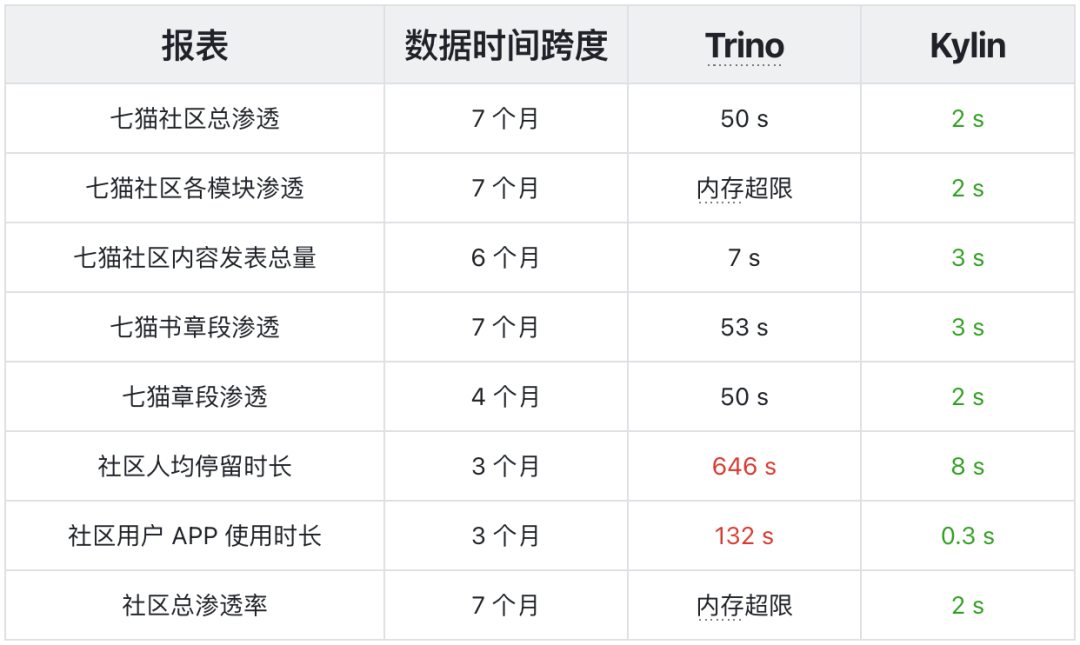

压测结果

压测结果

Kylin 的 464 个索引是为了满足各种维度排列组合的查询，随着时间的推进，可以观察到各个索引的使用次数。

后续可以根据索引使用次数，将不访问的索引删除，再次降低存储成本。

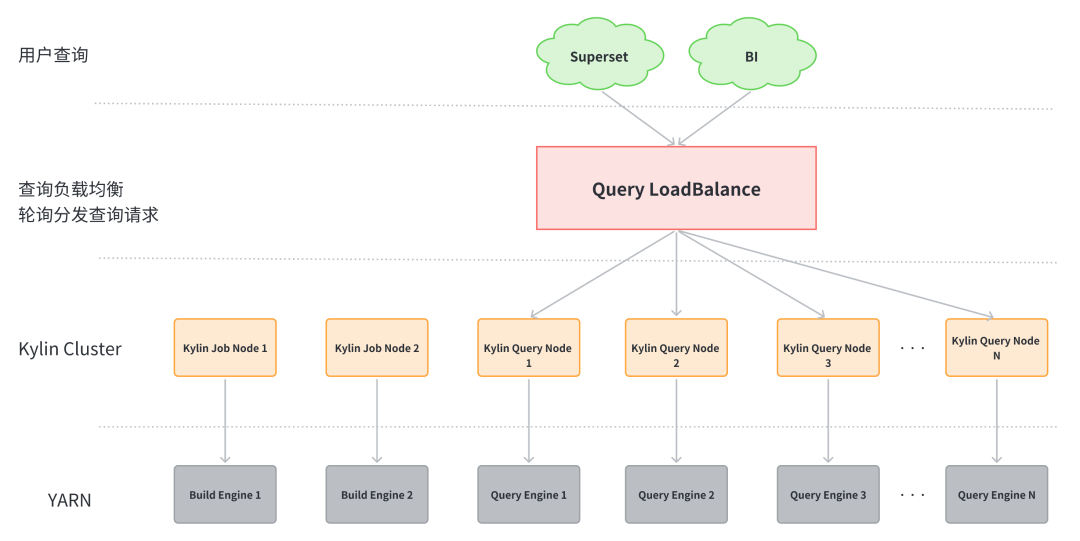

Kylin 对于查询节点可以水平扩展，即可以部署多台 Kylin 查询节点。在其之上做 LoadBalance。

所有查询入口均访问 LoadBalance 节点，LoadBalance 轮询分发查询到不同 Kylin 查询节点，即可实现查询节点高可用。

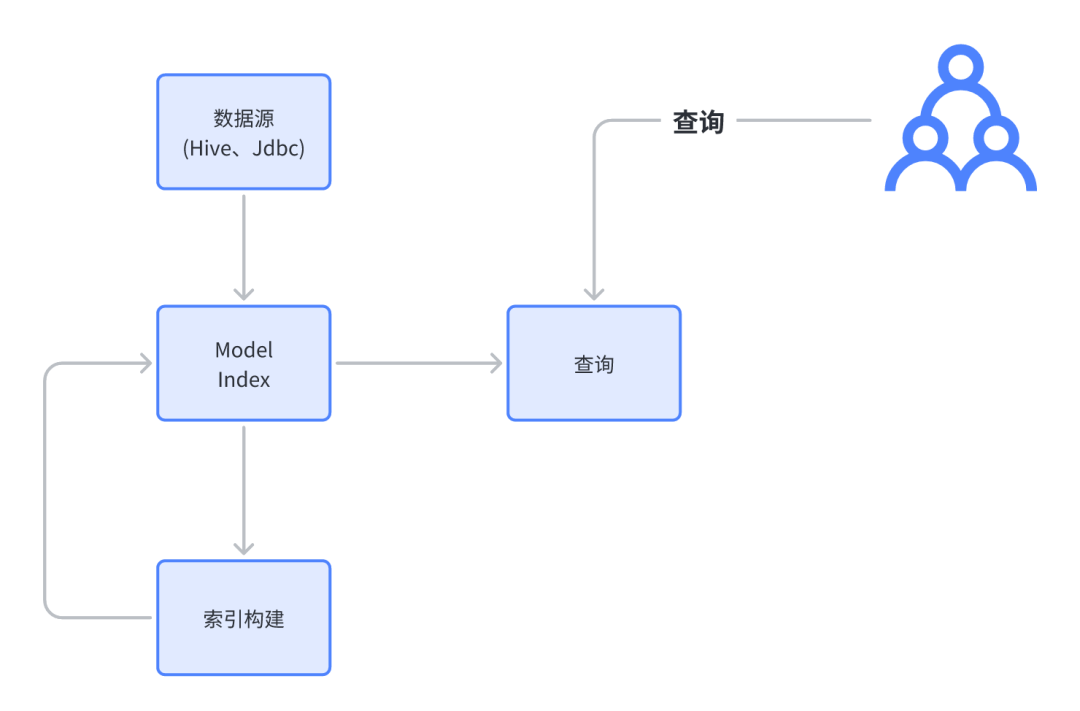

从预计算分析引擎的角度，可以发现 Kylin 在做以下事情：

• 元数据：定义预计算的内容，主要依靠 Model、DataFlow、IndexPlan 来定义我们需要什么表、维度、度量从而定义出最后的 Index。

• 索引构建：把元数据中定义的 Index 物化（parquet 文件）到 HDFS、OSS、OBS

• 查询：把用户的查询转化为对 Index 的查询。

可以发现，Kylin 的预计算，很像物化视图。但是对比别的查询引擎（druid），Kylin 的预计算不影响用户的 SQL，druid 则需要改写 SQL。

举个例子：有张表 table1

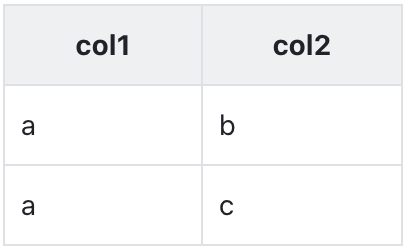

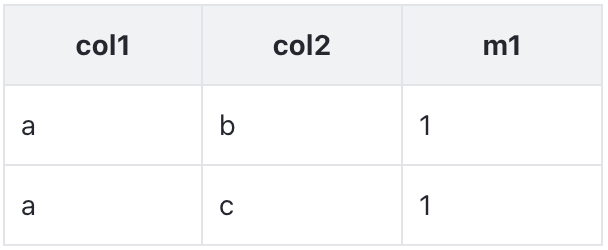

table1

Kylin 和 Druid 都对 table1 创建了索引

• 维度：col1、col2

• 度量：count(1) as m1

对于 Kylin，这个索引对用户不可见，用户使用原始SQL查询

SELECT col1, count(1) FROM table1 GROUP BY col1;

对于 Druid，这个索引的对外暴露的，用户需要改写 SQL 后查询

SELECT col1, sum(m1) FROM table1_index GROUP BY col1;

所以，Kylin 查询所做的就是

SELECT col1, count(1) FROM table1 GROUP BY col1;
变成
SELECT col1, sum(m1) FROM table1_index GROUP BY col1;

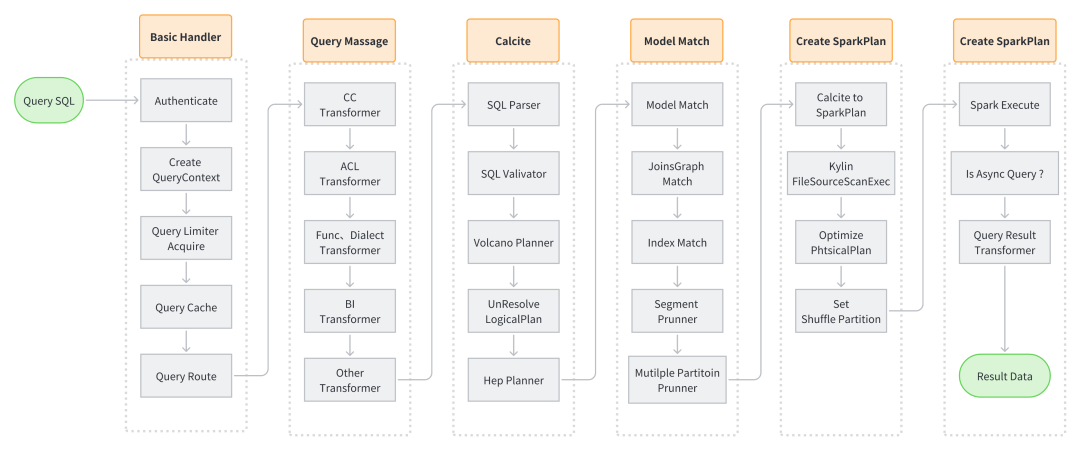

查询流程

   1.查询基础信息生成和校验

• 用户权限

• QueryContext 生成

• 缓存搜索

    3.Apache Calcite 改写 SQL

• 解析、校验

• CBO （Cost-Based Optimizer ） 基于成本优化

• RBO （Rule-Based Optimizer ） 基于规则优化

    4.Model Match

• OLAPContext 切分

• Model、Index 匹配

• Segment Pruning （Segment 裁剪）

• 多级分区裁剪

    5.Create Spark Plan

• Calcite Plan to Spark Plan （Calcite 执行计划转换 Spark 物理执行计划）

• FilePruner （文件裁剪）

• 优化物理执行计划

    6.Spark Execute

• Spark 根据物理执行计划读取文件进行计算

• 将计算结果反序列化后返回给用户

以下面 SQL 举例，简述 SQL 进入 Kylin 后的变化过程。

select sum(A.price)
from db.A
inner join (
  select b_id, count(*)
  from db.B
  group by b_id
) B on A.a_id = B.b_id
where A.event_id = 1;

3.1 SQL Massage

SQL 在各个不同的 transformer 之间流转，转化成

select sum(A.price)
from db.A
inner join
    select b_id, count(*)
    from db.B
   group by b_id
 ) B on A.a_id = B.b_id
where A.event_id = 1
limit 500;

没错，其实就加了个 Limit，虽然 transformer 多，但不对所有 SQL 都适用。

3.2 SQL 解析、校验

使用 Apache Calcite 对SQL进行解析和校验

• 解析：SQL -> SqlNode

• 校验：校验SQL语法、库、表、字段、数据类型、函数等是否有误

3.3 生成 逻辑/物理 执行计划

逻辑执行计划

LogicalSort(fetch=[500])
  LogicalAggregate(group=[{}], EXPR$0=[SUM($0)])
      LogicalProject(price=[$2])
            LogicalFilter(condition=[=($1, 1)])
                    LogicalJoin(condition=[=($0, $3)], joinType=[inner])
                              LogicalTableScan(table=[[db, A]])
                                        LogicalAggregate(group=[{0}], EXPR$1=[COUNT()])
                                                    LogicalTableScan(table=[[db, B]])

优化后的物理执行计划

EnumerableAggregate(group=[{}], EXPR$0=[SUM($0)])
  EnumerableCalc(expr#0..4=[{inputs}], price=[$t2])
      EnumerableHashJoin(condition=[=($0, $3)], joinType=[inner])
            EnumerableCalc(expr#0..2=[{inputs}], expr#3=[1], expr#4=[=($t1, $t3)], proj#0..2=[{exprs}], $condition=[$t4])
                    EnumerableTableScan(table=[[db, A]])      EnumerableAggregate(group=[{0}], EXPR$1=[COUNT()])
                            EnumerableTableScan(table=[[db, B]])

RBO (Rule-Based Optimizer 基于规则的优化器)

是一种根据SQL的模式和条件生成相应的执行计划的优化器，即根据规则来优化执行计划的过程。RBO 与数据无关，只要 SQL 确定了，经过优化后的执行计划也就确定了。

• 谓词下推

• 常量折叠

• 列裁剪

• Join 重排序

• 等等

CBO (Cost-Based Optimizer 基于代价的优化器)

相比较 RBO，CBO 会根据数据的统计信息（数据量，CPU）和代价模型来进行执行计划的优化。CBO 优化过程中会一遍遍的迭代各种规则，直到找到执行代价最小（Cost 最小）的执行计划。Starrocks 和 Spark 都可以通过开启 CBO 来优化查询的执行计划。

3.4 OLAPContext 切分、模型/索引匹配

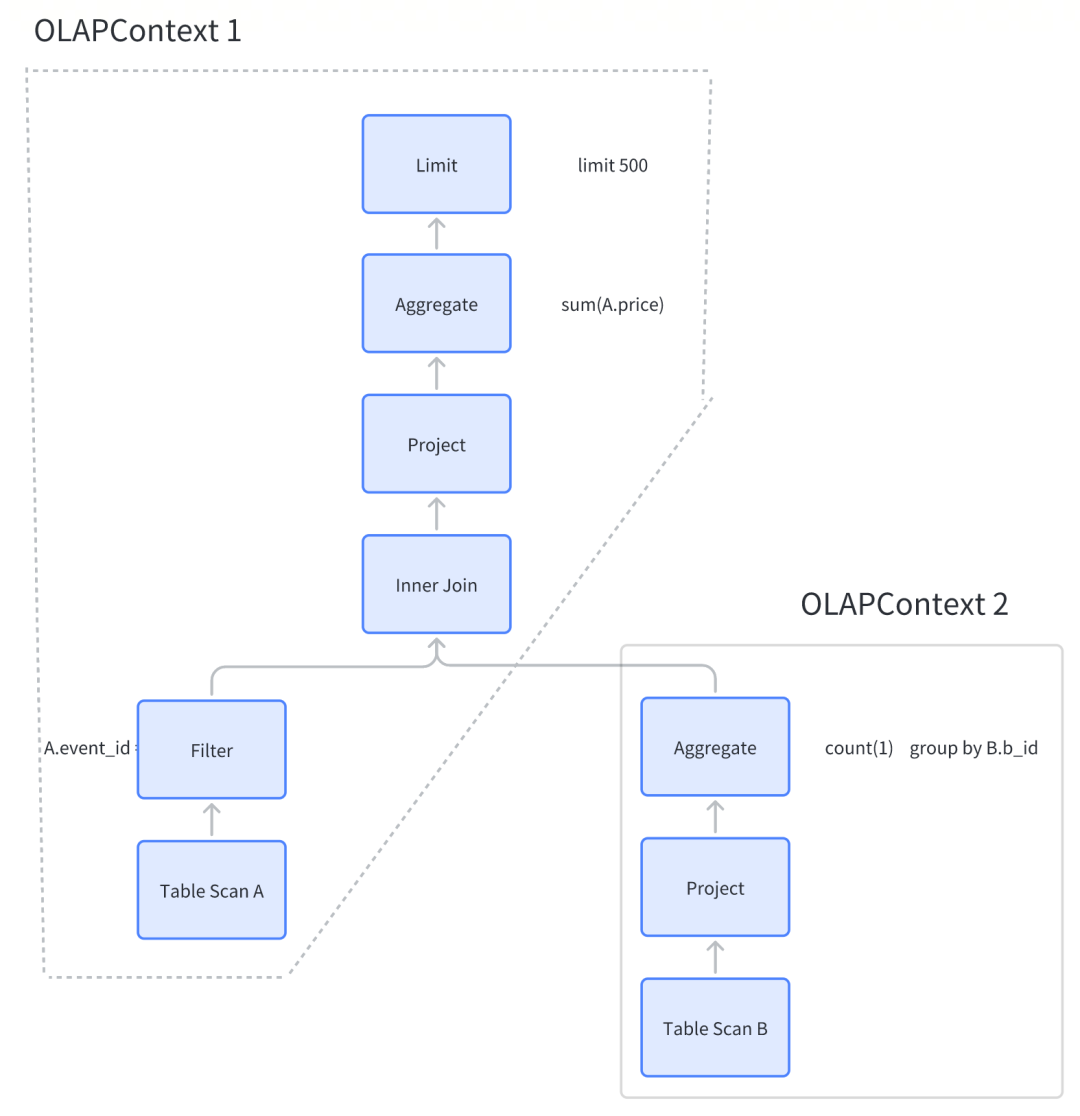

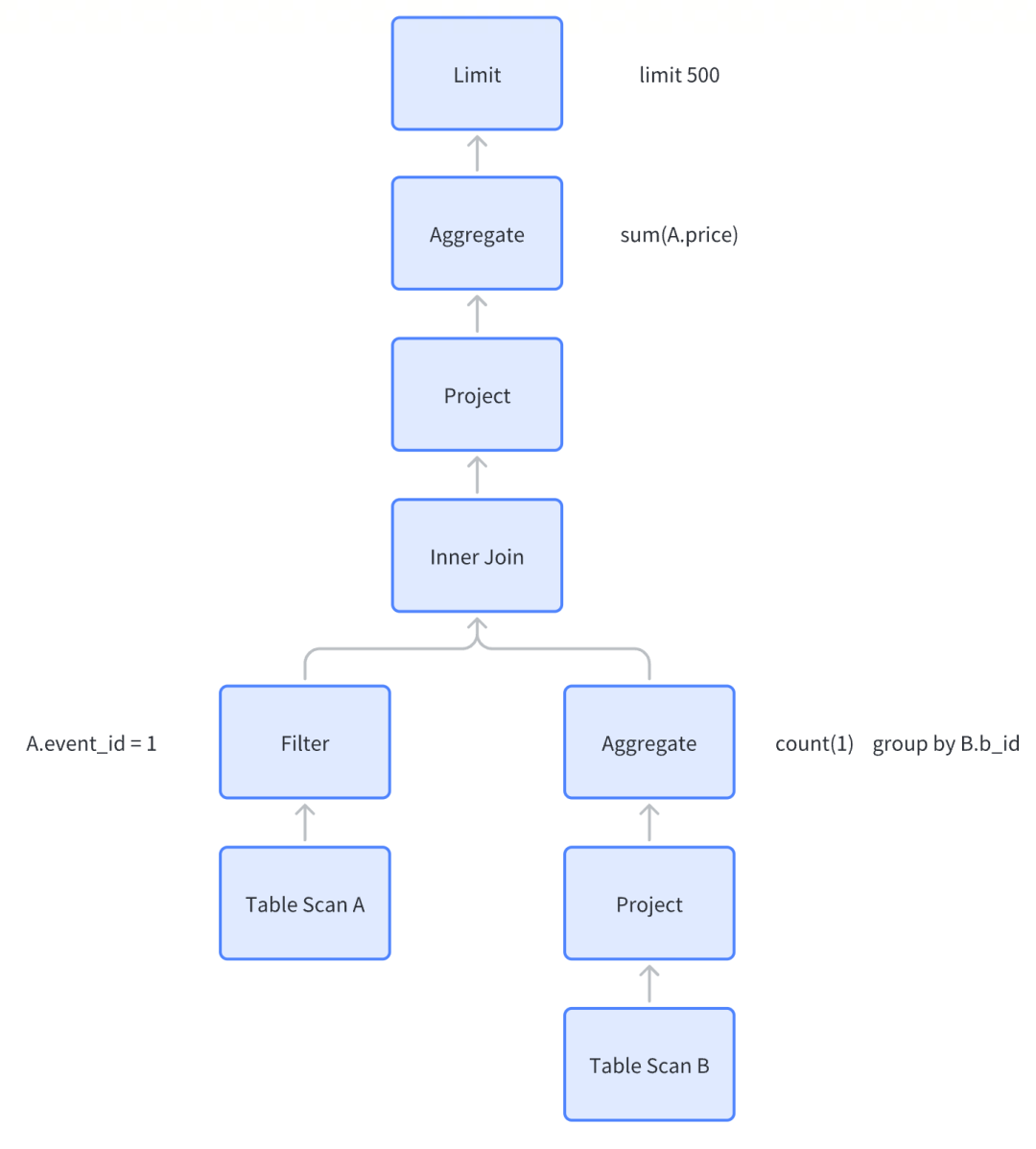

如图，这条 SQL，会被切分成两个 OLAPContext。那么 OLAPContext 到底是什么呢？

上述执行计划在 Calcite 中使用 RelNode 树来表示。此执行计划无法直接用于 Kylin 预计算。因此 Kylin 自定义了一种可以 预计算的数据结构，就是 OLAPContext。OLAPContext 定义了无数属性，主要如下：

• aggregations：记录 SQL 中的度量

• filterColumns：记录 SQL 中的过滤条件（where ... )

• groupByColumns：记录 SQL 的分组信息（group by ... )

• joins：记录表之间的 Join 关系

• allTableScans：记录所有扫描的表

• firstTableScan：OLAPContext 生成时第一张扫描的表（主表）

• topNode：OLAPContext 顶端 RelNode 引用

OlAPContext 的切分规则是：用 RelNode Visitor 深度优先访问 RelNode，一旦遇到 Aggregations 就切分一个 OLAPContext。

切出两个 OLAPContext 后，Kylin 会将这俩 OLAPContext 分别拿去做 Model 匹配和 Index 匹配。没匹配到，就换继续切，最终还是没匹配到合适 Model 和 Index，就会把 SQL 丢给 Spark 做下压查询。如果匹配到了合适的 Model 和 Index，就会将 CalcitePlan（逻辑计划） 转化为 SparkPlan（物理执行计划） 后执行。

3.5 Segment Pruner

Segment 是 Kylin 中 每个 Model 已构建不同时间段数据的描述。例如：ModelA 的分区字段是 dt，目前构建了 [2023-06-01， 2023-06-10] 范围内的 Segment

• Segment1  -> [2023-06-01, 2023-06-02)

• Segment2  -> [2023-06-02, 2023-06-03)

• ...

Segment Pruner 翻译过来就是 Segment 裁剪。有这个步骤的原因是因为可以根据 SQL 中的过滤条件，选择合适的时间范围内的 Segment 来回答查询，避免扫描大量无用数据（Data Skipping）。

3.6 File Pruner

文件裁剪实现了 Spark 的 FileIndex 接口，其作用为在 Spark 物理执行阶段只读取必要的 Parquet 文件。与 Segment Pruner 一样，也是查询加速的重要手段（Data Skipping）。

SQL Massage 是 Kylin 对查询 SQL 在生成执行计划之前的预处理，通过使用正则、Calcite 等语法解析器等手段对 SQL 语句进行重写。

常见有下面几种 Massage 规则：

• BI SQL 转换：org.apache.kylin.query.util.PowerBIConverter

• 关键词转换：org.apache.kylin.query.util.KeywordDefaultDirtyHack

• 标准化 SQL：org.apache.kylin.query.util.DefaultQueryTransformer

• 删除注释：org.apache.kylin.query.util.EscapeTransformer

• select * 替换：org.apache.kylin.query.security.HackSelectStarWithColumnACL

• 转大写：org.apache.kylin.source.adhocquery.DoubleQuotePushDownConverter

• SQL 方言转换：org.apache.kylin.query.util.SparkSQLFunctionConverter

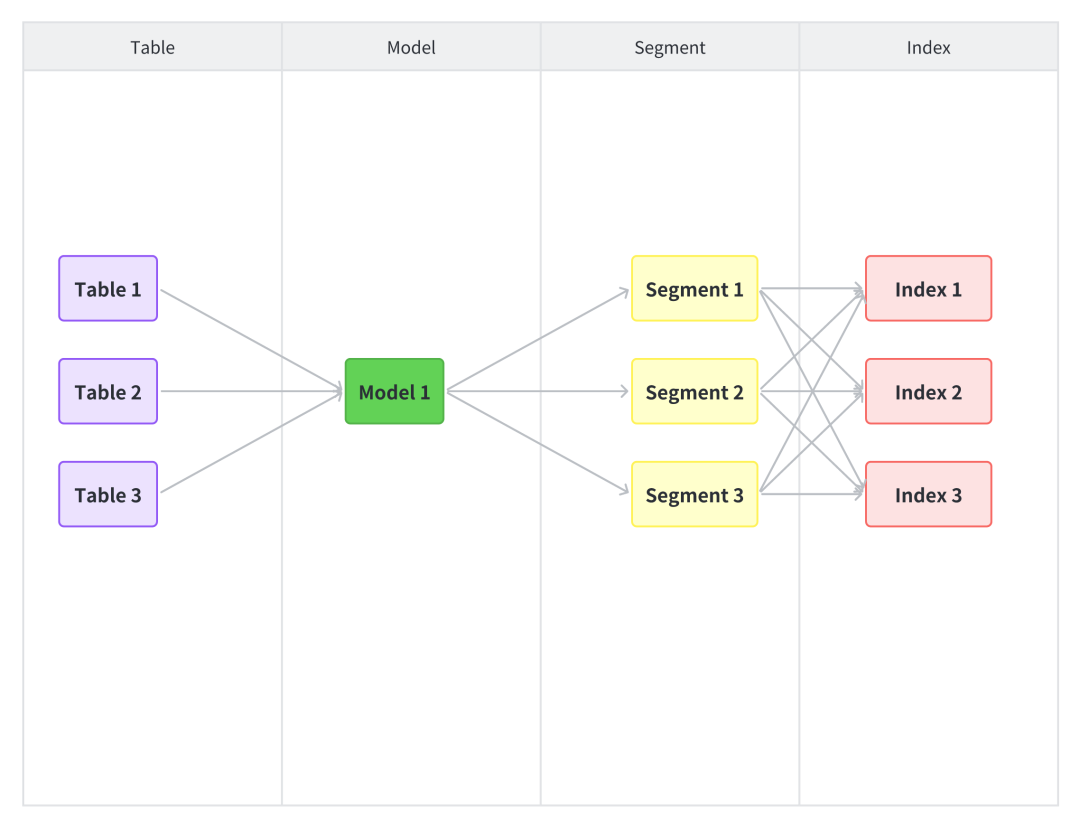

核心元数据简图

Kylin 5 相比较老版本 Kylin4 , 带来了很多很多新特性。

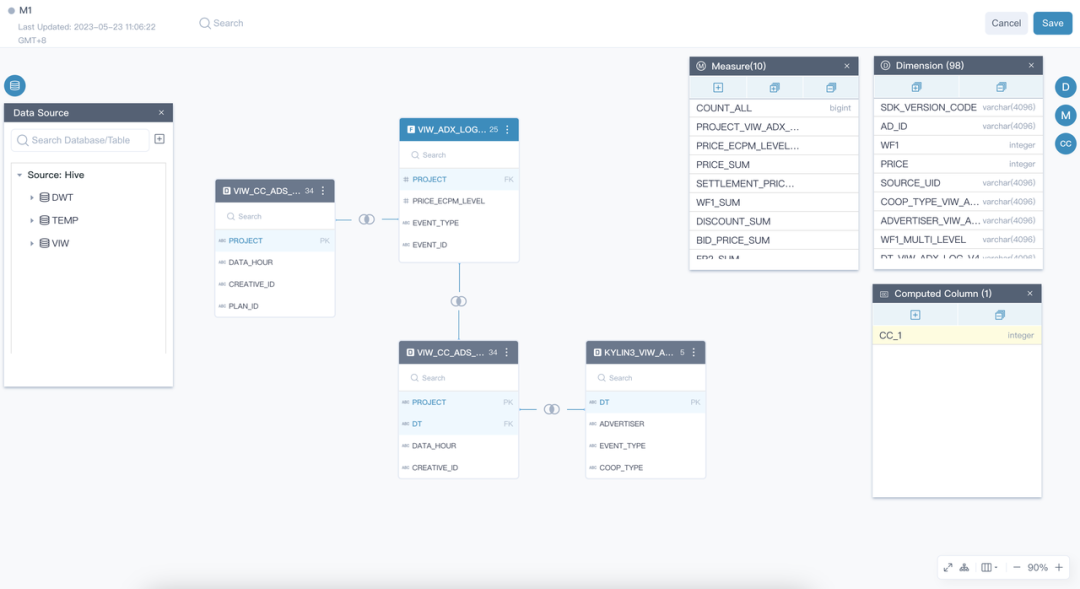

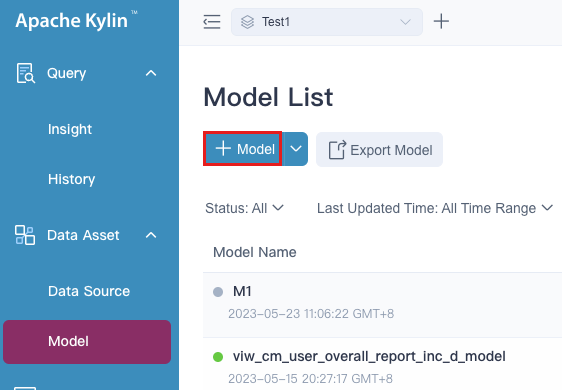

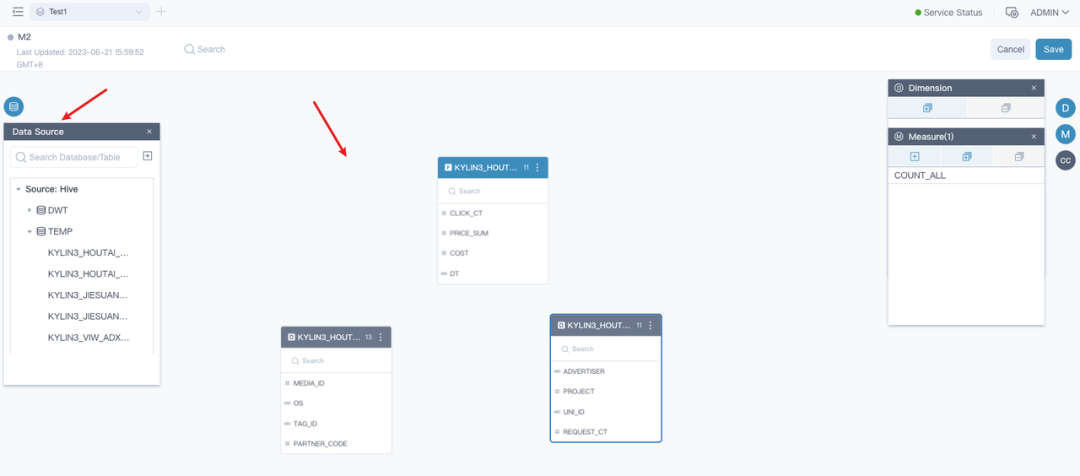

前端交互界面全新升级，通过更直观的可视化建模方式，让用户一目了然，降低使用门槛。

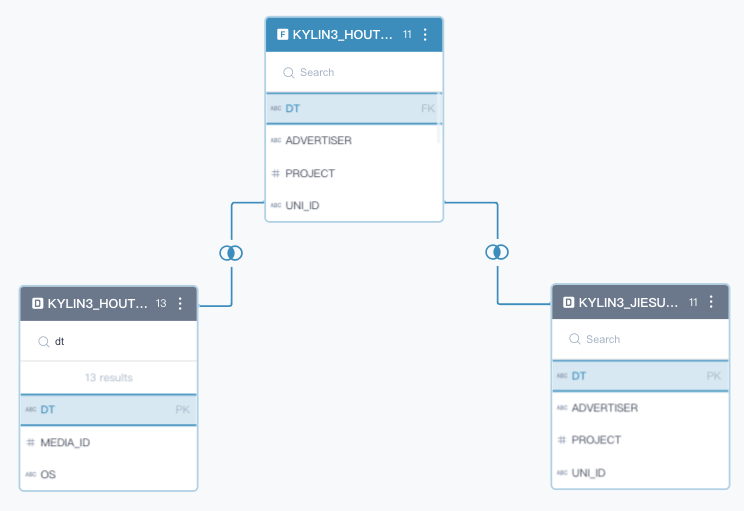

• 新建模型

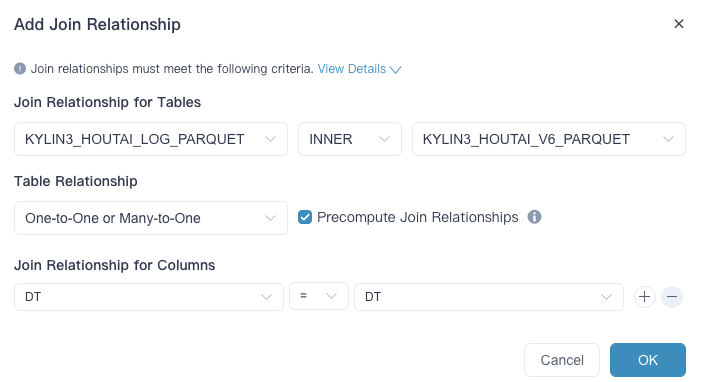

• 定义事实表，定义表关联关系

• 维度、度量、可计算列

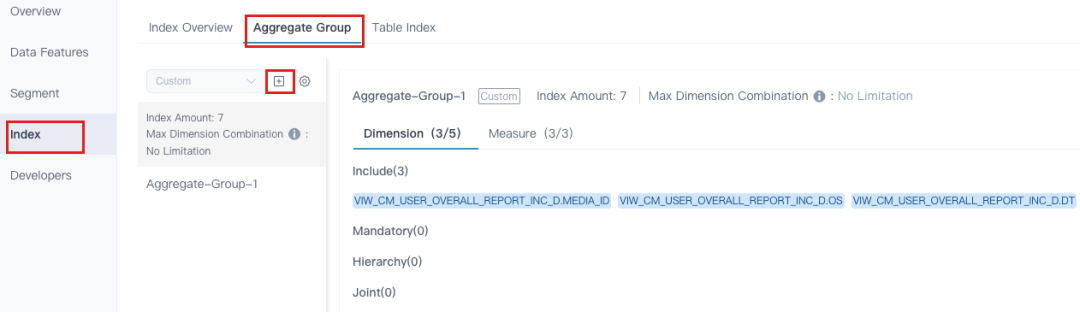

• 聚合组、索引

• 索引构建、查询

• 将 Model 和 Cube 合二为一成为新的 Model，不再有 Cube 的概念。在 Kylin5 中不需要先创建 Model （Join Relationship），再定义 Cube（维度和度量）。而是将两者合一，简化流程。

• 新增 Index 和 Layout 元数据，可以提升 Kylin 的扩展性。新增了明细索引，用于回答非聚合查询行的 Index 没有 63 个维度上限。

• 引入 IndexPlan 元数据，IndexPlan 根据用户的模型设计和静态规则生成索引（RuleBaseIndex）这些 IndexPlan 可以灵活适配 Index 的增减减少 Model 元数据的复杂度。

对比之前的版本，Kylin 5 提供了灵活的索引管理，支持对部分索引在部分时间内进行构建和删除。

在 Kylin 4 中，用户只能克隆一个新的 Cube，然后在新的 Cube 上编辑后触发任务重头构建。

在 Kylin 5 中，用户可以在现有的 Model 上直接创建新的索引，Append 追加构建到 Segment 中。

在 Kylin 4 中，用户同样需要克隆新的 Cube 之后进行一系列操作和构建。

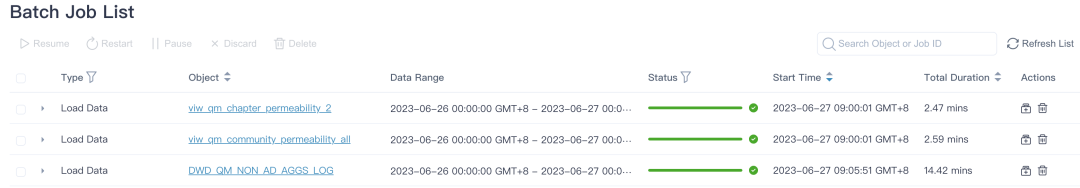

在 Kylin 5 中，用户可以在 Model 上直接增删维度和度量，任何新增的索引可以通过一键提交任务构建出来。

Kylin 的优势是聚合查询，明细查询相较而言不具优势。

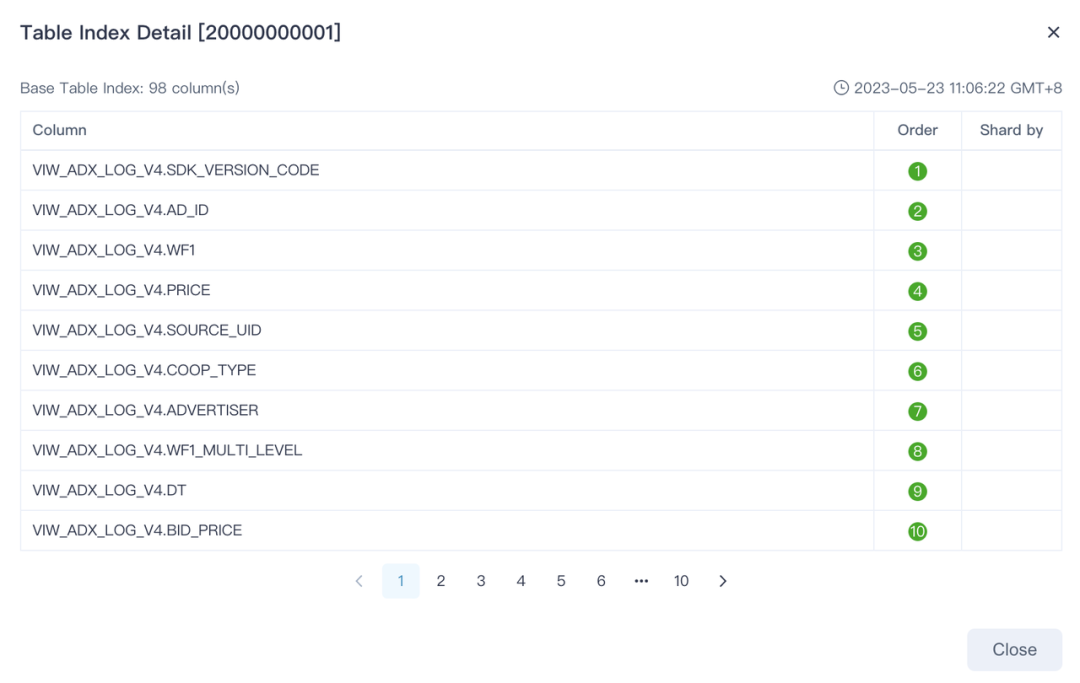

Kylin 5 通过物化（部分）平表来加速明细查询，同时可以根据数据特征来设置 ShardKey 和 SortKey 来提升高基列数据的过滤性能。这个功能叫做 TableIndex。

明细索引

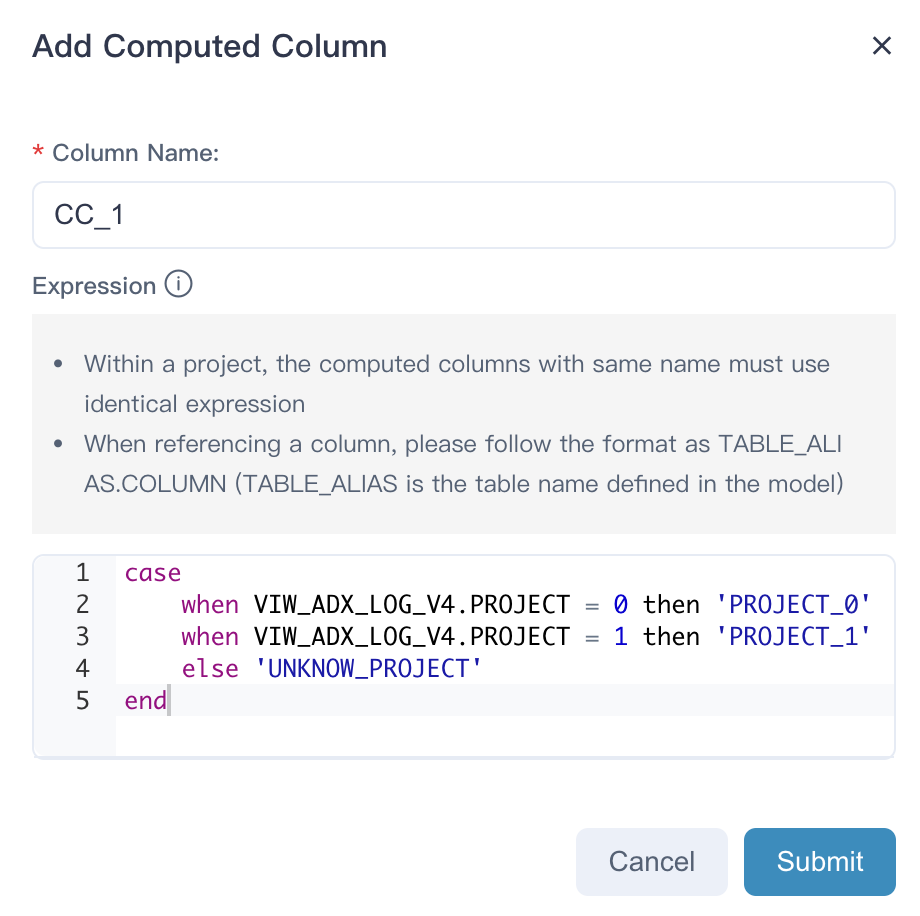

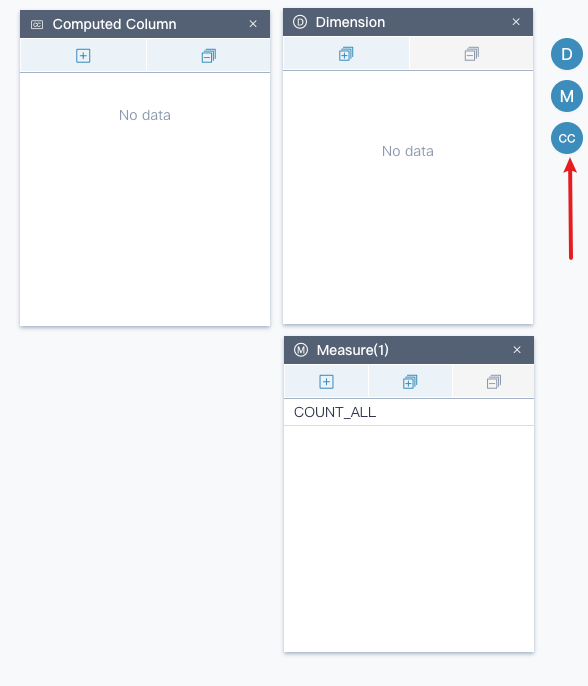

Kylin 5 支持在模型上定义 SQL 表达式，变相拥有了轻量级 ETL 能力。用户可以把新定义的表达式当成一个普通的列，基于他定义新的维度和度量，从而使得这部分表达式也被预计算引擎加速。

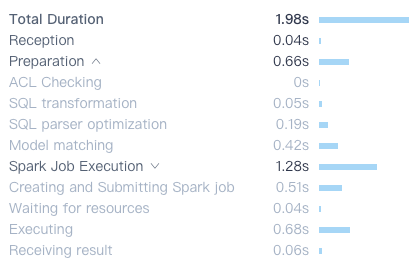

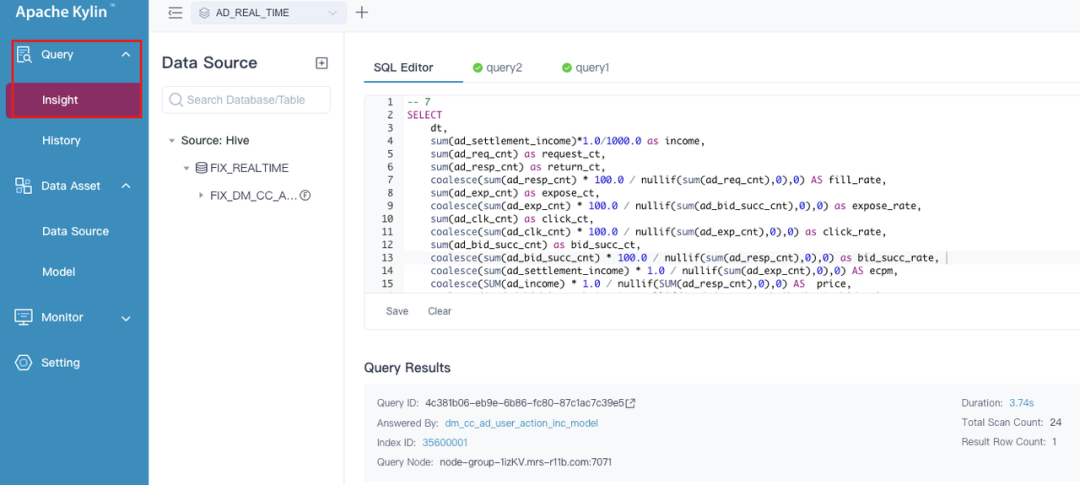

Kylin 5 记录了更加详细的查询历史信息。对于单个查询的耗时明细，记录了每个 Step 的耗时。对于慢查询根据此图可以快速定位性能瓶颈。

此功能在开源版之前有 BUG，目前七猫已经修复 bug 并贡献到 Kylin 中。

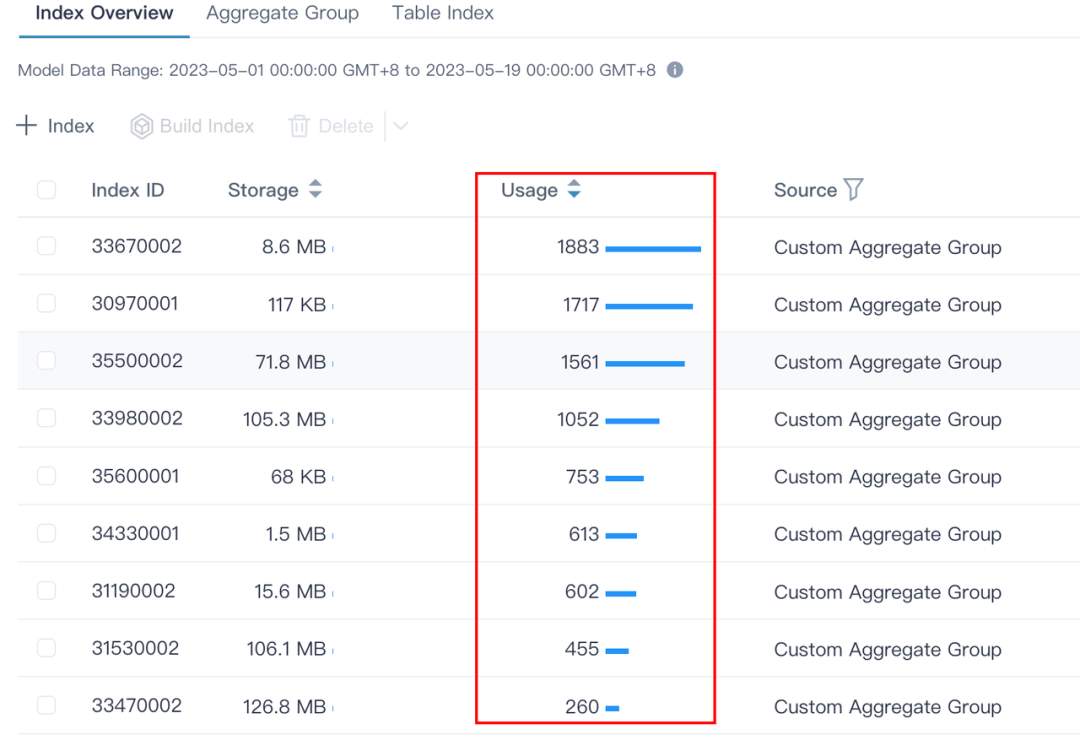

Kylin 会记录任何命中索引的查询，异步更新到索引的 Usage 属性中。用户可以根据 Usage 属性判断索引使用的频率，从而适当的裁剪或新增索引，提高查询效率或节省存储成本。

Kylin5 支持两种缓存机制：

• 本地缓存：数据缓存在查询 Kylin 节点的本地内存中，节点之间不互通。

• 分布式缓存：数据缓存在 Redis 中，当部署了多台 Kylin 节点时，一台节点的缓存对另一台节点可见。使用分布式缓存可以避免大多数重复计算，节省资源，提高查询速度。

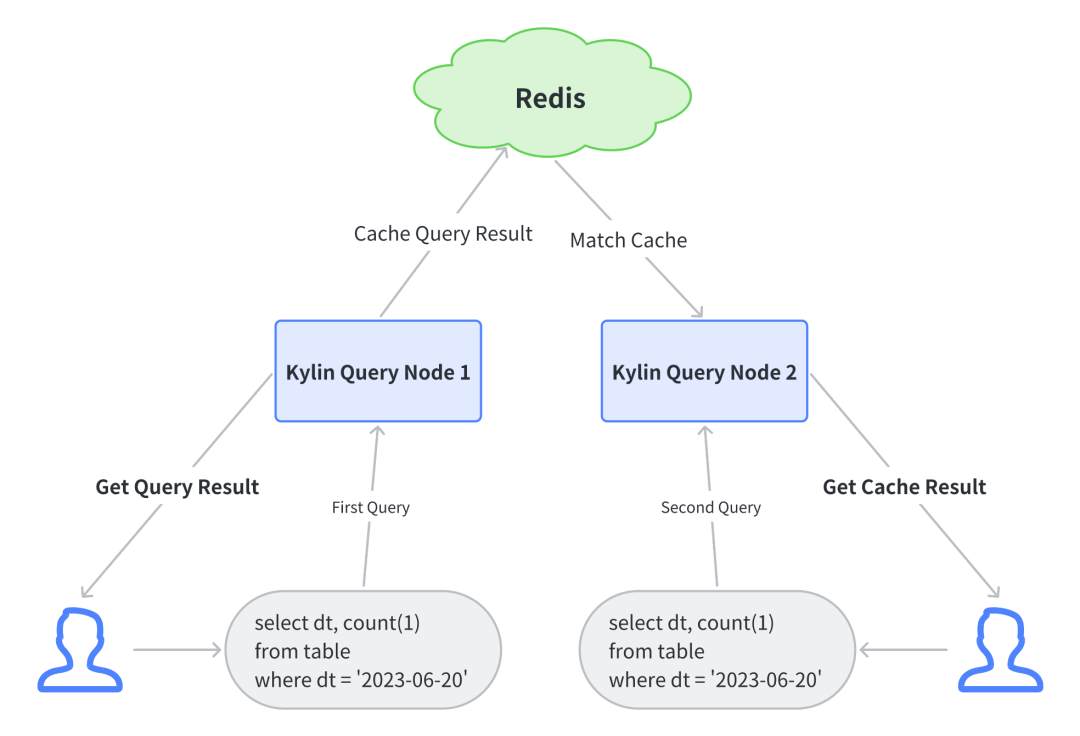

Kylin5 支持多 Query 节点部署，使用查询分布式缓存时可以参考下图

分布式查询缓存

此功能暂无前端，只能通过 API 调用。Kylin5 支持用户的 表、行、列  权限控制。

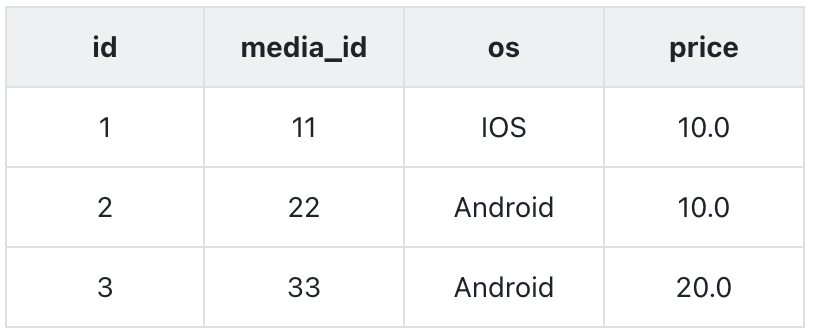

举个例子，有下面一张表 TableA

有用户 A（分析师）、B（研发）可以做到：

• Table A 表权限：用户 A 可以查询表，用户 B 无法查询；

• price 列权限：用户 A 可以查询所有列，用户 B 只能查到除 price 外的所有列；

• 行权限：用户 A 可以查询所有数据（3 行），用户 B 只能查询 os=IOS 的数据；

Kylin 5 还引入并增强了很多功能，如：

• Spark2 升级 Spark3

• 查询、构建火焰图。

• 构建自适应任务提交。

• 构建任务拆分子步骤。

• 实时功能

• 等等 ...

• Kylin4 升级 Kylin5 进行中。

• Kylin5 正在业务端推广 Kylin5 的使用，以及将部分报表从 Trino 中迁移到 Kylin5。

• 完成 Kylin4 升级 Kylin5。

• 继续在业务端发力，优化其报表查询速度，提升影响面。

• Kylin 5 拉新进行中。

总的来说，Kylin 5 运维简单，成本低，用的越久越深，成本越低。它既可以使用预计算来加速查询，也可以使用下压查询来满足日常 AdHoc 需要。Kylin 的可视化建模极大方便了建模人员，降低了使用门槛。

欢迎感兴趣的小伙伴来和我们一起来研究和打磨 Kylin 5 性能和稳定性，和我们多多交流。
