linux内核电源管理-探究STR的不同阶段和流程

点击上方蓝字【囧囧妹】一起学习，一起成长！

STR过程中的不同阶段：我们可以更详细地描述Suspend-to-RAM过程中的各个阶段和实际操作。

1. 准备阶段：在进入STR之前，操作系统需要保存所有必要的状态信息。在内核源码中，这涉及到将进程的状态、内存内容和设备状态保存到特定的数据结构中。例如，Linux内核使用struct task_struct来保存进程状态，使用swsusp_header来保存系统状态。
2. 进入STR阶段：一旦系统准备好，操作系统会调用相关的内核函数，通知各个设备进入低功耗状态。在内核源码中，这通常涉及到驱动程序的suspend回调函数。以PCIe虚拟网卡驱动为例，这可能包括关闭传输通道、停止网络数据传输和保存内部状态。
3. 保持STR阶段：在这个阶段，系统进入了低功耗休眠状态。在内核源码中，这涉及到将CPU和内存等部件切换到低功耗模式，并且保持内核数据结构的一致性。PCIe虚拟网卡驱动中的状态被保存在内存中，而设备本身处于关闭状态。
4. 恢复阶段：用户唤醒系统后，操作系统会调用恢复相关的内核函数，通知各个设备恢复其状态。在内核源码中，这通常涉及到驱动程序的resume回调函数。以PCIe虚拟网卡驱动为例，这可能包括重新激活传输通道、恢复网络数据传输和加载内部状态。

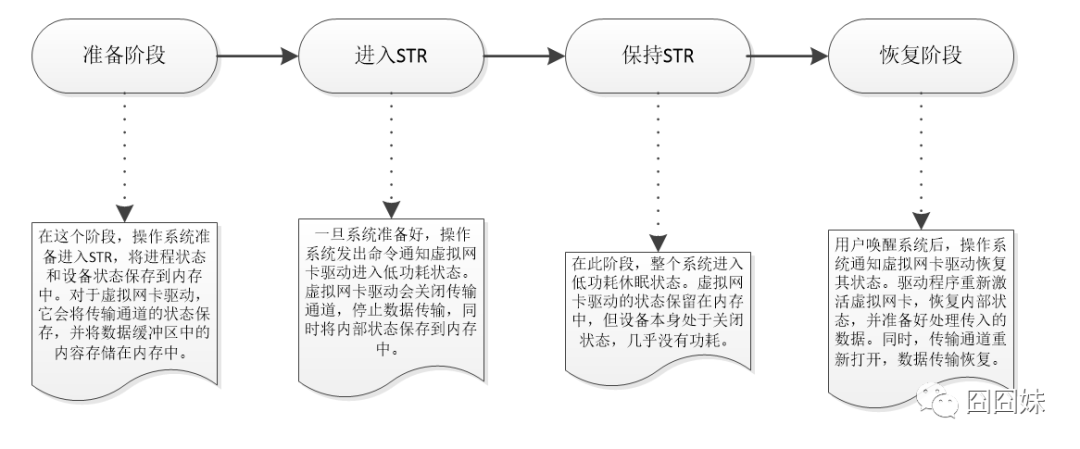

   当深入了解Suspend-to-RAM（STR）的不同阶段和流程时，可以使用一个示意图来更清楚地展示这些阶段的变化和虚拟网卡驱动的状态变化。以下是一个简化的示意图，描述了STR过程中的不同阶段，以及以PCIe虚拟网卡驱动为例的状态和传输通道的变化：

       通过这个示意图，读者可以更好地理解Suspend-to-RAM的不同阶段和虚拟网卡驱动的状态变化。虽然这是一个简化的示意图，但它可以帮助读者更加清楚地理解STR过程中的动态变化。
