基于时序数据库构建监控大盘，实现轻量级全系统健康度可视化展示能力
背景介绍
江苏公司一级boss系统目前正处于x86云化架构演进过程，自19年开始持续2年。架构层面演进过程中存在多套架构并存，且新架构采用云化分布式部署。最终导致业务接入逻辑复杂度提高。架构多样化、物理节点上百倍增长。导致系统问题的发现难度增大，运维压力呈几何倍增长。问题恢复时常不可控。如按照传统的运维方式跟进，面临人力成本呈几何倍增长现象。
一级boss业务系统承接集团公司枢纽业务和省公司交互的关键系统，承担了敏感和重要的考核指标，在新的运化架构下，需要快速定位问题、快速恢复问题。能够实时监控系统健康度用于分析系统运行趋势。因此在系统运营工具上和能力上必须重点优化提升。
能力提升措施：建设一级boss业务健康度指标体系
从系统全局考虑，对一级boss业务系统进行健康度指标拆分和体系化建设。结合系统层级划分对健康度指标分层，分级管理。形成可度量的指标体系(kpi)
形成自动化采集能力，制定kpi的流量阈值和自动采集口径。基于阈值测算和匹配，实时探测系统运行成功率情况。
形成可视化监控大盘能力，对健康度指标实现趋势曲线展示，超阈值告警。重点及核心业务的监控大盘能力等。分层分级实时显示监控指标内容。使系统健康度可视化。
1
健康度量指标体系化

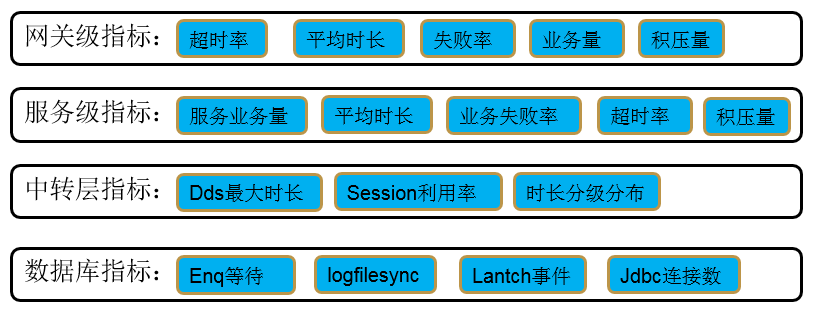

针对应用接入层按照业务层级划分，将系统运行指标抽象为4层应用架构体系，分别为网关层、业务层、中转层、数据库层规划。形成4层kpi体系。
2
指标自动采集能力
系统级运行过程指标需要实时采集，新增指标采集体系能力建设，支持配置原子采集口径，结合流程化配置采集能力，实现指标的自动化指标入库能力。用工具替代人工巡检。历史指标固化，做到历史问题可复现，最新动态实时记录。

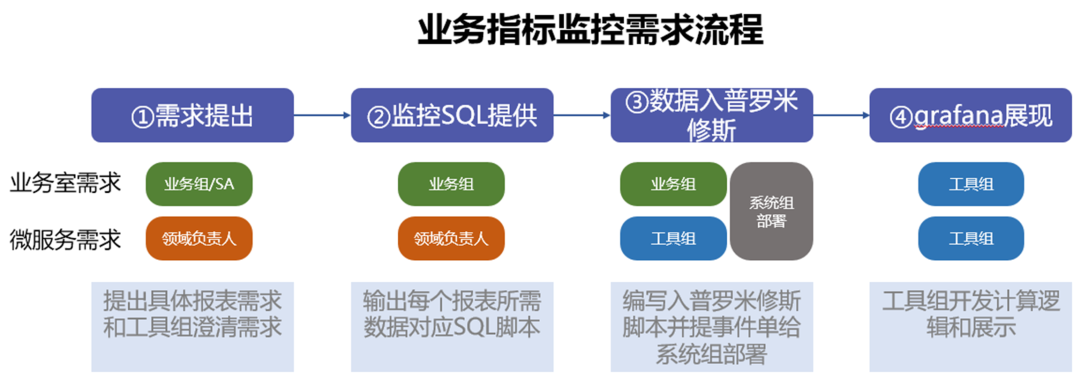

采集能力管理流程

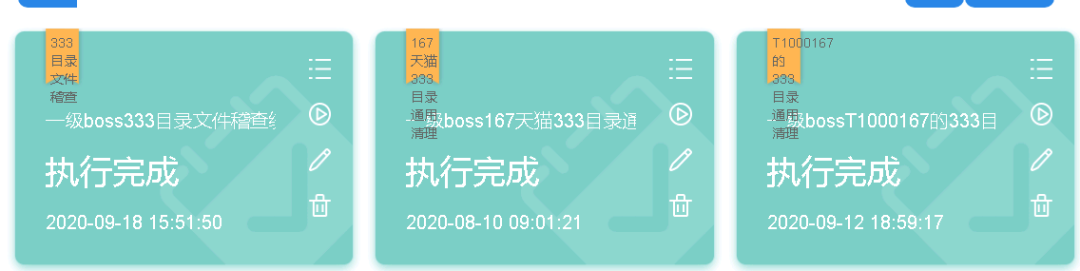

任务配置能力：

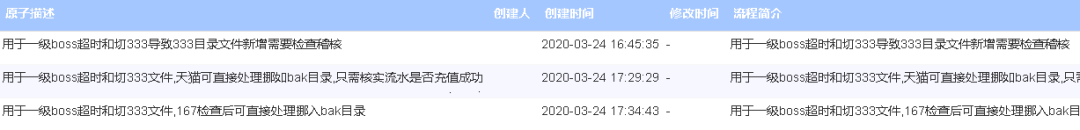

任务原子示例：

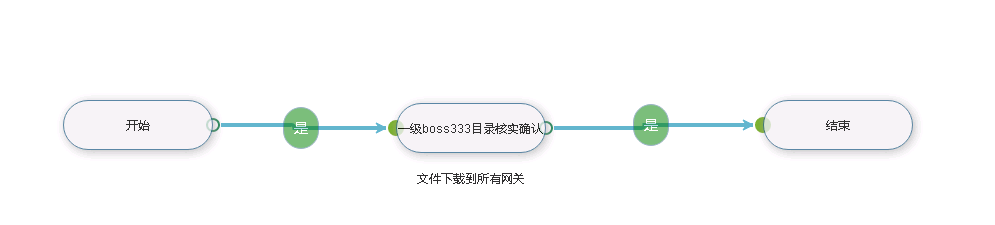

业务原子流程编排能力：
3
构建时序数据库监控大盘能力
系统运营指标如何实时展示给运营人员，提高问题定位，实时各个层次监控主机、数据库、业务数据，快定定位问题节点所在，直接显著提升运维效率。从页面大盘可以实时观察到当前业务流量、超时率、最大时长等业务健康度指标。同时当系统出现异常波动时，在性能曲线会有明显体现。用户系统级的快问题定位。

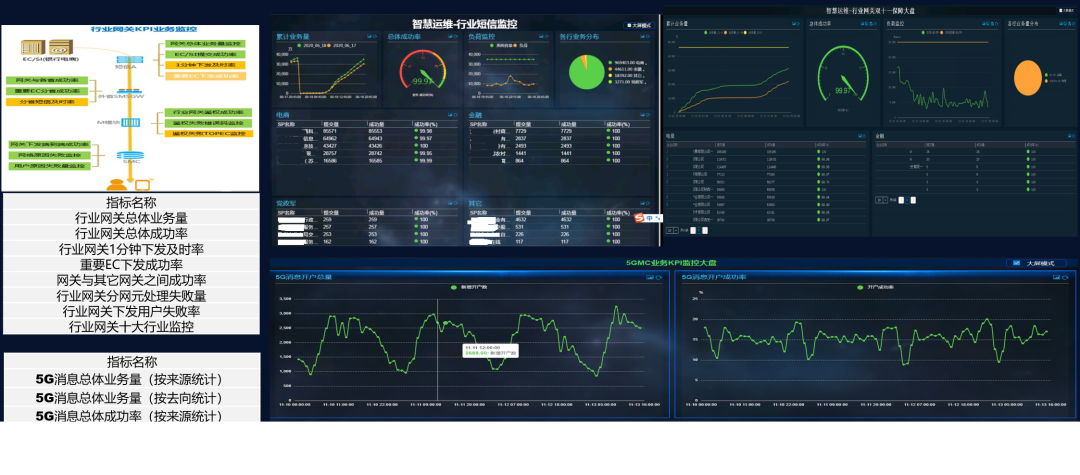

监控大盘展示能力：

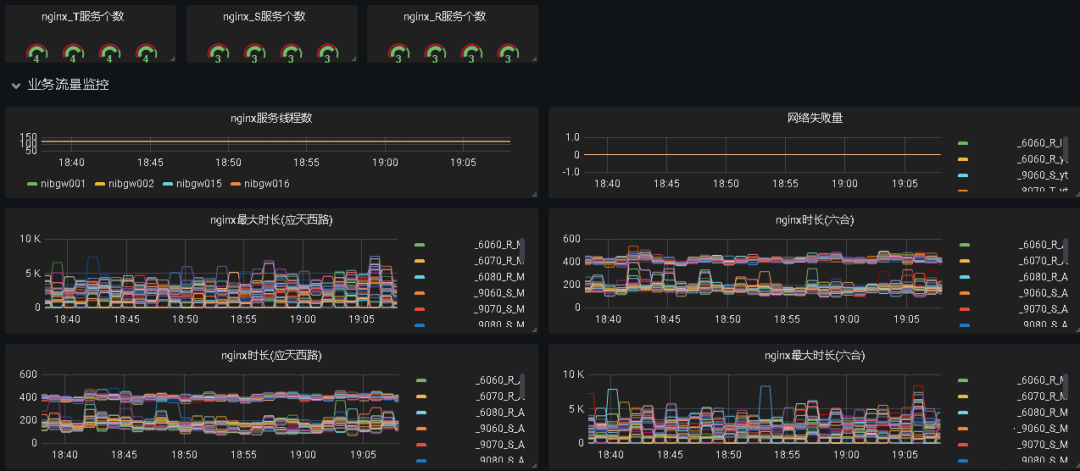

主机层监控（用于定界系统组件是否出现异常波动）：

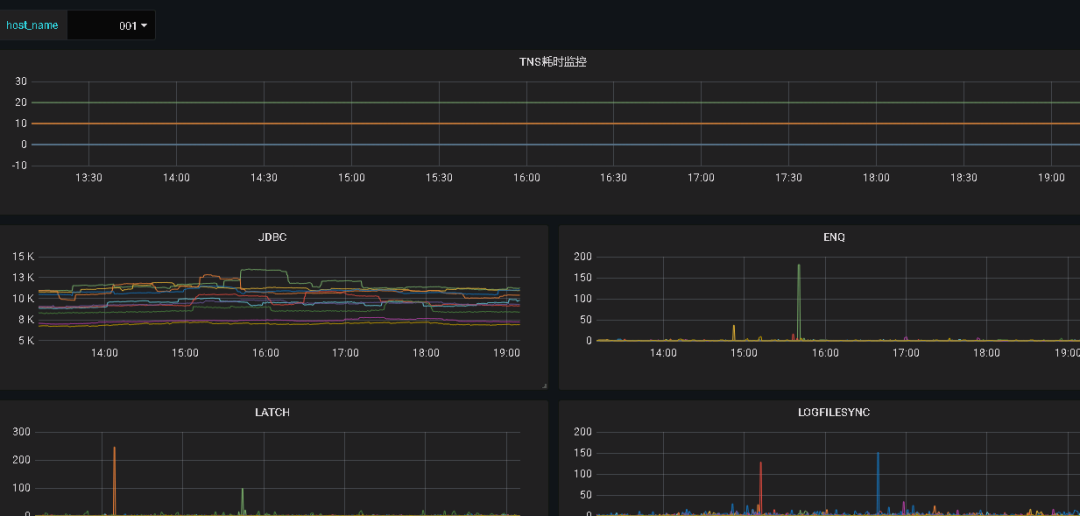

数据库监控（体现及数据库的标准性能耗时是否健康）：

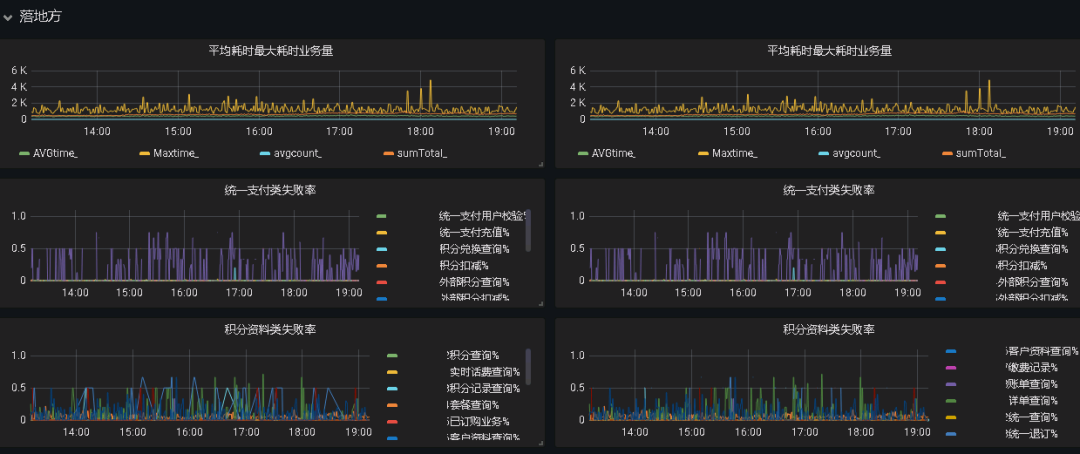

业务监控（实现业务指标的统一展示如成功率，最大耗时等）：
优化成效：持续改进，长效提升

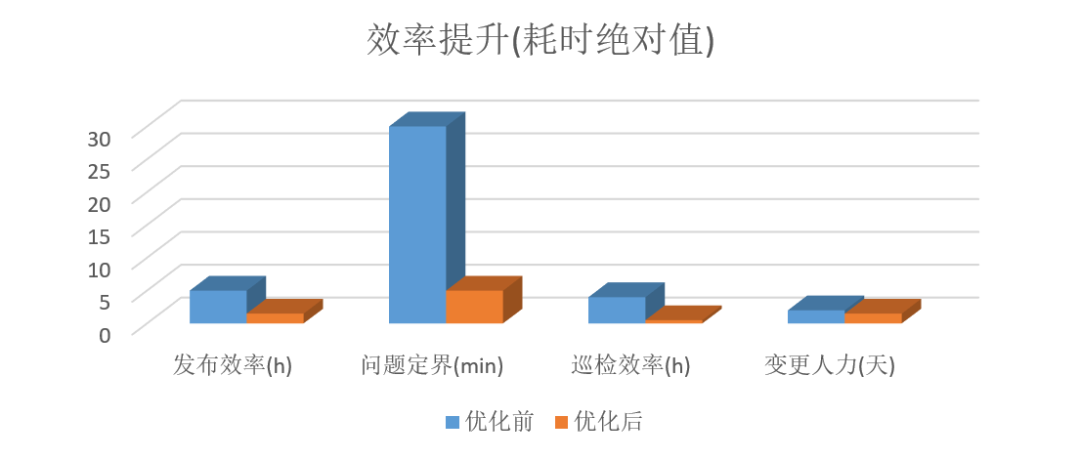

持续运行3个月数据统计，在问题定界、日常循环、变更发布环节效率都有极大提升：问题定位时长从原来的30分钟缩短到5分钟内识别问题并确定问题根因；日常巡检实行界面化自动巡检，巡检周期由4小时缩短为0.5小时；例行变更上线时长工具化支撑，变更时长由5小时缩短为1.5小时，同时平均2人天缩短为1.5人天。
① 工具替代人工，界面化巡检，使运维成本降低平均4小时提高至0.5小时。
② 变更工具化操作，预制发布流程标准化操作，使发布效率由5小时提升至1.5小时，平均人力节省0.5人/天。
③ 问题定界由页面入口快速确定故障根因，问题识别效率由30分钟提升至5分钟内。
④ 综合运维效率节省7-10人天/月，年化效益节省60W/年。
