前言

费尽周折，终于根据网上资料，自行探索出一种在Linux上使用OBS虚拟摄像头的方案。通过设置OBS虚拟摄像头，可以使用OBS导播软件设置钉钉视频会议的画面，大大提高了视频会议的自由度。根据网上的一些指引，目前流行的使用OBS虚拟摄像头方法有：

使用v4l2loopback
和obs-v4l2sink
来“方便”地使用虚拟摄像头，但经笔者测试，上述方案在笔者这里不可行
使用26.1或以上版本的OBS软件，据称内置虚拟摄像头功能，但笔者的UOS家庭版安装的只有26.0版本，且网上找不到编译好的26.1以上版本OBS安装包，本地编译出错太多

使用Mac OS或Windows系统

基本信息

本方案经过笔者在以下基础上实践验证通过

操作系统	UOS家庭版20（基于Deepin>Debian>Linux）
系统架构	amd64

将要做什么

这里简述本文所述的方案思路，请读者自行判断是否适用，自行决定是否使用：通过搭建本地rtmp流服务器，用OBS向本地流服务器推流，通过ffmpeg拉流写入通过v4l2loopback生成的虚拟摄像头中，再通过钉钉读取该虚拟摄像头。如有更方便快捷的方案欢迎反馈！

操作步骤

安装OBS

不同系统安装方法不同，详细请参考OBS官网的安装教程，以下为UOS/Deepin上的安装方法

要求UOS/Deepin版本为20或以上

首先，更新apt

 sudo apt-get update

需要安装FFmpeg
，如果你尚未安装，你可以通过以下命令进行安装或自行编译

 sudo apt-get install ffmpeg

验证FFmpeg是否安装成功

命令行输入

ffmpeg

如果显示类似下面这样的结果则为安装成功

ffmpeg version 4.1.6-1+dde Copyright (c) 2000-2020 the FFmpeg developers
…………

现在，你可以安装OBS软件了

 sudo apt-get install obs-studio

安装nginx流服务器

本文编写的背景是没有安装过nginx服务，因此从头编译。

本部分参考这篇文章

安装含有rtmp模块的nginx服务器

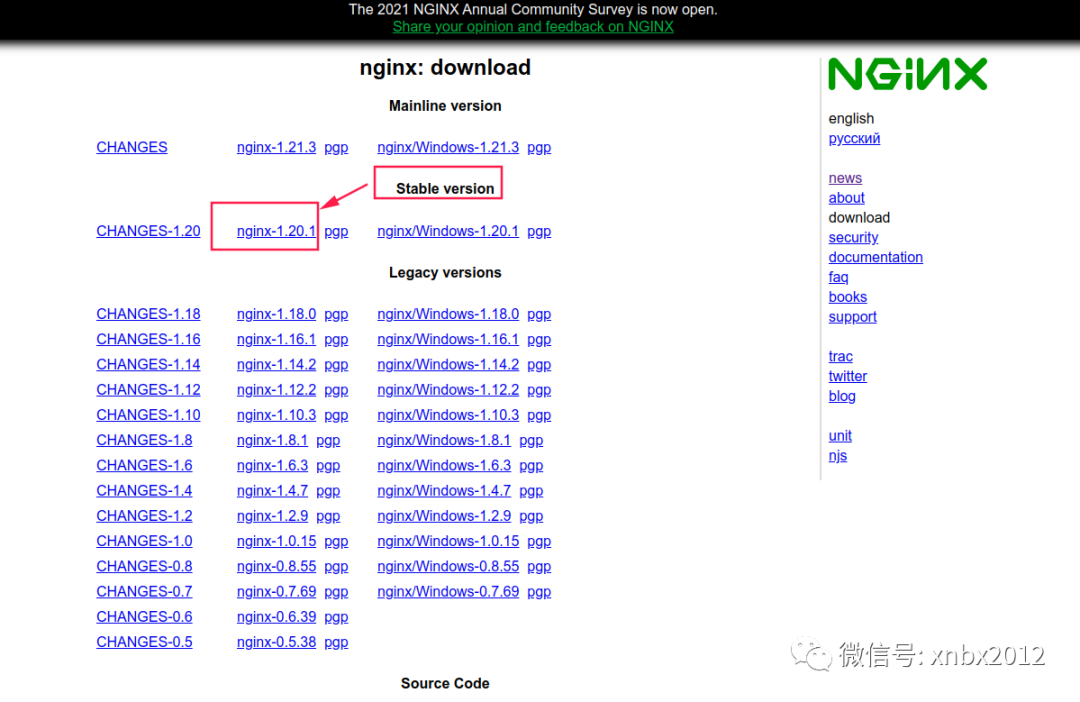

访问http://nginx.org/官网下载稳定版nginx包，以笔者为例：打开链接后点击蓝色的nginx-1.21.3
链接，在新页面中点击stable下的nginx-1.20.1
链接（如图所示），下载后缀名为.tar.gz
的文件，建议新建一个文件夹专门放置这些文件以便后面操作，后文中称该目录为“项目目录”

在项目目录中打开终端，输入以下命令解压nginx服务器文件（具体文件名请以实际为准，自行调整）

tar -zxvf nginx-1.20.1.tar.gz

在项目目录中，下载nginx-rtmp-module
模块，执行（前提是已安装Git
）

git clone https://github.com/arut/nginx-rtmp-module.git

如果Git无法访问请自行百度寻找解决方法，也可以尝试通过浏览器访问https://github.com/arut/nginx-rtmp-module自行手动下载

cd nginx-1.20.1

在nginx解压目录中执行以下命令配置编译参数，生成makefile

./configure --prefix=/usr/local/nginx --add-module=../nginx-rtmp-module

在nginx解压目录中执行以下命令进行编译和安装，注意该操作可能需要sudo
权限，有一定风险

make && make install

如果提示权限不足，请先执行清除命令（如下）

make clean

然后再使用sudo执行编译和安装命令

sudo make && sudo make install

如果已安装nginx请参考这篇文章添加rtmp模块

配置nginx直播功能

可通过以下命令查找nginx配置文件的位置

whereis nginx.conf

例如笔者的是在/usr/local/nginx
下，执行以下命令进入该nginx安装目录下的conf文件夹

cd /usr/local/nginx/conf

使用管理员权限打开编辑usr/local/nginx/conf
目录下的nginx.conf
配置文件，笔者个人更喜欢图形界面编辑器（示例中使用Visual Studio Code），你也可以使用vim等命令行编辑器

#RTMP server
server {
        listen 8080;
        #配置RTMP状态一览HTTP页面=========================================
        location /stat {
            rtmp_stat all;
            rtmp_stat_stylesheet stat.xsl;
        }
        location /stat.xsl {
            root /opt/rtmp/nginx-rtmp-module/;
        }
        #配置RTMP状态一览界面结束==========================
        #HTTP协议访问直播流文件配置
        location /hls {  #添加视频流存放地址。
                types {
                    application/vnd.apple.mpegurl m3u8;
                    video/mp2t ts;
                }
                #访问权限开启，否则访问这个地址会报403
                autoindex on;
                alias /usr/share/nginx/html/hls;#视频流存放地址，与下面的hls_path相对应，这里root和alias的区别可自行百度
                expires -1;
                add_header Cache-Control no-cache;
                #防止跨域问题
                add_header 'Access-Control-Allow-Origin' '*';
                add_header 'Access-Control-Allow-Credentials' 'true';
                add_header 'Access-Control-Allow-Methods' 'GET, POST, OPTIONS';
                add_header 'Access-Control-Allow-Headers' 'DNT,X-CustomHeader,Keep-Alive,User-Agent,X-Requested-With,If-Modified-Since,Cache-Control,Content-Type';
            }
    }

留意大括号的位置，大致位置示意如下：

http{
  #RTMP server
  server{
  	xxx: xxx
	}
}

随后在http的大括号外添加以下内容

rtmp {
    server {
        listen 1935;
        chunk_size 4000;
        application vod {
            play /usr/share/nginx/html/vod/flvs/;#点播媒体存放目录
        }
        application live {
            live on;
        }
        #HLS直播配置
        application hls {
            live on;
            hls on;
            hls_path /usr/share/nginx/html/hls;#视频流存放地址
            hls_fragment 5s;
            hls_playlist_length 15s;
            hls_continuous on; #连续模式。
            hls_cleanup on;    #对多余的切片进行删除。
            hls_nested on;     #嵌套模式。
        }
    }
}

留意大括号位置，大致示意如下

http{
  xxx
}
rtmp{
  xxx
}

修改完成后保存文件
命令行执行以下命令开启nginx服务，nginx的路径以实际为准，该操作可能需要sudo
权限，请自行评估风险

/usr/local/nginx/sbin/nginx

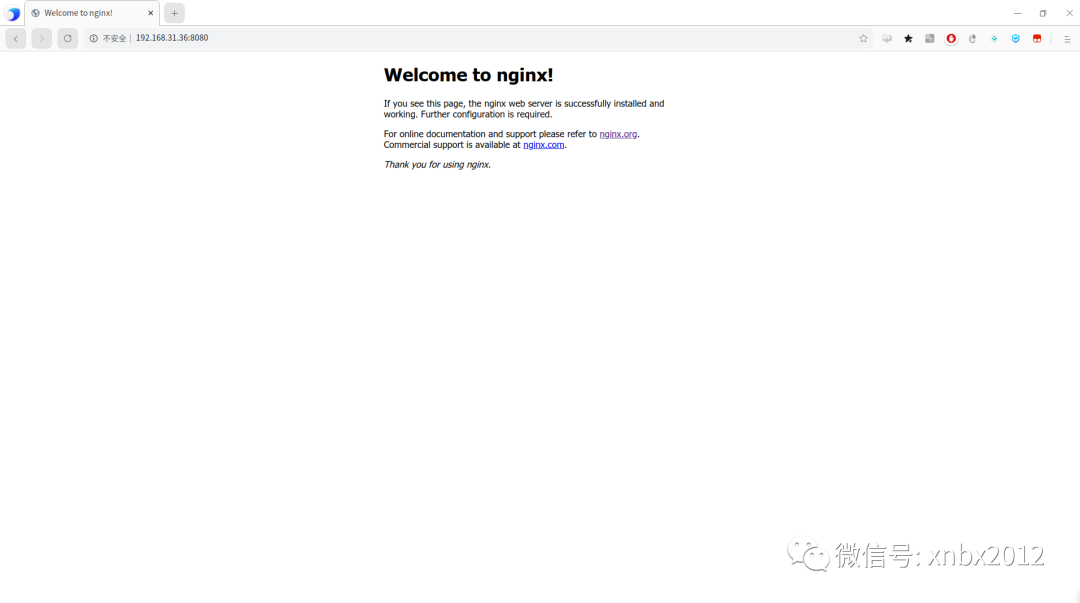

浏览器访问本地服务器http://本地IP地址
，看到如下所示则为nginx运行成功

安装v4l2loopback

直接访问https://packages.debian.org/sid/all/v4l2loopback-dkms/download可下载amd64版本的deb安装包，下载完成后双击安装即可。其它系统请访问其GitHub项目地址获取详细安装指南

OBS推流

测试OBS推流功能是否正常，鉴于自己搭建的rtmp流服务器可能存在缺陷，为测试OBS推流功能，笔者使用Bilibili的直播功能进行测试，此处不再赘述

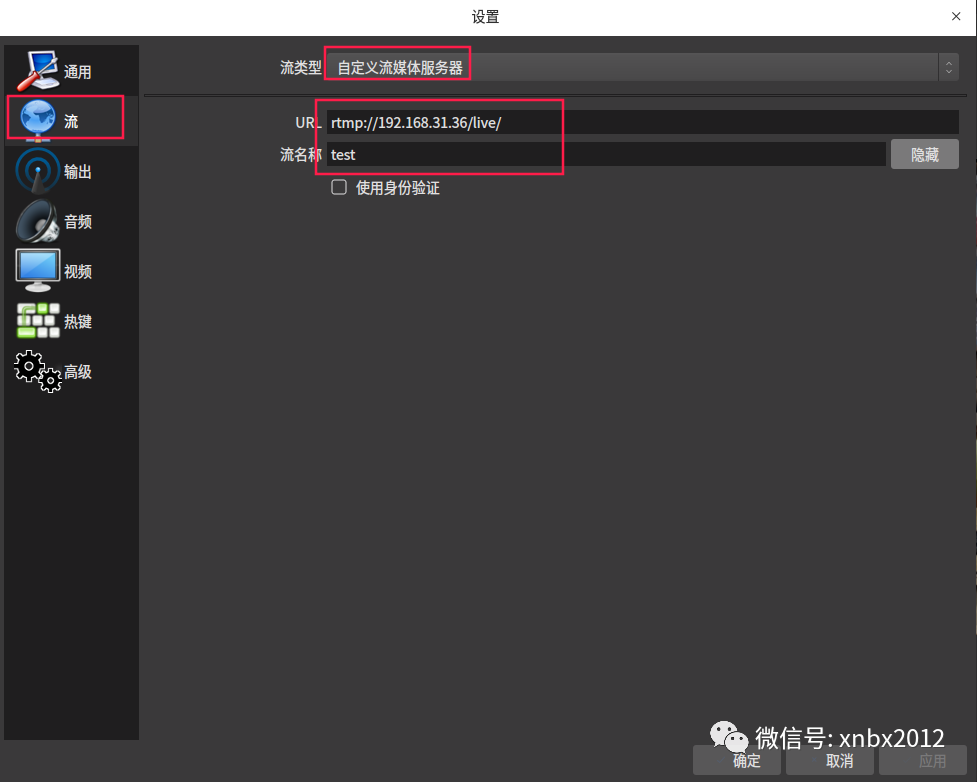

测试确认OBS推流功能正常后，打开OBS设置，点击流
选项卡，选择自定义推流地址，在推流地址中填写rtmp://本地IP地址/live
，流名称填写为你自定义的“直播间名称”，然后点击“应用”，点击“确定”，如图所示：

点击OBS主界面右下角的开始推流
按钮，此时应该推流成功，以笔者所用版本为例，推流成功后右下角显示绿色的标识，界面最下方显示有推流的速度等系统信息

拉RTMP流

VLC测试拉流

可以通过VLC，点击左上角“媒体”，点击“从剪贴板打开位置”，输入流地址rtmp://本地IP地址/live/test
，test为你自定义的流名称

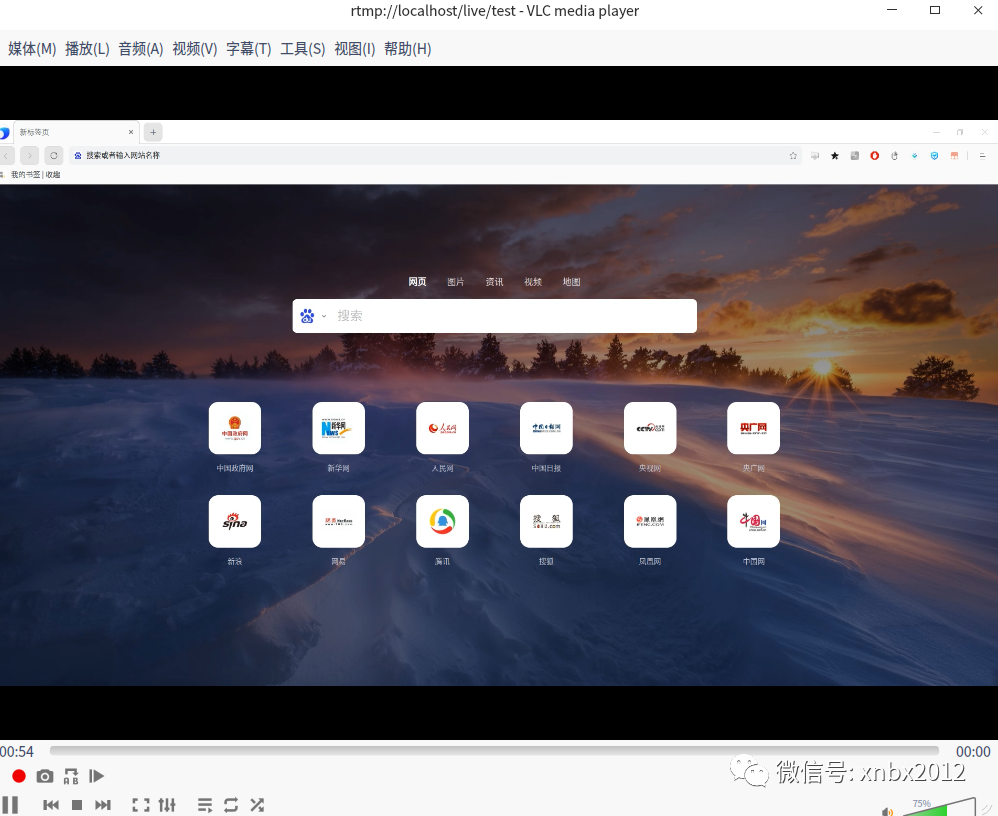

可以在OBS中添加图片等素材测试播放是否成功，若播放成功可进行下一步，VLC测试播放效果如图

注意：为防止不可预料的啸叫等情况发生，建议开启电脑静音后再进行播放

FFPlay测试拉流

如果没有安装VLC也可以使用FFPlay播放流地址，执行如下命令，注意替换你的IP地址以及流名称

ffplay rtmp://本地IP地址/live/test

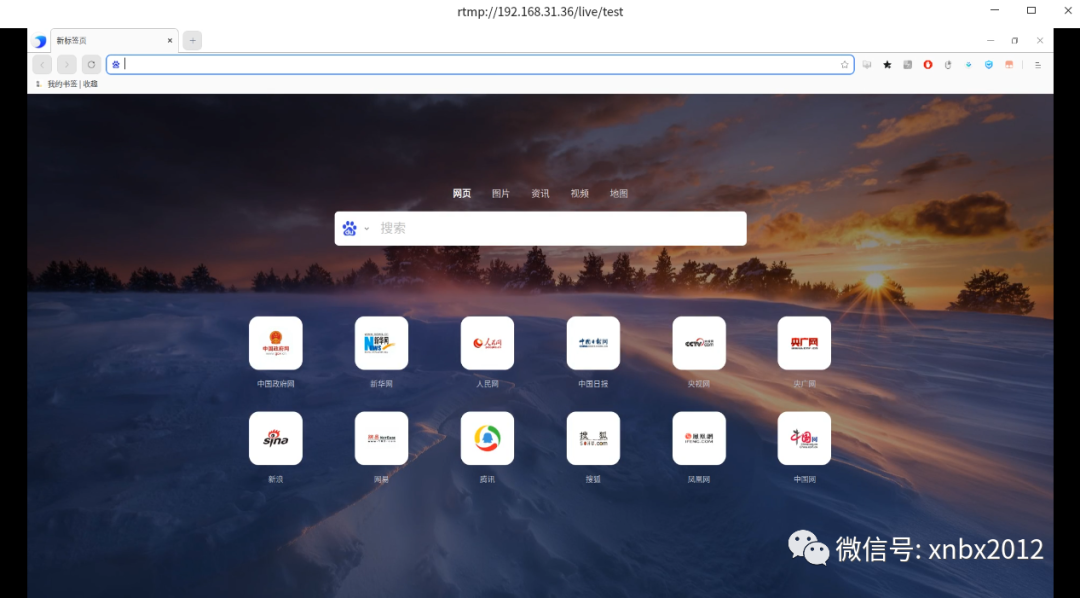

ffplay测试播放效果如下

开启虚拟摄像头

执行以下命令开启虚拟摄像头

sudo modprobe v4l2loopback

将rtmp流写入虚拟摄像头，执行以下命令，注意该命令末尾的/dev/video2为虚拟摄像头的路径，请以实际为准，可能是video1、video0之类的，请自行更改本地IP地址和虚拟摄像头路径

ffmpeg -i rtmp://本地IP地址/live/test -vcodec rawvideo -pix_fmt yuv420p -threads 0 -f v4l2 /dev/video2

此时应当大功告成了！剩下步骤的基本不会出错

应用程序中调用

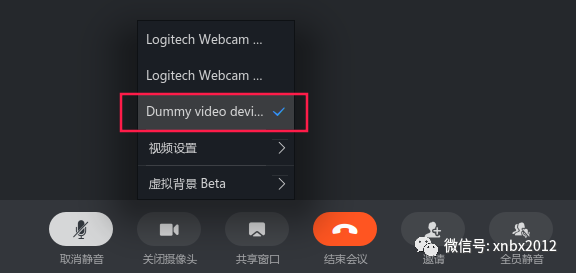

打开钉钉、飞书、腾讯会议等软件（这里以钉钉内测版为例），进入视频会议，选择相应的虚拟摄像头，如图所示，即可使用
