浅谈 Kubernetes Namespace Controller 及其工作原理

Share and Fun喜来分 2020-11-13

1052

Overview

这篇文章是基于 Kubernetes 的 master commitid: 8e8b6a01cf6bf55dea5e2e4f554597a95c82988a 写下的源码分析文档。

此篇文档主要是围绕 namespace controller 的介绍以及工作原理。

代码位置 pkg/controller/namespace

概念

在 Kubernetes 中，我们会使用 namespace 来实现多个虚拟集群。在 namespace 中，资源的名称是唯一的。但是并非所有资源对象都是属于 namespace scope 的，例如 PV。

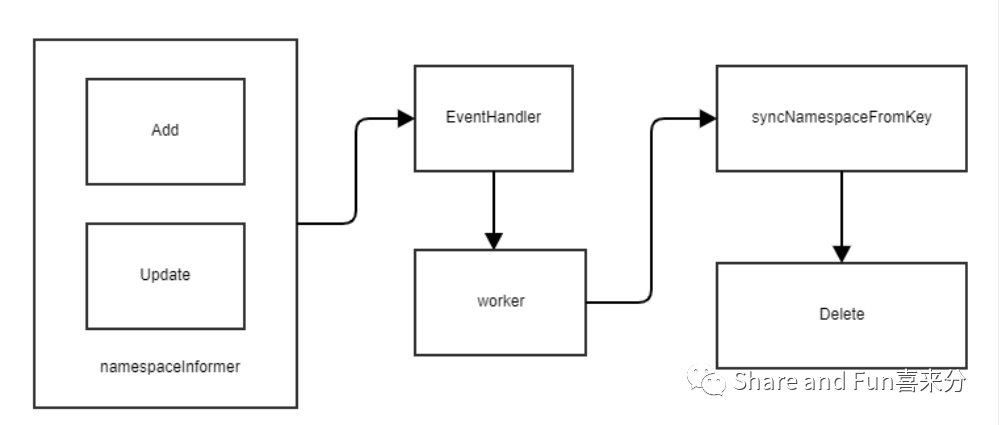

实例化 Namespace Controller

该控制器监听了namespaceInformer
对象资源的监听的增改事件。

func NewNamespaceController(...) *NamespaceController {
 namespaceInformer.Informer().AddEventHandlerWithResyncPeriod(
  cache.ResourceEventHandlerFuncs{
   AddFunc: func(obj interface{}) {
    namespace := obj.(*v1.Namespace)
    namespaceController.enqueueNamespace(namespace)
   },
   UpdateFunc: func(oldObj, newObj interface{}) {
    namespace := newObj.(*v1.Namespace)
    namespaceController.enqueueNamespace(namespace)
   },
  },
 )
 return namespaceController
}

Run

在 Namespace Controller Run 方法中，主要是运行了 worker 去处理来自 namespace 的增改事件。

func (nm *NamespaceController) Run(workers int, stopCh <-chan struct{}) {
    ...
 for i := 0; i < workers; i++ {
        // 使用go协程调worker方法处理workqueue的namespace增改事件
  go wait.Until(nm.worker, time.Second, stopCh)
 }
 <-stopCh
}

// worker处理命名空间对象的队列。
//每个namespace最多只能在队列中出现一次。
//系统确保没有两个worker可以同时处理相同的名称空间。
func (nm *NamespaceController) worker() {
 workFunc := func() bool {
  key, quit := nm.queue.Get()
  if quit {
   return true
  }
  defer nm.queue.Done(key)
  // 执行syncNamespaceFromKey
  err := nm.syncNamespaceFromKey(key.(string))
  if err == nil {
   nm.queue.Forget(key)
   return false
  }

  if estimate, ok := err.(*deletion.ResourcesRemainingError); ok {
   t := estimate.Estimate/2 + 1

   nm.queue.AddAfter(key, time.Duration(t)*time.Second)
  } else {
   nm.queue.AddRateLimited(key)
   utilruntime.HandleError(fmt.Errorf("deletion of namespace %v failed: %v", key, err))
  }
  return false
 }

 for {
  quit := workFunc()

  if quit {
   return
  }
 }
}


// syncNamespaceFromKey在它的存储中寻找具有指定键的namespace并同步它
func (nm *NamespaceController) syncNamespaceFromKey(key string) (err error) {
 namespace, err := nm.lister.Get(key)
 return nm.namespacedResourcesDeleter.Delete(namespace.Name)
}

删除 namespace

namespace 被删除，有两个很重要的字段：

ObjectMeta.DeletionTimestamp: 一旦我们对一个 namespace 执行 Delete 操作，那么 Kubernetes 就会将当前的时间写入 namespace 的 ObjectMeta.DeletionTimestamp。

Spec.Finalizers: 当 namespace 中的所有资源都被删除之后，就会从 namespace 移除该字段。

Delete 方法

从上面的数据结构的 namespacedResourcesDeleter deletion.NamespacedResourcesDeleterInterface 我们看到了如果删除 namespace 的话是调用了 NamespacedResourcesDeleterInterface 接口，接下来我们看看该接口

代码位置 pkg/controller/namespace/deletion/namespaced_resources_deleter.go

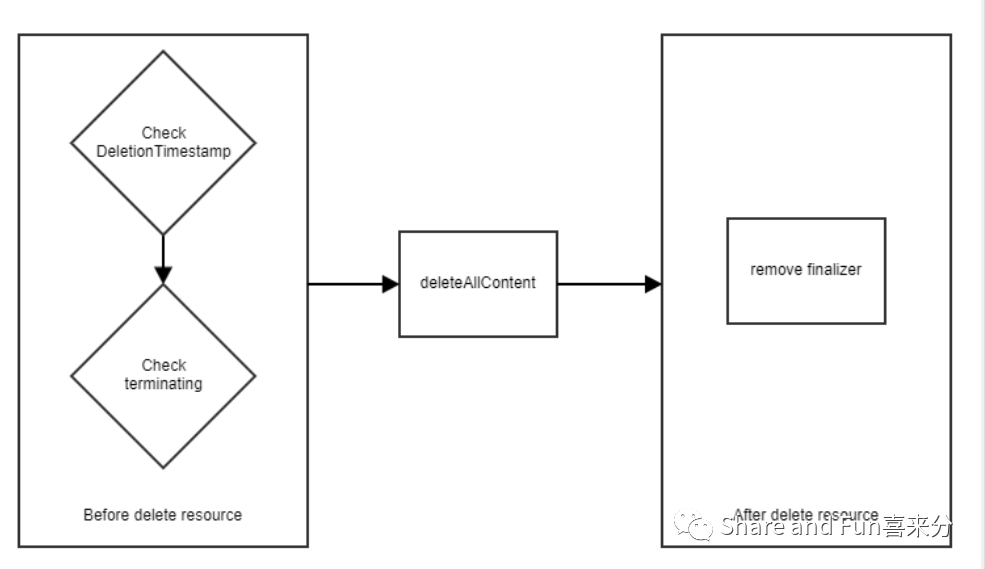

Delete
方法的主要逻辑是删除给定名称空间中的所有资源。

删除资源前:

它确保删除时间戳 DeletionTimestamp 在 namespace(如果缺失删除时间戳，则不执行任何操作)。

验证名称空间是否处于“terminating”阶段 (更新 namespace 阶段，如果它还没有被标记为 terminating)

删除资源:

调用 deleteAllContent 删除资源

删除资源后:

从给定的 namespace 中移除 finalizer token 。

如果其中任何一个步骤失败，返回错误。

但是如果正在删除资源的时候是会等待删除成功为止，否则就返回 ResourcesRemainingError

这也是我们经常可以看到 namespace Terminating 的原因之一。

type NamespacedResourcesDeleterInterface interface {
 Delete(nsName string) error
}


func (d *namespacedResourcesDeleter) Delete(nsName string) error {
 // 获取namespace对象，确保获取对象的时候对象存在，没有被其他worker controlller在处理。如果DeletionTimestamp字段非空，说明不需要删除
 namespace, err := d.nsClient.Get(context.TODO(), nsName, metav1.GetOptions{})
 if err != nil {
  if errors.IsNotFound(err) {
   return nil
  }
  return err
 }
 if namespace.DeletionTimestamp == nil {
  return nil
 }


    // d.updateNamespaceStatusFunc 这个方法是deepcopy namespace, 把namespace的Status.Phase改成NamespaceTerminating并且返回该namespace
    // 然后retryOnConflictError拿着目前的namespace对象跟d.updateNamespaceStatusFunc 返回的改了status.phase的namespace对象，先看看能否拿到目前的namespace，如果拿不到就说明被删掉，然后查看是否有冲突的错误。
 namespace, err = d.retryOnConflictError(namespace, d.updateNamespaceStatusFunc)
 if err != nil {
  if errors.IsNotFound(err) {
   return nil
  }
  return err
 }

 // the latest view of the namespace asserts that namespace is no longer deleting..
 if namespace.DeletionTimestamp.IsZero() {
  return nil
 }

    // 判断namespace.Spec.Finalizers 的长度是否为空
 if finalized(namespace) {
  return nil
 }

    // 跳转到deleteAllContent去找需要删除的资源并且删除
 estimate, err := d.deleteAllContent(namespace)
 if err != nil {
  return err
 }
 if estimate > 0 {
  return &ResourcesRemainingError{estimate}
 }

 // we have removed content, so mark it finalized by us
 _, err = d.retryOnConflictError(namespace, d.finalizeNamespace)
 if err != nil {
  if errors.IsNotFound(err) {
   return nil
  }
  return err
 }
 return nil
}

deleteAllContent 发现需要删除的资源 GVR

deleteAllContent
首先使用了 DiscoveryClient 去发现在特定 namespace 中的所有资源以及资源的 Group Version，传递给 deleteAllContentForGroupVersionResource 去执行删除逻辑。返回的是剩余资源被删除之前的估计数量，如果估计数量大于 0，也就是说仍然有资源没有被删除。

func (d *namespacedResourcesDeleter) deleteAllContent(ns *v1.Namespace) (int64, error) {
 namespace := ns.Name
 namespaceDeletedAt := *ns.DeletionTimestamp
 var errs []error
 conditionUpdater := namespaceConditionUpdater{}
 estimate := int64(0)

    // d.discoverResourcesFn()这个是namespacedResourcesDeleter对象的discoverResourcesFn字段，这个是属于metav1.APIResourceList
 resources, err := d.discoverResourcesFn()
 if err != nil {
        // 如果有错交给ProcessDiscoverResourcesErr处理
  errs = append(errs, err)
  conditionUpdater.ProcessDiscoverResourcesErr(err)
 }

    // discovery这里是用了client-go里面的Discoveryclient发现客户端去发现K8S api server支持的GVR
    // 这里是使用DicoveryClient去查找传入的resources里面Verbs操作是delete的资源
    // 然后调用discovery.GroupVersionResources把该资源的GVR拿到
 deletableResources := discovery.FilteredBy(discovery.SupportsAllVerbs{Verbs: []string{"delete"}}, resources)
 groupVersionResources, err := discovery.GroupVersionResources(deletableResources)

 ...

 numRemainingTotals := allGVRDeletionMetadata{
  gvrToNumRemaining:        map[schema.GroupVersionResource]int{},
  finalizersToNumRemaining: map[string]int{},
 }
    // 轮询上面拿到的Verbs操作是delete的资源的GVR，把namespace, gvr, 删除事件戳传给deleteAllContentForGroupVersionResource方法
 for gvr := range groupVersionResources {
  gvrDeletionMetadata, err := d.deleteAllContentForGroupVersionResource(gvr, namespace, namespaceDeletedAt)
  ...
  if gvrDeletionMetadata.finalizerEstimateSeconds > estimate {
   estimate = gvrDeletionMetadata.finalizerEstimateSeconds
  }
  if gvrDeletionMetadata.numRemaining > 0 {
   numRemainingTotals.gvrToNumRemaining[gvr] = gvrDeletionMetadata.numRemaining
   for finalizer, numRemaining := range gvrDeletionMetadata.finalizersToNumRemaining {
    if numRemaining == 0 {
     continue
    }
    numRemainingTotals.finalizersToNumRemaining[finalizer] = numRemainingTotals.finalizersToNumRemaining[finalizer] + numRemaining
   }
  }
 }
 conditionUpdater.ProcessContentTotals(numRemainingTotals)

 if hasChanged := conditionUpdater.Update(ns); hasChanged {
  if _, err = d.nsClient.UpdateStatus(context.TODO(), ns, metav1.UpdateOptions{}); err != nil {
   utilruntime.HandleError(fmt.Errorf("couldn't update status condition for namespace %q: %v", namespace, err))
  }
 }

 // if len(errs)==0, NewAggregate returns nil.
 return estimate, utilerrors.NewAggregate(errs)
}

deleteAllContentForGroupVersionResource

deleteAllContentForGroupVersionResource 将使用 DynamicClient 删除在 gvr 中标识的每个资源。它返回在剩余资源被删除之前剩余时间的估计数。

DynamicClient 是动态的客户端，可以对任意的 K8S API 对象执行通用操作，包括 CRD 自定义资源。

func (d *namespacedResourcesDeleter) deleteAllContentForGroupVersionResource(
 gvr schema.GroupVersionResource, namespace string,
 namespaceDeletedAt metav1.Time) (gvrDeletionMetadata, error) {
    // deleteCollection方法是通过使用https://godoc.org/k8s.io/client-go/metadata中接口去判断该资源GVR是否支持DeleteCollection
 deleteCollectionSupported, err := d.deleteCollection(gvr, namespace)
 if err != nil {
  return gvrDeletionMetadata{finalizerEstimateSeconds: estimate}, err
 }

    // 如果不支持DeleteCollection，那么我们就调用deleteEachItem去list并且删除
 if !deleteCollectionSupported {
  err = d.deleteEachItem(gvr, namespace)
 }

 unstructuredList, listSupported, err := d.listCollection(gvr, namespace)
    // 使用列表查找 finalizers
 finalizersToNumRemaining := map[string]int{}
 for _, item := range unstructuredList.Items {
  for _, finalizer := range item.GetFinalizers() {
   finalizersToNumRemaining[finalizer] = finalizersToNumRemaining[finalizer] + 1
  }
 }

    // 统计最后还有多少资源没有被删除
 if estimate != int64(0) {
  return gvrDeletionMetadata{
   finalizerEstimateSeconds: estimate,
   numRemaining:             len(unstructuredList.Items),
   finalizersToNumRemaining: finalizersToNumRemaining,
  }, nil
 }

 // if any item has a finalizer, we treat that as a normal condition, and use a default estimation to allow for GC to complete.
 if len(finalizersToNumRemaining) > 0 {
  return gvrDeletionMetadata{
   finalizerEstimateSeconds: finalizerEstimateSeconds,
   numRemaining:             len(unstructuredList.Items),
   finalizersToNumRemaining: finalizersToNumRemaining,
  }, nil
 }

 return gvrDeletionMetadata{
  finalizerEstimateSeconds: estimate,
  numRemaining:             len(unstructuredList.Items),
 }, fmt.Errorf("unexpected items still remain in namespace: %s for gvr: %v", namespace, gvr)
}

deleteEachItem 删除真正的资源

func (d *namespacedResourcesDeleter) deleteEachItem(gvr schema.GroupVersionResource, namespace string) error {
 unstructuredList, listSupported, err := d.listCollection(gvr, namespace)
...
    // 最重要的真正的删除，调用了metadataClient去一个一个的Delete
 for _, item := range unstructuredList.Items {
  background := metav1.DeletePropagationBackground
  opts := metav1.DeleteOptions{PropagationPolicy: &background}
  if err = d.metadataClient.Resource(gvr).Namespace(namespace).Delete(context.TODO(), item.GetName(), opts); err != nil && !errors.IsNotFound(err) && !errors.IsMethodNotSupported(err) {
   return err
  }
 }
 return nil
}

总结

Namespace Controller 一直循环检查 namespace 资源对象的新增或变化，一旦发现 DeletionTimestamp 非空，就将该资源对象设置成 terminating，然后调用 DiscoveryClient 去发现该 namespace 中的所有资源，再调用 DynamicClient 去将资源删除，最后在 namespace 中移除 Finalizer。
