1.2 硬件的物理部署和网络规划
一般来说，在实际项目中，首先需要考虑的就是硬件设备的物理部署，一
般包括机柜、电源、主机、硬盘、网卡、交换机等物理设备，另外，物理设备
之间的通讯，也需要依靠网络的部署。因此，建议用户在安装操作系统和 GBase
8a MPP Cluster 产品前，需要考虑如何进行物理设备的部署和网络规划。

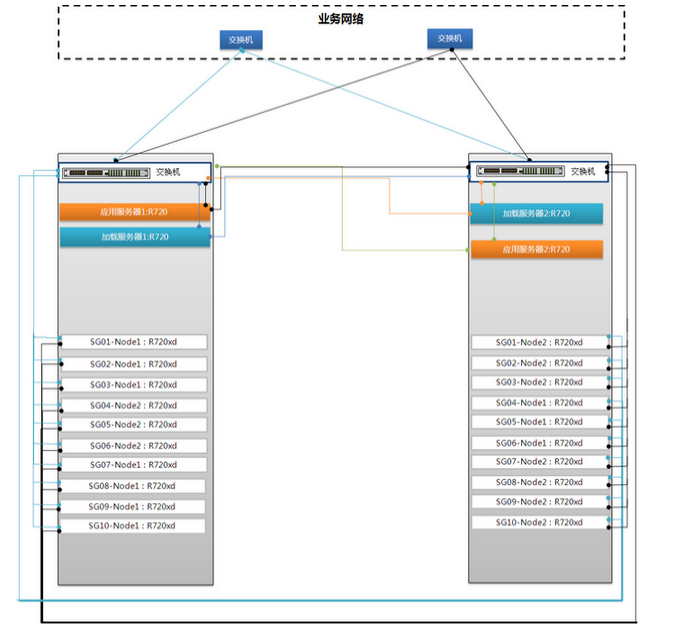

我们以下图为例，说明该如何进行合理的物理部署和网络规划：

在上面的图中，包含两个机柜（机柜的电源要保证各自独立供电），机柜

中摆放 GBase 8a MPP Cluster 产品的节点主机和应用服务器，他们之间的网络
通过交换机进行通讯，为了保证网络的高效运行，实际项目中的业务网络也需
要连接到这两个互备的交换机上。
下面说明硬件物理部署和网络规划的原则：
 电源的高可用：两个机柜的电源是独立的，互不影响的，这样遵循了
主机供电高可用的原则；
 交换机高可用：上图中包含两个机柜，每个机柜上配置一台交换机，
并且这两台交换机之间是互备的关系，当其中一台交换机发生故障，
另一台交换机立即提供服务，遵循了交换机高可用的原则；
 节点机器的高可用性：图中用虚线标识出来的 20 台主机，用于部署
GBase 8a MPP Cluster 产品。
