（2023年5月数据库系统工程师科目二试题一）
某新能源汽车公司为了提升效率，需要开发一个汽车零件采购系统。请根据下述需求描述完成该系统的数据库设计。
【需求描述】
(1)记录供应商的信息，包括供应商的名称、地址和一个电话。
(2)记录零件的信息，包括零件的编码、名称和价格。
(3)记录车型信息，包括车型的编号、名称和规格。
(4)记录零件采购信息。某个车型的某种零件可以从多家供应商采购，某种零件也可以被多个车型采用，某家供应商也可以供应多种零件：还包括采购数量和采购日期。
【概念结构设计】

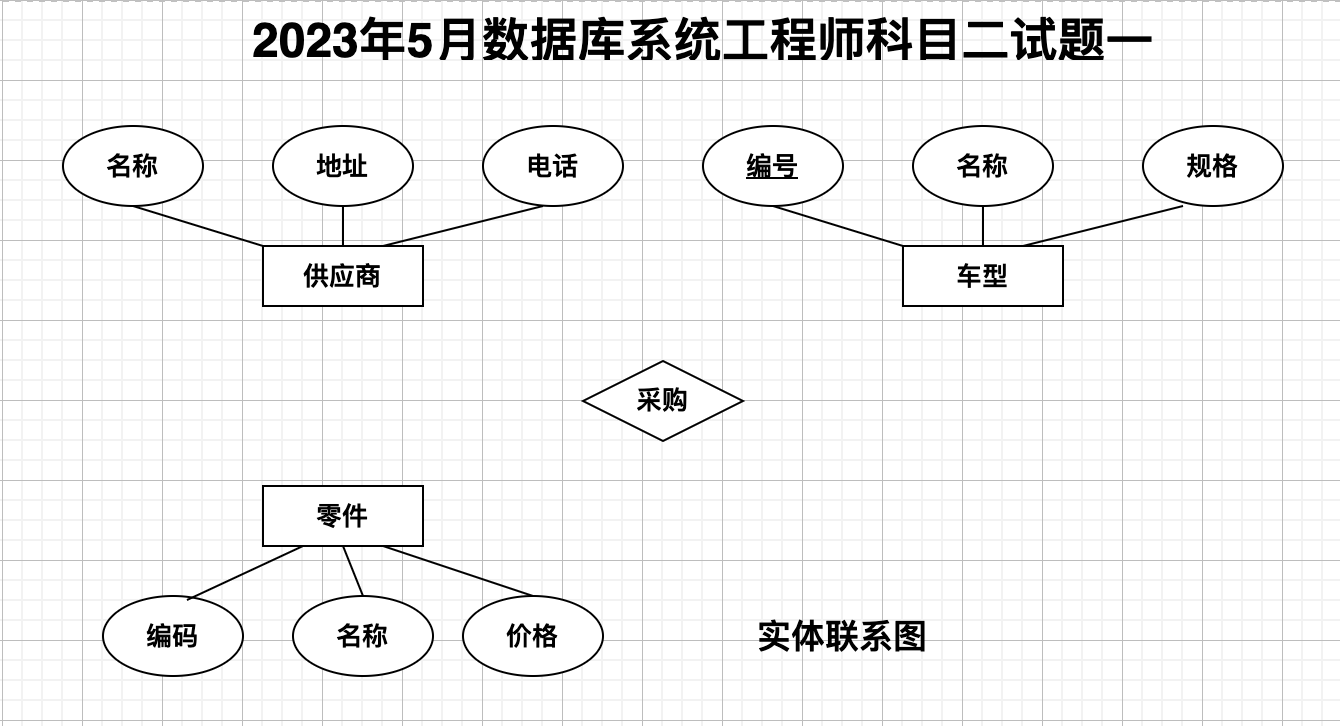

根据需求阶段收集的信息，设计的实体联系图（不完整)如下图所示。
【逻辑结构设计】
根据概念结构设计阶段完成的实体联系图，得出如下关系模式（不完整）：
供应商（名称，地址，电话）
零件（编码，名称，价格）
车型（编号，名称，规格）
采购（车型编号，供应商名称，(a)，(b)，采购日期）
【问题1】（5分）
根据问题描述，补充图中的实体联系图（不增加新的实体）
【问题2】（3分）
补充逻辑结构设计结果中的（a）(b)两外空缺，并标注主键和外键完整性约束。
【问题3】（7分）
该汽车公司现新增如下需求：记录车型在全国门店的销售情况。门店信息包括门店的编号、地址和电话：销售包括销售数据和销售日期等。
对原有设计进行以下修改以实现该需求：
（1）在图中体现门店信息及车型销售情况，并标明新增的实体和联系，及其所要属性。
（2）给出新增加的关系模式新标准主键和外键约束。
（2022年5月数据库系统工程师科目二试题一）
某市为了规范疫苗接种工作，提升效率，并为抗击疫情提供疫苗接种数据支撑，需要开发一个信息系统。请根据下述需求描述完成该系统的数据库设计。
【需求描述】
(1)记录疫苗供应商的信息，包括供应商名称、地址和一个电话。
(2)记录接种医院的信息，包括医院名称、地址和一个电话。
(3)记录被接种者个人信息，包括姓名、身份证号和一个电话。
(4)记录接种者的疫苗接种信息，包括接种医院信息、被接种者信息、疫苗供应商名称和接种日期。为了提高免疫力，接种者可能需要进行多次疫苗接种(每天最多接种一次)，但每次都可以在全市任意一家医院进行疫苗接种。
【概念模型设计】

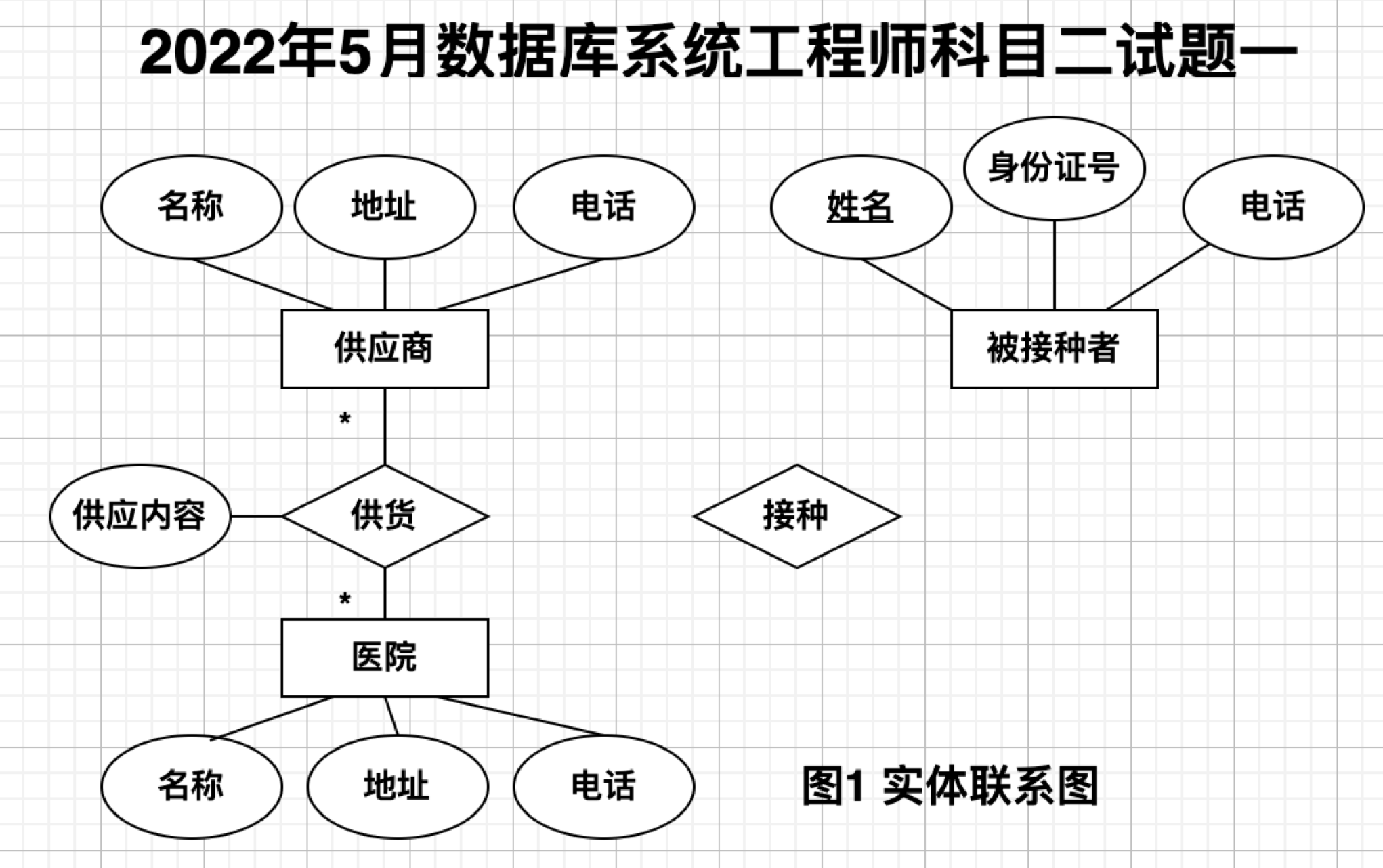

根据需求阶段收集的信息，设计的实体联系图(不完整)如图1所示。
【逻辑结构设计】
根据概念模型设计阶段完成的实体联系图，得出如下关系模式(不完整):
供应商(供应商名称，地址，电话)
医院(医院名称，地址，电话)
供货(供应商名称，(a)，供货内容)
被接种者(姓名，身份证号，电话)
接种(被接种者身份证号，(b)，医院名称，供应商名称)
【问题1】(4分)
根据问题描述，补充图1的实体联系图(不增加新的实体)。
【问题2】(4分)
补充逻辑结构设计结果中的(a)、(b)两处空缺，并标注主键和外键完整性约束。
【问题3】(7分)
若医院还兼有核酸检测的业务，检测者可能需要进行多次核酸检测(每天最多检测一次)，但每次都可以在全市任意一家医院进行检测。
请在图1中增加"被检测者"实体和相应的属性、医院和被检测者之间的"检测"联系和必要的属性，并给出新增加的关系模式。
"被检测者"实体包括姓名、身份证号、住址和一个电话。"检测"联系需要包括检测日期和检测结果等。
（2021年5月数据库系统工程师科目二试题一）
某社区蔬菜团购网站，为规范商品收发流程，便于查询客户订单情况，需要开发一个信息系统。请根据下述需求描述完成该系统的数据库设计。
【需求描述】
（1）记录蔬菜供应商的信息，包括供应商编号、地址和一个电话。
（2）记录社区团购点的信息，包括团购点编号、地址和一个电话。
（3）记录客户信息，包括客户姓名和一个电话。客户可以在不同的社区团购点下订单，不直接与蔬菜供应商发生联系。
（4）记录客户订单信息，包括订单编号、团购编号、客户电话、订单内容和日期。
【概念模型设计】

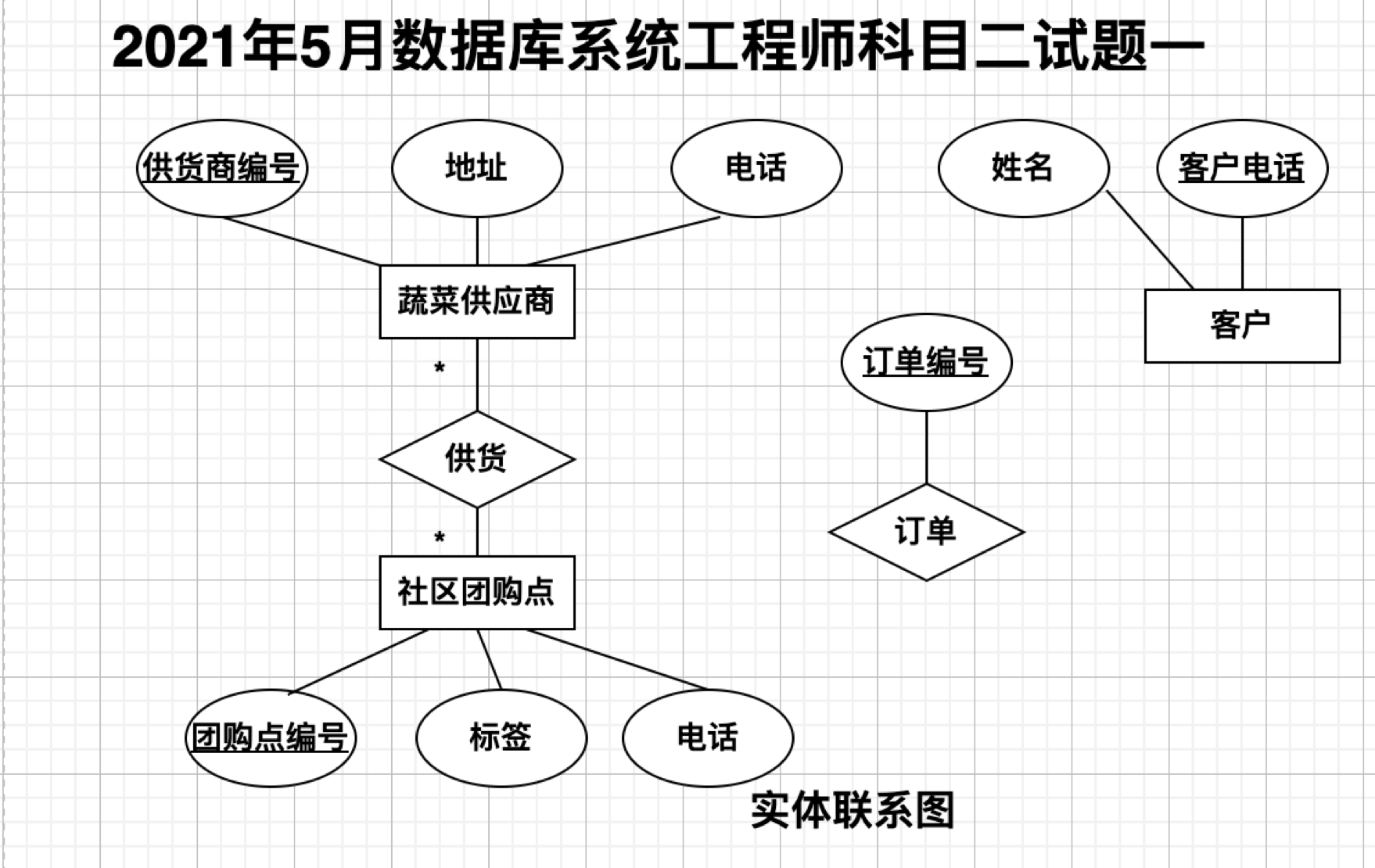

根据需求阶段收集的信息，设计的实体联系图（不完整）如下图所示。
【逻辑结构设计】
根据概念模型设计阶段完成的实体联系图，得出如下关系模式（不完整）：
蔬菜供货商（供货商编号，地址，电话）
社区团购点（团购点编号，地址，电话）
供货（供货商编号，（a））
客户（姓名，客户电话）
订单（订单编号，团购点编号，（b）,订单内容，日期）
【问题1】（6分）
根据问题描述，补充图中的实体联系图
【问题2】（4分）
补充逻辑结构设计结果中的（a）(b)两外空缺及完整性约束关系。
【问题3】（5分）
若社区蔬菜团购网站还兼有代收快递的业务，请增加新的“快递”实体，并给出客户实体和快递实体之间的“收取”联系，对实体联系图进行补充。“快递”关系模式包括快递编号、客户电话和日期。
（2020年5月数据库系统工程师科目二试题一）
某小区快递驿站代为收发各家快递公司的包裹，为规范包裹收发流程，提升效率，需要开发一个信息系统。请根据下述需求描述完成该系统的数据库设计。
【需求描述】
（1）记录快递公司和快递员的信息。快递公司信息包括公司名称、地址和一个电话；快递员信息包括姓名、手机号和所属公司名称。一个快递公司可以有若干快递员，一个快递员只能属于一家快递公司。
（2）记录客户信息，客户信息包括姓名、手机号码和客户等级。驿站对客户进行等级评定，等级高的客户在驿站投递包裹有相应的优惠。
（3）记录包裹信息，便于快递查找和管理。包裹信息包括包裹编号、包裹到达驿站时间、客户手机号码和快递员手机号码。快递驿站每个月根据收发的包裹数量，与各快递公司结算代收发的费用。
【概念模型设计】

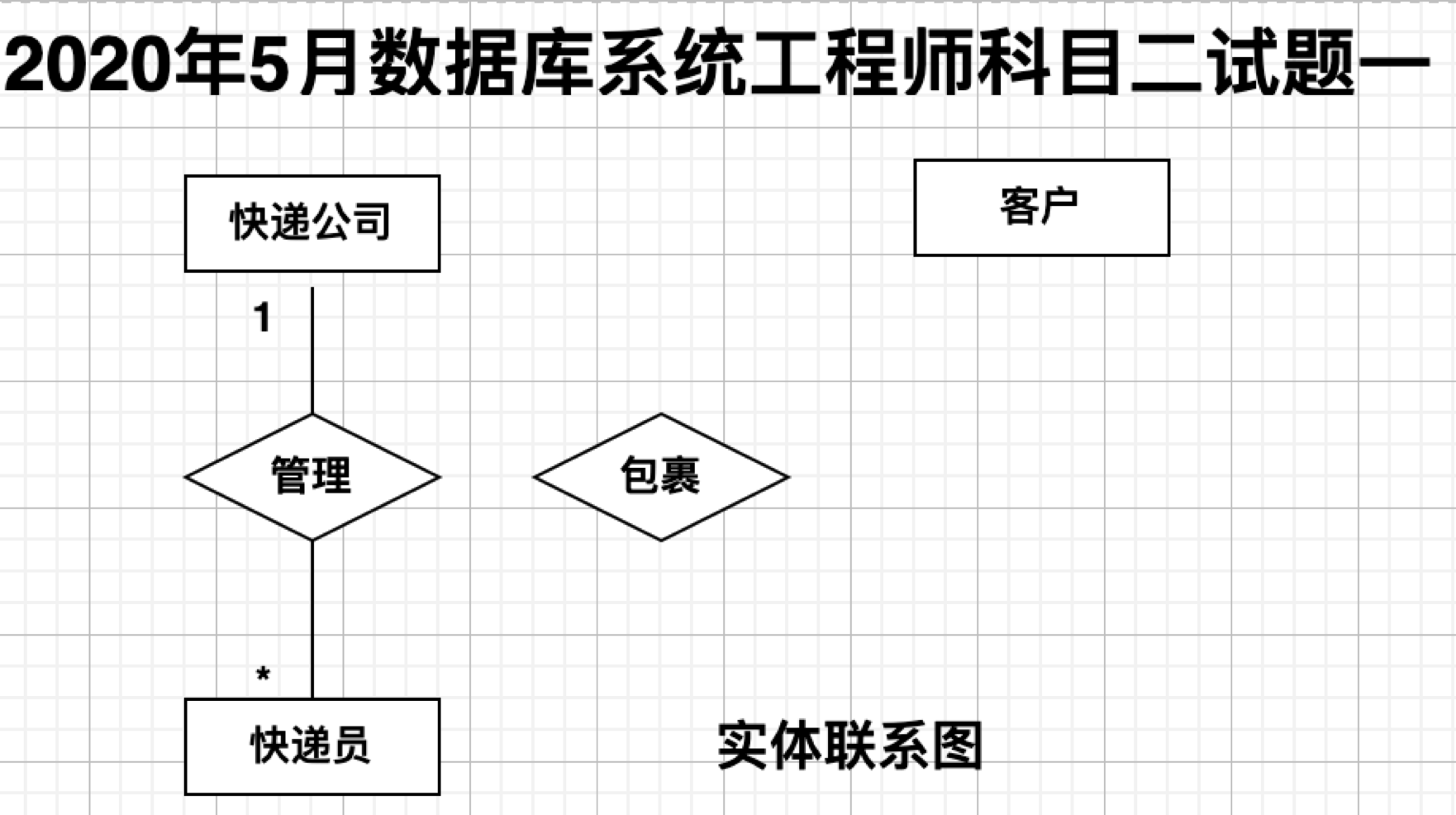

根据需求阶段收集的信息，设计的实体联系图（不完整）如图所示。
【逻辑结构设计】
根据概念模型设计阶段完成的实体联系图，得出如下关系模式（不完整）：
快递公司（公司名称，地址，电话）
快递员（姓名，快递员手机号码，（a））
客户（姓名，客户手机号码，客户等级）
包裹（编号，到达时间，（b）, 快递员手机号码 ）
【问题1】（6分）
根据问题描述，补充实体联系图
【问题2】（4分）
补充逻辑结构设计结果中的（a）(b)两外空缺及完整性约束关系。
【问题3】（5分）
若快递驿站还兼有代缴水电费业务，请增加新的“水电费缴费记录”实体，并给出客户和水电缴费记录之间的“缴纳”联系，对实体联系较长进行补充。“水电费缴费记录”的关系模式，并说明其完整性约束。
（2019年5月数据库系统工程师科目二试题一）
某学校欲开发一学生跟踪系统，以便更自动化、更全面地对学生在校情况（到课情况和健康状态等）进行管理和追踪，使家长能及时了解子女的到课情况和健康状诚，并在有健康问题时及时与医护机构对接。该系统的主要功能是：
（1）采集学生状态，通过对学生卡传感器，采集学生心率、体温（摄氏度）等健康指标及其所在位置等信息并记录。每张学生卡有唯一的标识ID与一个学生对应。
（2）健康状态告警。在学生健康状态出问题时，系统向班主任、家长和医护机构健康服务系统发出健康状态警告，由医护机构健康服务系统通知相关医生进行处理。
（3）到课检查。综合比对学生状态、课表以及所处校园场所之间的信息对学生到课情况进行判定。对旷课学生，向其家长和斑主任发送旷课警告。
（4）汇总在校情况。定期汇总在校情况，并将报告发送给家长和班主任。
（5）家长注册。家长注册使用该系统，指定自己子女，存入家长信息，待审核。
（6）基础信息管理。学校管理人员对学生及其所用学生卡和班主任、课表（班级、上课时间及场所等）、校园场所（名称和所在位置区域）等基础信息进行管理；对家长注册申请进行审核，更新家长状态，将家长ID加入学生信息记录中使家长与其子女进行关联，向家长发送注册结果。一个学生至少有一个家长，可以有多个家长。课表信息包括班级、班主任、时间和位置等。

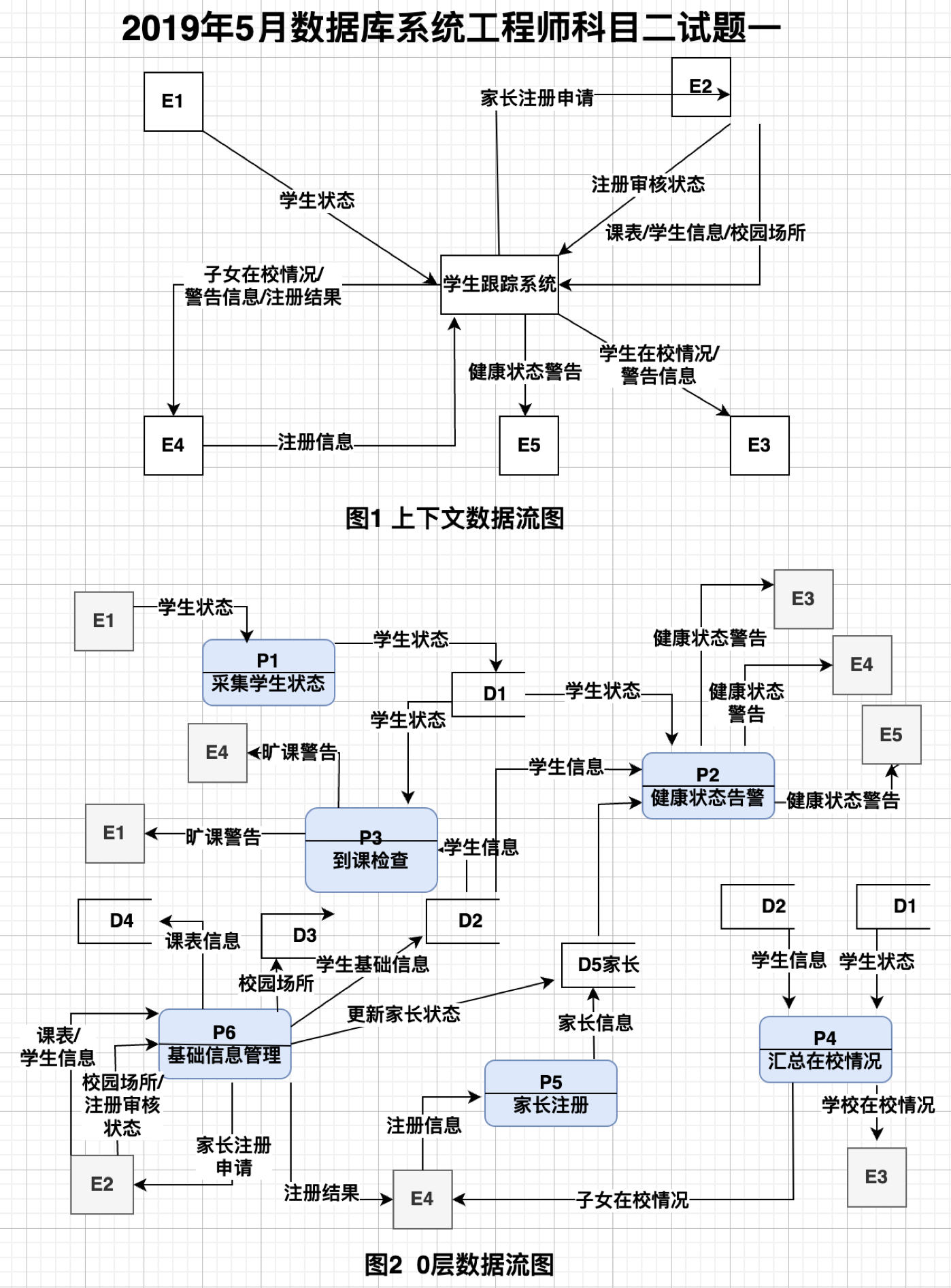

现采用结构化方法地学生跟踪系统进行分析与设计，获得如下图1所示的上下文数据流图和图2所示的0层数据流图。
【问题1】（5分）
使用说明中的词语，给出图1中的实体E1-E5的名称
【问题2】（4分）
使用说明中的词语，给出图2中的数据存储D1-D4的名称
【问题3】（3分）
根据说明和图中术语，补充图2中缺失的数据流及其起点和终点（三条即可）。
【问题4】（3分）
根据说明中的术语，说明图1中数据流“学生状态”和“学生信息”的组成。
（2018年5月数据库系统工程师科目二试题一）
某医疗护理机构为老年人或有护理需求者提供专业护理，现欲开发一基于Web的医疗管理系统，以改善医疗护理效率。该系统的主要功能如下：
（1）通用信息查询。客户提交通信信息查询请求，查询通用信息表，返回查询结果。
（2）医生聘用。医生提出应聘/辞职申请，交由主管进行聘用/解聘审批，更新应征表，并给医生反馈聘用/解聘结果，删除解聘医生的出诊安排。
（3）预约处理。医生安排出诊时间，存入医生出诊时间表：根据客户提交的预约查询请求，查询在职医生及其服帖诊时间等预约所需数据并返回：创建预约，提交预约请求，在预约表中新增预约记录，更新所约医生出诊时间并给医生发送预约通知；给客户反馈预约结果。
（4）药品管理。医生提交处方，根据药品名称从药品数据中查询相关药品库存信息，开出药品，更新对应药品的库存以及预约表中的治疗信息；给医生发送“药品已开出”反馈。
（5）报表创建。根据主管提交的报表查询请求（报表类型和时间段），从预约数据、通用信息、药品库存数据、医生以及医生出诊时间中进行查询，生成报表返回给主管。

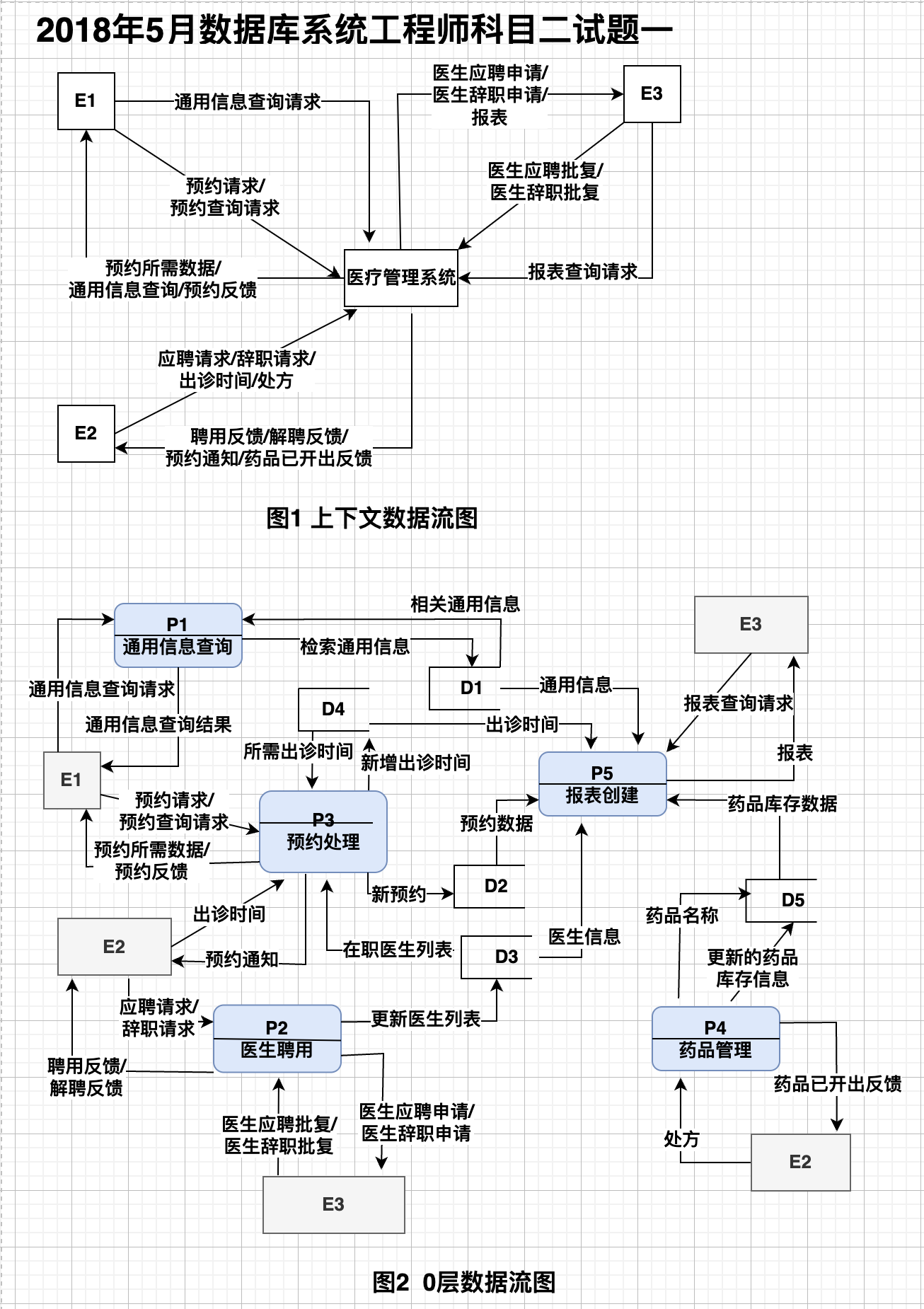

现采用结构化方法对医疗管理系统进行分析与设计，获得如图1所示的上下文数据流图和图2所示的0层数据流图。
【问题1】（3分）
使用说明中的词语，给出图1中的实体E1至E3的名称。
【问题2】（5分）
使用说明中的词语，给出图2中的数据存储D1至D5的名称
【问题3】（4分）
使用说明和图中术语，补充图2中缺失的数据流及其起点和终点
【问题4】（3分）
使用说明中的词语，说明“预约处理”可以分解为哪些子加工，并说明建模图1 和图2时如何保持数据流图平衡。
（2017年5月数据库系统工程师科目二试题一）
某医疗器械公司作为复杂医疗产品的集成商，必须保持高质量部件的及时供应。为了实现这一目标，该公司欲开发一采购系统。系统的主要功能如下：
检查库存水平。采购部门针对低存量部件及库存量提交采购请求，向其供应商（通过供应商文件访问供应商数据）下达采购订单，并存储于采购订单文件中。
下达采购订单。采购部门针对低存量部件及库丰量提交采购请求，向其供应商（通过供应商文件访问供应商数据）下达采购订单，并存储于采购订单文件中。
交运部件。当供应商提交提单并交运部件时，运输和接收（S/R）部门通过执行以下三步过程接收货物：
（1）验收装运部件。通过访问采购订单并将其与提单进行比较来验证装运的部件，并将提单信息发给S/R职员。如果收货部件项目出现在采购订单和提单上，则已验证的提单和收货部件项目将被送去检验。否则，将S/R职员提交的装运错误信息生成装运错误通知发送给供应商。
（2）检验部件质量。通过访问质量标准来检查装运部件的质量，并将已验证的提单发给检验员。如果部件满足所有质量标准，则将其添加到接收的部件列表用于更新部件库存。如果部件未通过检查，则将检验员创建的缺陷装运信息生成缺陷装运通知发送给供应商。
（3）更新部件库存。库管员根据收到的接收的部件列表添加本次采购数量，与原有库存量累加来更新库存部件中的库存量。标记订单采购完成。

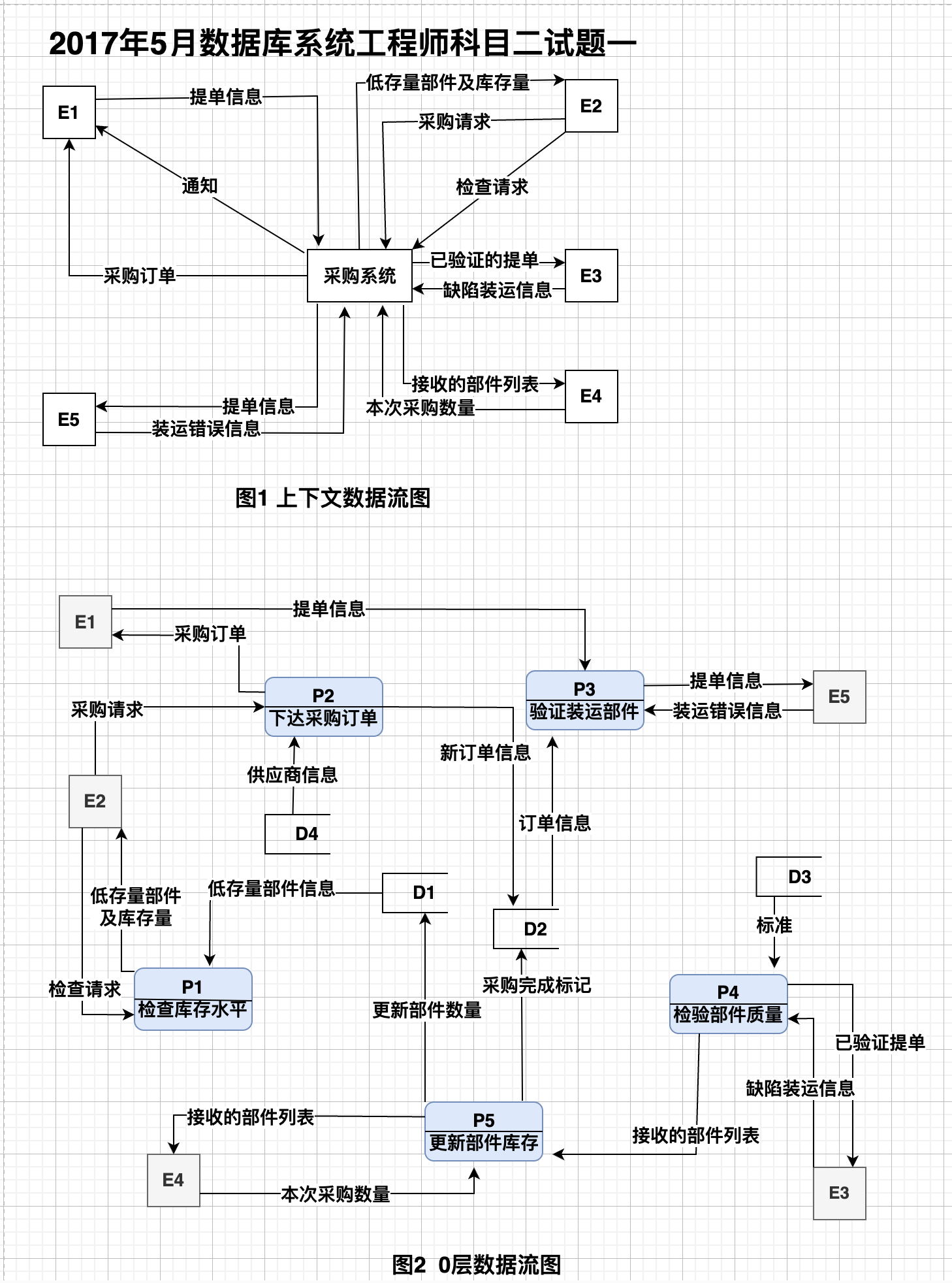

现采用结构化方法对该采购系统进行分析与设计，获得如图1所示的上下文数据流图和图2所示的0层数据流图。

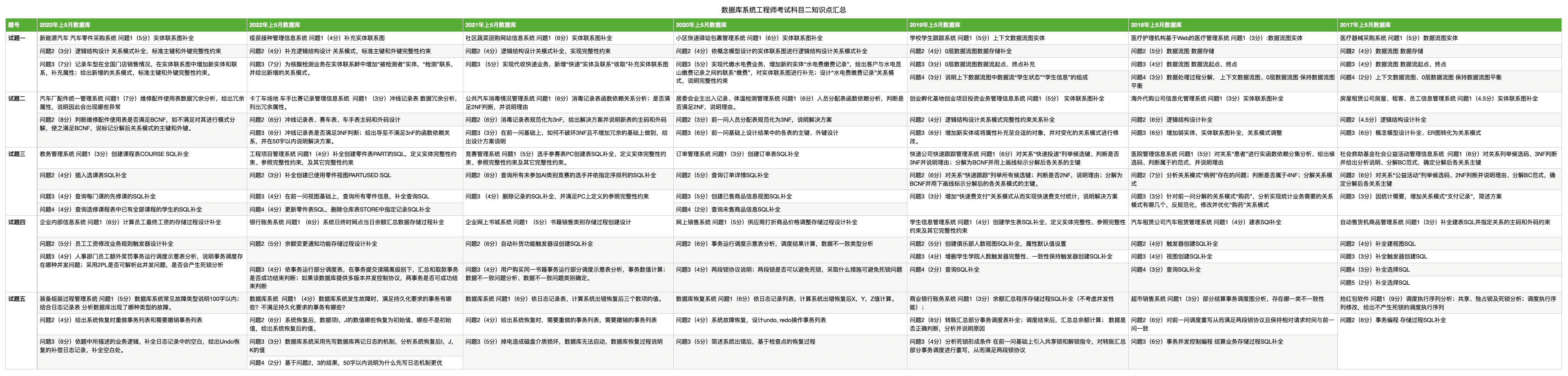

科目二知识点汇总
