前言
第三篇VACUUM内核原理解析姗姗来迟，前两篇介绍了 index by pass、skip_pages 等
今天与各位再次聊聊 vacuum 其他鲜为人知的特性和有趣的特性——碎片整理。
vacuum phase
让我们先回顾下 vacuum 各个阶段会做的事情。在代码中总共细分了 6 个阶段，对应 pg_stat_progress_vacuum 中的各个阶段，此处我们简化一下，划分为 3 个阶段。
/* Phases of vacuum (as advertised via PROGRESS_VACUUM_PHASE) */
#define PROGRESS_VACUUM_PHASE_SCAN_HEAP 1 scanning heap
#define PROGRESS_VACUUM_PHASE_VACUUM_INDEX 2 vacuuming indexes
#define PROGRESS_VACUUM_PHASE_VACUUM_HEAP 3 vacuuming heap
#define PROGRESS_VACUUM_PHASE_INDEX_CLEANUP 4 cleaning up indexes
#define PROGRESS_VACUUM_PHASE_TRUNCATE 5 truncating heap
#define PROGRESS_VACUUM_PHASE_FINAL_CLEANUP 6 performing final cleanup
当然，也可以参照 The Internals of PostgreSQL 中讲述的流程
(1) FOR each table
(2) Acquire a ShareUpdateExclusiveLock lock for the target table
/* The first block */
(3) Scan all pages to get all dead tuples, and freeze old tuples if necessary
(4) Remove the index tuples that point to the respective dead tuples if exists
/* The second block */
(5) FOR each page of the table
(6) Remove the dead tuples, and Reallocate the live tuples in the page
(7) Update FSM and VM
END FOR
/* The third block */
(8) Clean up indexes
(9) Truncate the last page if possible
(10 Update both the statistics and system catalogs of the target table
Release the ShareUpdateExclusiveLock lock
END FOR
/* Post-processing */
(11) Update statistics and system catalogs
(12) Remove both unnecessary files and pages of the clog if possible
first phase
第一阶段对应 scanning heap 和 vacuuming indexes ：
扫描表，获取死元组的列表，此过程受到 maintenance_work_mem 参数的影响 根据需要，冻结相应元组 清理索引项 (指向死元组的条目)
第一阶段有一个细节需要提一下：vacuum 和 autovacuum 用于存放死元组的内存有上限——1GB，意味着即使你将 maintenance_work_mem 或 autovacuum_work_mem 参数设置为最大值 (最大值超过了 1GB) 也没用。这和默认的 segment size limit 相匹配。
此限制在官网上也有所描述：
maintenance_work_mem：Note that for the collection of dead tuple identifiers, VACUUM is only able to utilize up to a maximum of 1GB of memory.
autovacuum_work_mem：For the collection of dead tuple identifiers, autovacuum is only able to utilize up to a maximum of 1GB of memory, so setting autovacuum_work_mem to a value higher than that has no effect on the number of dead tuples that autovacuum can collect while scanning a table.
second phase
移除堆中死元组 (移除表中死元组是在这个阶段做的，第一阶段收集索引条目，然后在此阶段删除对应死元组) 更新 FSM 和 VM 文件 (per page) 整理碎片 (per page)
此阶段主要会设计到一个碎片整理，本文也会重点聊一聊。
final phase
调用 index_vacuum_cleanup 执行 index cleanup (以前的函数叫 lazy_cleanup_index) 更新系统表和相关统计信息，比如 relages/reltuples/relallvisible 等等 堆截断，满足阈值则"咬断"文件末尾的尾巴
当一个索引页面中的所有元组都被删除，即索引页面被删空后，vacuum 会将这个页面从BTREE 中删除，(index cleanup本想直译成索引清理，但是和index vacuuming就有点重复的味道了，所以保留原样)，删除操作会从叶子节点开始，14 中做了一个优化，我印象深刻：Reduced Bloat with Bottom-Up Deletion。
碎片整理

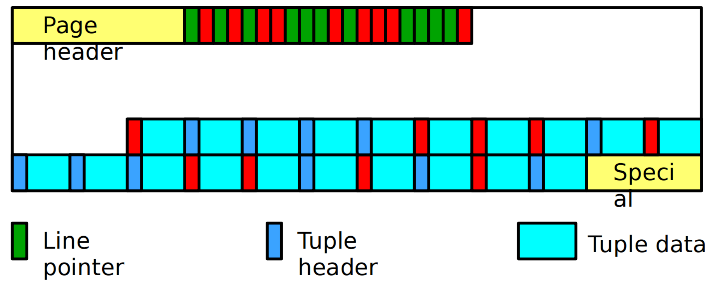

这一篇让我们重点聊聊碎片整理。我们知道 vacuum 用于清理页面内的死元组

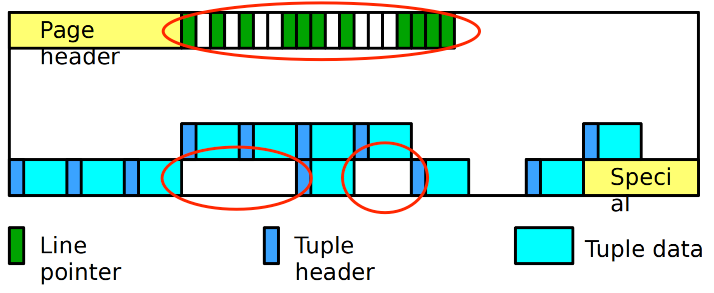

那么清理完之后，页面内就会有"空洞"，页面内的碎片

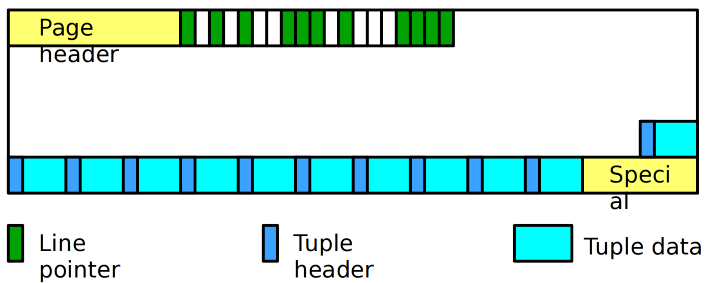

为此，PostgreSQL 会重排，将数据重新挪动，紧实碎片
不过此阶段那些 line pointer 并不会被移除，在后面重用，如果 LP 被移除的话，那么相应的索引也需要改变。
可以看到，Tuple_3 的位置到了被删除的 Tuple_2 的位置。
这便是碎片整理，可以防止页面内碎片化。让我们验证一下
postgres=# create table test(id int,info text);
CREATE TABLE
postgres=# insert into test values(1,'hello');
INSERT 0 1
postgres=# insert into test values(100,'world');
INSERT 0 1
postgres=# insert into test values(2,'xiongcc');
INSERT 0 1
postgres=# checkpoint ;
CHECKPOINT
postgres=# select pg_relation_filepath('test');
pg_relation_filepath
----------------------
base/5/58559
(1 row)
postgres=# SELECT lp,lp_off,lp_flags,t_ctid,t_data,infomask(t_infomask,1)as infomask,infomask(t_infomask,2)as infomask2 FROM heap_page_items(get_raw_page('test', 0));
lp | lp_off | lp_flags | t_ctid | t_data | infomask | infomask2
----+--------+----------+--------+----------------------------+--------------------------+-----------
1 | 8152 | 1 | (0,1) | \x010000000d68656c6c6f | XMAX_INVALID|HASVARWIDTH |
2 | 8112 | 1 | (0,2) | \x640000000d776f726c64 | XMAX_INVALID|HASVARWIDTH |
3 | 8072 | 1 | (0,3) | \x020000001178696f6e676363 | XMAX_INVALID|HASVARWIDTH |
(3 rows)
postgres=# \! sh encode.sh
TID: 1 data offset: 8152 length: 34 binary: 0000000001000100 1001111111011000
TID: 2 data offset: 8112 length: 34 binary: 0000000001000100 1001111110110000
TID: 3 data offset: 8072 length: 36 binary: 0000000001001000 1001111110001000
TID: 4 data offset: 0 length: 0 binary: 0000000000000000 0000000000000000
TID: 5 data offset: 0 length: 0 binary: 0000000000000000 0000000000000000
TID: 6 data offset: 0 length: 0 binary: 0000000000000000 0000000000000000
TID: 7 data offset: 0 length: 0 binary: 0000000000000000 0000000000000000
TID: 8 data offset: 0 length: 0 binary: 0000000000000000 0000000000000000
TID: 9 data offset: 0 length: 0 binary: 0000000000000000 0000000000000000
TID: 10 data offset: 0 length: 0 binary: 0000000000000000 0000000000000000
现在让我们删除第二条数据，同时做个 vacuum，观察底层数据文件的变化
postgres=# delete from test where id = 100;
DELETE 1
postgres=# vacuum test;
VACUUM
postgres=# checkpoint;
CHECKPOINT
postgres=# SELECT lp,lp_off,lp_flags,t_ctid,t_data,infomask(t_infomask,1)as infomask,infomask(t_infomask,2)as infomask2 FROM heap_page_items(get_raw_page('test', 0));
lp | lp_off | lp_flags | t_ctid | t_data | infomask | infomask2
----+--------+----------+--------+----------------------------+-----------------------------------------+-----------
1 | 8152 | 1 | (0,1) | \x010000000d68656c6c6f | XMAX_INVALID|XMIN_COMMITTED|HASVARWIDTH |
2 | 0 | 0 | | | |
3 | 8112 | 1 | (0,3) | \x020000001178696f6e676363 | XMAX_INVALID|XMIN_COMMITTED|HASVARWIDTH |
(3 rows)
postgres=# \! sh encode.sh
TID: 1 data offset: 8152 length: 34 binary: 0000000001000100 1001111111011000
TID: 2 data offset: 0 length: 0 binary: 0000000000000000 0000000000000000
TID: 3 data offset: 8112 length: 36 binary: 0000000001001000 1001111110110000
TID: 4 data offset: 0 length: 0 binary: 0000000000000000 0000000000000000
TID: 5 data offset: 0 length: 0 binary: 0000000000000000 0000000000000000
TID: 6 data offset: 0 length: 0 binary: 0000000000000000 0000000000000000
TID: 7 data offset: 0 length: 0 binary: 0000000000000000 0000000000000000
TID: 8 data offset: 0 length: 0 binary: 0000000000000000 0000000000000000
TID: 9 data offset: 0 length: 0 binary: 0000000000000000 0000000000000000
TID: 10 data offset: 0 length: 0 binary: 0000000000000000 0000000000000000
注意观察第三行数据的偏移量，已经从 8072 被挪到了 8112，并且第二行数据的 lp_flags 变成了 0，说明行指针并没有被移除。
0 : LP_UNUSED , 未使用，对应的 lp_len 总是为 0 1 : LP_NORMAL , 正常使用，对应的 lp_len 总是大于 0 2 : LP_REDIRECT , HOT 特性中重定向的 Tuple，对应的 lp_len = 0 3 : LP_DEAD , dead 状态，对应的存储空间 lp_len 不确定，可能为 0，可能大于 0
现在，让我们重新插入第二行数据
postgres=# insert into test values(100,'world');
INSERT 0 1
postgres=# checkpoint;
CHECKPOINT
postgres=# \! sh encode.sh
TID: 1 data offset: 8152 length: 34 binary: 0000000001000100 1001111111011000
TID: 2 data offset: 8072 length: 34 binary: 0000000001000100 1001111110001000
TID: 3 data offset: 8112 length: 36 binary: 0000000001001000 1001111110110000
TID: 4 data offset: 0 length: 0 binary: 0000000000000000 0000000000000000
TID: 5 data offset: 0 length: 0 binary: 0000000000000000 0000000000000000
TID: 6 data offset: 0 length: 0 binary: 0000000000000000 0000000000000000
TID: 7 data offset: 0 length: 0 binary: 0000000000000000 0000000000000000
TID: 8 data offset: 0 length: 0 binary: 0000000000000000 0000000000000000
TID: 9 data offset: 0 length: 0 binary: 0000000000000000 0000000000000000
TID: 10 data offset: 0 length: 0 binary: 0000000000000000 0000000000000000
postgres=# SELECT lp,lp_off,lp_flags,t_ctid,t_data,infomask(t_infomask,1)as infomask,infomask(t_infomask,2)as infomask2 FROM heap_page_items(get_raw_page('test', 0));
lp | lp_off | lp_flags | t_ctid | t_data | infomask | infomask2
----+--------+----------+--------+----------------------------+-----------------------------------------+-----------
1 | 8152 | 1 | (0,1) | \x010000000d68656c6c6f | XMAX_INVALID|XMIN_COMMITTED|HASVARWIDTH |
2 | 8072 | 1 | (0,2) | \x640000000d776f726c64 | XMAX_INVALID|HASVARWIDTH |
3 | 8112 | 1 | (0,3) | \x020000001178696f6e676363 | XMAX_INVALID|XMIN_COMMITTED|HASVARWIDTH |
(3 rows)
postgres=# select * from test;
id | info
-----+---------
1 | hello
100 | world ---给人还在原来第二行位置的错觉
2 | xiongcc
(3 rows)
可以看到，第二行数据给人还在删除前"位置"的错觉，但是可以看到其偏移量已经变成了 8072，说明位于底层数据文件的第三行了。这是因为查询是顺序扫描的，根据 LP 挨个取出相应的数据，所以是 (0,1)，(0,2)，(0,3)，这便是碎片整理。
深入细节
让我们再深入一下，页内碎片整理是如何实现的：
删除第三行数据然后拷贝到第二行的位置？ 这样会不会导致膨胀？

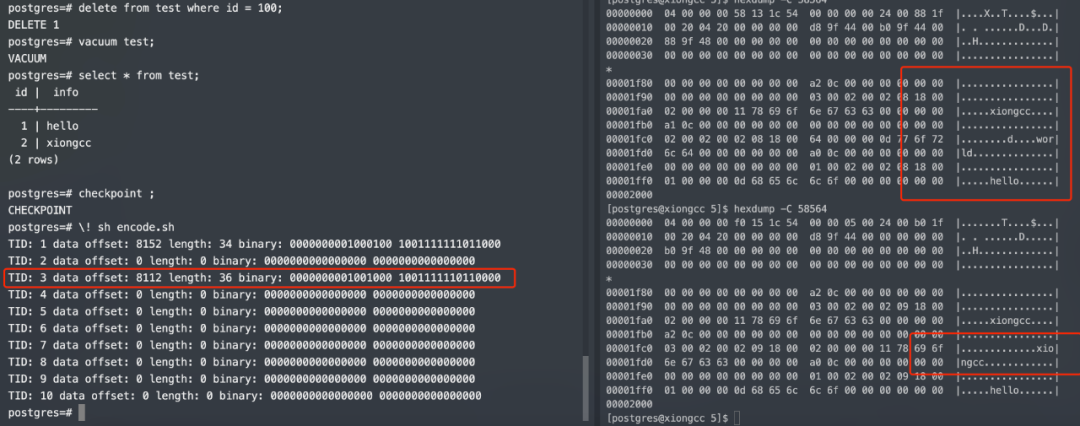

其实我刚刚的操作已经透露了答案，第二次解析数据块，第三行数据还在那里。让我们用 hexdump 再来验证一下
十分清晰，将第三行数据"拷贝"到了第二行的位置。让我们看下源码实现，我通过 DTRACE 很快就定位到了源码的位置：compactify_tuples
/*
* After removing or marking some line pointers unused, move the tuples to
* remove the gaps caused by the removed items and reorder them back into
* reverse line pointer order in the page.
*
* This function can often be fairly hot, so it pays to take some measures to
* make it as optimal as possible.
...
...
可以看到其实现就是通过 memcpy 和 memmove 来进行拷贝的，包括 HOT 更新也是类似流程 PageRepairFragmentation → compactify_tuples。
因此这个现象就说得通了，当 vacuum 的时候，调用 compactify_tuples 进行元组拷贝，使页面紧实，随着后续的插入直接覆盖挪动留下来的"坑"
当 PostgreSQL 异常宕机的时候，也会使用 compactify_tuples 进行恢复，备库回放也会。
The compactify_tuples function is used internally in PostgreSQL:
when PostgreSQL starts up after a non-clean shutdown—called crash recovery by the recovery process that is used by physical standby servers to replay changes (as described in the write-ahead log) as they arrive from the primary server by VACUUM
更多细节可以参考 https://www.postgresql.org/message-id/CA+hUKGKMQFVpjr106gRhwk6R-nXv0qOcTreZuQzxgpHESAL6dw@mail.gmail.com 此邮件讨论，简而言之，14 版本后 VACUUM 执行 compactify_tuples 的速度快了 25% 左右。
小结
页面内移动元组，可以避免页面内碎片，好处就是提升空间利用率，减少空洞。
不知不觉已经写了 3 篇 VACUUM 内核剖析了，后续有空再写深入浅出VACUUM内核原理最终章——TOAST和物化视图的处理内幕。让我们拭目以待。

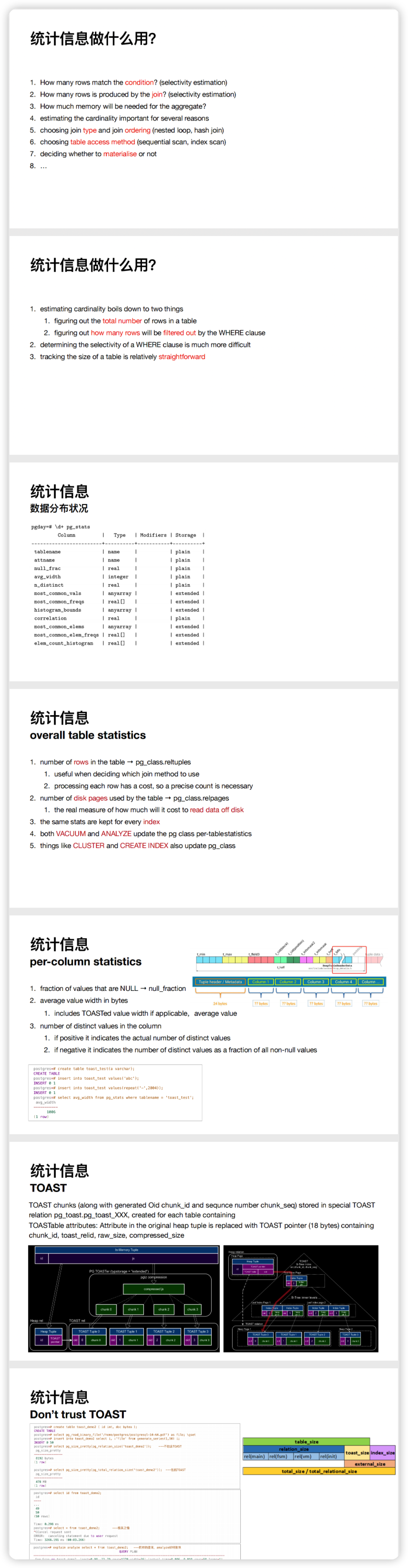

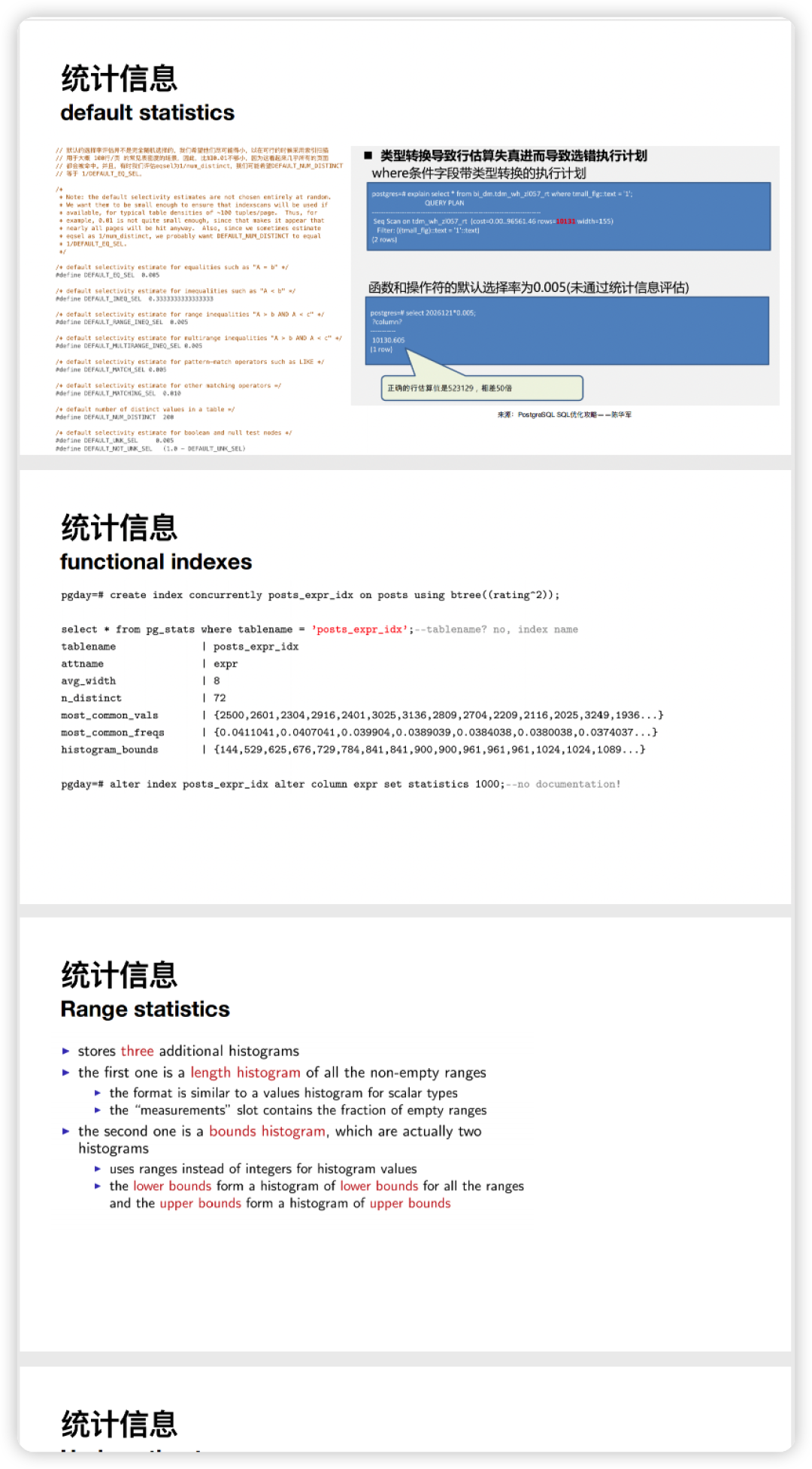

另外，深入剖析PostgreSQL统计信息素材也已完工，后续会考虑公开。先剧透一小波：
