K8S通过Traefik Ingress暴露服务实战

CloudNativeX 2021-09-28

917

Traefik简单原理概览

简单的说，ingress就是从kubernetes集群外访问集群的入口，将用户的URL请求转发到不同的service上。Ingress相当于nginx、apache等负载均衡反向代理服务器，其中还包括规则定义，即URL的路由信息。

Traefik是一款开源的反向代理与负载均衡工具。它最大的优点是能够与常见的微服务系统直接整合，实现自动化动态配置。Traefik通过不断地跟 kubernetes API 打交道，实时的感知后端 service、pod 等变化，比如pod，service 增加与减少等；当得到这些变化信息后，Ingress自动更新配置并热重载，达到服务发现的作用。

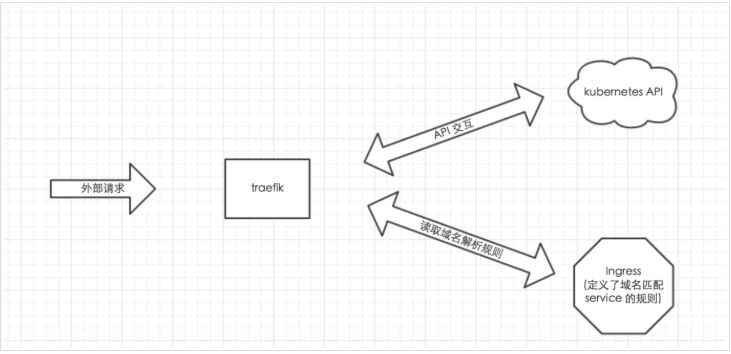

traefik整体架构如下所示。

Traefik主要特性详解

自动熔断

在集群中，当某一个服务大量出现请求错误，或者请求响应时间过久，或者返回500+错误状态码时，我们希望可以主动剔除该服务，也就是不在将请求转发到该服务上，而这一个过程是自动完成，不需要人工执行。Traefik 通过配置很容易就能帮我们实现，Traefik 可以通过定义策略来主动熔断服务。

NetworkErrorRatio() > 0.5：监测服务错误率达到50%时，熔断。

LatencyAtQuantileMS(50.0) > 50：监测延时大于50ms时，熔断。

ResponseCodeRatio(500, 600, 0, 600) > 0.5：监测返回状态码为[500-600]在[0-600]区间占比超过50%时，熔断。

负载均衡策略

Traefik 提供两种负载均衡策略支持。一种是 wrr（加权轮训调度算法），一种是 drr（动态加权循环调度算法）。

wrr是默认的负载均衡策略，新创建的 service 权重都是一样为1，这样的话，请求会平均分给每个服务，但是这样很多时候会出现资源分配不均衡的问题，比如由于集群中每个机器配置不一样，而且服务消耗不一样，假设 A 资源使用率已经很高，而 B 属于空闲状态，如果还是均摊到每个服务的话，会加重 A 的负荷，这时候因该有一种策略能够主动识别并分担更多流量到 B 才对。

drr 就更加智能，它是一种动态加权轮训调度方式，它会记录一段时间内转发到 A 的请求数，跟转发到 B 的请求数对比，转发数量多，说明处理速度快，响应时间快。如果 A 处理请求速度比 B 快，那么就会调整 A 的权重，接下来的一段时间，就会转发更多请求给 A，相应的 B 的转发就少一些。整个过程都在不断的调整权重，实现请求的合理分配，从而达到资源使用最大化。

部署Traefik ingress

创建ingress-rbac.yaml，将用于service account验证。

apiVersion: v1
kind: ServiceAccount
metadata:
  name: ingress
  namespace: kube-system
---
kind: ClusterRoleBinding
apiVersion: rbac.authorization.k8s.io/v1beta1
metadata:
  name: ingress
subjects:
  - kind: ServiceAccount
    name: ingress
    namespace: kube-system
roleRef:
  kind: ClusterRole
  name: cluster-admin
  apiGroup: rbac.authorization.k8s.io

创建Depeloyment部署traefik，如文件名为deployment.yaml

apiVersion: extensions/v1beta1
kind: Deployment
metadata:
  name: traefik-ingress-lb
  namespace: kube-system
  labels:
    k8s-app: traefik-ingress-lb
spec:
  template:
    metadata:
      labels:
        k8s-app: traefik-ingress-lb
        name: traefik-ingress-lb
    spec:
      terminationGracePeriodSeconds: 60
      hostNetwork: true
      restartPolicy: Always
      serviceAccountName: ingress
      containers:
      - image: traefik
        name: traefik-ingress-lb
        resources:
          limits:
            cpu: 1000m
            memory: 3000Mi
          requests:
            cpu: 500m
            memory: 2000Mi
        ports:
        - name: http
          containerPort: 80
          hostPort: 80
        - name: admin
          containerPort: 8580
          hostPort: 8580
        args:
        - --web
        - --web.address=:8580
        - --kubernetes

注意我们这里用的是Deploy类型，没有限定该pod运行在哪个主机上。Traefik的端口是8580。

编写Traefik UI的ingress部署文件，如文件名为traefik-ui.yaml

apiVersion: v1
kind: Service
metadata:
  name: traefik-web-ui
spec:
  selector:
    k8s-app: traefik-ingress-lb
  ports:
  - name: web
    port: 80
    targetPort: 8580
---
apiVersion: extensions/v1beta1
kind: Ingress
metadata:
  name: traefik-web-ui
  namespace: kube-system
spec:
  rules:
  - host: traefik.ui.com
    http:
      paths:
      - path: /
        backend:
          serviceName: traefik-web-ui
          servicePort: web

backend中要配置default namespace中启动的service名字。path就是URL地址后的路径，如traefik.frontend.io/path，service将会接受path这个路径，host最好使用service-name.filed1.filed2.domain-name这种类似主机名称的命名方式，方便区分服务。

配置完成后就可以启动treafik ingress了。

# kubectl create -f .
deployment.extensions/traefik-ingress-lb created
serviceaccount/ingress created
clusterrolebinding.rbac.authorization.k8s.io/ingress created
service/traefik-web-ui created
ingress.extensions/traefik-web-ui created
ingress.extensions/traefik-ingress created

查看是否部署成功

# kubectl get pods -n kube-system | grep traefik
traefik-ingress-lb-57786f6c44-cwr96        1/1     Running   0          2m27s

# kubectl get ingress -o wide --all-namespaces
NAMESPACE     NAME             HOSTS            ADDRESS   PORTS   AGE
kube-system   traefik-web-ui   traefik.ui.com             80      12s

在客户端配置hosts域名解析，如下

172.16.0.180 traefik.ui.com

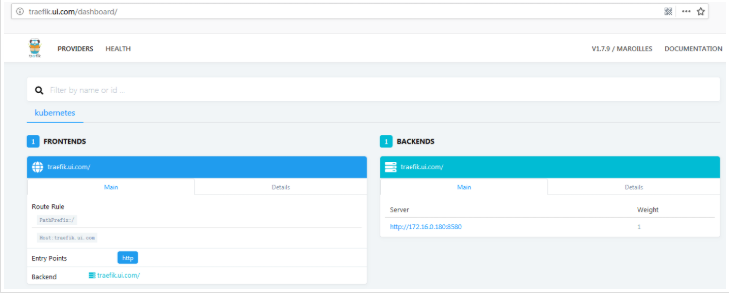

172.16.0.180是traefik pod所在的K8s节点，通过域名traefik.ui.com访问将可以看到dashboard。

左侧黄色部分列出的是所有的rule，右侧绿色部分是所有的backend。

测试

下面模拟部署一个程序，以Nginx 为例，并使用drr动态轮训加权策略。

# cat nginx-deployment.yaml
apiVersion: apps/v1beta1
kind: Deployment
metadata:
  name: nginx-pod
spec:
  replicas: 2
  template:
    metadata:
      labels:
        app: nginx-pod
    spec:
      containers:
      - name: nginx
        image: nginx:1.15.5
        ports:
        - containerPort: 80
---
apiVersion: v1
kind: Service
metadata:
  name: nginx-service
  annotations:
    traefik.ingress.kubernetes.io/load-balancer-method: drr
spec:
  template:
    metadata:
      labels:
        name: nginx-service
        namespace: default
spec:
  selector:
    app: nginx-pod
  ports:
  - port: 80
    targetPort: 80
---
apiVersion: extensions/v1beta1
kind: Ingress
metadata:
  name: nginx-ingress
  annotations:
    kubernetes.io/ingress.class: traefik
spec:
  rules:
  - host: k8s.nginx.com
    http:
      paths:
      - backend:
          serviceName: nginx-service
          servicePort: 80

创建nginx

kubectl apply -f nginx-deployment.yaml
kubectl get pods

同样，修改客户端的hosts文件。在其中加入

172.16.0.180 traefik.ui.com
172.16.0.180 k8s.nginx.com

所有访问这些地址的流量都会发送给172.16.0.180这台主机，就是我们启动traefik的主机。Traefik会解析http请求header里的Host参数将流量转发给Ingress配置里的相应service。

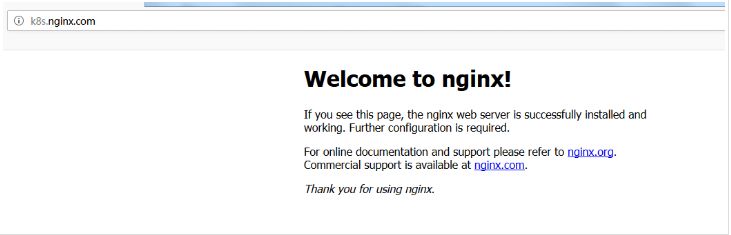

在外部客户端，访问nginx应用的ingress地址

http://k8s.nginx.com/

在K8s集群节点上访问测试

# curl -x 172.16.0.180:80 http://k8s.nginx.com

ingress配置同域名不同路径代理web应用

很多使用我们不想配置太多的域名来区别应用，使用同域名分路径的方式来区别应用就简洁方便很多。ingress也提供了相关的配置。

假设两个应用tomcat-test1和tomcat-test2。这里可配置域名tomcat.test.k8s，通过路径test1、test2来分别代理两个tomcat应用。其中，分路径配置需添加配置：traefik.frontend.rule.type: PathPrefixStrip

# vi ingress-tomcat.yaml
---
apiVersion: extensions/v1beta1
kind: Ingress
metadata:
  name: tomcat-test-web
  namespace: default
  annotations:
    kubernetes.io/ingress.class: traefik
    traefik.frontend.rule.type: PathPrefixStrip
spec:
  rules:
  - host: tomcat.test.k8s
    http:
      paths:
      - path: /test1/
        backend:
          serviceName: tomcat-test1
          servicePort: 8080
      - path: /test2/
        backend:
          serviceName: tomcat-test2
          servicePort: 8080

# kubectl apply -f ingress-tomcat.yaml
# kubectl describe ingress tomcat-test-web

从describe信息和ui界面上可以看到，tomcat.test.k8s分别有了/test1/和/test2/的域名代理以及相对应的后端，可以修改hosts测试一下分路径是否生效：

172.16.0.180  tomcat.test.k8s

测试访问

在线修改资源配置

如果需要在线修改部署的资源，如deployment、service或ingress等，可以使用kubectl edit命令。如修改deployment。

# kubectl get deploy
# kubectl edit deploy nginx-pod

或者直接修改yaml文件后，执行kubectl apply命令更新即可生效。
