Pilot是istio的控制中心，充当指挥官的作用。如果把数据面板的Envoy当作agent端，那么Pilot类似传统C/S架构中的Server服务器端，它通过下发指令控制客户端Envoy完成业务功能，比如流量治理，熔断，灰度等功能。
Pilot在架构上，由用户接口层，抽象模型层，平台适配层和面向Envoy的XDS协议层构成。

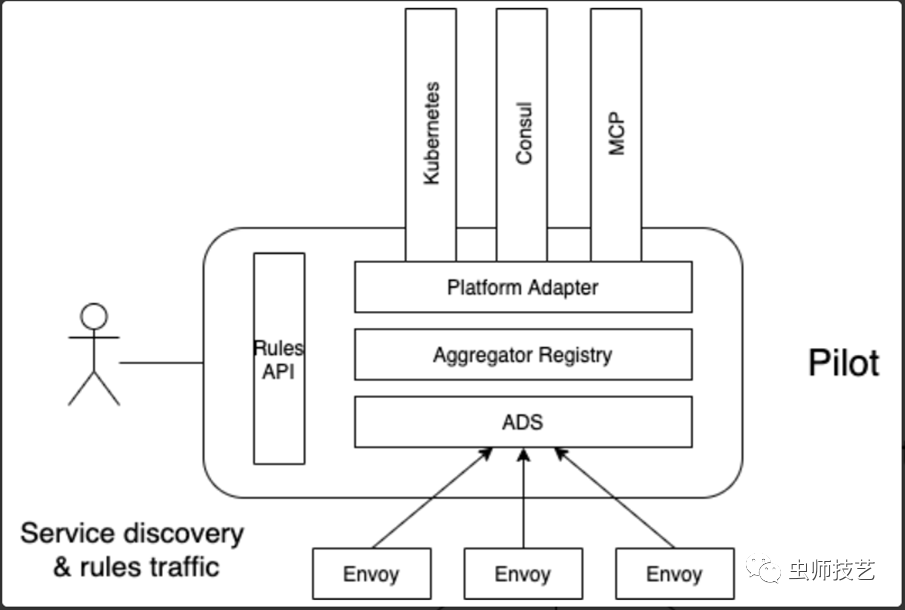

图一: Pilot组成架构
平台适配器（PlatformAdapter）负责监听底层平台，并完成从平台特有的服务模型到Istio规范模型的转换，像接入K8S、Mesos等平台。
用户API接口层，提供了面向业务的高层抽象，面向研发、运维等。
抽象模型层是为了提供不同底层基础平台像k8s、consul等的支持，于是将不同输入来源的数据有一个统一的存储格式。
xDS协议接口是将服务策略和流量规则下发到数据面的Envoy中，提供一套标准的API接口。这篇文章就是介绍XDS协议的基础概念。
xDS协议是Envoy动态获取配置的传输协议，也是Istio与Envoy连接的重要桥梁。
Envoy通过文件系统或者查询一个或者多个管理服务器来动态获取配置。总体来说，这些发现服务及相关API被统称为xDS。xDS是一类发现服务的总称，包含LDS、RDS、CDS、EDS及SDS等
一些基本术语:
Downstream（下游）: 下游主机连接到Envoy，发送请求并接收响应，即发送请求的主机。
Upstream（上游）: 上游主机接收来自Envoy的连接和请求，并返回响应，即接受请求的主机。
Listener（监听器）: 监听器是命名网地址（例如，端口、unixdomain socket 等)，下游客户端可以连接这些监听器。Envoy暴露一个或者多个监听器给下游主机连接。
Cluster（集群）: 集群是指Envoy连接的一组逻辑相同的上游主机。Envoy通过服务发现来发现集群的成员。可以选择通过主动健康检查来确定集群成员的健康状态。Envoy通过负载均衡策略决定将请求路由到集群的哪个成员。
xDS是一类发现服务的总称，包含LDS、RDS、CDS、EDS及SDS等

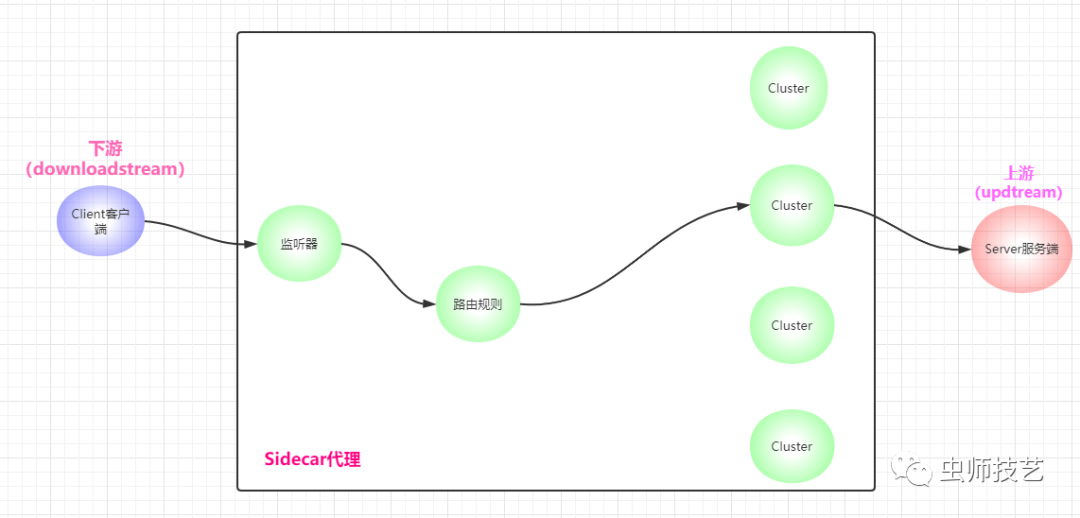

图二: Envoy代理基本术语图示
（1）LDS: Listener发现服务。Listener监听器控制Envoy启动端口监听，目前只支持TCP，并配置L3或L4层过滤器，在网络连接到达后，由网络过滤器堆栈开始处理。Envoy根据监听器的配置，执行不同的代理任务（限流、客户端认证、HTTP连接管理、TCP代理等）。
（2）RDS: Route发现服务，用于 Envoy HTTP连接管理器动态获取路由配置。路由配置包含HTTP头部修改（增加、删除HTTP头部键值）、VirtualHosts（虚拟主机）及VirtualHosts定义的各个路由条目。
（3）CDS: Cluster发现服务，用于动态获取Cluster信息。Envoy Cluster管理器管理着所有的上游Cluster。Envoy一般从Listener（针对TCP协议）或Route（针对HTTP）中抽象出上游Cluster，作为流量转发目标。
（4）EDS: Endpoint发现服务。在Envoy术语中，Cluster成员叫作Endpoint，对于每个Cluster，Envoy都通过EDS API动态获取Endpoint。之所以将EDS作为首选的服务发现机制，是因为：
◎ 与通过DNS解析的负载均衡器进行路由相比，Envoy能明确知道每个上游主机的信息，从而做出更加智能的负载均衡决策。
◎ Endpoint 配置包含负载均衡权重、可用域等附加主机属性，这些属性可用于服务网格负载均衡、统计收集等。
（5）SDS: Secret发现服务，用于在运行时动态获取TLS证书。若没有SDS特性，则在k8s环境下必须创建包含证书的Secret，在代理启动前必须将Secret挂载到Sidecar容器中，如果证书过期，则需要重新部署。在使用SDS后，集中式的SDS服务器将证书分发给所有的Envoy实例，如果证书过期，则服务器会将新的证书分发，Envoy在接收到新的证书后重新加载，不用重新部署。Envoy通过xDS API可以动态获取Listener（监听器）、Route（路由）、Cluster（集群）、Endpoint（集群成员）及Secret（证书）配置。

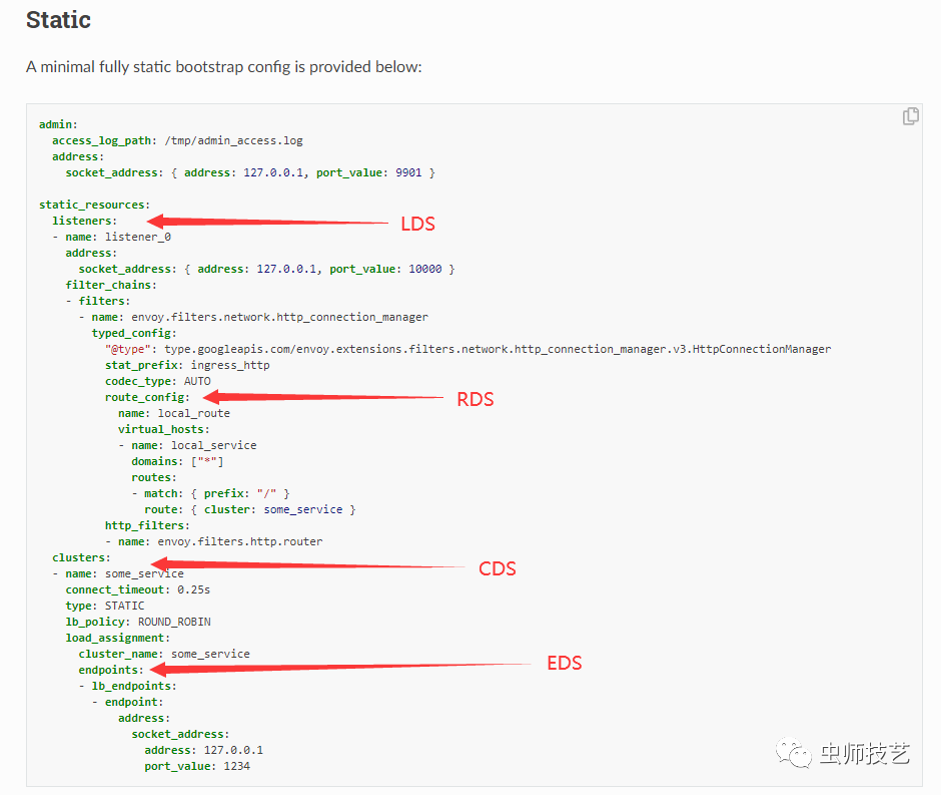

图三：xDS服务发现配置案例
