磐维数据库2.0系列：双中心容灾配置

原创 #5z# 2024-01-06

2297

磐维数据库，简称"PanWeiDB"。是中国移动信息技术中心首个基于中国本土开源数据库打造的面向ICT基础设施的自研数据库产品。其产品内核能力基于华为openGauss开源软件，并进一步提升了系统稳定性。

本文将介绍磐维数据库PanWeiDB 2.0基于gs_sdr工具，且不借助额外存储介质的情况下实现跨区域的异地容灾搭建配置，容灾状态监控、容灾解除、计划内主备切换等功能。

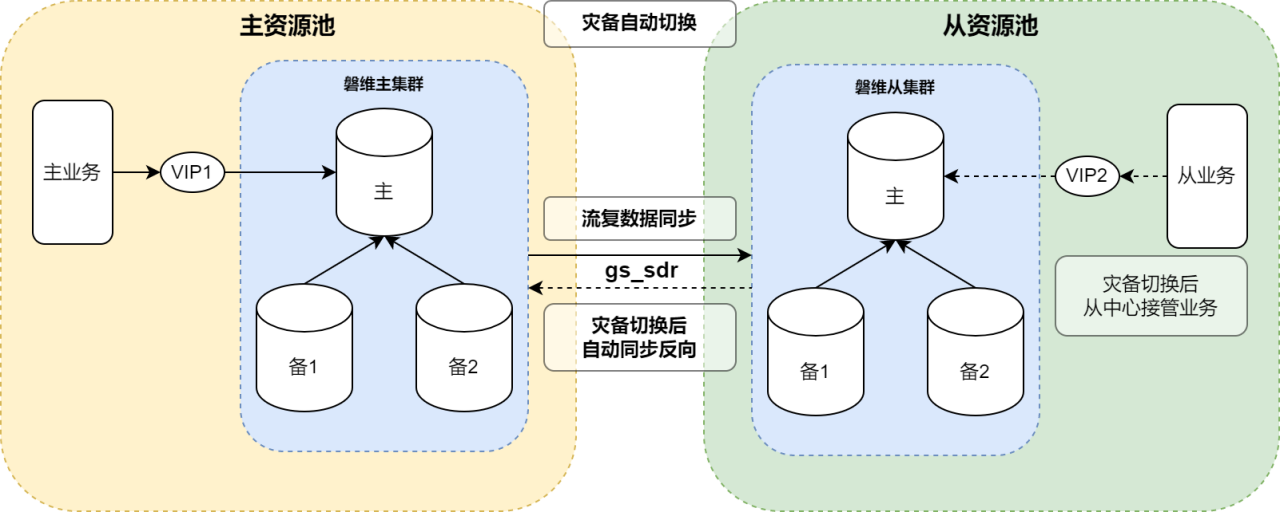

1.系统架构

2.架构优势

主集群具备单集群组网的优点，只有主集群彻底不可用后才需要手动切换。
跨集群（异地）复制链路无论是否发生容灾切换都只有一条，占用网络带宽相对较少。
组网更加灵活，主集群和灾备集群都可以选择不同的组网。
支持灾备集群failover。
支持主备集群计划内switchover。

3.部署双中心集群

参考磐维2.0集中式安装的两种方式分别在两个中心搭建两套集群，注意确保两个集群安装用户一致。

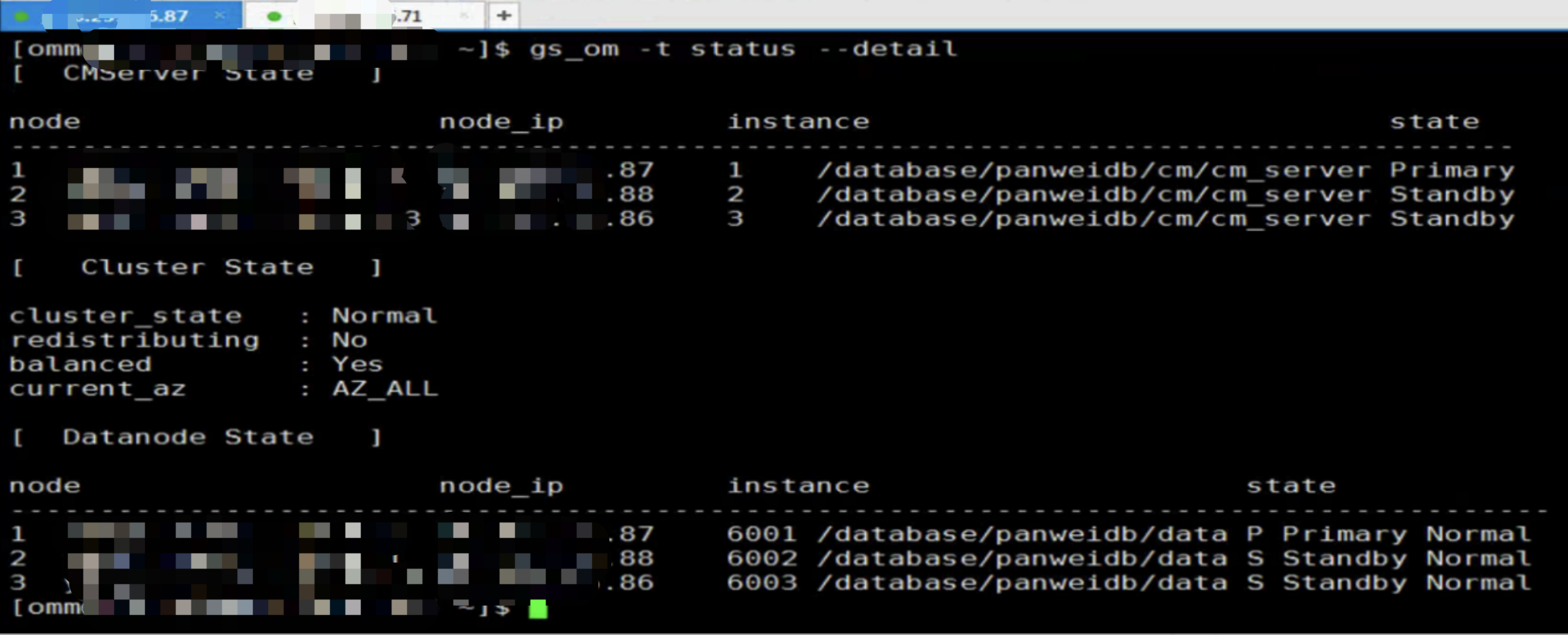

主中心集群部署后的初始状态如下：

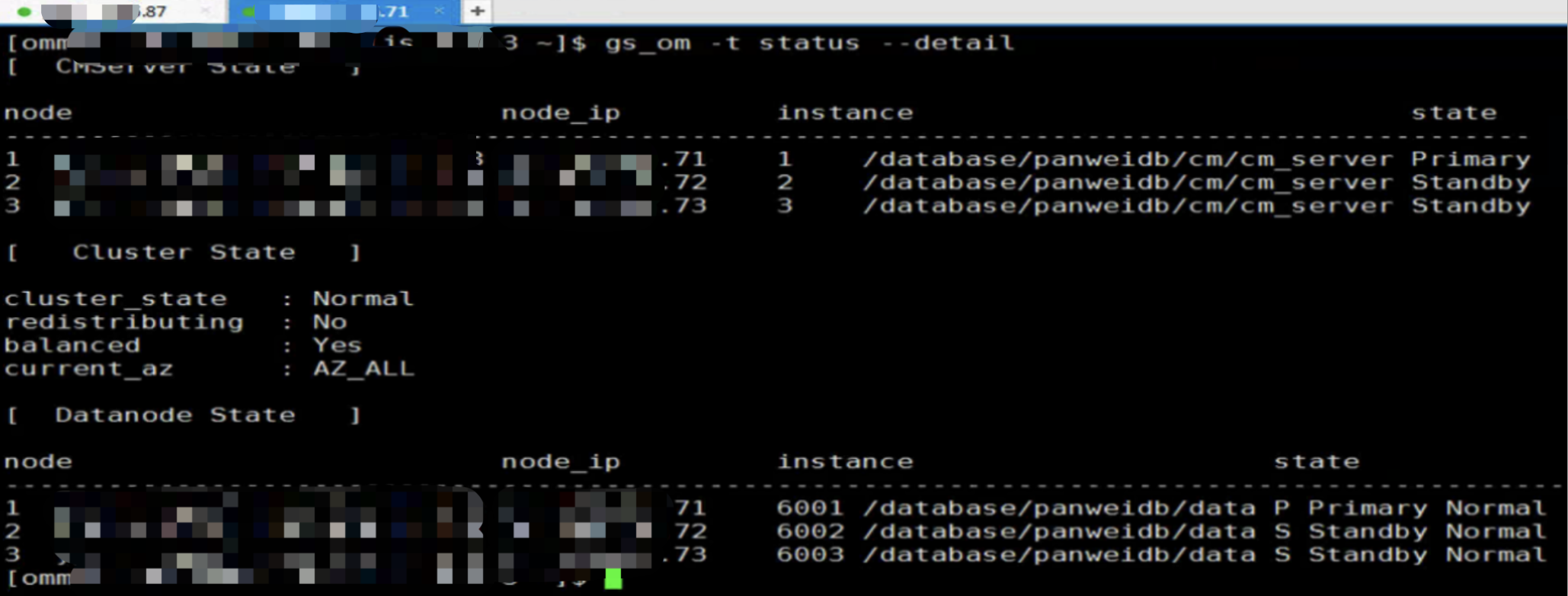

从中心集群部署后的初始状态如下：

4.配置双中心容灾环境

准备容灾配置文件

与主集群部署配置基本相同，仅添加如下三个sdr特有参数：

<PARAM name="localStreamIpmap1" value="(x.x.x.87,x.x.x.87),(x.x.x.88,x.x.x.88),(x.x.x.86,x.x.x.86)"/>
<PARAM name="remoteStreamIpmap1" value="(x.x.x.71,x.x.x.71),(x.x.x.72,x.x.x.72),(x.x.x.73,x.x.x.73)"/>
<PARAM name="remotedataPortBase" value="17700"/>

注意：如果灾备环境跨池资源，localStreamIpmap1两个IP均配置为服务器业务IP，remoteStreamIpmap1前一个配置为资源池内业务IP，后一个配置为跨资源池承载网IP（三个节点均需要配置）。

完整的配置文件pwdb_m_sdr.xml内容如下：

<?xml version="1.0" encoding="utf-8"?>
<ROOT>
  <CLUSTER>
    <PARAM name="clusterName" value="panweidb" />
    <PARAM name="nodeNames" value="hostname1,hostname2,hostname3"/>
    <PARAM name="gaussdbAppPath" value="/database/panweidb/app" />
    <PARAM name="gaussdbLogPath" value="/database/panweidb/log" />
    <PARAM name="tmpMppdbPath" value="/database/panweidb/tmp"/>
    <PARAM name="gaussdbToolPath" value="/database/panweidb/tool" />
    <PARAM name="corePath" value="/database/panweidb/corefile"/>
    <PARAM name="backIp1s" value="x.x.x.87,x.x.x.88,x.x.x.86"/>
  </CLUSTER>

  <DEVICELIST>
    <DEVICE sn="hostname1">
      <PARAM name="name" value="hostname1"/>
      <PARAM name="azName" value="AZ1"/>
      <PARAM name="azPriority" value="1"/>
      <PARAM name="backIp1" value="x.x.x.87"/>
      <PARAM name="sshIp1" value="x.x.x.87"/>
      <PARAM name="cmsNum" value="1"/>
      <PARAM name="cmServerPortBase" value="18800"/>
      <PARAM name="cmServerListenIp1" value="x.x.x.87,x.x.x.88,x.x.x.86"/>
      <PARAM name="cmServerHaIp1" value="x.x.x.87,x.x.x.88,x.x.x.86"/>
      <PARAM name="cmServerlevel" value="1"/>
      <PARAM name="cmServerRelation" value="hostname1,hostname2,hostname3"/>
      <PARAM name="cmDir" value="/database/panweidb/cm"/>
      <PARAM name="dataNum" value="1"/>
      <PARAM name="dataPortBase" value="17700"/>
      <PARAM name="dataNode1" value="/database/panweidb/data,hostname2,/database/panweidb/data,hostname3,/database/panweidb/data"/>
      <PARAM name="dataNode1_syncNum" value="2"/>

      <PARAM name="localStreamIpmap1" value="(x.x.x.87,x.x.x.87),(x.x.x.88,x.x.x.88),(x.x.x.86,x.x.x.86)"/>
      <PARAM name="remoteStreamIpmap1" value="(x.x.x.71,x.x.x.71),(x.x.x.72,x.x.x.72),(x.x.x.73,x.x.x.73)"/>
      <PARAM name="remotedataPortBase" value="17700"/>
    </DEVICE>

    <DEVICE sn="hostname2">
      <PARAM name="name" value="hostname2"/>
      <PARAM name="azName" value="AZ1"/>
      <PARAM name="azPriority" value="1"/>
      <PARAM name="backIp1" value="x.x.x.88"/>
      <PARAM name="sshIp1" value="x.x.x.88"/>
      <PARAM name="cmServerPortStandby" value="18800"/>
      <PARAM name="cmDir" value="/database/panweidb/cm"/>
    </DEVICE>

    <DEVICE sn="hostname3">
      <PARAM name="name" value="hostname3"/>
      <PARAM name="azName" value="AZ1"/>
      <PARAM name="azPriority" value="1"/>
      <PARAM name="backIp1" value="x.x.x.86"/>
      <PARAM name="sshIp1" value="x.x.x.86"/>
      <PARAM name="cmServerPortStandby" value="18800"/>
      <PARAM name="cmDir" value="/database/panweidb/cm"/>
    </DEVICE>
  </DEVICELIST>
</ROOT>

从中心配置类似，完整的配置文件pwdb_s_sdr.xml内容如下：

<?xml version="1.0" encoding="utf-8"?>
<ROOT>
  <CLUSTER>
    <PARAM name="clusterName" value="panweidb" />
    <PARAM name="nodeNames" value="hostname4,hostname5,hostname6"/>
    <PARAM name="gaussdbAppPath" value="/database/panweidb/app" />
    <PARAM name="gaussdbLogPath" value="/database/panweidb/log" />
    <PARAM name="tmpMppdbPath" value="/database/panweidb/tmp"/>
    <PARAM name="gaussdbToolPath" value="/database/panweidb/tool" />
    <PARAM name="corePath" value="/database/panweidb/corefile"/>
    <PARAM name="backIp1s" value="x.x.x.71,x.x.x.72,x.x.x.73"/>
  </CLUSTER>

  <DEVICELIST>
    <DEVICE sn="hostname4">
      <PARAM name="name" value="hostname4"/>
      <PARAM name="azName" value="AZ1"/>
      <PARAM name="azPriority" value="1"/>
      <PARAM name="backIp1" value="x.x.x.71"/>
      <PARAM name="sshIp1" value="x.x.x.71"/>
      <PARAM name="cmsNum" value="1"/>
      <PARAM name="cmServerPortBase" value="18800"/>
      <PARAM name="cmServerListenIp1" value="x.x.x.71,x.x.x.72,x.x.x.73"/>
      <PARAM name="cmServerHaIp1" value="x.x.x.71,x.x.x.72,x.x.x.73"/>
      <PARAM name="cmServerlevel" value="1"/>
      <PARAM name="cmServerRelation" value="hostname4,hostname5,hostname6"/>
      <PARAM name="cmDir" value="/database/panweidb/cm"/>
      <PARAM name="dataNum" value="1"/>
      <PARAM name="dataPortBase" value="17700"/>
      <PARAM name="dataNode1" value="/database/panweidb/data,hostname5,/database/panweidb/data,hostname6,/database/panweidb/data"/>
      <PARAM name="dataNode1_syncNum" value="2"/>


      <PARAM name="localStreamIpmap1" value="(x.x.x.71,x.x.x.71),(x.x.x.72,x.x.x.72),(x.x.x.73,x.x.x.73)"/>
      <PARAM name="remoteStreamIpmap1" value="(x.x.x.87,x.x.x.87),(x.x.x.88,x.x.x.88),(x.x.x.86,x.x.x.86)"/>
      <PARAM name="remotedataPortBase" value="17700"/>
    </DEVICE>

    <DEVICE sn="hostname5">
      <PARAM name="name" value="hostname5"/>
      <PARAM name="azName" value="AZ1"/>
      <PARAM name="azPriority" value="1"/>
      <PARAM name="backIp1" value="x.x.x.72"/>
      <PARAM name="sshIp1" value="x.x.x.72"/>
      <PARAM name="cmServerPortStandby" value="18800"/>
      <PARAM name="cmDir" value="/database/panweidb/cm"/>
    </DEVICE>

    <DEVICE sn="hostname6">
      <PARAM name="name" value="hostname6"/>
      <PARAM name="azName" value="AZ1"/>
      <PARAM name="azPriority" value="1"/>
      <PARAM name="backIp1" value="x.x.x.73"/>
      <PARAM name="sshIp1" value="x.x.x.73"/>
      <PARAM name="cmServerPortStandby" value="18800"/>
      <PARAM name="cmDir" value="/database/panweidb/cm"/>
    </DEVICE>
  </DEVICELIST>
</ROOT>

创建容灾用户

在主从集群都创建容灾用户：

create user sdr_test with replication password 'xxx';

创建容灾关系

先启动主中心（主中心主节点）：

$ gs_sdr -t start -m primary -X /database/panweidb/soft/pwdb_m_sdr.xml -U sdr_test -W 'xxx'

主中心在创建容灾关系过程中，会等待从中心启动，因此在启动主中心后，不需要等待主中心启动完毕。

主中心启动日志提示如下信息后可启动从中心：

Waiting for the main standby connection.

先启动从中心（从中心主节点）：

$ gs_sdr -t start -m disaster_standby -X /database/panweidb/soft/pwdb_s_sdr.xml -U sdr_test -W 'xxx'

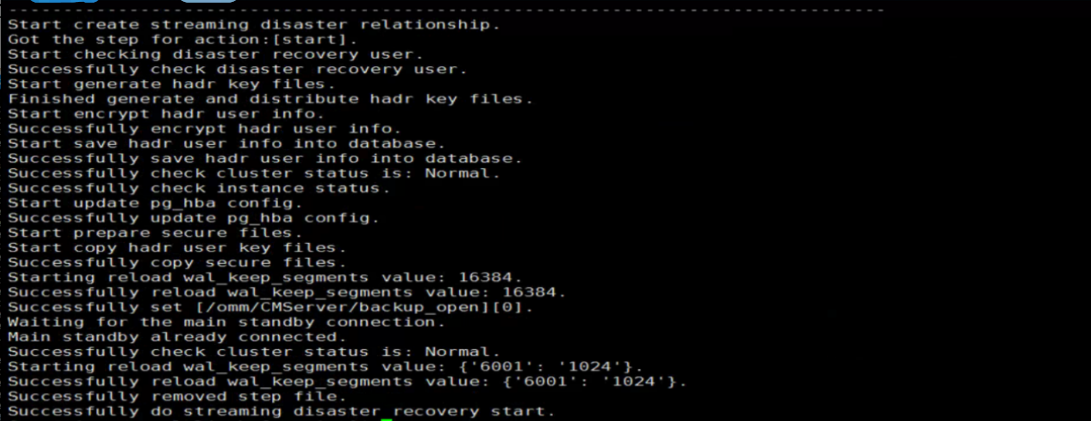

主中心启动完毕的日志截图如下：

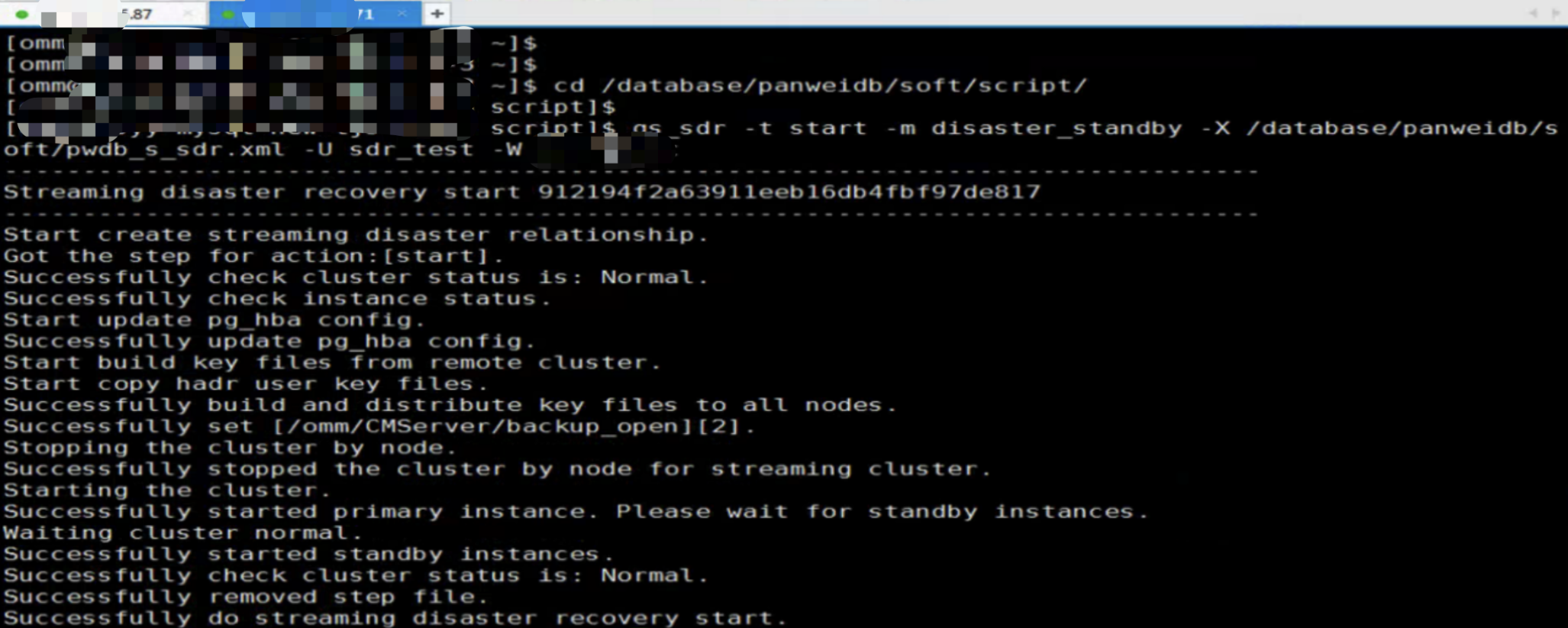

从中心启动完毕的日志截图如下：

5.容灾状态监控

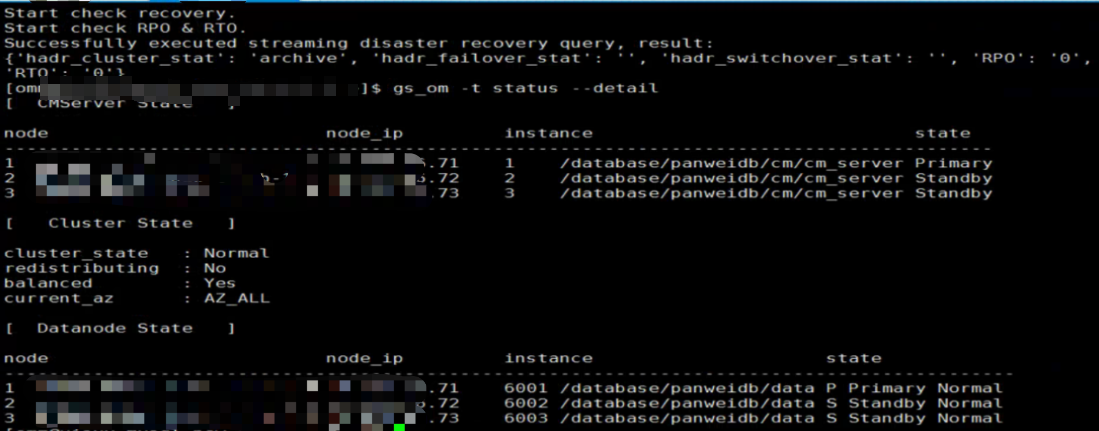

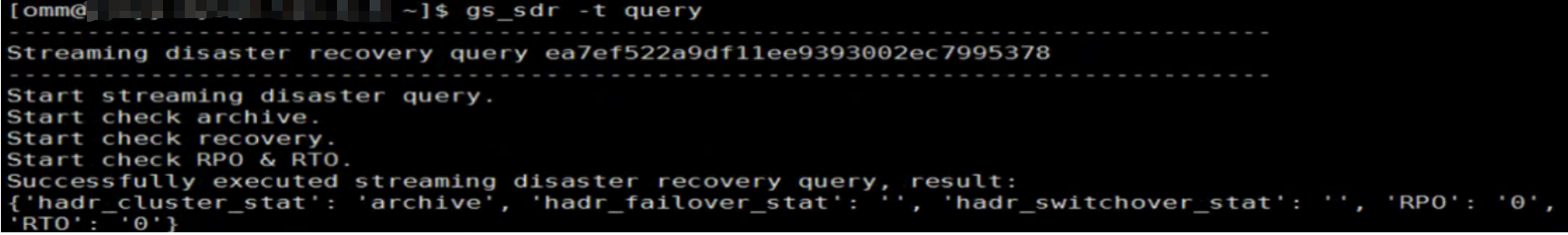

主中心查看容灾状态

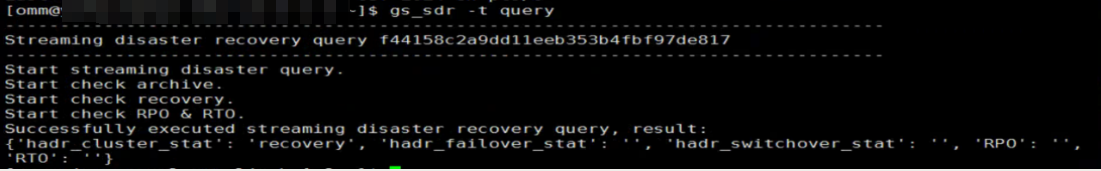

从中心查看容灾状态

上面截图中hadr_cluster_stat代表流式容灾中数据库实例状态，它的状态值含义如下：

状态值	含义
normal	标识该数据库实例未参与流式容灾
full_backup	主数据库实例数据全量复制中
archive	主数据库实例日志流式复制中
backup_fail	主数据库实例数据全量复制失败
archive_fail	主数据库实例日志流式复制失败
switchover	计划内主备倒换中
restore	灾备数据库实例数据全量恢复中
restore_fail	灾备数据库实例全备恢复失败
recovery	灾备数据库实例日志流式复制中
recovery_fail	灾备数据库实例日志流式复制失败
promote	灾备数据库实例升主中
promote_fail	灾备数据库实例升主失败

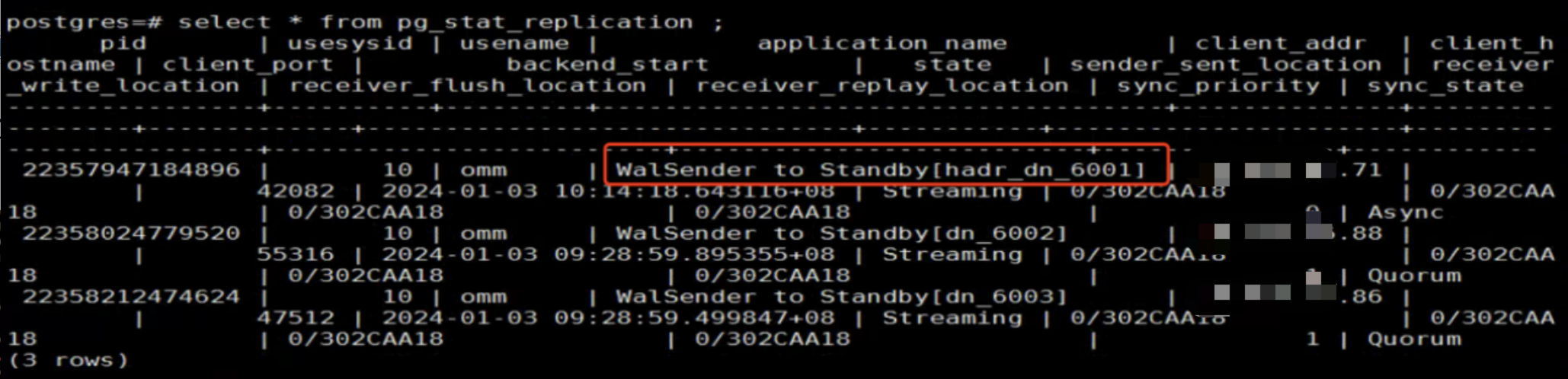

主中心查看复制槽状态

可以观察到主从中心复制槽状态正常，异步流复制状态也正常。

6.容灾解除

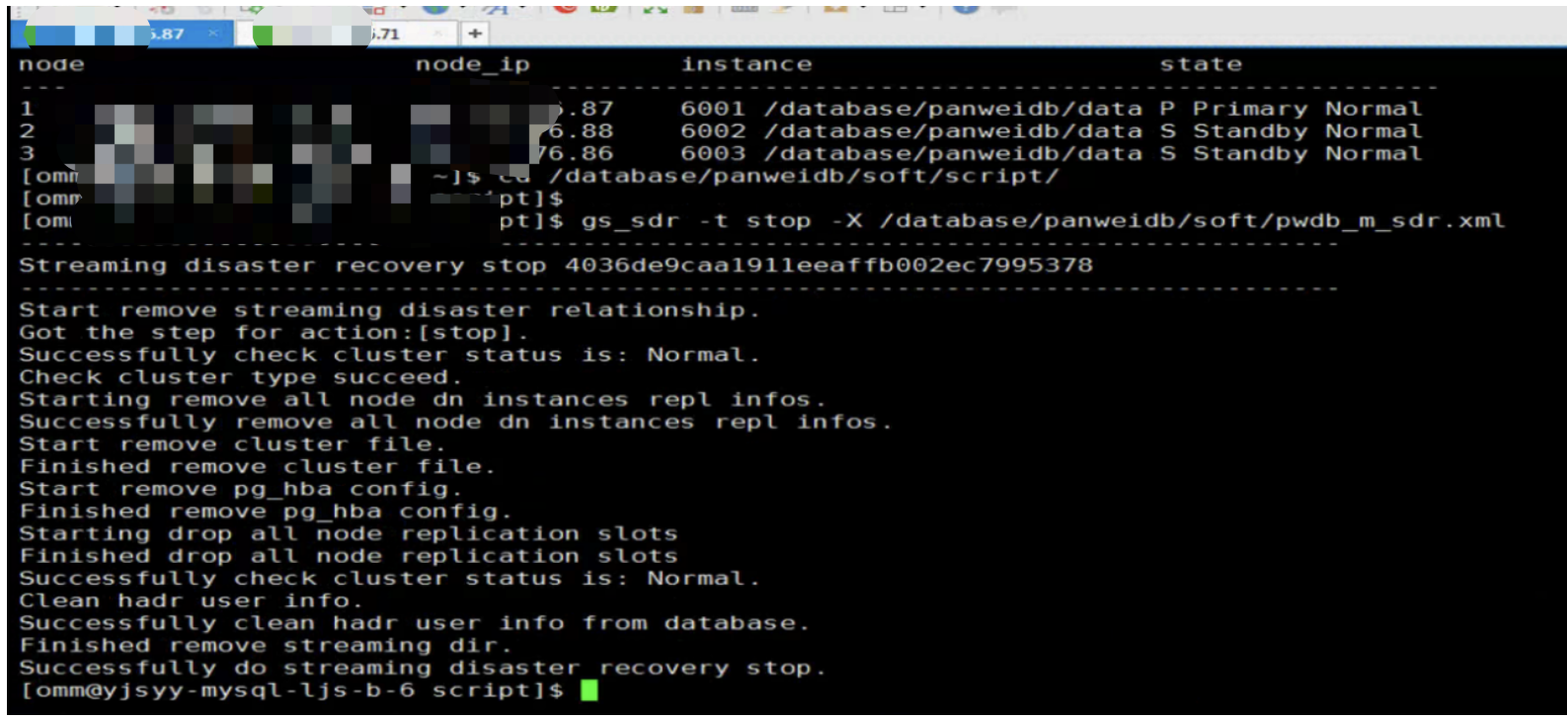

例如主中心解除容灾状态：

$ gs_sdr -t stop -X /database/panweidb/soft/pwdb_m_sdr.xml -U sdr_test -W 'xxx'

7.计划内切换主从中心

主中心执行switchover命令：

$ gs_sdr -t switchover -m disaster_standby

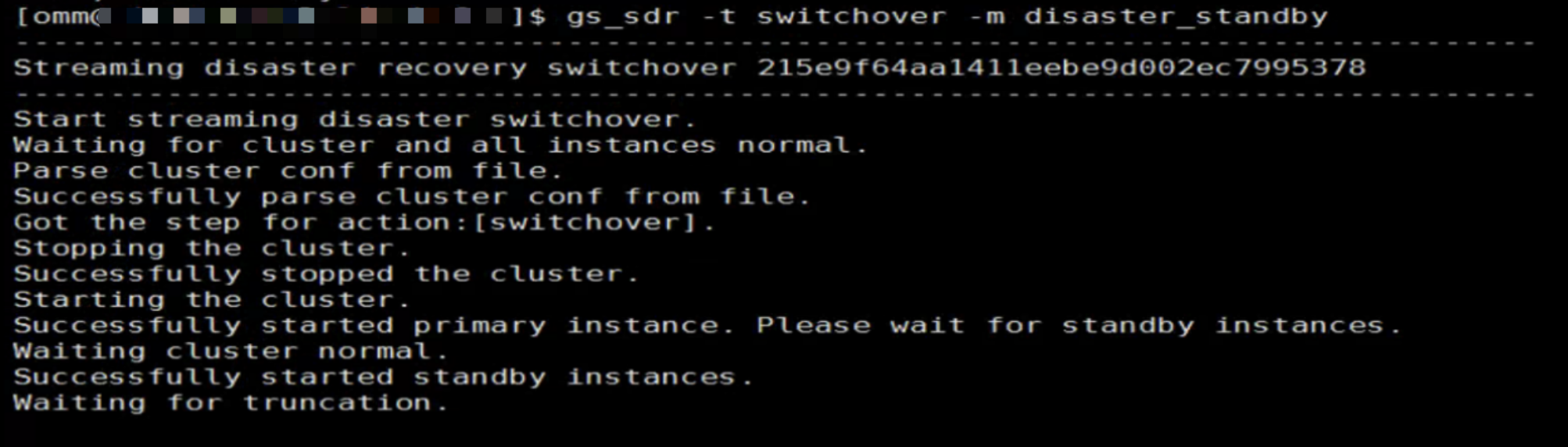

主中心执行switchover命令出现如下日志：

Waiting for truncation.

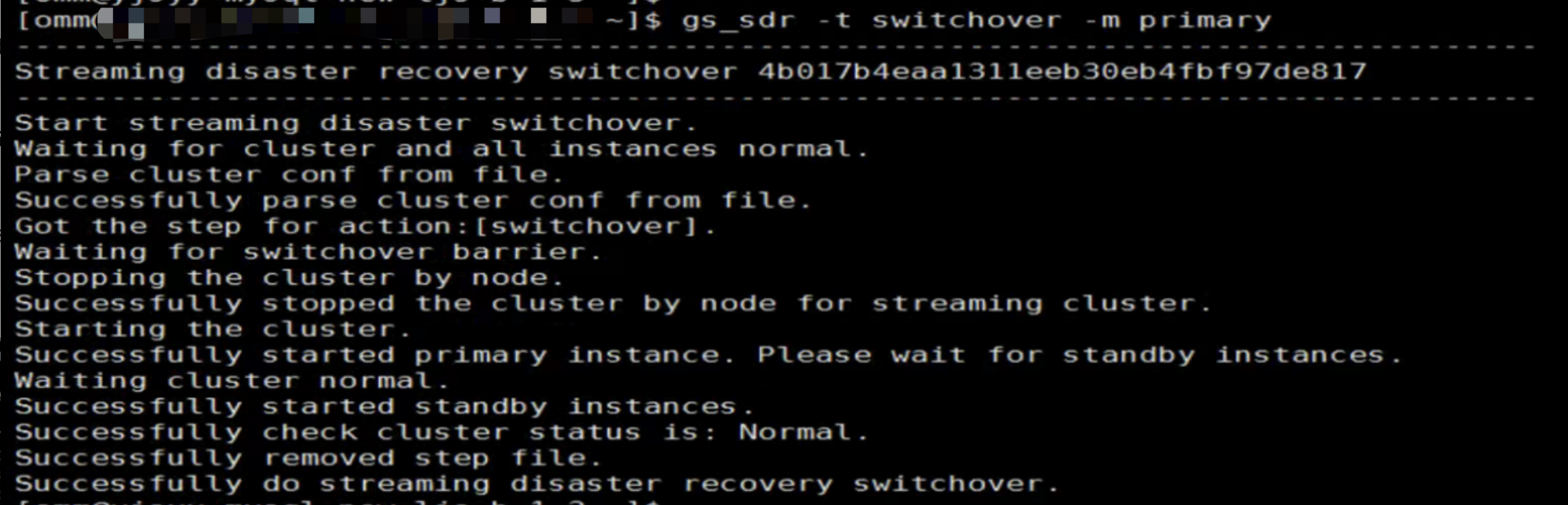

此时可以在从中心执行switchover命令

$ gs_sdr -t switchover -m primary

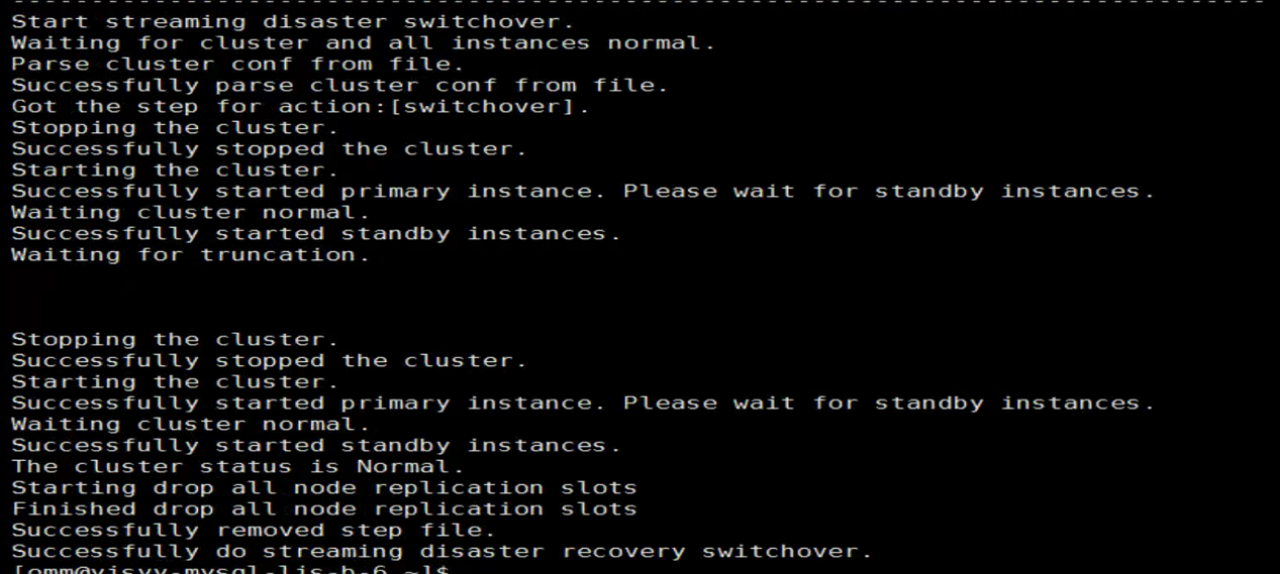

最后再观察主中心switchover命令的完整日志过程。

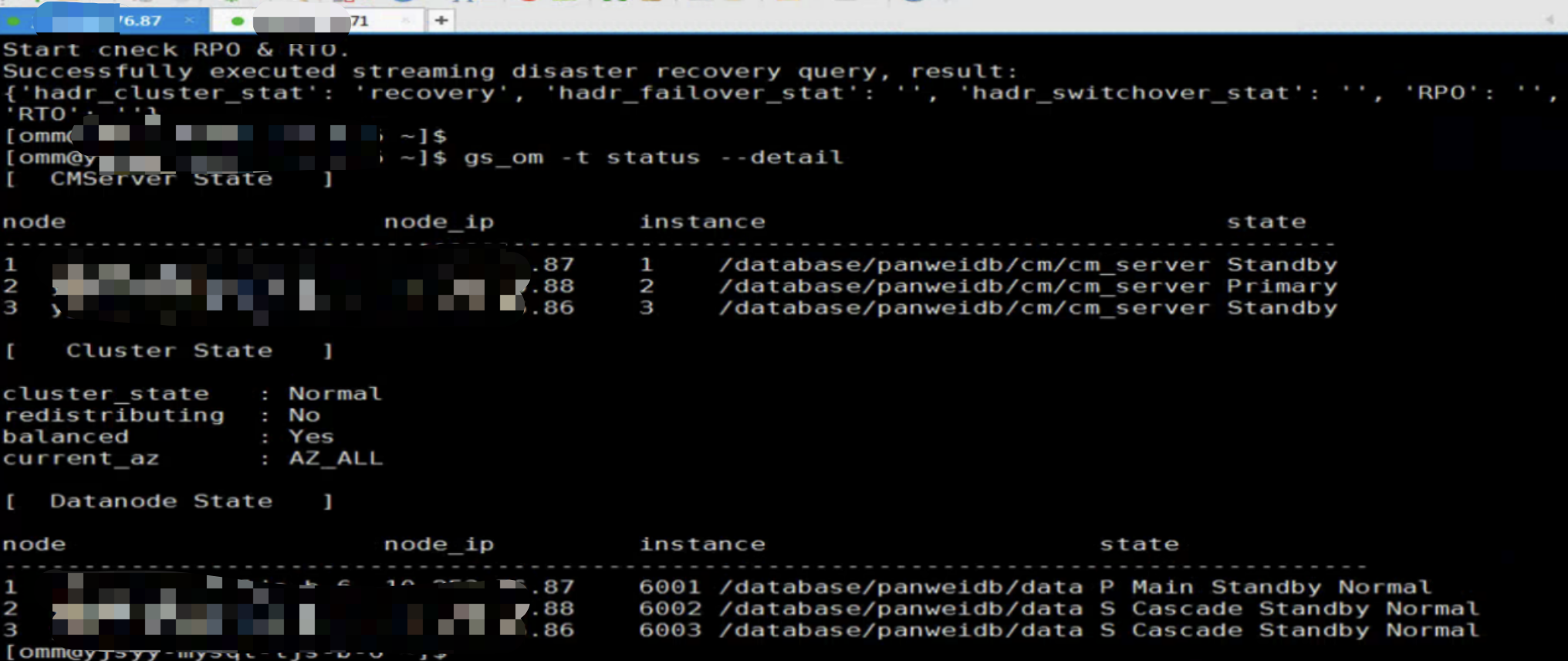

切换完成后，原主中心的集群状态如下：

新主中心的集群状态如下：

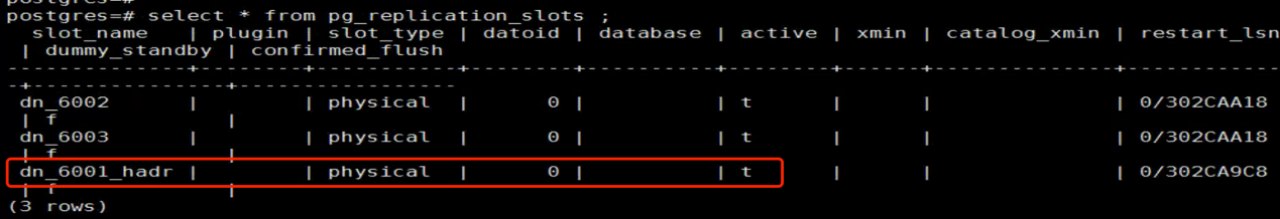

新主中心再观察新复制槽及流复制信息

手动切换主从中心，容灾状态发生交换，切换成功后数据同步正常。
