Postgresql逻辑结构之数据页(五)

数据页是pg中最小的IO单元，默认大小为8K。数据页小只能在编译安装的时候通过参数–with-blocksize=指定，一但编译完成后无法修改。
每个数据页都有一个编号，编号从0开始。

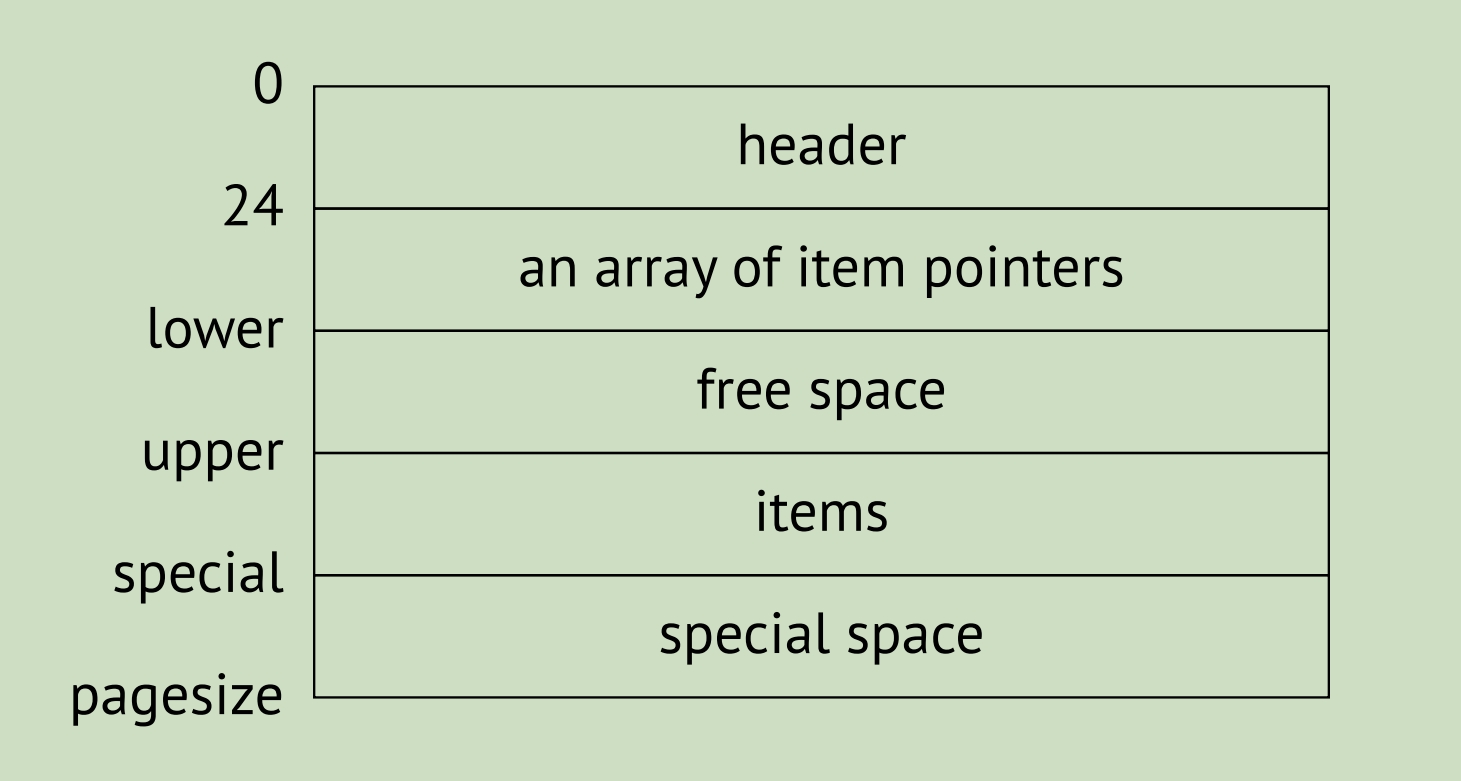

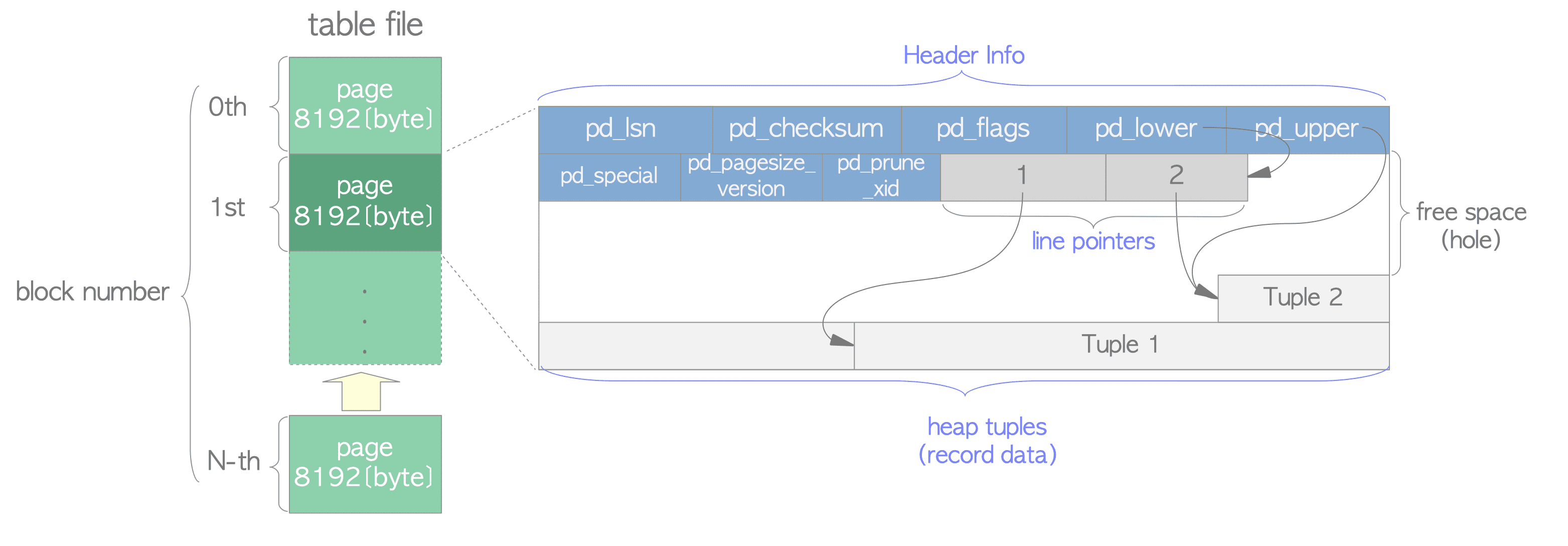

一个数据页由page header、tuple指针数组、free space、tuple、special space5部分组成。

页头
页头位于头部，有固定的大小，24bytes，用来存储关于页的大量信息，例如页校验码、其他部分大小等。

pd_lsn		- identifies xlog record for last change to this page.
pd_checksum - page checksum, if set.
pd_flags	- flag bits.
pd_lower	- offset to start of free space.
pd_upper	- offset to end of free space.
pd_special	- offset to start of special space.
pd_pagesize_version - size in bytes and page layout version number.
pd_prune_xid - oldest XID among potentially prunable tuples on page.

可以使用pageinspect插件查询页的各个部分大小。

mydb=# CREATE EXTENSION pageinspect;
mydb=# SELECT lower, upper, special, pagesize FROM page_header(get_raw_page('employees',0));
 lower | upper | special | pagesize
-------+-------+---------+----------
   560 |   576 |    8192 |     8192

tuple 指针数组
类似于页目录，用来定位页中的元组。pg使用6字节的tids来定位页中的具体的行。索引指向行的tid，tid指向了具体的行，tid由页号和具体的行地址组成。因为有些情况下行的位置会移动，导致位置变化，因此索引的指向也要跟着变化。通过指针间接引用后，即使位置发生了变化，tid保持不变，只需要修改指针的指向即可。
每个指针占用额外的4字节保存如下信息：

• 元组相对于页的起始位置的偏移量
• 元组的长度
• 几个位定义元组的状态

free space
页中空闲未被使用的空间

元组
存储实际的数据。由于MVCC的原因，一行可能存在多个版本，因此有多个元组。元组是从页的底部开始。
