反向代理负载均衡系列之Haproxy

王佐的运维笔记 2019-10-08
935

目录：

1.反向代理概述

2.Node节点部署

3.反向代理部署

3.1Haproxy动态维护

3.2Haproxy生产使用建议

3.3Haproxy与nginx


1.反向代理概述

反向代理（Reverse Proxy）方式是指以代理服务器来接受internet上的连接请求，然后将请求转发给内部网络上的服务器，并将从服务器上得到的结果返回给internet上请求连接的客户端，此时代理服务器对外就表现为一个反向代理服务器。


环境准备：

web-node2.com

主机名
IP地址
角色
系统
web-node1.com
172.16.8.100web-node1节点Centos 7.6
web-node2.com
172.16.8.101web-node2节点Centos 7.6
lb-node1.com172.16.8.102

Nginx反向代理

Centos 7.6


2.Node节点部署

在两台web-node节点中均使用Yum安装一个Apache用于做真实机，监听9090端口

web-node1.com部署

[root@web-node1 ~]# rpm -ivh http://mirrors.aliyun.com/epel/epel-release-latest-7.noarch.rpm
warning: /var/tmp/rpm-tmp.BgjDaw: Header V3 RSA/SHA256 Signature, key ID 352c64e5: NOKEY
Preparing...                          ################################# [100%]
Updating / installing...
   1:epel-release-7-12           warning: /etc/yum.repos.d/epel.repo created as /etc/yum.repos.d/epel.repo.rpmnew
################################# [100%]


[root@web-node1 ~]# yum install -y gcc glibc gcc-c++ make screen tree lrzsz
##部署web-node1 httpd服务
[root@web-node1 ~]# yum install -y httpd
[root@web-node1 ~]# sed -i 's/Listen 80/Listen 9090/g' /etc/httpd/conf/httpd.conf
[root@web-node1 ~]# systemctl start httpd
[root@web-node1 ~]# echo "web-node1.com" > /var/www/html/index.html
[root@web-node1 ~]# curl  http://172.16.8.100:9090/
web-node1.com

web-node2.com部署

[root@web-node1 ~]# rpm -ivh \
http://mirrors.aliyun.com/epel/epel-release-latest-7.noarch.rpm
[root@web-node1 ~]# yum install -y gcc glibc gcc-c++ make screen tree lrzsz


##部署web-node2 httpd服务
[root@web-node2 ~]# yum install -y httpd
[root@web-node2 ~]# sed -i 's/Listen 80/Listen 9090/g' /etc/httpd/conf/httpd.conf
[root@web-node2 ~]# systemctl start httpd
[root@web-node2 ~]# echo "web-node2.com" > /var/www/html/index.html
[root@web-node2 ~]# curl  http://172.16.8.101:9090/
web-node2.com


3.反向代理部署

1.Haproxy 源码编译安装，并监听80端口

[root@lb-node1 ~]# cd /usr/local/src/
[root@lb-node1 src]# wget http://www.haproxy.org/download/1.6/src/haproxy-1.6.9.tar.gz
[root@lb-node1 src]# tar xf haproxy-1.6.9.tar.gz
[root@lb-node1 src]# cd haproxy-1.6.9
[root@lb-node1 haproxy-1.6.9]# make TARGET=linux2628 PREFIX=/usr/local/haproxy-1.6.9
[root@lb-node1 haproxy-1.6.9]# make install
[root@lb-node1 ~]# cp /usr/local/sbin/haproxy /usr/sbin/
[root@lb-node1 ~]# haproxy -v
HA-Proxy version 1.6.9 2016/08/30
Copyright 2000-2016 Willy Tarreau <willy@haproxy.org>




## Haproxy启动脚本
[root@lb-node1 ~]# cp /usr/local/src/haproxy-1.6.9/examples/haproxy.init /etc/init.d/haproxy
[root@lb-node1 ~]# chmod 755 /etc/init.d/haproxy




## Haproxy配置文件
[root@lb-node1 ~]# useradd -r haproxy
[root@lb-node1 ~]# mkdir /etc/haproxy
[root@lb-node1 ~]# mkdir /var/lib/haproxy
[root@lb-node1 ~]# mkdir /var/run/haproxy

2.编辑Haproxy配置文件，并启动

[root@lb-node1 ~]# cat /etc/haproxy/haproxy.cfg
global
   log 127.0.0.1 local3 info
   chroot /var/lib/haproxy
   user haproxy
   group haproxy
   daemon


defaults
   log global
   mode http
   option httplog
   option dontlognull
   timeout connect 5000
   timeout client 50000
   timeout server 50000


frontend ha_laujian_com
   mode http
   bind *:80
   stats uri /haproxy?stats
   default_backend ha_laujian_com_backend
  ##acl配置
   acl proxy_laujian_com hdr_end(host) proxy.laujian.com
   use_backend proxy_laujian_com_backend if proxy_laujian_com




backend ha_laujian_com_backend
#source cookie SERVERID
   option forwardfor header X-REAL-IP
   option httpchk GET /index.html
   balance roundrobin
   server web-node1 172.16.8.100:9090 check inter 2000 rise 3 fall 3 weight 1
   server web-node2 172.16.8.101:9090 check inter 2000 rise 3 fall 3 weight 1


backend proxy_laujian_com_backend
   option forwardfor header X-REAL-IP
   option httpchk GET /index.html
   balance roundrobin
   server web-node2 172.16.8.101:9090 check inter 2000 rise 3 fall 3 weight 1




##配置Haproxy日志
[root@lb-node1 ~]# sed -i 's@\#\$ModLoad imudp@\$ModLoad imudp@g' /etc/rsyslog.conf
[root@lb-node1 ~]# sed  -i 's@\#\$UDPServerRun 514@\$UDPServerRun 514@g' /etc/rsyslog.conf
[root@lb-node1 ~]# echo "local3.*     /var/log/haproxy.log" >> /etc/rsyslog.conf


##启动Haproxy服务
[root@lb-node1 ~]# /etc/init.d/haproxy start

3.测试Haproxy


[root@lb-node1 ~]# curl http://172.16.8.102/
web-node2.com
[root@lb-node1 ~]# curl http://172.16.8.102/
web-node1.com
[root@lb-node1 ~]# curl http://172.16.8.102/
web-node2.com
[root@lb-node1 ~]# curl http://172.16.8.102/
web-node1.com

proxy.laujian.com调度至web-node2(解析hosts) 更多acl配置

[root@lb-node1 ~]# curl proxy.laujian.com
web-node2.com
[root@lb-node1 ~]# curl proxy.laujian.com
web-node2.com

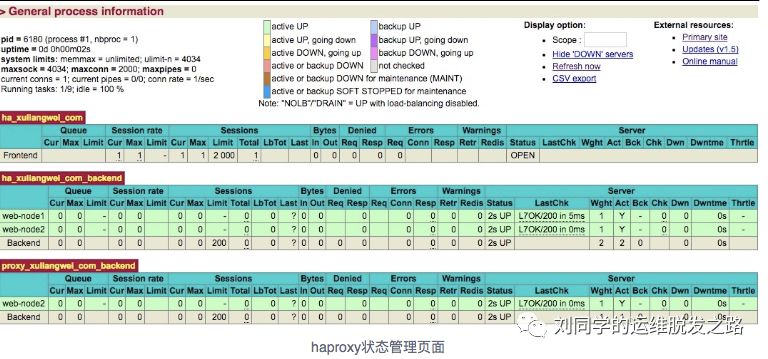

4.Haproxy状态管理页面
访问:http://172.16.8.102/haproxy?stats

3.1Haproxy动态维护

1.在global下添加socket文件

stats socket /var/lib/haproxy/haproxy.sock mode 600 level admin
stats timeout 2m

2.安装socat

[root@lb-node1 ~]# yum install -y socat
#查看Haproxy的help
[root@lb-node1 ~]# echo "help" |socat stdio /var/lib/haproxy/haproxy.sock

3.查看info状态信息，可以通过zabbix来监控相关状态值

[root@lb-node1 ~]#  echo "show info" |socat stdio /var/lib/haproxy/haproxy.sock
Name: HAProxy
Version: 1.6.9
Release_date: 2016/08/30
Nbproc: 1
Process_num: 1
Pid: 6108
Uptime: 0d 0h01m24s
Uptime_sec: 84
Memmax_MB: 0
Ulimit-n: 4034
Maxsock: 4034
Maxconn: 2000
Hard_maxconn: 2000
CurrConns: 0
CumConns: 2
CumReq: 2
Maxpipes: 0
PipesUsed: 0
PipesFree: 0
ConnRate: 0
ConnRateLimit: 0
MaxConnRate: 0
SessRate: 0
SessRateLimit: 0
MaxSessRate: 0
CompressBpsIn: 0
CompressBpsOut: 0
CompressBpsRateLim: 0
Tasks: 9
Run_queue: 1
Idle_pct: 100
node: lb-node1.com
description:

4.Haproxy维护模式
关闭proxy_laujian_com下web-node2

root@lb-node1 ~]# echo "disable server proxy_laujian_com_backend/web-node2" |socat stdio /var/lib/haproxy/haproxy.sock


Message from syslogd@localhost at Oct 19 17:16:56 ...
 haproxy[6180]: backend proxy_laujian_com_backend has no server available!

重启启动web-node2(此操作对现有Server生效,不支持新增加节点)

[root@lb-node1 ~]# echo "enable server proxy_laujian_com_backend/web-node2" |socat stdio /var/lib/haproxy/haproxy.sock


3.2Haproxy生产使用建议

haproxy的本地端口会出现用尽情况，解决方案如下4条

1.更改local的端口范围,调整内核参数

[root@lb-node1 ~]# cat /proc/sys/net/ipv4/ip_local_port_range
32768   61000

2.调整timewait的端口复用，设置为1

[root@lb-node1 ~]# cat /proc/sys/net/ipv4/tcp_tw_reuse
1

3.调整tcp_wait的时间，不建议修改

[root@lb-node1 ~]# cat /proc/sys/net/ipv4/tcp_fin_timeout
60

4.最佳方案：增加多个ip，端口数量就足够

3.3Haproxy与nginx

nginx

服务优点缺点




      Nginx

web服务器，应用广泛，安装配置简单

健康检查单一
7层负载均衡，并且支持4层负载均衡负载均衡算法少
性能强大，网络依赖小动态管理较弱
location灵活匹配没有集群管理状态页面


Haproxy

Haproxy优点缺点
高性能负载均衡、负载均衡算法比较多1.配置稍有麻烦
强大7层代理，性能优于Nginx2.应用没有nginx广泛
与socket通信进行动态管理
丰富的集群管理状态页面









数据库
