RAID讲解及配置

齐浩的运维笔记 2019-10-31

452

企业实战服务器RAID讲解及配置

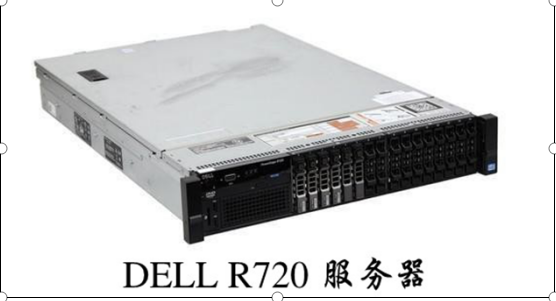

目前在大部分企业里面用的最多的服务器就是DELL服务器，其中最有代表性的服务器例如DELL R710、DELL R720 2U系列或者DELL R820 4U服务器等等。（2U大概为8.74CM）标准机柜为42U，一个机柜可以放置12台DELL R720 2U服务器。

常见的企业采购服务器配置信息：

CPU型号：Intel(R) Xeon(R) CPU E5-2630 2.60GHz （2颗4核CPU或者2颗6核）。

内存型号：DDRIII 1666MHz 16G、32G、64G等等。

硬盘型号：希捷3.5寸 2T SATA 7500转速或者希捷600G SAS 15000转速。

在企业系统里面中，通常服务器归类一遍分为两个大类，一类为应用服务器(例如nginx、web、LVS、Tomcat服务器)，和数据库服务器（Mysql、REDIS、Mongodb等）。

一般应用服务器硬盘2x300G SAS，采用Raid 1技术。如果三块硬盘创建RAID 5技术。这样可以实现冗余，如果数据不重要，也可以采用RAID 0技术。

那什么是Raid技术呢？

磁盘阵列（Redundant Arrays of Independent Disks，RAID），有“独立磁盘构成的具有冗余能力的阵列”之意。原理是利用数组方式来作磁盘组，配合数据分散排列的设计，提升数据的安全性。

磁盘阵列还能利用同位检查（Parity Check）的观念，在数组中任一颗硬盘故障时，仍可读出数据，在数据重构时，将数据经计算后重新置入新硬盘中。

常见RAID特点：

RAID0：读写性能强，没有冗余功能，如果一个磁盘（物理）损坏，则所有的数据都无法使用。

RAID1：磁盘的利用率最高只能达到50%(使用两块盘的情况下)，是所有RAID级别中最低的。

RAID5：奇偶校验码存在于所有磁盘上，RAID5的读出效率很高，写入效率一般，磁盘容量为n-1/n(最低需要三块硬盘)，最多允许坏一块硬盘。

RAID10：以理解为是RAID 0和RAID 1的折中方案。RAID 0+1可以为系统提供数据安全保障，但保障程度要比 Mirror低而磁盘空间利用率要比Mirror高。

如下图为DELL R720制作RAID的方法，其他型号同理：

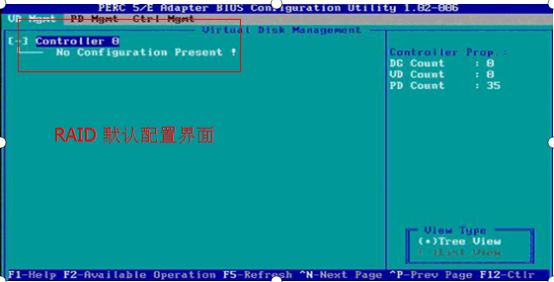

开机启动根据提示按ctrl + r进入RAID配置界面如下：

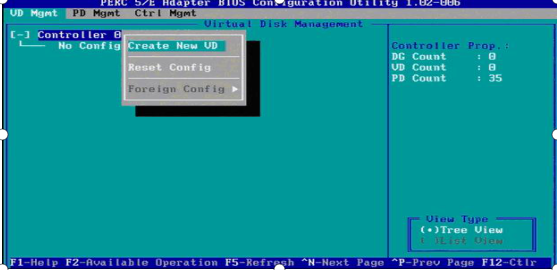

然后按F2或者回车进入选择“Create New VD”-->RAID界面：

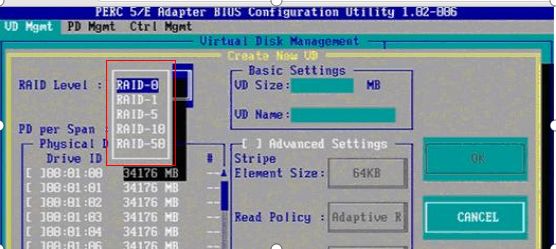

然后按回车可以看到RAID卡支持的几种RAID：

然后按空格键选择下面6块磁盘，然后再点击最右边的”ok”即可，如果想划分为多个虚拟磁盘，只需要修改VD Size后面的大小就行，常用的企业环境可以这么划分：（超过2T磁盘划分如下方式）

VD SIZE1 ：120G （专门用于安装系统）

VD SIZE2 ：8653G（分区超过2T，后面采用GPT格式格式化）

最后选择快速格式化即可，然后重启BIOS，进入系统安装即可。

企业Linux系统规范标准及常见配置

在真实Linux运维中，我们每个人都经历过Linux系统的安装，安装的方法常用的有两种：光盘安装和kickstart自动化安装等。

那系统安装到底有什么标准呢？请让我娓娓道来：

Ø 系统分区

n /boot 200M

n / 80G

n Swap 16G

n /data 剩余所有空间大小

Ø 系统软件选择

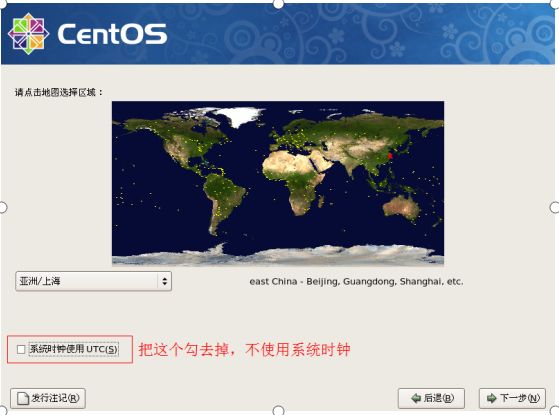

选择上海时区--->安装包选择如下：

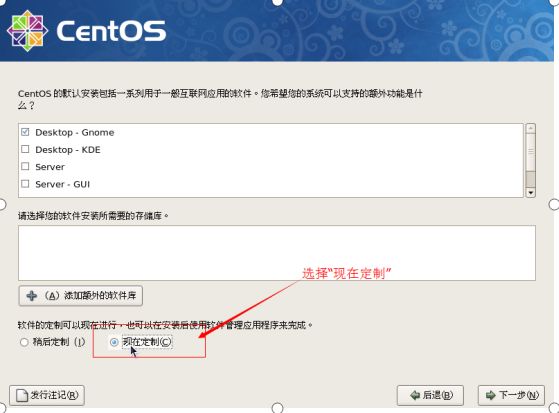

系统安装包选择，这里选择“现在定制“。

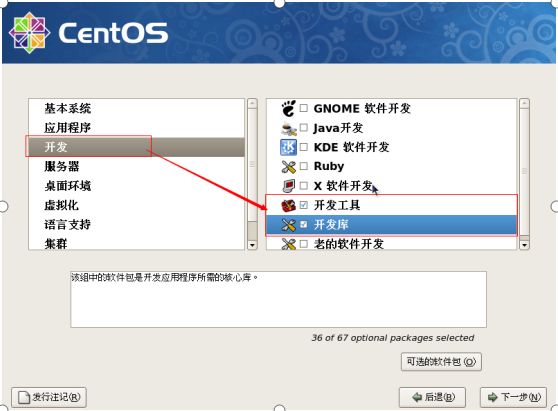

系统安装包选择，左侧选择“开发“----右侧选择”开发工具“和“开发库”，语言选择“支持中文“，其他一概不选择。

如上安装即可。

Ø 格式化大于2T硬盘

确保超过2T的硬盘为单独的磁盘，可以使用如下命令进行格式化：

n parted -s /dev/sdb mklabel gpt

n mkfs.ext3 /dev/sdb

n mount /dev/sdb /data/

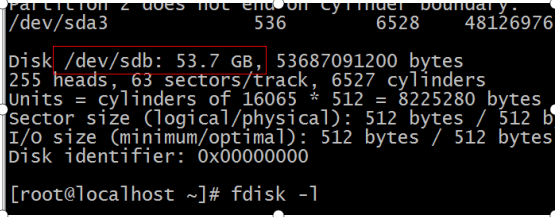

如下图假设:/dev/sdb 为10T硬盘，我们现在才有GPT格式来格式化：

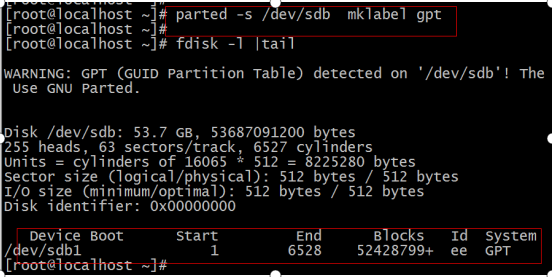

使用命令格式化为GPT格式后如下：

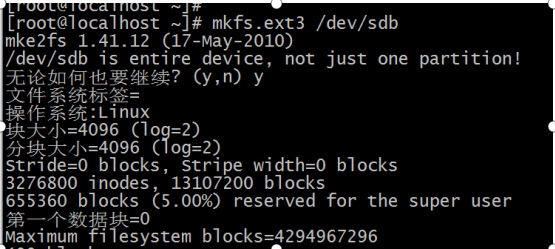

然后mkfs.ext3 /dev/sdb格式化：

或者使用如下命令也可以：

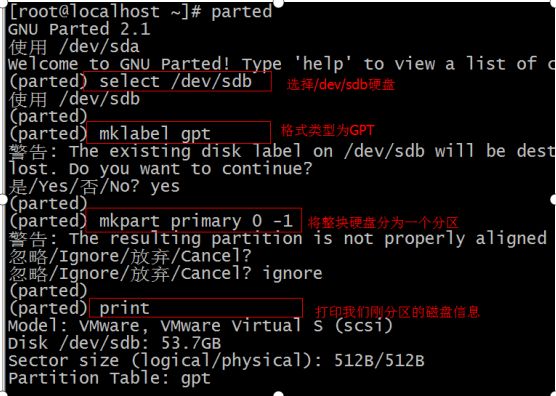

parted-->select /dev/sdb---->mklabel gpt--->mkpart primary 0 -1 --->print 打印：

Linux运维必备架构分析及制作能力培养

在企业运维中，我们经常会用到架构图，没有架构图，我们不能从直观上去快速了解整个系统的所有服务器及服务。所以规划和制定架构图是我们每个人运维SA必备的一项技术。

本次课程将给大家来构建一个主流企业完整的架构图，给大家分析架构图上各种含义：

首先我们的架构包含的元素为：

LVS+KEEPALIVED+SQUID+Nginx+Tomcat+MySQL（REDIS/MEMCACHED）等。

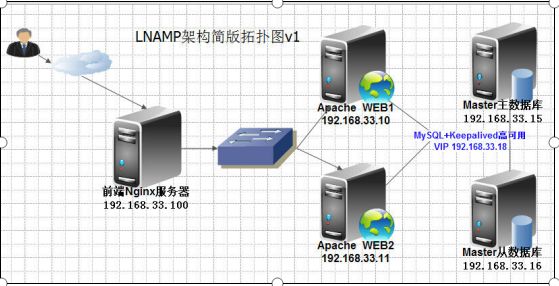

如下案例为LNAMP简单架构图：（1台nginx---2台apache--2台Mysql主从）

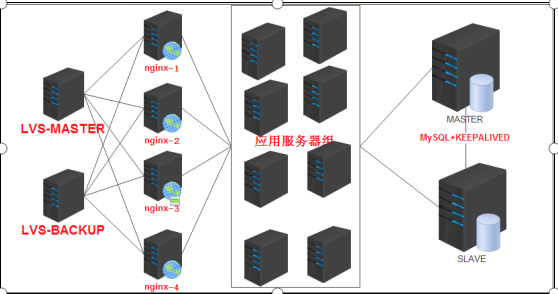

LVS+KEEPALIVED+SQUID+Nginx+Tomcat+MySQL架构图如下：
