Calico是一个开源的网络和安全解决方案，基于Kubernetes的网络插件模型，用于构建和配置网络以支持容器化应用，为容器和虚拟机工作负载提供一个安全的网络连接。

Calico的架构设计考虑了性能、扩展性和安全性等方面，通过使用BGP协议、网络策略和Linux内核等技术，为用户提供了一个强大而灵活的CNI插件解决方案。

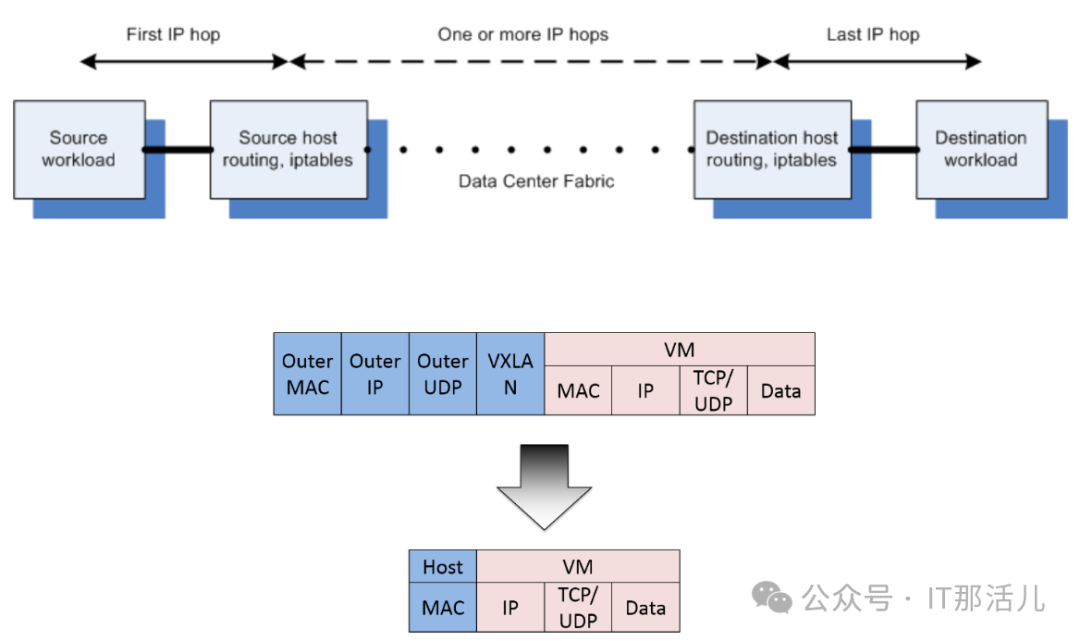

Calico的工作原理主要基于“纯三层”架构方法，旨在提供高效的网络和安全服务。

• 网络命名空间
  Calico将每个容器或虚拟机放置在一个独立的网络命名空间中，这样可以避免不同容器之间的网络冲突。每个命名空间都有自己的IP地址和路由表。
• BGP路由
  Calico使用BGP（边界网关协议）来路由数据包。BGP是一种标准的路由协议，用于在自治系统之间交换路由信息。通过BGP，Calico能够在主机之间动态地学习和传播路由信息，确保跨主机的容器网络通信。
• Felix代理
  在每个计算节点上运行着一个名为Felix的轻量级代理。Felix负责监听ECTD（可能是指etcd，一个分布式键值存储系统）中心的存储，从中获取事件，例如用户在该节点上添加了一个IP地址或分配了一个容器等。基于这些信息，Felix会在该节点上创建容器，并配置相应的网络设置，如网卡、IP地址和MAC地址。
• IPTables规则
  由于TCP/IP协议栈提供了一整套的防火墙规则，因此Calico可以通过IPTables规则实现复杂的网络隔离逻辑。这意味着管理员可以定义精细的网络策略，控制容器之间的通信和数据流。
• 服务发现和负载均衡
  Calico与Kubernetes的Service API集成，为服务提供自动的服务发现和负载均衡功能。当服务的容器分布在多个节点上时，Calico会负责将流量正确地分发到各个容器，确保服务的可用性和性能。

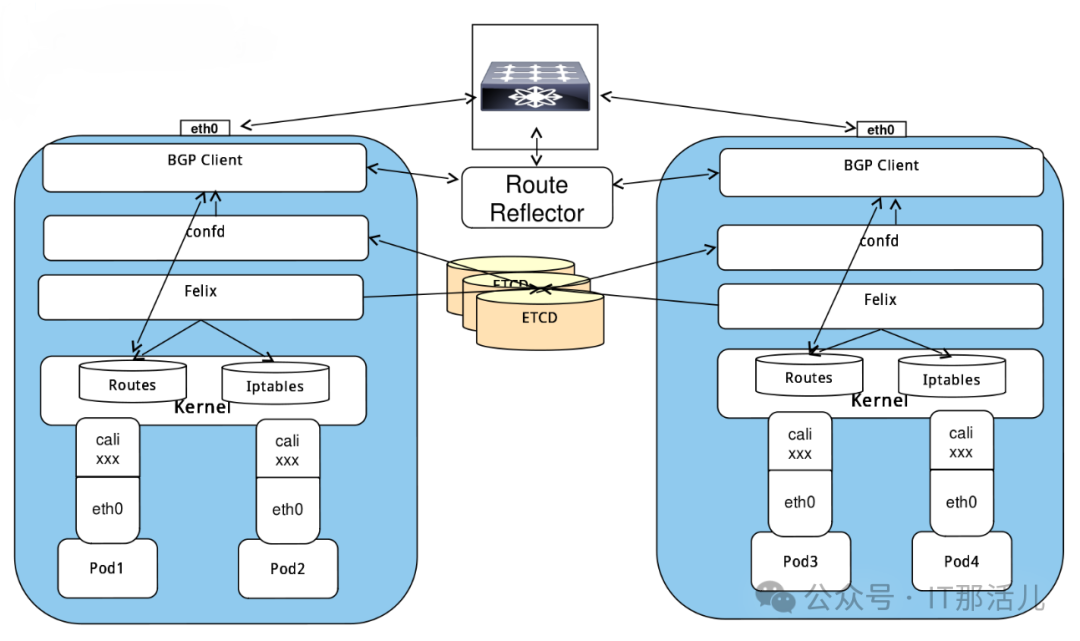

• 节点代理（Felix）
  在每个计算节点上运行的一个轻量级代理，负责在该节点上执行网络策略和路由功能。它通过BGP协议与其他节点和路由器通信，以同步路由信息。
• 数据平面（Data Plane）
  这是转发数据包的部分，主要由虚拟路由器（vRouter）实现。每个vRouter负责在数据平面进行数据包的转发，通过BGP协议将可达信息（路由）传播到其他节点。
• 控制平面（Control Plane）
  负责管理和配置网络策略、路由等参数。它与数据平面协同工作，确保网络按照预期的方式运行。
• 策略引擎（Policy Engine）
  在主机网络层和服务网格层执行相同的策略模型，保护基础设施不受工作负载影响。

• BGP协议
  用于在节点之间传播路由信息，确保容器可以在不同的主机之间进行通信。
• 网络策略
  定义容器之间的网络访问规则，通过Kubernetes API对象实现。
• 服务发现和负载均衡
  与Kubernetes的Service API集成，自动为服务提供负载均衡。
• 存储网络集成
  支持与存储网络的集成，使容器可以直接访问持久存储。
• Linux内核
  使用Linux内核实现高效的vRouter，负责数据转发。

• 网络策略
  Calico支持网络策略，这是一种Kubernetes API对象，用于定义容器之间的网络访问规则。通过使用Calico，用户可以定义精细的网络访问控制，以满足不同的安全和隔离需求。
• 跨主机网络
  Calico使用BGP协议在主机之间进行路由，创建跨主机的容器网络。这使得容器可以在不同的主机之间进行通信，而无需通过外部路由器或交换机。
• 服务发现和负载均衡
  Calico与Kubernetes的Service API集成，自动为服务提供负载均衡。当一个服务的容器分布在多个节点上时，Calico负责将流量正确地分发到各个容器。
• 集成存储网络
  Calico支持与存储网络的集成，允许容器直接访问持久存储，而无需通过外部存储网络。
• IPv6支持
  Calico不仅支持IPv4，还支持IPv6地址空间，为用户提供了更大的灵活性。
• 性能优化
  Calico的设计旨在优化性能，通过使用高效的BGP协议和避免不必要的封装和解封装操作，确保在大规模部署中保持良好的性能。
• 集成第三方安全解决方案
  Calico可以与第三方安全解决方案集成，提供更高级别的安全性。

• 资源优化
  Calico通过使用三层路由方法，完全抑制了二层广播，减少了资源开销，从而实现了更优的资源利用。
• 可扩展性
  Calico的设计与Internet类似，具有天然的可扩展性，可以轻松地扩展到大规模的Kubernetes集群。
• 简单易用
  由于没有使用隧道，Calico简化了网络路径，减少了配置，使得在主机上更容易进行调试。
• 依赖性少
  Calico仅依赖三层路由可达，具有较少的依赖性，使其能够适配各种环境场景，包括VM、Container、白盒等。

• 配置管理
  Calico的配置相对复杂，需要仔细规划和管理网络策略、路由等配置。
• 安全考虑
  由于Calico支持网络策略，因此需要确保正确配置和管理策略以保护敏感数据和资源。
• 集成兼容性
  在使用Calico之前，需要确保与Kubernetes集群的其他组件（如存储、监控等）的兼容性。
• 性能优化
  虽然Calico具有性能优化的设计，但在大规模部署中仍需注意性能监控和调优。
