集群部署方案(2 Master + 3 Worker)

• Apache DolphinScheduler官网：https://dolphinscheduler.apache.org/zh-cn
• Apache DolphinScheduler使用文档：https://dolphinscheduler.apache.org/zh-cn/docs/3.2.0
• 截止2024-01-19，最新版本：3.2.0
• 部署版本：apache-dolphinscheduler-3.2.0-bin.tar.gz

前置准备工作

• 操作系统：Linux CentOS 7.9 【CPU 4核+ 内存8G+】
• JDK：下载JDK（1.8+），安装并配置 JAVA_HOME 环境变量，并将其下的 bin 目录追加到 PATH 环境变量中。
• 数据库：MySQL（5.7+）或者 PostgreSQL（8.2.15+），两者任选其一即可，如 MySQL 则需要JDBC Driver 8.0.16 版本。【此处使用MySQL 8.2.0，驱动使用的是：mysql-connector-j-8.2.0.jar】
• 注册中心：Zookeeper（3.8.0+），集群模式，【此处使用 3.8.3 版本】
• 二进制包：下载地址 https://www.apache.org/dyn/closer.lua/dolphinscheduler/3.2.0/apache-dolphinscheduler-3.2.0-bin.tar.gz
• 注意：Apache DolphinScheduler 本身不依赖 Hadoop、Hive、Spark，但如果你运行的任务需要依赖他们，就需要有对应的环境支持。

端口说明

集群部署

时间同步

服务端：192.168.0.31 客户端：192.168.0.32、192.168.0.33，服务端在31执行，客户端在32、33执行

# 服务端和客户端，安装chrony
yum install chrony -y

# 服务端和客户端，安装chrony
yum install chrony -y

# 服务端（此处也可以使用 ntp.aliyun.com 来代替 192.168.0.31，使用阿里云时间服务，如果使用31则是本机时间）
cat > /etc/chrony.conf << EOF
pool 192.168.0.31 iburst
driftfile /var/lib/chrony/drift
makestep 1.0 3
rtcsync
allow 192.168.0.0/24
local stratum 10
keyfile /etc/chrony.keys
leapsectz right/UTC
logdir /var/log/chrony
EOF

# 客户端
cat > /etc/chrony.conf << EOF
pool 192.168.0.31 iburst
driftfile /var/lib/chrony/drift
makestep 1.0 3
rtcsync
keyfile /etc/chrony.keys
leapsectz right/UTC
logdir /var/log/chrony
EOF

# 客服端和服务端，重启chrony，开机自启动
systemctl restart chronyd
systemctl enable chronyd

#客户端进行验证
chronyc sources -v

# 参数解释
#
# pool ntp.aliyun.com iburst
# 指定使用ntp.aliyun.com作为时间服务器池，iburst选项表示在初始同步时会发送多个请求以加快同步速度。
#
# driftfile /var/lib/chrony/drift
# 指定用于保存时钟漂移信息的文件路径。
#
# makestep 1.0 3
# 设置当系统时间与服务器时间偏差大于1秒时，会以1秒的步长进行调整。如果偏差超过3秒，则立即进行时间调整。
#
# rtcsync
# 启用硬件时钟同步功能，可以提高时钟的准确性。
#
# allow 192.168.0.0/24
# 允许192.168.0.0/24网段范围内的主机与chrony进行时间同步。
#
# local stratum 10
# 将本地时钟设为stratum 10，stratum值表示时钟的准确度，值越小表示准确度越高。
#
# keyfile /etc/chrony.keys
# 指定使用的密钥文件路径，用于对时间同步进行身份验证。
#
# leapsectz right/UTC
# 指定时区为UTC。
#
# logdir /var/log/chrony
# 指定日志文件存放目录。

配置用户、权限

# 创建用户需使用 root 登录
useradd dolphinscheduler

# 添加密码
echo "dolphinscheduler" | passwd --stdin dolphinscheduler

# 配置 sudo 免密
sed -i '$adolphinscheduler  ALL=(ALL)  NOPASSWD: NOPASSWD: ALL' /etc/sudoers
sed -i 's/Defaults    requirett/#Defaults    requirett/g' /etc/sudoers

# 修改目录权限，使得部署用户对二进制包解压后的 apache-dolphinscheduler-*-bin 目录有操作权限
chown -R dolphinscheduler:dolphinscheduler apache-dolphinscheduler-*-bin
chmod -R 755 apache-dolphinscheduler-*-bin

配置集群免密登陆

# 使用创建的 dolphinscheduler 登陆，配置hadoop31到hadoop32、hadoop33免密登陆
su dolphinscheduler

# hadoop31节点，生成密钥
ssh-keygen -t rsa

# hadoop31节点操作，配置向hadoop31、hadoop32、hadoop33节点免密
ssh-copy-id hadoop31
ssh-copy-id hadoop32
ssh-copy-id hadoop33

ZooKeeper集群启动

集群安装，参考教程：ZooKeeper集群的安装，本文安装 ZK 版本为 3.8.3。参考教程中是 3.4.14，安装步骤都是一样儿的，对应着来就可以了。

# 启动zk集群
bin/zkServer.sh start

初始化数据库

此处以 MySQL 为例

创建数据库、用户、授权

-- 进入MySQL命令行
[root@hadoop01]# mysql -u root -p
Enter password: xxxxxx
-- 创建 dolphinscheduler 数据库用户和密码，并限定登陆范围
mysql > CREATE USER 'dolphinscheduler'@'%' IDENTIFIED BY 'dolphinscheduler';
-- 创建 dolphinscheduler 的元数据，并指定编码
mysql > CREATE DATABASE dolphinscheduler DEFAULT CHARACTER SET utf8 DEFAULT COLLATE utf8_general_ci;
-- 为dolphinscheduler数据库授权
mysql > grant all privileges on dolphinscheduler.* to 'dolphinscheduler'@'%';
-- 刷新权限
mysql > flush privileges;

解压缩安装包

# 将apache-dolphinscheduler-3.2.0-bin.tar.gz上传至/opt/targz目录下

# 解压
[root@hadoop31 targz]# tar zxvf ./apache-dolphinscheduler-3.2.0-bin.tar.gz

# 修改目录权限，使得部署用户对解压缩后的文件有操作权限
[root@hadoop31 targz]# chown -R dolphinscheduler:dolphinscheduler apache-dolphinscheduler-3.2.0-bin

添加MySQL驱动至libs目录

此处使用 MySQL 8.2.0版本，对应使用 JDBC 驱动为 mysql-connector-j-8.2.0.jar，将该驱动移动至 DolphinScheduler 的每个模块下的 libs 目录下。共5个目录：

• api-server/libs
• alert-server/libs
• master-server/libs
• worker-server/libs
• tools/libs

配置文件修改

dolphinscheduler_env.sh 配置

# 修改dolphinscheduler_env.sh
vim apache-dolphinscheduler-3.2.0-bin/bin/env/dolphinscheduler_env.sh

# 在文末添加以下配置：
# JAVA_HOME, will use it to start DolphinScheduler server
# JDK配置
export JAVA_HOME=${JAVA_HOME:-/opt/soft/jdk8}

# Database related configuration, set database type, username and password
# MySQL数据库配置
export DATABASE=${DATABASE:-mysql}
export SPRING_PROFILES_ACTIVE=${DATABASE}
export SPRING_DATASOURCE_URL="jdbc:mysql://192.168.17.28:3307/dolphinscheduler?useUnicode=true&characterEncoding=UTF-8&useSSL=false"
export SPRING_DATASOURCE_USERNAME=${SPRING_DATASOURCE_USERNAME:-"dolphinscheduler"}
export SPRING_DATASOURCE_PASSWORD=${SPRING_DATASOURCE_PASSWORD:-"dolphinscheduler"}

# DolphinScheduler server related configuration
export SPRING_CACHE_TYPE=${SPRING_CACHE_TYPE:-none}
export SPRING_JACKSON_TIME_ZONE=${SPRING_JACKSON_TIME_ZONE:-UTC}
export MASTER_FETCH_COMMAND_NUM=${MASTER_FETCH_COMMAND_NUM:-10}

# Registry center configuration, determines the type and link of the registry center
# zk注册中心
export REGISTRY_TYPE=${REGISTRY_TYPE:-zookeeper}
export REGISTRY_ZOOKEEPER_CONNECT_STRING=${REGISTRY_ZOOKEEPER_CONNECT_STRING:-hadoop31:2181,hadoop32:2181,hadoop33:2181}

# Tasks related configurations, need to change the configuration if you use the related tasks.
# 其他环境配置(此处只配置了hadoop、hive，其他环境未部署)
# 如果你不使用某些任务类型，可以忽略不做配置，使用默认即可。比如Flink不使用，不做处理即可
export HADOOP_HOME=${HADOOP_HOME:-/opt/soft/hadoop-3.3.6}
export HADOOP_CONF_DIR=${HADOOP_CONF_DIR:-/opt/soft/hadoop-3.3.6/etc/hadoop}
export SPARK_HOME=${SPARK_HOME:-/opt/soft/spark}
export PYTHON_LAUNCHER=${PYTHON_LAUNCHER:-/opt/soft/python}
export HIVE_HOME=${HIVE_HOME:-/opt/soft/hive-3.1.3}
export FLINK_HOME=${FLINK_HOME:-/opt/soft/flink}
export DATAX_LAUNCHER=${DATAX_LAUNCHER:-/opt/soft/datax/bin/python3}

export PATH=$HADOOP_HOME/bin:$SPARK_HOME/bin:$PYTHON_LAUNCHER:$JAVA_HOME/bin:$HIVE_HOME/bin:$FLINK_HOME/bin:$DATAX_LAUNCHER:$PATH

install_env.sh文件修改

# 修改install_env.sh
vim apache-dolphinscheduler-3.2.0-bin/bin/env/install_env.sh

# 按照集群部署方案，内容如下：

# 集群节点
ips=${ips:-"hadoop31,hadoop32,hadoop33"}

# ssh免密端口,使用默认
sshPort=${sshPort:-"22"}

# master节点
masters=${masters:-"hadoop31,hadoop32"}

# worker节点
workers=${workers:-"hadoop31:default,hadoop32:default,hadoop33:default"}

# alert节点
alertServer=${alertServer:-"hadoop33"}

# api节点
apiServers=${apiServers:-"hadoop31"}

# dolphinscheduler实际安装路径
installPath=${installPath:-"/opt/soft/dolphinscheduler-3.2.0"}

# 部署dolphinscheduler使用的用户名
deployUser=${deployUser:-"dolphinscheduler"}

# zk根节点
zkRoot=${zkRoot:-"/dolphinscheduler"}

初始化元数据

# 切换到apache-dolphinscheduler-3.2.0-bin目录下，执行命令
[root@hadoop31 apache-dolphinscheduler-3.2.0-bin]# sh ./tools/bin/upgrade-schema.sh

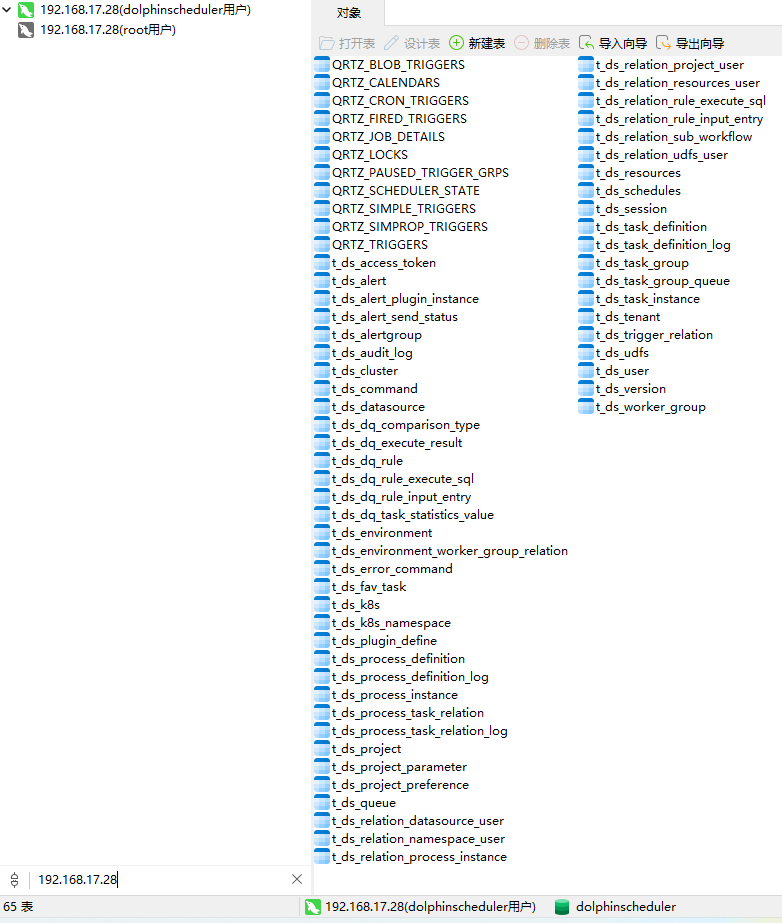

# 此操作，会向MySQL数据库写入元数据，共计65张表，如图所示：

安装Apache DolphinScheduler

# 执行install.sh部署命令
[root@hadoop31 apache-dolphinscheduler-3.2.0-bin]# ./bin/install.sh

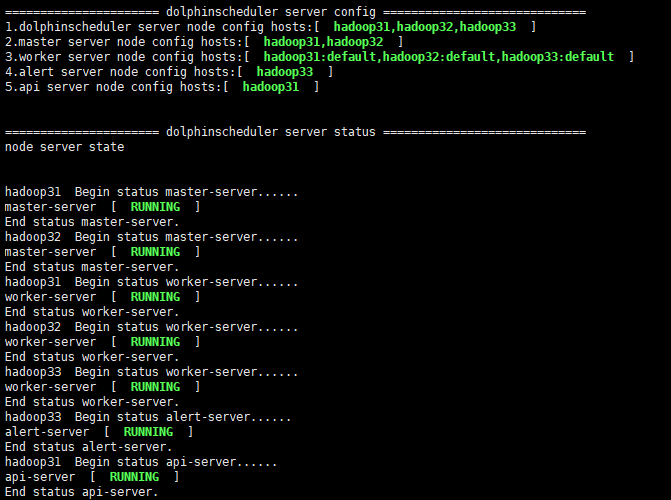

# 当看到下图时，说明 DS 安装完成

提示：

安装完成后，此时安装用到的 apache-dolphinscheduler-3.2.0-bin 文件就没用了。

此时，已经将 Apache DolphinScheduler 安装到配置中指定的 opt/soft/dolphinscheduler-3.2.0 目录下了

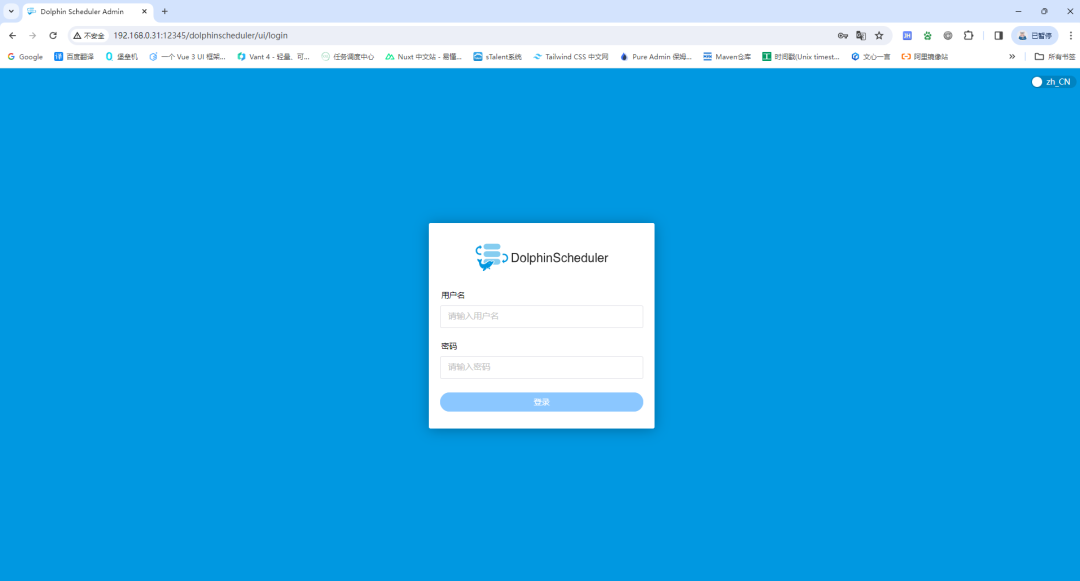

登录Apache DolphinScheduler 控制台

访问地址：http://192.168.0.31:12345/dolphinscheduler/ui/

用户名：admin

密码：dolphinscheduler123

查看监控中心Master/Worker节点信息

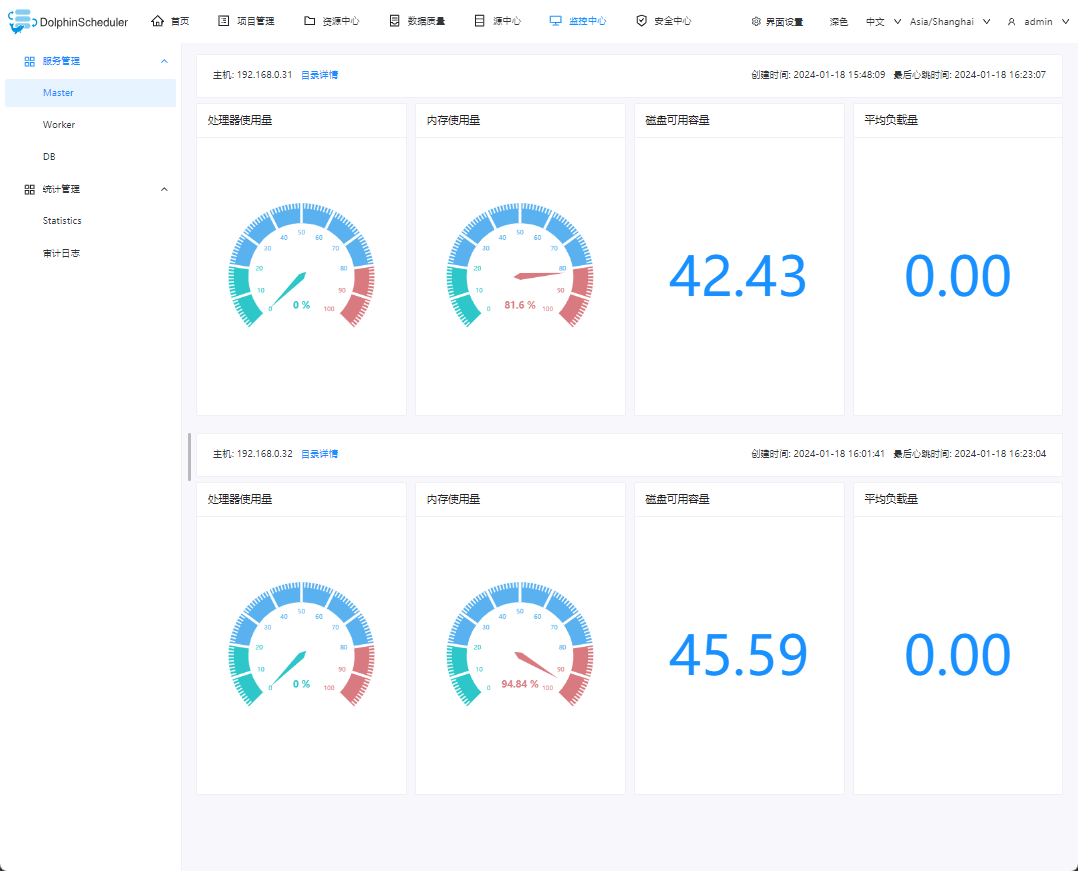

1.Master节点

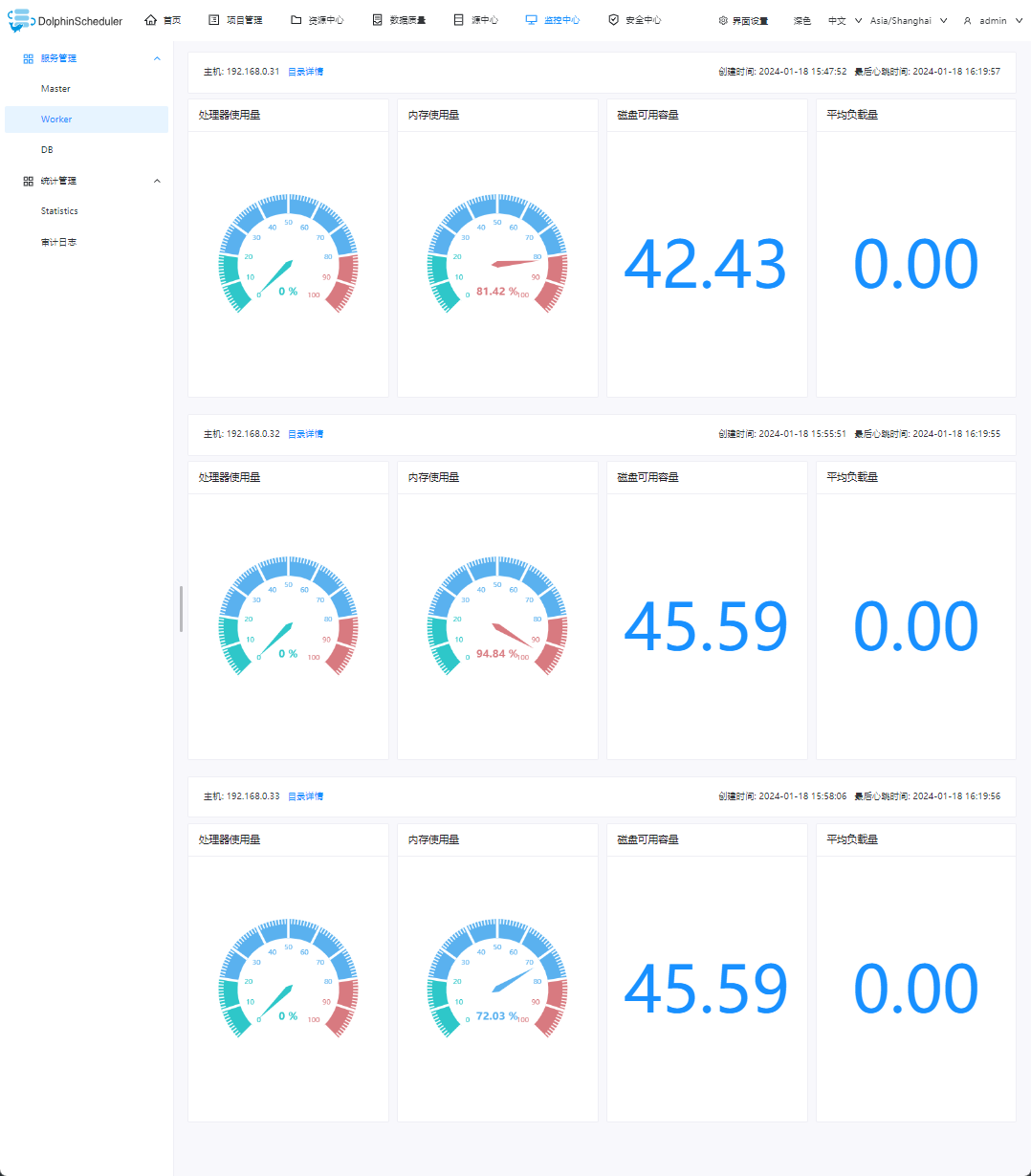

2.Worker节点

启动/停止服务命令

第一次安装后，会自动启动所有服务。如有服务问题或者后续需要启停，命令如下。以下脚本都在 DolphinScheduler安装目录的bin下

# 一键停止集群所有服务
sh /opt/soft/dolphinscheduler-3.2.0/bin/stop-all.sh

# 一键启动集群所有服务
sh /opt/soft/dolphinscheduler-3.2.0/bin/start-all.sh

# 启/停 master 服务
sh /opt/soft/dolphinscheduler-3.2.0/bin/dolphinscheduler-daemon.sh start master-server
sh /opt/soft/dolphinscheduler-3.2.0/bin/dolphinscheduler-daemon.sh stop master-server

# 启/停 worker 服务
sh /opt/soft/dolphinscheduler-3.2.0/bin/dolphinscheduler-daemon.sh start worker-server
sh /opt/soft/dolphinscheduler-3.2.0/bin/dolphinscheduler-daemon.sh stop worker-server

# 启/停 api 服务
sh /opt/soft/dolphinscheduler-3.2.0/bin/dolphinscheduler-daemon.sh start api-server
sh /opt/soft/dolphinscheduler-3.2.0/bin/dolphinscheduler-daemon.sh stop api-server

# 启/停 alert 服务
sh /opt/soft/dolphinscheduler-3.2.0/bin/dolphinscheduler-daemon.sh start alert-server
sh /opt/soft/dolphinscheduler-3.2.0/bin/dolphinscheduler-daemon.sh stop alert-server

本文结束，谢谢!
