一、背景介绍

为了满足KaiwuDB对操作原子性及数据―致性的要求，并支持时序引擎分布式事务，KaiwuDB引入了Write-Ahead Logging (WAL)功能。其设计目标主要有:
1．支持时序数据库的数据灾难恢复;
2．保证时序数据库多个操作的原子性;
3．支持时序存储引擎分布式事务。

KaiwuDB提供两种级别的WAL日志：实例级别和时序表级别。其中，KaiwuDB实例级别的WAL日志用于记录每个时序表Schema的变更，包括列数据类型变更、加减列、加减TAG等；时序表级别的WAL日志用来记录与本时序表相关的所有的数据变更，包括数据的INSERT、UPDATE 和DELETE以及事务信息等。

传统关系数据库的WAL日志通常是针对具体数据页的物理日志。KaiwuDB的WAL有所不同，使用逻辑日志的方式记录时序表变更，并且在数据记录上面添加日志LSN信息，用来确定日志条目与数据记录之间的对应关系。

二、WAL功能详解

KaiwuDB的节点启动时（无论宕机与否），在启动时序引擎的过程中，需要遍历本节点存储目录中的所有时序表，并调用时序表每个EntityGroup中WALMgr的recovery方法进进行系统恢复。KaiwuDB的WAL引擎主要包括三个模块，用于操作文件的FileMgr，用于存储和管理数据的最小单元LogBlock，用于在KaiwuDB内部进行读取和写入WALLog的BuffMgr模块组成。

LogBlock

为加快数据读取解析，加快写入速度，设定每次读取和写入的最小单位是4KB。LogBlock包括两种形式，一种是位于每个文件首部的HeaderBlock，另一种是用于存储数据的EntryBlock。

• HeaderBlock用于存储当前日志文件的管理信息；
• EntryBlock用于存储所有的WALLog，包括对应的BlockNo（4bytes），已写入的数据长度DataLen（2bytes），首条日志的起始地址FirstRecGrp（2bytes），检查点CheckpointNo（4bytes），存储的日志数据以及对整个Block数据完整性的校验码Checksum（4bytes）。

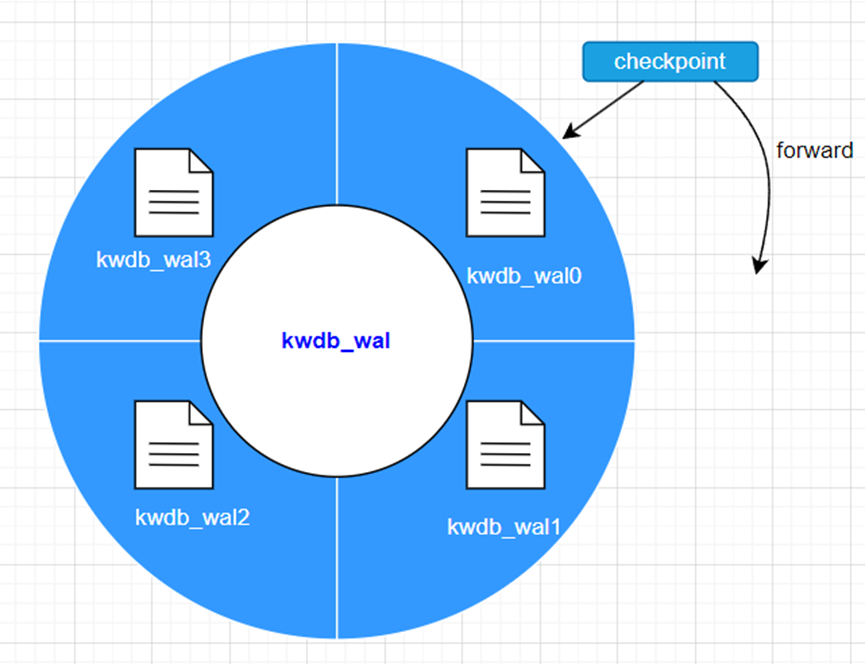

LogBlock是用于对WALLog操作的最小单位，也是在文件中读取和写入的最小单位。由于日志文件组中的文件会被循环利用，因此引入write pos和checkpoint两个时序表级别内部属性。

write pos 记录当前位置，根据日志写入情况实时后移。checkpoint 是指系统发起的最后一次checkpoint的LSN，即数据落盘操作。每次同步WAL记录到日志文件组中，write pos位置就会后移更新。write pos和checkpoint 之间的空间为FREE SPACE，可以用来写入新的WALLog记录。

KaiwuDB 的checkpoint采用定时轮询机制，checkpoint后移更新有两种情况:

• 由后台线程定期同步数据文件到磁盘（见ts.wal.checkpoint.interval)，同步成功后更新checkpoint；
• 加载日志文件组恢复数据时，加载过的记录应该被清空，这时可以后移更新 checkpoint。

FileMgr

WAL File Manager用于管理WAL日志文件。时序表WALLog文件由多个文件组成，称为日志文件组，默认为10个，每个文件默认大小为128MB，用户可以通过系统参数进行调整。Log文件按照固定大小的Block组织，称为Log Block，每个Log Block的大小为4k。

FileMgr每次写入日志文件都是以LogBlock为单位，对于操作系统来说，频繁地写入几十字节与几百字节并无区别，LogBlock的写入都是顺序的，以尽可能提升写入性能。LogBlock分为两种：

• HeaderBlock，用于存储一些元数据信息，每个日志文件都会有一个HeaderBlock，位于文件起始位置；
• EntryBlock，用于存储具体的WAL。

LogFile文件默认为64MiB，起始第一个为HeaderBlock，存储元数据信息，其余均为EntryBlock，存储WAL数据。

BufferMgr

单一的文件写入涉及到大量的IO以及文件的偏移量更新操作，对于每条WALLog都需要落盘的情形，该操作会大幅度影响性能。在不需要每条WALLog实时落盘的情况下，提供了WALBuffer Manager以减少过多的落盘请求。

BufferManager结构包括底层的FileManager以提供对文件的写入，包含一个EntryBlock的双向链表用于写入WALLog，提供了firstBlock指针指向链表的头节点，提供了current_block指向当前正在写入的block节点。BufferManager提供对外的读写WALLog的接口。所有的读写都是通过BufferManager调用对应的EntryBlock去完成的，写入的结果保存在BufferManager中，而非直接刷盘。BufferMananger通过flush接口进行数据的落盘，此时BufferManager将需要落盘的Blocks提供给FileManager写入文件，并更新BufferManager的Block链表。

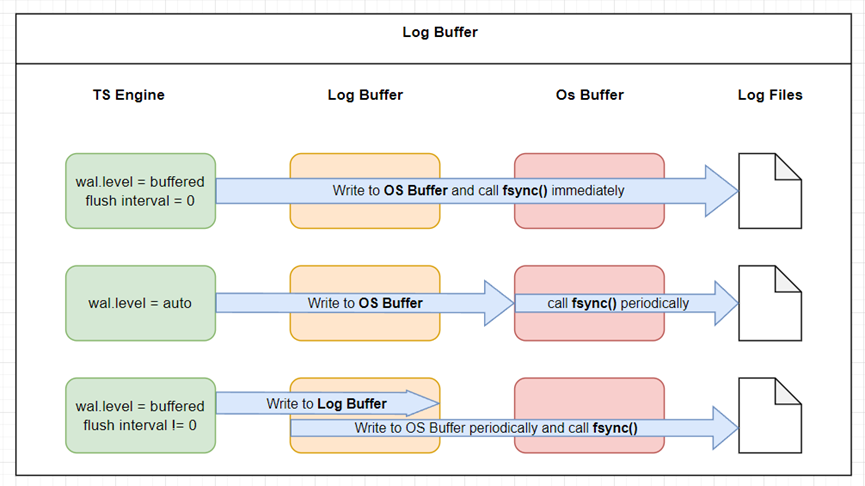

如上图所示，默认使用第三种模式，TS Engine将数据写入BufferManager，当达到flush interval或写入Log Buffer到一定数量时出发flush，将BufferManager中的所有数据刷盘到本地文件。

三、应用场景

LogBlock，FileMgr，BufferMgr是相互独立的，所有的Log写入都是通过BufferMgr完成的，而LogBlock, FileMgr对KaiwuDB其他组件不可见。FileMgr负责Block到文件的写入工作。WAL日志条目包括以下类型，除此之外可根据具体需求进行添加：
• INSERT
• UPDATE
• DELETE
• CHECKPOTNT
• BEGIN
• COMMIT
• ROLLBACK
• TSBEGIN
• TSCOMMIT
• TSROLLBACK
• DDL_CREATE
• DDL_DROP
• DDL_ALTER_COLUMN

四、总结

通过为KaiwuDB引入Write-Ahead Logging (WAL)及事务管理功能，可以实现以下目标:
1．支持时序数据库的数据灾难恢复(Crash Recovery) ;
2．保证时序数据库多个操作的原子性;
KaiwuDB提供实例级别和时序表级别两种级别的WAL日志。其中实例级别的WAL日志用来记录每个时序表Schema的变更，包括列数据类型变更、加减列、加减TAG等。时序表级别的WAL日志用来记录与本时序表相关的所有的数据变更，包括数据的(INSERT、UPDATE、DELETE以及事务信息等。

传统关系数据库的WAL日志通常是针对具体数据页的物理日志。KaiwuDB的WAL有所不同，使用逻辑日志的方式记录时序表变更，并且在数据记录上面添加日志LSN信息，用来确定日志条目与数据记录之间的对应关系。
