PostgreSQL技术内幕（十四）探索PG的进程与内存管理

HashData 2024-03-18

1313

PostgreSQL因为性能卓越、运行稳定的特点而广受欢迎，高效和精细的进程与内存管理机制是性能和稳定背后重要的支撑。它采用多进程协同配合架构，进程间通过共享内存进行通信。

在本次直播中，我们与大家分享了PostgreSQL多进程架构和内存管理机制。以下内容根据直播文字整理而成。

PostgreSQL进程架构与内存管理

PostgreSQL的多进程处理架构，为数据库系统的稳定性、并发性、跨平台能力和安全性提供了支撑。虽然与基于多线程的数据库系统相比，多进程模型可能在上下文切换和资源占用上有所不足，但在众多常用场景下，这种设计选择为PostgreSQL带来了显著的优势。

在PostgreSQL多进程架构体系中，最重要的两个进程是守护进程（Postmaster）与服务进程（Postgres）。其中服务进程可以接收并执行客户端发送的命令，并调用底层存储、事务管理、索引等功能模块完成客户端的各种操作，并返回执行结果。

图1：PostgreSQL多进程架构和内存模型流程示意图

如上图所示，当客户端发起连接时，守护进程会fork单独的服务进程为客户端提供服务，此后由服务进程为客户端执行各种命令，客户端直接和服务进程通信，不再需要守护进程中转，直到客户端断开连接。

守护进程是所有进程的父进程，负责整个数据库系统的启动、关闭、监听、接受新的客户端连接、处理配置变更和恢复和故障处理；服务进程主要职责在于客户端连接认证，并负责处理客户端发出的查询和语句。

除了守护进程的和服务进程外，PG在运行期间还需要一些辅助进程，包括：

Background writer：负责将共享缓冲池中的脏页逐渐刷入持久化存储中。
Checkpointer：在PG9.2及其后版本中，该进程负责处理检查点。
Autovacuum launcher：周期性地启动自动清理工作进程。
WAL writer：本进程周期性地将WAL缓冲区中的WAL数据刷入持久存储中。
Statistics Collector：负责收集统计信息，用于诸如pg_stat_activity, pg_stat_database等系统视图。
Logging collector (logger)：负责将错误消息写入日志文件。
Archiver：负责将日志归档。

在内存模型方面，PostgreSQL的内存体系结构可以分为两大类：本地内存区域（Local memory area）和共享内存区域（Shared memory area）。

本地内存由每个后端服务进程分配供自己使用，当后端服务进程被fork时，每个后端服务进程为查询分配一个本地内存区域，由以下三部分组成：

work_mem：执行器在执行ORDER BY和DISTINCT时使用该区域对元组做排序，以及存储归并连接和散列连接中的连接表。
maintenance_work_mem：某些类型的维护操作使用该区域（例如VACUUM、REINDEX）。
temp_buffers：临时表相关操作使用这部分内存。

共享内存区域由PostgreSQL服务器在启动时分配，由所有后端进程共同使用。这个区域也被划分为几个固定大小的子区域，如下所示：

Shared buffer pool：PostgreSQL将表和索引中的页面从持久存储加载至此，并直接操作。
WAL buffer：WAL数据是PostgreSQL中的事务日志；WAL缓冲区是WAL数据在写入持久存储之前的缓冲区。
Commit log buffer：提交日志为并发控制（CC）机制保存了所需的所有事务状态（例如进行中、已提交、已中止等）。

内存上下文的实现

内存管理是数据库设计的重要环节。在PostgreSQL 7.1之前，大量以指针传值的查询可能会造成严重、不易排查的内存泄漏。从7.1版本开始，PostgreSQL使用内存上下文（MemoryContext）机制来管理内存，解决了内存泄漏的问题，同时可以提高内存分配的效率，并避免内存碎片的产生。对用户来说，可通过palloc和pfree函数在内存上下文中申请、释放内存片。

内存上下文的本质是对SQL执行所需的内存进行阶段性的划分，每个阶段的内存由对应的内存上下文进行管理，内存上下文之间则构成树状的结构，其根节点为TopMemoryContext，在整个进程的生命周期里，TopMemoryContext 都将常驻于内存。

这样，在数据库运行的过程中，可以不断地根据需要创建和释放内存上下文。在释放内存上下文的过程中，所有内存上下文（及其子上下文）中分配的内存也都得以释放，而不必去关心每一块内存的释放。

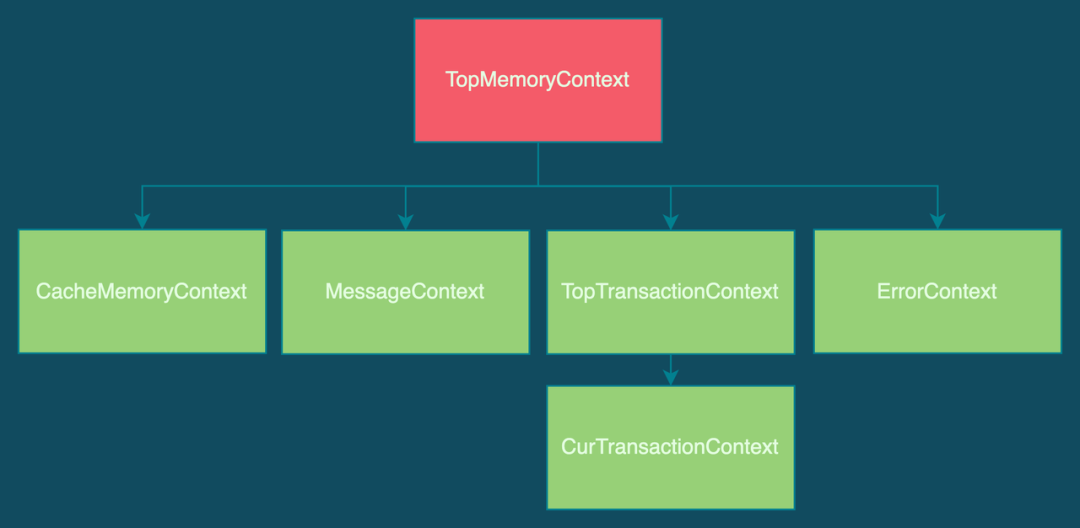

图2：PostgreSQL内存上下文结构示意图

在上图中，各模块功能如下：

TopMemoryContext：位于内存上下文树型管理结构的顶层，所有其它的内存上下文都是其直接或间接子节点。TopMemoryContext上的内存分配与malloc完全相同，因此TopMemoryContext不会被重置和删除。
CacheMemoryContext：RelCache、CatCache以及相关模块的持久存储，无法重置或删除。
MessageContext：此内存环境持有前台进程传递过来的当前命令消息，以及当前消息衍生出来的并且与当前消息生命周期相同的存储空间。
TopTransactionContext：此内存环境一直持续到最高层事务结束的时候。在每一次最高层事务结束的时候，这个内存环境都会被重设，其所有的子内存环境都会被删除。在大多数情况下，无须在这里分配内存，而应该在CurTransactionContext中分配。注意：此内存环境不会在出错时立即清除，而是直到事务块通过调用COMMIT/ROLLBACK时清除。
CurTransactionContext：此内存环境持有当前事务的数据，直到当前事务结束，特别是在最高层事务提交时需要此内存环境。当处于一个最高层事务中时，此内存环境与TopTransactionContext一致，但是在子事务中，CurTransactionContext则指向一个子内存环境。
ErrorContext：这是一个持久性的内存环境，会在错误恢复过程中切换，在恢复结束时重设。这里安排了8K的空间，保证在其他所有内存用尽之后，也可以顺利地把错误恢复。

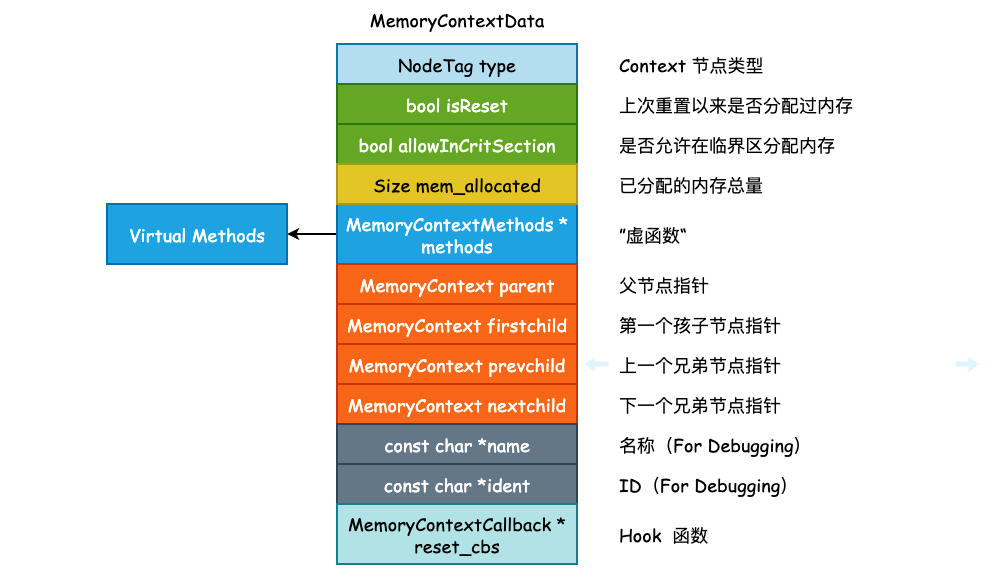

图3：PostgreSQL内存上下文数据结构示意图

在PostgreSQL中，MemoryContextData是内存上下文的核心数据结构，通过指针描述了内存上下文之间的关系，并通过虚函数表提供了对内存进行基本操作的接口，包括对内存的分配和释放。上下文之间的关系通过parent、firstchild、prevchild、nextchild等指针进行描述，在释放内存上下文的时候也会根据这些指针，遍历释放当前上下文的所有子上下文。

事实上，内存上下文并不管理实际上的内存分配，仅仅是用作对MemoryContext树的控制。管理内存上下文中的内存块是通过AllocSet结构来完成的，而MemoryContext仅作为AllocSet的头部信息存在，AllocSet是一个指向AllocSetContext结构的类型指针。

AllocSetContext是内存上下文的核心控制结构，本质上是一个高效的内存分配器。在AllocSetContext中，内存分成两个层次：内存块（Block）和内存片（Chunk）。通常，一个内存块会包含多个内存片，内存片则是PG分配内存的最小单元。

在整个内存分配的过程中有一个非常关键的数据结构：freelist，它是减少系统调用的关键所在。

freelist数组的大小默认为11，能够保存11种不同大小的空闲内存片，freelist 数组中最小的内存片大小为8Bytes，最大的内存片为8192bytes。

在向PG申请内存的时候，不会直接调用malloc分配内存，而是由PG先向系统通过malloc申请一块较大的内存块，然后由PG从该较大的内存块中切割出一块合适大小的内存片返回给申请者；申请者释放内存的时候也不会直接返还给操作系统，而是交由PG通过freelist保留不同大小的空闲碎片，在下次申请内存的时候，可以直接从freelist中寻找合适的内存片进行内存分配。这样做的目的主要是为了减少系统调用的次数和内存碎片的产生，提高内存分配和回收的效率。

申请内存大小的上限为allocChunkLimit，如果需要分配的内存超过该值，显然无法从freelist中分配内存，将通过 malloc直接申请一整块内存块（内存对齐处理），并整体作为一个内存片返回给申请者。如果申请内存大小未超 allocChunkLimit 且freelist 中有合适空闲碎片，可直接通过计算，得到 freelistindex，并从freelist中的链表中返回合适的空闲碎片。

在内存释放的时候，会有两种情况：
