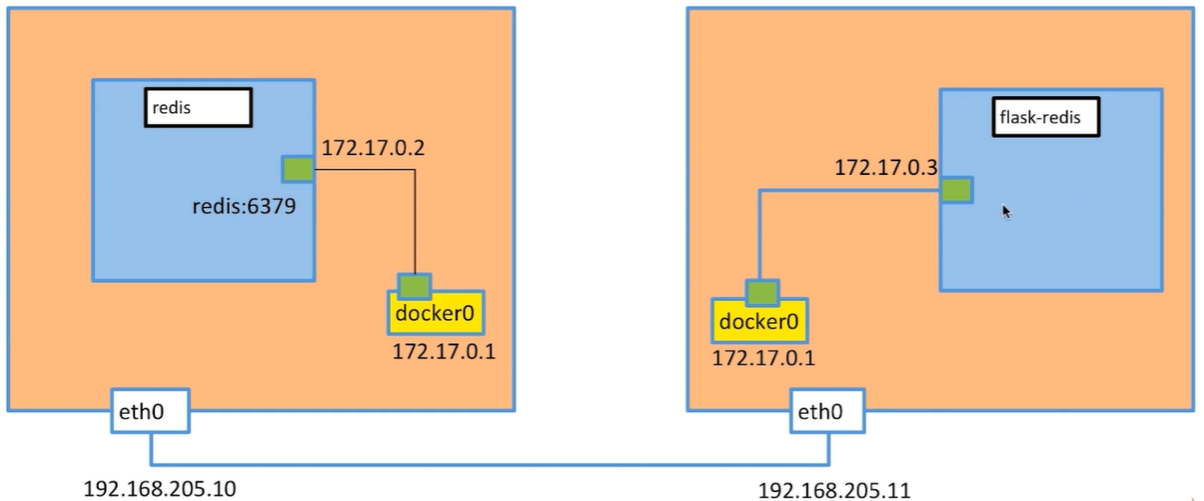

Overlay和Underlay的通俗解释

通过VXLAN隧道技术实现通信，低层物理网络为Underlay，上层逻辑网络为Overlay。
================
192.168.1.11节点1配置：
================
# wget https://github.com/etcd-io/etcd/releases/download/v3.5.12/etcd-v3.5.12-linux-amd64.tar.gz -O /home/etcd-v3.5.12-linux-amd64.tar.gz
# tar zxvf etcd-v3.5.12-linux-amd64.tar.gz
# cd etcd-v3.5.12-linux-amd64
# nohup ./etcd --name docker-node1 \
--initial-advertise-peer-urls http://192.168.1.11:2380 \
--listen-peer-urls http://192.168.1.11:2380 \
--listen-client-urls http://192.168.1.11:2379,http://127.0.0.1:2379 \
--advertise-client-urls http://192.168.1.11:2379 \
--initial-cluster-token etcd-cluster \
--initial-cluster docker-node1=http://192.168.1.11:2380,docker-node2=http://192.168.1.12:2380 \
--initial-cluster-state new \
--log-level info \
--logger zap \
--log-outputs stderr&

================
192.168.1.12节点2配置：
================
# wget https://github.com/etcd-io/etcd/releases/download/v3.5.12/etcd-v3.5.12-linux-amd64.tar.gz -O /home/etcd-v3.5.12-linux-amd64.tar.gz
# tar zxvf etcd-v3.5.12-linux-amd64.tar.gz
# cd etcd-v3.5.12-linux-amd64
# nohup ./etcd --name docker-node2 \
--initial-advertise-peer-urls http://192.168.1.12:2380 \
--listen-peer-urls http://192.168.1.12:2380 \
--listen-client-urls http://192.168.1.12:2379,http://127.0.0.1:2379 \
--advertise-client-urls http://192.168.1.12:2379 \
--initial-cluster-token etcd-cluster \
--initial-cluster docker-node1=http://192.168.1.11:2380,docker-node2=http://192.168.1.12:2380 \
--initial-cluster-state new \
--log-level info \
--logger zap \
--log-outputs stderr&

==================
检查集群状态（任一节点）：
==================
# cd etcd-v3.5.12-linux-amd64
# ./etcdctl cluster-health

# ./etcd --version
etcd Version: 3.5.12
Git SHA: e7b3bb6cc
Go Version: go1.20.13
Go OS/Arch: linux/amd64

====================
两个节点分别重启docker服务：
====================
192.168.1.11节点1：
# systemctl stop docker
# /usr/bin/dockerd -H tcp://0.0.0.0:2375 -H unix:///var/run/docker.sock --cluster-store=etcd://192.168.1.11:2379 --cluster-advertise=192.168.1.11:2375&

192.168.1.12节点2：
# systemctl stop docker
# /usr/bin/dockerd -H tcp://0.0.0.0:2375 -H unix:///var/run/docker.sock --cluster-store=etcd://192.168.1.12:2379 --cluster-advertise=192.168.1.11:2375&

==============================================
通过一个节点创建overlay网络（每创建一个新的网络会出创建新的网段）：
==============================================
# docker network create -d overlay demo-network
注：-d 使用overlay驱动，或者--driver=overlay

# docker network ls

查看demo-network详细信息：
# docker network inspect demo-network

在另一个节点上执行以下命令发现两个节点已通过etcd实现数据同步：
# ./etcdctl ls /docker/nodes

===============================
使用创建的overlay网络demo-network创建容器：
===============================
192.168.1.11节点1：
# docker run -d --name test1 --network demo-network busybox /bin/sh -c "while true; do sleep 3600; done"

192.168.1.11节点2：
# docker run -d --name test2 --network demo-network busybox /bin/sh -c "while true; do sleep 3600; done"

结论：验证两个容器可以跨节点互通。
