GoldenDB租户管理

物理机新增

● 摘要

对实例安装过程中涉及到的计算节点、数据节点以及GTM组件规格进行新增或配置操作。

● 步骤

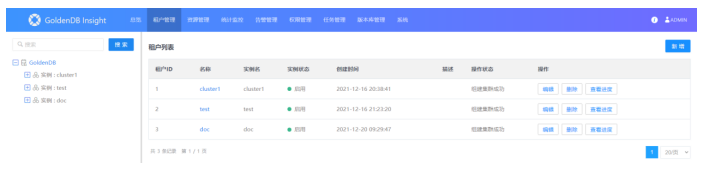

1.选择菜单[租户管理→GoldenDB]，进入租户列表界面。

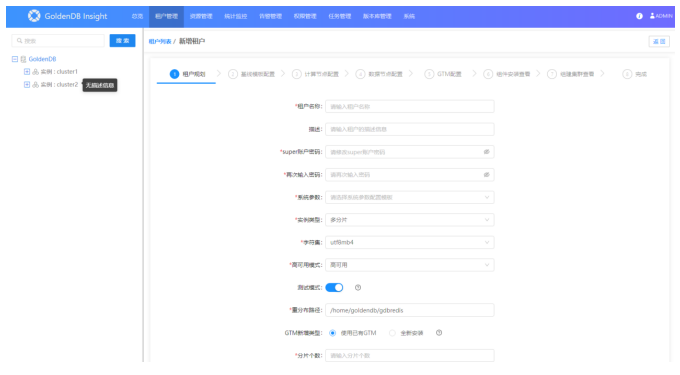

2.单击[新增租户→物理机新增]按钮，进入新增租户界面。

3.设置租户参数，参数说明参见下表。

4.单击下一步按钮，进入计算节点配置界面。

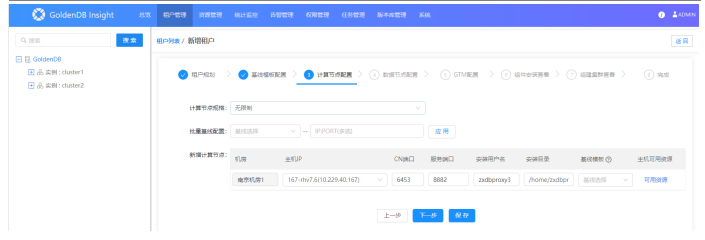

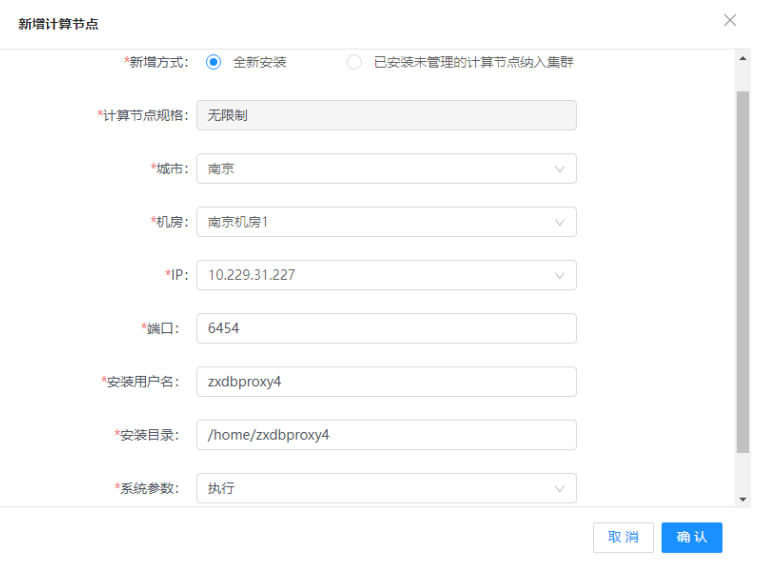

5.下拉菜单选择计算节点规格（计算节点规格默认为无限制），规划计算节点（可以选择该机房下不同的主机），单击下一步按钮，进入数据节点配置界面。

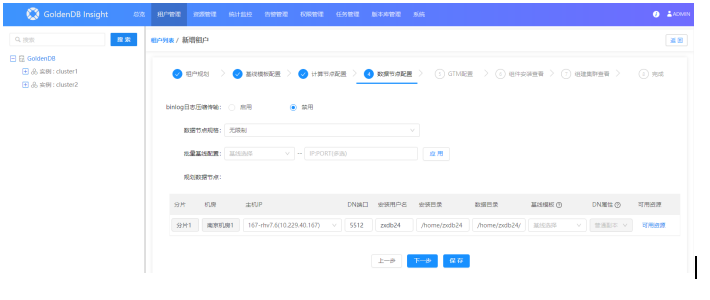

6.数据节点配置界面可配置binlog日志压缩传输方式，启用日志压缩后 ，binlog可压缩传输到备机，节省带宽。参数说明参见下表。

7.配置数据节点，单击下一步按钮，进入GTM配置界面。

数据节点配置与计算节点相同，可以选择数据节点规格和待安装的主机。

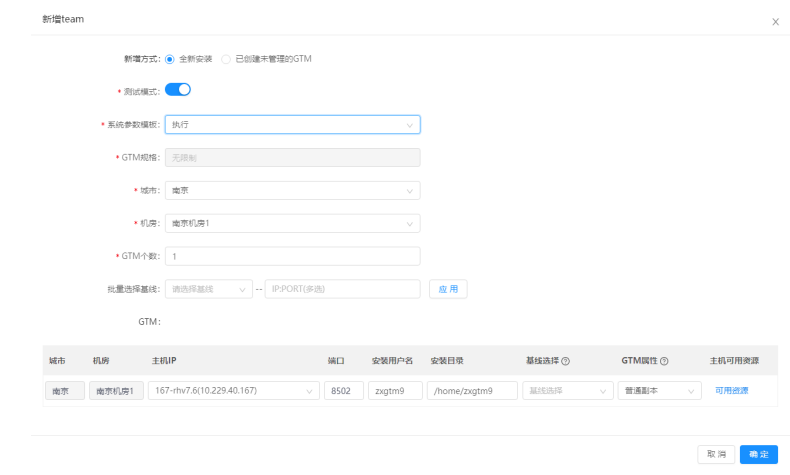

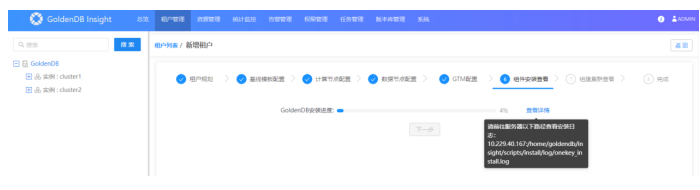

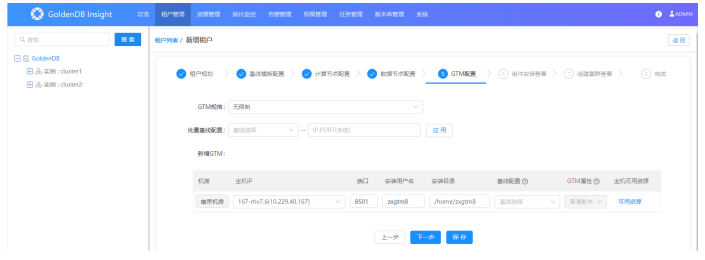

8.配置GTM，单击下一步按钮，进入组件安装查看界面。

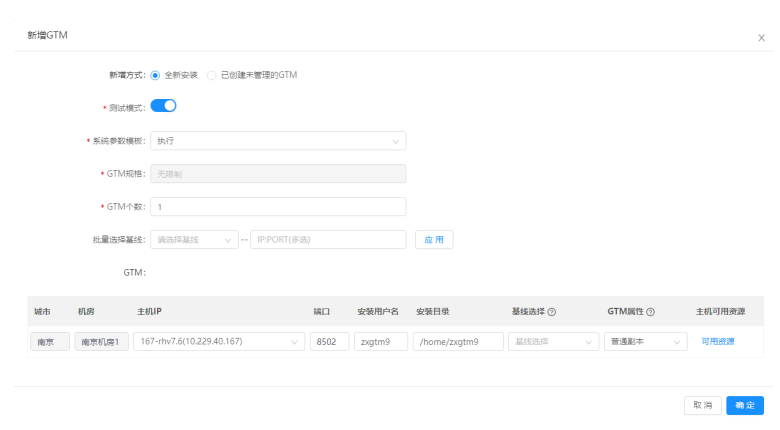

GTM配置与计算节点相同，可以选择GTM规格和待安装的主机。

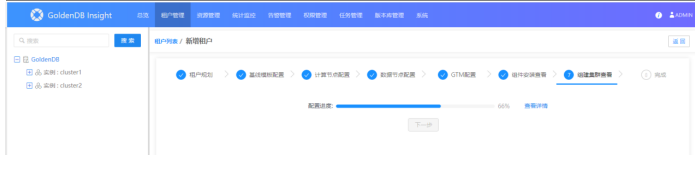

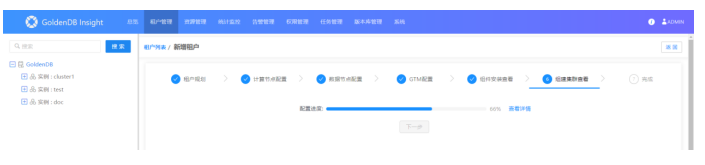

9.组件安装完成后，单击下一步按钮，进入组建集群查看界面。

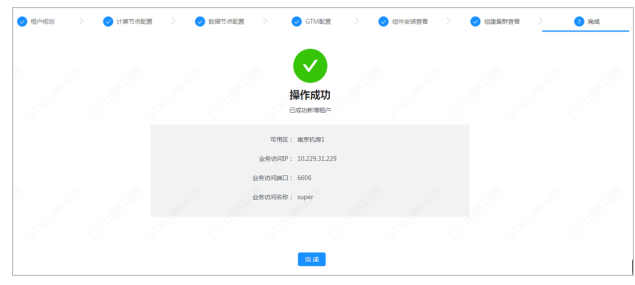

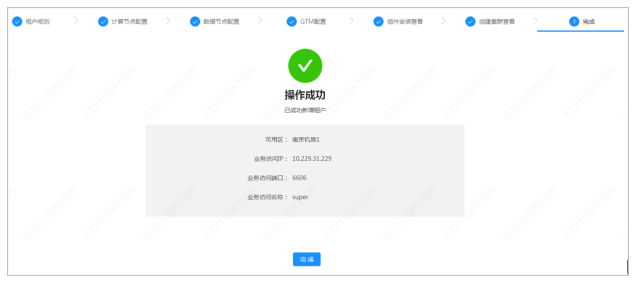

10.组建集群完成后，即新增租户成功，左侧树结构将显示新建的租户信息。

容器化新增

● 摘要

组建容器化集群过程中需要的db/proxy/gtm/mds组件的容器信息，以及集群全局参数配置。

● 步骤

1.选择菜单[租户管理→GoldenDB]，进入租户列表界面。

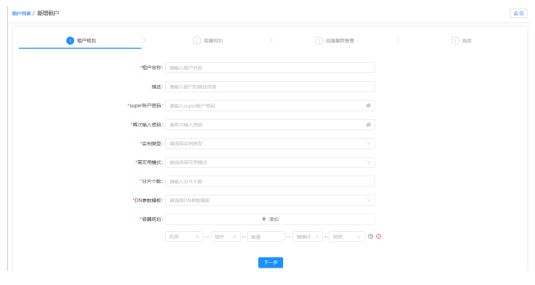

2.单击[新增租户→容器化新增]按钮，进入租户规划界面。

参数说明见下表：

注意: DN参数模板需要预先拷贝到当前主管理节点下的insight用户下，具体操作如下:

1.在相对目录~/insightServer/insight-0.0.1-SNAPSHOT/paramtemplate下创建一个子目录，如日期命名目录: 20220725，之后将对应DN模板文件my.cnf拷贝到新建目录下；

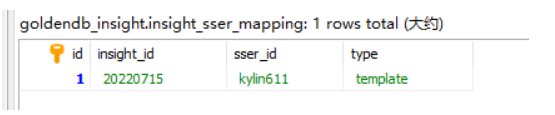

2.在rdb中goldendb_insight库里找到insight_sser_mapping表，插入一条模板数据如上图所示；其中insight_id就是第一步创建的目录名称，sser_id可以是一个自定义任意字符串，type列必须为“template”。

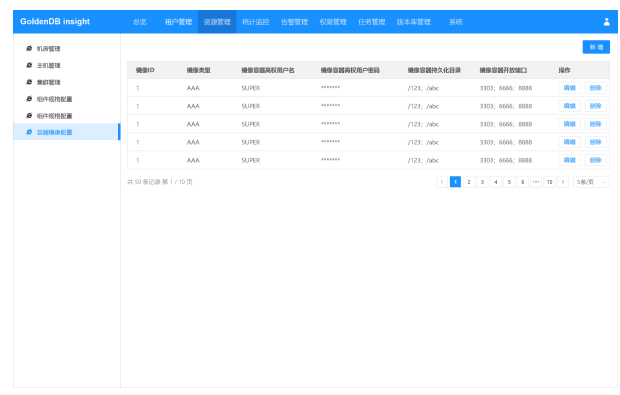

3.如果集群规划页面出现上面说明的提示，则根据说明配置实际的镜像和容器信息，镜像配置页面见图，参数说明见表：

参数说明见表：

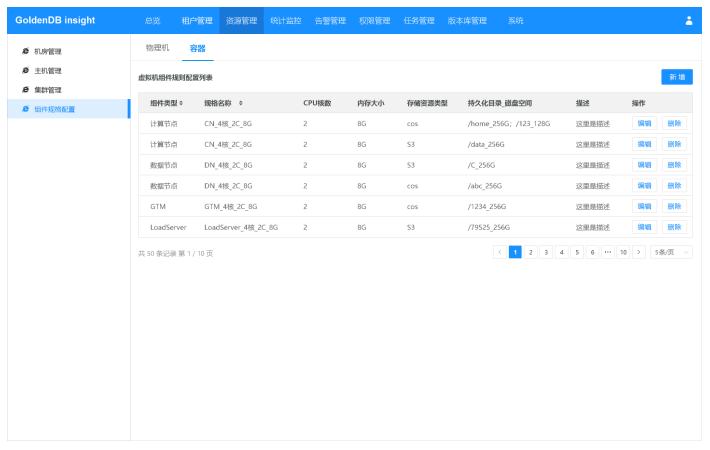

镜像信息配置结束之后，请前往资源管理→组件规格配置→容器配置对应容器信息。容器规格配置页面见图。

参数说明见表：

4.如果未配置镜像信息，则在配置好对应信息后重新开始容器化租户新增流程操作，若已配置镜像相关信息则单击[下一步]进入容器规划流程。

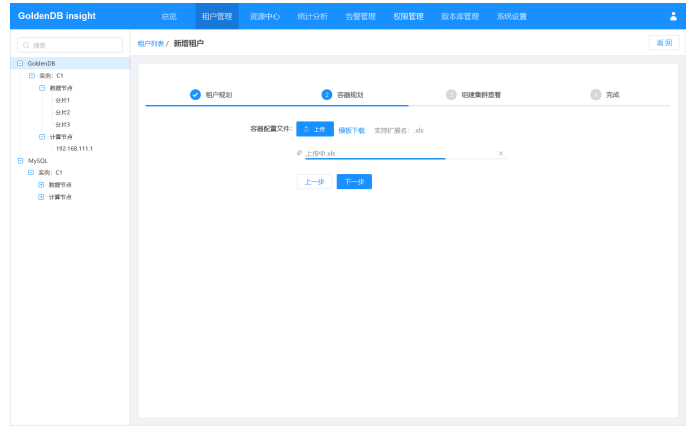

5.模板上传成功后，单击下一步按钮，进入组建集群查看界面。

6.组建集群完成后，即新增租户成功，左侧树结构将显示新建的租户信息。

● 摘要

修改租户描述信息。

● 步骤

1.选择菜单[租户管理→GoldenDB]，进入租户列表界面。

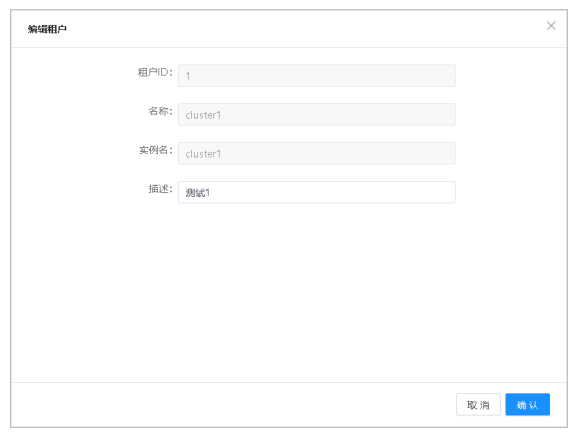

2.在待编辑租户所在行，单击编辑按钮，弹出编辑租户窗口。

3.编辑描述信息，单击确认按钮，完成编辑操作。

● 摘要

不需要使用的租户，执行删除操作，删除租户包括删除租户及该租户下安装的组件。租户在组件安装及组建集群时，不可以进行删除操作；否则，系统会有相应提示。

● 步骤

1.选择菜单[租户管理→GoldenDB]，进入租户列表界面。

2.在待删除租户所在行，单击删除按钮，弹出删除确认窗口。

3.单击继续按钮，提示输入租户创建时设置的super账户密码。

4.输入正确密码，单击确认按钮，将删除租户及该租户下安装的组件。

● 摘要

管理租户实例信息，包括查看实例的基本信息、修改部分实例参数。

● 相关信息

在一个分片中，把主、备DN划分成不同的team，主、备DN之间需要满足两个条件：

● Team内DN响应的个数达到配置的阈值数时，则认为该team同步关系正常。

● 同步关系正常的team，个数需要达到配置的阈值，这个阈值就是高低水位线。

在一定时间内，如果不满足上述两个条件，则认为快同步超时。

在水位配置中，当选择主数据节点计数时，主数据节点成为一个正常响应的数据节点；备数据节点可以正常同步主数据节点数据时，则备数据节点也成为一个正常响应的数据节点。当正常响应的数据节点数量达到配置的team数据节点响应数时，则认为该team有效。

● 当有效的team数量达到高水位时，则该分片运行在高水位上。

● 有效team数量在高低水位之间时，系统有告警。

● 当有效team数量低于低水位时，系统有告警，此时分片为“只读”状态，不支持写业务。

GoldenDB在计算节点层新增了分布式事务的隔离级别，具体说明参见下表。

GoldenDB系统支持binlog日志压缩功能，具体说明参见步骤6。

● 步骤

1.选择菜单租户管理，进入租户列表界面。

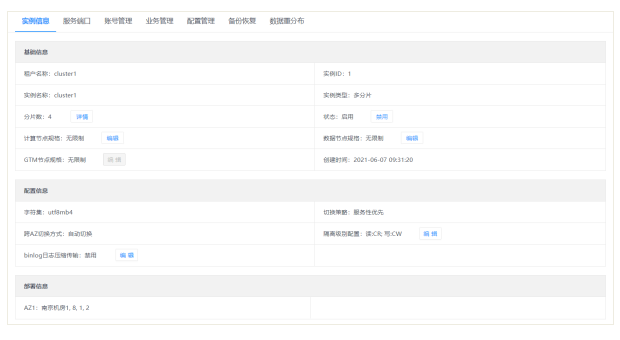

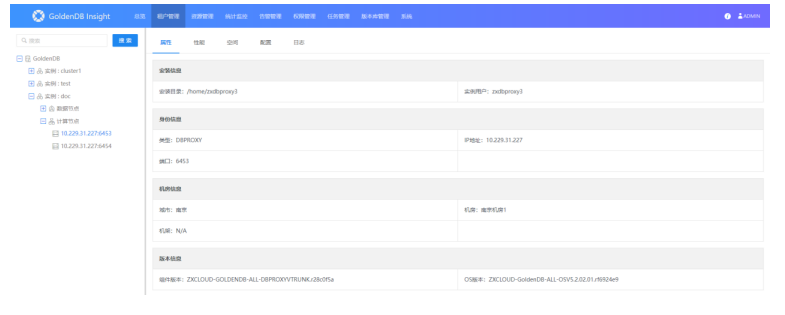

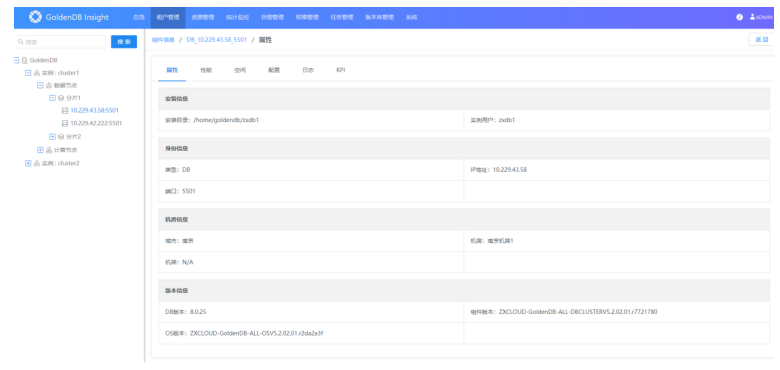

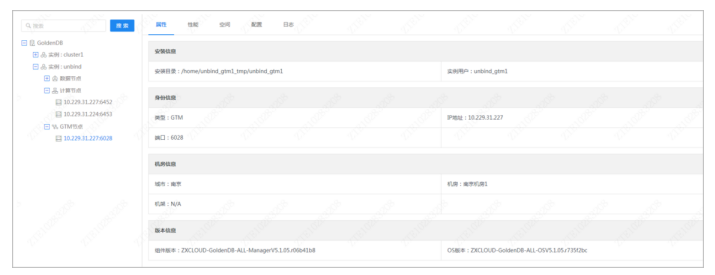

2.在左侧实例树中，单击待管理租户实例，进入实例信息界面。

3.根据需要对实例信息执行相应操作。

● 摘要

对实例的服务端口进行新增、绑定、编辑等操作。

● 对服务端口进行解绑操作时，需要先禁用该服务端口然后进行解绑操作。

● 解绑后的服务端口处于空闲状态，可再次绑定计算节点。

● 当服务端口处于绑定状态时，不能被删除，需将该服务端口进行解绑，然后删除。

● 当选择开启读写分离配置时，有“本地同城查询”和“异地查询”两种模式。

选择“本地同城查询”时，可以配置本地主、备机及同城权重，数据节点的读权重越高，处理的读请求越多。

● 步骤

1.选择菜单租户管理，进入租户列表界面。

2.在左侧实例树中，单击待管理租户实例，进入实例信息界面。

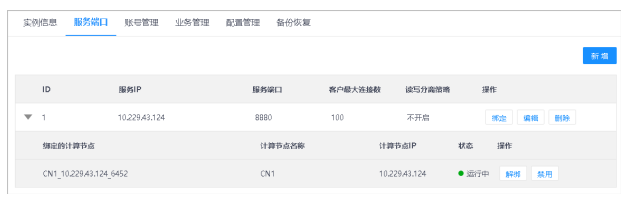

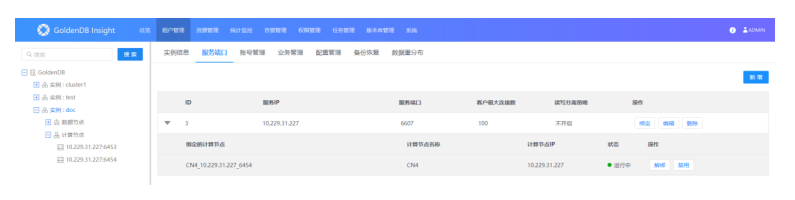

3.切换到服务端口页签。

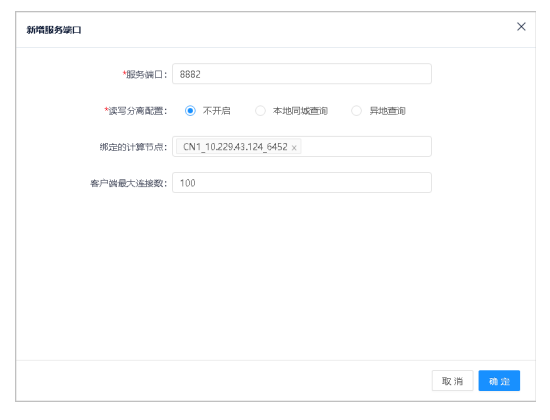

4.单击新增按钮，弹出新增服务端口窗口。

5.配置服务端口、读写分离配置、绑定的计算节点、客户端最大连接数。

6.单击确定按钮。

7.根据需要，对服务端口执行相应操作。

● 摘要

新增账号并修改新增账号权限，也可对已有账号执行管理操作。

账号权限：全局特权针对所有的库和表都有效，而对象级特权可以配置具体某个库或表的权限。

● 步骤

1.选择菜单租户管理，进入租户列表界面。

2.在左侧实例树中，单击待管理租户实例，进入实例信息界面。

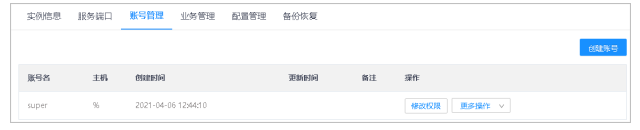

3.切换到账号管理页签。

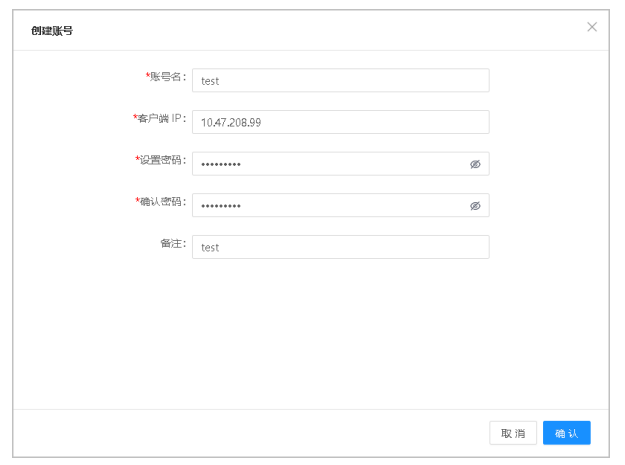

4.单击创建账号按钮，弹出创建账号窗口。

5.设置账号参数，参数说明参见下表。

6.单击确认按钮，账号创建完成后，系统提示配置账户对应权限。

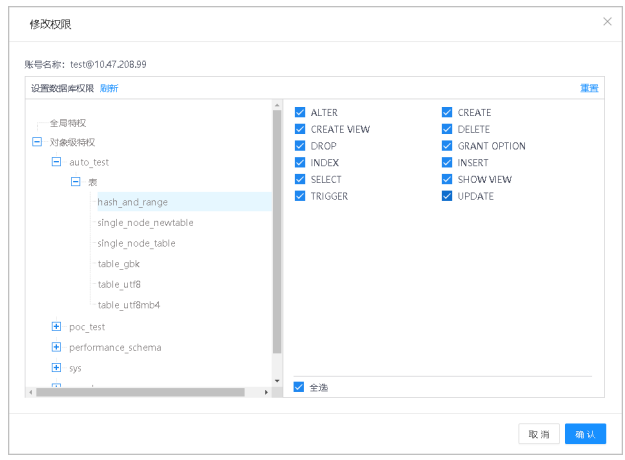

7.单击继续按钮，弹出修改权限窗口。

8.设置账号权限，单击确认按钮。

9.在账号管理界面，可对已有账号执行相应管理操作。

● 摘要

查询数据字典，查看数据库的表结构。

● 步骤

1.选择菜单租户管理，进入租户列表界面。

2.在左侧实例树中，单击待管理租户实例，进入实例信息界面。

3.切换到业务管理页签。

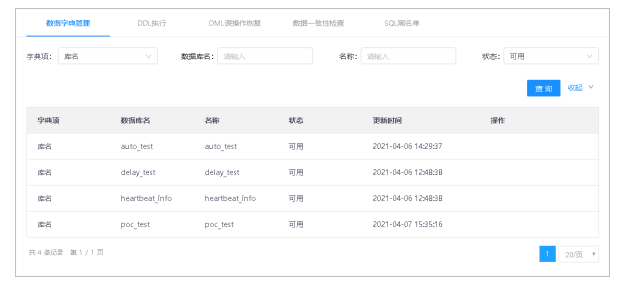

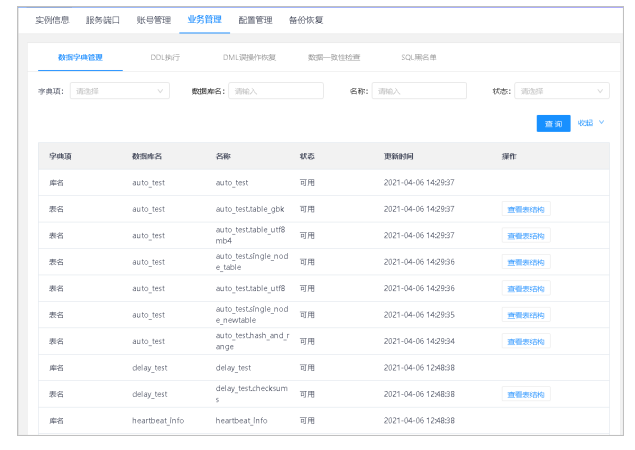

4.切换到数据字典管理页签。

5.设置查询条件，单击查询按钮。

可根据字典项、状态、数据库名、名称进行筛选查询。

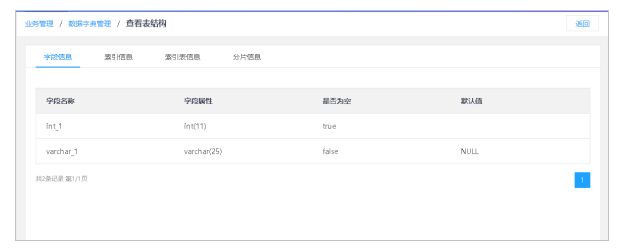

7.单击表名对应操作栏的查看表结构，进入查看表结构界面。

8.在查看表结构界面，可查看对应表的字段信息、索引信息、索引表信息、分片信息。

● 摘要

通过人工输入和上传文件两种形式在指定的实例上执行DDL语句，DDL执行后，可以在任务管理页面中查看DDL的执行结果。

● 需指定待执行语句实例的端口号，用户名，密码。

● 人工输入需要在输入框内手动输入SQL语句。

● 文件上传时，需上传文件后缀为“.sql”的文件。

● 步骤

1.选择菜单租户管理，进入租户列表界面。

2.在左侧实例树中，单击待管理租户实例，进入实例信息界面。

3.切换到业务管理页签。

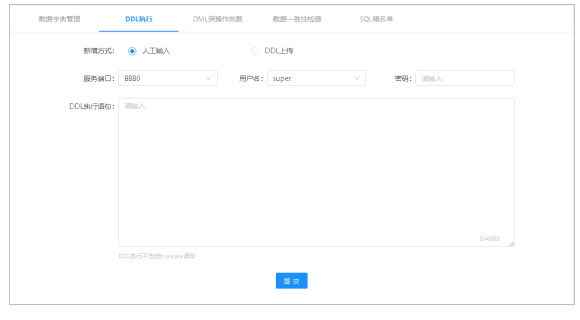

4.切换到DDL执行页签。

5.指定待执行语句实例的端口号，用户名，密码。

10.根据需要，选择人工输入或DDL上传操作。

6.单击提交按钮，开始执行SQL语句。

任务执行完成后，界面显示DDL执行结果。

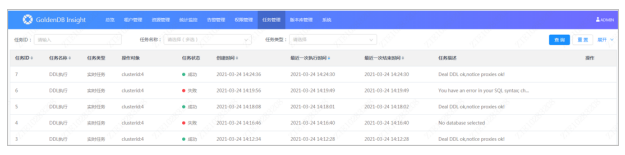

7.单击确定按钮，进入任务管理界面，查看执行结果。

● 摘要

如有DML误操作，可通过DML误操作恢复功能进行恢复。

事务涉及多表时，存在事务搜索不全情况；不支持直接在DB操作的DML生成反向SQL，请走恢复流程。

● 步骤

1.选择菜单租户管理，进入租户列表界面。

2.在左侧实例树中，单击待管理租户实例，进入实例信息界面。

3.切换到业务管理页签。

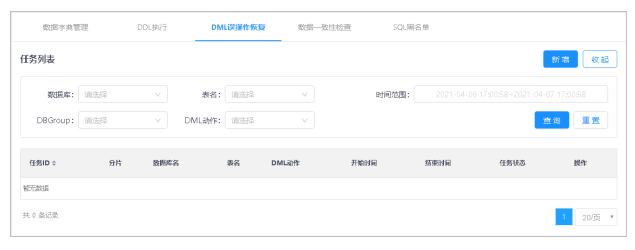

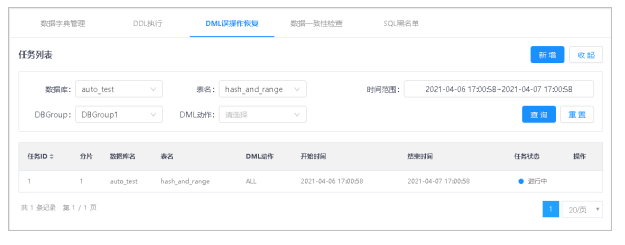

4.切换到DML误操作恢复页签。

5.设置查询条件，单击查询按钮，筛选查询DML恢复任务。

查询条件包括：数据库、DBGroup、表名、DML动作（update,delete,insert）、时间范围。

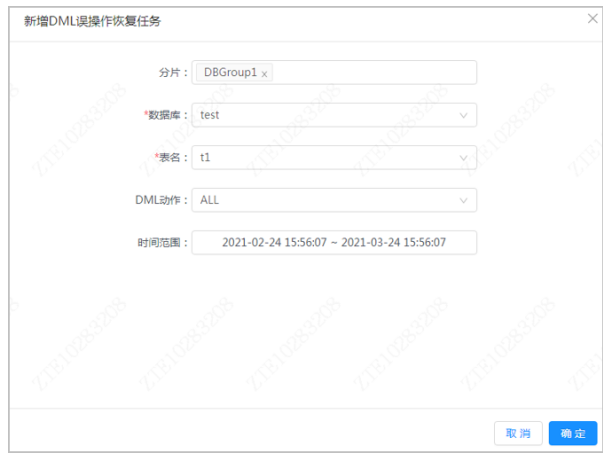

6.单击新增按钮，弹出新增DML误操作恢复窗口。

7.设置误操作恢复参数，单击确定按钮，开始恢复任务。

8.任务执行完成后，单击任务结果按钮，进入任务结果界面，查看对应任务的执行结果。

● 摘要

逻辑分库分表一期不支持一致性检查，不保证功能准确性，二期可以支持。任务检查类型分为实时和定时两种。

● 实时任务将在当前时间进行一致性检查。

● 定时任务可以配置指定日期和时间点进行一致性检查。

● 步骤

1.选择菜单租户管理，进入租户列表界面。

2.在左侧实例树中，单击待管理租户实例，进入实例信息界面。

3.切换到业务管理页签。

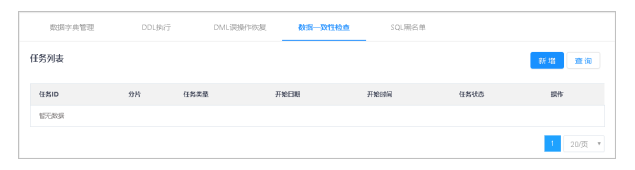

4.切换到数据一致性检查页签。

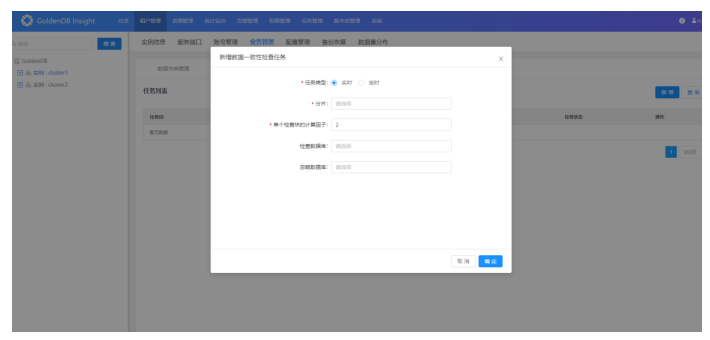

5.单击新增按钮，弹出新增数据一致性检查任务窗口。

6.设置任务参数，单击确定按钮。

检查数据库、检查表、忽略表、忽略数据库，可配置进行数据一致性检查的库和表。

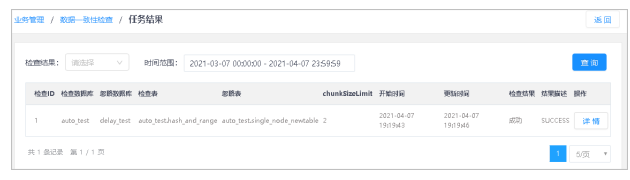

7.数据一致性检查任务执行完成，单击任务结果，进入任务结果界面，查看任务的执行情况。

● 摘要

为保证数据库中数据安全，可增加指定数据库的SQL语句黑名单，该黑名单中的SQL将不能在指定数据库中执行。

查询支持通过SQL语句关键字、创建用户、创建时间、数据库对SQL语句进行筛选查询。

● 步骤

1.选择菜单租户管理，进入租户列表界面。

2.在左侧实例树中，单击待管理租户实例，进入实例信息界面。

3.切换到业务管理页签。

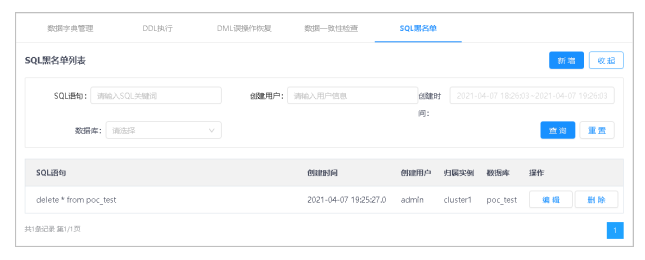

4.切换到SQL黑名单页签。

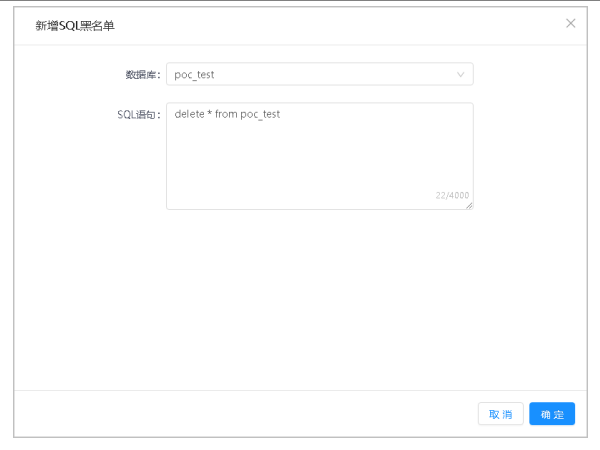

5.单击新增按钮，弹出新增SQL黑名单窗口。

6.添加指定数据库的SQL语句，单击确定按钮。

7.可以根据需要对已有SQL黑名单执行相应处理。

● 摘要

当组件类型为数据节点时，可以通过维度选项(实例、分片、单机)，进行不同范围内数据节点的参数配置。

● 步骤

1.选择菜单租户管理，进入租户列表界面。

2.在左侧实例树中，单击待管理租户实例，进入实例信息界面。

3.切换到配置管理页签。

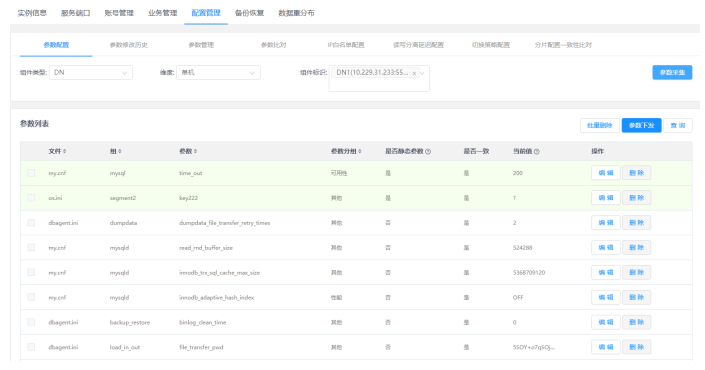

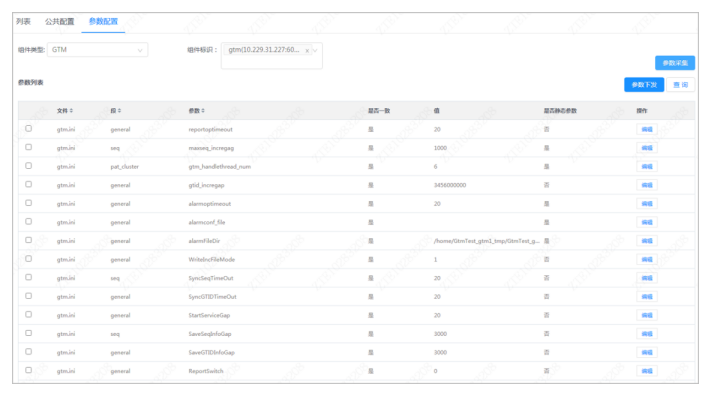

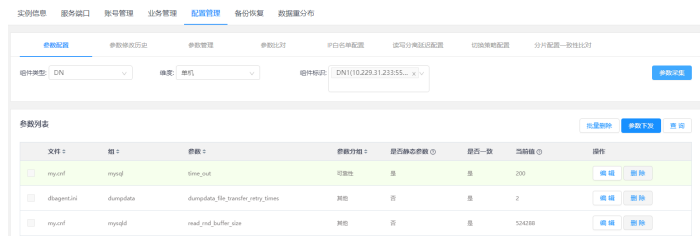

4.切换到参数配置页签。

5.选择组件类型、组件标识，单击参数采集按钮，采集到该组件的相关配置参数。

6.单击查询按钮，激活查询区域。

7.设置查询条件，单击查询按钮，查询指定的参数。

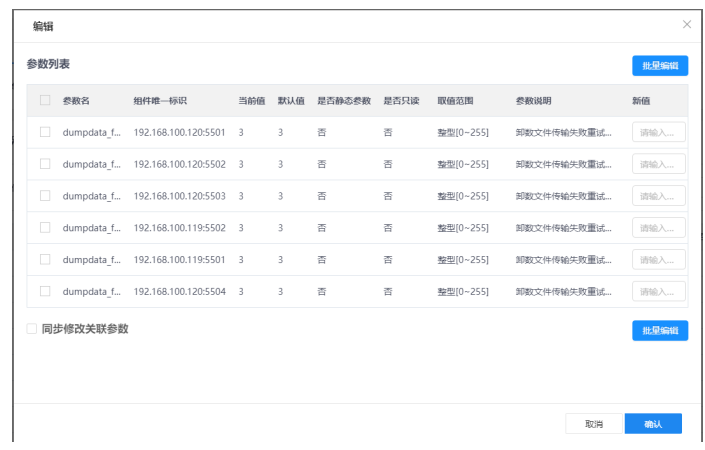

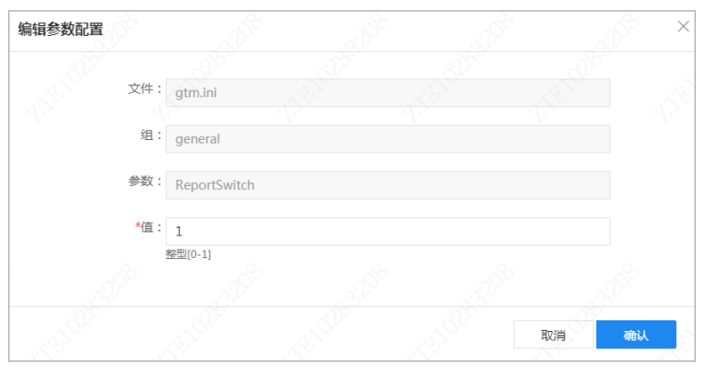

8.在待编辑参数所在行，单击编辑按钮，弹出编辑参数配置窗口，如下图所示，用户可以手动在每行参数信息的最后填入不同的新值，也可以勾选出需要批量编辑的参数，然后点击右上角的批量编辑按钮，在弹框输入新值，完成对勾选的参数统一值替换。

9.对该参数值进行编辑，单击确认按钮。

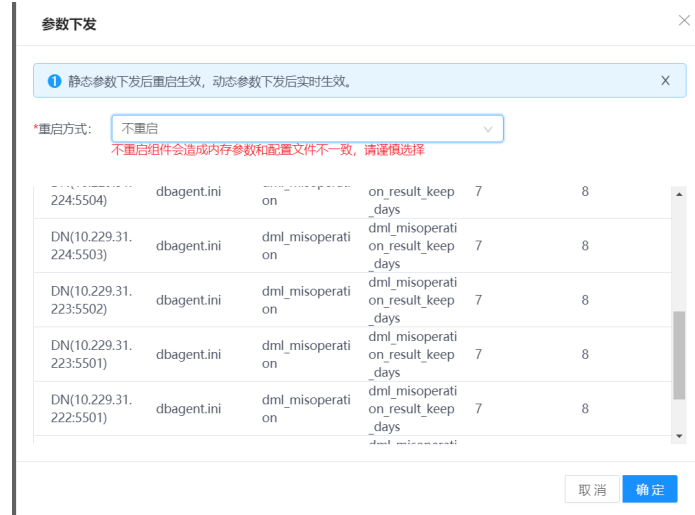

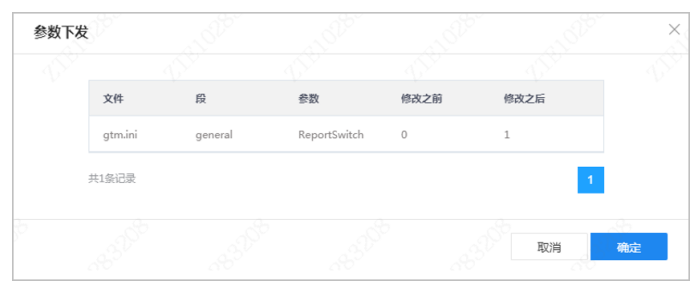

10.单击参数下发按钮，使参数修改生效。动态参数修改动态生效(不需要重启组件)，静态参数下发需要重启对应组件才能生效，静态参数有三种方式重启：策略重启、强制重启、不重启。

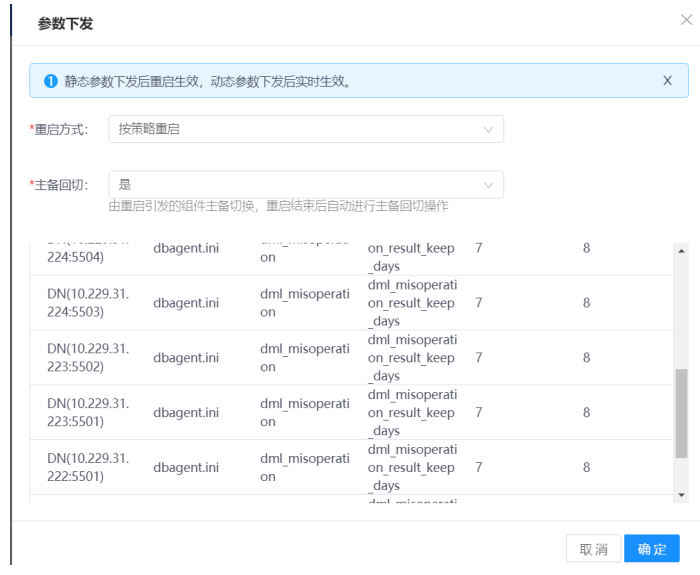

a.策略重启

组件重启实现轮流重启机制，做到最短时间影响业务。DN/GTM/CN组件都有策略重启，DN/GTM策略重启有回切选项，CN没有回切选项，回切默认为是。

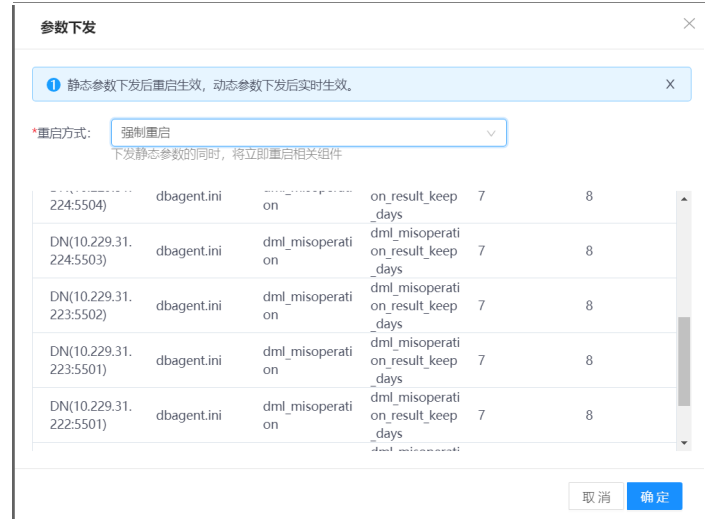

b.强制重启

DN/CN有强制重启选项，GTM无强制重启, 强制重启会一次重启所有选择的组件。

c. 不重启

DN/GTM/CN都有不重启选项，不重启会导致参数不生效，不建议选择。

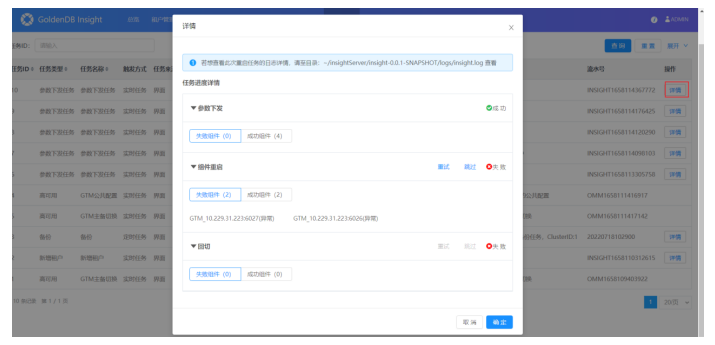

11.参数下发后可到任务管理下选择对应参数下发任务，然后点击详情查看详情页，动态参数只有参数下发任务。静态参数有参数下发、组件重启和回切任务，回切任务会根据是否选择回切以及真实情况确定有无。重启失败后可以选择重试或者跳过按钮，重启成功或者重启跳过后，回切存在失败组件时可以选择重启或者跳过。

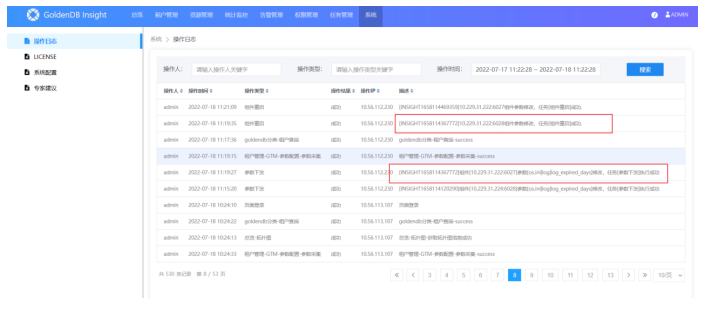

12.下发后可到系统-操作日志，查看参数下发的整个过程的日志记录。

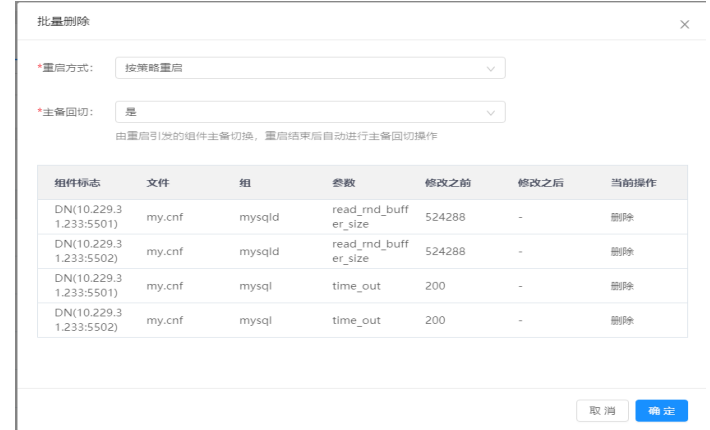

13.参数配置页面可进行单个参数删除和批量删除操作。单击每条数据后的删除按钮可进行单个参数删除，进行批量删除前需先勾选待删除的参数，然后单击批量删除按钮，出现删除参数对话框。和参数下发类似，删除参数也同样有重启方式和主备回切选项。删除过程同样会记任务管理，支持重试，跳过功能。且整个删除流程将记录系统日志。注：该操作需经各模块评审后才可执行。

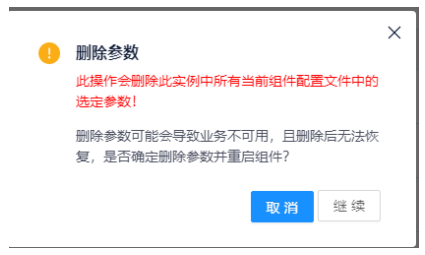

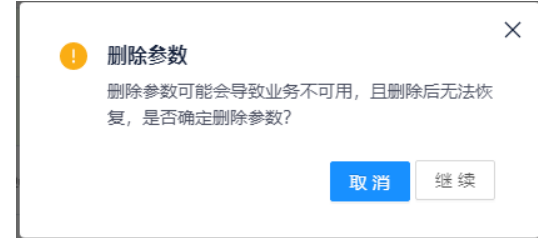

14.单击删除参数确定按钮，出现删除参数提示框。

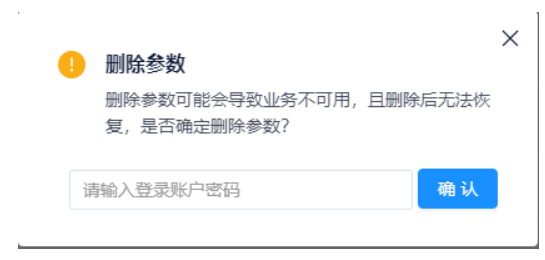

15.在删除参数提示框，单击继续按钮，出现“请输入登录账户密码”提示，删除参数需进行密码校验才可执行。

● 摘要

使用IP白名单功能，需先打开对应开关。

IP白名单支持手动输入和上传文件的方式添加。

● 步骤

1.选择菜单租户管理，进入租户列表界面。

2.在左侧实例树中，单击待管理租户实例，进入实例信息界面。

3.切换到配置管理页签。

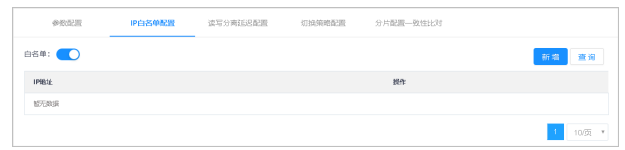

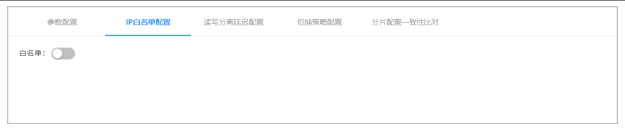

4.切换到IP白名单配置页签。

5.单击白名单开关，弹出打开IP白名单开关提示窗口。

6.单击确认按钮，打开白名单开关。

7.单击新增按钮，弹出新增白名单窗口。

8.根据需要选择新增类型。

9.单击确定按钮。

10.在白名单列表中，可根据需要执行相应查询和删除操作。

● 摘要

延迟阈值代表只读数据节点同步主数据节点数据时允许的最长延迟时间。

为避免只读数据节点读取的数据长时间和主数据节点不一致，当一个只读数据节点的延迟时间超过设置的延迟阈值，则不论该只读数据节点的读权重是多少，读请求都不会转发至该只读数据节点。

● 步骤

1.选择菜单租户管理，进入租户列表界面。

2.在左侧实例树中，单击待管理租户实例，进入实例信息界面。

3.切换到配置管理页签。

4.切换到读写分离延迟配置页签。

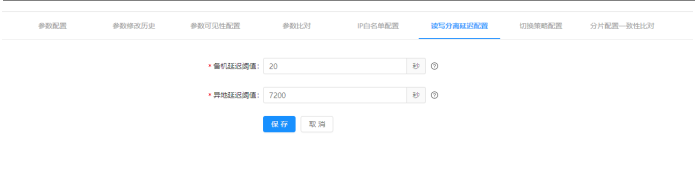

5.配置本机延迟阈值、异地延迟阈值，单击保存按钮。

● 摘要

配置切换策略，在节点故障时，可按照切换策略进行切换。

● 步骤

1.选择菜单租户管理，进入租户列表界面。

2.在左侧实例树中，单击待管理租户实例，进入实例信息界面。

3.切换到配置管理页签。

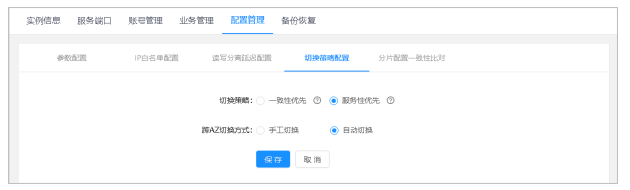

4.切换到切换策略配置页签。

5.根据规划配置切换策略，单击保存按钮。

● 摘要

配置分片配置一致性比对，可添加实时与定时两种任务，查询时可根据分片和时间范围进行筛选。

● 步骤

1.选择菜单租户管理，进入租户列表界面。

2.在左侧实例树中，单击待管理租户实例，进入实例信息界面。

3.切换到配置管理页签。

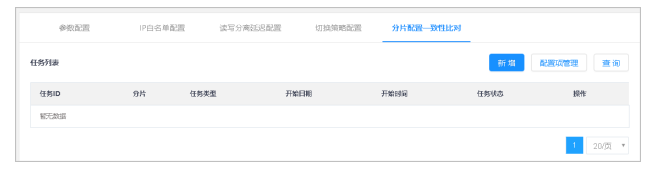

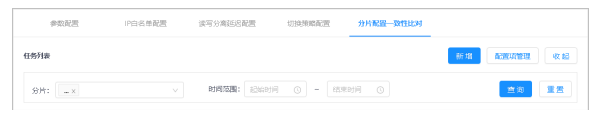

4.切换到分片配置一致性比对页签。

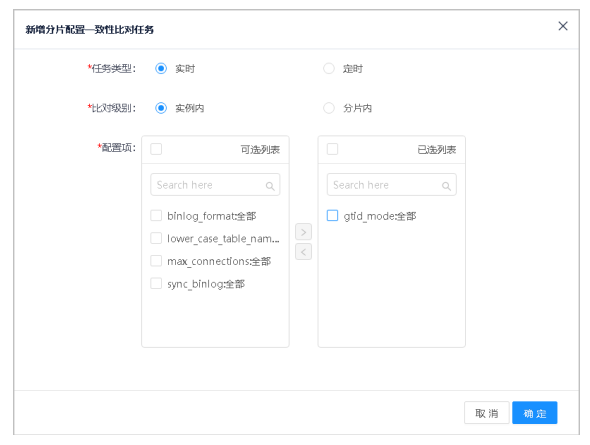

5.单击新增按钮，弹出新增分片配置一致性对比窗口。

6.设置任务参数，单击确定按钮。

7.任务执行成功后，单击任务结果，进入任务结果界面查看任务执行情况。

● 相关任务

在分片配置一致性对比界面，可查询分片配置一致性比对，也可对任务中配置项列表里面的内容进行配置。

查询分片配置一致性比对

1.在分片配置一致性对比界面，单击查询按钮，激活查询区域。

2.设置查询条件（分片和时间范围），单击查询按钮，查询任务。

管理配置项

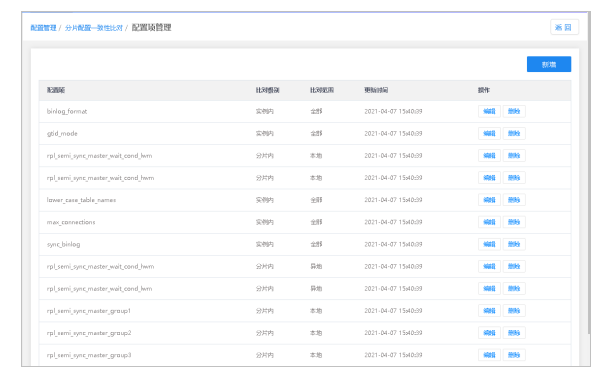

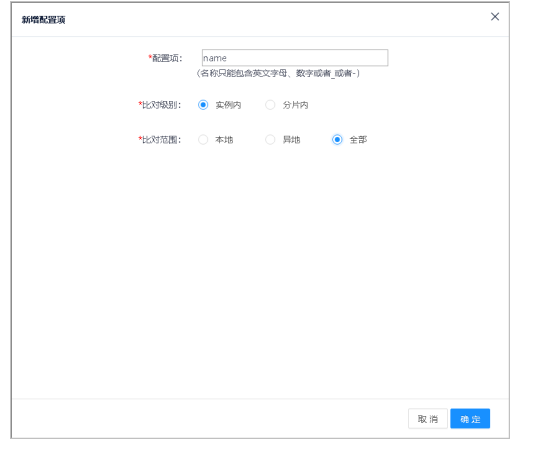

1.在分片配置一致性对比界面，单击配置项管理按钮，进入配置项管理界面。

2.根据需要，可对配置项执行相应操作。

● 摘要

进入参数修改历史页签，可通过时间、组件类型或参数名查询参数修改历史记录

● 步骤

1.选择菜单租户管理，进入租户列表界面。

2.在左侧实例树中，单击待管理租户实例，进入实例信息界面。

3.切换到配置管理页签。

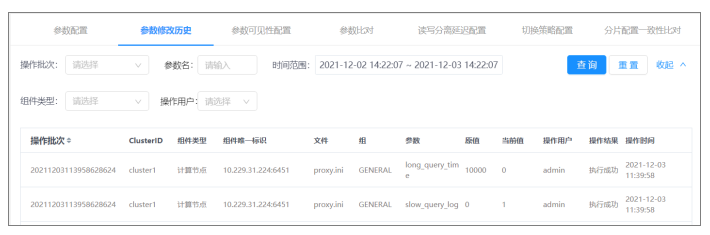

4.切换到参数修改历史页签。

5.选择组件类型、参数名、时间范围，单击查询按钮，采集到该组件的相关配置参数。默认全部显示。

● 摘要

参数比对，可添加实时与定时两种任务，比对时可根据组件类型、组件标识和配置项等进行筛选。

● 步骤

1.择菜单租户管理，进入租户列表界面。

2.在左侧实例树中，单击待管理租户实例，进入实例信息界面。

3.切换到配置管理页签。

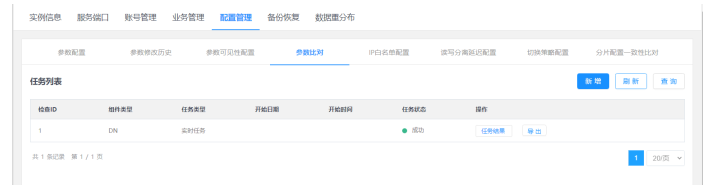

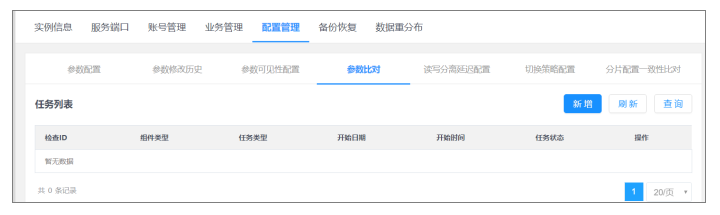

4.切换到参数比对页签。

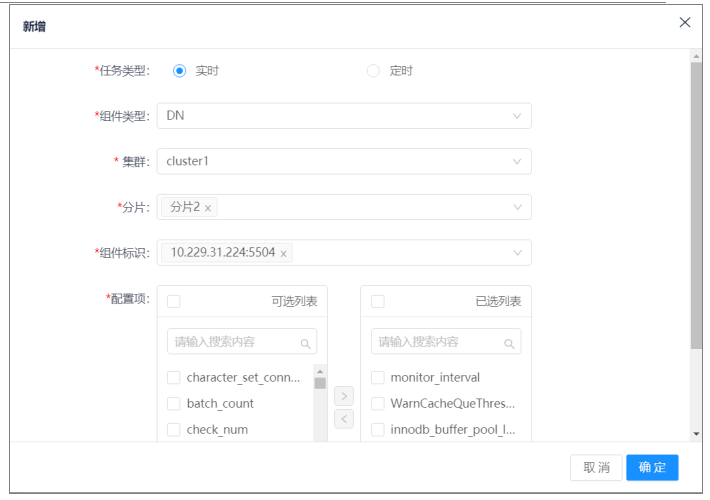

5.点击新增按钮，可新建定时和实时参数比对任务。

6.选择实时任务类型，在组件类型可选DN、CN和GTM三种组件类型，选择比对组件的集群或分片及组件标识，将可选列表中的相关配置项切换到已选列表。

7.点击确定按钮，新增实时任务完成。

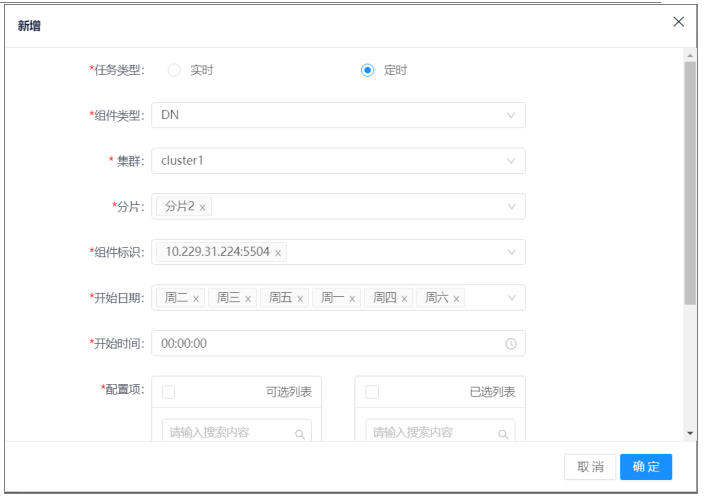

8.选择定时任务类型，在组件类型可选DN、CN和GTM三种组件类型，选择比对组件的集群或分片及组件标识，选择开始日期和开始时间，将可选列表中的相关配置项切换到已选列表。

9.点击确定按钮，新增定时任务完成。

10.新增参数比对成功后，针对实时且成功的参数比对结果可以选择导出excel格式的比对结果。

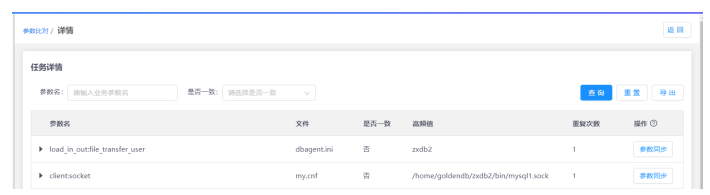

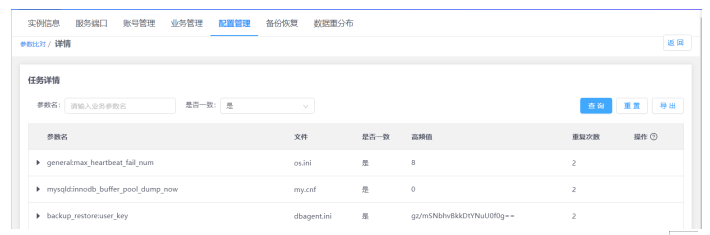

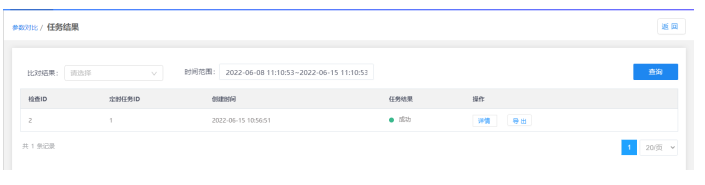

点击任务结果后，可按条件查询参数比对详情，同时可以按照查询条件导出excel格式的参数比对结果。

1.定时类型的参数比对任务，在点击任务结果，定时任务的详情里面支持查询，并按照任务id导出比对结果。

点击任务结果后，可按条件查询参数比对详情，同时可以按照查询条件导出excel格式的参数比对结果。

● 摘要

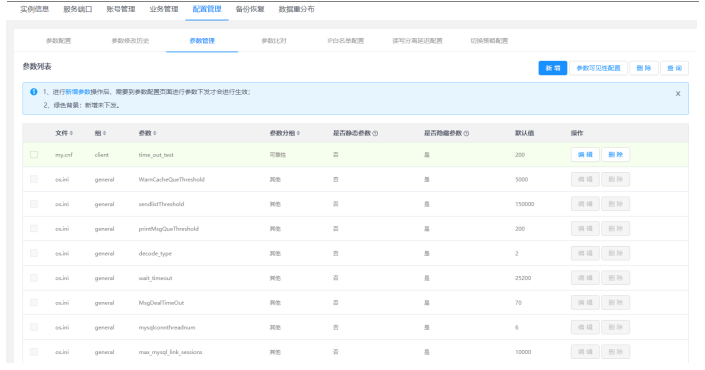

该页面展示所有原生和新增的DN，CN和GTM参数。并支持DN，CN和GTM参数的新增，编辑，删除，查询功能。这里的新增只是新增到Insight表中，并未下发到配置文件中。需要到参数配置页面进行参数下发才会生效。

● 步骤

1.选择菜单租户管理，进入租户列表界面。

2.在左侧实例树中，单击待管理租户实例，进入实例信息界面。

3.切换到配置管理页签。

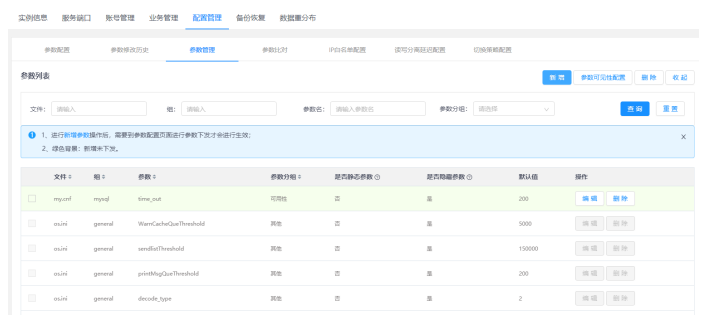

4.切换到参数管理页签。

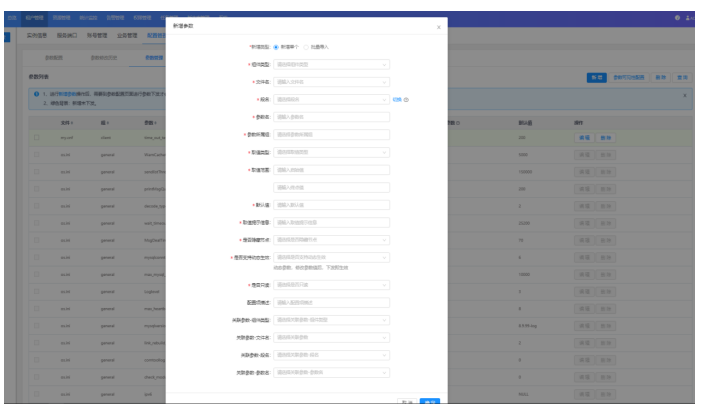

5.单击新增按钮，弹出新增参数对话框，可以新增单个和批量导入，默认新增单个。注：该操作需经各模块评审后才可执行。

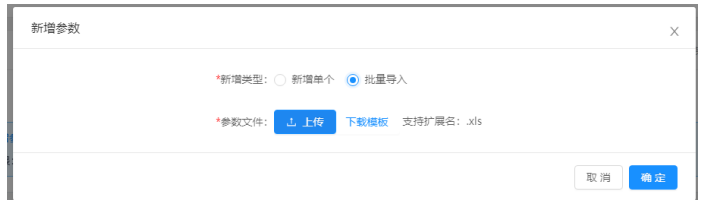

6.单击批量导入，可以进行下载模板和上传操作。

7.上传批量导入文件前，前先下载模板，根据模板中的描述和例子对各字段进行正确填写后确认导入。注：该操作需经各模块评审后才可执行。

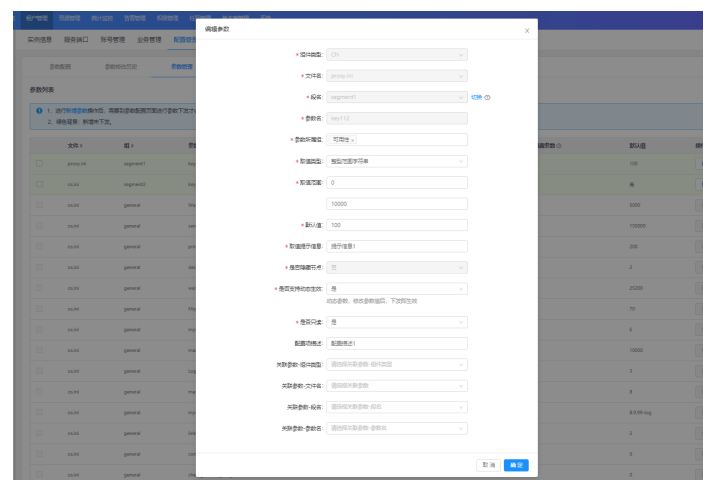

8.单击编辑按钮，弹出编辑参数对话框，可以对可修改字段进行修改操作。注：该操作需经各模块评审后才可执行。

9.可进行单个删除和批量删除操作。单个删除需单击每条记录后的删除按钮，批量删除需先勾选待删除的参数，然后单击参数列表头部的删除按钮。弹出删除参数确认提示框。

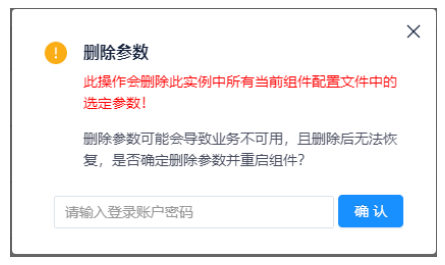

10.当在删除参数确认提示框中单机继续后，会出现“请输入登录账户密码”提示，删除参数需校验密码后才可执行。注：该操作需经各模块评审后才可执行。

11.单机查询按钮，出现“文件”，“组”，“参数名”和“参数分组”过滤框，可根据这4种属性进行参数的过滤。注：新增未下发的参数置顶展示，且为绿色背景。

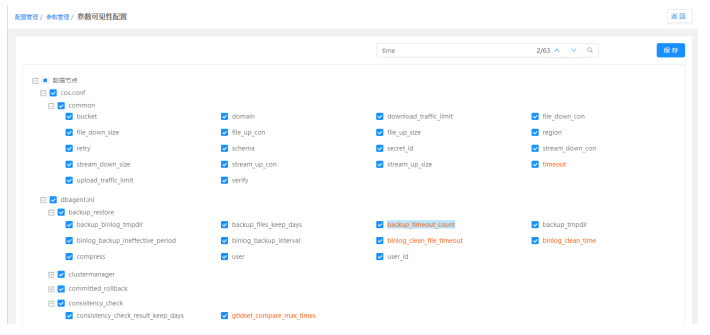

12.单机参数可见性配置按钮，跳转到参数可见性配置页面。页面存在搜索框，支持模糊搜索功能。点击保存按钮，进行参数可见性配置的保存。

● 摘要

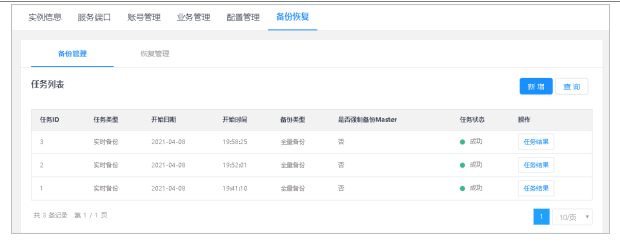

添加实时和定时备份任务，查看管理任务结果和详细信息。

注意，如果在没有部署备份环境的情况下进行备份会发生失败

● 步骤

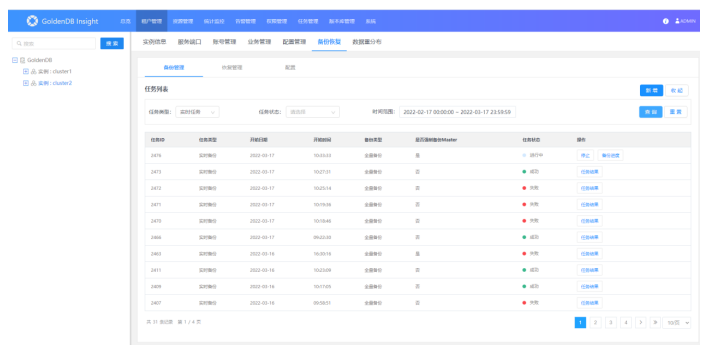

1.选择菜单租户管理，进入租户列表界面。

2.在左侧实例树中，单击待管理租户实例，进入实例信息界面。

3.切换到备份恢复页签。

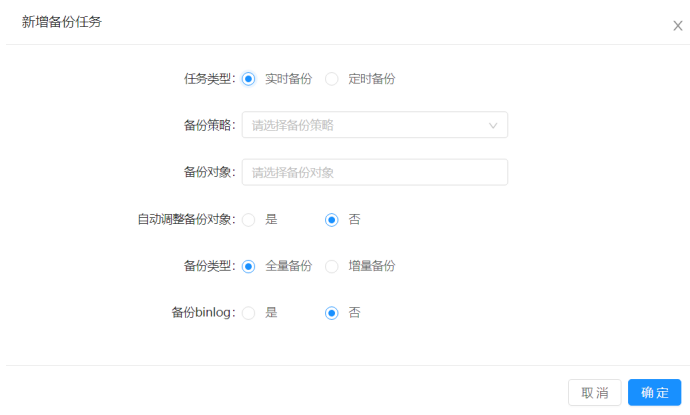

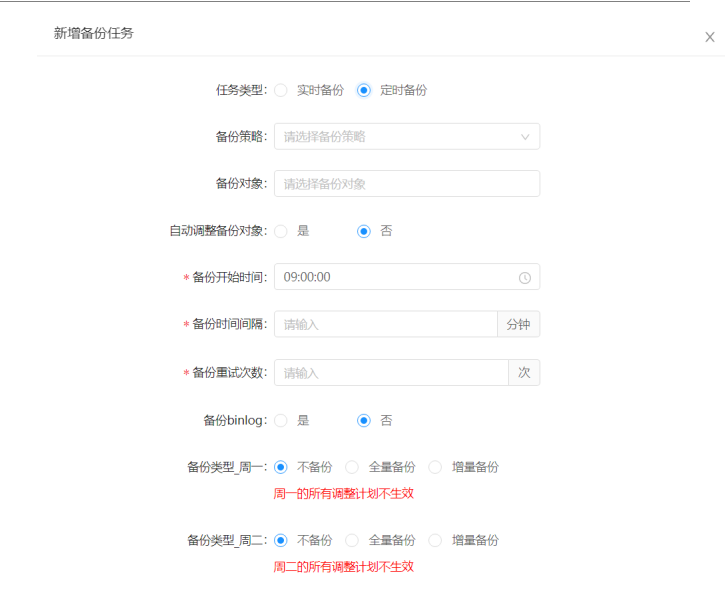

4.单击新增按钮，弹出新增备份任务窗口。

5.备份任务有实时备份和定时备份两种，设置定时备份可以在所设定的时间中自动触发备份。设置备份任务参数，单击确定按钮。

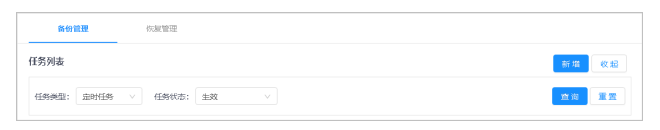

6.单击查询按钮，激活查询区域。

7.设置查询条件，单击查询按钮。

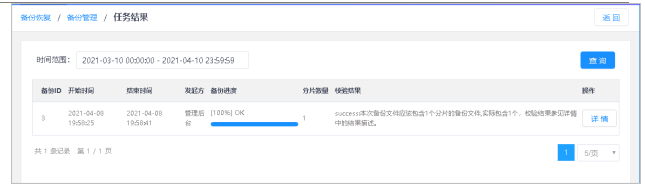

8.在备份任务列表中，单击任务结果按钮，进入任务结果界面。

9.单击详情按钮，弹出详情窗口，查看备份任务详情信息。

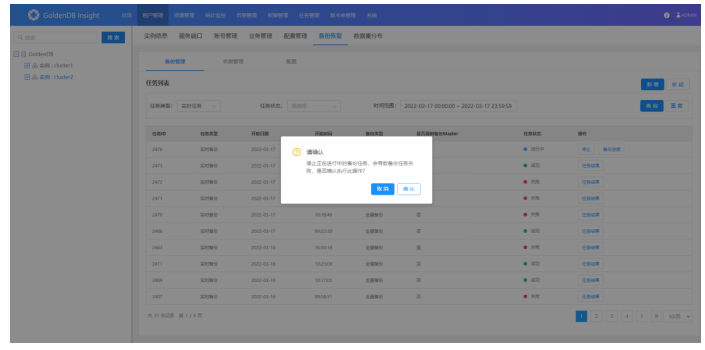

10.备份任务在进行中时，可以点击停止按钮，停止此次的备份任务

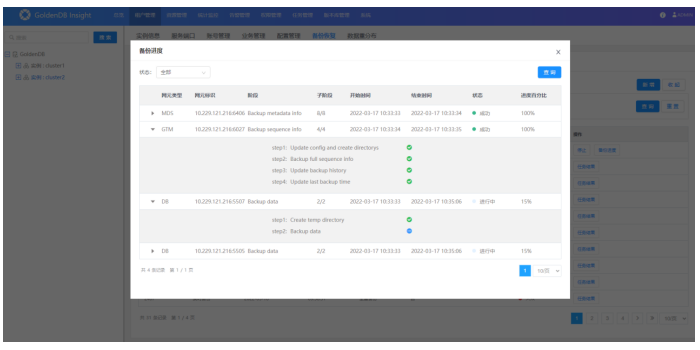

11.备份任务在进行中时，可以点击备份进度按钮，查看此次备份任务的各组件备份进度

● 摘要

创建恢复任务，对于恢复使用的备份文件，建议结束时间最靠近恢复时间的备份任务产生的文件。

创建恢复任务同样需要部署备份环境，否则会失败。

● 步骤

1.选择菜单租户管理，进入租户列表界面。

2.在左侧实例树中，单击待管理租户实例，进入实例信息界面。

3.切换到备份恢复页签。

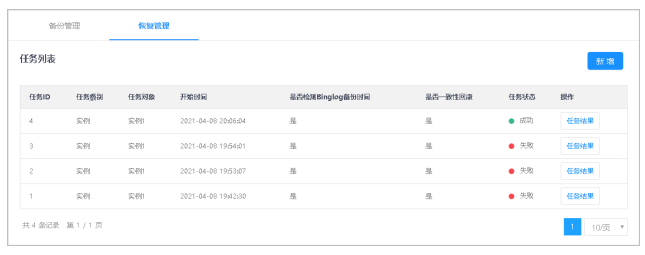

4.切换到恢复管理页签。

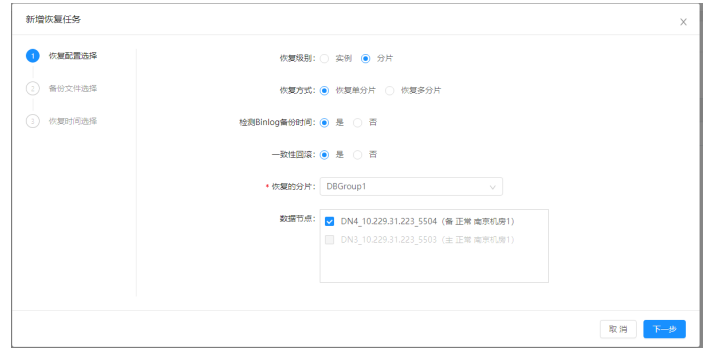

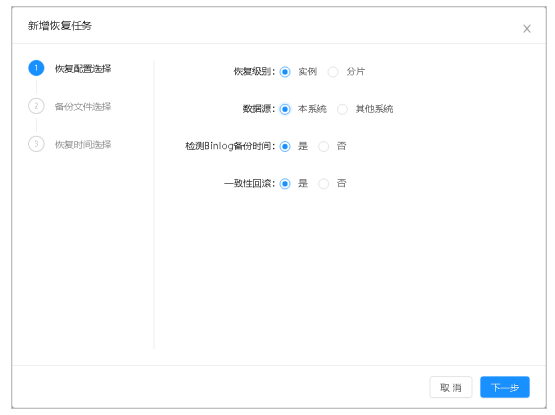

5.单击新增按钮，弹出新增恢复任务窗口。

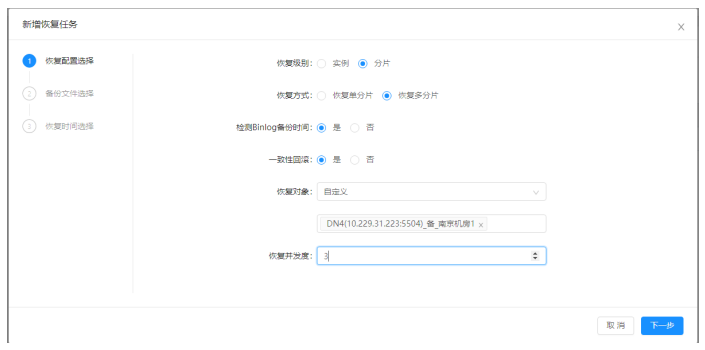

6.设置恢复配置选择参数，参数说明参见下表。

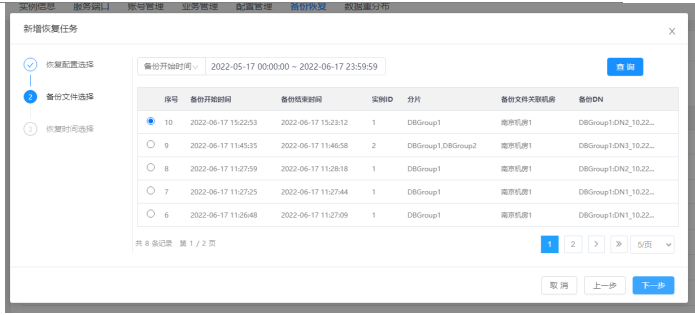

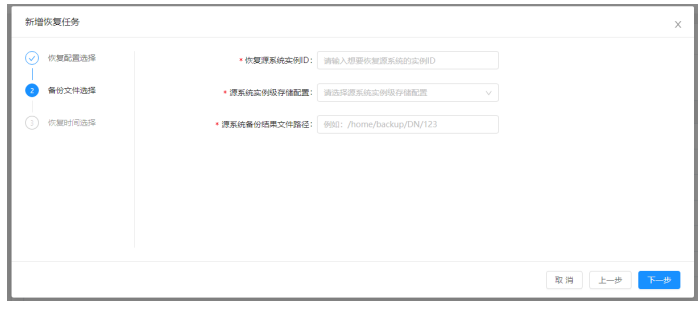

7.单击下一步按钮，进入备份文件选择界面。

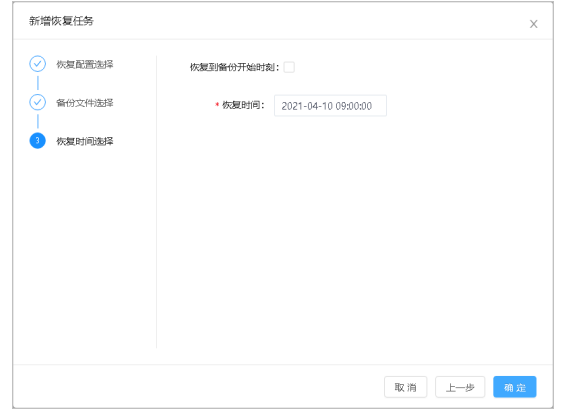

8.选择待恢复的备份文件，单击下一步按钮，进入恢复时间选择界面。备份文件是结束时间最靠近恢复时间的备份任务产生的文件。

9.单击确定按钮，开始恢复任务。

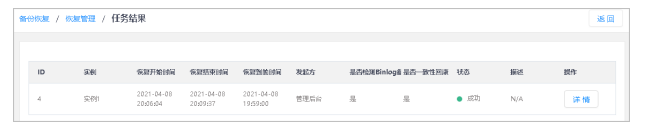

10.恢复任务完成后，单击任务结果按钮，进入任务结果界面。

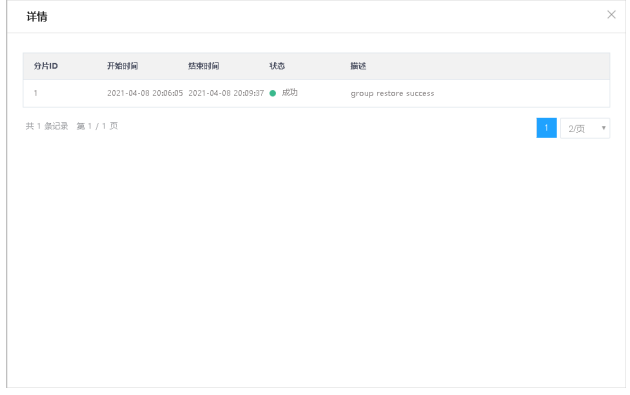

11.单击详情按钮，弹出恢复任务详情窗口，查看恢复任务详情信息。

● 摘要

本集群的备份管理和恢复管理会读取【配置】中的配置文件进行配置。

● 步骤

1.选择菜单租户管理，进入租户列表界面

2.在左侧实例树中，单击租户实例，进入实例信息界面

3.切换到备份恢复页签

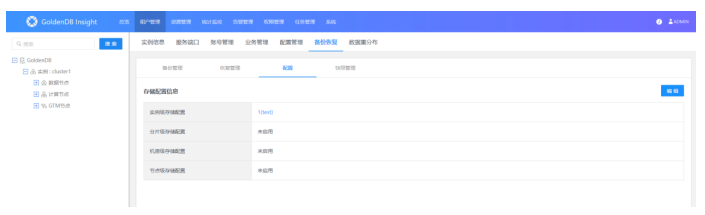

4.选择【配置】

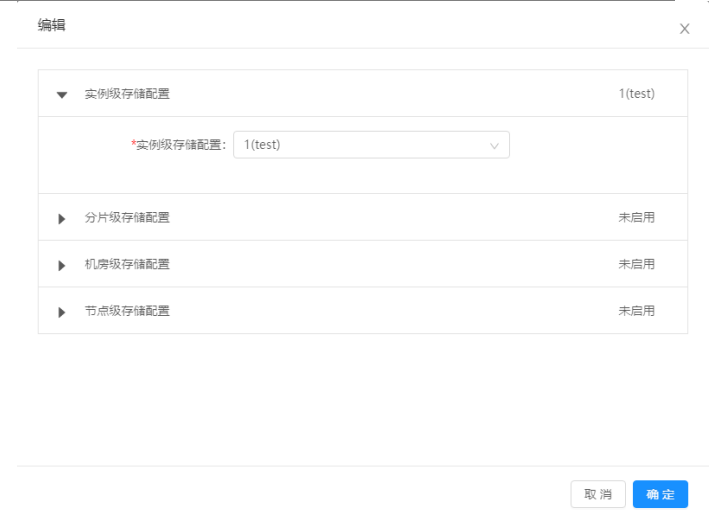

5.点击编辑按钮，配置各级别的备份恢复配置，其中实例级必须配置

● 摘要

本集群的不同策略下的备份快照进行管理，同时展示备份快照的基础信息。

● 步骤

1.选择菜单租户管理，进入租户列表界面

2.在左侧实例树中，单击租户实例，进入实例信息界面

3.切换到备份恢复页签

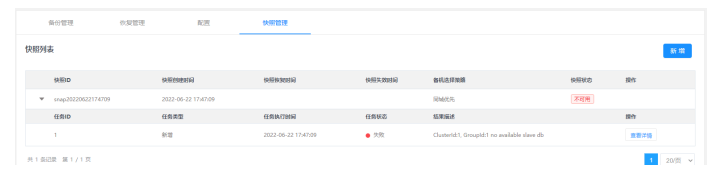

4.选择【快照管理】

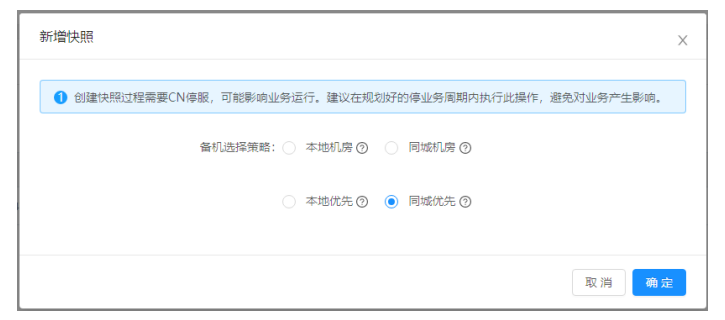

5.点击新增按钮，选择备机选择策略，单击确定按钮。

6.点击三角展开按钮，查看快照任务的子任务

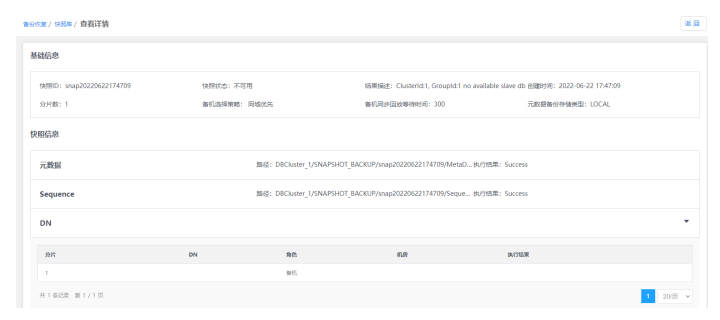

7.点击查看详情按钮，查看快照任务子任务的详情页面

● 摘要

可根据不同粒度进行binlog日志备份。当机房NAS隔离时，不允许分片备份。

● 步骤

1.选择菜单租户管理，进入租户列表界面

2.在左侧实例树中，单击租户实例，进入实例信息界面

3.切换到备份恢复页签

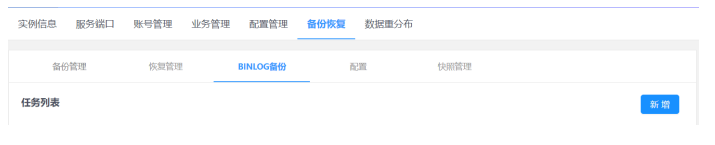

4.选择【BINLOG备份】

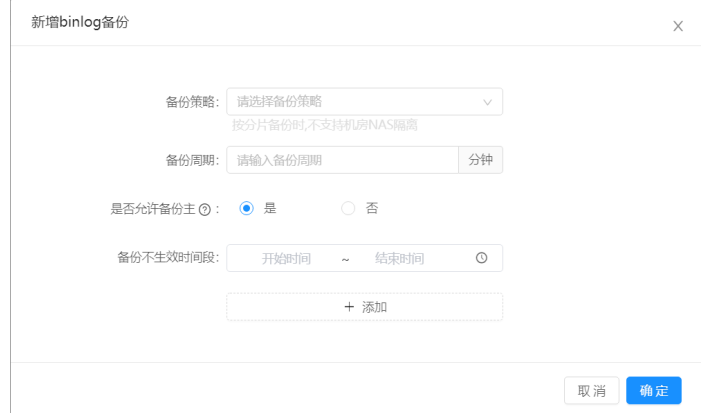

5.点击新增按钮，选择备份策略，设置备份周期，选择是否允许主备份以及备份不生效时间段，单击确定按钮

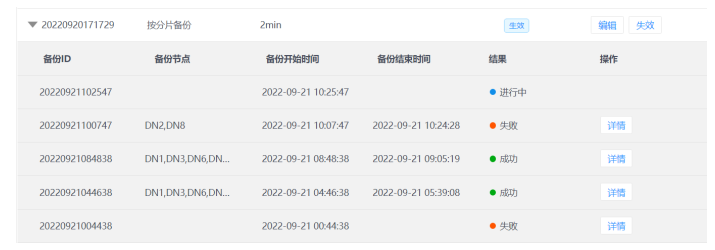

6.点击三角展开按钮，查看BINLOG备份的子任务

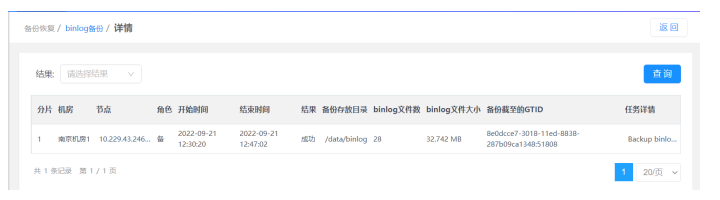

7.点击查看详情按钮，查看BINLOG备份子任务的详情页面

● 摘要

数据重分布任务分为通用、range重分布和hash桶迁移重分布三种任务类型。

● 通用方式对于选择的表，是通过提供自定义的重分布语句，实现数据重分布。

● range重分布是如果选择的表按照range分片，并且按照range进行分区，仅当分片键与分区键完全一样时支持按patition粒度进行数据重分布。

● hash桶迁移重分布是对于采用hash分片的表。

● 步骤

1.选择菜单租户管理，进入租户列表界面。

2.在左侧实例树中，单击待管理租户实例，进入实例信息界面。

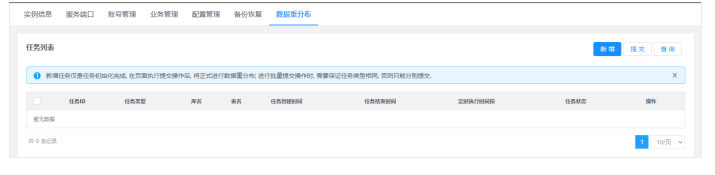

3.切换到数据重分布页签。

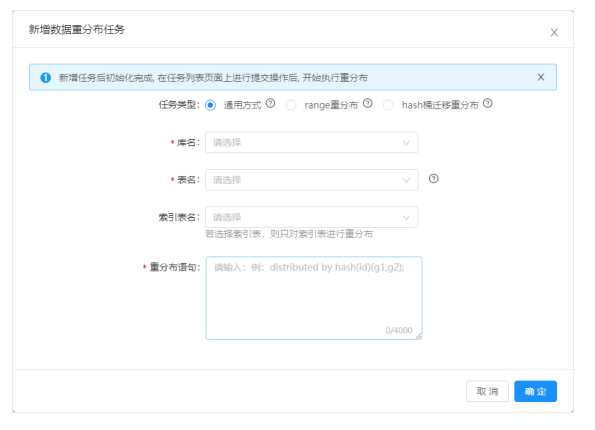

4.单击新增按钮，弹出新增数据重分布任务窗口。

5.设置任务参数，单击确定按钮。

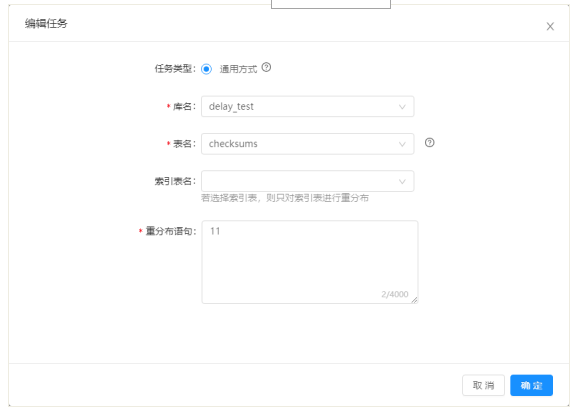

6.新增任务执行成功后，仅是任务初始化完成。此时可在任务列表页面上点击编辑按钮，对新增的任务参数进行修改；也可点击删除按钮，删除所选任务。

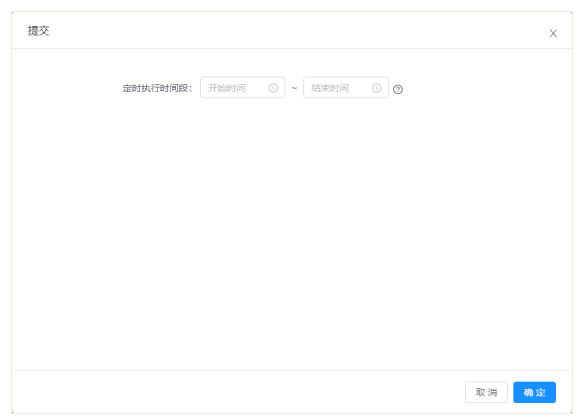

7.在任务列表页面上选择数据重分布任务，点击提交按钮后，弹出提交窗口，选择定时执行时间段，点击确定按钮开始正式执行重分布（进行批量提交操作时，需要保证任务类型相同，否则只能分别提交）。

8.任务提交后，任务可能处于不同的状态，可分别进行不同的操作。

● 任务状态为执行中时，可点击暂停按钮暂停任务。

● 任务状态为已暂停或执行失败时，可点击继续按钮继续任务。

● 任务状态为已暂停、执行失败或释放失败时，可点击释放按钮释放任务。

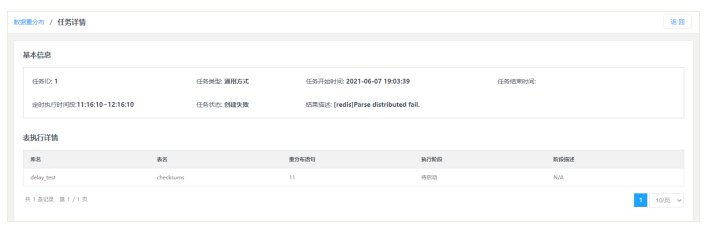

● 任务状态为已暂停、创建失败、执行中、执行成功、执行失败或已释放时，可点击详情按钮跳转到详情页面，可查看所选数据重分布任务基本信息及表执行详情。

9.设置查询条件，单击查询按钮。

查询条件包括：任务类型、任务状态、时间范围。

● 摘要

新增分片，配置Team和数据节点。新增分片支持模板克隆和自定义两种安装模式。

● 相关信息

在一个分片中，把主、备DN划分成不同的team，主、备DN之间需要满足两个条件：

● Team内DN响应的个数达到配置的阈值数时，则认为该team同步关系正常。

● 同步关系正常的team，个数需要达到配置的阈值，这个阈值就是高低水位线。

在一定时间内，如果不满足上述两个条件，则认为快同步超时。

在水位配置时，当选择主数据节点计数时，主数据节点成为一个正常响应的数据节点；备数据节点可以正常同步主数据节点数据时，则备数据节点也成为一个正常响应的数据节点。当正常响应的数据节点数量达到配置的team数据节点响应数时，则认为该team有效。

● 当有效的team数量达到高水位时，则该分片运行在高水位上。

● 当有效team数量在高低水位之间时，系统有告警。

● 当有效team数量低于低水位时，系统有告警，此时分片为“只读”状态，不支持写业务。

● 步骤

1.选择菜单租户管理，进入租户列表界面。

2.在左侧实例树中，展开租户实例。

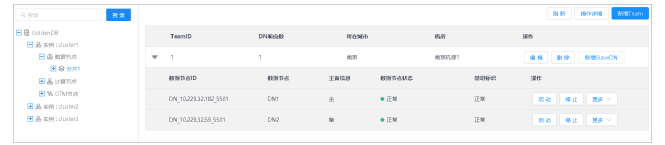

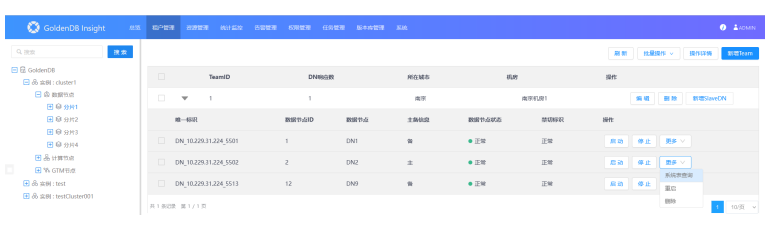

3.单击待管理租户实例的数据节点，进入数据节点分片管理界面。

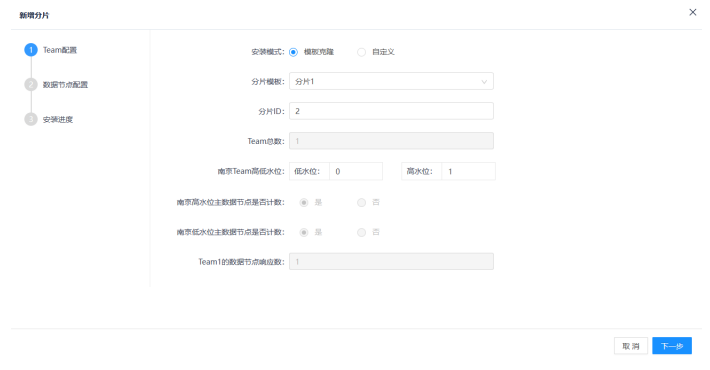

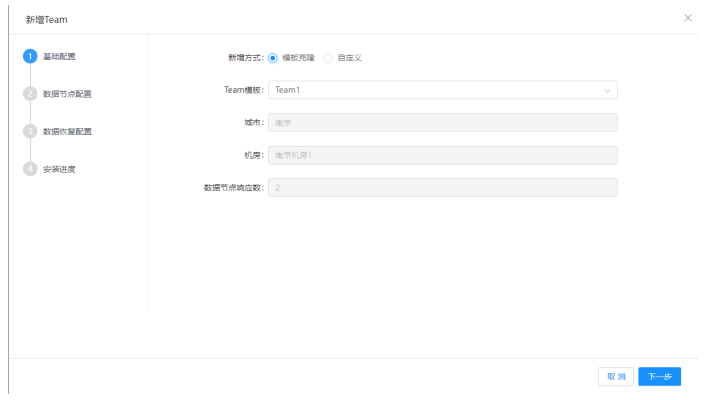

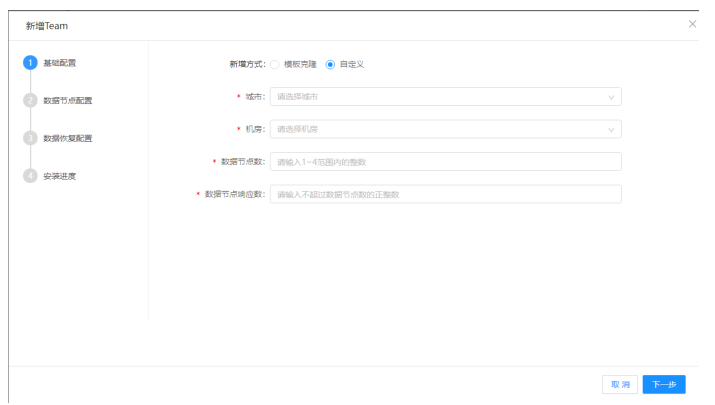

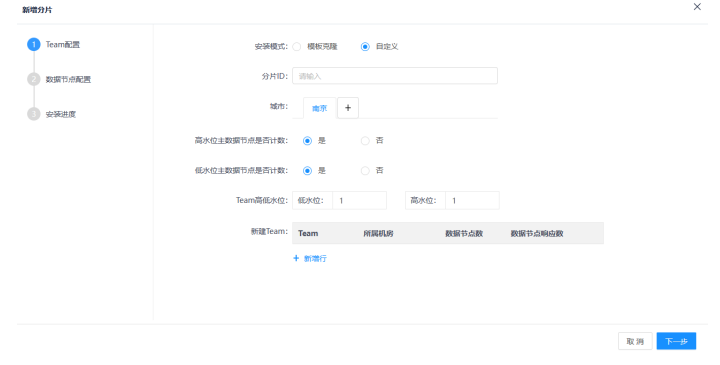

4.单击新增按钮，弹出新增分片窗口。可以选择模板克隆或自定义安装模式。

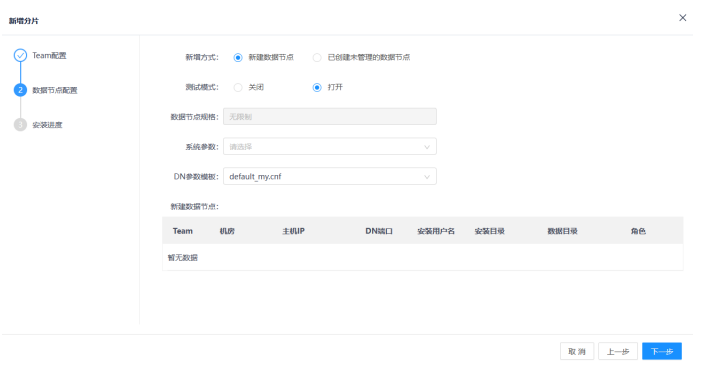

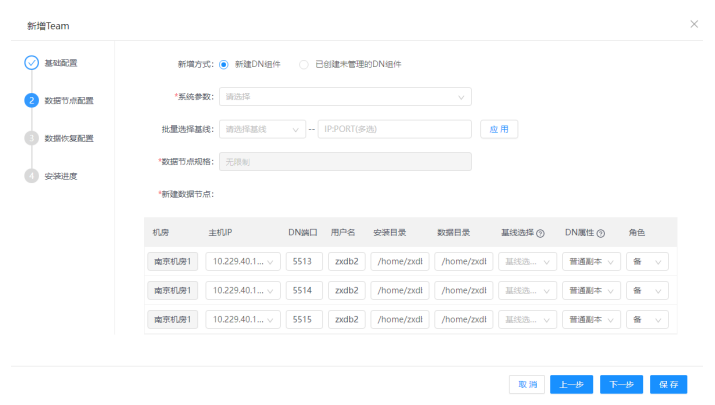

5.设置Team配置参数，单击下一步，进入数据节点配置界面。

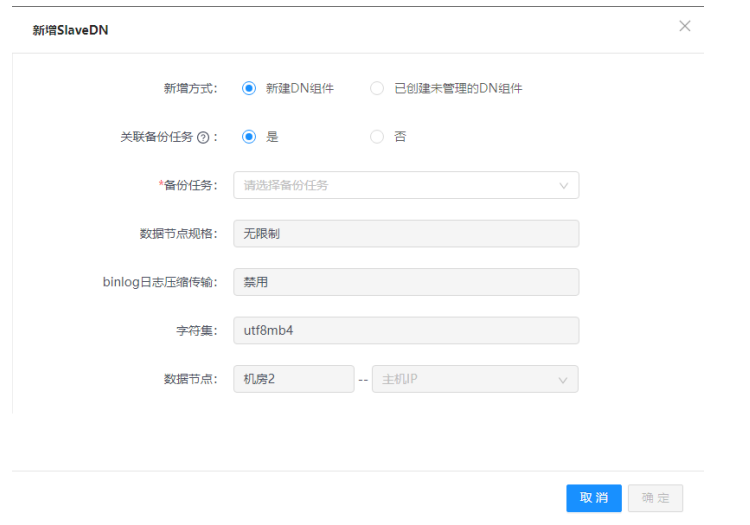

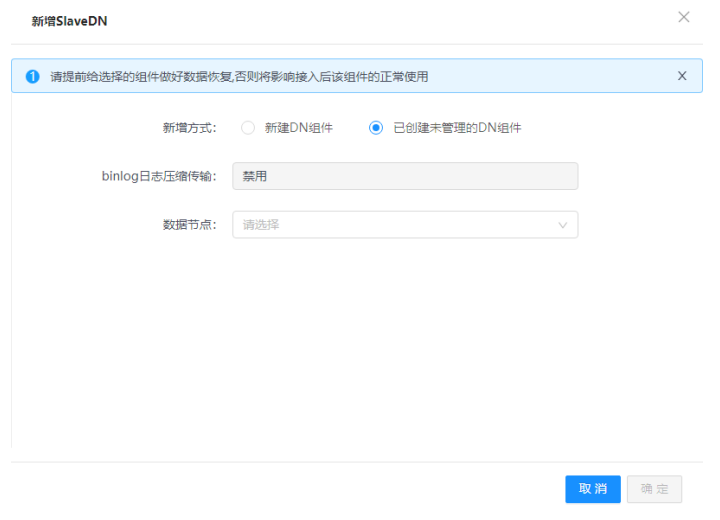

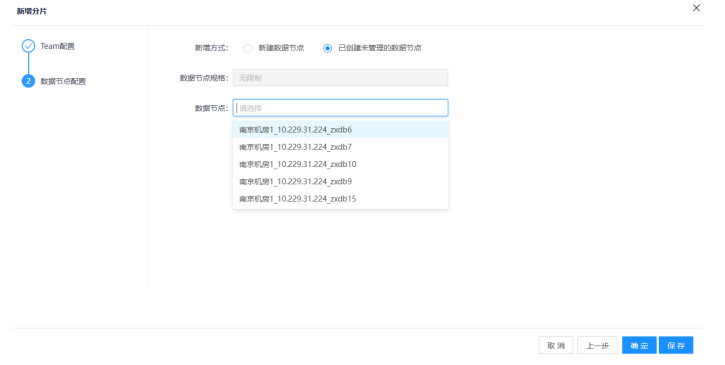

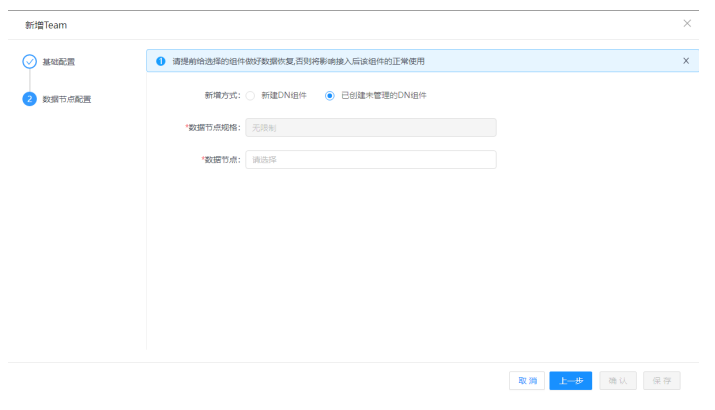

新增数据节点有两种方式：选择新建数据节点进行重新安装，或选择未被管理的数据节点。

6.配置好数据节点的参数后，进行安装

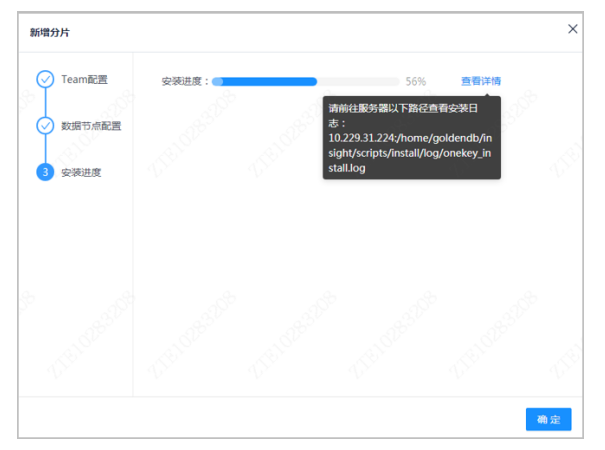

在选择新建数据节点的情况下，单击下一步按钮，进入数据节点安装阶段，可通过进度条查看分片安装进度。

在选择已创建未管理的数据节点的情况下，单击确定按钮，会直接完成安装。

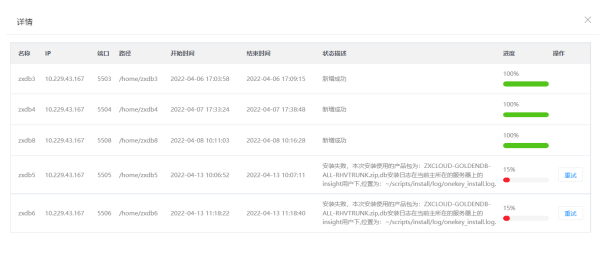

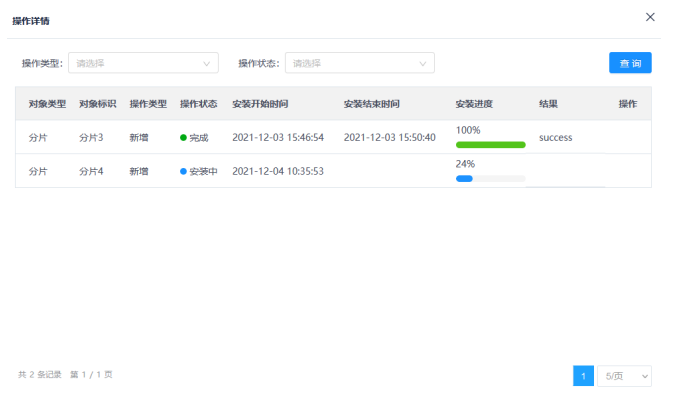

7.单击查看详情，可获得安装日志路径。关闭新增分片的窗口后也可在右上角的操作详情中继续查看进度。

● 摘要

对该分片水位进行配置，Team高水位不能低于Team低水位。

● 步骤

1.选择菜单租户管理，进入租户列表界面。

2.在左侧实例树中，展开租户实例。

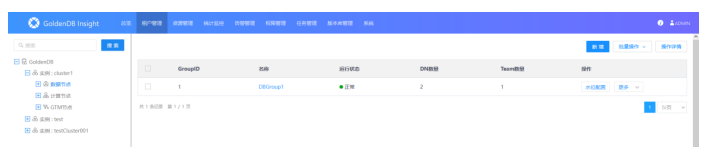

3.单击待管理租户实例的数据节点，进入数据节点分片管理界面。

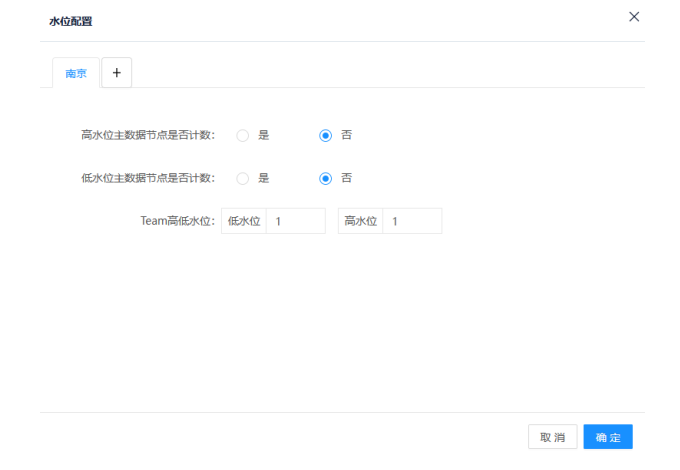

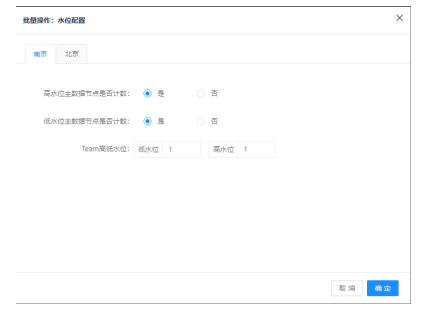

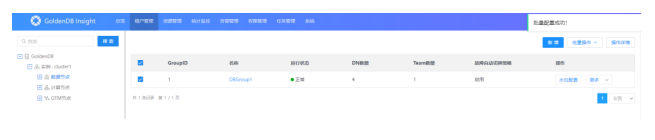

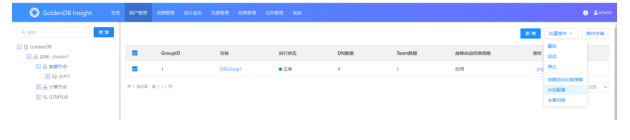

4.单击水位配置按钮，弹出水位配置窗口。

5.设置水位值，单击确定按钮。Team高水位不能低于Team低水位。

● 摘要

查看数据节点的复制时延，查看某分片在某一段时间范围内的高低水位状态，备DB同步时延信息。

● 步骤

1.选择菜单租户管理，进入租户列表界面。

2.在左侧实例树中，展开租户实例。

3.单击待管理租户实例的数据节点，进入数据节点分片管理界面。

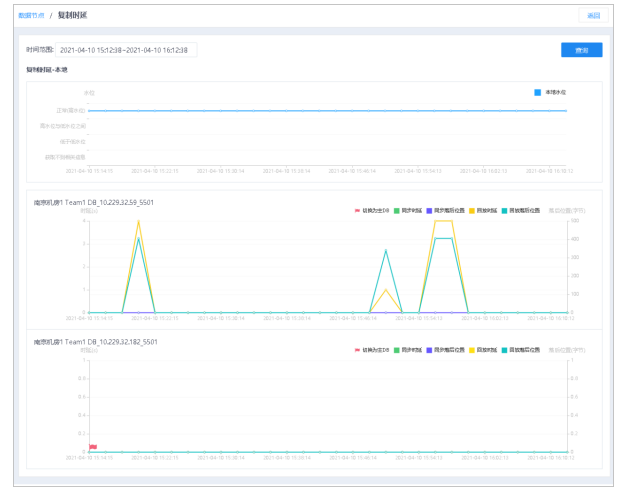

4.在待查看分片行操作列，单击更多，选择查看复制时延，进入复制时延界面。

5.可设置时间反馈，单击查询按钮，查看该分片在某一段时间范围内的高低水位状态，备DB同步时延信息。

● 摘要

删除不需要的分片，删除用户需要租户的super账户密码。

● 步骤

1.选择菜单租户管理，进入租户列表界面。

2.在左侧实例树中，展开租户实例。

3.单击待管理租户实例的数据节点，进入数据节点分片管理界面。

4.在待查看分片行操作列，单击更多，选择删除，弹出删除确认窗口。

5.单击继续按钮，删除该分片。

● 摘要

可以批量对多分片进行主备切换

● 步骤

1.选择菜单租户管理，进入租户列表界面。

2.在左侧实例树中，展开租户实例。

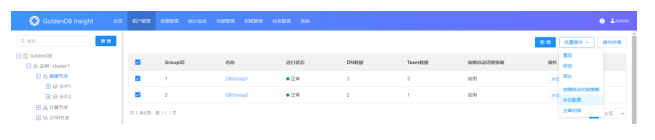

3.单击待管理租户实例的数据节点，进入数据节点分片管理界面。

4.在待查看分片行操作列，选择所需主备切换分片。

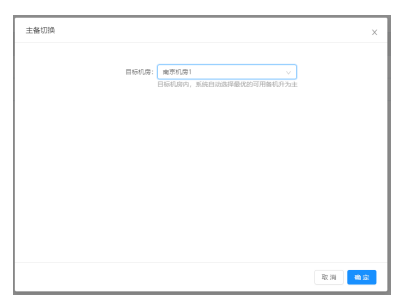

5.选择主备的目标机房，点击确定。

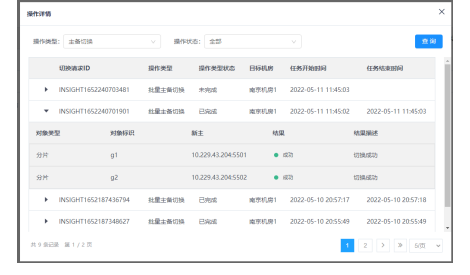

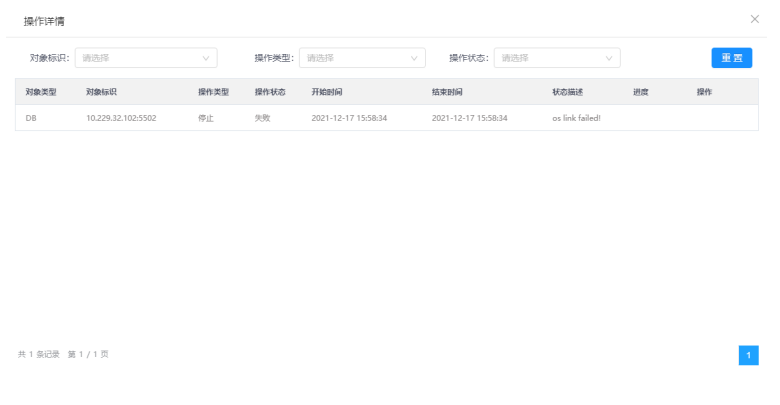

6.单击操作详情按钮，查询结果

● 摘要

可以批量对多分片进行水位配置

● 步骤

1.选择菜单租户管理，进入租户列表界面。

2.在左侧实例树中，展开租户实例。

3.单击待管理租户实例的数据节点，进入数据节点分片管理界面。

4.在待查看分片行操作列，选择所需水位配置分片。

5.打开水位配置的配置页面。

6.点击确定后，页面弹窗显示配置成功

● 摘要

在某分片下新增一个Team。

新增Team将以已有Team为模板，新增方式可以选择全新安装，也可以使用已创建未管理的DN组件。

注意，在新建DN组件并且关联备份任务的情况下需要有备份任务可供选择，如果没有备份任务，可以参考新增备份任务部分；此外还需要设置好挂载配置，可以参考备份配置。

● 步骤

1.选择菜单租户管理，进入租户列表界面。

2.在左侧实例树中，展开租户实例下的数据节点。

3.单击待管理数据节点的分片，进入Team管理界面。

单击新增Team按钮，弹出新增Team窗口。新增分片支持模板克隆和自定义两种安装模式。

4.设置基本配置参数，单击下一步，进入数据节点配置界面。分为新建DN组件和已创建未管理的DN组件两种新增方式。在第一种新增方式下，有关联备份任务选项，选择是必须选择一个备份任务，选择否备份任务选择框消失。

5.设置数据节点配置参数，进行安装

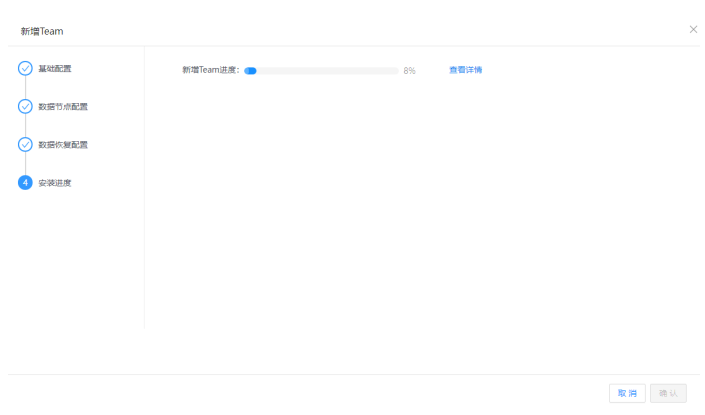

在选择新建DN组件的情况下，单击下一步按钮，进入数据节点安装阶段，可通过进度条查看分片安装进度，点击取消可关闭窗口。

在选择已创建未管理的DN组件的情况下，单击确定按钮，会直接完成安装。

6.安装完成，单击确认按钮，返回Team管理界面。

● 摘要

编辑某Team的DN响应数。DN响应数将决定该Team同步关系是否正常。

● 步骤

1.选择菜单租户管理，进入租户列表界面。

2.在左侧实例树中，展开租户实例下的数据节点。

3.单击待管理数据节点的分片，进入Team管理界面。

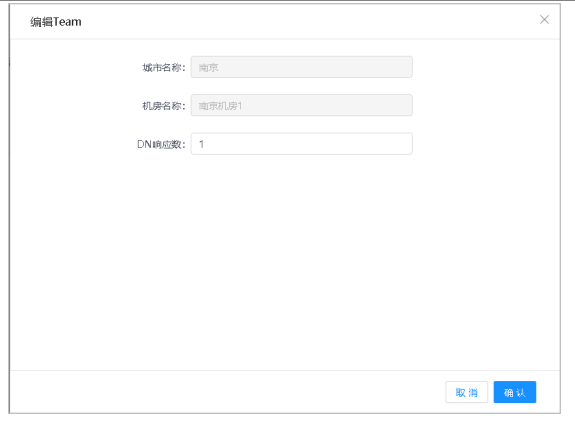

4.在待编辑Team行，单击编辑按钮，弹出编辑Team窗口。

5.修改DN响应数，单击确认按钮，完成修改操作。

● 摘要

删除不需要的Team，删除时需要输入super账户密码。

● 步骤

1.选择菜单租户管理，进入租户列表界面。

2.在左侧实例树中，展开租户实例下的数据节点。

3.单击待管理数据节点的分片，进入Team管理界面。

4.在待删除Team行，单击删除按钮，弹出删除确认窗口。

5.单击继续按钮，删除Team。

● 摘要

在分片层新增DN组件，新增DN支持新建DN组件或使用已创建未管理的DN组件。

注意，在新建DN组件的情况下需要有备份任务可供选择，如果没有备份任务，可以参考新增备份任务。

● 步骤

1.选择菜单租户管理，进入租户列表界面。

2.在左侧实例树中，展开租户实例下的数据节点。

3.单击待管理数据节点的分片，进入Team管理界面。

4.在待编辑Team行，单击新增SlaveDN按钮，弹出新增SlaveDN窗口。

SlaveDN可以分为新建DN组件和已创建未管理的DN组件两种新增方式。在第一种新增方式下，有关联备份任务选项，选择是必须选择一个备份任务，选择否备份任务选择框消失。在配置完相关参数后，点击确定即可开始安装。

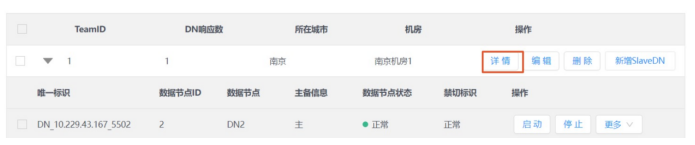

5.返回Team管理界面（详情）。

6.单击详情按钮，查看新增DN的进度，失败的任务可以点击重试按钮进行重试。

● 摘要

DN状态有启动、停止两种。

● 当DN运行状态为“不可用”时，单击对应的“启动”按钮，可启动该DN组件，对应状态变为正常。

● 当DN运行状态为“正常”时，单击对应的“停止”按钮，可停止DN的运行，对应状态变为不可用。

● 步骤

1.选择菜单租户管理，进入租户列表界面。

2.在左侧实例树中，展开租户实例下的数据节点。

3.单击待管理数据节点的分片，进入Team管理界面。

4.根据需要，对DN执行相应操作。

5.（可选）单击刷新按钮，可刷新DN当前状态。

6.单击操作详情按钮，弹出操作详情窗口，可查看DN的管理操作结果。

● 摘要

可对DN进行删除操作。

● 步骤

1.选择菜单租户管理，进入租户列表界面。

2.在左侧实例树中，展开租户实例下的数据节点。

3.单击待管理数据节点的分片，进入Team管理界面。

4.在待删除DN行，单击更多，选择删除，弹出操作确认窗口。

5.单击确认按钮，删除该DN。

● 摘要

当DB处于禁切状态时，通过解除禁切标识操作，可使禁切标识恢复正常状态。

● 步骤

1.选择菜单租户管理，进入租户列表界面。

2.在左侧实例树中，展开租户实例下的数据节点。

3.单击待管理数据节点的分片，进入Team管理界面。

4.在待管理DN行，单击更多，选择解除禁切标识，弹出操作确认窗口。

5.单击确认按钮，恢复该DN禁切标识为正常。

● 摘要

可查询该DN组件系统表。

● 步骤

1.选择菜单租户管理，进入租户列表界面。

2.在左侧实例树中，展开租户实例下的数据节点。

3.单击待管理数据节点的分片，进入Team管理界面。

4.在待查询DN行，单击更多，选择系统表查询，进入系统表查询界面。

5.设置查询条件，单击查询按钮，查询DN的系统表。

● 摘要

使用备份文件恢复DN。

● 步骤

1.选择菜单租户管理，进入租户列表界面。

2.在左侧实例树中，展开租户实例下的数据节点。

3.单击待管理数据节点的分片，进入Team管理界面。

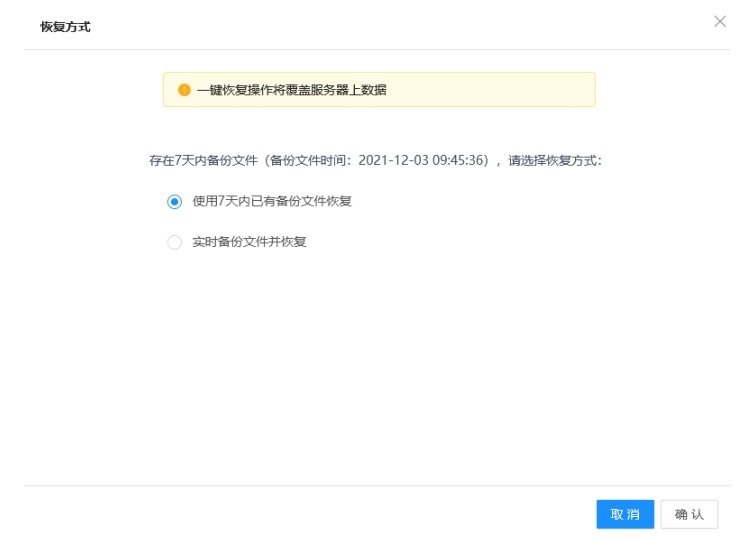

4.在待恢复的备DN行，单击更多，选择一键恢复，选择恢复方式后确认。

● 摘要

查看DN的详细信息，包括属性、配置参数、日志等。

属性页面显示该组件基本信息。

● 步骤

1.选择菜单租户管理，进入租户列表界面。

2.在左侧实例树中，展开租户实例下的数据节点。

3.单击待查看数据节点分片下的DN，进入DN信息查看界面。

4.可根据需要，查看DN的不同信息。

● 摘要

新增计算节点有两种模式，全新安装和使用已安装未管理的计算节点加入集群。

● 步骤

1.选择菜单租户管理，进入租户列表界面。

2.在左侧实例树中，展开租户实例下的计算节点。

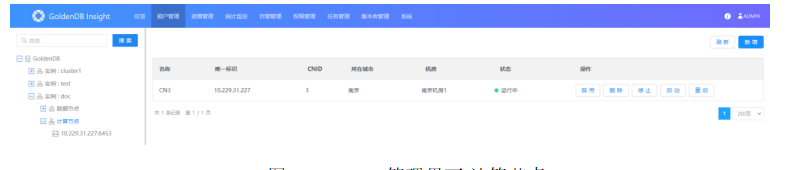

3.单击待管理计算节点，进入CN管理界面。

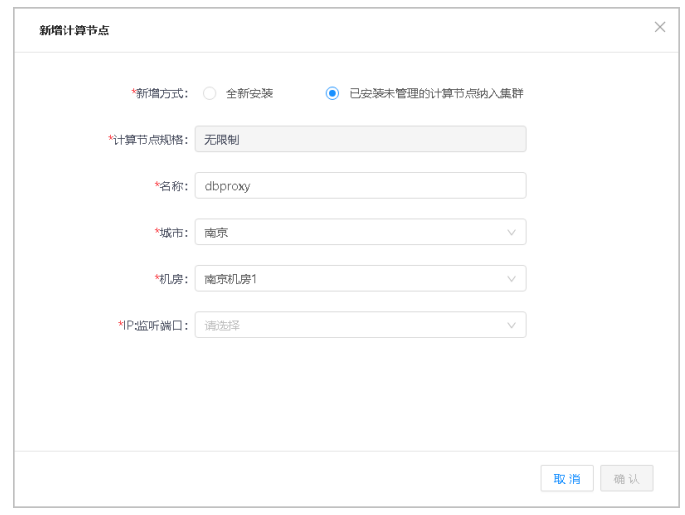

4.单击新增按钮，弹出新增CN窗口。可以选择全新安装和已安装未管理的计算节点纳入集群两种方式。

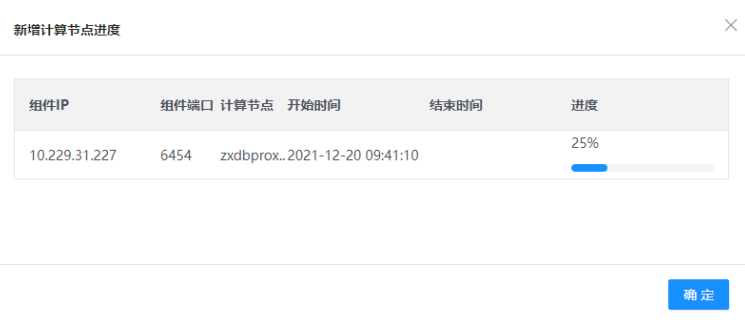

5.设置新增CN参数，单击确认按钮，弹出查看进度窗口。

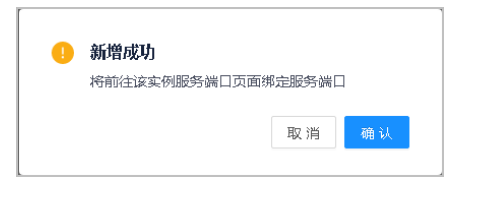

6.安装完成后，单击确定按钮，弹出绑定服务端口提示窗口。

7.（可选）单击确认按钮，进入实例的服务端口页面，绑定服务端口。

● 摘要

启用或停止计算节点的CN。

● 步骤

1.选择菜单租户管理，进入租户列表界面。

2.在左侧实例树中，展开租户实例下的计算节点。

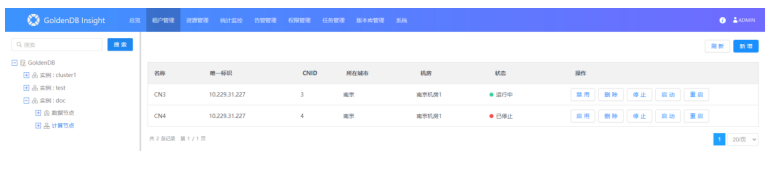

3.单击待管理计算节点的分片，进入CN管理界面。

4.根据需要，对CN执行相应操作。

● 启用：

如果是已绑定的CN，直接在计算节点页面待启用CN所在行或者在[租户管理-对应实例]的服务端口页面，单击启用按钮即可。

如果是未绑定的CN，选择[租户管理-对应实例]进入服务端口页面，在对应行点击绑定，选择目标CN后确认，自动会启用。

● 禁用：在服务端口或计算节点页面目标CN点击禁用即可。

● 解绑：

禁用对应CN。只有在禁用的情况下才能进行解绑操作。

在服务端口页面，选择目标CN点击解绑，在弹窗中确认即可。

● 停止：在计算节点页面，选择目标CN点击停止即可。

● 启动：在计算节点页面，选择目标CN点击启动即可。

● 重启：在计算节点页面，选择目标CN点击重启即可。

● 摘要

删除计算节点的CN。

● 步骤

1.选择菜单租户管理，进入租户列表界面。

2.在左侧实例树中，展开租户实例下的计算节点。

3.单击待管理计算节点，进入CN管理界面。

4.确保CN处于禁用状态，否则先点击禁用按钮。

5.单击删除按钮，弹出删除提示窗口。

6.输入密码后点击确认按钮，删除该CN。

● 摘要

查看CN的详细信息，包括：属性、配置参数、日志等。

● 步骤

1.选择菜单租户管理，进入租户列表界面。

2.在左侧实例树中，展开租户实例下的计算节点。

3.单击待查看计算节点的CN，进入CN查看界面。

4.根据需要，切换到对应的页签，查看相应参数。

● 摘要

可通过全新安装和已创建未管理的GTM两种方式创建GTM Team。

● 步骤

1.选择菜单租户管理，进入租户列表界面。

2.在左侧实例树中，展开租户实例下的GTM节点。

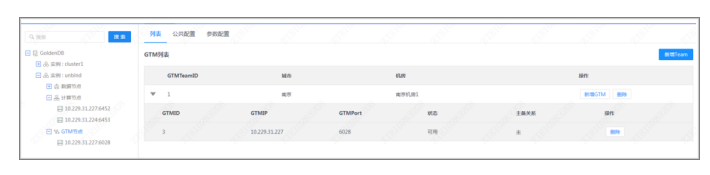

3.单击待管理GTM节点，进入Team管理界面。

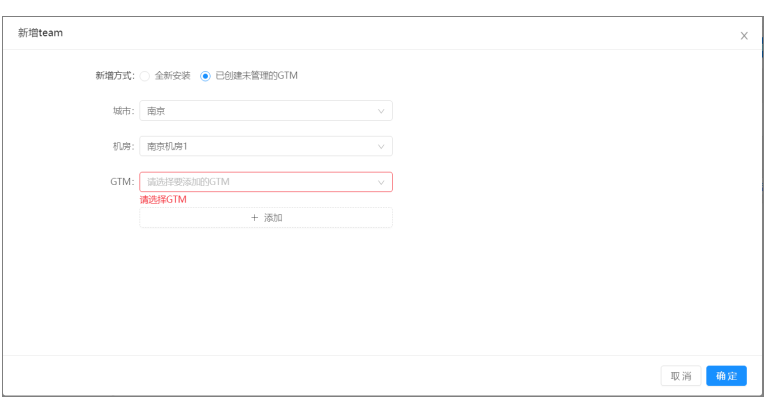

4.单击新增Team按钮，弹出新增Team窗口。

5.设置Team参数，单击确定按钮。

● 摘要

删除不需要的GTM Team。

● 步骤

1.选择菜单租户管理，进入租户列表界面。

2.在左侧实例树中，展开租户实例下的GTM节点。

3.单击待管理GTM节点，进入Team管理界面。

4.在待删除Team行，单击删除按钮，弹出删除确认窗口。

5.单击继续按钮。

● 摘要

可以在Team中添加新的GTM组件，可支持全新安装和新增已安装未管理的GTM组件。

● 步骤

1.选择菜单租户管理，进入租户列表界面。

2.在左侧实例树中，展开租户实例下的GTM节点。

3.点击全新安装，选择是否执行系统参数模板、GTM规格、GTM个数，等待规划完毕，单击确定，进入GTM全新安装。

4.单击待管理GTM节点，进入Team管理界面。

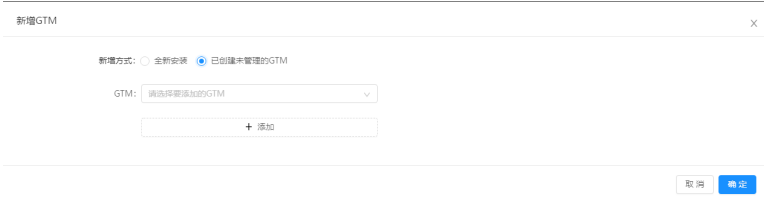

5.在待管理Team所在行，单击新增GTM按钮，弹出新增GTM窗口。

6.选择已安装未管理的GTM，单击确定按钮。

● 摘要

删除不需要的GTM组件。

● 步骤

1.选择菜单租户管理，进入租户列表界面。

2.在左侧实例树中，展开租户实例下的GTM节点。

3.单击待管理GTM节点，进入Team管理界面。

4.在待删除GTM组件行，单击删除按钮，弹出确认窗口。

5.单击继续按钮、

● 摘要

对GTM的相关参数进行配置。

● 步骤

1.选择菜单租户管理，进入租户列表界面。

2.在左侧实例树中，展开租户实例下的GTM节点。

3.单击待管理GTM节点，进入Team管理界面。

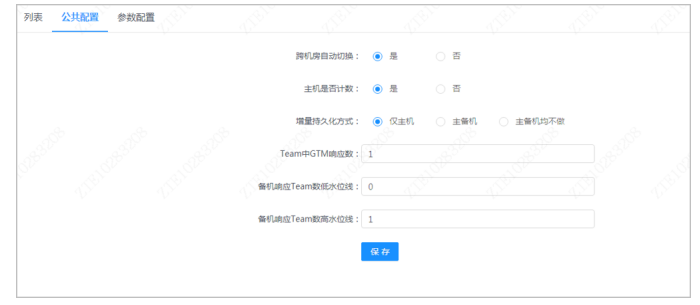

4.切换到公共配置页签。

5.配置公共参数，单击保存按钮。

● 摘要

查看组件的相关参数配置，更改组件的相关参数。

● 步骤

1.选择菜单租户管理，进入租户列表界面。

2.在左侧实例树中，展开租户实例下的GTM节点。

3.单击待管理GTM节点，进入Team管理界面。

4.切换到参数配置页签。

5.选择组件类型和组件标识，单击参数采集按钮，查看该组件的相关参数配置。

6.在待编辑参数行，单击编辑按钮，弹出编辑参数窗口。

7.编辑参数值，单击确认按钮。

8.勾选编辑的参数，单击参数下发按钮，弹出参数下发窗口。

9.单击确定按钮，下发参数并生效。

● 摘要

查看GTM组件的相关属性。

● 步骤

1.选择菜单租户管理，进入租户列表界面。

2.在左侧实例树中，展开租户实例下的GTM节点。

3.单击待查看GTM节点组件，进入节点组件信息查看界面。

4.查看组件信息，包括：属性信息、性能信息、空间信息、配置信息和日志信息。
