开源虚拟化、分布式存储和超融合系统搭建初探

戏说数据那点事 2024-03-28

5126

oVirt（Open Virtualization Manager）是一款免费开源虚拟化软件，是RedHat商业版本虚拟化软件RHEV的开源版本。oVirt基于kvm，并整合使用了libvirt、gluster、patternfly、ansible等一系列优秀的开源软件。

oVirt目前已经成为了企业虚拟化环境可选的解决方案，另外相比OpenStack的庞大和复杂，oVirt在企业私有云建设中具备部署和维护使用简单的优势。利用oVirt管理KVM虚拟机和网络，企业可以快速的搭建起一个私有云环境。

搭建一套可用的私有云环境，至少需要以下三部分：

1.ovirt-engine用于部署，监视，移动，停止和创建VM映像，配置存储，网络等，提供一个统一的集成管理界面。

2.计算节点是安装了VDSM和libvirt的Linux发行版，以及一些额外的软件包，可以轻松实现网络和其他系统服务的虚拟化。另外提供oVirt-node，它基本上是一个精简版本，包含足够的组件以允许虚拟化。

3.存储节点可以使用块或文件存储，可以是本地或远程，通过NFS访问。支持Gluster等分布式存储技术，通过算法可确保高可用性和冗余。

本文简要概述了开源虚拟化和分布式存储的架构，搭建一个可用的虚拟化超融合平台所需分布式存储（glusterfs）、计算节点（oVirt-node或者安装了虚拟化组件VSDM的linux）、虚拟化管理平台（oVirt-engine）的安装配置方法。

oVirt部署架构：

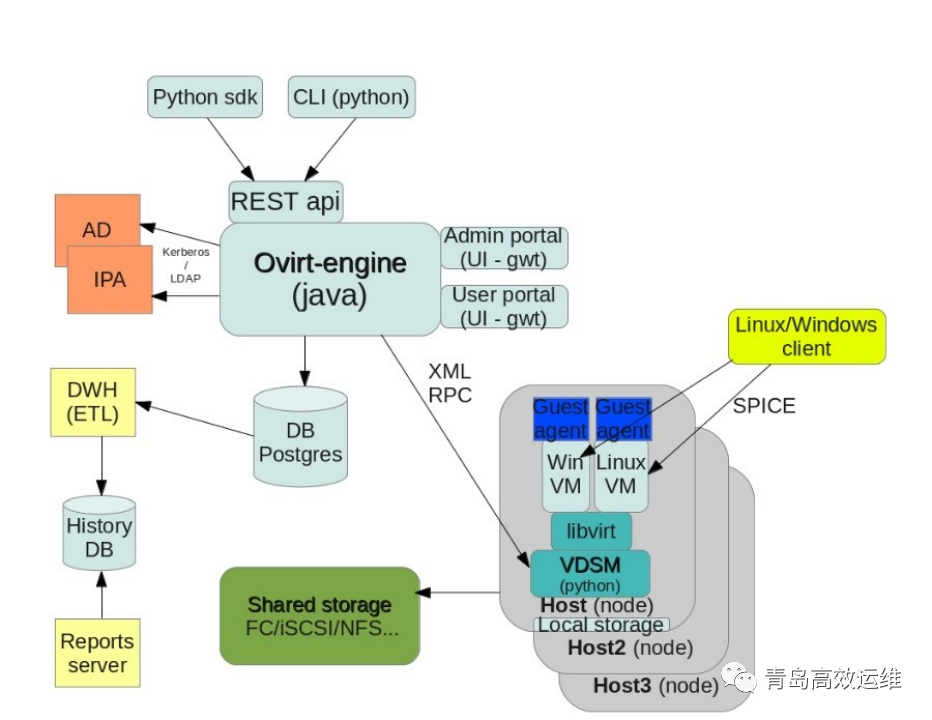

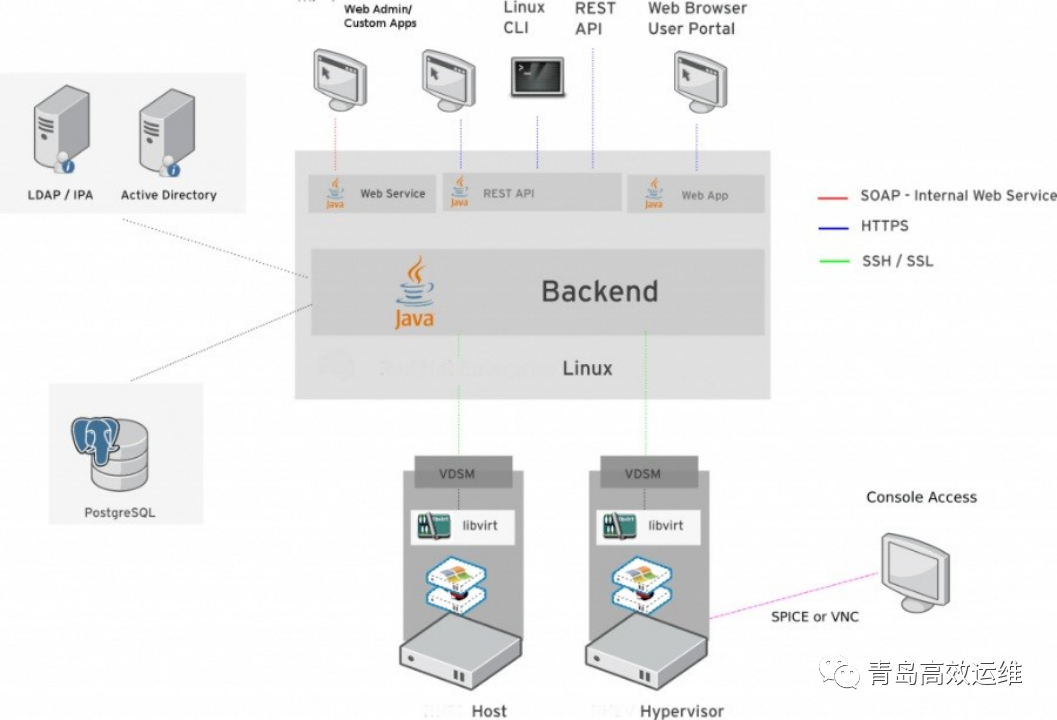

oVirt组件架构：

一、环境准备

准备5台主机，做好IP地址分配，统一安装Centos 8。

主机名	IP地址	用途
Gfs-1	192.168.1.101	分布式存储
Gfs-1	192.168.1.102	分布式存储
Gfs-1	192.168.1.103	分布式存储
oVirt-engine	192.168.1.100	管理节点
oVirt-node	192.168.1.99	计算节点

二、分布式存储GlusterFS安装
（一）前期配置

在Gfs-1、Gfs-2、Gfs-3这三台主机上分别修改/etc/sysconfig/network-scripts/ifcfg-eth0文件，配置好IP地址等相关网络信息。

每台主机依次执行：

nmcli connection reload #读取配置文件

nmcli connection up eth0 #启用网卡

nmcli device show eth0 #显示网络链接信息

yum clean all #清除yum缓存

yum makecache #重建缓存

yum –y update #将系统更新至最新版本

hostnamectl set-hostname gfs-1 #设置主机名

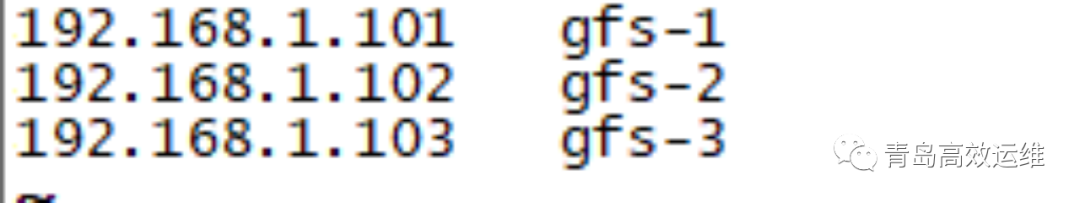

每台主机修改/etc/hosts文件如下：

每台主机添加一块硬盘，并创建分区，挂载/data1目录下：

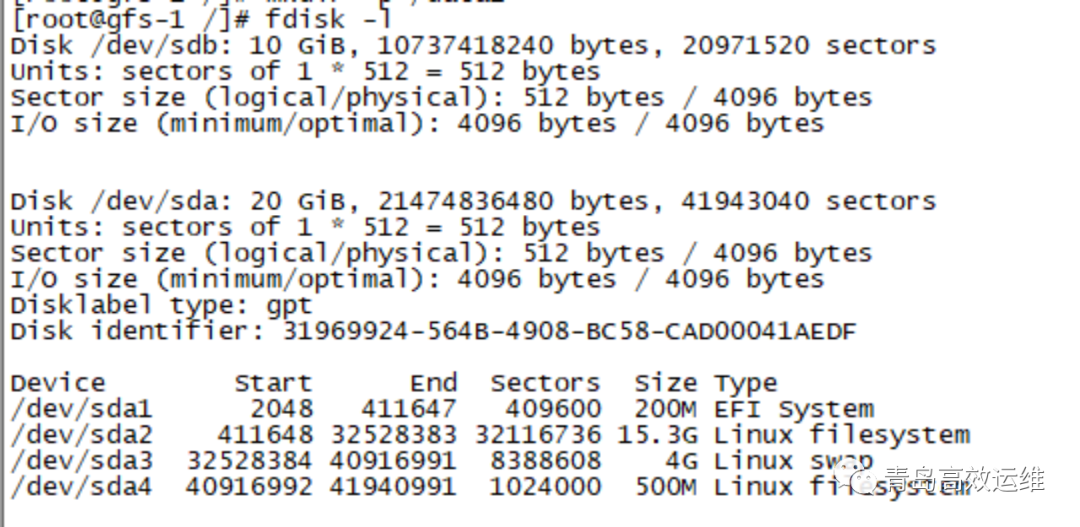

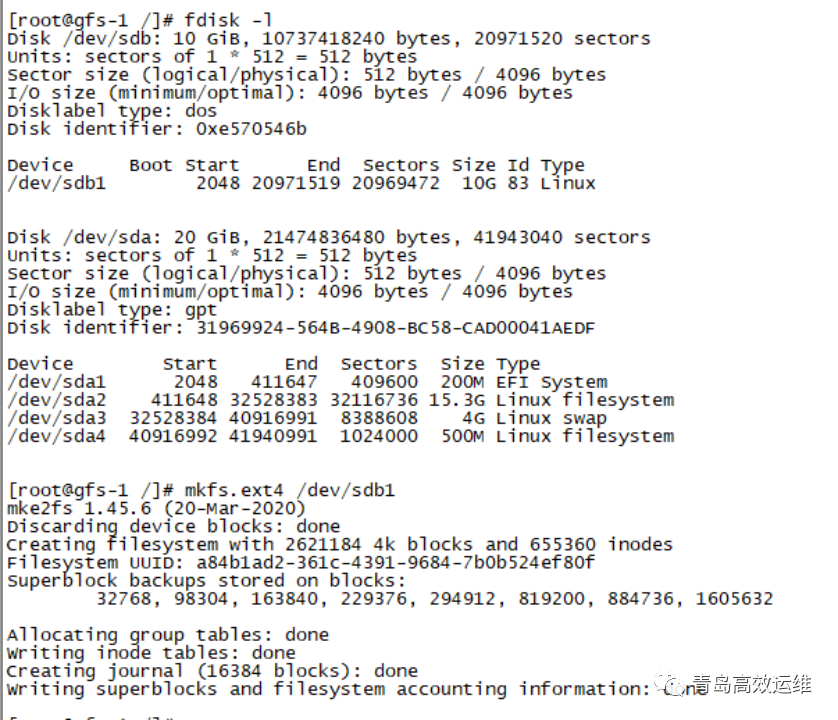

fdisk –l #查看新增加硬盘信息

fdisk dev/sdb #创建分区

mkfs.ext4 dev/sdb1 #创建文件系统

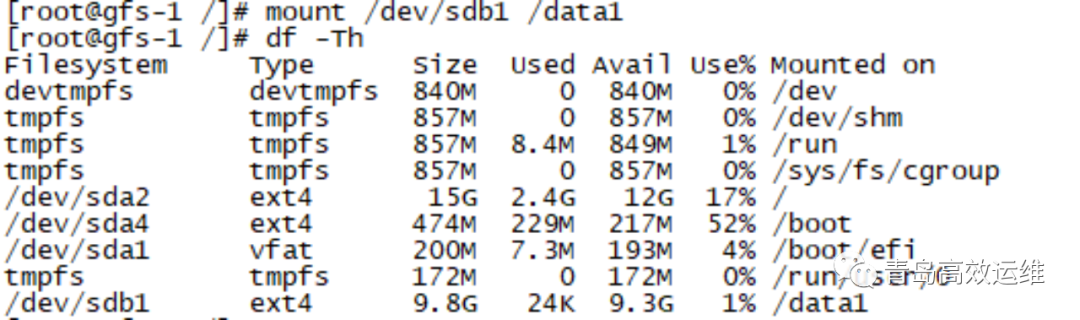

mount dev/sdb1 data1 #挂在分区到指定目录

df –TH #查看挂载情况

blkid dev/sdb1 #获取blkid，写入fstab文件，便于下次启动自动挂载。

（二）安装glusterfs-server

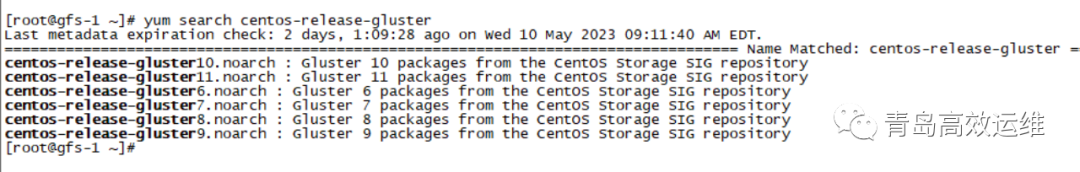

yum search centos-release-gluster #查询当前可用

版本。

在三台主机上依次安装指定版本软件源，这里选用10。

yum -y install centos-release-gluster10 #安装gfs10的安装源。

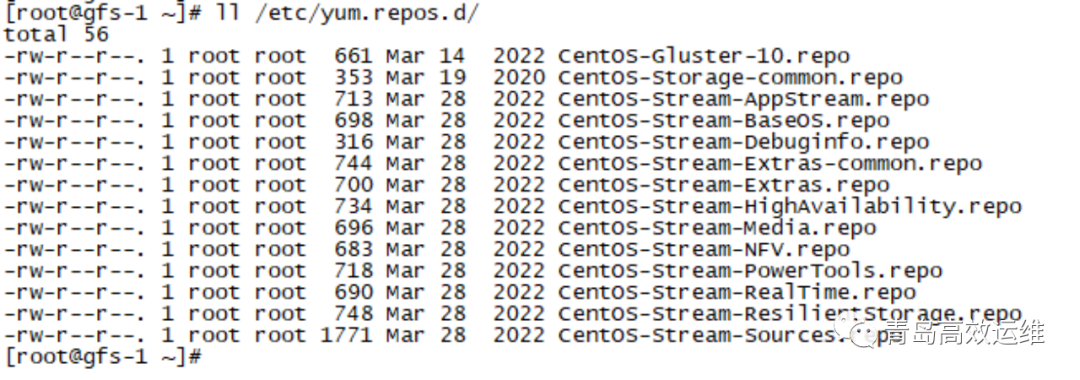

ls etc/yum.repos.d/ #显示增加了CentOS-Gluster-10.repo和CentOS-Storage-common.repo两个安装源。

yum -y install glusterfs-server #安装gfs

systemctl start glusterd

systemctl start glusterfsd

systemctl enable glusterd #设置开启自启动

systemctl enable glusterfsd #设置开启自启动

（三）配置gfs服务

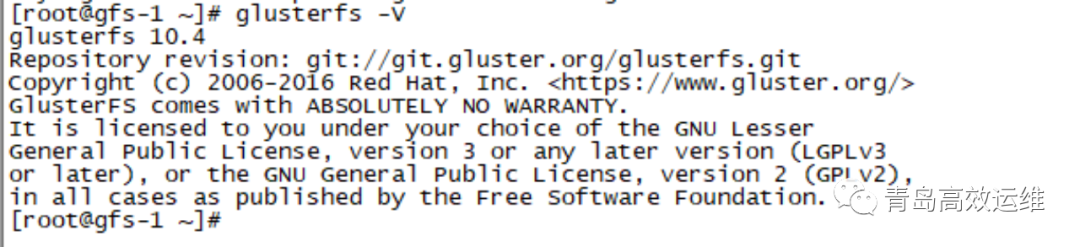

执行glusterfs –V命令，查看当前服务状态

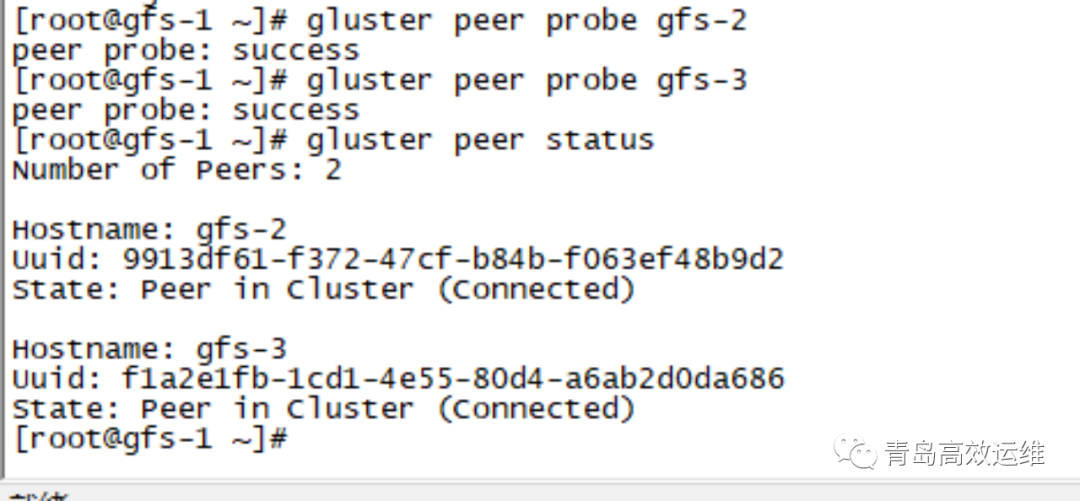

配置信任池：

在gfs-1上执行命令，其余服务器无须操作，集群会自动同步相关命令。

gluster peer probe gfs-2

gluster peer probe gfs-3

在所有服务器上执行

gluster peer status #查看状态

Gluster支持的卷类型：

名称	说明	备注
分布卷	将文件以hash算法随机分布到一台服务器节点中存储	存在单点故障，生产环境中不使用。
复制卷	将文件复制到 replica x 个节点中。
条带卷	将文件切割成数据块，分别存储到stripe x个节点中，类似于raid0	将大文件分散至若干个磁盘后提升IO速度，但是实际情况中偶尔会出现丢失块情况，因此与条带卷相关的所以卷类型在生产都不使用。
分布式条带卷	分布卷与条带卷的组合。	生产环境不使用。
分布式复制卷	分布卷与复制卷的组合	生产环境最常用的类型，一般3副本。
条带复制卷	条带卷与复制卷的组合。	生产环境不使用。
混合卷	分布式、复制卷、条带卷三种卷模式的组合。	生产环境不使用。

创建一个名为gfsvol的卷，在任意节点上执行命令。

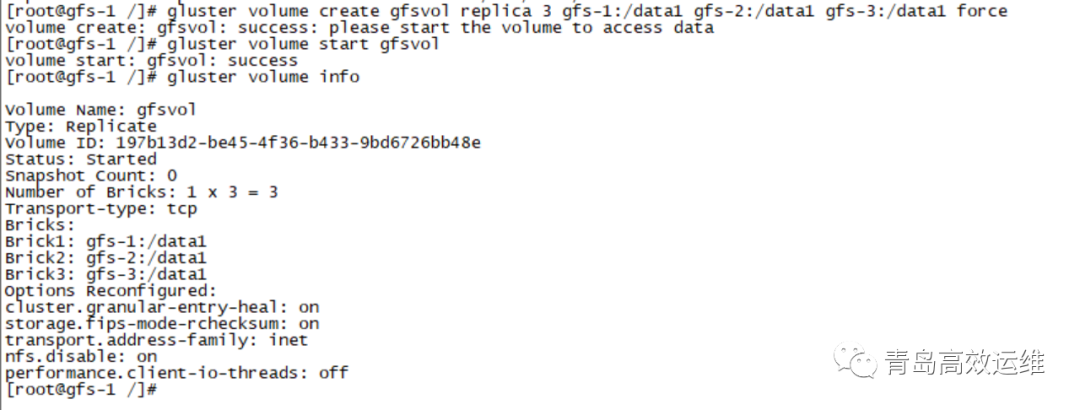

gluster volume create gfsvol replica 3 gfs-1:/data1 gfs-2:/data1 gfs-3:/data1 force #创建三副本的卷，名称为gfsvol

gluster volume start gfsvol #启动卷

gluster volume info #查看卷信息

至此gluserfs服务器端系统已经部署完毕，并且创建了一个分布式复制卷gfsvol。

（四）客户端安装

客户端需要安装 Gluster Native Client ，版本最好和服务端一致，Gluster Native Client是基于FUSE的，所以需要保证客户端安装了FUSE。这个是官方推荐的客户端，支持高并发和高效的写性能。

客户端安装前，确保客户机器能够访问服务器的TCP、UDP的24007-24008端口、还要确保49152-49156端口可以访问。

yum -y install glusterfs-client #安装客户端

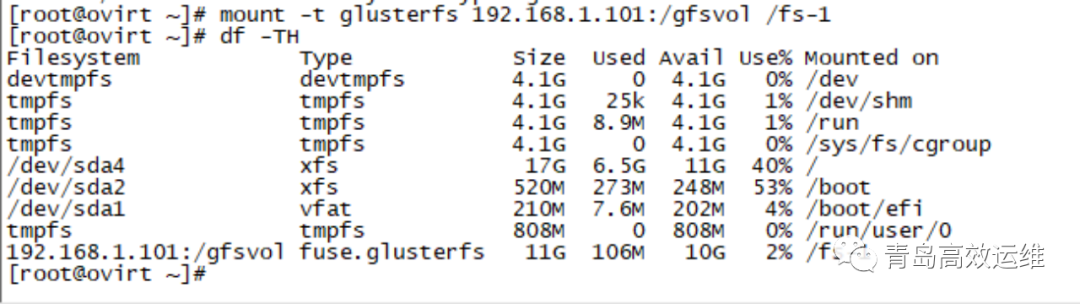

mount –t glusterfs 192.168.1.101:/gfsvol /fs-1 #将gfsvol卷挂载本地fs-1目录下。

连接Glusterfs任意一个主机ip，都可以挂载分布式卷到本地并使用，如果生产环境中，可以采用Nginx或者F5之类的产品实现负载均衡。

Df –TH #查看挂载情况

验证集群卷是否起作用，能够实现三副本。

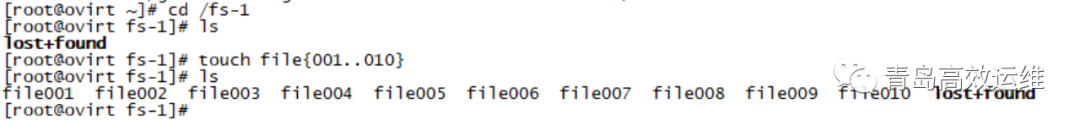

在客户端以此执行如下命令：

cd /fs-1

touch file{001..010} #创建10个空文件

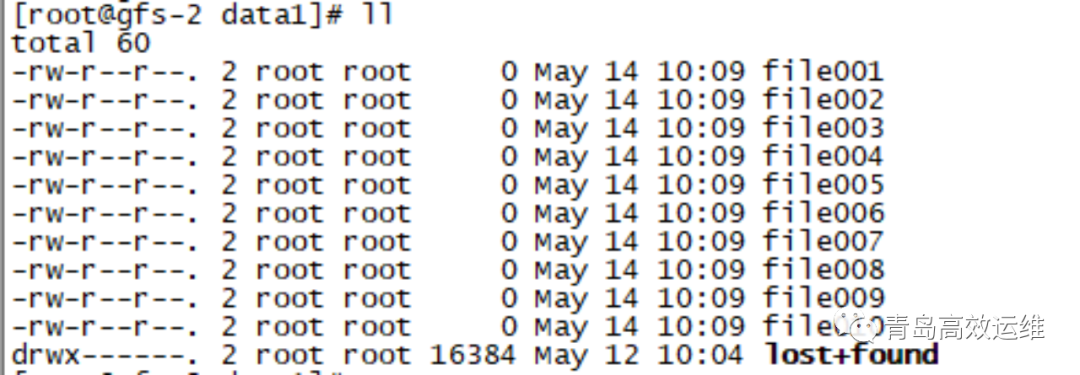

在三台服务器上查看/data1目录

（五）扩容和数据平衡等操作

在三台服务器上分别增加一块硬盘空间，并挂载到/data2目录下，然后执行：

gluster volume add-brick gfsvol gfs-1:/data2 gfs-2:/data2 gfs-3:/data2 force #扩展gfsvol卷

gluster volume rebalance gfsvol start #卷数据进行从新平衡分布。

在gluster建立分布式卷的时候，默认要求在挂在目录下建立二级目录，加入force参数可以直接建立，生产环境中建议使用二级目录。

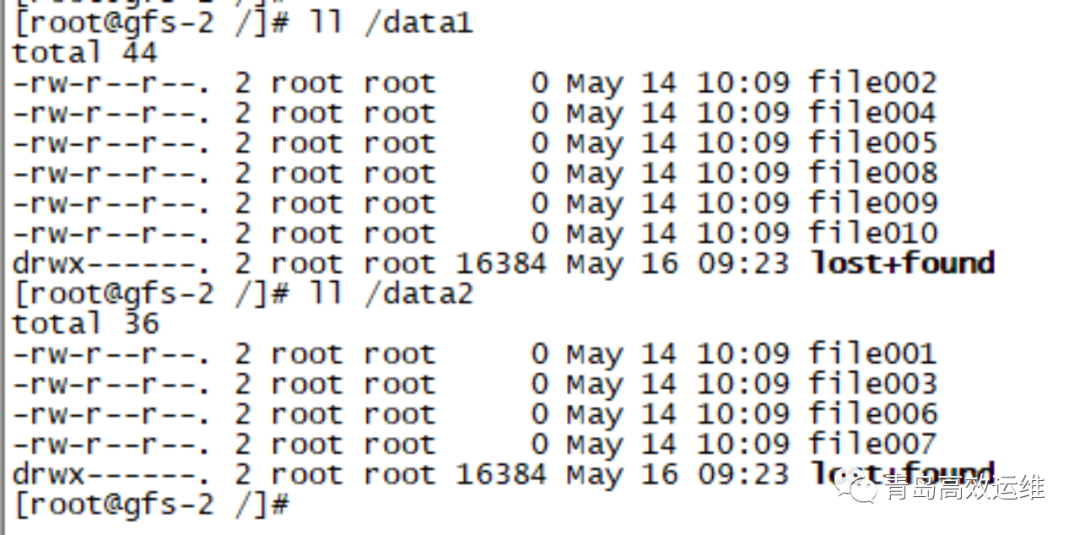

执行完命令后，在任意节点上查看/data1和/data2目录，目录内的文件已经进行了条带化。

三、oVirt-node计算节点安装

oVirt的计算节点有两种安装方式，一是安装发行版本的linux，在其上安装虚拟桌面服务器管理器（Virtual Desktop Server Manager）组件。VDSM是位于节点之上的管理代理，收集节点之间交互的信息，促进管理控制台以及主机的通信，管理虚拟机以及存储，收集有关主机及客户机的性能统计数据。二是从oVirt官网上下载oVirt-node镜像，ovirt-node，由fedaro订制而成，Node上的许多文件系统都是ramdisk（基于内存的Linux磁盘设备），系统重启后其中的内容消失，从而保证了Node的无状态性。
下面简要介绍一下oVirt-node节点的安装。

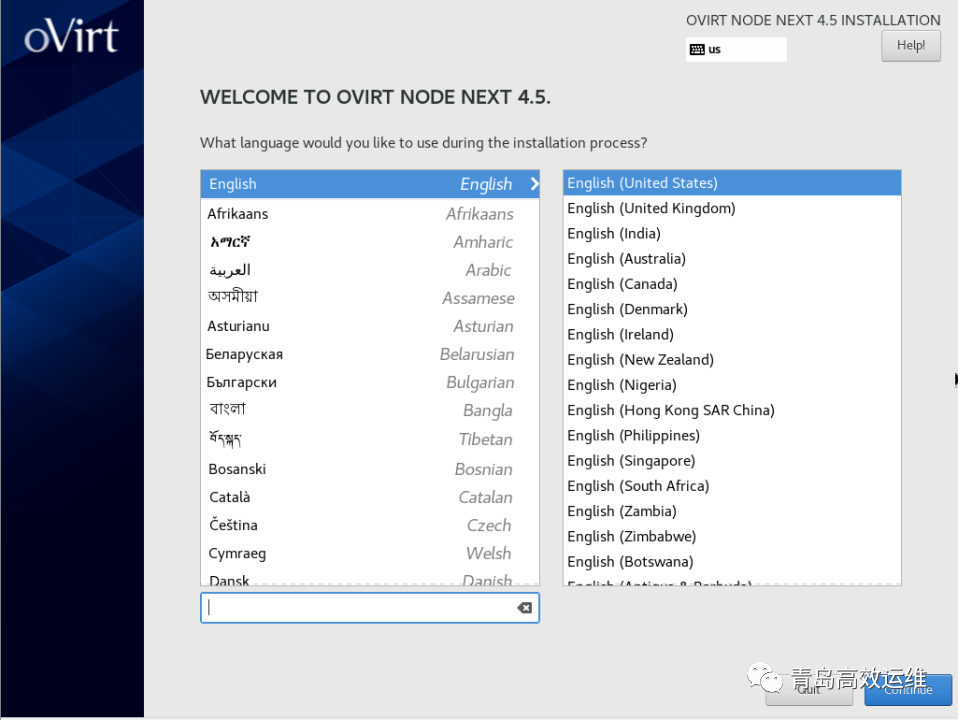

启动后选择安装，选择语言，默认即可：

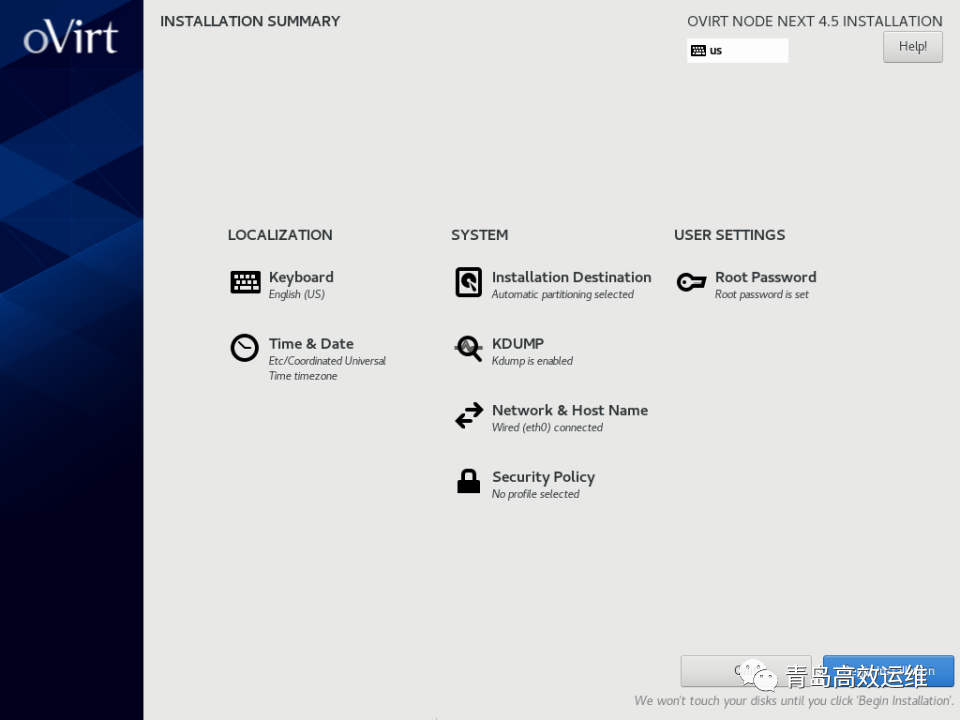

设置网络IP、安装分区、管理员账号等信息：

安装完毕后重新启动：

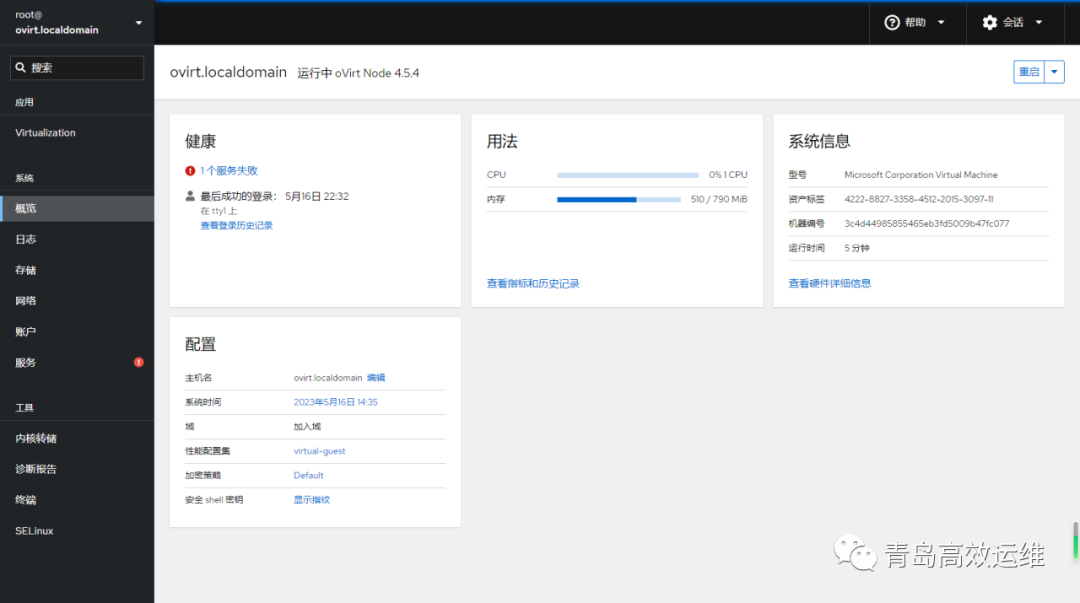

在客户端浏览器内输入https://oVirt-node IP:9090，进入web管理界面，至此oVirt-node节点安装完毕。

四、oVirt-engine管理节点安装

oVirt-engine管理节点有两种安装和运行模式，一种是自托管模式，oVirt-node节点的管理界面（即Cockpit）上选择部署engine，以虚拟机的形式运行。

另一种模式是采用yum安装方式，可以将engine部署在一台或多台物理机，采用HA的方式保持高可用，也可部署在不同架构的虚拟机上，部署和管理的方式更为灵活。

（一）oVirt-engine安装

oVirt-engine安装较为简单，

dnf install -y centos-release-ovirt45 #安装oVirt-engine4.5版本的源

dnf module -y enable javapackages-tools

dnf module -y enable pki-deps

dnf module -y enable postgresql:12

dnf module -y enable mod_auth_openidc:2.3

dnf module -y enable nodejs:14

#上述为启用内置相关模块并确定版本

dnf distro-sync –nobest #同步已安装的软件包以将其更新到最新的可用版本

dnf -y install ovirt-engine #安装engine

（二）oVirt-engine配置

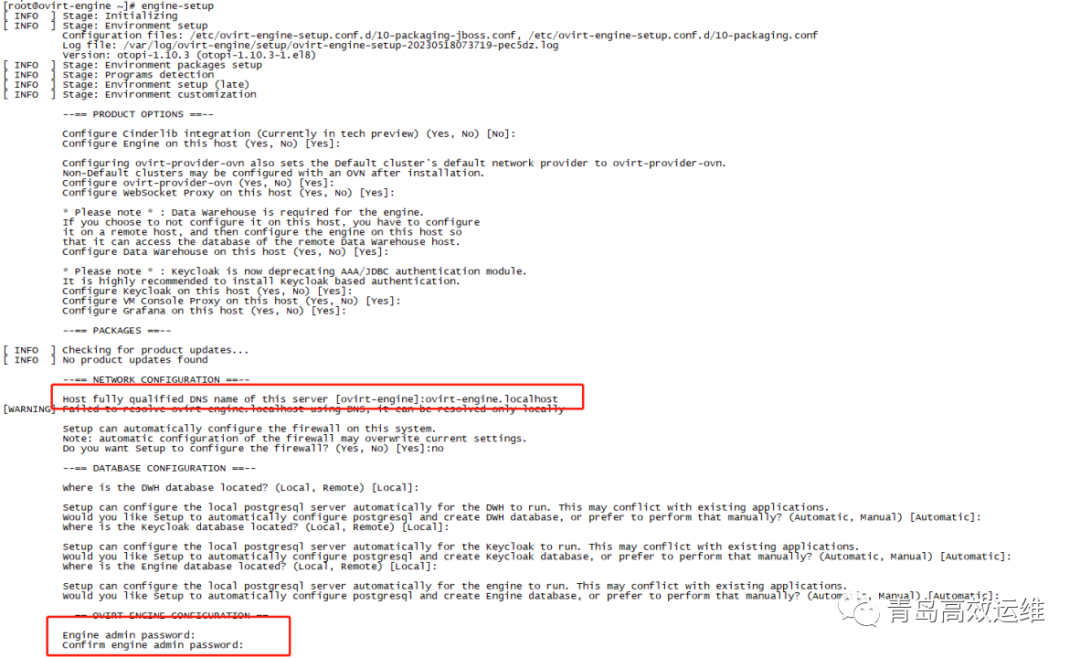

oVirt-engine安装完毕后，执行engine-setup进行配

置。

需要注意的是，engine需要完整的FQDN，如果没有dns解析，可以在访问端电脑的hosts文件中做解析。这里设置的密码就是登录engine界面的密码。

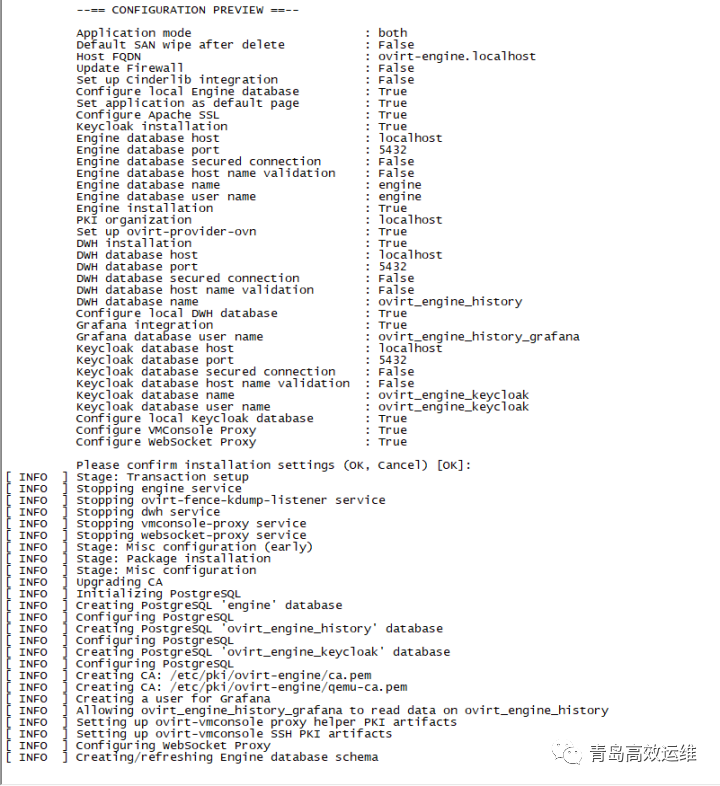

设置完成后，会显示所有设置参数，自动进入初始化进程。

（三）访问oVirt-engine

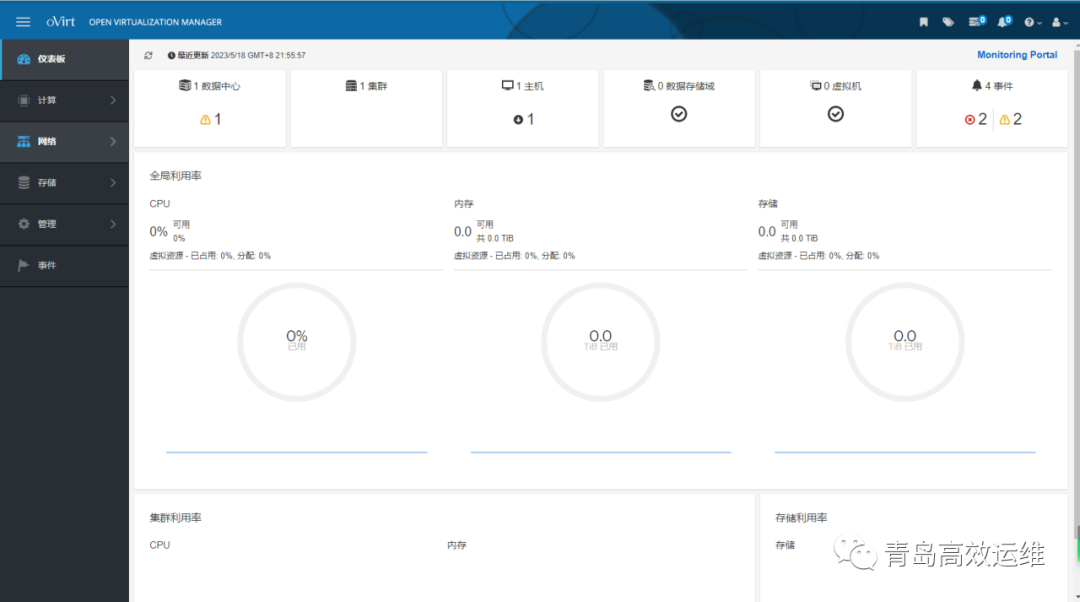

在浏览器内输入https://ovirt-engine.localhost/ovirt-engine进行访问,需要注意的是4.5版本登录的时候，用户名admin需要增加@localhost，变为admin@localhost，否则无法登录。

五、使用oVirt-engine管理虚拟化平台

oVirt-engine主要为管理员和用户提供丰富的基于Web的用户界面；主机、存储和网络配置的集成管理平台，实现在主机和存储之间实时迁移虚拟机和磁盘，当主机发生故障时提供虚拟机的高可用性。

管理界面的使用方法与其他虚拟化平台，例如VMware的vCenter基本类似，这里就不做详细概述。

六、实现超融合

在oVirt平台上实现超融合，是在每个计算节点增加分布式存储的服务，换而言之，将计算节点和分布式存储节点合二为一。有两种实现方式，一种是手动配置计算节点，另一种是通过oVirt-node节点的Web控制台（即Cockpit）进行自动部署。

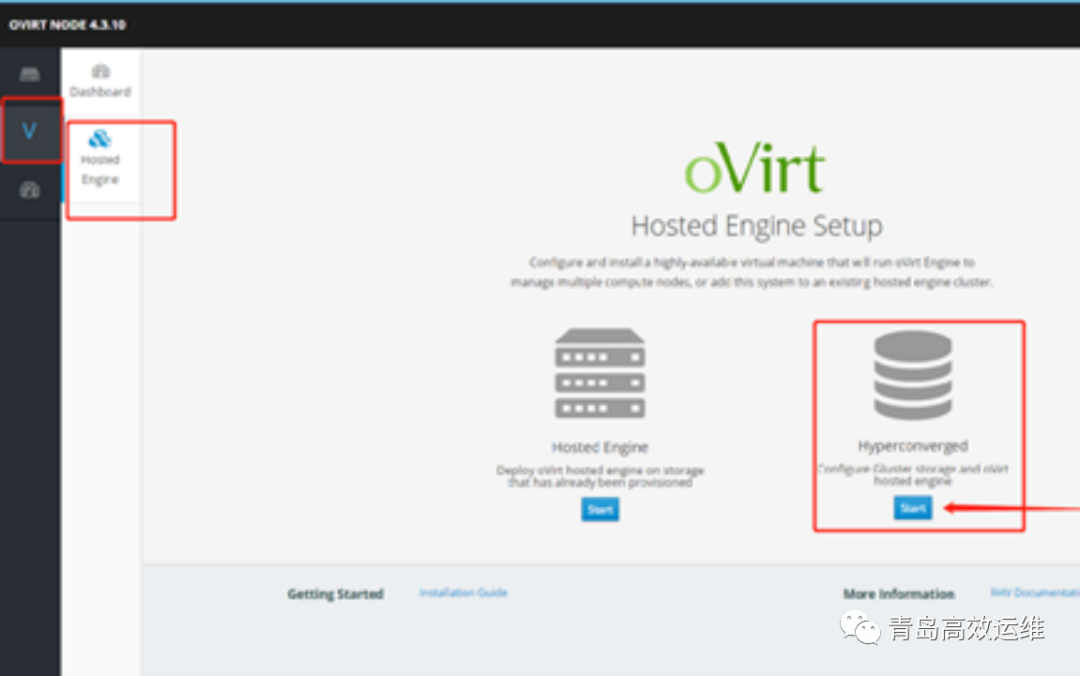

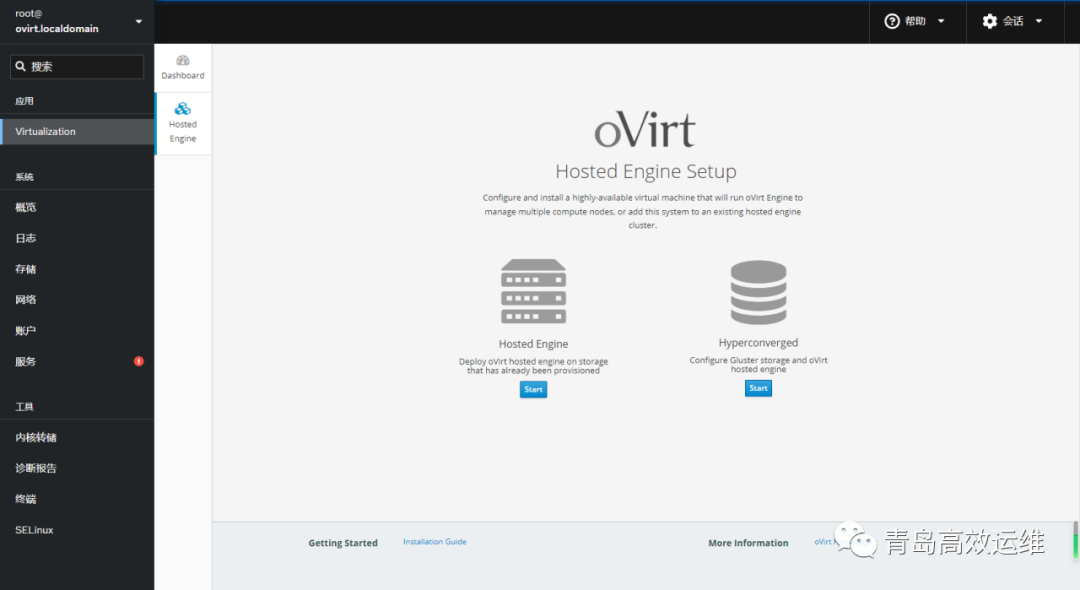

进入HostedEngine页面，点击“Hyperconverged”向导的“Start”按钮，开始部署过程，会先部署Gluster再部署HostedEngine

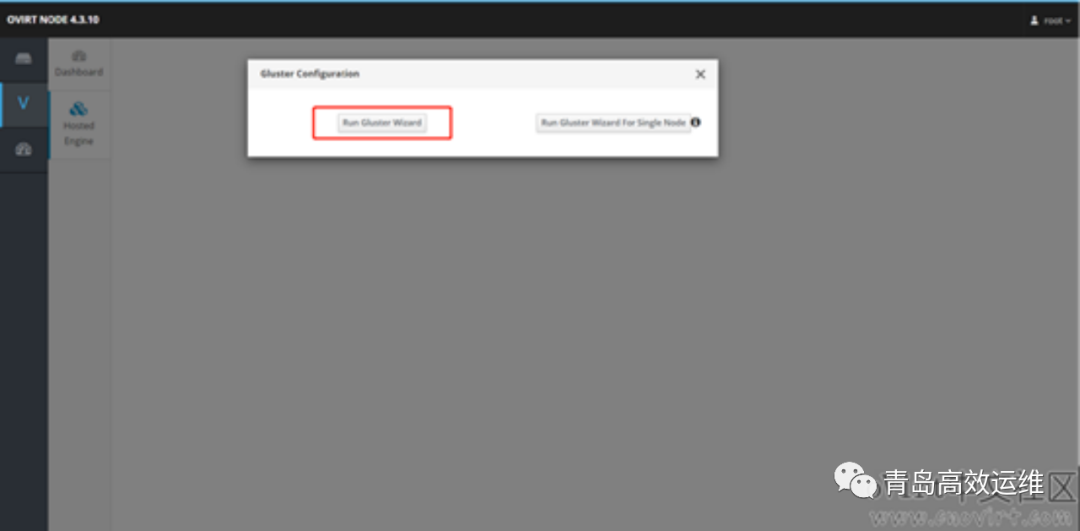

选择“Run Gluster Wizard”向导

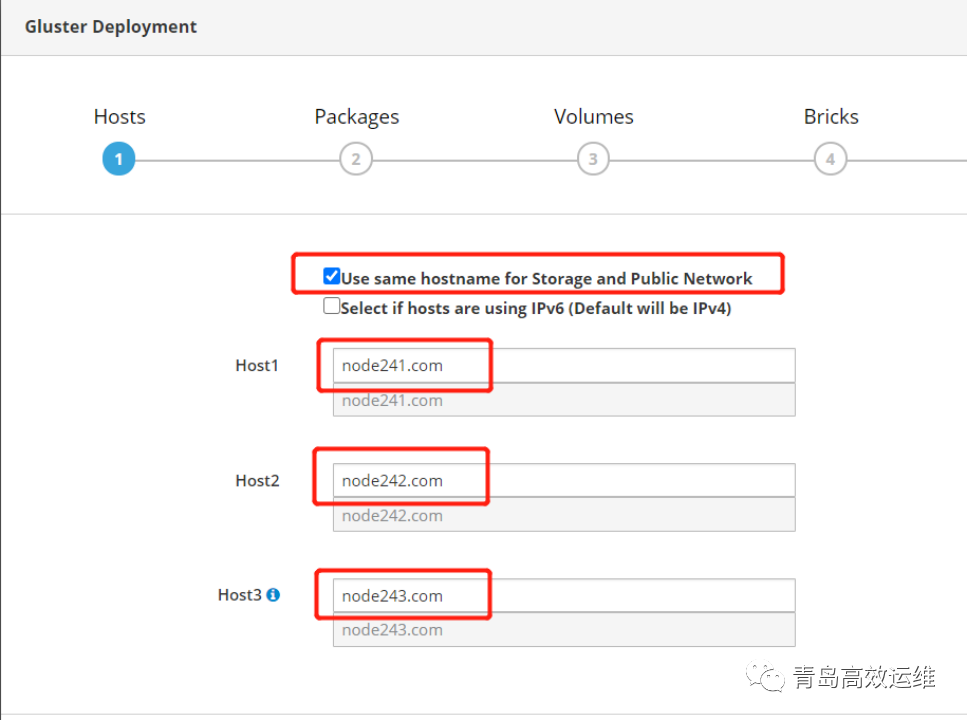

选中“Use same hostname for Storage and Public Network”，表示为存储网和管理网使用同一个网络，因为我们只配置了一个网卡，然后下面分别输入host1、host2、host3的域名，如果存储网和管理网分离的话，此处配置略有差异。

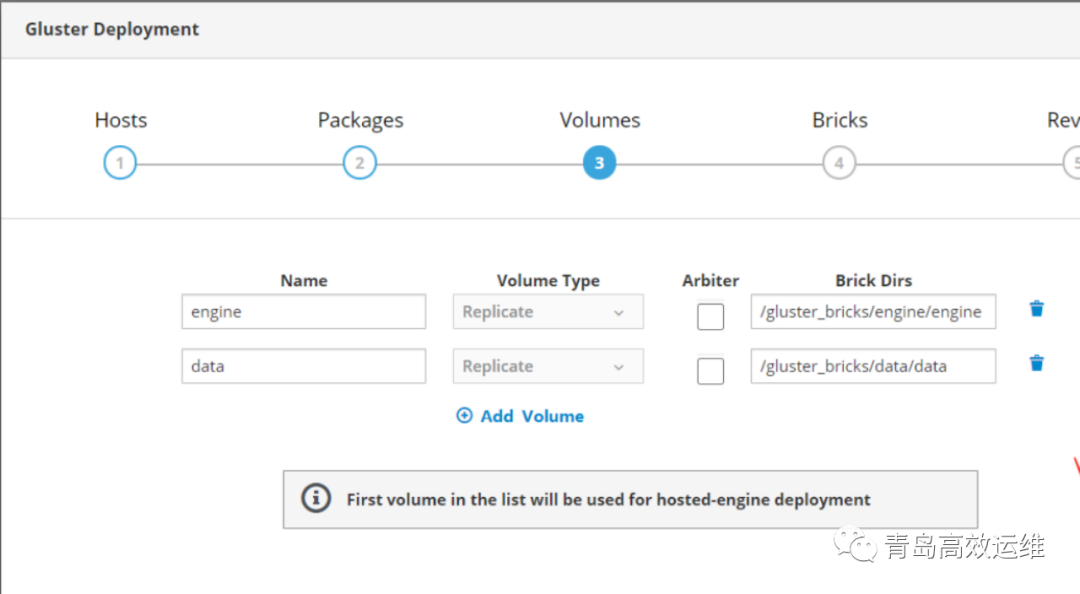

Packages这一步不用配置，直接下一步即可。Volumes这一步，也可以不用配置，直接下一步，这里因为我们演示环境中，所以只保留engine和data两个卷即可，engine卷对应着后续的engine存储域，用于存放HostedEngine的虚机镜像，data卷对应着后续的data存储域，用于存放普通虚机的虚机镜像，如果数据盘足够大的话可以划分多个卷对应着多个存储域

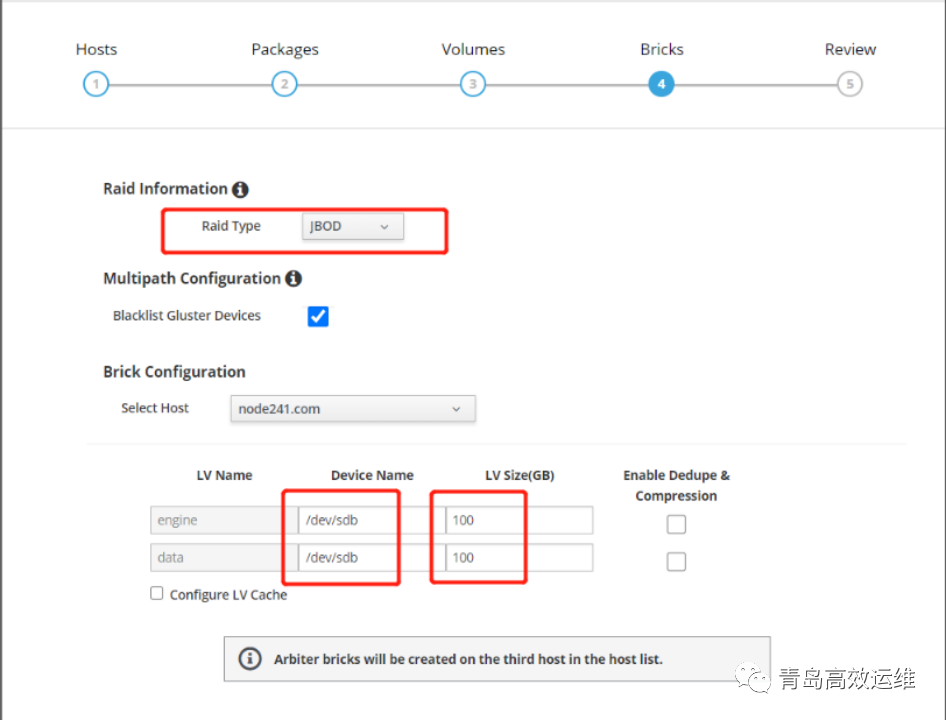

Bricks这一步中，Raid Type这里我们选择“JBOD”，因为我们每台主机上的数据盘是单独的一块盘，如果实际环境中是多块盘做的Raid，那么就根据实际情况选择“Raid5或者Raid6”，Blacklist Gluster Devices这里默认选中即可，下面的Device Name注意要与你环境中的实际情况对应，这里默认是“/dev/sdb”， sdb是我们每台主机预留出来的一块用于部署Gluster的磁盘，后面的LV Size累加起来不能超过sdb的实际大小。如果有SSD盘的话，可以使用下面的“Configuer LV Cache”配置缓存盘，本次实验环境中没有SSD，我们就不配置了。
