架构修炼之道-RPC通信

在当今互联网时代，对于RPC相信大家都不会陌生，大部分互联网公司都在使用开源的或者公司自研的RPC框架，其中很多优秀的框架被广泛使用，例如国内的dubbo和国外的gRPC等，今天就简单聊一下RPC是如何实现通信的。

一．简介

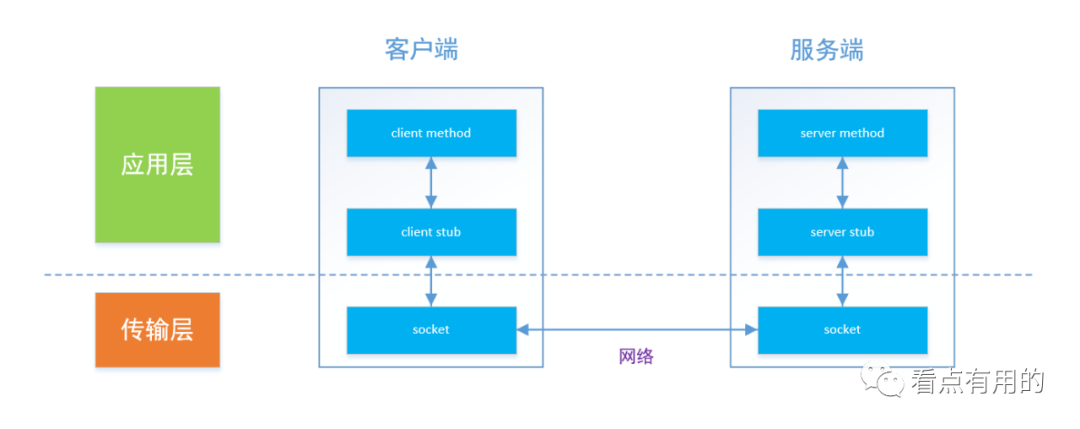

    RPC（Remote ProcedureCall）,即远程过程调用，通过网络在跨进程的两台服务器之间传输信息，使得调用远程服务就像本地调用系统内部方法一样方便。RPC基本的调用过程如下图所示：

    从上图可以看出，RPC跨越了传输层和应用层，首先由客户端发起一个RPC请求，本地调用client stub负责将调用的接口、方法和参数按照事先约定好的协议进行序列化，然后由RPC框架的RPCRuntime实例通过socket传输到远程服务器；而远程服务器端RPCRuntime实例收到请求后再通过server stub进行反序列化，发起最终的server method调用。上述过程就是一次完整的RPC调用过程。

二．RPC通信的原理

    RPC实现通信主要分为4步，动态代理、反射、序列化和网络编程，接着我们从这4个步骤简单阐述一下RPC通信的实现原理。

   2.1 动态代理

    代理是指做一件事的时候，不用亲自去做，而是找一个代理，通过和代理沟通让其去处理各种事情。在JDK中有一个重要的类java.lang.reflect.Proxy，该类即可生成代理类，它的主要方法是newProxyInstance，源码如下：

    public static Object newProxyInstance(ClassLoader loader,
                                          Class<?>[] interfaces,
                                          InvocationHandler h)
        throws IllegalArgumentException
{
        Objects.requireNonNull(h);


        final Class<?>[] intfs = interfaces.clone();
        final SecurityManager sm = System.getSecurityManager();
        if (sm != null) {
            checkProxyAccess(Reflection.getCallerClass(), loader, intfs);
        }


        /*
         * Look up or generate the designated proxy class.
         */
        Class<?> cl = getProxyClass0(loader, intfs);


        /*
         * Invoke its constructor with the designated invocation handler.
         */
        try {
            if (sm != null) {
                checkNewProxyPermission(Reflection.getCallerClass(), cl);
            }


            final Constructor<?> cons = cl.getConstructor(constructorParams);
            final InvocationHandler ih = h;
            if (!Modifier.isPublic(cl.getModifiers())) {
                AccessController.doPrivileged(new PrivilegedAction<Void>() {
                    public Void run() {
                        cons.setAccessible(true);
                        return null;
                    }
                });
            }
            return cons.newInstance(new Object[]{h});
        } catch (IllegalAccessException|InstantiationException e) {
            throw new InternalError(e.toString(), e);
        } catch (InvocationTargetException e) {
            Throwable t = e.getCause();
            if (t instanceof RuntimeException) {
                throw (RuntimeException) t;
            } else {
                throw new InternalError(t.toString(), t);
            }
        } catch (NoSuchMethodException e) {
            throw new InternalError(e.toString(), e);
        }
    }

    它有三个参数，第一个参数是类加载器对象，可以加载代理类到JVM方法区；第二个参数是接口数组，即代理类要实现的接口，可以实现多个接口；第三个参数是调用具体的处理器类实例，包含了具体要处理的逻辑。

  该方法主要实现分为三步，首先创建代理类，接着可以得到代理类含有参数的构造函数，最后创建代理对象，即可调用处理器实例。这样可以根据传入的不同接口获取不同的业务处理逻辑对象，而且是在运行过程中实现的，从而达到了动态代理的目的。

  2.2 反射

    反射是指程序在运行时可以访问、检测和修改它本身状态或者行为的一种能力，即程序在运行的时候能够观察并修改自己的行为。

    在2.1节中，提到了调用具体的处理器类InvocationHandler，该类是一个接口，只有一个invoke()方法，源码如下：

 publicinterface InvocationHandler {

   public Object invoke(Object proxy, Method method, Object[] args)
       throws Throwable;
}

    在RPC调用的过程中，只要传入远程服务名和方法名，通过调用invoke()方法即可反射自动定位到需要被调用的方法，再传入入参，即可进行RPC调用。

2.3 序列化

    序列化的目的是将内存中的数据体转化为字节流，反序列化则是将字节流转化为内存的数据结构。在网络传输前都需要先进行序列化，而且要考虑序列化之后内容的大小以及对CPU的影响，这些因素都会影响一次RPC调用的时间。每一次RPC的调用都会伴随着频繁的序列化和反序列化操作。

2.4 网络编程

    在前三个步骤中，通过动态代理解决了代理逻辑代码和业务隔离的问题，通过反射实现了自动定位到具体的远程方法，通过序列化为网络传输做好了准备，最后只差一个通道把内容通过网络发送出去，即可完成RPC的一次通信。

    RPC框架一般以TCP协议为基础，通过可靠的通信来保障每一次调用的顺利进行。不过现在大多数RPC框架底层的网络通信都是使用Netty将基础的网络代码进行封装，因此我们在使用RPC框架的时候就不会注意到这些内容了。

    通过以上四个步骤就可以实现RPC的通信。

三．一次RPC调用的耗时

    在传统通信中，衡量通信系统性能时一般包含两个指标，有效性和可靠性，而在RPC调用时，一般会衡量一次调用过程的耗时时长，进而来评估RPC调用的性能。

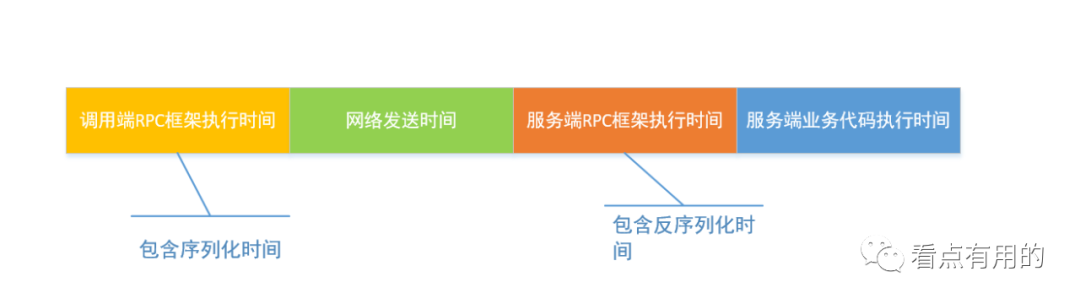

     一次正常的RPC调用的耗时如下图所示：

    一次正常的调用的耗时主要包括调用端RPC框架执行时间、网络发送时间、服务端RPC框架执行时间和服务端业务代码时间。接着简要阐述这四个过程的耗时。

a．调用端调用的时候RPC框架会先拦截业务请求，同时将对象序列化，在收到响应时会反序列化。这时框架耗时主要与CPU和JVM运行情况有关，序列化耗时主要和网络传输对象复杂程度有关。

b．网络时间就是数据包在网络传输过程中的时间，包括请求+响应，耗时主要与数据包大小和网络情况相关。

c．  服务端主要是队列等待时间，包括请求拦截+反序列化、响应的序列化。同时如果RPC框架使用了队列则有可能有一定的等待时间。

d．服务端业务代码处理业务逻辑的时间，通常是监控系统收集的服务端耗时。

    执行以上过程的时间就是一次RPC调用时的耗时。

四．小结

    本文主要简单阐述了RPC调用的原理和一次调用过程的耗时，在日常开发过程中经常会遇到请求超时的问题，通过了解原理可以快速的帮助我们定位到问题出现的环节，进而提升解决问题的时效。
