TiDB 性能优化指南：深入理解 TiDB GC 原理及应用实践

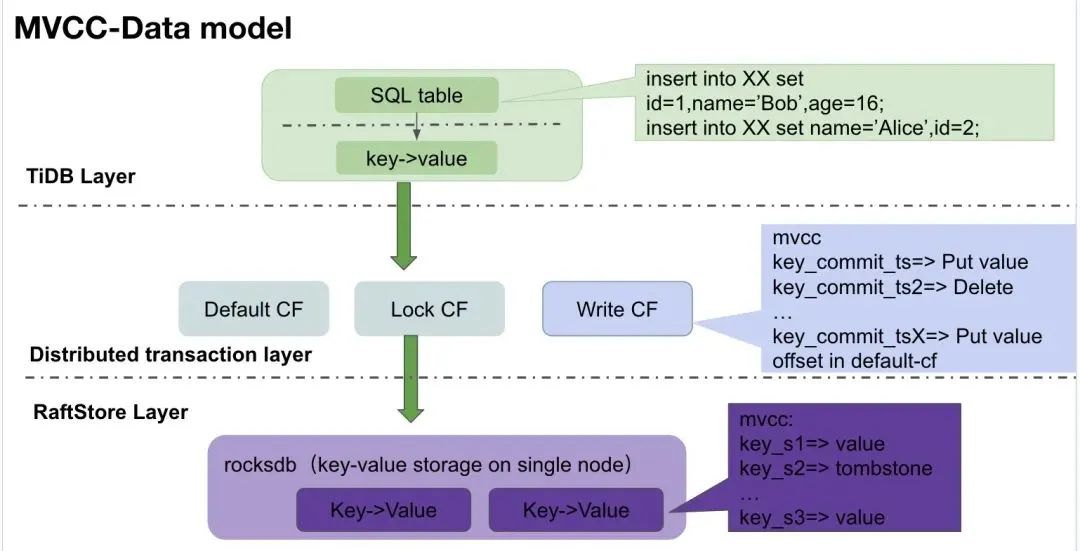

●  在 TIDB 层，我们最初收到的是一个关系型表的数据，TiDB 会将这个关系型表数据转化成 key-value，同时调用分布式事务接口，将 key-value 数据写入到 TiKV。

●  在 TIKV 层，我们采用 MVCC 机制提供了分布式事务接口，最终所有的写入都会转化成一条 MVCC key-value 格式写入到 raftstore. 说到 MVCC 格式的 key-value, 无非就是每一个 key 上都有一个版本号，代表其提交的先后顺序。后面我们将这类格式的数据统一称为 MVCC key-value 对。

●  在 raftstore 层，则最终将数据以 key-value 的形式，写入到 rocksdb 中。（注意，rocksdb

(https://docs.pingcap.com/tidb/stable/rocksdb-overview)本身基于 LSM 架构实现，所以它也有 MVCC 的概念，本文不做详细介绍，只对 TiDB 相关的内容点到为止）

数据写入过程

1 TiDB 侧 SQL table 转为 Key-Value

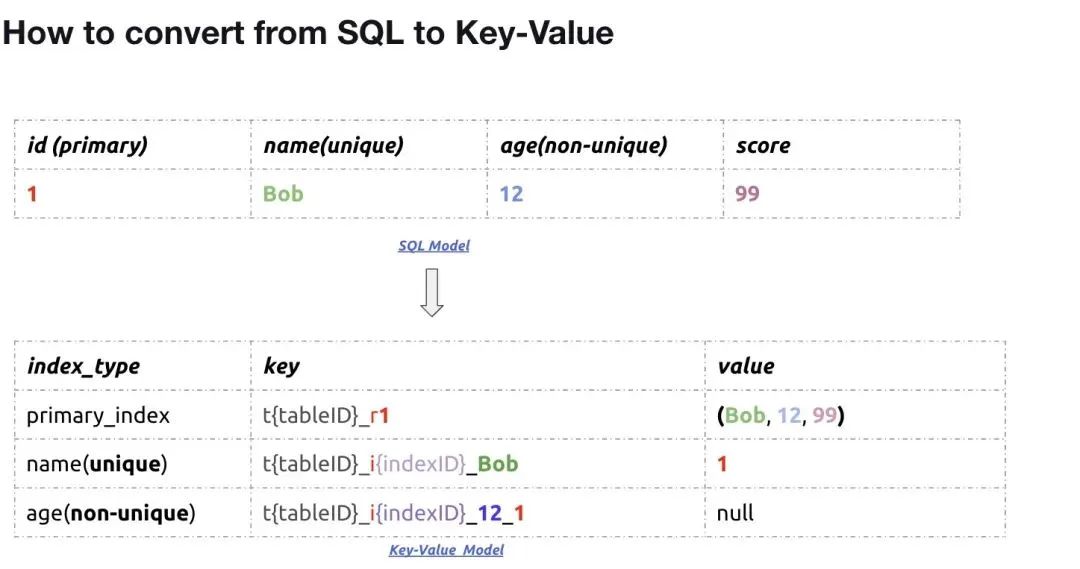

在 TiDB 层，我们有以上关系型表，上面这一行数据最终会变成三对 key-value（详细原理 https://book.tidb.io/session1/chapter3/tidb-kv-to-relation.html），分别对应：

● 主键对需要保证 key 唯一性：主键值 => 本行所有列数据

● 唯一索引按 key 有序排列加速查询速度：name 列：唯一索引 => 主键

● 非唯一索引按 key 有序排列提升查询性能：age 列：索引+主键 => 空值

2 TiKV 侧 MVCC 版本写入

在 TiKV 层，分布式事务接口在收到对应的 key-value 对后，会转成对应的 MVCC key-value 写入到 raftstore. 这里我们不展开分布式事务的具体实现逻辑，只用最简单的乐观锁模型

(https://zhuanlan.zhihu.com/p/87608202%EF%BC%89) 来举例。

如前文所说，当 MVCC 版本出现堆积时，会对读写造成性能影响，此时，我们就需要对 GC 参数及状态进行判断，加速旧版本数据的回收，提升集群读写性能。那么，在实际的业务场景中，如何判断我们的 MVCC 数据版本是否出现堆积，并对当前集群读写性能造成了影响呢？

1 Slow log 视角（具体慢 SQL 视角）

MVCC 版本堆积最直接的影响是读写变慢，所以我们从 slow log

(https://docs-archive.pingcap.com/zh/tidb/v7.2/identify-slow-queries) 可以来排查 SQL 执行慢的原因是否是 mvcc 历史版本是否堆积过多。

Step 1 创建表结构

Step 2 插入一条 ID=1 的新数据

Step 3 更新 ID=1 的这行数据

Step 4 删除 ID=1 所在行

Step 5 插入一条 ID=2 的新数据

2 Grafana （集群）视角

因为 slow log 默认只记录 300 ms 以上的 SQL 读取细节，怎么看整个集群 mvcc 读取状态呢？这就需要我们从 grafana 级别来宏观分析了。

● 分布式事务 mvcc

● Rocksdb 层看 MVCC

3 Region 视角（热点更新表视角）

在实际业务中，我们往往对某些 table 或者 table 中的某些行更新比较频繁，从集群角度看，就只有这些 table 涉及到的 region 的数据版本堆积比较严重。

同时 TiDB 在设计时，要求同一个 key 所在的所有 mvcc 版本数据只能落在一个 region 里面，所以如果 TiDB 中某一行数据更新过于频繁，会导致版本堆积过多而出现大 region 的情况（大于 1 G）。

tikv-ctl（https://docs.pingcap.com/tidb/stable/tikv-control#print-some-properties-about-region）工具提供了命令来查看具体 region 内 mvcc 数据的分布。

其中我们重点关注 mvcc 为前缀的为 mvcc 相关数据：

● mvcc.min_ts：这个 region 里面的所有版本中最小（最老）的 tso

● mvcc.min_ts：本 region 数据中最新的 mvcc 版本 的 tso

● mvcc.num_rows：用户可见的 key 个数（包含已删除的）= mvcc.num_put+mvcc.num_delete

● mvcc.num_put：用户可见的 key 个数（不包含已删除的）

● mvcc.num_delete：用户可见的已删除的 key 数

● mvcc.num_version：用户可见的 mvcc 版本个数

● mvcc.max_row_versions：本 region 中版本数最多的那个 key 拥有的版本数量

Rocksdb 的相关指标不详细展开，只需要关注到 *cf.num_deletes 比较高时，可以通过 手动 compaction (https://docs.pingcap.com/tidb/stable/tikv-control#compact-data-of-each-tikv-manually)指定 CF 来解决。

通过对 TiDB 分布式事务

（https://tidb.net/blog/7730ed79）实现的了解，我们知道 TiDB 集群具体的数据存储在 TiKV 上，集群的元数据信息存在 PD 上，TiDB 要做数据旧版本的回收，则需要有个类似 GC worker 的角色从 PD 拿到元数据信息然后对 TiKV 中的数据做垃圾回收工作。这个角色目前我们放在 TiDB 中，一个就够，所以我们借助 PD 维护选举出一个 GC leader 的角色，来统一协调整个集群的 GC 工作。

GC leader 是 TiDB 中负责推动集群 GC 工作的一个协程（goroutinue）, 一个 TiDB 集群中，同一时刻有且只有一个 TiDB 上会有这个 GC leader 角色。

目前我们 TiDB 侧的 GC 流程主要分为四个步骤：

●  计算 GC safepoint, 即 TiDB GC 时需要知道具体删除哪个时间点之前的旧版本。

●  清理 GC safepoint 之前事务留下的锁，即旧版本数据在被清理前，需要明确残留锁所在事务的状态。

●  Delete-ranges 连续范围数据删除，即对于 truncate table 等这类在 TiKV 中连续保存的数据，直接在此阶段进行物理删除以优化性能。

●  将最新 safepoint 同步到集群其他组件（TiKV）

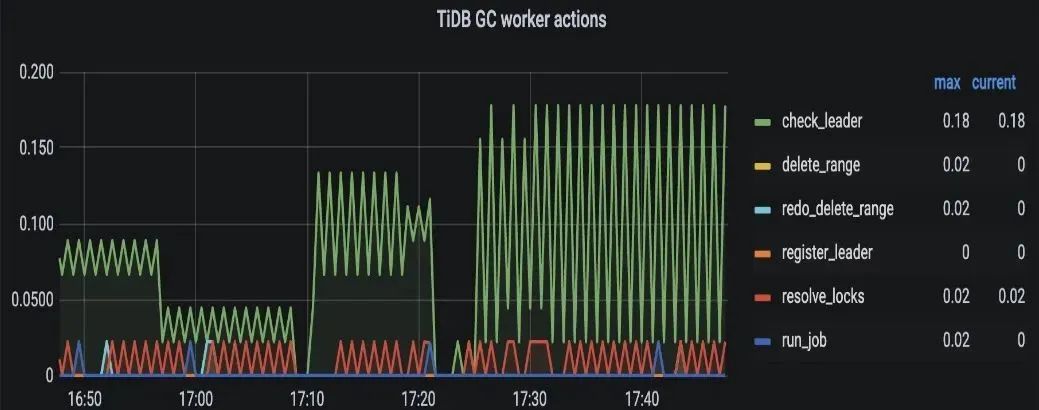

TiDB 中 GC worker 以上行为的发生频率我们可以在 grafana 监控中 tikv-details->GC->TiDB GC worker actions 看到。

Step 1 计算 GC safepoint

Step 2 Resolve locks

Step 3 Delete Ranges

Step 4 Sync gc safepoint

当前 key 一共有四个版本，写入顺序如下：

●  1:00 新写入或更新，数据存在 default cf

●  2:00 更新，数据存在 default cf

●  3:00 删除

●  4:00 新写入，数据存在 default cf

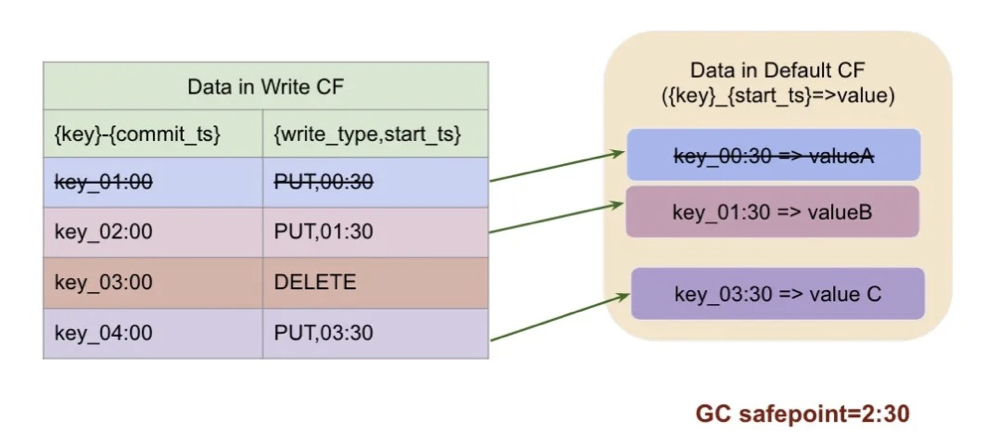

如果 GC safepoint 是 2:30 , 即最多保证到 2:30 这个时刻的快照一致性，那么我们会保留 2:30 这个时刻读到的版本：key_02:00=>（PUT,01:30）， 他之前的版本数据全部删除，这里我们 key_01:00 对应事务的 write-cf 和 default cf 都会被删除掉。如果 GC safepoint 是 3:30 呢？

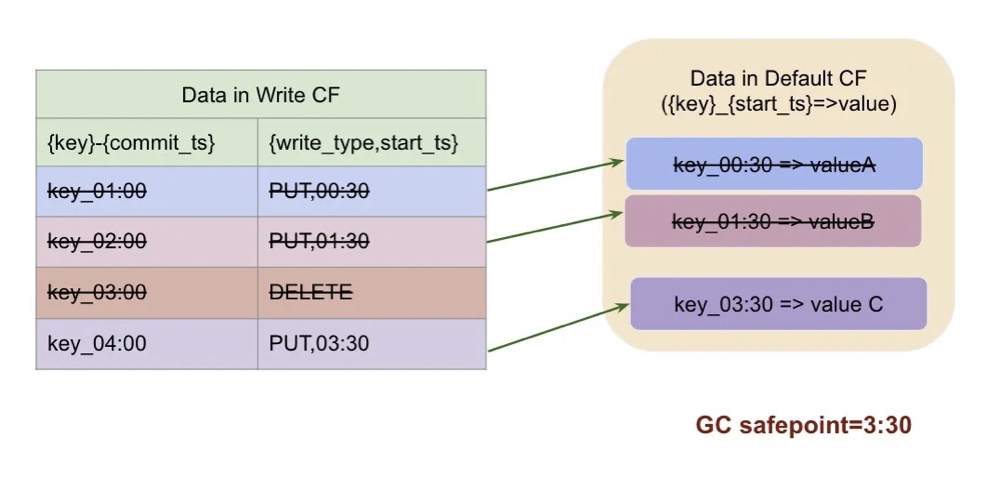

同样的，保留 3:30 这一时刻读到的 key_03:00=>DELETE，3:00 以前的旧版本就会被删除掉。我们看到，3:30 读到的快照里 key_03:00 的事务是在删除这个 key, 那我们是否有必要保留 03:00 这条 MVCC 呢？当然是不用了，所以正常情况下，如果 gc safepoint = 3:30, 那么这个 key 需要被 GC 的数据为：

以上，就是对于某个明确的 key, GC 所需要具体清理的数据。TiKV 的 GC，则需要把当前 TiKV 实例上，所有的 key 进行扫描并删除符合条件的旧版本。

相关监控

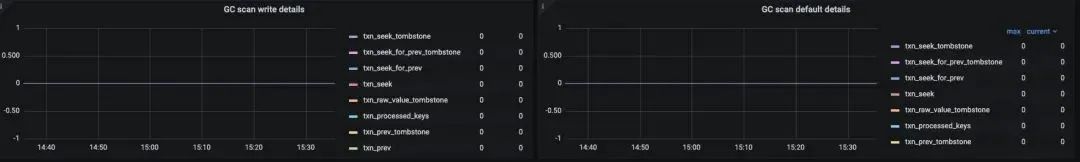

gc_keys 因为需要读取当前 key 的所有版本才能确认是否删除旧版本，所以会对系统产生读压力，相关监控在 tikv-details->GC-> GC scan write/default details：记录了 GC worker 在执行过程中对 rocksdb write/default cf 的压力：

gc_keys 的 duration 可以在 tikv-details->GC-> GC tasks duration 里面看，如果这一块延迟比较高，说明 gc 压力比较大或者系统本身读写压力比较大影响到了 GC。

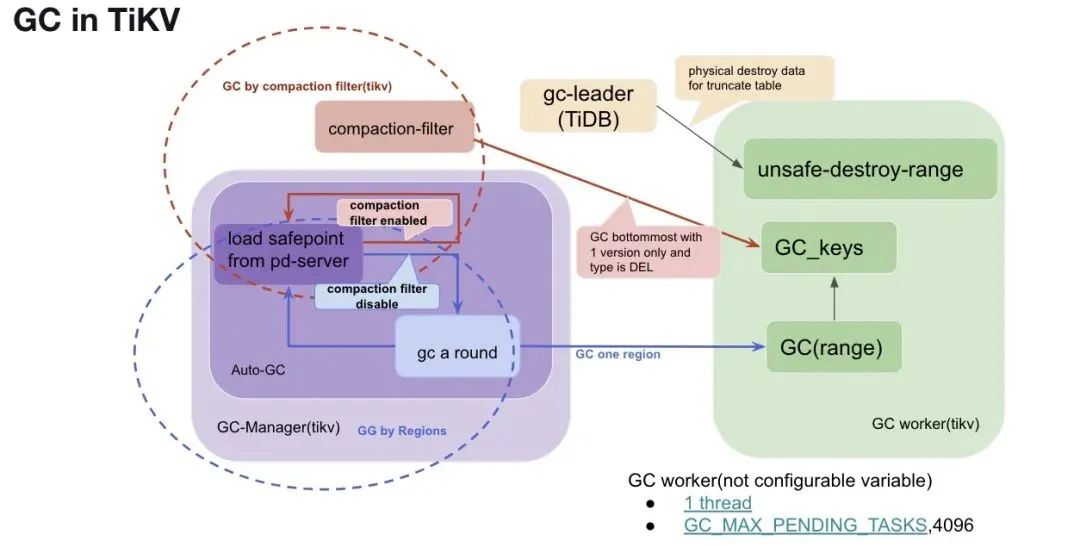

本章，我们来具体介绍每个 TiKV 实例上，GC 的执行原理和相关监控。TiKV 侧主要有两个常驻线程负责驱动和管理 GC：

● GC worker

● GC manager

每个 TiKV 侧有一个 GC worker 线程来处理具体的 GC 工作，TiKV 的 GC worker 主要负责处理以下两类请求：

●  GC_keys，简言之，就是对于具体的 key, 扫描并删除符合条件的旧版本。

●  GC（range）：就是对于一块连续的范围的数据调用 GC_keys, 对指定范围内中的每个 key 单独进行 GC 处理。

●  unsafe-destroy-range：对于连续范围的数据，直接物理清理。

相关监控

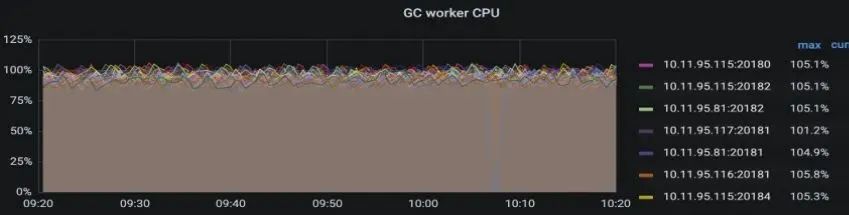

GC tasks QPS/duration: tikv-details->GC->GC tasks/GC tasks duration，一般发现 GC tasks duration 比较高时，需要结合 QPS 及 GC worker 的 CPU 是否够用。GC worker CPU 的使用情况：tikv-details-> thread CPU->GC worker。

GC manager 是 TiKV 中负责驱动 GC 工作的线程，主要步骤为：

●  同步 GC safepoint 到本地

●  全局指导实施具体的 GC 工作

1 同步 GC safepoint 到本地

2 实施 GC 作业

1 GC by region（传统 GC）

● GC a round

● 常见问题

2 GC with compaction-filter

2.1  Why compaction in rocksdb

2.2 实现原理

3 相关配置

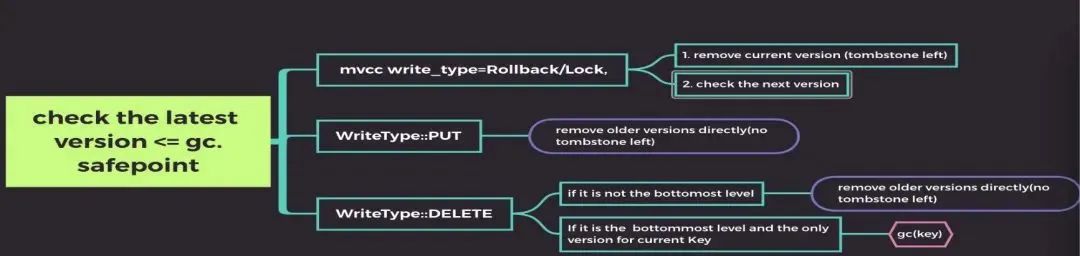

在 compaction filter 打开的情况，大部份的物理数据回收是在 rocksdb write CF compaction 的时候完成的。对于每个 key:

●  对于 tso > gc safepoint 的，保留并跳过

●  对于 tso <= gc safepoint 的：根据类型确认是否保留最新一个版本，过滤旧版本

4 相关监控

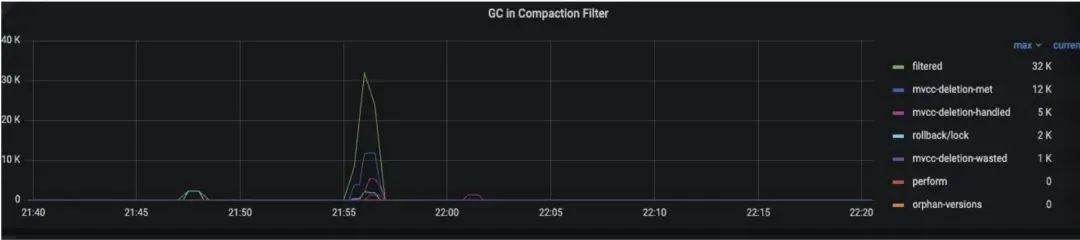

tikv-details->GC-> GC in Compaction-filter:

关键字段定义：在 compaction filter 过程中，遇到的 key-value 符合以下条件时：

5 常见问题

Compaction-fitler 启用下，Delete 方式删除数据后，物理空间长期不释放的问题.

Compaction filter 方式 GC 虽然能够直接在 compaction 阶段就把旧数据清理出局，能够大力缓解 GC 压力，但通过上面对原理的了解我们知道，正因为依赖 rocksdb 的 compaction 来回收数据，当 rocksdb 的 compaction 工作一直没有发生时，就会导致我们的数据在 GC safepoint 过了很久以后还是无法释放出物理空间。

因此在这种情况下，刺激 rocksdb 做 compaction 变得无比重要。

●  Workaround 1：通过参数调整 compaction 的频率

●  Workaround 2：手动 compaction

方法一：在业务低峰期，直接发起整表的 compaction

方法二：如果表内数据量比较大的话，为降低对集群业务的性能影响，可以将整表的 compact 变为按 region 为单位进行 compact

方法三：v7.1.0 之前，可以直接关闭 compaction-filter, 使用传统的 GC 方式。
