GoldenDB Insight管理

● 摘要

介绍用户登录主页的操作，用于指导用户登录Insight主页。

前提

● 已安装最新的谷歌浏览器（80以上）或火狐浏览器（70以上）。

● 已设置分辨率1440×900及以上。

步骤

1.在浏览器中输入Insight地址（https://IP:8444/insight#/login），回车，进入登录界面。

2.输入用户名、密码、验证码，单击登录按钮，进入总览界面。

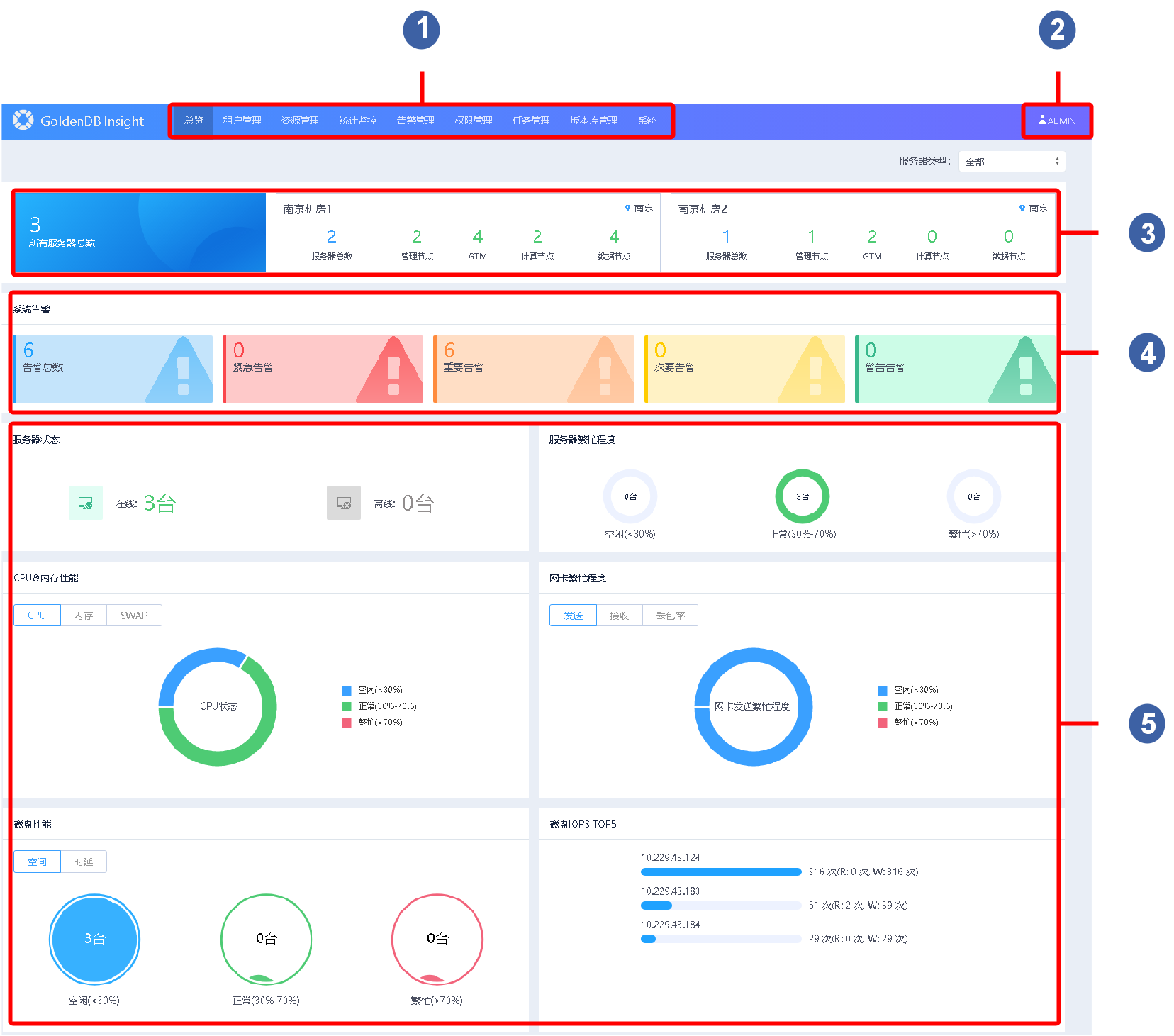

总览界面各区域部分名称以及说明参见下表。

● 摘要

用户登录Insight后，如果不再需要执行操作，为保证安全，建议执行注销操作。

● 步骤

1.单击登录用户名，选择注销用户菜单，退出登录状态，返回登录界面。

● 摘要

日常使用过程中，为保护账户安全，建议定期修改密码。

● 步骤

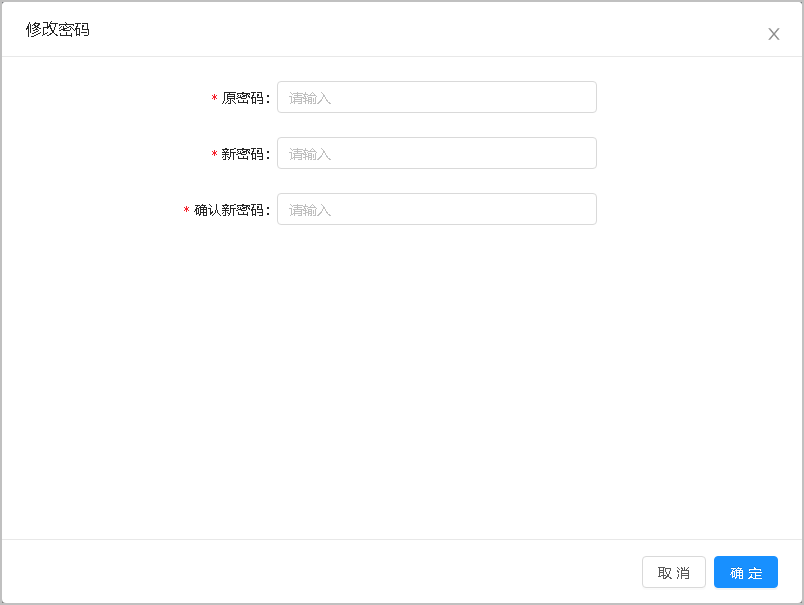

1.单击登录用户名，选择修改密码菜单，弹出修改密码窗口。

2.输入原始密码、新密码和确认新密码，单击确定按钮，完成密码修改操作。

Insight的资源管理功能：

● 可对机房、主机资源进行配置。

● 支持机房、主机的添加删除操作。

● 可以查看管理节点的运行状态。

● 摘要

在Insight的资源管理菜单下，可对机房进行管理，包括机房的增加、修改、删除操作。

● 步骤

1.选择菜单[资源管理→机房管理]，进入机房管理界面。

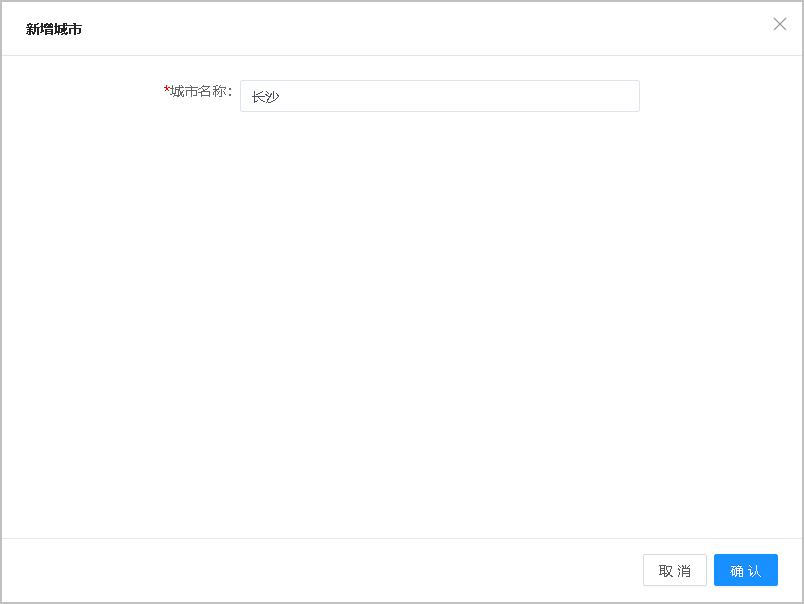

2.单击新增城市按钮，弹出新增城市窗口。

3.输入城市名称，单击确定按钮，完成城市增加操作。

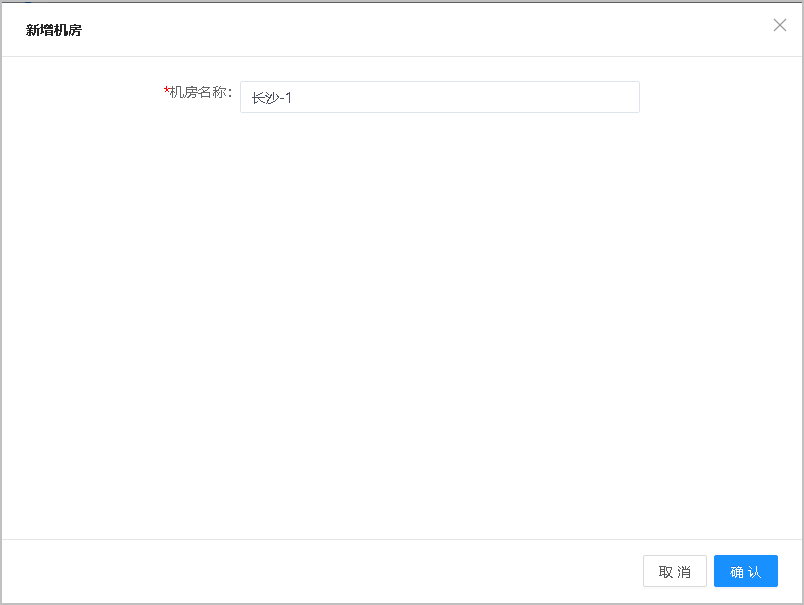

4.在城市所在行，单击新增机房按钮，弹出新增机房窗口。

5.输入机房名称，单击确认按钮，增加机房。

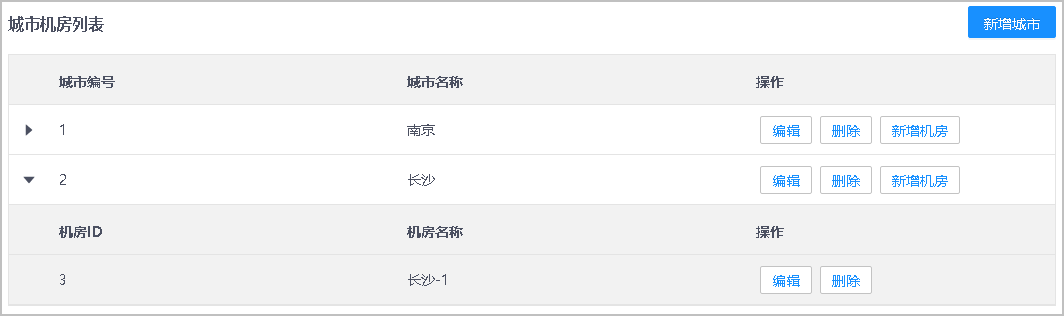

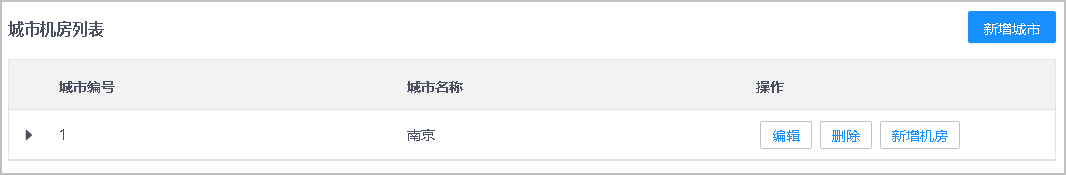

6.在城市列表中，单击左侧三角按钮，展开城市，可看到归属该城市的机房列表。

在机房列表中，可对机房执行编辑或删除操作。

● 摘要

在主机管理界面，可查看GoldenDB使用的主机信息，可对主机执行新增、编辑、删除操作。

新增主机流程：

1.添加可用于安装GoldenDB组件的服务器主机。

2.在对应服务器安装代理程序，代理程序用于监控服务器和GoldenDB组件的相关状态信息。

3.配置DB PROXY的安装目录（存储挂载点，用于组件安装）。

● 摘要

主机已在机房设置好并上电启动。

● 步骤

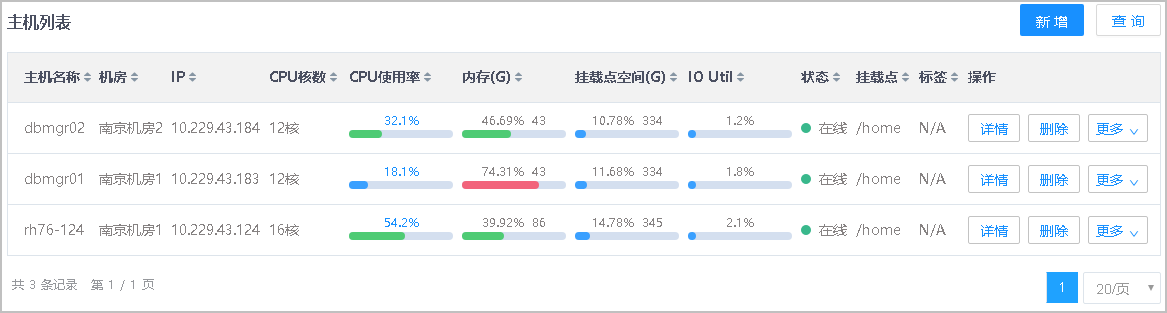

1.选择菜单[资源管理→主机管理]，进入主机管理界面。

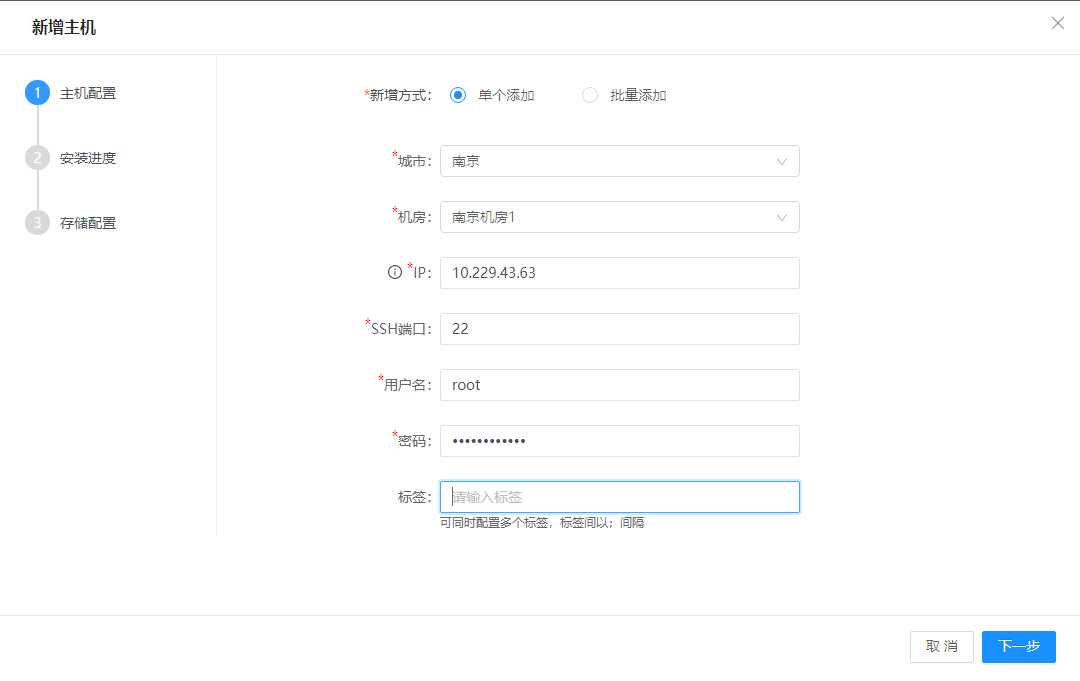

2.单击新增按钮，弹出新增主机窗口。

3.选择单个添加方式，在城市与机房处选择机房管理页配置的相关信息，输入主机的IP、SSH端口号、用户名及密码，单击下一步按钮。

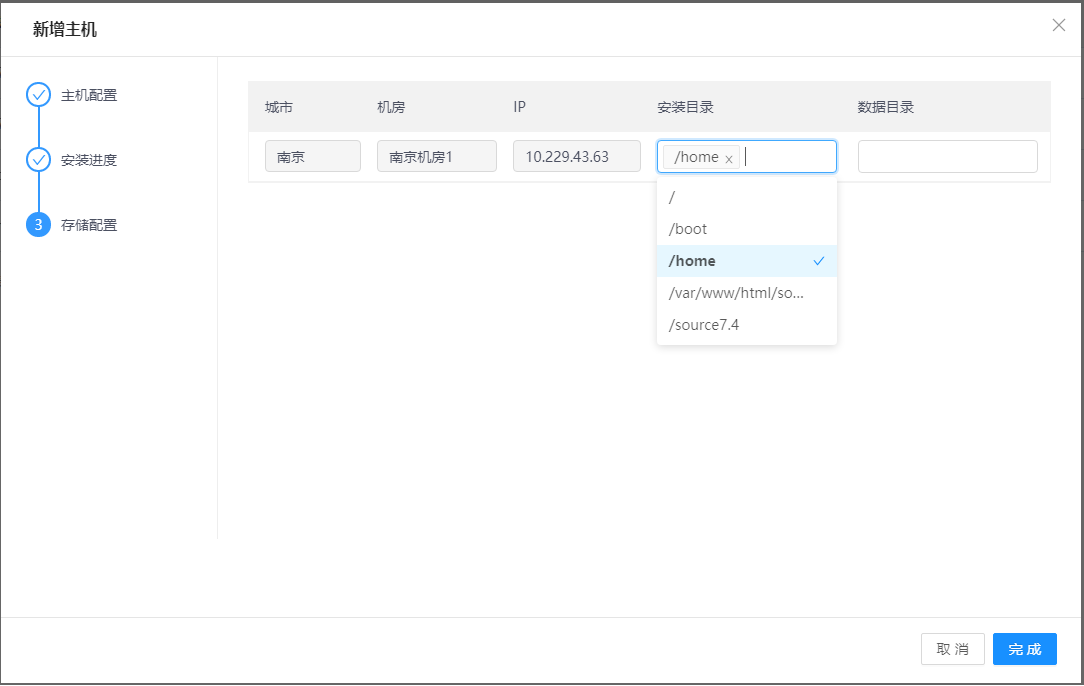

4.主机代理安装完毕后，单击下一步按钮，进入存储配置界面。

5.配置挂载点，单击完成按钮。

● 摘要

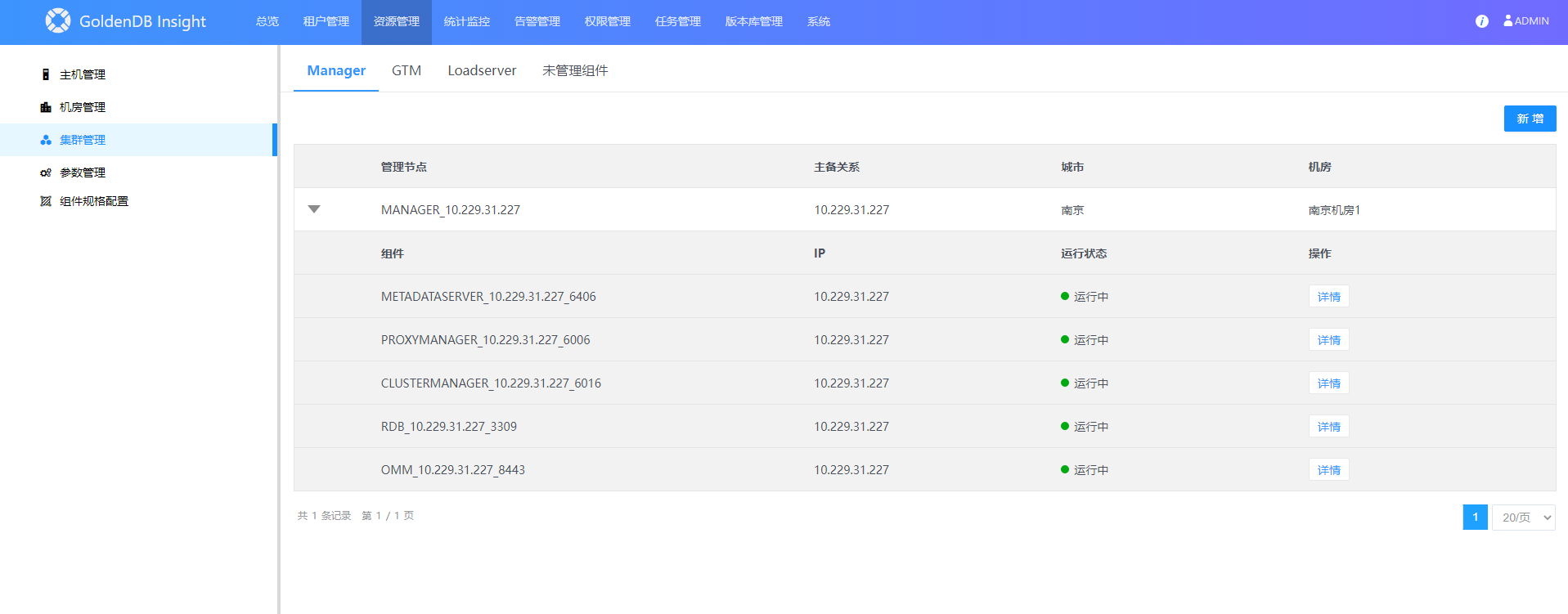

集群管理页面可查看管理节点、GTM、LoadServer的运行状态及详情。

● 步骤

集群管理页面可查看管理节点、GTM、LoadServer的运行状态及详情。

1.选择菜单[资源管理→机房管理]，进入机房管理界面。

2.

3.切换到对应的页签（如切换到Manager页签）。

4.单击详情按钮，可查看管理组件的详细信息。

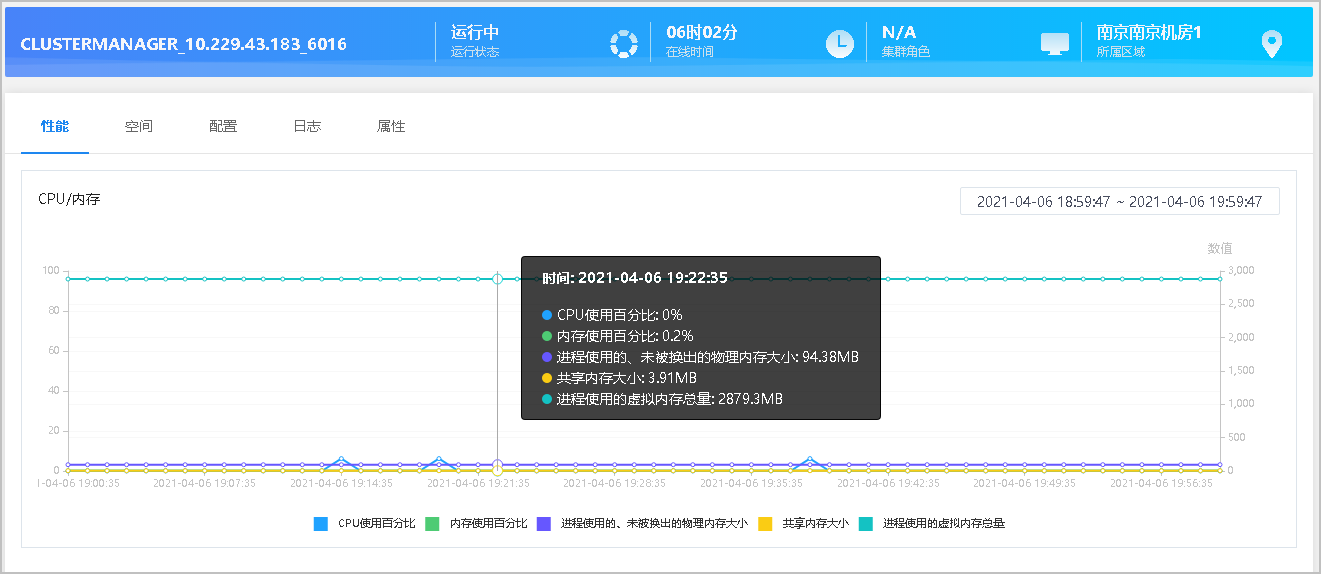

5.切换带性能页签。

性能页面显示了该进程使用的相关资源信息，鼠标移动到图表内，可以显示具体的数据信息。

6.切换到空间页签。

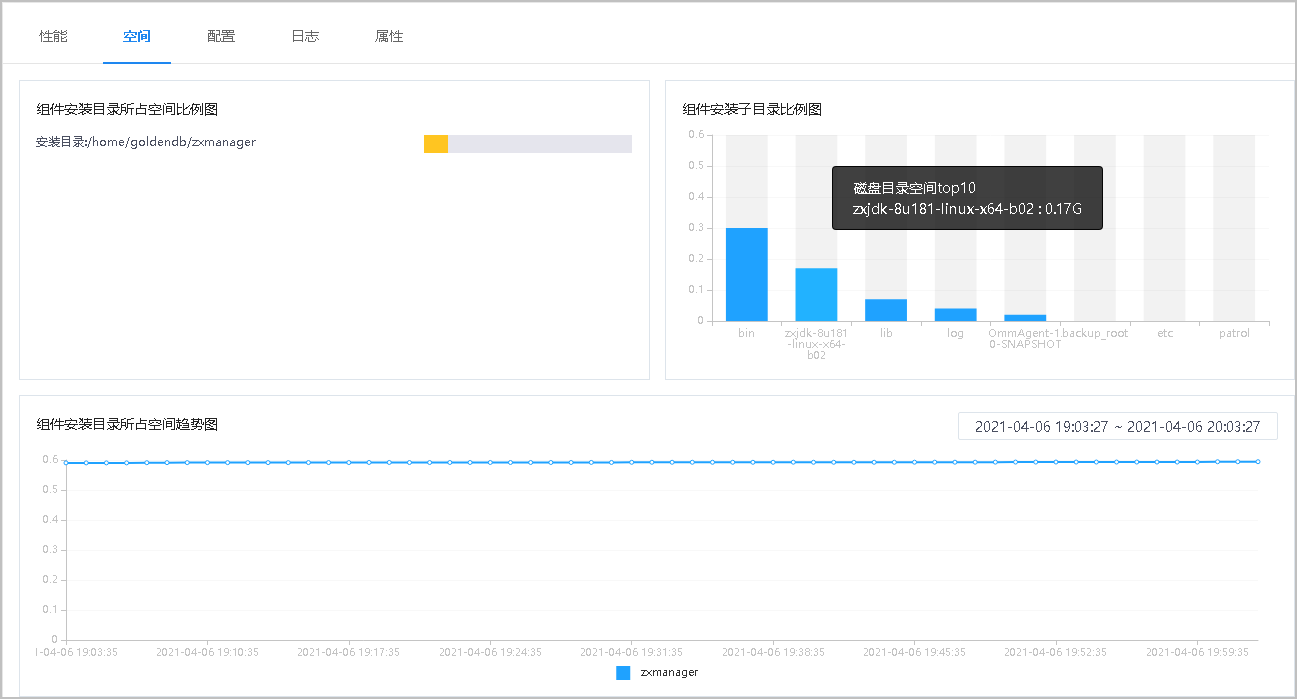

空间页面显示了该组件占用空间大小，以及各个子目录的大小，鼠标放在图表上将显示具体数据信息。

7.切换到配置页签。

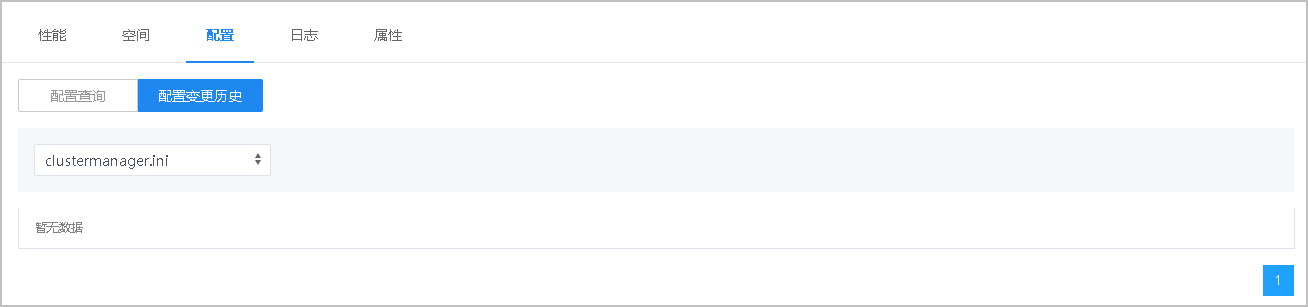

配置页面显示了该组件配置文件名以及具体配置项对应的参数值，当参数发生变动后后，对应变更信息可以在配置变更历史查看到。

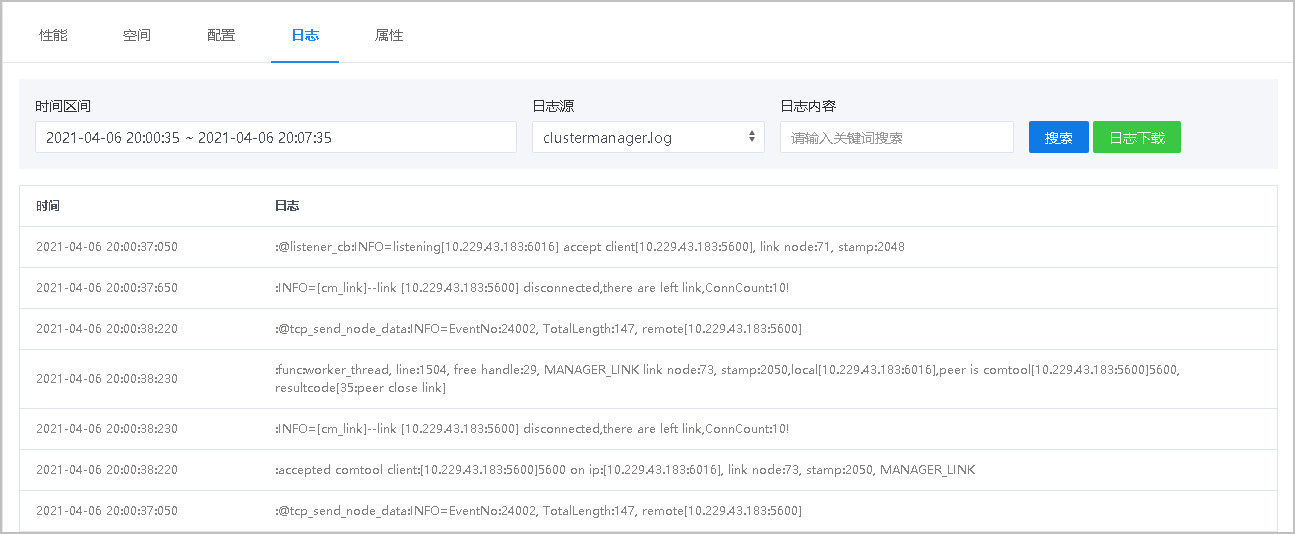

7.切换到日志页签。

日志页面显示了该组件近一小时内的日志信息，该页面可以通过选择时间区间，查看不同时间范围内的日志信息，同时也支持对关键词进行搜索以及日志下载功能。

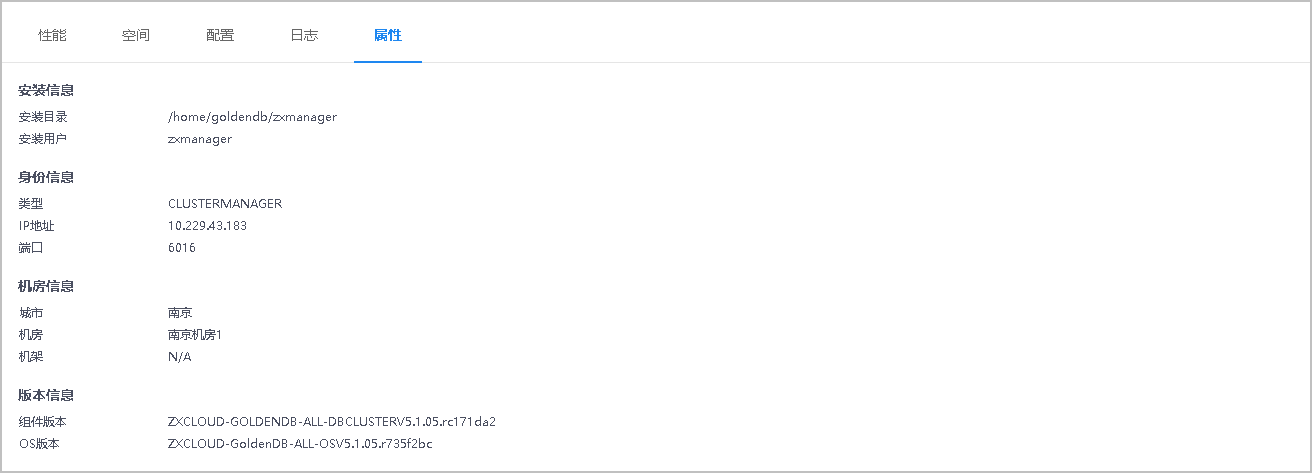

9.切换到属性页签。

属性页面显示了该组件的安装信息，身份信息及版本信息等。

● 摘要

对实例安装过程中涉及到的计算节点、数据节点以及GTM组件规格进行新增或配置操作。

● 步骤

1.选择菜单[租户管理→GoldenDB]，进入租户列表界面。

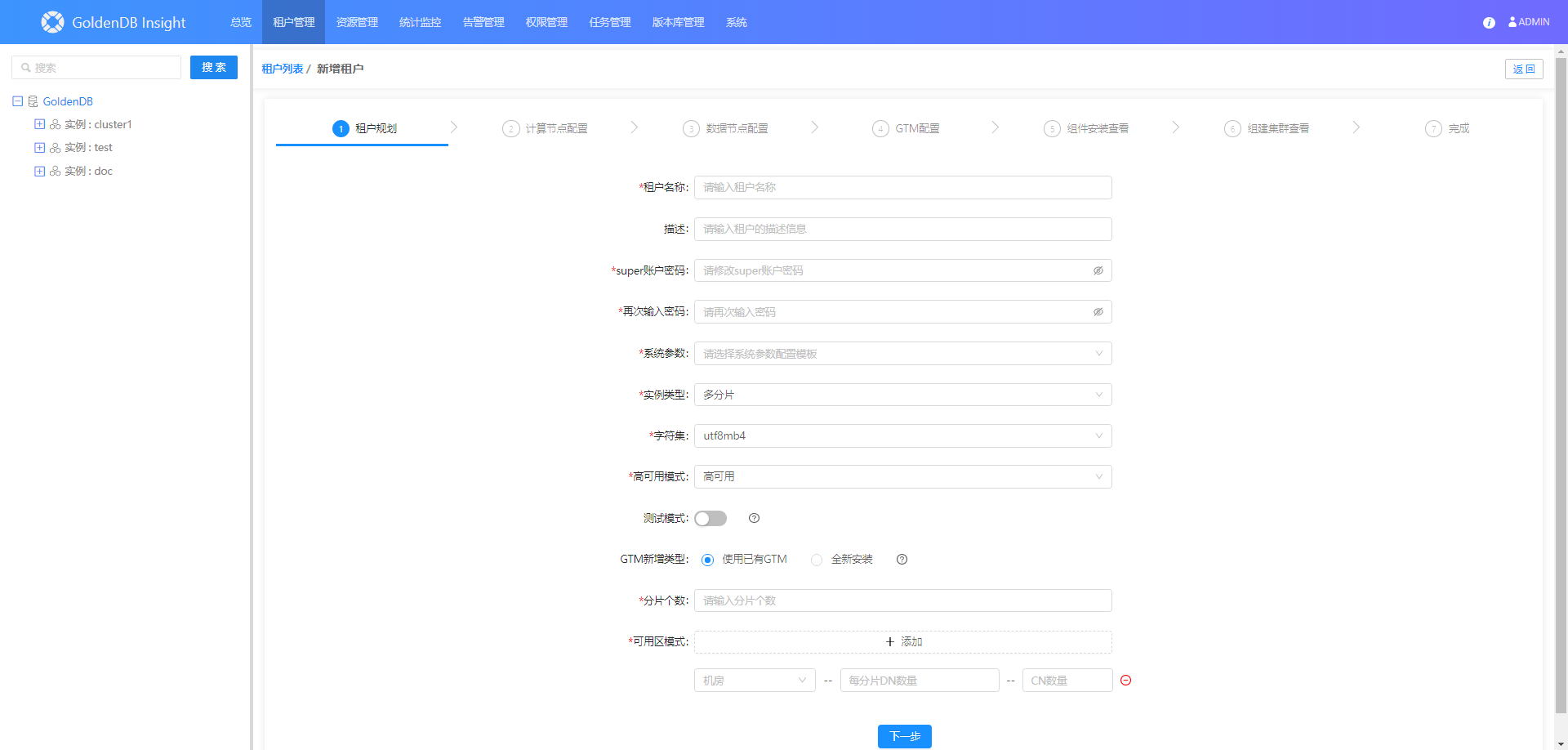

2.单击[新增租户→物理机新增]按钮，进入新增租户界面。

3.设置租户参数，参数说明参见下表。

4.单击下一步按钮，进入计算节点配置界面。

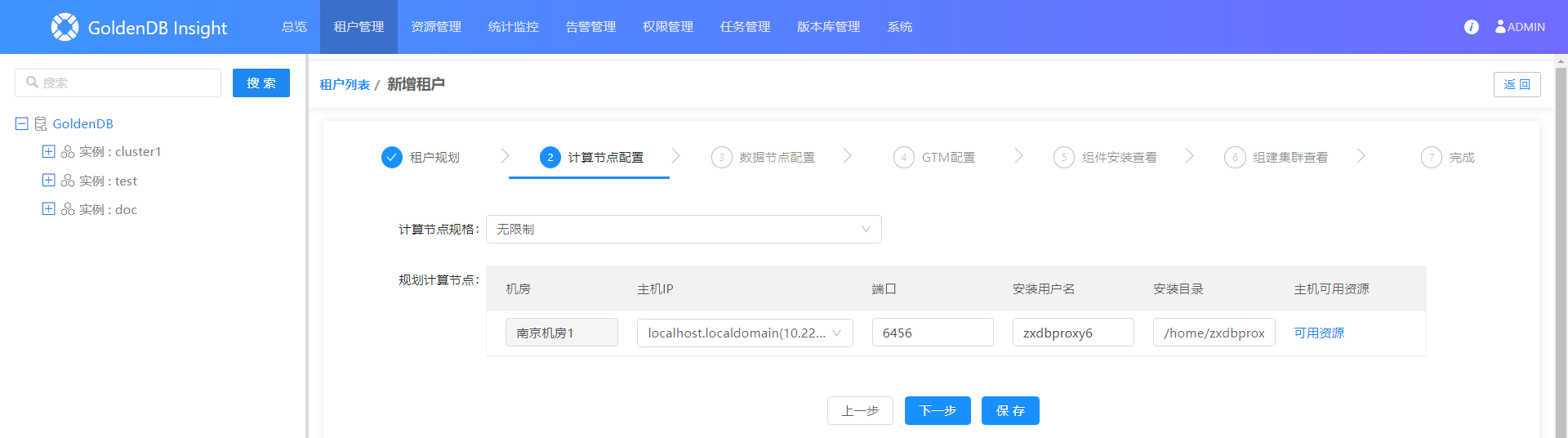

5.下拉菜单选择计算节点规格（计算节点规格默认为无限制），规划计算节点（可以选择该机房下不同的主机），单击下一步按钮，进入数据节点配置界面。

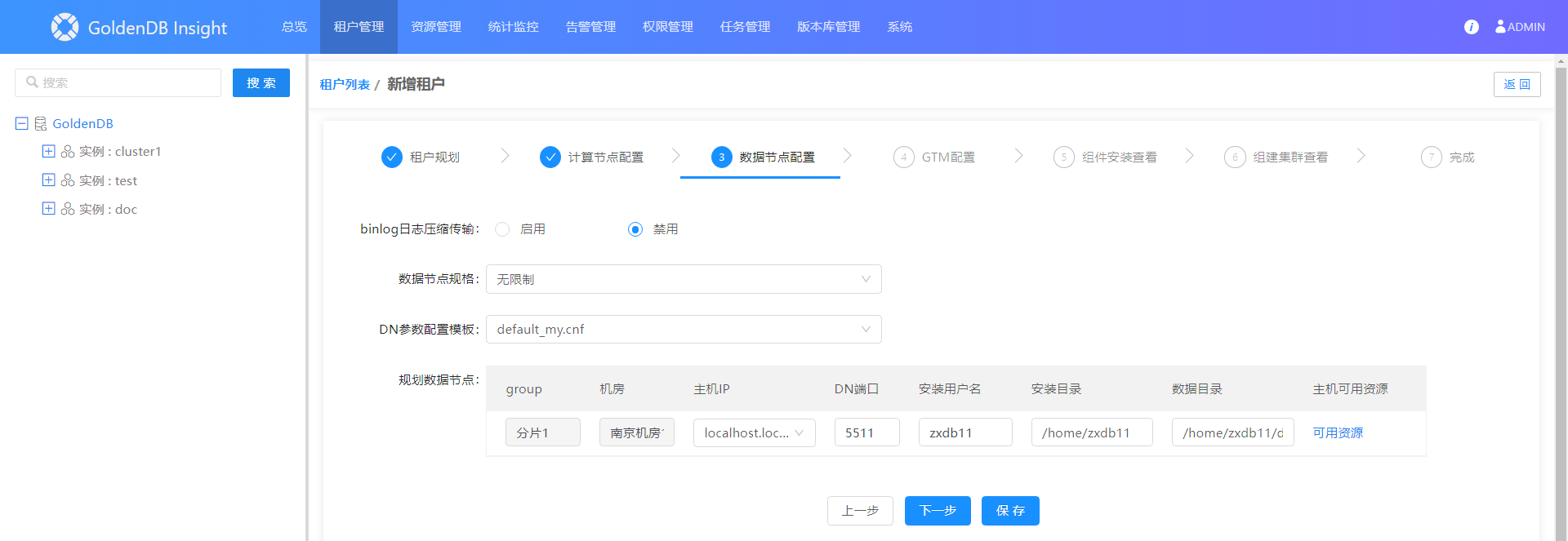

6.数据节点配置界面可配置binlog日志压缩传输方式，启用日志压缩后 ，binlog可压缩传输到备机，节省带宽。参数说明参见下表。

7.配置数据节点，单击下一步按钮，进入GTM配置界面。 数据节点配置与计算节点相同，可以选择数据节点规格和待安装的主机。

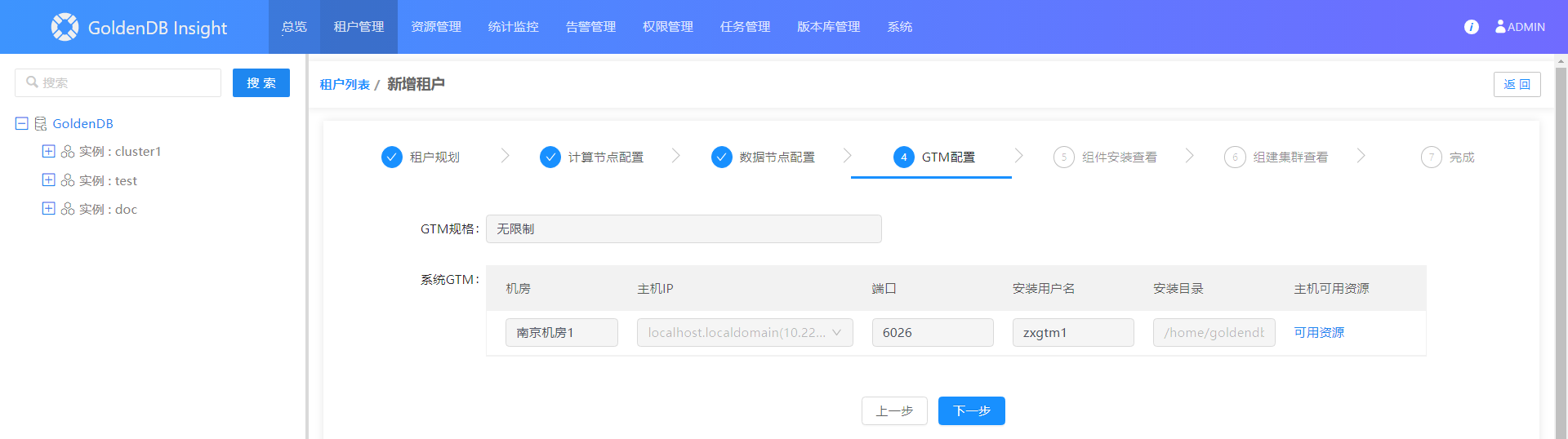

8.配置GTM，单击下一步按钮，进入组件安装查看界面。 GTM配置与计算节点相同，可以选择GTM规格和待安装的主机。

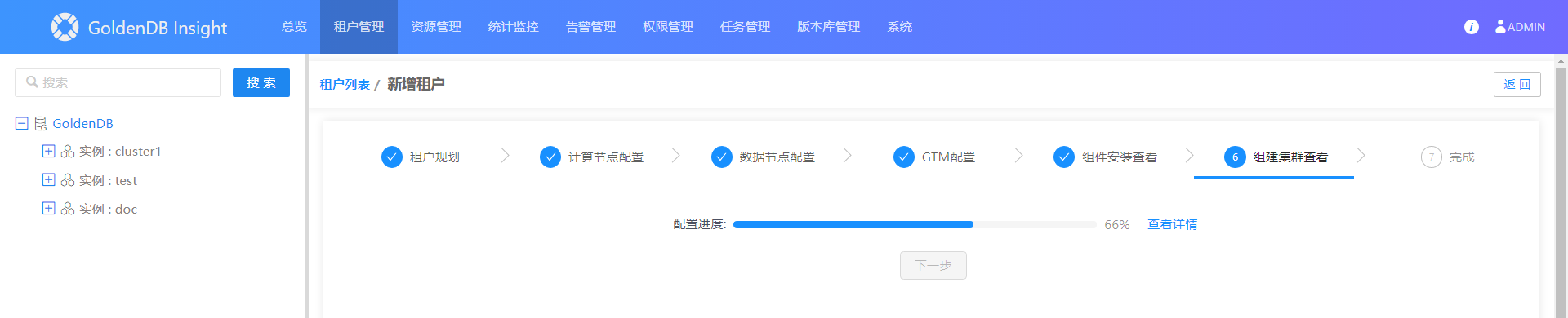

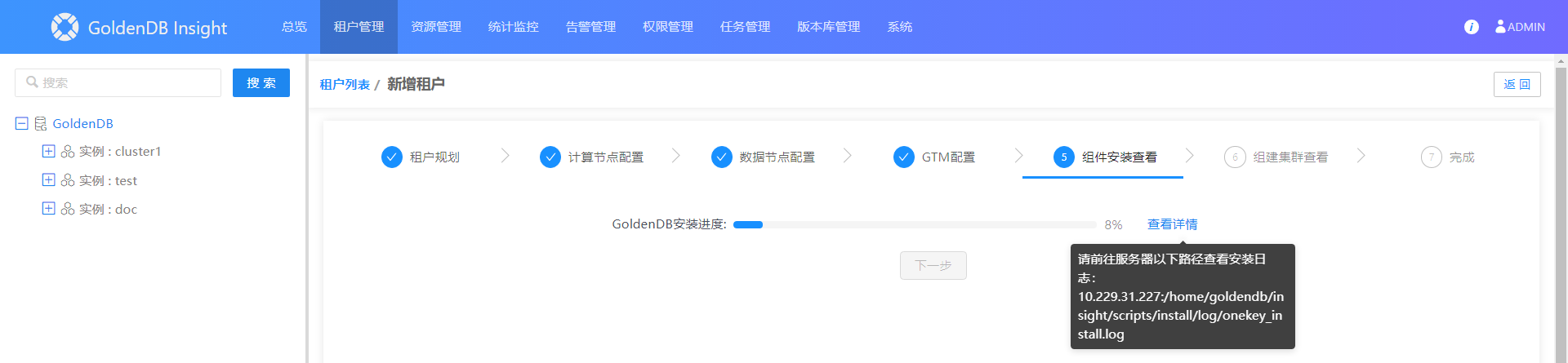

9.组件安装完成后，单击下一步按钮，进入组建集群查看界面。

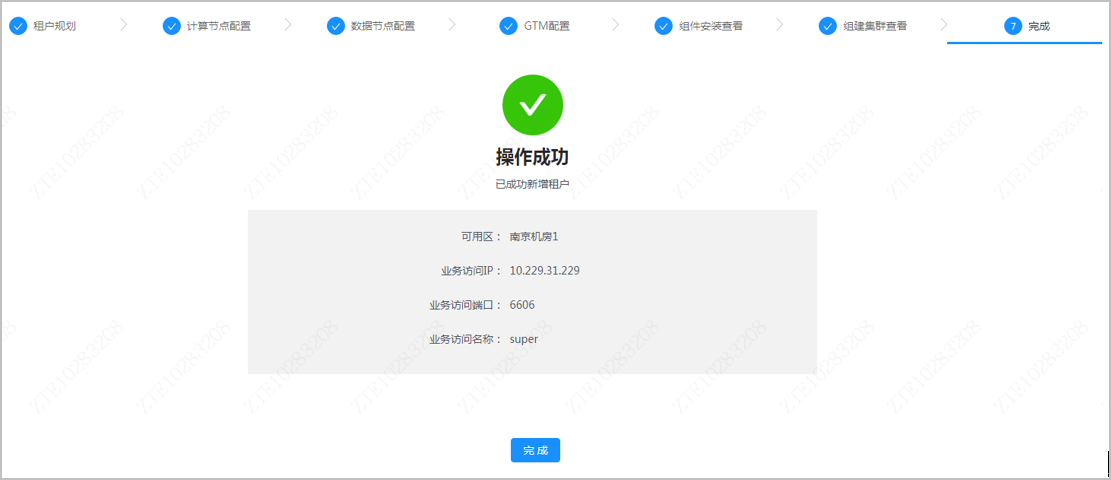

10.组建集群完成后，即新增租户成功，左侧树结构将显示新建的租户信息。

● 摘要

组建容器化集群过程中需要的db/proxy/gtm/mds组件的容器信息，以及集群全局参数配置。

● 步骤

1.选择菜单[租户管理→GoldenDB]，进入租户列表界面。

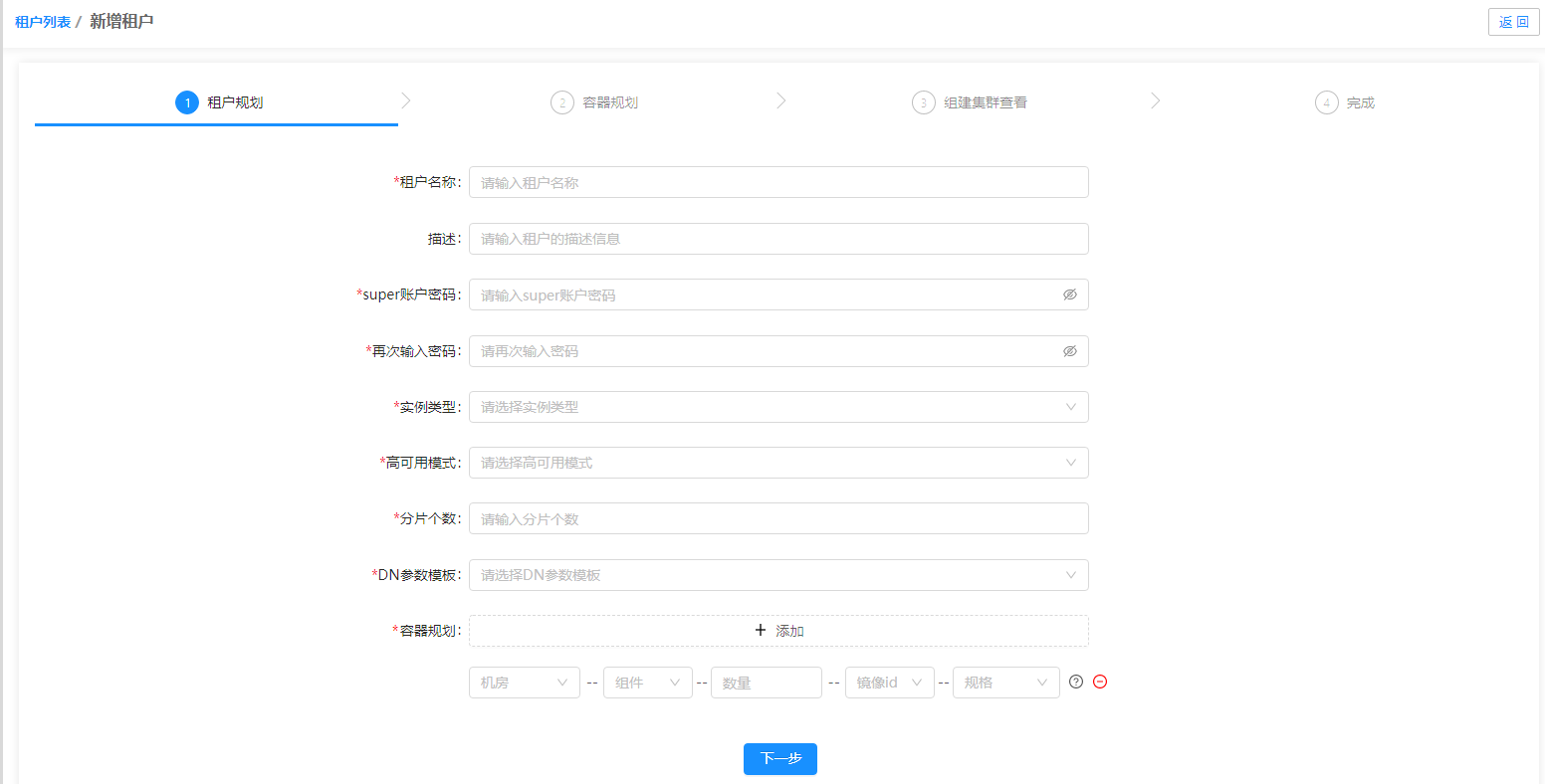

2.单击[新增租户→物理机新增]按钮，进入新增租户界面。

参数说明见下表，注意: DN参数模板需要预先拷贝到当前主管理节点下的insight用户下，具体操作如下: 1.在相对目录~/insightServer/insight-0.0.1-SNAPSHOT/paramtemplate下创建一个子目录，如日期命名目录: 20220725，之后将对应DN模板文件my.cnf拷贝到新建目录下；2.在rdb中goldendb_insight库里找到insight_sser_mapping表，插入一条模板数据如下图所示；其中insight_id就是第一步创建的目录名称，sser_id可以是一个自定义任意字符串，type列必须为“template”。

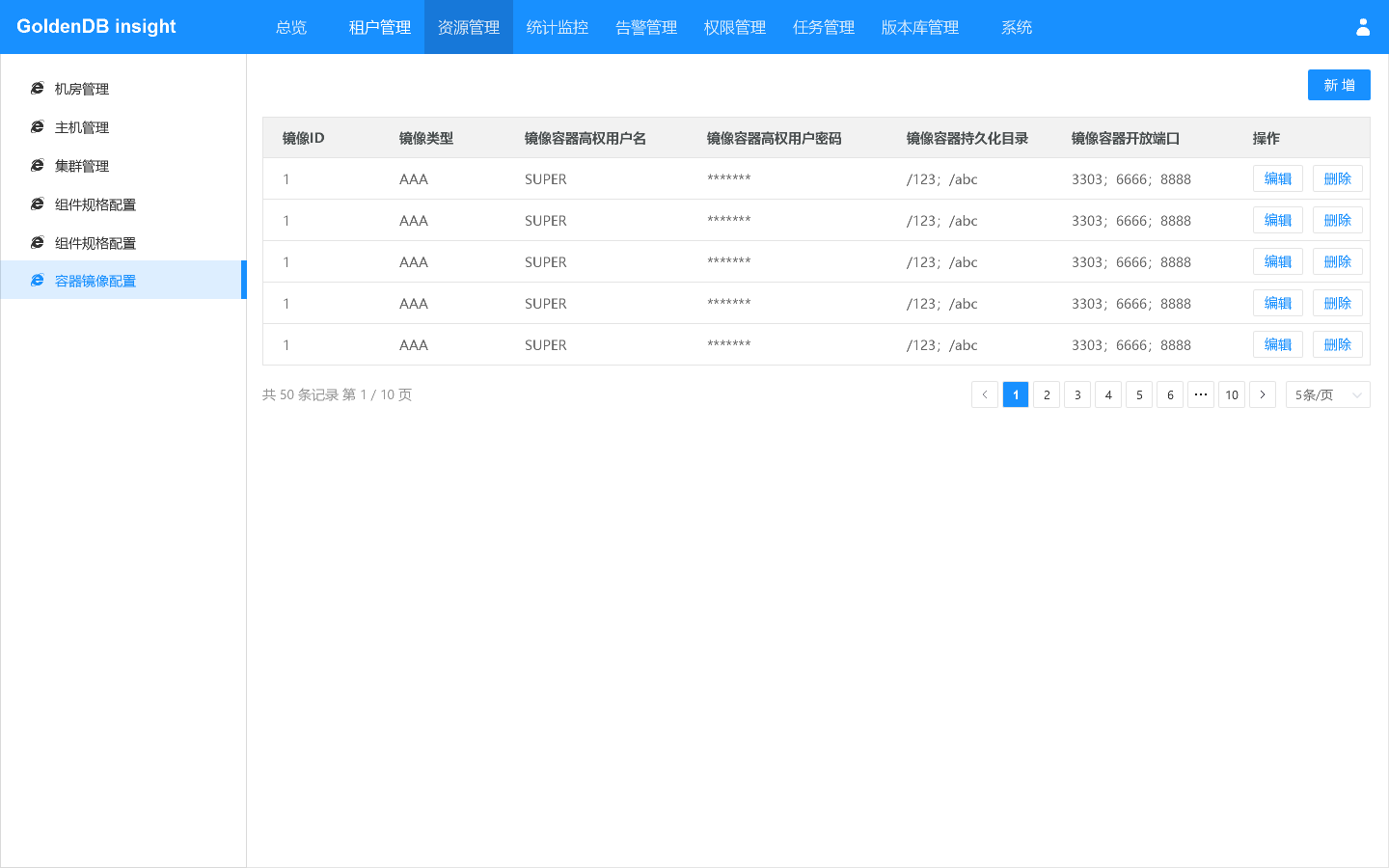

3.如果集群规划页面出现上面说明的提示，则根据说明配置实际的镜像和容器信息，镜像配置页面见下图，参数说明见下表。

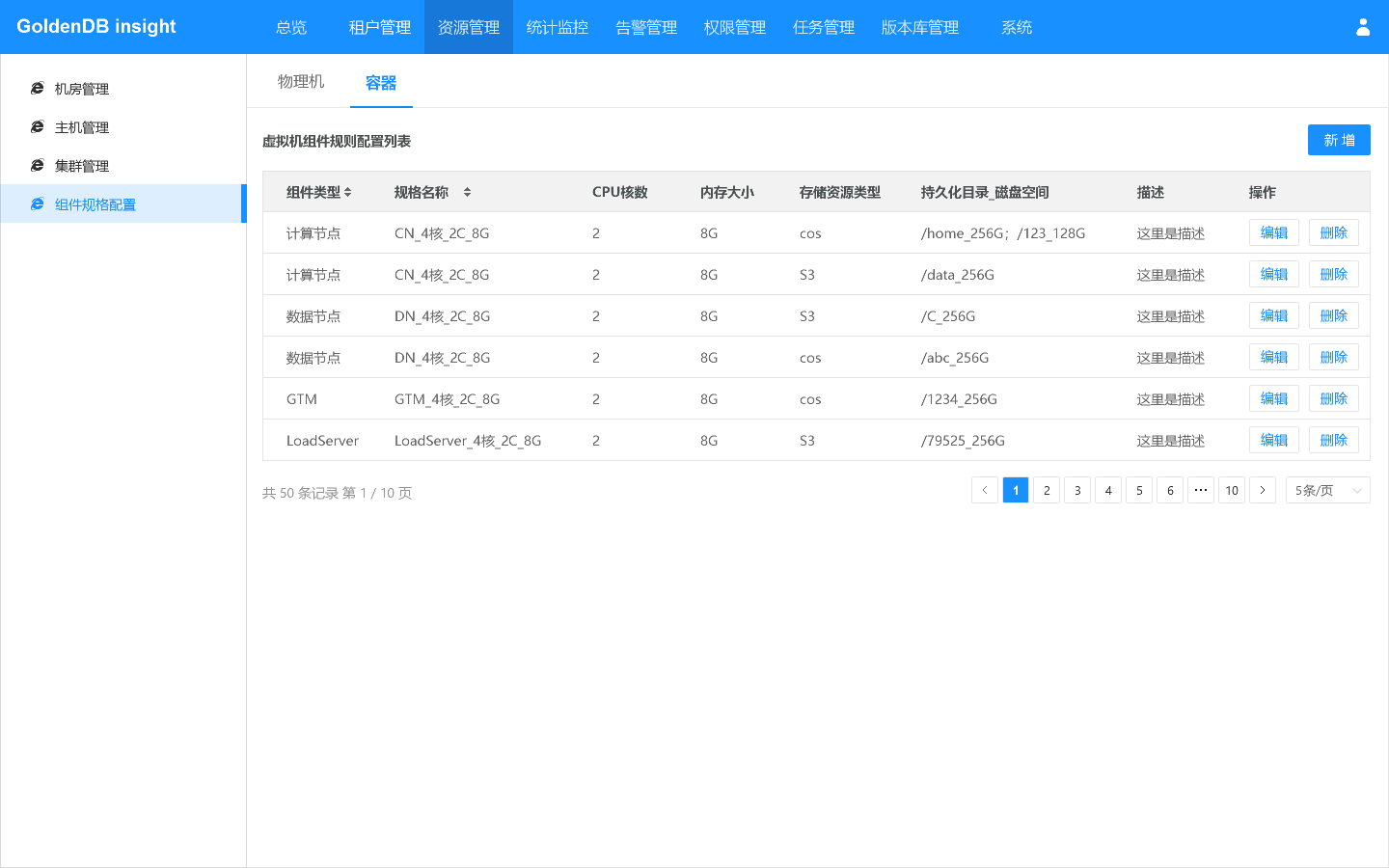

镜像信息配置结束之后，请前往资源管理→组件规格配置→容器配置对应容器信息。容器规格配置页面见下图，参数说明见下表。

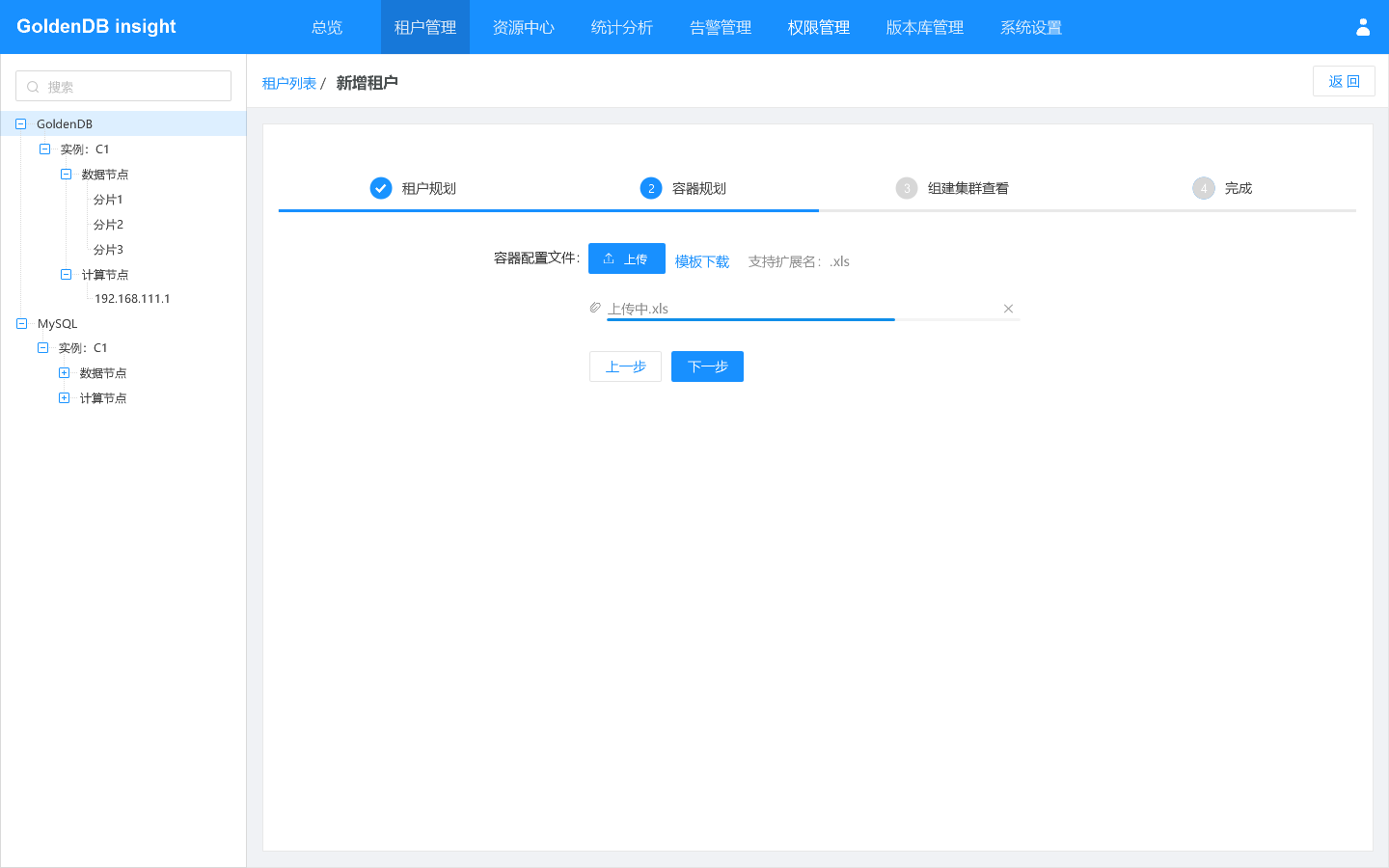

4.如果未配置镜像信息，则在配置好对应信息后重新开始容器化租户新增流程操作，若已配置镜像相关信息则单击[下一步]进入容器规划流程。

5.模板上传成功后，单击下一步按钮，进入组建集群查看界面。

6.组建集群完成后，即新增租户成功，左侧树结构将显示新建的租户信息。

● 摘要

修改租户描述信息。

● 步骤

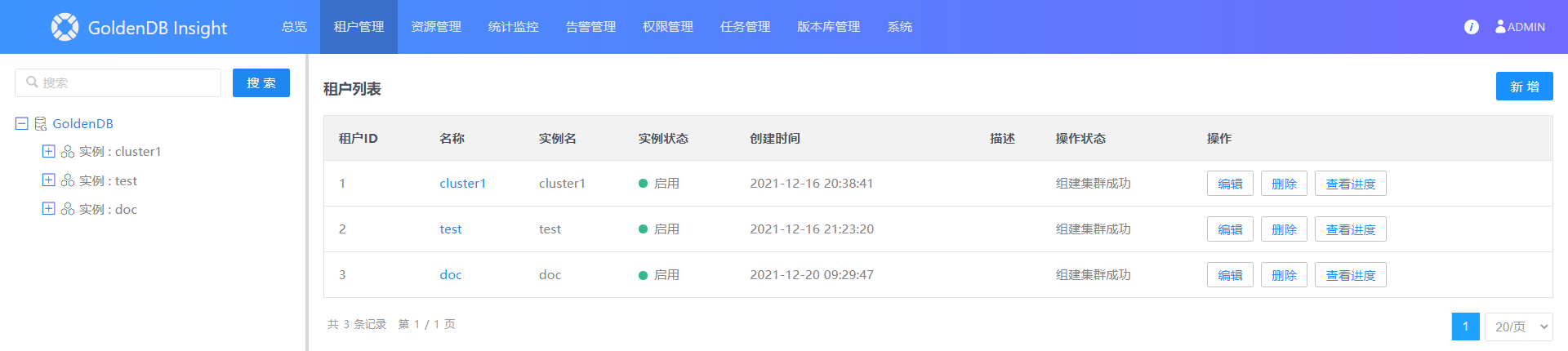

1.选择菜单[租户管理→GoldenDB]，进入租户列表界面。

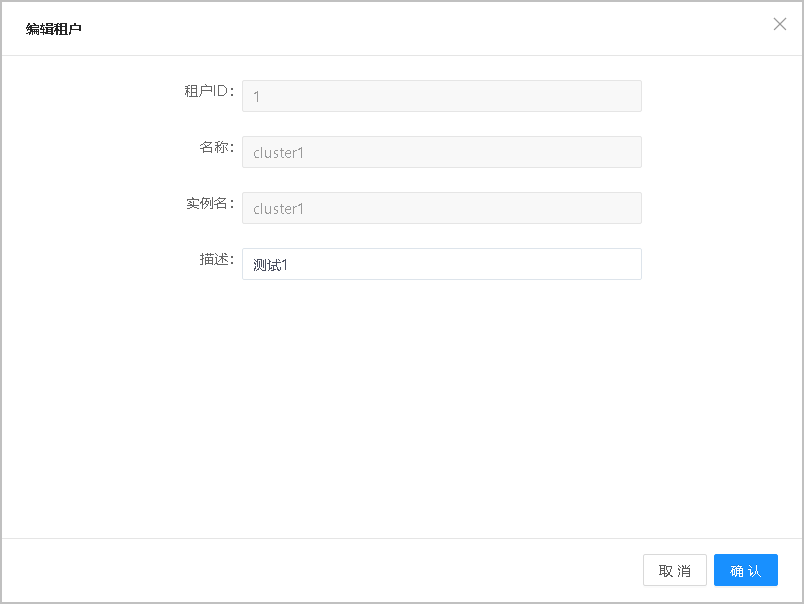

2.在待编辑租户所在行，单击编辑按钮，弹出编辑租户窗口。

3.编辑描述信息，单击确认按钮，完成编辑操作。

● 摘要

不需要使用的租户，执行删除操作，删除租户包括删除租户及该租户下安装的组件。

租户在组件安装及组建集群时，不可以进行删除操作；否则，系统会有相应提示。

● 步骤

1.选择菜单[租户管理→GoldenDB]，进入租户列表界面。

2.在待删除租户所在行，单击删除按钮，弹出删除确认窗口。

3.单击继续按钮，提示输入租户创建时设置的super账户密码。

4.输入正确密码，单击确认按钮，将删除租户及该租户下安装的组件。

摘要

管理租户实例信息，包括查看实例的基本信息、修改部分实例参数。

相关信息

在一个分片中，把主、备DN划分成不同的team，主、备DN之间需要满足两个条件：

● Team内DN响应的个数达到配置的阈值数时，则认为该team同步关系正常

● 同步关系正常的team，个数需要达到配置的阈值，这个阈值就是高低水位线。

在一定时间内，如果不满足上述两个条件，则认为快同步超时。

在水位配置中，当选择主数据节点计数时，主数据节点成为一个正常响应的数据节点；备数据节点可以正常同步主数据节点数据时，则备数据节点也成为一个正常响应的数据节点。当正常响应的数据节点数量达到配置的team数据节点响应数时，则认为该team有效。

● 当有效的team数量达到高水位时，则该分片运行在高水位上。

● 有效team数量在高低水位之间时，系统有告警。

● 当有效team数量低于低水位时，系统有告警，此时分片为“只读”状态，不支持写业务。

GoldenDB在计算节点层新增了分布式事务的隔离级别，具体说明参见下表。

GoldenDB系统支持binlog日志压缩功能，具体说明参见5.1.1步骤6。

1.选择菜单租户管理，进入租户管理列表界面。

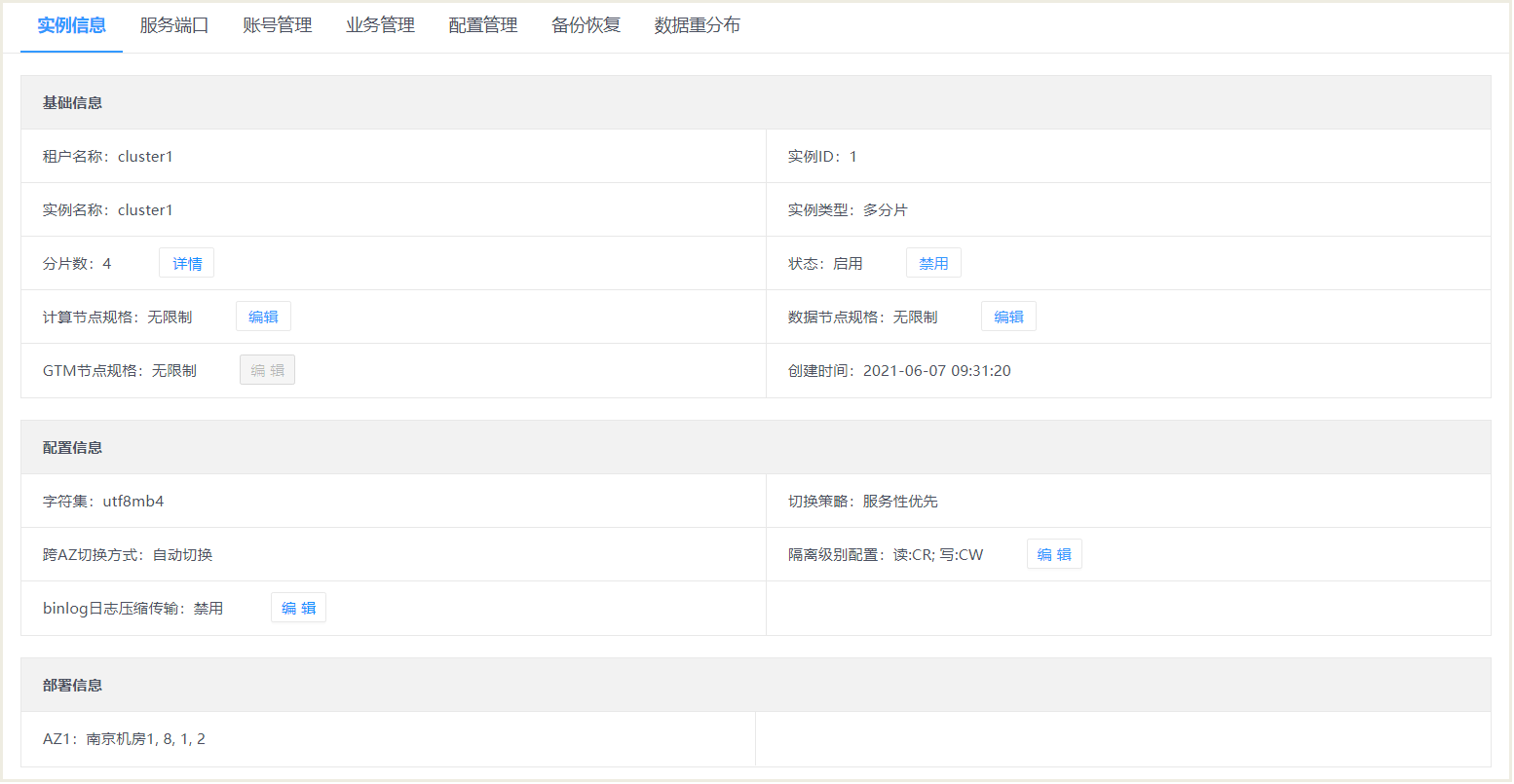

2.在左侧实例树中，单击待管理租户实例，进入实例信息界面。

3.根据需要对实例信息执行相应操作。

摘要

对实例的服务端口进行新增、绑定、编辑等操作。

● 对服务端口进行解绑操作时，需要先禁用该服务端口然后进行解绑操作。

● 同步关系正常的team，个数需要达到配置的阈值，这个阈值就是高低水位线。

● 解绑后的服务端口处于空闲状态，可再次绑定计算节点。

● 当服务端口处于绑定状态时，不能被删除，需将该服务端口进行解绑，然后删除。

● 当选择开启读写分离配置时，有“本地同城查询”和“异地查询”两种模式。

选择“本地同城查询”时，可以配置本地主、备机及同城权重，数据节点的读权重越高，处理的读请求越多。

步骤

1.选择菜单[租户管理→GoldenDB]，进入租户列表界面。

2.在左侧实例树中，单击待管理租户实例，进入实例信息界面。

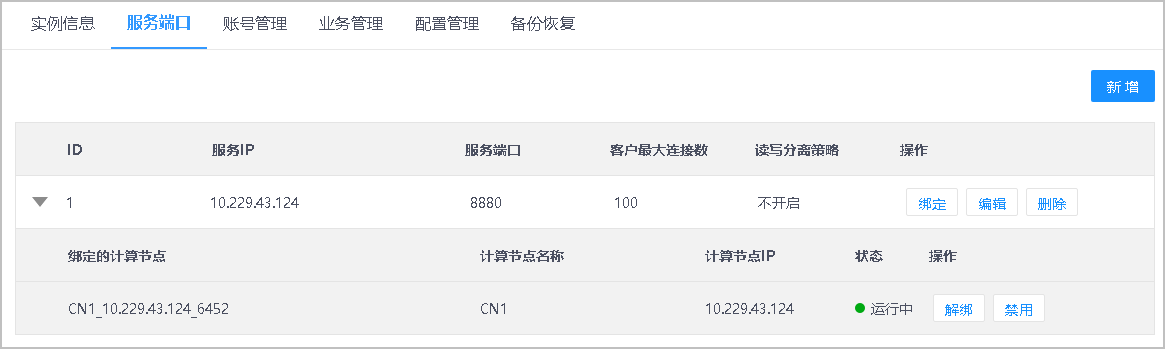

3.切换到服务端口页签。

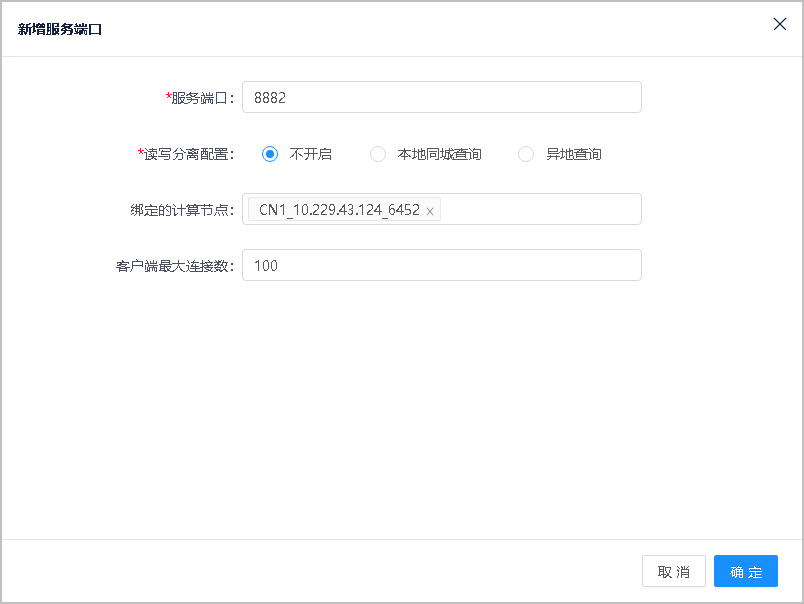

4.单击新增按钮，弹出新增服务端口窗口。

5.配置服务端口、读写分离配置、绑定的计算节点、客户端最大连接数。

6.单击确定按钮。

7.根据需要，对服务端口执行相应操作。

摘要

新增账号并修改新增账号权限，也可对已有账号执行管理操作。

账号权限：全局特权针对所有的库和表都有效，而对象级特权可以配置具体某个库或表的权限。

步骤

1.选择菜单[租户管理→GoldenDB]，进入租户列表界面。

2.在左侧实例树中，单击待管理租户实例，进入实例信息界面。

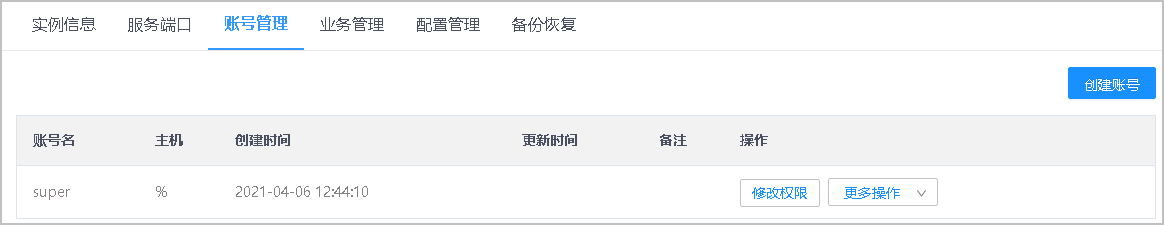

3.切换到账号管理页签。

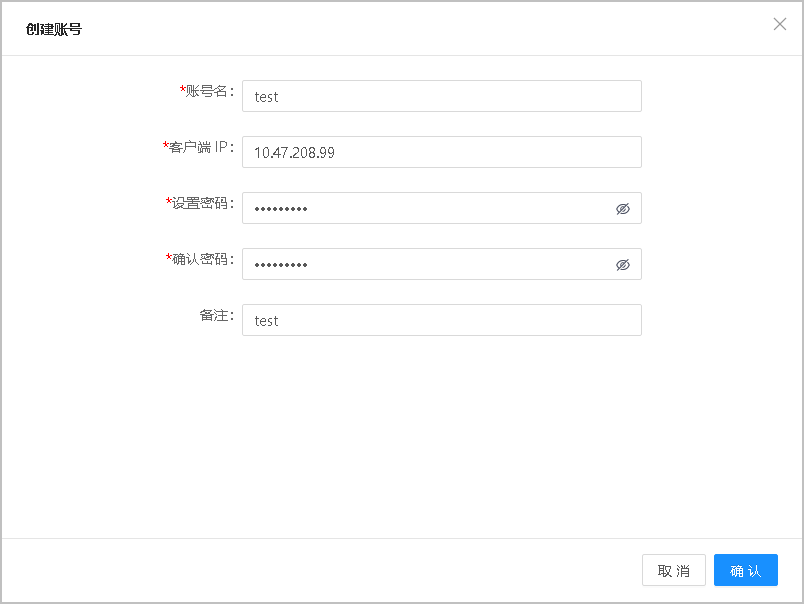

4.单击创建账号按钮，弹出创建账号窗口。

5.设置账号参数，参数说明参见下表。

6.单击确认按钮，账号创建完成后，系统提示配置账户对应权限。

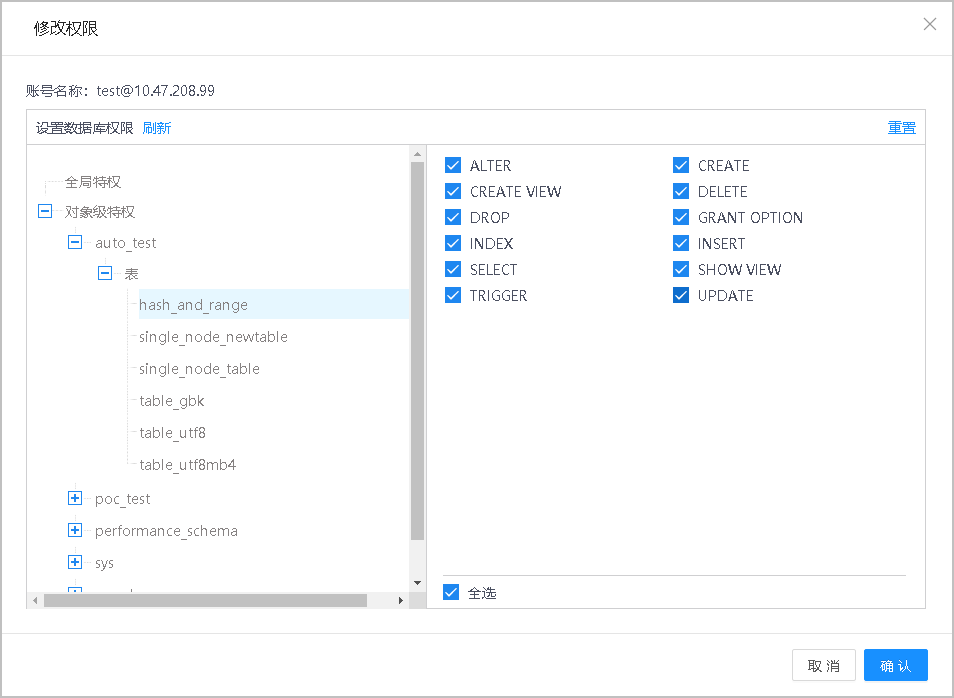

7.单击继续按钮，弹出修改权限窗口。

8.设置账号权限，单击确认按钮。

9.在账号管理界面，可对已有账号执行相应管理操作。

摘要

当组件类型为数据节点时，可以通过维度选项(实例、分片、单机)，进行不同范围内数据节点的参数配置。

步骤

1.选择菜单[租户管理→GoldenDB]，进入租户列表界面。

2.在左侧实例树中，单击待管理租户实例，进入实例信息界面。

3.切换到配置管理页签。

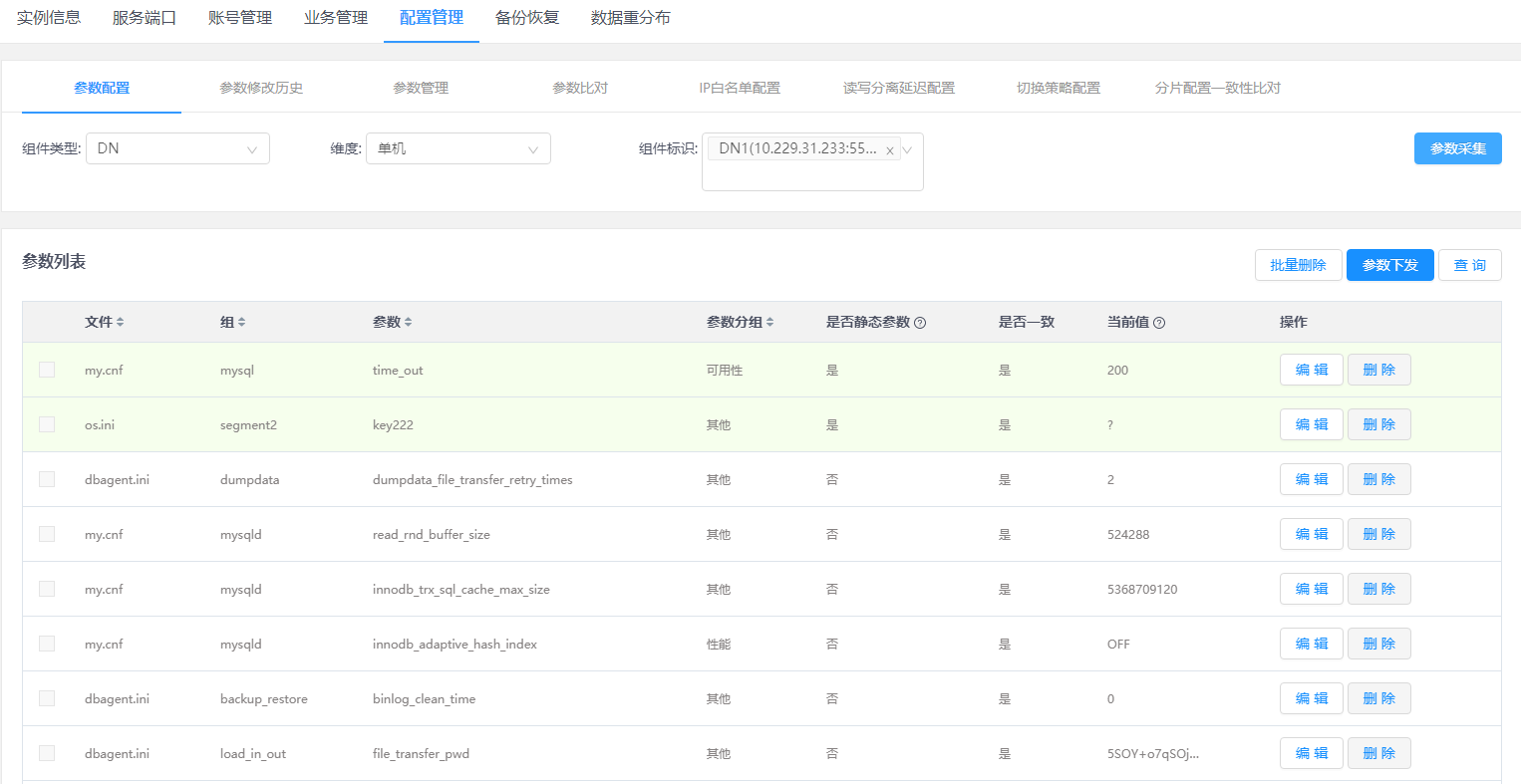

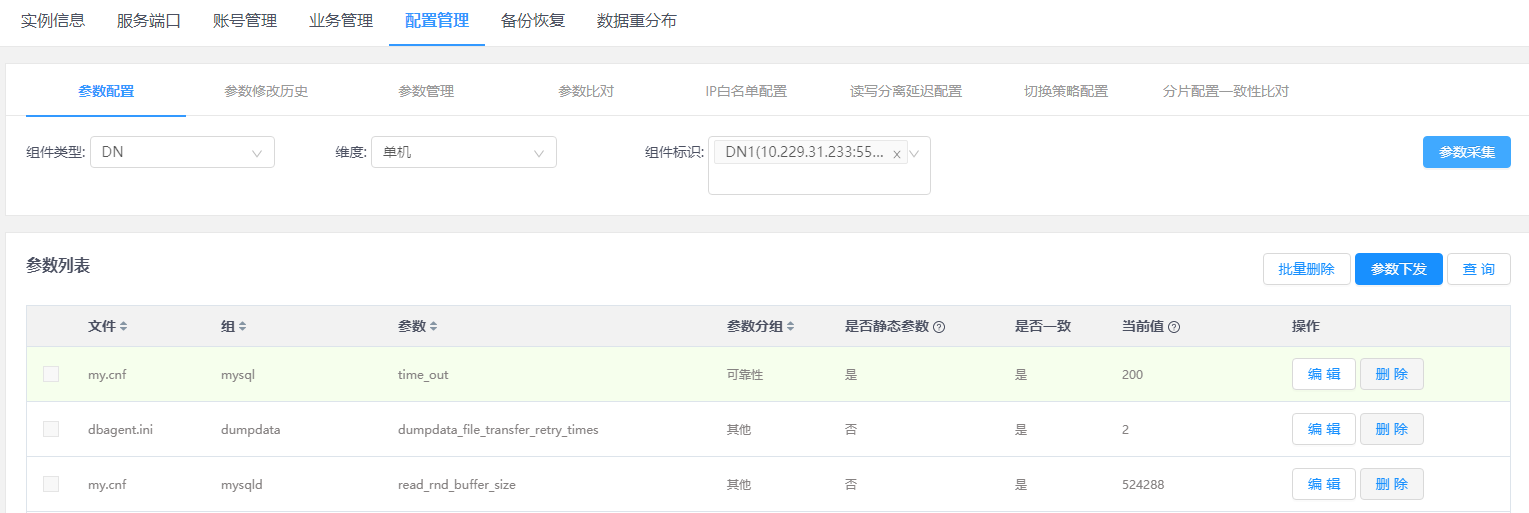

4.切换到参数配置页签。

5.选择组件类型、组件标识，单击参数采集按钮，采集到该组件的相关配置参数。

6.单击查询按钮，激活查询区域。

7.设置查询条件，单击查询按钮，查询指定的参数。

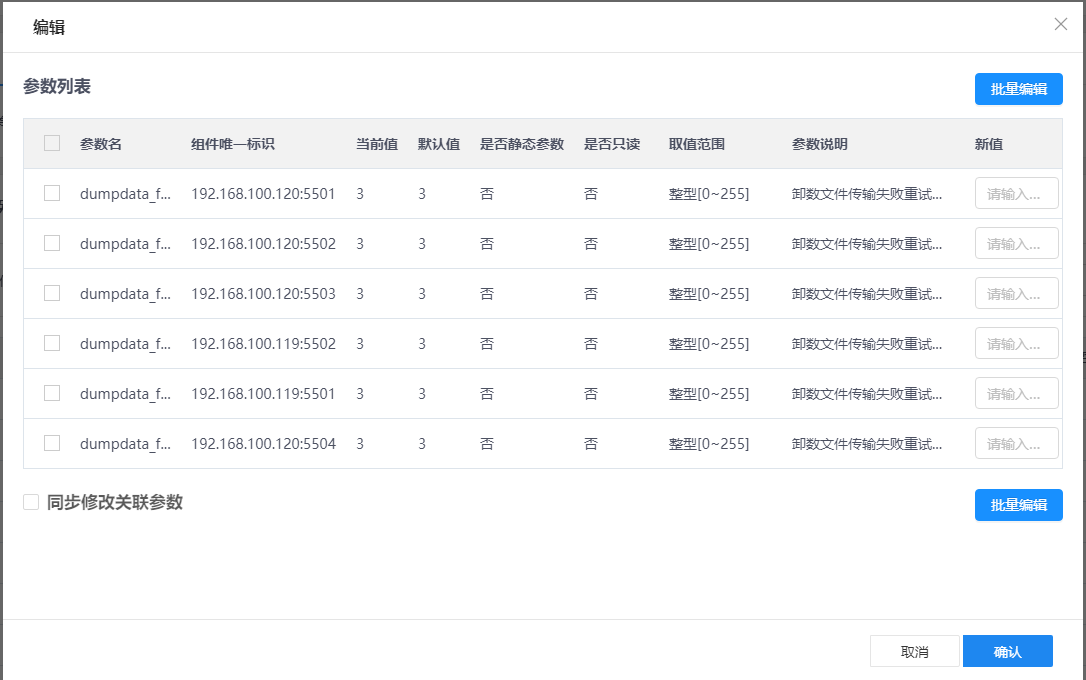

8.在待编辑参数所在行，单击编辑按钮，弹出编辑参数配置窗口，如下图所示，用户可以手动在每行参数信息的最后填入不同的新值，也可以勾选出需要批量编辑的参数，然后点击右上角的批量编辑按钮，在弹框输入新值，完成对勾选的参数统一值替换。

9.对该参数值进行编辑，单击确认按钮。

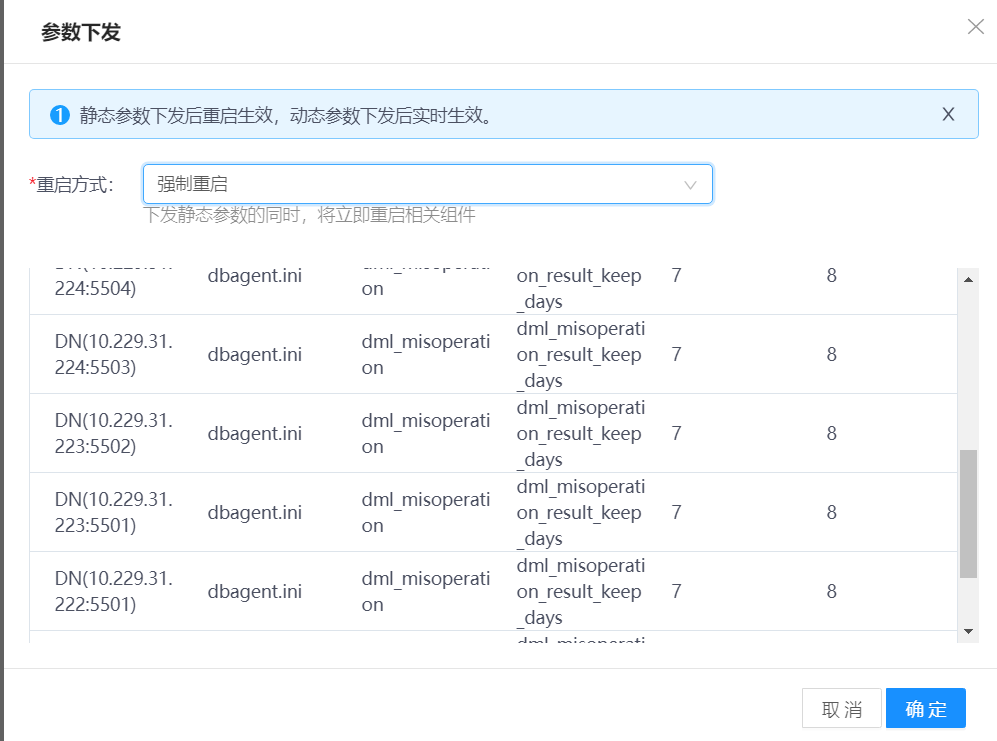

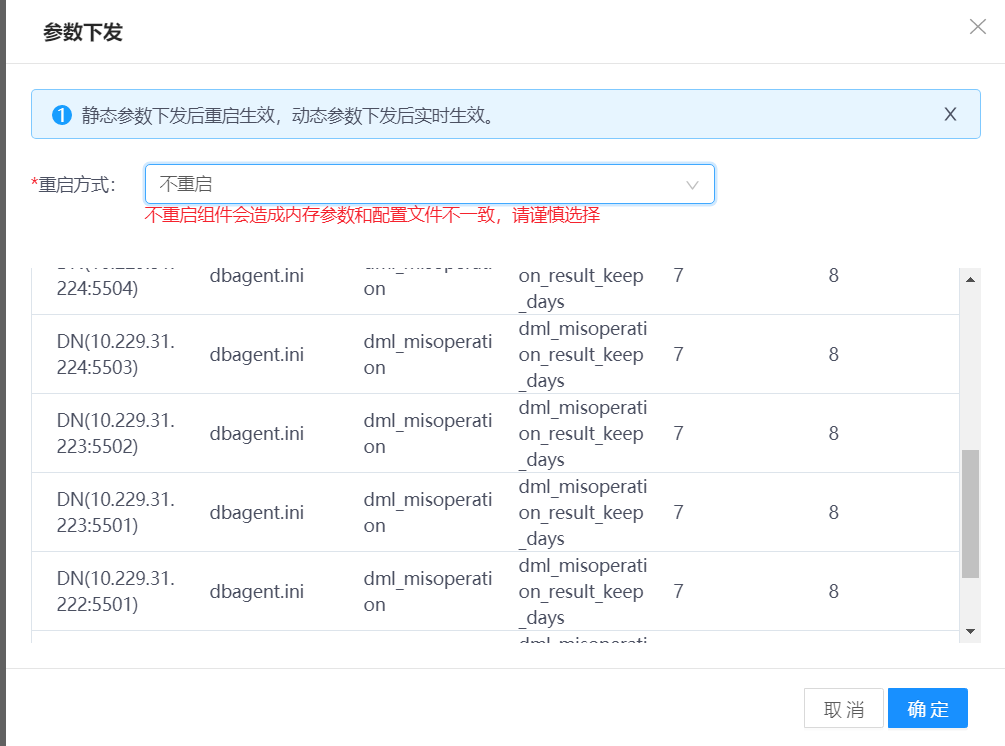

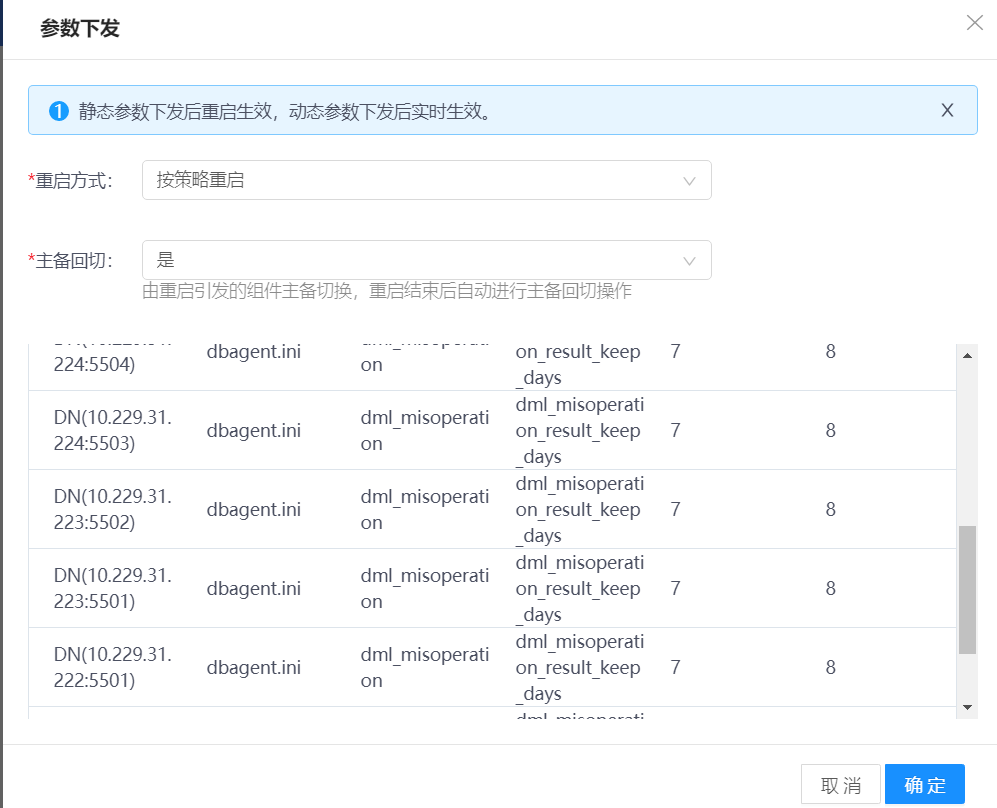

10.单击参数下发按钮，使参数修改生效。动态参数修改动态生效(不需要重启组件)，静态参数下发需要重启对应组件才能生效，静态参数有三种方式重启：策略重启、强制重启、不重启。

a.策略重启

组件重启实现轮流重启机制，做到最短时间影响业务。DN/GTM/CN组件都有策略重启，DN/GTM策略重启有回切选项，CN没有回切选项，回切默认为是。

b.强制重启

DN/CN有强制重启选项，GTM无强制重启, 强制重启会一次重启所有选择的组件。

c.不重启

DN/GTM/CN都有不重启选项，不重启会导致参数不生效，不建议选择

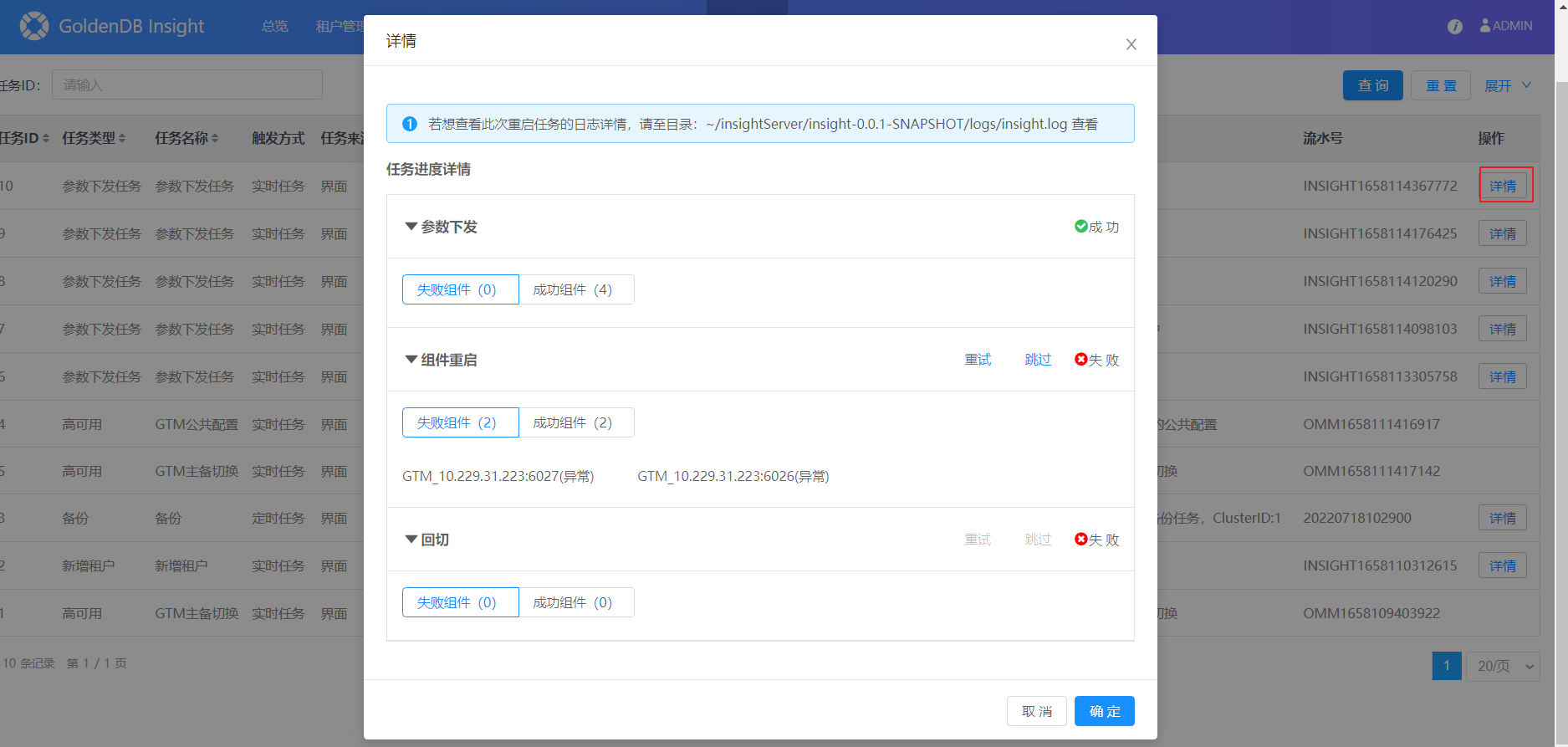

11.参数下发后可到任务管理下选择对应参数下发任务，然后点击详情查看详情页，动态参数只有参数下发任务。静态参数有参数下发、组件重启和回切任务，回切任务会根据是否选择回切以及真实情况确定有无。重启失败后可以选择重试或者跳过按钮，重启成功或者重启跳过后，回切存在失败组件时可以选择重启或者跳过。

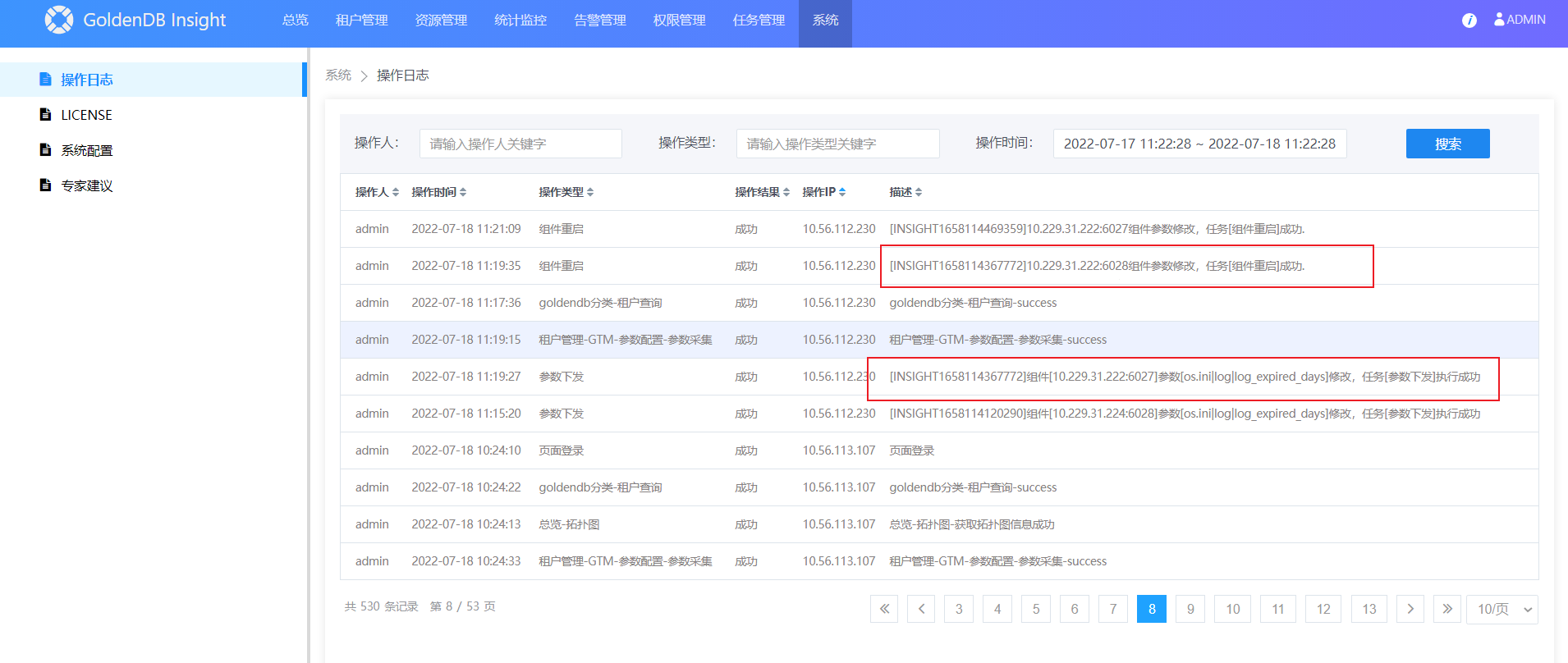

12.下发后可到系统-操作日志，查看参数下发的整个过程的日志记录。

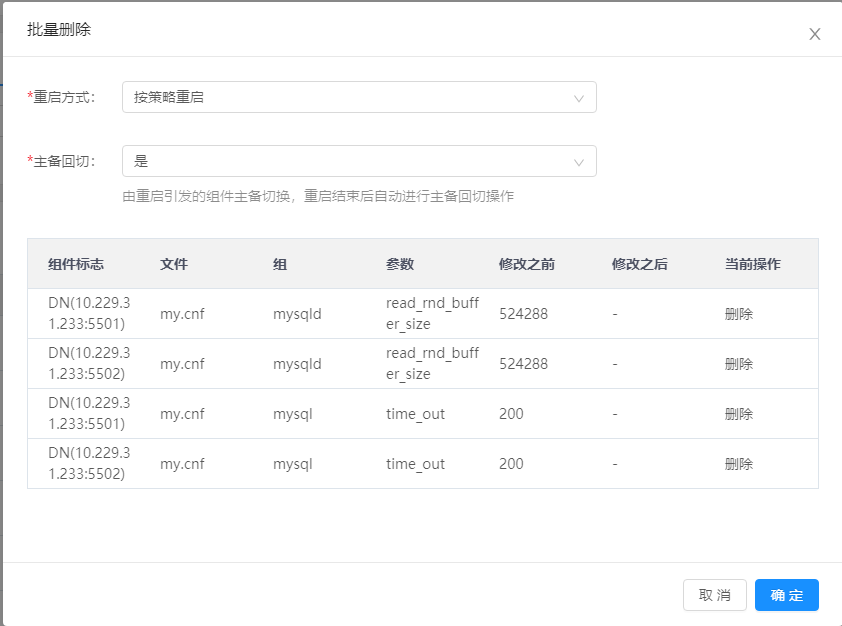

13.参数配置页面可进行单个参数删除和批量删除操作。单击每条数据后的删除按钮可进行单个参数删除，进行批量删除前需先勾选待删除的参数，然后单击批量删除按钮，出现删除参数对话框。和参数下发类似，删除参数也同样有重启方式和主备回切选项。删除过程同样会记任务管理，支持重试，跳过功能。且整个删除流程将记录系统日志。注：该操作需经各模块评审后才可执行。

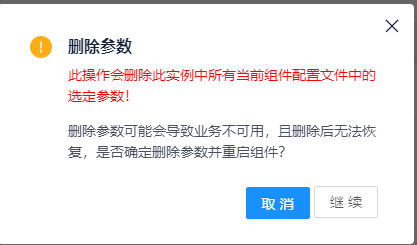

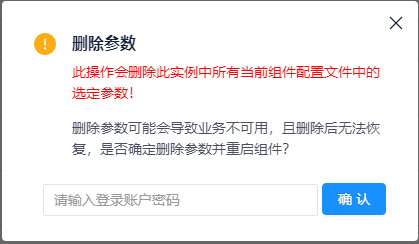

14.单击删除参数确定按钮，出现删除参数提示框。

15.在删除参数提示框，单击继续按钮，出现“请输入登录账户密码”提示，删除参数需进行密码校验才可执行。

摘要

配置切换策略，在节点故障时，可按照切换策略进行切换。

步骤

1.选择菜单[租户管理→GoldenDB]，进入租户列表界面。

2.在左侧实例树中，单击待管理租户实例，进入实例信息界面。

3.切换到配置管理页签。

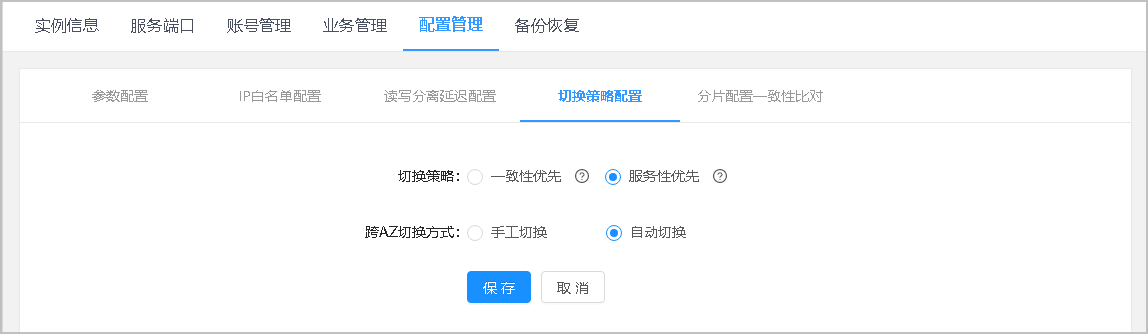

4.切换到切换策略配置页签。

5.根据规划配置切换策略，单击保存按钮。

摘要

新增分片，配置Team和数据节点。新增分片支持模板克隆和自定义两种安装模式。

相关信息

在一个分片中，把主、备DN划分成不同的team，主、备DN之间需要满足两个条件：

● Team内DN响应的个数达到配置的阈值数时，则认为该team同步关系正常。

● 同步关系正常的team，个数需要达到配置的阈值，这个阈值就是高低水位线。

在一定时间内，如果不满足上述两个条件，则认为快同步超时。

在水位配置时，当选择主数据节点计数时，主数据节点成为一个正常响应的数据节点；备数据节点可以正常同步主数据节点数据时，则备数据节点也成为一个正常响应的数据节点。当正常响应的数据节点数量达到配置的team数据节点响应数时，则认为该team有效。

● 当有效的team数量达到高水位时，则该分片运行在高水位上。

● 有效team数量在高低水位之间时，系统有告警。

● 当有效team数量低于低水位时，系统有告警，此时分片为“只读”状态，不支持写业务。

步骤

1.选择菜单租户管理，进入租户列表界面。

2.在左侧实例树中，展开租户实例。

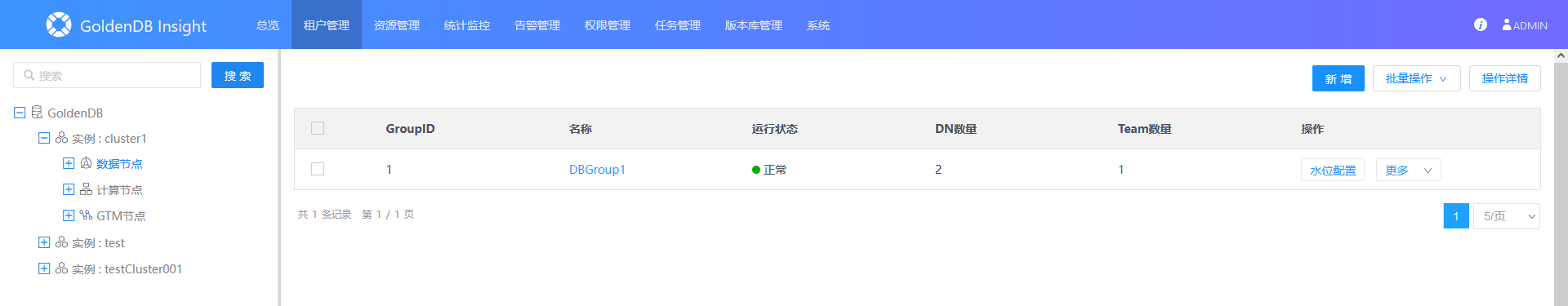

3.单击待管理租户实例的数据节点，进入数据节点分片管理界面。

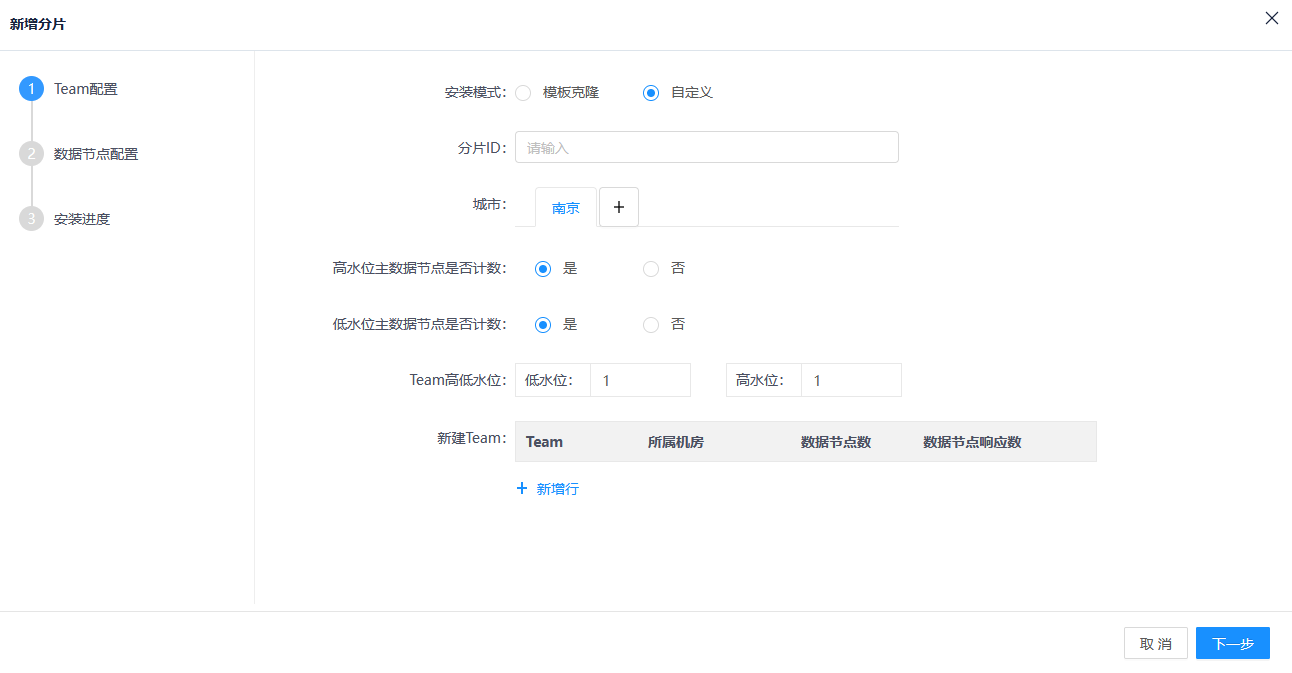

4.单击新增按钮，弹出新增分片窗口。可以选择模板克隆或自定义安装模式。

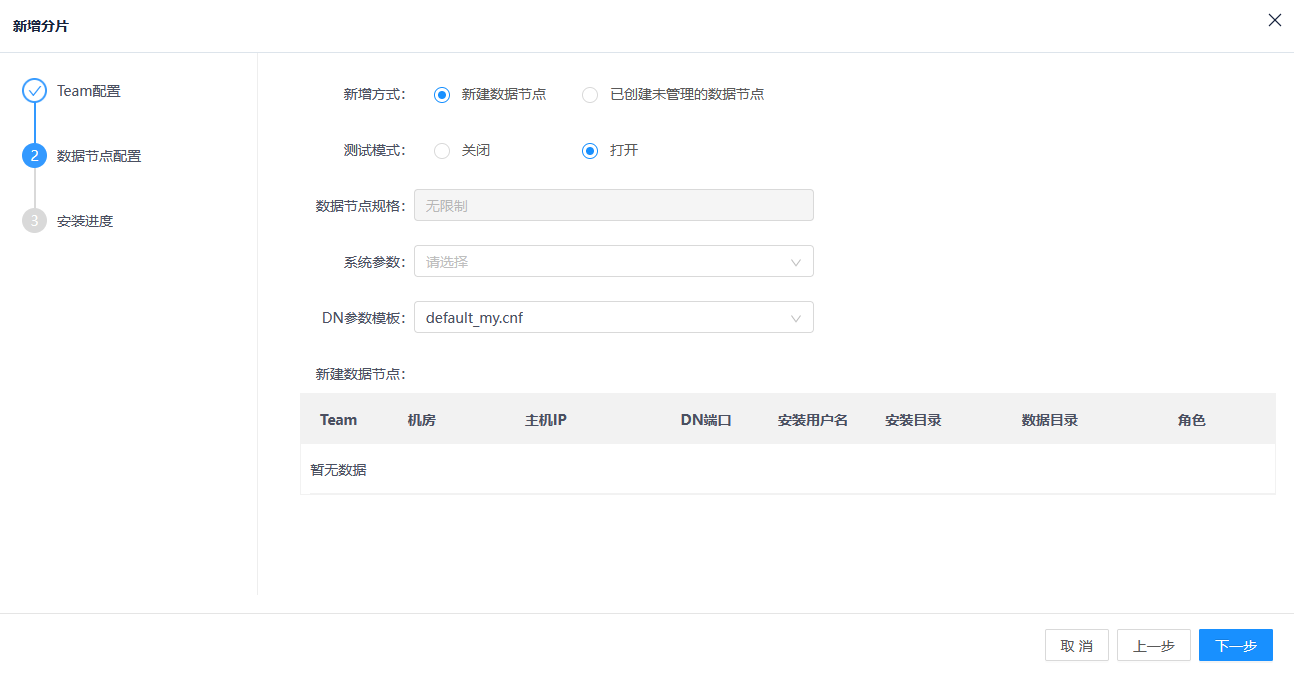

5.设置Team配置参数，单击下一步，进入数据节点配置界面。

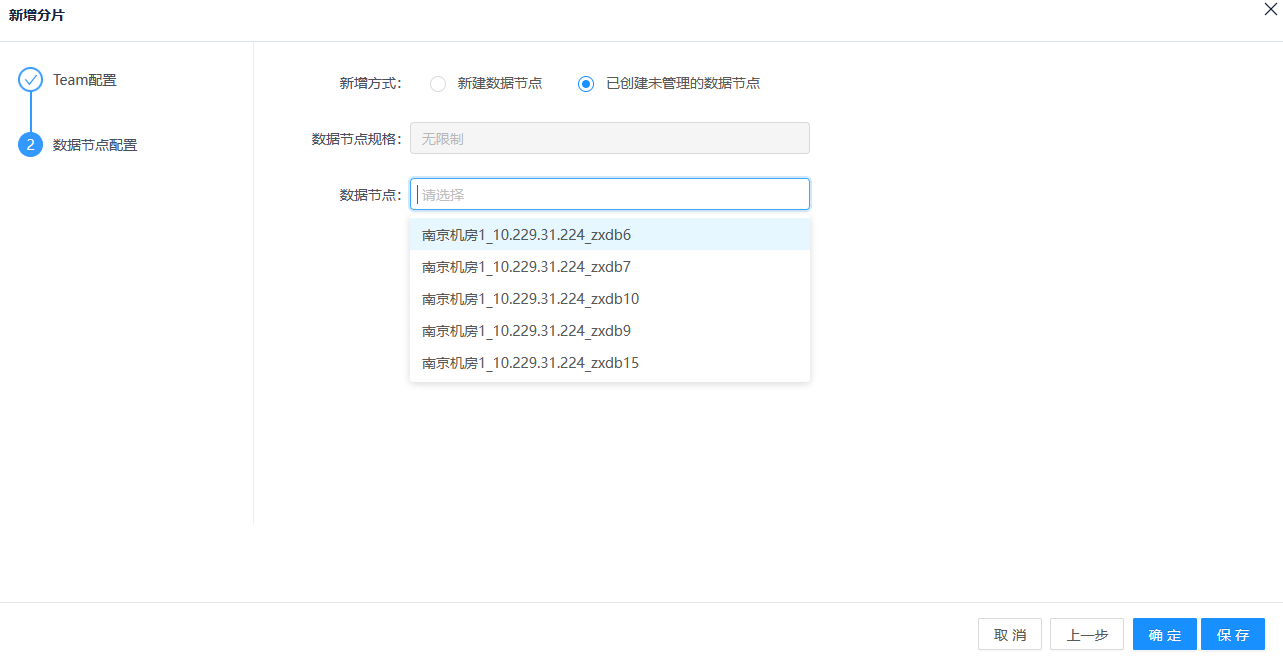

新增数据节点有两种方式：选择新建数据节点进行重新安装，或选择未被管理的数据节点。

6.配置好数据节点的参数后，进行安装

● 在选择新建数据节点的情况下，单击下一步按钮，进入数据节点安装阶段，可通过进度条查看分片安装进度。

● 在选择已创建未管理的数据节点的情况下，单击确定按钮，会直接完成安装。

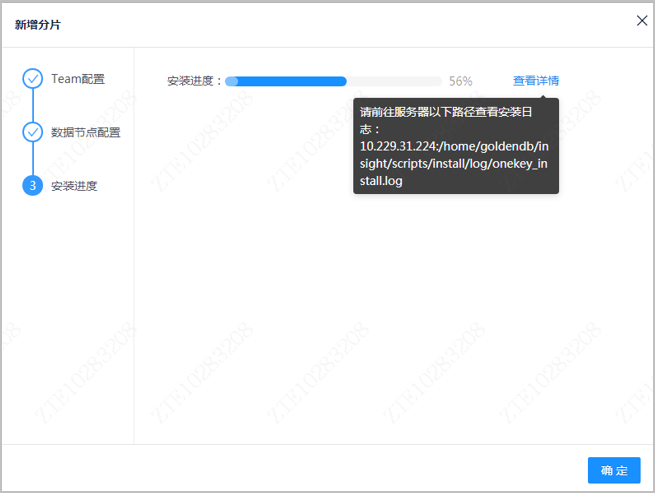

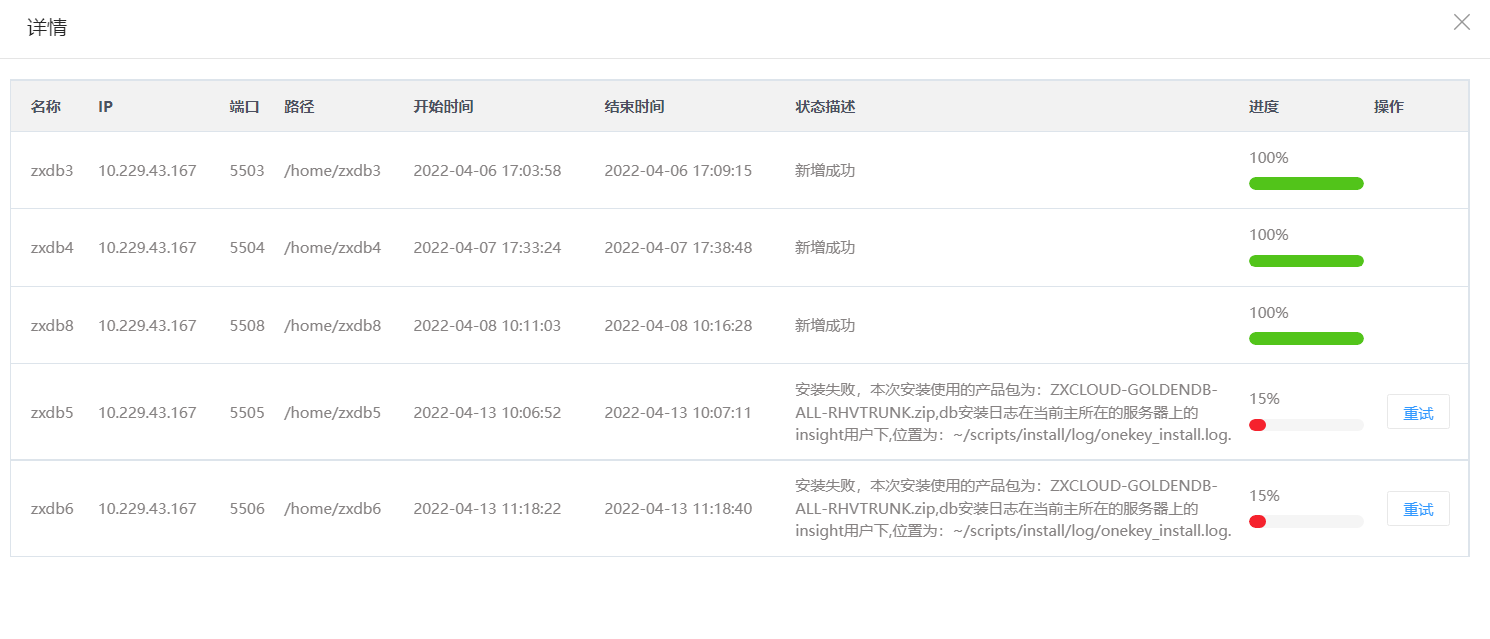

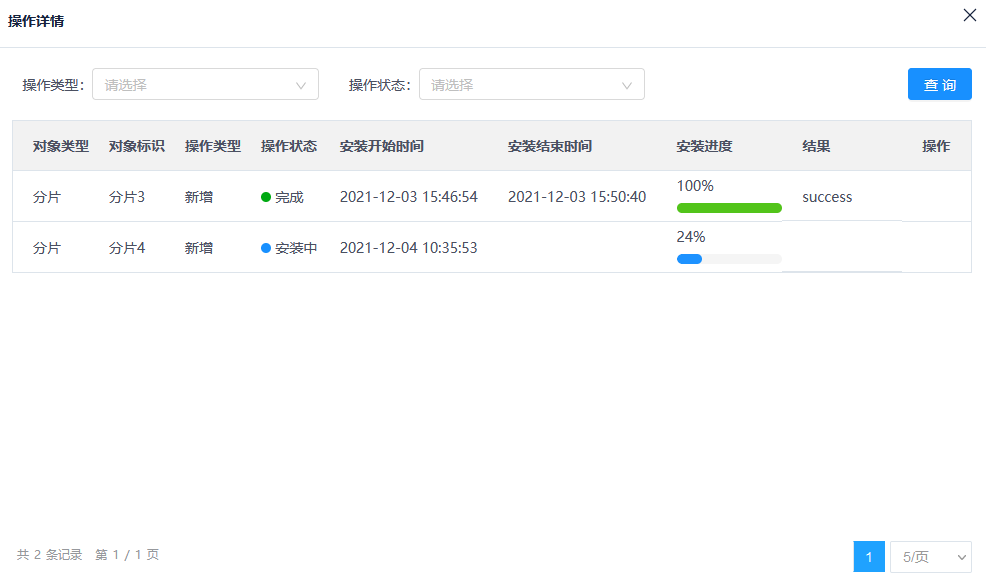

7.单击查看详情，可获得安装日志路径。关闭新增分片的窗口后也可在右上角的操作详情中继续查看进度。

摘要

对该分片水位进行配置，Team高水位不能低于Team低水位。

步骤

1.选择菜单租户管理，进入租户列表界面。

2.在左侧实例树中，展开租户实例。

3.单击待管理数据节点的分片，进入Team管理界面。

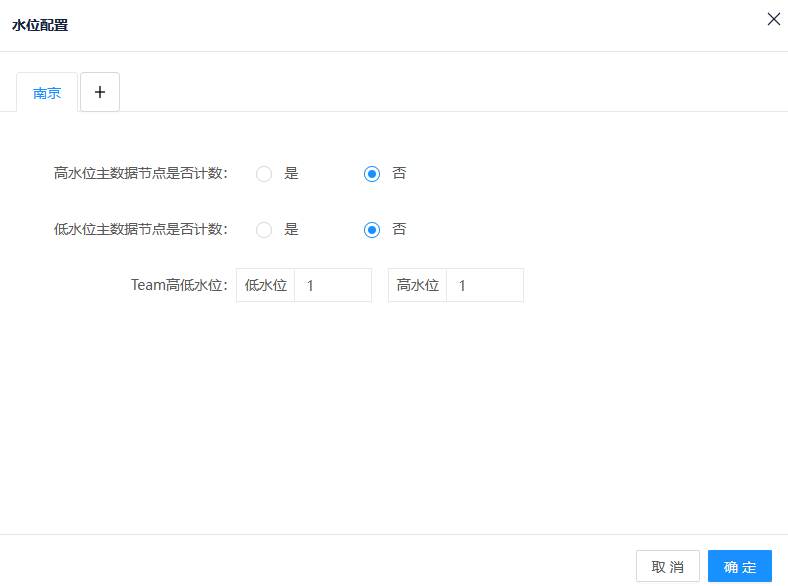

4.单击水位配置按钮，弹出水位配置窗口。

5.设置水位值，单击确定按钮。

Team高水位不能低于Team低水位。

摘要

删除不需要的分片，删除用户需要租户的super账户密码。

步骤

1.选择菜单租户管理，进入租户列表界面。

2.在左侧实例树中，展开租户实例。

3.单击待管理租户实例的数据节点，进入数据节点分片管理界面。

4.在待查看分片行操作列，单击更多，选择删除，弹出删除确认窗口。

5.单击继续按钮，删除该分片。

摘要

在某分片下新增一个Team。

新增Team将以已有Team为模板，新增方式可以选择全新安装，也可以使用已创建未管理的DN组件。

注意，在新建DN组件的情况下需要有备份任务可供选择，如果没有备份任务，可以参考5.5.1小节新增备份任务；此外还需要设置好挂载配置，可以参考11.3小节的备份配置。

步骤

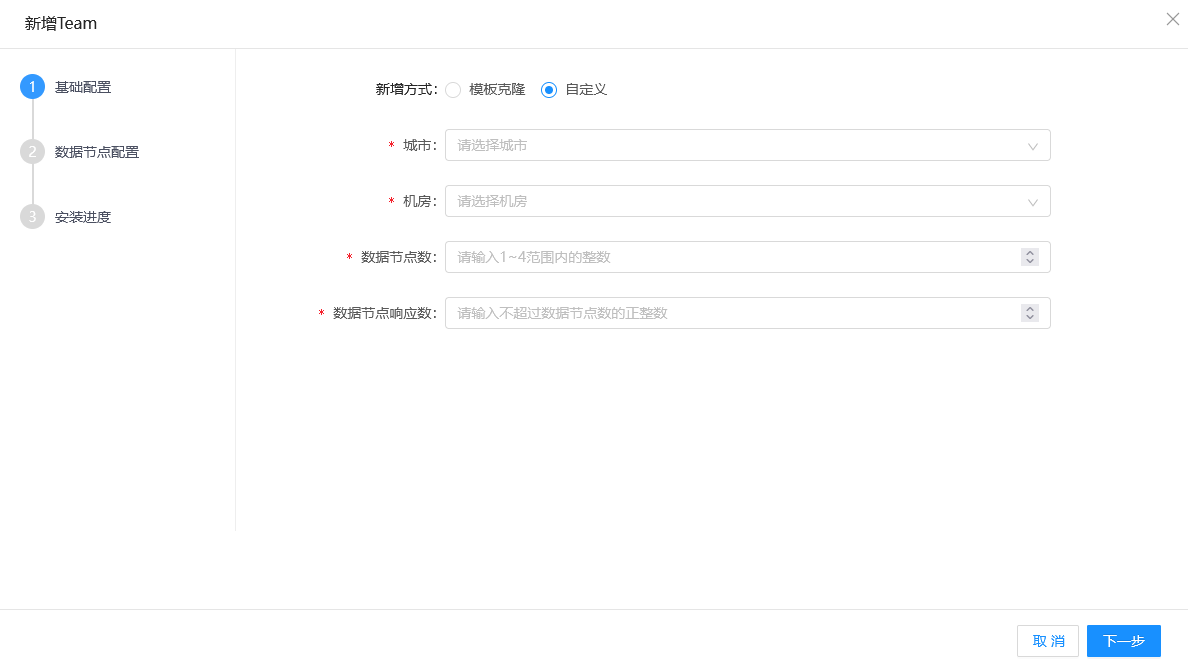

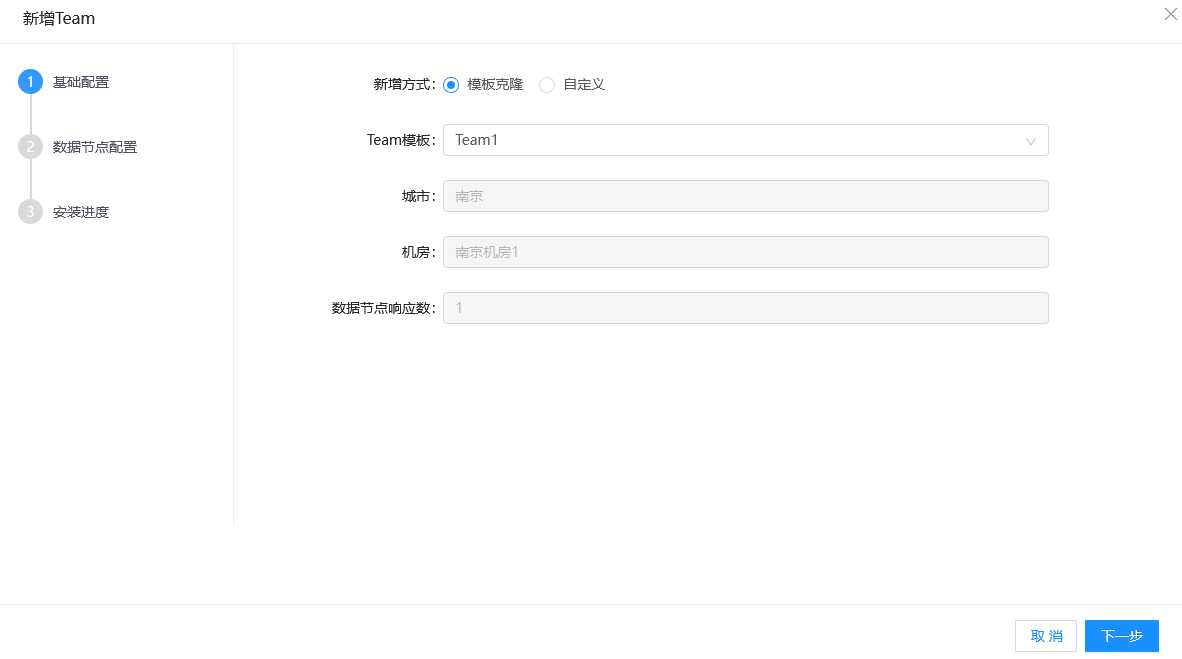

单击新增Team按钮，弹出新增Team窗口。新增分片支持模板克隆和自定义两种安装模式。

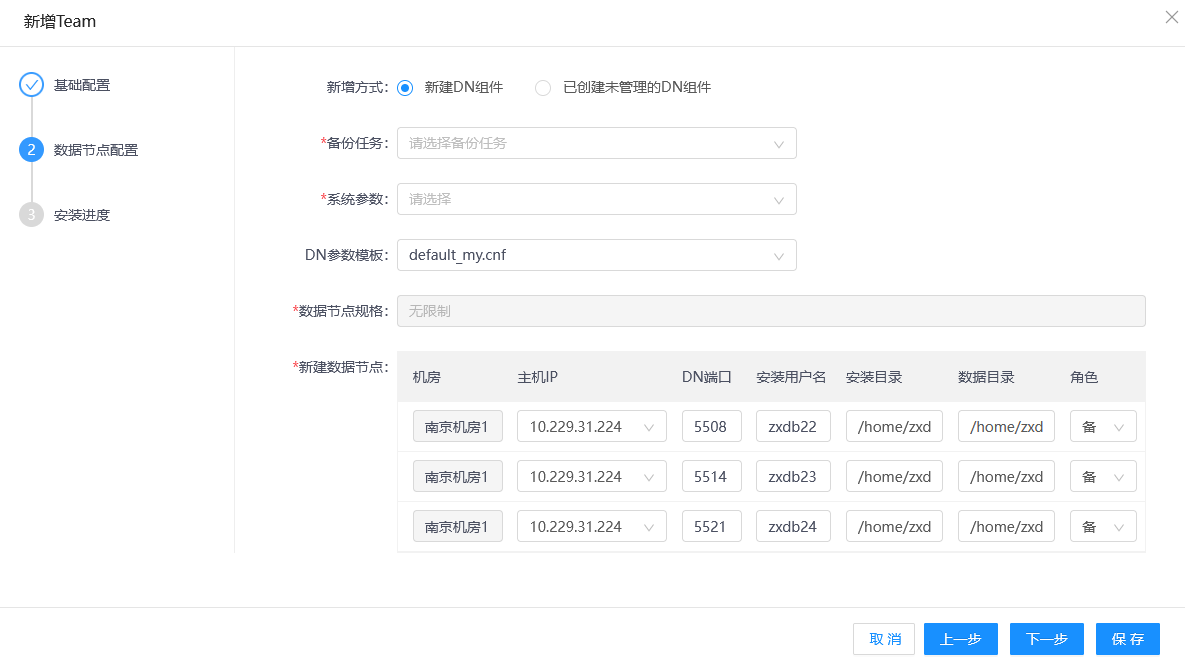

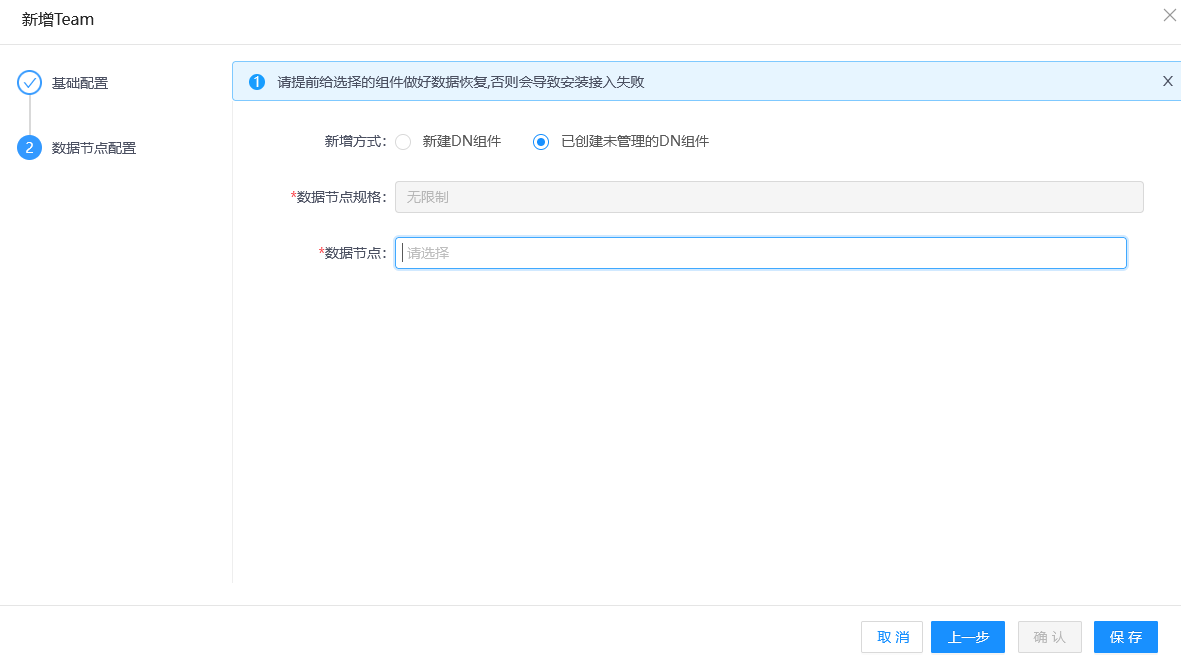

4.设置基本配置参数，单击下一步，进入数据节点配置界面。分为新建DN组件和已创建未管理的DN组件两种新增方式。

设置数据节点配置参数，进行安装

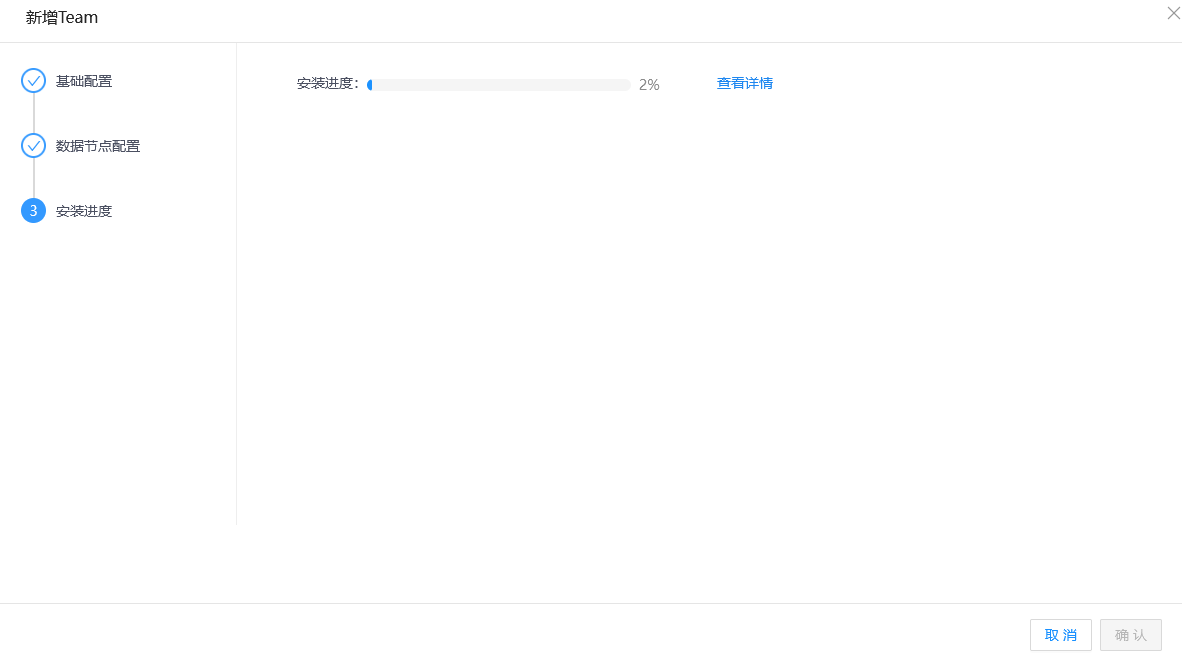

● 在选择新建DN组件的情况下，单击下一步按钮，进入数据节点安装阶段，可通过进度条查看分片安装进度，点击取消可关闭窗口。

● 在选择已创建未管理的DN组件的情况下，单击确定按钮，会直接完成安装。

5.安装完成，单击确认按钮，返回Team管理界面。

摘要

编辑某Team的DN响应数。DN响应数将决定该Team同步关系是否正常。

步骤

1.选择菜单租户管理，进入租户列表界面。

2.在左侧实例树中，展开租户实例。

3.单击待管理数据节点的分片，进入Team管理界面。

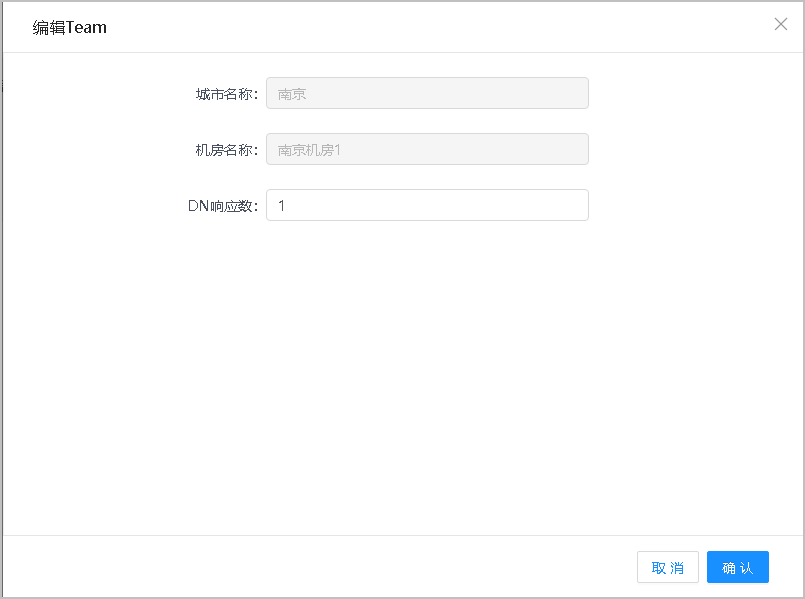

4.在待编辑Team行，单击编辑按钮，弹出编辑Team窗口。

5.修改DN响应数，单击确认按钮，完成修改操作。

摘要

删除不需要的Team，删除时需要输入super账户密码。

步骤

1.选择菜单租户管理，进入租户列表界面。

2.在左侧实例树中，展开租户实例。

3.单击待管理数据节点的分片，进入Team管理界面。

4.在待删除Team行，单击删除按钮，弹出删除确认窗口。

5.单击继续按钮，删除Team。

摘要

在分片层新增DN组件，新增DN支持新建DN组件或使用已创建未管理的DN组件。

注意，在新建DN组件的情况下需要有备份任务可供选择，如果没有备份任务，可以参考5.5.1小节新增备份任务。

步骤

1.选择菜单租户管理，进入租户列表界面。

2.在左侧实例树中，展开租户实例。

3.单击待管理数据节点的分片，进入Team管理界面。

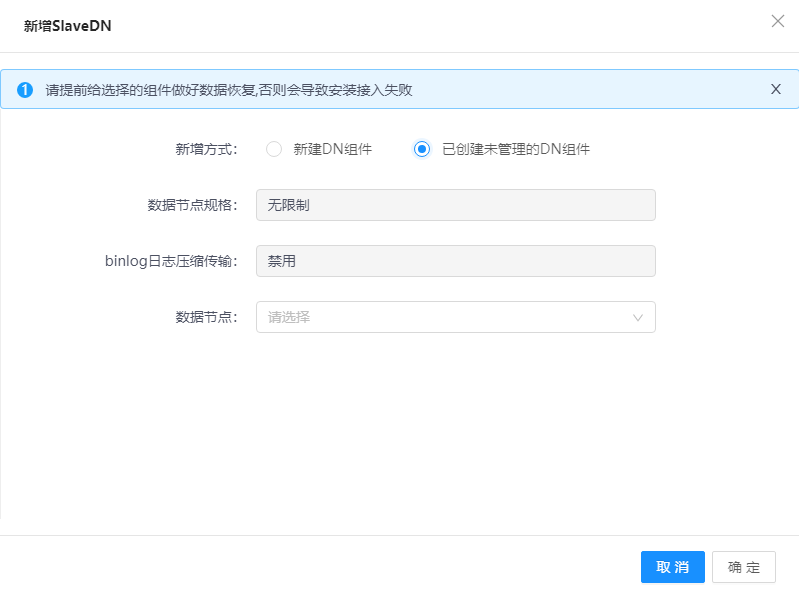

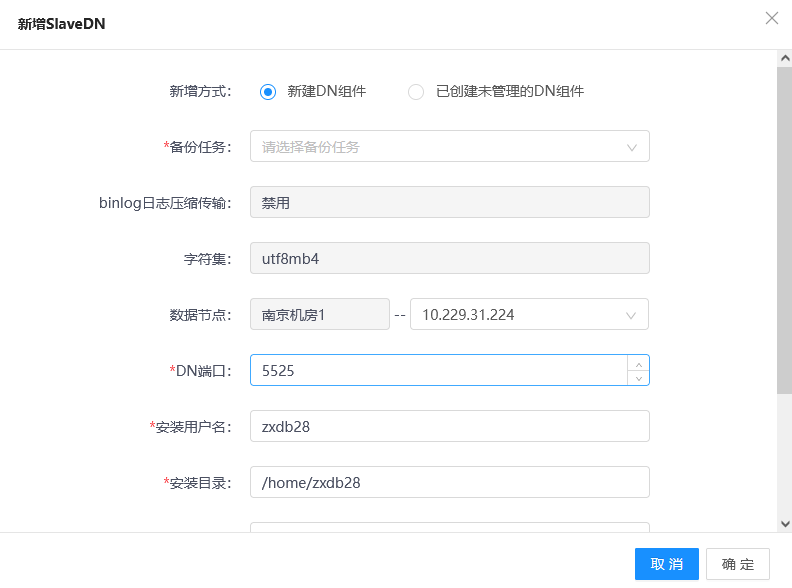

4.在待编辑Team行，单击新增SlaveDN按钮，弹出新增SlaveDN窗口。

SlaveDN可以分为新建DN组件和已创建未管理的DN组件两种新增方式。在配置完相关参数后，点击确定即可开始安装。

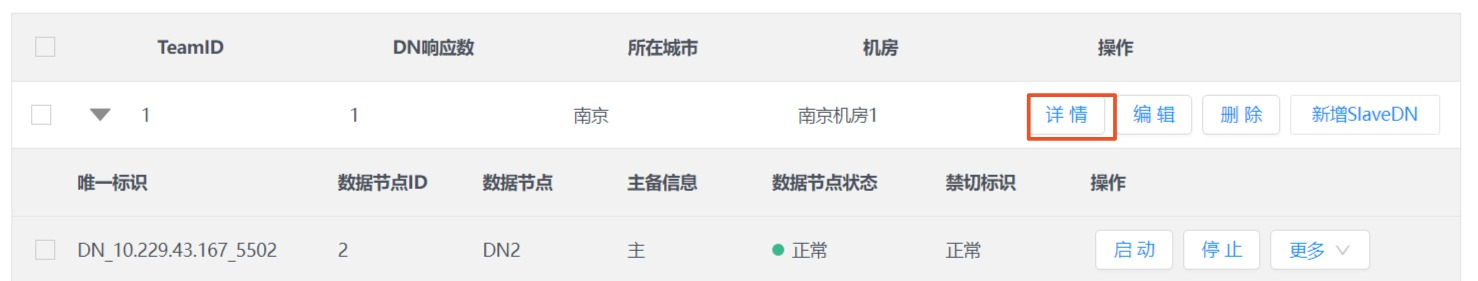

5.返回Team管理界面（详情）。

6.单击详情按钮，查看新增DN的进度，失败的任务可以点击重试按钮进行重试。

摘要

DN状态有启动、停止两种。

● 当DN运行状态为“不可用”时，单击对应的“启动”按钮，可启动该DN组件，对应状态变为正常。

● 当DN运行状态为“正常”时，单击对应的“停止”按钮，可停止DN的运行，对应状态变为不可用。

步骤

1.选择菜单租户管理，进入租户列表界面。

2.在左侧实例树中，展开租户实例。

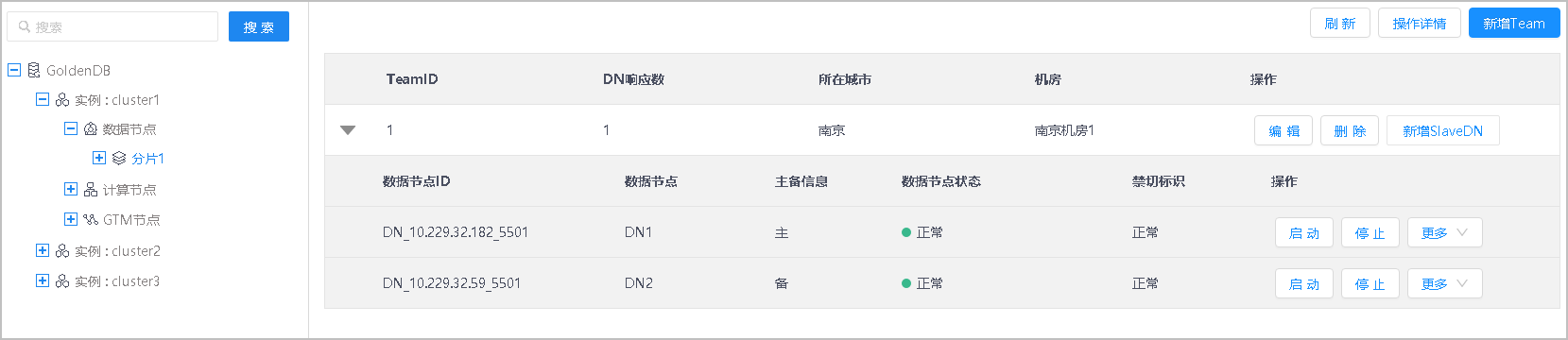

3.单击待管理数据节点的分片，进入Team管理界面。

4.根据需要，对DN执行相应操作。

5.（可选）单击刷新按钮，可刷新DN当前状态。

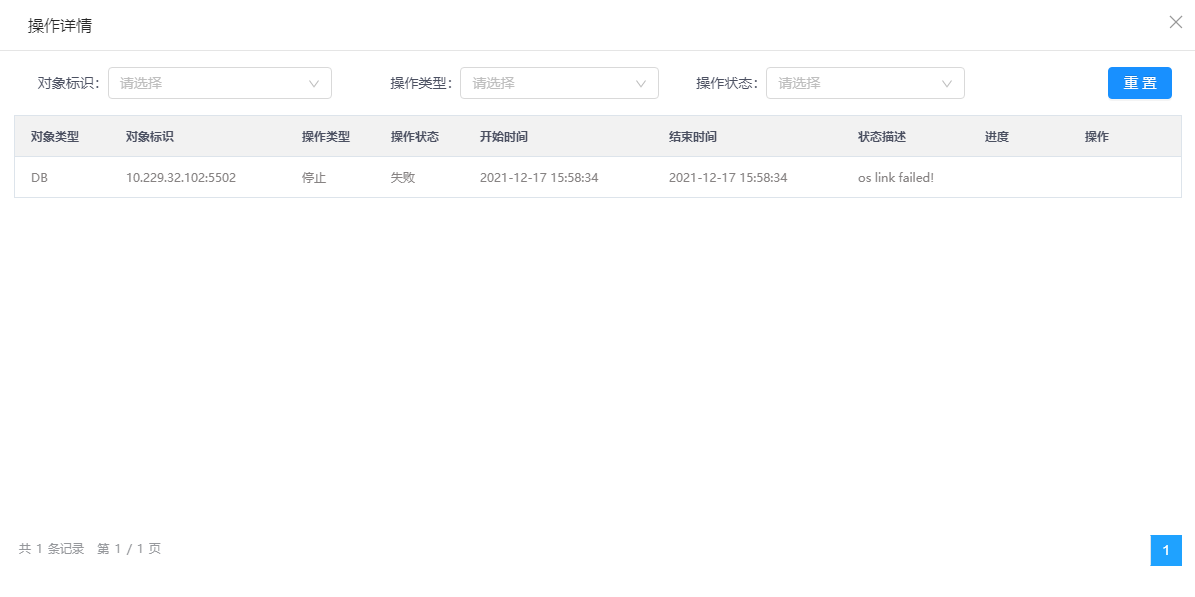

6.单击操作详情按钮，弹出操作详情窗口，可查看DN的管理操作结果。

摘要

可对DN进行删除操作。

步骤

1.选择菜单租户管理，进入租户列表界面。

2.在左侧实例树中，展开租户实例。

3.单击待管理数据节点的分片，进入Team管理界面。

4.在待删除DN行，单击更多，选择删除，弹出操作确认窗口。

5.单击确认按钮，删除该DN。

摘要

查看DN的详细信息，包括属性、配置参数、日志等。

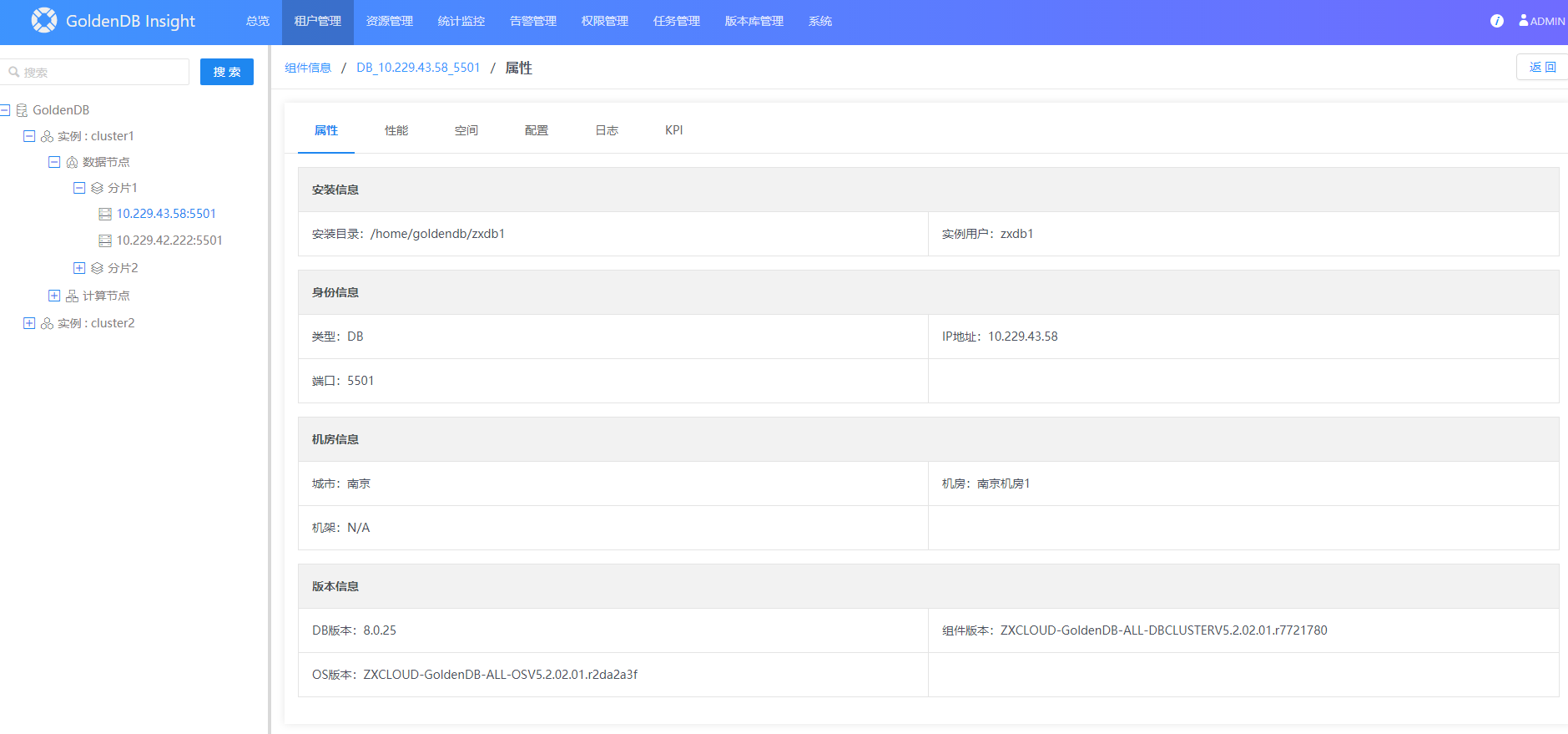

属性页面显示该组件基本信息。

步骤

1.选择菜单租户管理，进入租户列表界面。

2.在左侧实例树中，展开租户实例下的数据节点。

3.单击待查看数据节点分片下的DN，进入DN信息查看界面。

4.可根据需要，查看DN的不同信息。

摘要

新增计算节点有两种模式，全新安装和使用已安装未管理的计算节点加入集群。

步骤

1.选择菜单租户管理，进入租户列表界面。

2.在左侧实例树中，展开租户实例下的计算节点。

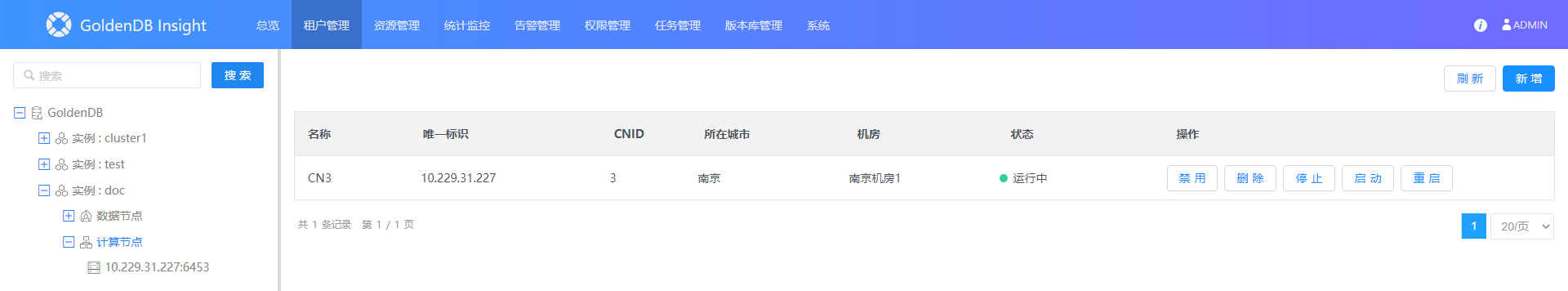

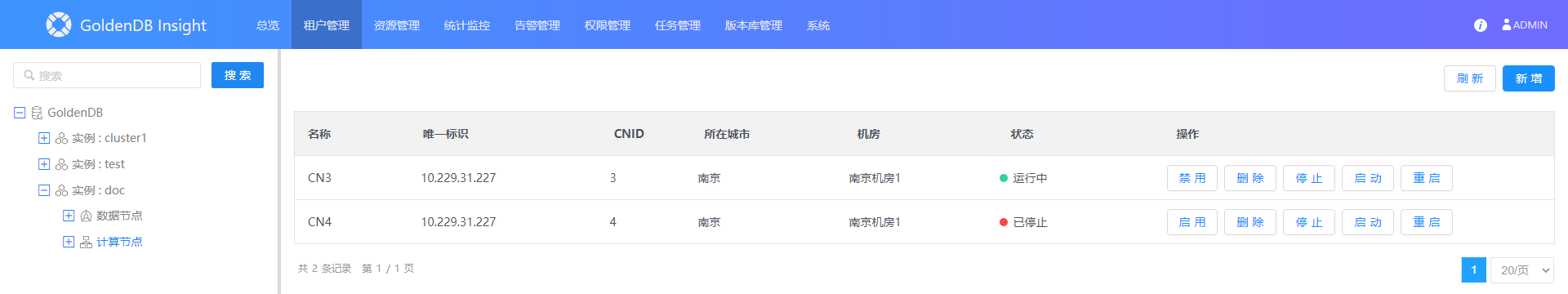

3.单击待管理计算节点，进入CN管理界面。

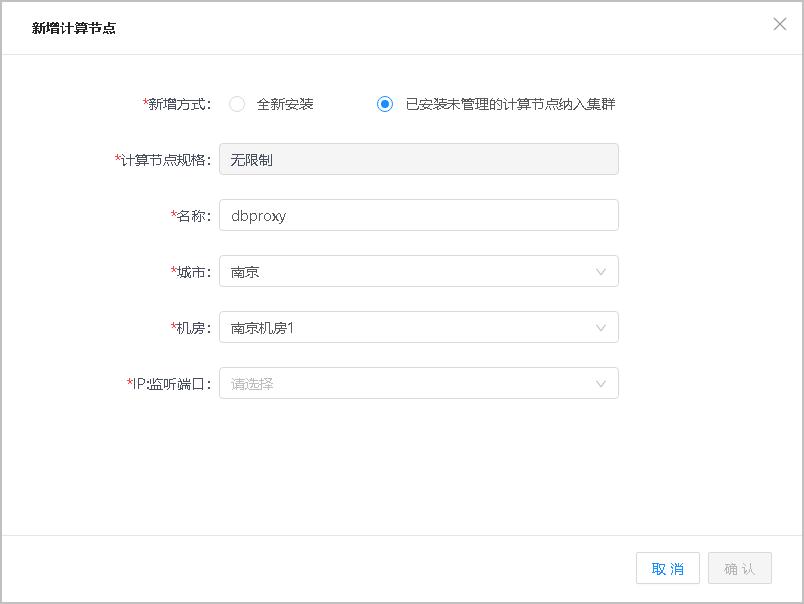

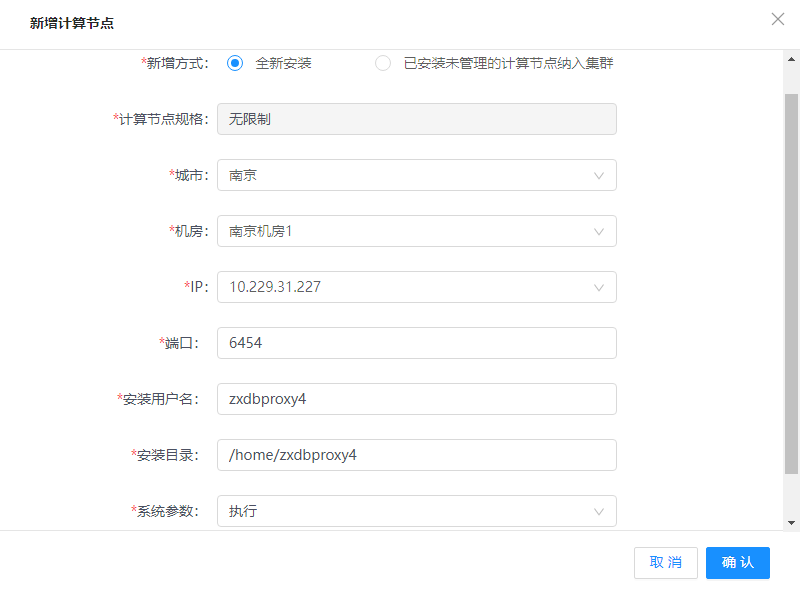

4.单击新增按钮，弹出新增CN窗口。可以选择全新安装和已安装未管理的计算节点纳入集群两种方式。

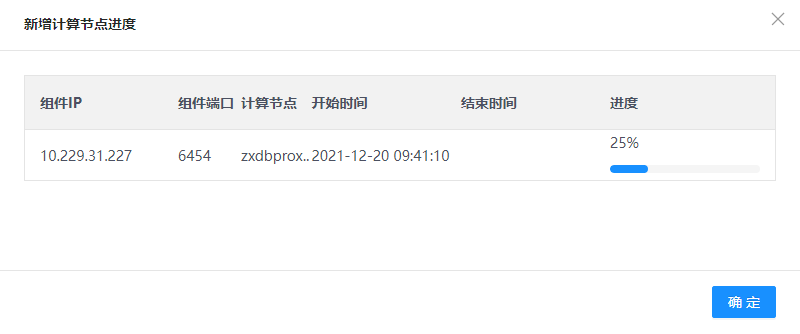

5.设置新增CN参数，单击确认按钮，弹出查看进度窗口。

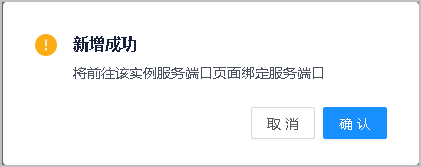

6.安装完成后，单击确定按钮，弹出绑定服务端口提示窗口。

7.（可选）单击确认按钮，进入实例的服务端口页面，绑定服务端口。

摘要

启用或停止计算节点的CN。

步骤

1.选择菜单租户管理，进入租户列表界面。

2.在左侧实例树中，展开租户实例下的计算节点。

3.单击待管理计算节点的分片，进入CN管理界面。

4.根据需要，对CN执行相应操作。

● 启用：

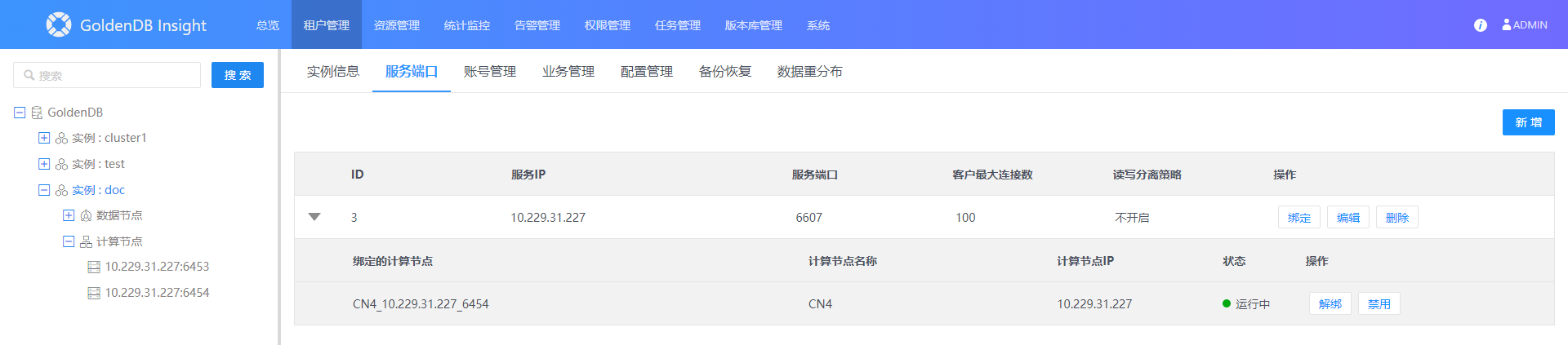

如果是已绑定的CN，直接在计算节点页面待启用CN所在行或者在[租户管理-对应实例]的服务端口页面，单击启用按钮即可。

如果是未绑定的CN，选择[租户管理-对应实例]进入服务端口页面，在对应行点击绑定，选择目标CN后确认，自动会启用。

● 禁用：在服务端口或计算节点页面目标CN点击禁用即可。

● 解绑：

禁用对应CN。只有在禁用的情况下才能进行解绑操作。

在服务端口页面，选择目标CN点击解绑，在弹窗中确认即可。

● 停止：在计算节点页面，选择目标CN点击停止即可。

● 启动：在计算节点页面，选择目标CN点击启动即可。

● 重启：在计算节点页面，选择目标CN点击重启即可。

摘要

删除计算节点的CN。

步骤

1.选择菜单租户管理，进入租户列表界面。

2.在左侧实例树中，展开租户实例下的计算节点。

3.单击待管理计算节点的分片，进入CN管理界面。

4.确保CN处于禁用状态，否则先点击禁用按钮。

5.单击删除按钮，弹出删除提示窗口。

6.输入密码后点击确认按钮，删除该CN。

摘要

删除计算节点的CN。

步骤

1.选择菜单租户管理，进入租户列表界面。

2.在左侧实例树中，展开租户实例下的计算节点。

3.单击待查看计算节点的CN，进入CN查看界面。

4.根据需要，切换到对应的页签，查看相应参数。

摘要

可通过全新安装和已创建未管理的GTM两种方式创建GTM Team。

步骤

1.选择菜单租户管理，进入租户列表界面。

2.在左侧实例树中，展开租户实例下的GTM节点。

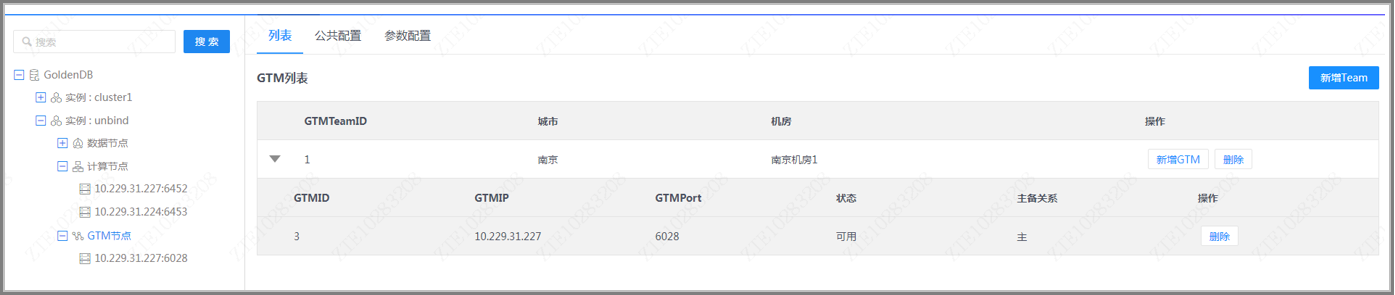

3.单击待管理GTM节点，进入Team管理界面。

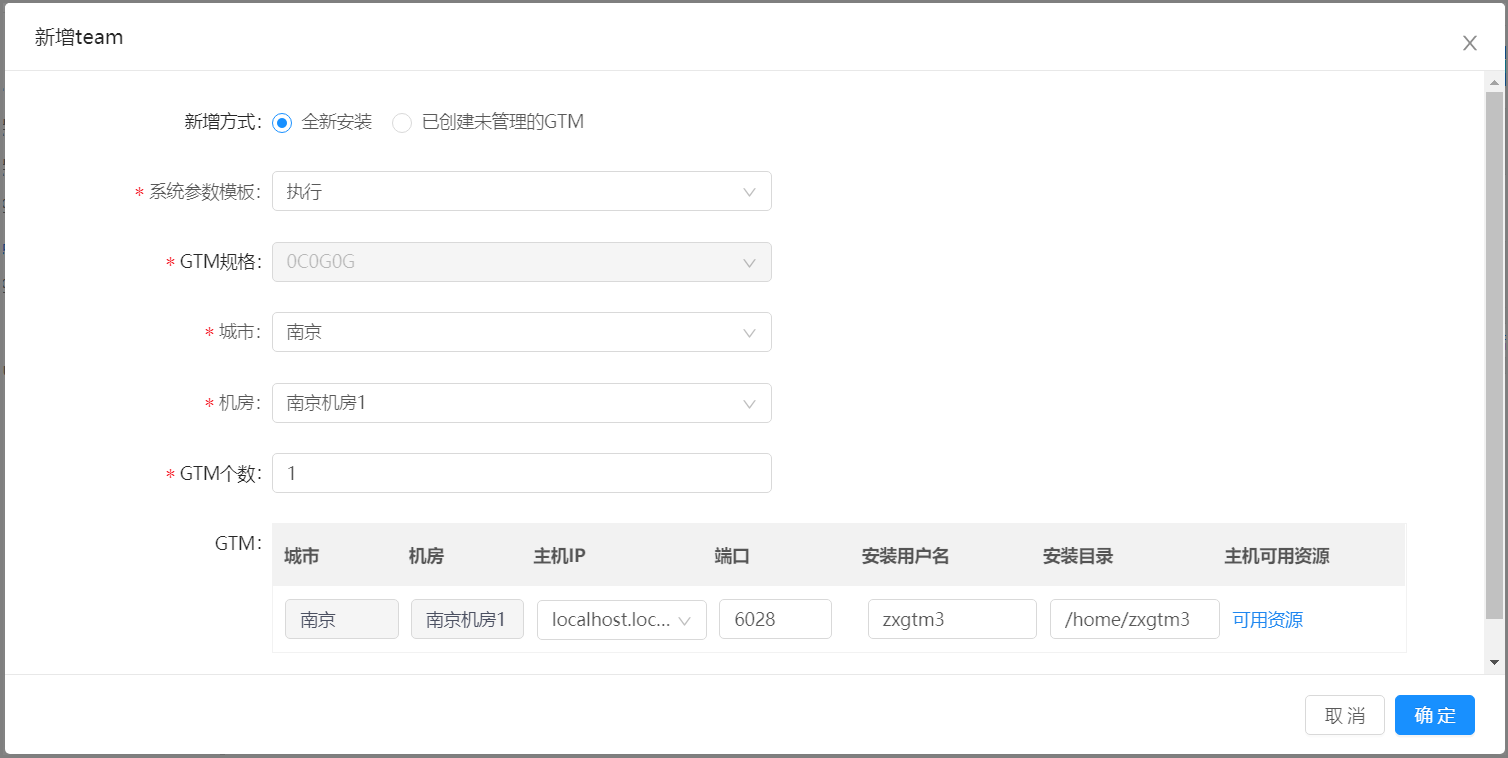

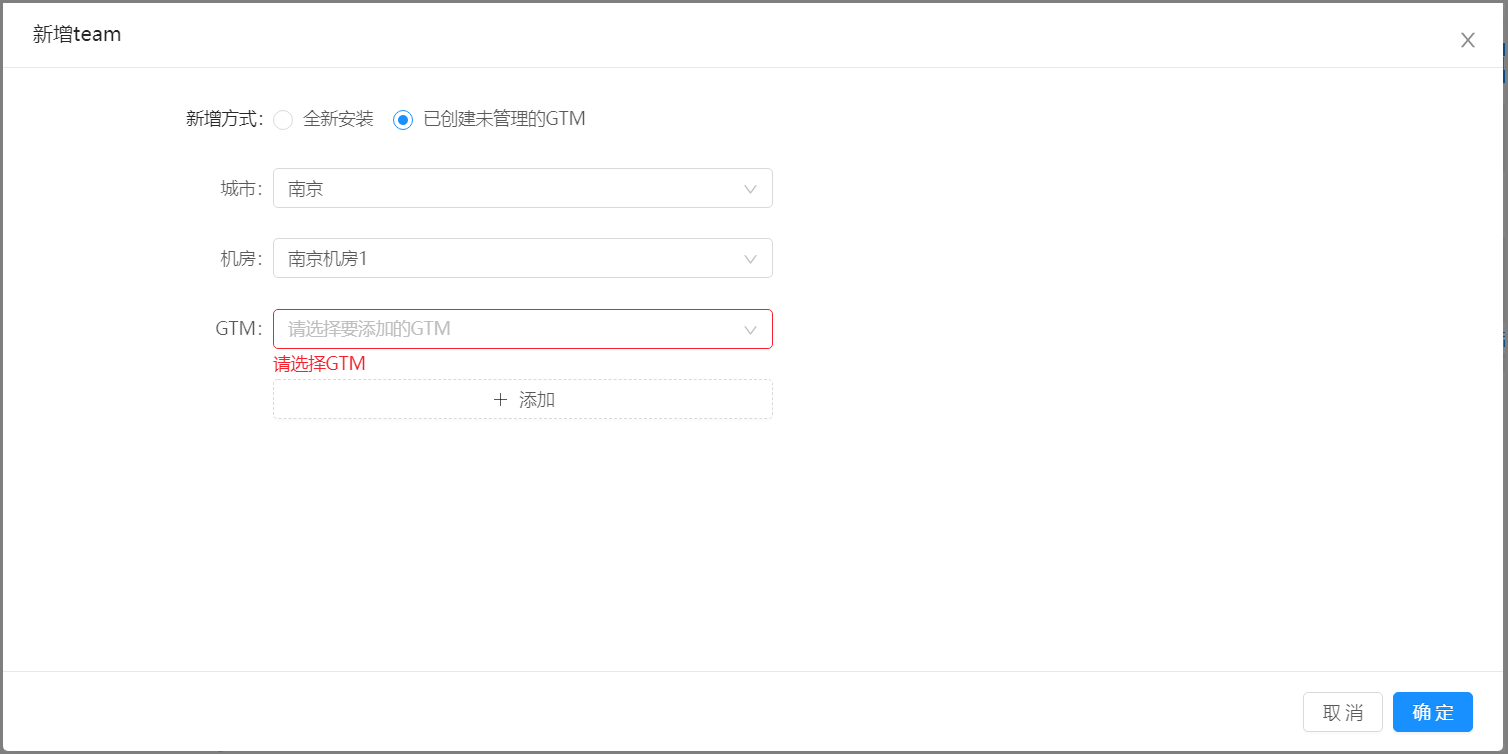

4.单击新增Team按钮，弹出新增Team窗口。

5.设置Team参数，单击确定按钮。

摘要

删除不需要的GTM Team。

步骤

1.选择菜单租户管理，进入租户列表界面。

2.在左侧实例树中，展开租户实例下的GTM节点。

3.单击待管理GTM节点，进入Team管理界面。

4.在待删除Team行，单击删除按钮，弹出删除确认窗口。

5.单击继续按钮。

摘要

可以在Team中添加新的GTM组件，可支持全新安装和新增已安装未管理的GTM组件

步骤

1.选择菜单租户管理，进入租户列表界面。

2.在左侧实例树中，展开租户实例下的GTM节点。

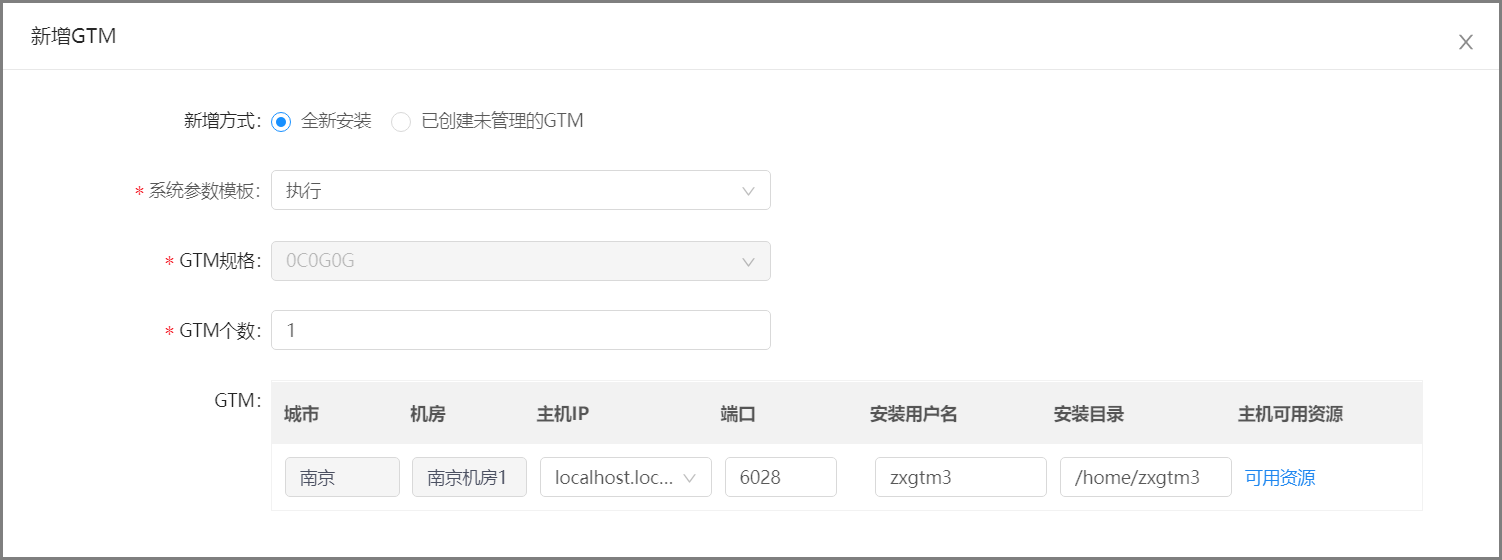

3.点击全新安装，选择是否执行系统参数模板、GTM规格、GTM个数，等待规划完毕，单击确定，进入GTM全新安装。

4.单击待管理GTM节点，进入Team管理界面。

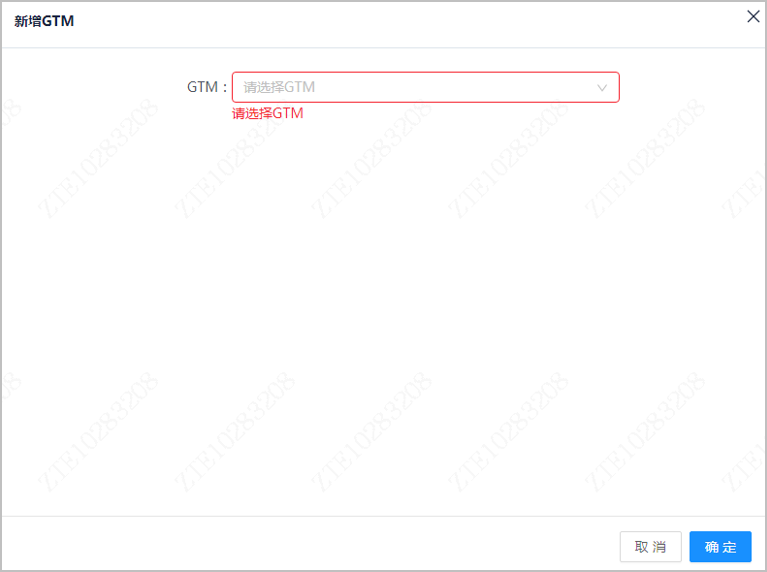

5.在待管理Team所在行，单击新增GTM按钮，弹出新增GTM窗口。

6.选择已安装未管理的GTM，单击确定按钮。

摘要

删除不需要的GTM组件。

步骤

1.选择菜单租户管理，进入租户列表界面。

2.在左侧实例树中，展开租户实例下的GTM节点。

3.3.单击待管理GTM节点，进入Team管理界面。

4.在待删除GTM组件行，单击删除按钮，弹出确认窗口。

5.单击继续按钮

摘要

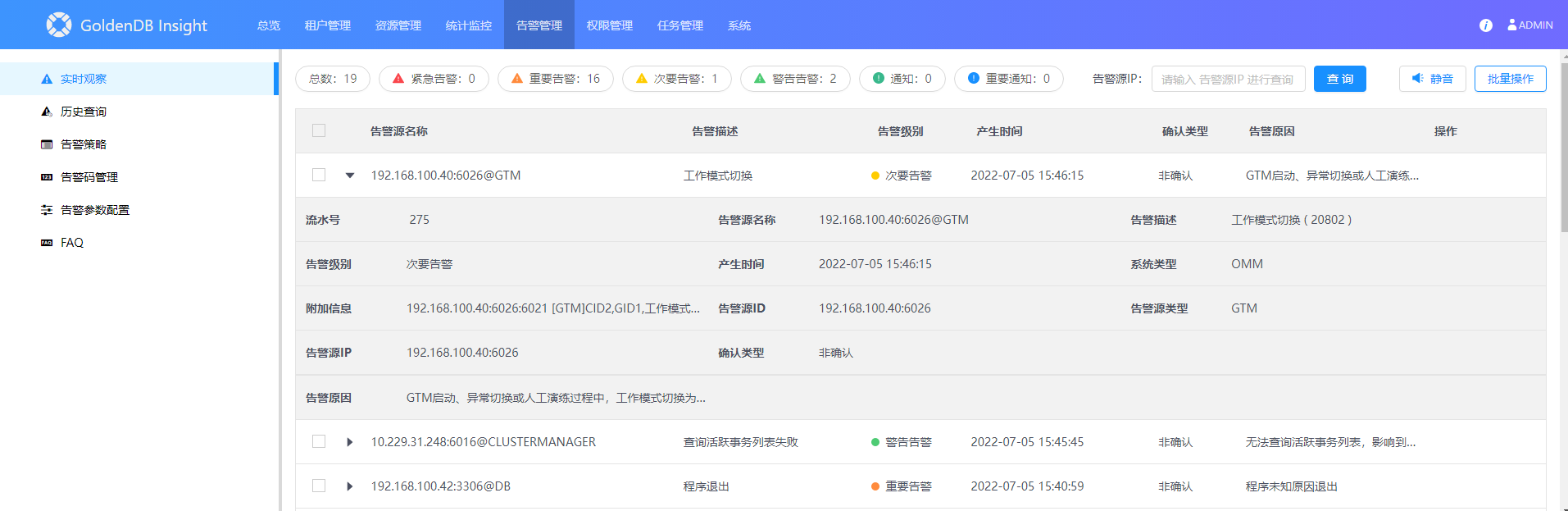

查看当前系统所存在的所有实时告警，并对实时告警进行相应管理操作。

步骤

1.选择菜单租户管理，进入租户列表界面。

2.根据需要，对实时告警执行相应查看操作。

3.勾选待管理的告警（一个或多个），执行相应管理操作。

摘要

在告警历史界面查看历史澳景，历史告警包括：之前恢复的和当前未恢复的所有告警。

步骤

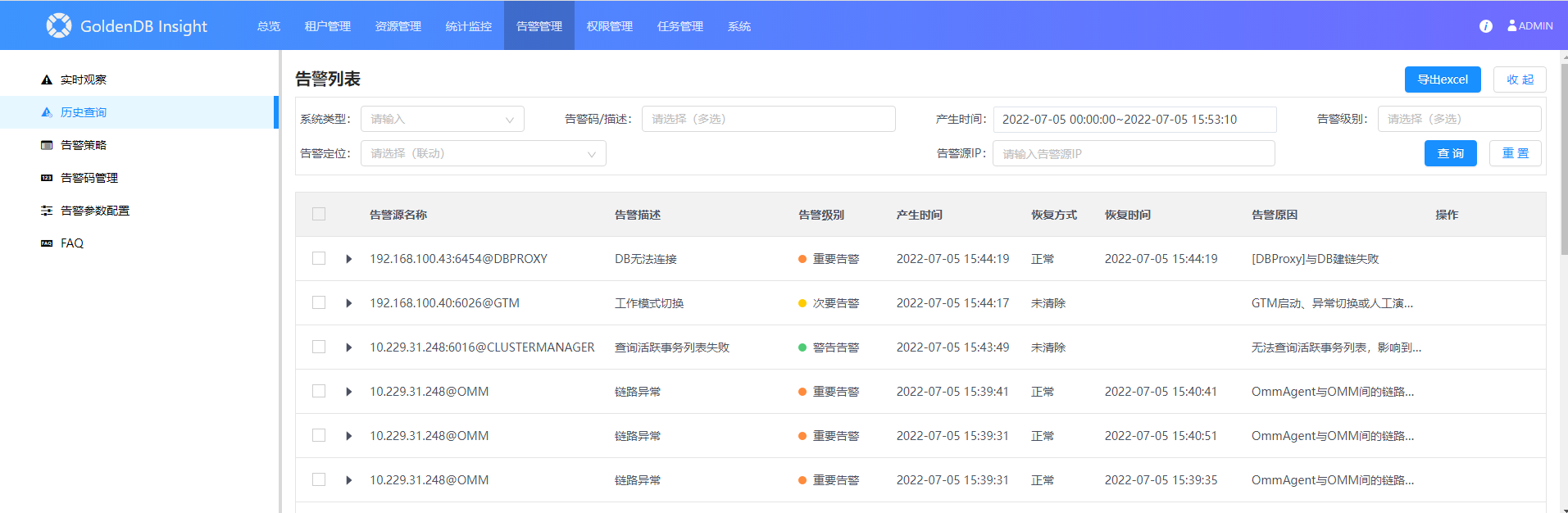

1.选择菜单[告警管理→历史查询]，进入历史查询界面。

2.单击查询按钮，展示查询条件区域。

3.设置查询条件，单击查询按钮，显示出根据条件筛选后的告警记录。

4.单击导出excel按钮，可以将查询的告警信息保存到本地Excel中。
