总有童鞋问，这个流程图图怎么绘制的，这个UML类图用什么工具做的等等，今天给大家推荐一款idea插件PlantUml，来帮助大家快速快速完成绘制。

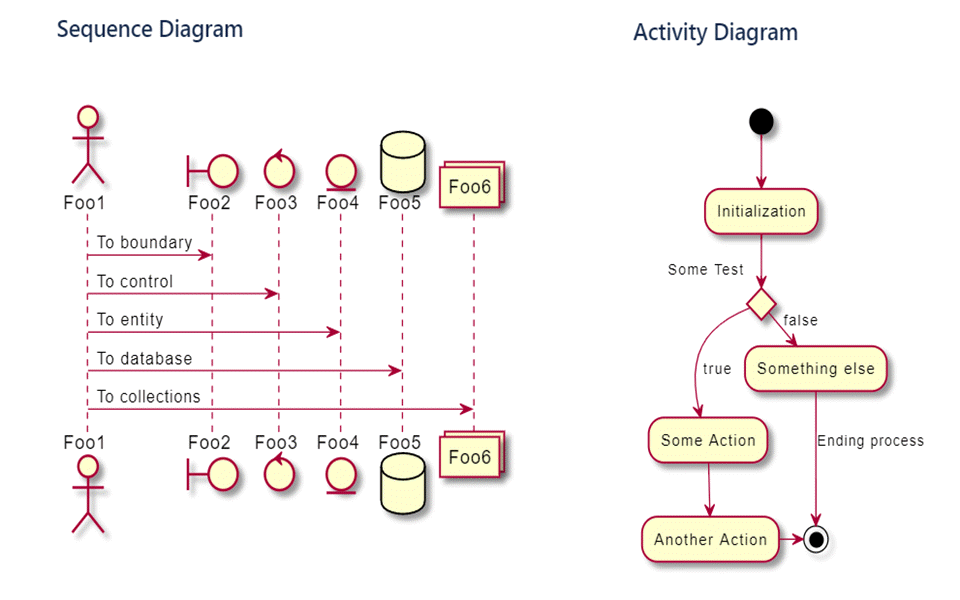

PlantUml是什么 PlantUml是一个支持快速绘制的开源项目。其定义了一套完整的语言用于实现UML关系图的描述，并基于强大的Graphviz图形渲染库进行UML图的生成。绘制的UML图还可以导出为图片,以及通用的矢量SVG格式文件。
PlantUML的优点 完全文本方式编辑，无需控件拖拽，自动调节图元距离，简单美观 与开发平台完全无关，不受平台限制，只要有PlantUML jar包就能生成UML图 支持多种文本编辑器、ide的集成，例如idea、eclipse、notepad++等 作为一个Java coder，通常使用idea作为首选开发工具，我们以idea中的使用为主作介绍
idea安装 PlantUML插件 File -> Settings -> Plugins 搜索 PlantUML ，找到 PlantUML integration 并安装
电脑安装graphviz 下载地址
https://kdocs.cn/l/cl5aZ5QvHe7v 配置环境变量

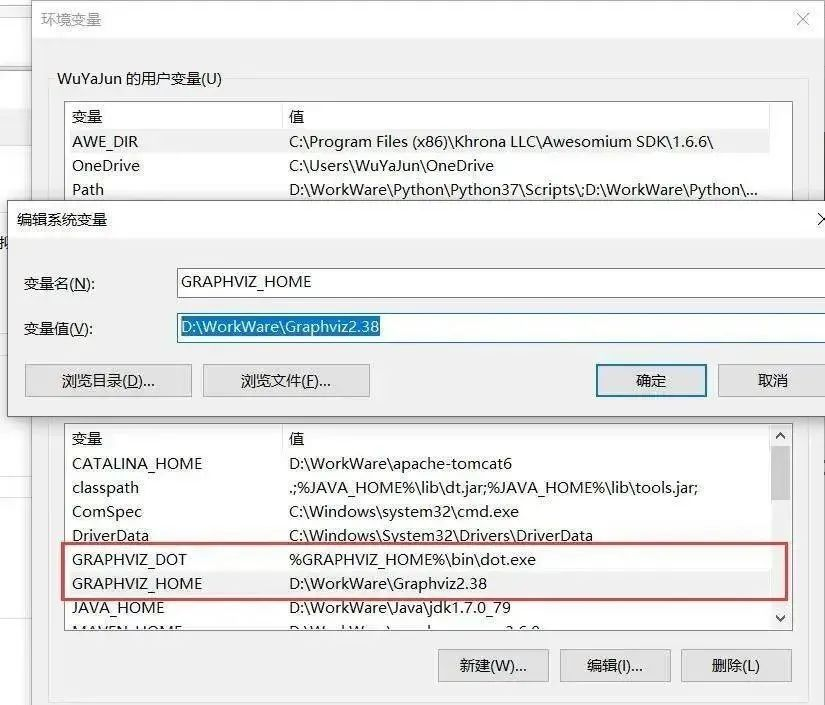

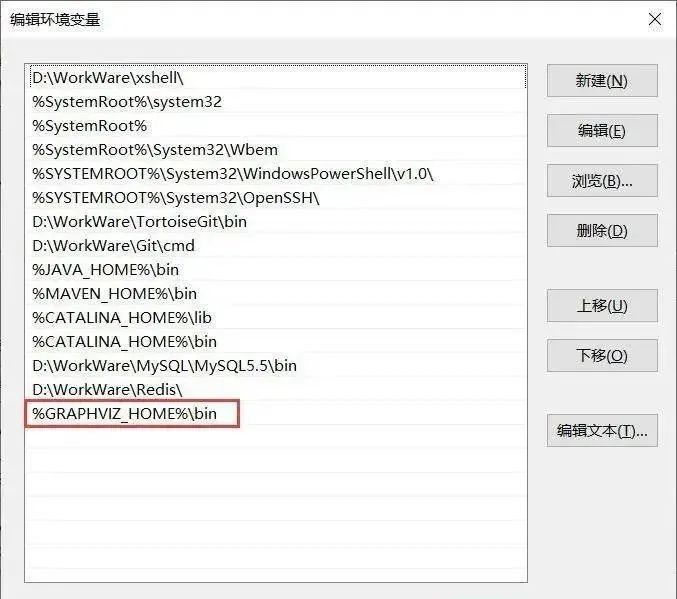

首先添加一个变量名GRAPHVIZ_HOME, 变量值为安装路径 D:\WorkWare\Graphviz2.38 在Path目录下添加 %GRAPHVIZ_HOME%\bin, 多个配置之间要用 “;” 隔开 配置GRAPHVIZ_DOT, 变量值为 %GRAPHVIZ_HOME%\bin\dot.exe
横空出世，比Visio快10倍的画图工具来了。

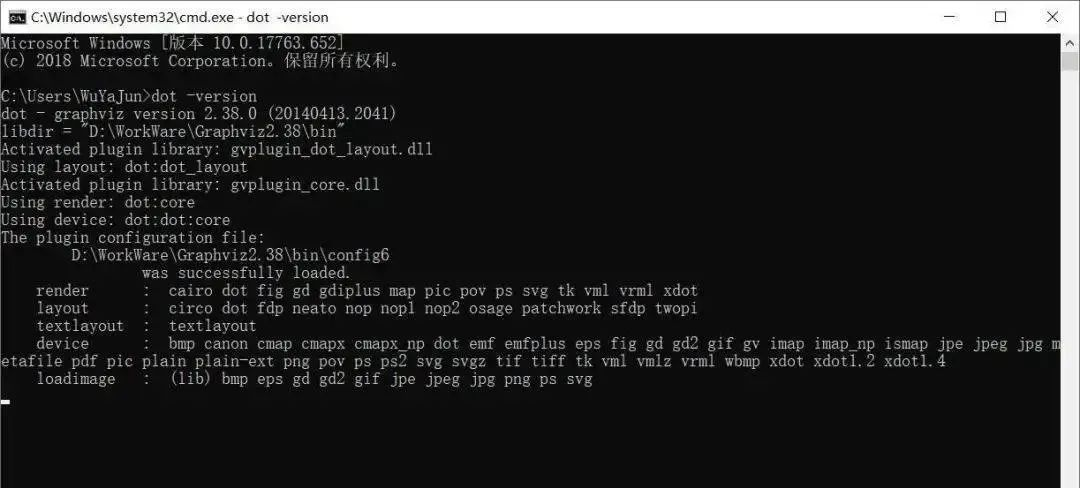

打开windows命令行, 使用dot -version出现以下页面就代表配置正常

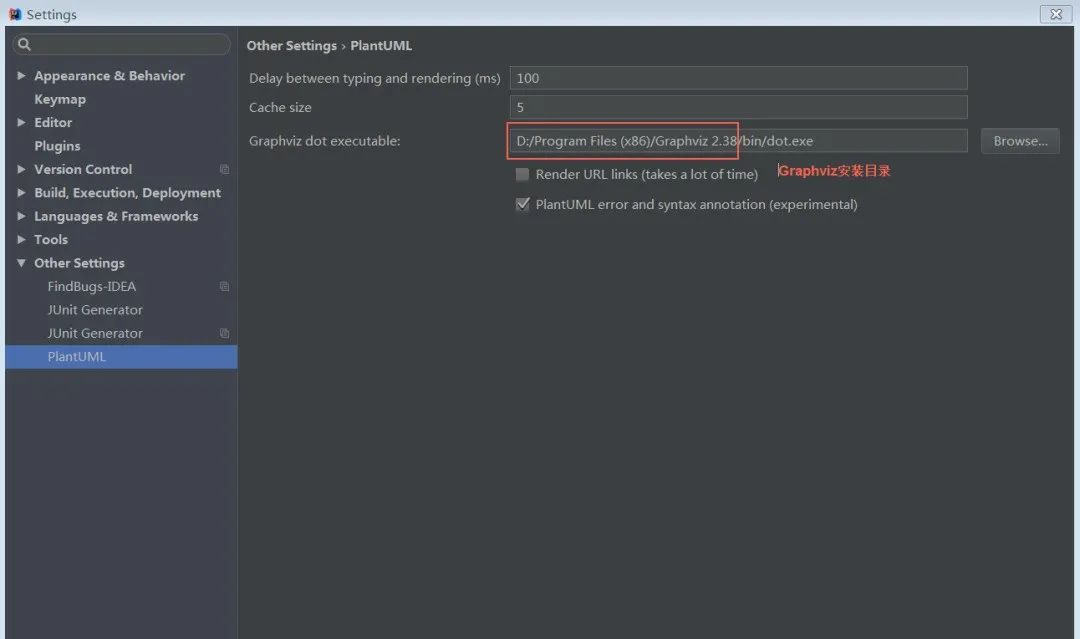

idea 配置graphviz File -> Settings -> Other Settings -> PlantUML

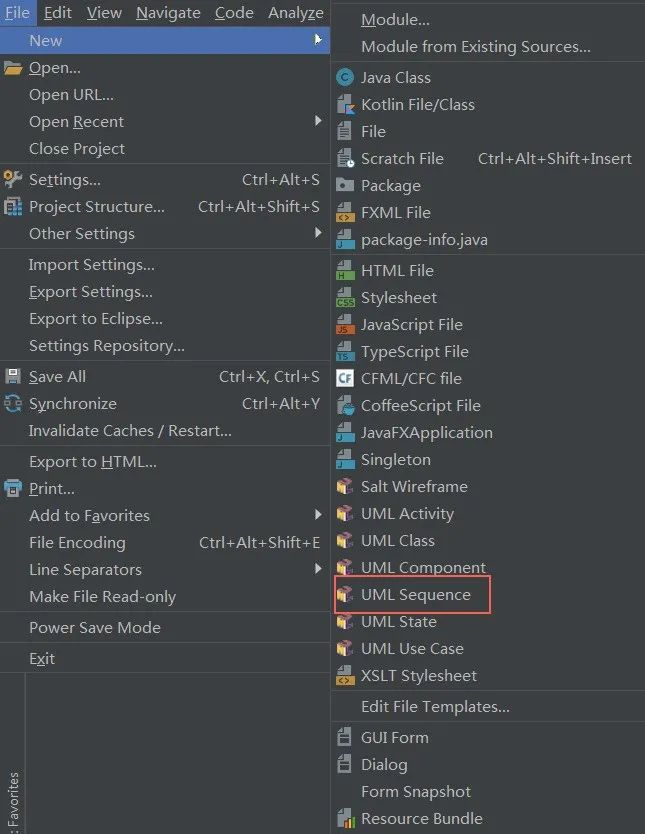

使用plantUML画流程图 新建uml 文件

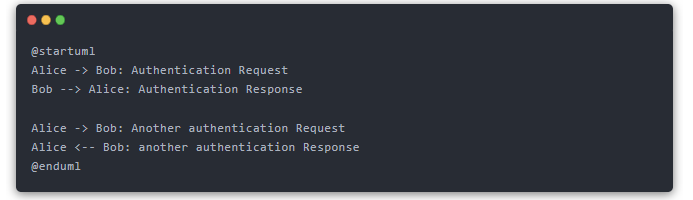

输入测试文字

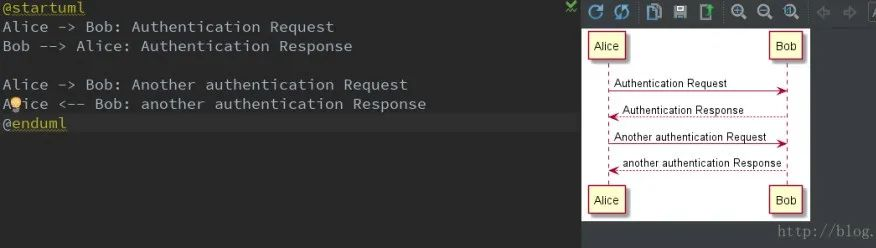

@startuml Alice -> Bob: Authentication Request Bob --> Alice: Authentication Response
Alice -> Bob: Another authentication Request Alice <-- Bob: another authentication Response @enduml 右边会实时现实流程图

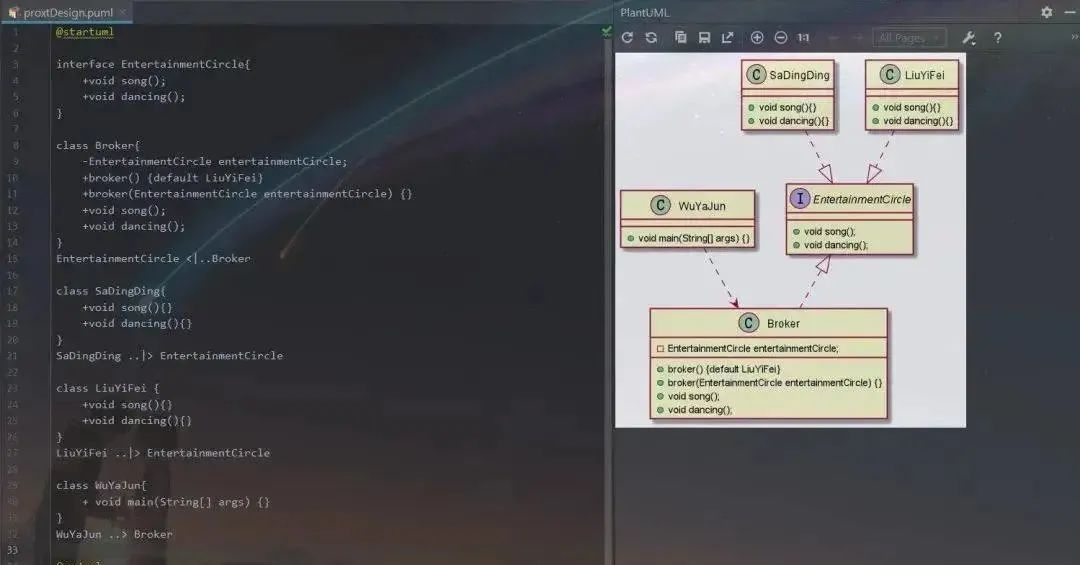

也可以根据所写的类，创建一个UML类图。也可以参考我们前天推荐的方式：IDEA中一个被低估的功能，一键把项目代码绘制成UML类图

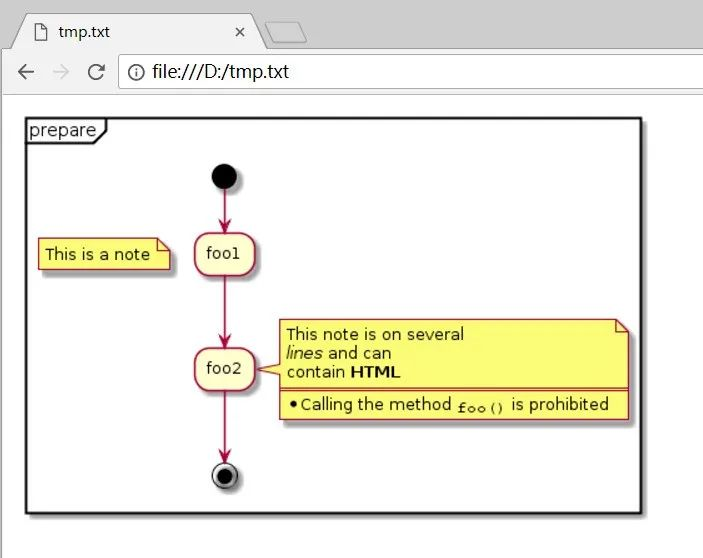

其他 如果不想装graphviz，想直接用，可以下载chrome插件PlantUML Viewer，安装之后直接编辑文本，可以在浏览器直接显示。
