如何计算CNN的感受野？

卷积再回顾

你可能经常看到，两个3x3
的卷积核或者单独一个5x5
的卷积核的感受野大小是相同的。

那么问题来了：

• 为何两者的感受野大小会相同呢？
• 既然相同，那为何大多数时候都选择两个3x3
  的卷积核呢？

对于第一个问题，可以用特征图尺寸计算公式来验证：

假设输入特征图尺寸为10x10
, ，执行普通的卷积，无padding，stride=1，

对于两个3x3
卷积：第一次卷积输出的特征图尺寸为，第二次卷积输出的特征图尺寸为

对于一个5x5
卷积：输出特征图尺寸为

对于第二个问题，答案就是显著降低了参数量。

具体地，对于卷积层而言，需要学习的参数就是卷积核对应的参数。不考虑偏置项，假设输入特征图的通道数为，输出通道数为，对于两个尺寸为3x3
的卷积核而言，所具有的参数量为，二对于一个尺寸为5x5
的卷积核而言，所具有的参数量为。

由此可见，前者拥有更小的参数量。

计算感受野

所谓感受野，就是输出特征图中的某一个像素点能够看到输入特征图区域的大小。通常，我们会将多个卷积层堆叠在一起，因此感受野的概念是某一层相对于另一层来讲的。关于这一点，看完下面的栗子一个就清楚了。

感受野计算公式如下（自顶向下的计算方法）：

F(i,j)表示第i层关于第j层的感受野。

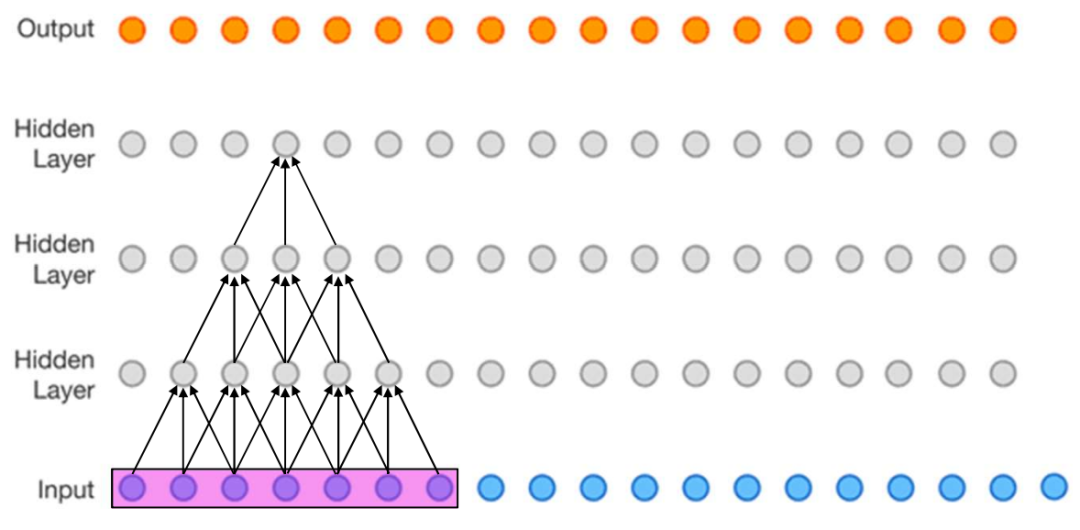

可以通过下面的栗子体会下，其中卷积核尺寸是3，stride是1：

第3个隐藏层关于自身的感受野F(3,3)=1

第3个隐藏层关于第2个隐藏层的感受野是F(3,2)=（1-1）*1+3=3

第3个隐藏层关于第1个隐藏层的感受野是F(3,1)=（3-1）*1+3=5

第3个隐藏层关于输入层的感受野是F(3,0)=（5-1）*1+3=7

第2个隐藏层关于自身的感受野F(2,2)=1

第2个隐藏层关于第1个隐藏层的感受野是F(2,1)=（1-1）*1+3=3

第2个隐藏层关于输入层的感受野是F(2,0)=（3-1）*1+3=5

第1个隐藏层关于自身的感受野F(1,1)=1

第1个隐藏层关于输入层的感受野是F(1,0)=（1-1）*1+3=3

膨胀卷积

为了在不增加参数量的前提下扩大感受野，膨胀卷积出现了。

和普通卷积相比，膨胀卷积就是在卷积核中间插入了一些"空洞"，这些空洞用某个固定值，比如0来表示。因此，膨胀卷积也称为空洞卷积。

这样一来，卷积核携带的参数量并没有变化(因为空洞用固定值进行了填充，这些空洞不需要学习)，但是卷积核的尺寸却因为空洞的存在而变大了，根据上一部分的感受野计算公式可以知道，感受野也随之变大了。

膨胀率为D时，在尺寸为K的卷积核每两个元素之间插入D-1个空洞，于是卷积核的尺寸实际上变成了K+(K-1)*(D-1).

当D为1时，就是普通卷积。

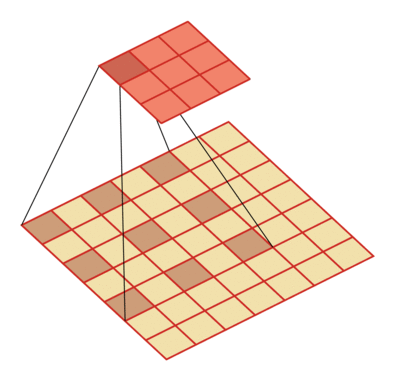

D=2:

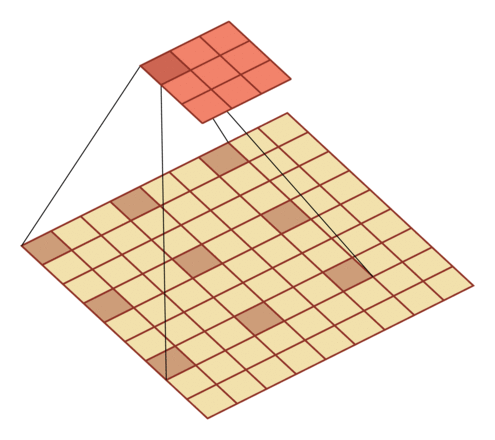

D=3:

注意，当使用膨胀卷积时，感受野计算公式也发生了变化：

以上。
