ResNeXt

在前面的文章中，我们已经介绍了ResNet，Inception的原理及其PyTorch实现。而今天要介绍的ResNeXt，正是在ResNet的基础上，结合Inception得到的。

在Inception中，其多个分支的结构是不同的，就像这样：

ResNeXt的作者提议将每个分支的结构搞成一样的，以减少网络复杂性，便于扩展；再加上一个skip connection，就得到了ResNeXt block。

下面是论文中给出的一个ResNeXt block：

它总共有32个分支，每个分支的结构都是完全相同的，且输入与输出之间做了跳连(skip connection)。

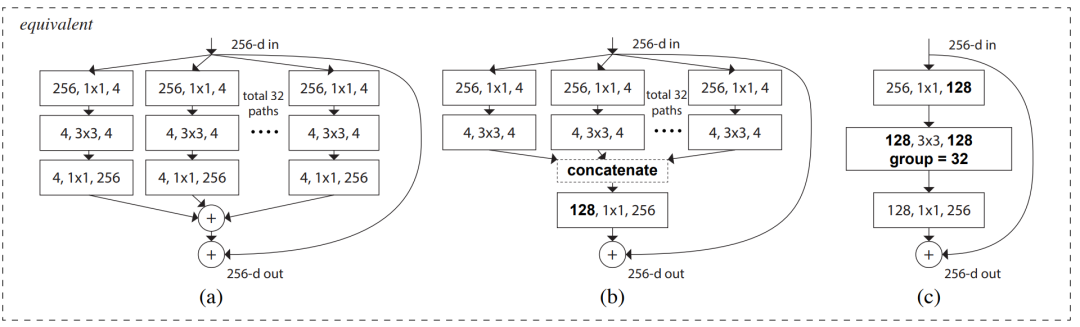

其实，上面的这个结构是可以简化的，作者在论文中指出，以下3种结构是等价的：

因此，为了方便，编码时我们就采用(c)结构。

现在把ResNeXt block的(c)结构单独拎出来：

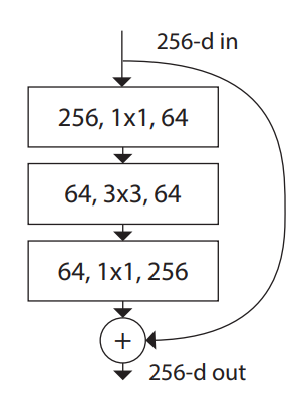

再把ResNet block拿过来：

对比来看，两者在结构上的区别在于，前者的3x3卷积是分组卷积。在论文中，作者将分组数用Cardinality来表示，并且指出：increasing cardinality is more effective than going deeper or wider when we increase the capacity.

ResNet有许多版本，对应的ResNeXt也有许多不同版本。我们之前已经实现过ResNet-50，这里我们将实现ResNeXt-50。

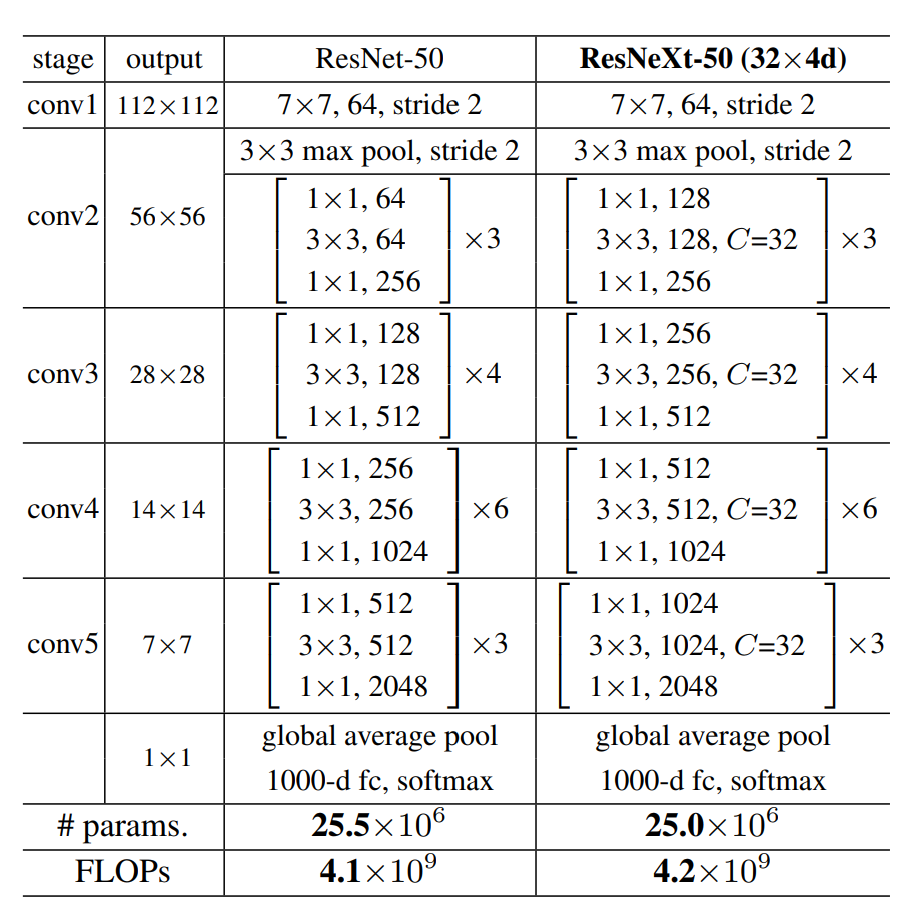

ResNet50和ResNeXt-50的网络结构图如下：

其中的C指的是Cardinality，也就是分组数。

可以看到，除了上面所提到的分组卷积外，ResNeXt-50 block的第一个1x1卷积和3x3卷积的输出特征图个数是ResNet-50对应的二倍。

鉴于此，我们可以很轻松的通过修改ResNet-50的代码来实现ResNeXt-50。

PyTorch 实现 ResNeXt

在实现之前，还有一点需要说明：

在上面的网络结构图中，出现了32x4d
，这里的32指的是分组数，4指的是每个组内的卷积核个数。这两个参数的不同，ResNeXt-50的性能也会有所不同，作者经过实现发现，使用32x4d
的搭配能够取得较好的效果，所以在这里，比"实现ResNeXt-50"更准确的说法是"实现ResNeXt-50(32x4d)"。

首先实现ResNeXt block，也就是网络结构图中conv2
到conv5
都遵循的block：

class block(nn.Module):

    #stride只针对第中间的3x3卷积
    #1x1卷积的stride始终是1，1x1卷积只改变通道数，不改变特征图尺寸
    def __init__(self,in_channels,out_channels,identity_downsample=None,stride=1,groups=1,width_per_group=64):
        super().__init__()
        #groups：分组数
        #width_per_group：每个组内的卷积核个数
        width=int(out_channels*(width_per_group/64))*groups#转换通道数
        self.expansion=4
        self.conv1=nn.Conv2d(in_channels,width,kernel_size=1,stride=1,padding=0)#不改变尺寸
        self.bn1=nn.BatchNorm2d(width)
        self.conv2=nn.Conv2d(width,width,kernel_size=3,stride=stride,padding=1,groups=groups)#stride=2，尺寸减半；stride=1，尺寸不变
        self.bn2=nn.BatchNorm2d(width)
        self.conv3=nn.Conv2d(width,out_channels*self.expansion,kernel_size=1,stride=1,padding=0)#不改变尺寸
        self.bn3=nn.BatchNorm2d(out_channels*self.expansion)
        self.relu=nn.ReLU()
        self.identity_downsample=identity_downsample

    def forward(self,x):
        identity=x
        x=self.conv1(x)
        x=self.bn1(x)
        x=self.relu(x)
        x=self.conv2(x)
        x=self.bn2(x)
        x=self.relu(x)
        x=self.conv3(x)
        x=self.bn3(x)

        if self.identity_downsample is not None:
            identity=self.identity_downsample(identity)
        #残差连接
        x+=identity
        x=self.relu(x)

        return x

上面的代码是从我们之前发过的ResNet文章中复制并加以微小修改得到的。

具体地，添加了两个参数：groups，width_per_group。这两个参数就是上面提到的"分组数"和"每个组内的卷积核个数"。

width=int(out_channels*(width_per_group/64))*groups这句代码实现了将ResNet-50中第一个1x1卷积和3x3卷积的输出特征图个数增加一倍的操作，这样就得到了ResNeXt-50中相应的输出特征图个数。

当这两个参数采用默认值时，就是ResNet-50的block。

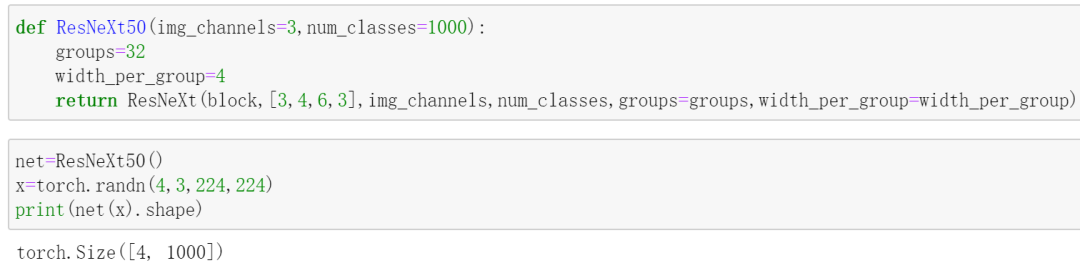

现在来实现完整的ResNeXt-50：

class ResNeXt(nn.Module):#每个残差block重复次数：[3,4,6,3]
    def __init__(self,block,layers,image_channels,num_classes,groups=1,width_per_group=64):
        super().__init__()

        self.in_channels=64

        #conv1
        self.conv1=nn.Conv2d(image_channels,64,kernel_size=7,stride=2,padding=3)
        self.bn1=nn.BatchNorm2d(64)
        self.relu=nn.ReLU()

        self.maxpool=nn.MaxPool2d(kernel_size=3,stride=2,padding=1)

        #ResNet layers: conv2_x,conv3_x,conv4_x,conv5_x
        self.layer1=self._make_layer(block,layers[0],out_channels=64,stride=1,groups=groups,width_per_group=width_per_group)#stride=1? True ;in_channels=out_channels*4?  False
        self.layer2=self._make_layer(block,layers[1],out_channels=128,stride=2,groups=groups,width_per_group=width_per_group)#stride=1? False ;in_channels=out_channels*4?  False
        self.layer3=self._make_layer(block,layers[2],out_channels=256,stride=2,groups=groups,width_per_group=width_per_group)#stride=1? False ;in_channels=out_channels*4?  False
        self.layer4=self._make_layer(block,layers[3],out_channels=512,stride=2,groups=groups,width_per_group=width_per_group)#stride=1? False ;in_channels=out_channels*4?  False

        self.avgpool=nn.AdaptiveAvgPool2d((1,1))
        self.fc=nn.Linear(512*4,num_classes)

    def forward(self,x):
        # 输入x的shape: [4,3,224,224]

        x=self.conv1(x)
        x=self.bn1(x)
        x=self.relu(x)
        #print(x.shape)#torch.Size([4, 64, 112, 112]),经过conv1，尺寸减半

        x=self.maxpool(x)
        #print(x.shape)#torch.Size([4, 64, 56, 56])，经过池化，尺寸减半（严格来说，这个池化层属于conv2_i）
        x=self.layer1(x)
        #print(x.shape)#torch.Size([4, 256, 56, 56])#经过conv2_x，由于stride=1，尺寸不变
        x=self.layer2(x)
        #print(x.shape)#torch.Size([4, 512, 28, 28])#经过conv3_x，由于stride=2，尺寸减半
        x=self.layer3(x)
        #print(x.shape)#torch.Size([4, 1024, 14, 14])#经过conv4_x，由于stride=2，尺寸减半
        x=self.layer4(x)
        #print(x.shape)#torch.Size([4, 2048, 7, 7])#经过conv5_x，由于stride=2，尺寸减半


        x=self.avgpool(x)
        x=x.reshape(x.shape[0],-1)
        x=self.fc(x)

        return x

    #每个layer（conv2_i,conv3_i,conv4_i,conv5_i）都有几个重复块，只需要对第一个重复块做downsample就能做跳连了，其余重复块的尺寸和通道数都不会变，因此直接跳连即可
    def _make_layer(self,block,num_residual_blocks,out_channels,stride,groups,width_per_group):
        identity_downsample=None
        layers=[]
        #只有conv2_x的stride=1，其余都为2
        #原始输入需要做些改变，才能做残差连接
        if stride !=1 or self.in_channels!=out_channels*4:
            #print('stride=1?',stride==1,';in_channels=out_channels*4? ',self.in_channels==out_channels*4)
            identity_downsample=nn.Sequential(nn.Conv2d(self.in_channels,out_channels*4,kernel_size=1,stride=stride),#stride=2时，尺寸减半，通道数变了，做downsample才能做跳连
                                             nn.BatchNorm2d(out_channels*4))#stride=1时，尺寸不变，但通道数变了，此时也需要做downsample，这样才能做跳连
        layers.append(block(self.in_channels,out_channels,identity_downsample,stride,groups,width_per_group))#stride=2，尺寸减半；或者stride=1，尺寸不变，但输出通道数变了。这也就是需要downsample的原因。
        self.in_channels=out_channels*4

        #其余重复块的stride采用默认值1，不改变尺寸
        for i in range(num_residual_blocks-1):
            layers.append(block(self.in_channels,out_channels,groups=groups,width_per_group=width_per_group))

        return nn.Sequential(*layers)
