目标检测中的非极大抑制(NMS)+PyTorch实现

什么是非极大抑制？

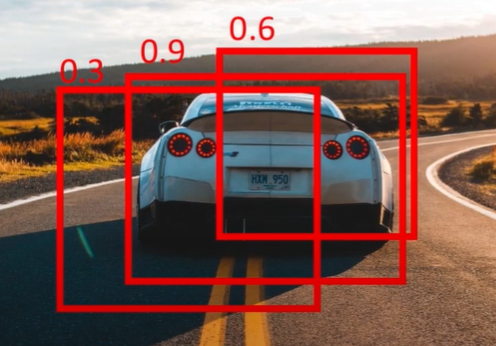

在目标检测中，为了提升召回率，通常的检测结果中会出现一个目标对应多个框的结果。

每个框对应的数字代表置信度，通俗来说，就是代表有多大把握确定框内有目标，取值越大，说明越有把握。

但是，对于我们来说，每个目标只需要一个对应框就足够了，因此需要从这么多框中选出最好的，非极大抑制（NMS）就是用来解决这个问题的。

对于只含有一类目标的图片来说，非极大抑制的步骤如下：

(0)设定一个置信度阈值thres和一个IoU阈值iou_thres，删除置信度小于thres的框；

(1)按照置信度对这些框从大到小排序；

(2)取出置信度最大的框放在一边，并将此框与其余的框求IoU，将IoU大于IoU_thres的框删除；

(3) 重复(1)(2)，最后剩余的框(也就是取出来的框)就是非极大抑制得到的结果。

注意，以上步骤中，最后得到的结果可能不止一个，因为一张图片中可能有多个同类别目标。

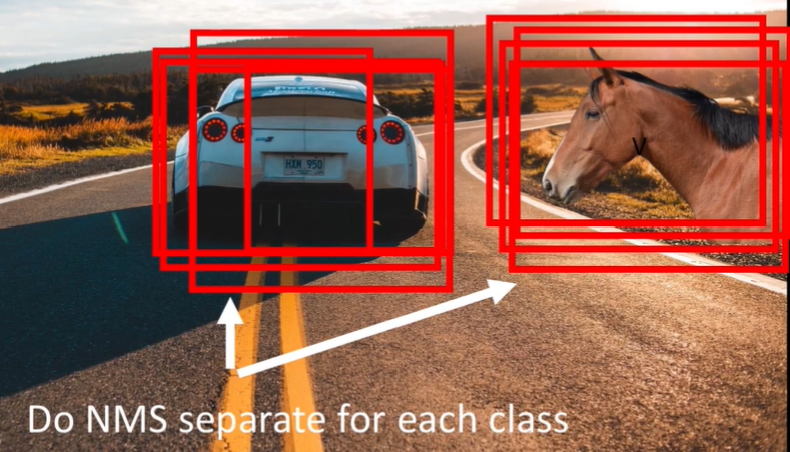

如果是一张图片中含有不止一个类别的目标，只需分别对每个类别的目标重复上面的步骤即可。

下面通过代码实现来加深理解。

非极大抑制的PyTorch实现

关于代码的详细解释已写在注释中：

def nms(bboxes,iou_thres,thres):
    #bboxes:[[1,0.8,x1,y1,x2,y2]，...]，预测的框的集合，每一个子列表代表一个框
    #其中，
    #bboxes[0][0]:预测类别
    #bboxes[0][1]:置信度
    #bboxes[0][2:]:左上角和右下角坐标
    assert type(bboxes)==list

    #去掉置信度小于thres的框
    bboxes=[box for box in bboxes if box[1]>thres]
    #将所有的框按照置信度从大到小排序
    bboxes=sorted(bboxes,key=lambda x:x[1],reverse=True)

    bboxes_after_nms=[]#存储最终保留下来的框

    while bboxes:
        chosen_box=bboxes.pop(0)#拿出当前置信度最大的框
        bboxes_after_nms.append(chosen_box)#将它保存起来，用于返回
        #更新候选框的集合：
        #某个框和刚刚拿出去的框不是同一类别，则保留；
        #某个框和刚刚拿出去的框是同一类别，但是两者iou小于预先设定的iou_thres，也保留。此时该框可能是同一类别的另外一个目标(图片中有多个同类型目标)
        bboxes=[box for box in bboxes if box[0]!=chosen_box[0] \
                or insert_over_union(torch.tensor(chosen_box[2:]),torch.tensor(box[2:]))<iou_thres]
    return bboxes_after_nms

其中用于计算IoU的函数已经在这篇文章中介绍过，这里直接搬过来了

def insert_over_union(boxes_preds,boxes_labels):

    box1_x1=boxes_preds[...,0:1]
    box1_y1=boxes_preds[...,1:2]
    box1_x2=boxes_preds[...,2:3]
    box1_y2=boxes_preds[...,3:4]#shape:[N,1]

    box2_x1=boxes_labels[...,0:1]
    box2_y1=boxes_labels[...,1:2]
    box2_x2=boxes_labels[...,2:3]
    box2_y2=boxes_labels[...,3:4]

    x1=torch.max(box1_x1,box2_x1)
    y1=torch.max(box1_y1,box2_y1)
    x2=torch.min(box1_x2,box2_x2)
    y2=torch.min(box1_y2,box2_y2)


    #计算交集区域面积
    intersection=(x2-x1).clamp(0)*(y2-y1).clamp(0)

    box1_area=abs((box1_x2-box1_x1)*(box1_y1-box1_y2))
    box2_area=abs((box2_x2-box2_x1)*(box2_y1-box2_y2))

    return intersection/(box1_area+box2_area-intersection+1e-6)

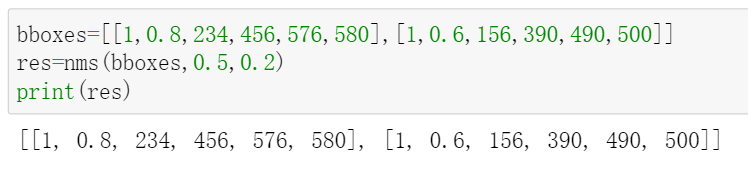

测试一下：

参考：

• [1] https://www.youtube.com/watch?v=YDkjWEN8jNA&list=PLhhyoLH6IjfxeoooqP9rhU3HJIAVAJ3Vz&index=45
• [2] https://towardsdatascience.com/non-maximum-suppression-nms-93ce178e177c
