DolphinScheduler源码分析

海豚调度 2020-09-10

535

本文是基于1.2.0版本进行分析，与最新版本的实现有一些出入，还请读者辩证的看待本源码分析。具体细节可能描述的不是很准确，仅供参考。

1.源码版本

DolphinScheduler-1.2.0版本

2.技术框架

所有模块均采用比较流行的SpringBoot框架

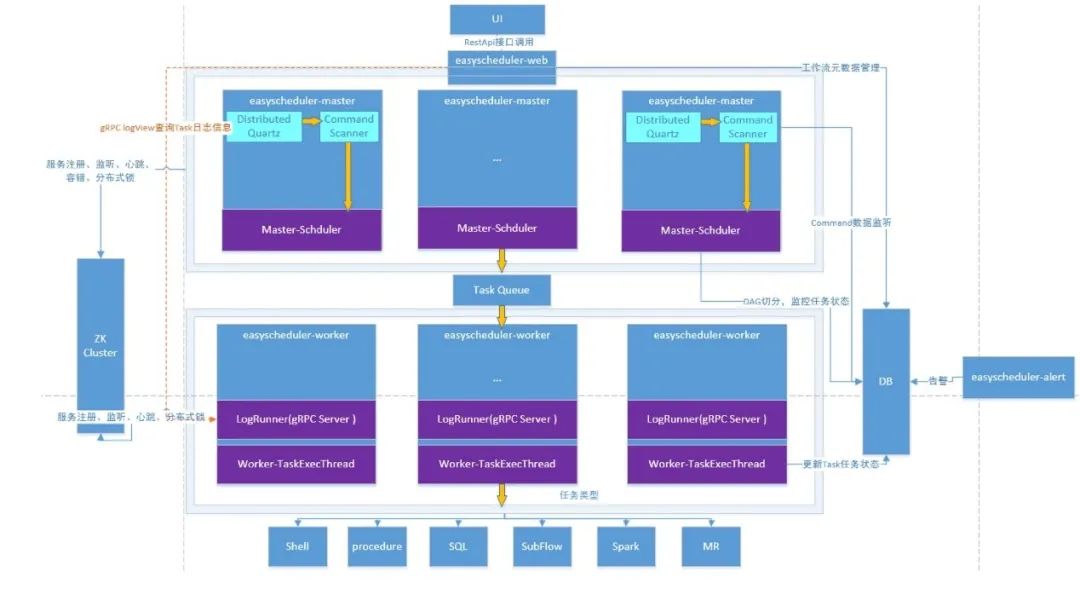

3.架构图

4.重要概念

4.1流程定义

在DolphinScheduler中，作业的DAG被命名为“流程定义”。

4.2流程实例

流程实例是流程定义的实例化，可以通过手动启动或定时调度生成,流程定义每运行一次，产生一个流程实例。流程实例由Master解析流程定义生成。

4.3任务实例

任务实例是流程定义中任务节点的实例化，标识着具体的任务执行状态。

4.4定时

DAG的触发频率。与DAG概念隔离，单独创建、单独管理，一个DAG可以没有与之对应的定时。

5.架构说明

5.1Quartz

内部对Quartz进行了一个封装，org.apache.dolphinscheduler.server.quartz.QuartzExecutors仅仅提供增加、删除作业的基础功能。其作业的状态等信息保存在数据库中以QRTZ_开头的表。

为了将实际作业的定义与Quartz隔离，抽象了一个ProcessScheduleJob类，用它来创建JobDetail。

该类仅仅是根据流程定义的定时等信息创建了一个CommandType.SCHEDULER类型的Command对象，然后插入了数据库，并没有的执行任务的具体逻辑。

5.2MasterSchedulerThread

架构图中有一个CommandScanner，对应到源码中就是org.apache.dolphinscheduler.server.master.runner.MasterSchedulerThread类。

这是一个扫描线程，定时扫描数据库中的 t_ds_command 表，根据不同的命令类型进行不同的业务操作。扫描的SQL如下：

SELECT command.*
FROM t_ds_command command
  JOIN t_ds_process_definition definition
  ON command.process_definition_id = definition.id
WHERE definition.release_state = 1
  AND definition.flag = 1
ORDER BY command.update_time ASC
LIMIT 1

定时的默认是1秒，由Constants.SLEEP_TIME_MILLIS设置。Command的创建与执行是异步的。

MasterSchedulerThread类查询到一个Comamand后将其转化为一个ProcessInstance，交由MasterExecThread进行执行。

MasterSchedulerThread功能比较简单，就是负责衔接Quartz创建的Command，一个桥梁的作用。

5.3MasterExecThread

org.apache.dolphinscheduler.server.master.runner

.MasterExecThread负责执行ProcessInstance，功能主要是DAG任务切分、任务提交监控等其他逻辑处理。

其实DAG切割也比较简单，首先找入度为0的任务（也就是没有任务依赖），放到准备提交队列；任务执行成功后，扫描后续的任务，如果该任务的所有依赖都成功，则执行该任务；循环处理。MasterExecThread随着DAG中所有任务的执行结束而结束。

一个任务执行，会分别占用master和worker各一个线程，这一点不太好。

同样，该线程在一个逻辑处理结束后，也会休眠1秒，由Constants.SLEEP_TIME_MILLIS设置。

当然在MasterExecThread中，也没有执行具体的任务逻辑，只是创建了一个MasterTaskExecThread负责任务的“执行”。

5.4MasterTaskExecThread

org.apache.dolphinscheduler.server.master.runner.

MasterTaskExecThread由MasterExecThread负责创建。其功能主要就是负责任务的持久化，简单来说就是把TaskInstacne信息保存到数据库中，同时如果一个任务满足执行条件，也会把任务ID提交到TaskQueue中的。

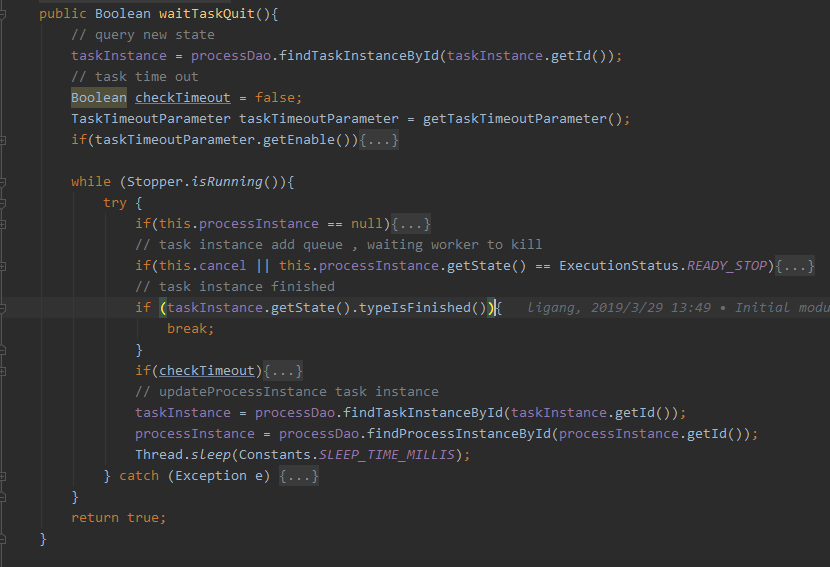

这个线程会每隔1秒（Constants.SLEEP_TIME_MILLIS设置）查询作业的状态，直到作业执行完毕（不管是成功还是失败）。

这样来看，一个任务执行，会占用master2个线程。

5.5TaskQueue

架构图中Master/Worker通信的重要渠道，它把待执行的队列放到了TaskQueue，由Worker获取到之后，执行具体的业务逻辑。根据技术架构介绍，这个TaskQueue是由Zookeeper实现。由此也可以看出，Master、Worker是没有直接的物理交互的。

5.6FetchTaskThread

org.apache.dolphinscheduler.server.worker.runner.FetchTaskThread循环从TaskQueue中获取任务，并根据不同任务类型调用TaskScheduleThread对应执行器。每次循环依旧休眠1秒。

FetchTaskThread会一次性查询所有任务，检查当前是否有任务。这个设计有点不合理。

如果当前有可执行的任务，则一次性取出当前节点剩余可执行任务数量的任务ID。

根据任务ID查询创建TaskInstance，交由TaskScheduleThread具体执行。

由此可见FetchTaskThread每个Worker只有一个，TaskScheduleThread会有很多个。

5.7TaskScheduleThread

org.apache.dolphinscheduler.server.worker.runner.TaskScheduleThread负责任务的具体执行。该线程的逻辑比较清晰，就是构造获取任务相关的文件、参数等信息，创建Process类，执行对应的命令行，然后等待其执行完毕，获取标准输出、标准错误输出、返回码等信息。

5.8LoggerServer

org.apache.dolphinscheduler.server.rpc.LoggerServer跟Worker、Master属于同一级别，都是需要单独启动的进程。这就是一个RPC服务器，提供日志分片查看、刷新和下载等功能。

6.项目结构

6.1模块

dolphinscheduler-ui 前端页面模块
dolphinscheduler-server 核心模块。包括master/worker等功能
dolphinscheduler-common 公共模块。公共方法或类
dolphinscheduler-api Restful接口。前后端交互层，与master/worker交互等功能
dolphinscheduler-dao 数据操作层。实体定义、数据存储
dolphinscheduler-alert 预警模块。与预警相关的方法、功能
dolphinscheduler-rpc 日志查看。提供日志实时查看rpc功能
dolphinscheduler-dist 与编译、分发相关的模块。没有具体逻辑功能

7.源码分析方法

UI功能不分析
从与UI交互的API模块开始着手看
重点分析核心功能
非核心功能仅做了解

8.模块-dolphinscheduler-api

API接口层，主要负责处理前端UI层的请求。该服务统一提供RESTful api向外部提供请求服务。接口包括工作流的创建、定义、查询、修改、发布、下线、手工启动、停止、暂停、恢复、从该节点开始执行等等。

涉及的API太多，不宜深入研究，只研究其大致框架、功能。具体的API列表及其使用方法可查看官方文档。

8.1启动入口

org.apache.dolphinscheduler.api下面有两个类：ApiApplicationServer、CombinedApplicationServer。

从ApiApplicationServer来看就是启动一个SpringBoot应用。

CombinedApplicationServer除了启动一个SpringBoot应用之外，还启动了LoggerServer、AlertServer。

@SpringBootApplication
@ConditionalOnProperty(prefix = "server", name = "is-combined-server", havingValue = "true")
@ServletComponentScan
@ComponentScan("org.apache.dolphinscheduler")
@Import({MasterServer.class, WorkerServer.class})
@EnableSwagger2
public class CombinedApplicationServer extends SpringBootServletInitializer {


    public static void main(String[] args) throws Exception {


        ApiApplicationServer.main(args);


        LoggerServer server = new LoggerServer();
        server.start();


        AlertServer alertServer = AlertServer.getInstance();
        alertServer.start();
    }
}

CombinedApplicationServer与ApiApplicationServer的区别：是否内嵌LoggerServer、AlertServer。而且当server.is-combined-server为true时，会自动启动CombinedApplicationServer。

也不知道是否内嵌的意义在哪里，直接内嵌不好么？

对于SpringBoot应用，接口一般都在controller中。org.apache.dolphinscheduler.api.controller包有以下几个Controller：

AccessTokenController

ProcessInstanceController

AlertGroupController

ProjectController

BaseController

QueueController

DataAnalysisController

ResourcesController

DataSourceController

SchedulerController

ExecutorController

TaskInstanceController

LoggerController

TaskRecordController

LoginController

TenantController

MonitorController

UsersController

ProcessDefinitionController

WorkerGroupController

因为在DolphinScheduler调度中最重要的一个概念就是流程定义，所以我们从ProcessDefinitionController入手简要分析这个模块的基本功能。

8.2ProcessDefinitionController

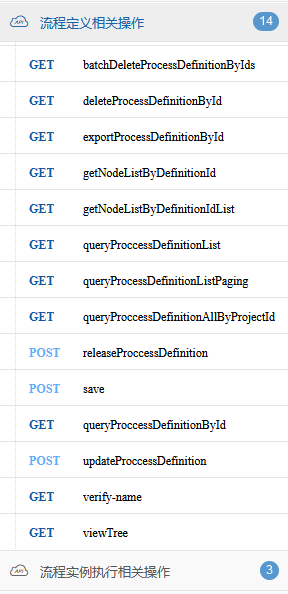

在官方文档中，可以看到org.apache.dolphinscheduler.api.controller.ProcessDefinitionController大概有14个接口。

ProcessDefinitionController中只有一个字段ProcessDefinitionService，从名称以及自身经验来看，可以知道ProcessDefinitionController会负责HTTP请求的参数解析、参数校验、返回值等等，与业务无关的逻辑；具体的业务逻辑会交给ProcessDefinitionService类处理。

由此我们可以类比分析其他所有的controller，都会有一个对应的service处理业务相关的逻辑。

public Result createProcessDefinition(@ApiIgnore @RequestAttribute(value = Constants.SESSION_USER) User loginUser,
                                  @ApiParam(name = "projectName", value = "PROJECT_NAME", required = true) @PathVariable String projectName,
                                  @RequestParam(value = "name", required = true) String name,
                                  @RequestParam(value = "processDefinitionJson", required = true) String json,
                                  @RequestParam(value = "locations", required = true) String locations,
                                  @RequestParam(value = "connects", required = true) String connects,
                                  @RequestParam(value = "description", required = false) String description) {


    try {
        logger.info("login user {}, create  process definition, project name: {}, process definition name: {}, " +
                        "process_definition_json: {}, desc: {} locations:{}, connects:{}",
                loginUser.getUserName(), projectName, name, json, description, locations, connects);
        Map<String, Object> result = processDefinitionService.createProcessDefinition(loginUser, projectName, name, json,
                description, locations, connects);
        return returnDataList(result);
    } catch (Exception e) {
        logger.error(Status.CREATE_PROCESS_DEFINITION.getMsg(), e);
        return error(Status.CREATE_PROCESS_DEFINITION.getCode(), Status.CREATE_PROCESS_DEFINITION.getMsg());
    }
}

上面是createProcessDefinition的源码，逻辑比较清晰，就是接收、校验HTTP的参数，然后调用processDefinitionService.createProcessDefinition函数，返回结果、处理异常。

但这段代码有一个controller与service分隔不清的地方：HTTP返回的结果由谁处理。此处返回结果是由service负责的，service会创建一个Map<String, Object>类型的result字段，然后调用result.put("processDefinitionId",processDefine.getId());设置最终返回的数据。其实个人是不敢苟同这种做法的，严格来说，service只返回与业务相关的实体，HTTP具体返回什么信息应该交由controller处理。

8.3ProcessDefinitionService

org.apache.dolphinscheduler.api.service.ProcessDefinitionService承担流程定义具体的CURD逻辑，调用各种mapper、dao。

public Map<String, Object> createProcessDefinition(User loginUser, String projectName, String name,
                                                       String processDefinitionJson, String desc, String locations, String connects) throws JsonProcessingException {


        Map<String, Object> result = new HashMap<>(5);
        Project project = projectMapper.queryByName(projectName);
        // check project auth
        Map<String, Object> checkResult = projectService.checkProjectAndAuth(loginUser, project, projectName);
        Status resultStatus = (Status) checkResult.get(Constants.STATUS);
        if (resultStatus != Status.SUCCESS) {
            return checkResult;
        }


        ProcessDefinition processDefine = new ProcessDefinition();
        Date now = new Date();


        ProcessData processData = JSONUtils.parseObject(processDefinitionJson, ProcessData.class);
        Map<String, Object> checkProcessJson = checkProcessNodeList(processData, processDefinitionJson);
        if (checkProcessJson.get(Constants.STATUS) != Status.SUCCESS) {
            return checkProcessJson;
        }


        processDefine.setName(name);
        processDefine.setReleaseState(ReleaseState.OFFLINE);
        processDefine.setProjectId(project.getId());
        processDefine.setUserId(loginUser.getId());
        processDefine.setProcessDefinitionJson(processDefinitionJson);
        processDefine.setDescription(desc);
        processDefine.setLocations(locations);
        processDefine.setConnects(connects);
        processDefine.setTimeout(processData.getTimeout());
        processDefine.setTenantId(processData.getTenantId());


        //custom global params
        List<Property> globalParamsList = processData.getGlobalParams();
        if (globalParamsList != null && globalParamsList.size() > 0) {
            Set<Property> globalParamsSet = new HashSet<>(globalParamsList);
            globalParamsList = new ArrayList<>(globalParamsSet);
            processDefine.setGlobalParamList(globalParamsList);
        }
        processDefine.setCreateTime(now);
        processDefine.setUpdateTime(now);
        processDefine.setFlag(Flag.YES);
        processDefineMapper.insert(processDefine);
        putMsg(result, Status.SUCCESS);
        result.put("processDefinitionId",processDefine.getId());
        return result;
    }

研读上面代码我们知道createProcessDefinition大概有以下功能：

‍校验当前用户是否拥有所属项目的权限
校验流程定义JSON是否合法。例如是否有环
构造ProcessDefinition对象插入数据库
设置HTTP返回结果

因为这些都不是核心逻辑，都不再深入展开。

ProcessDefinitionService的功能非常不合理，居然还有鉴权的功能，按照我的理解，有一个校验、插入数据库的功就可以了，其他的功能都可以抛出去。

dolphinscheduler-api其他的功能都不在分析，因为到此流程定义信息已经写入到了数据库，跟API模块已经没有关系了。但需要知道ProcessDefinition对象插入到了哪张表，这样才知道如何查询、更新这个表的。这个表就是前后台逻辑交互的关键。从ProcessDefinition定义可以看出，数据最终插入了t_ds_process_definition表。

@Data
@TableName("t_ds_process_definition")
public class ProcessDefinition

其实也可以不用关注具体插入到了哪张表，好像只需要关系哪个地方用ProcessDefinitionMapper查询了数据就行了。

但根据之前的概念定义，我们知道每个流程定义是需要靠“定时”周期性触发的，这样的话我们可以猜测，系统并不会直接用ProcessDefinitionMapper查询流程定义，而是会根据定时关联的ProcessDefinition来调起DAG。这一点在MasterSchedulerThread的分析中已经可以看出来了。

8.4SchedulerController与SchedulerService

考虑到Controler逻辑非常简单（不合理），此处将controller和service合并分析。

同样SchedulerController几乎没有什么逻辑，全都交给了SchedulerService层。这里只分析SchedulerService.insertSchedule，简单浏览代码后，可以发现它跟createProcessDefinition逻辑差不多：

‍校验当前用户是否拥有所属项目的权限
校验流程定义JSON是否合法。例如是否有环
构造Schedule对象插入数据库
设置HTTP返回结果

当然除了上面4点还查询、更新了ProcessDefinition，主要是将Schedule和ProcessDefinition进行关联。

9.模块-dolphinscheduler-server

9.1MasterSchedulerThread

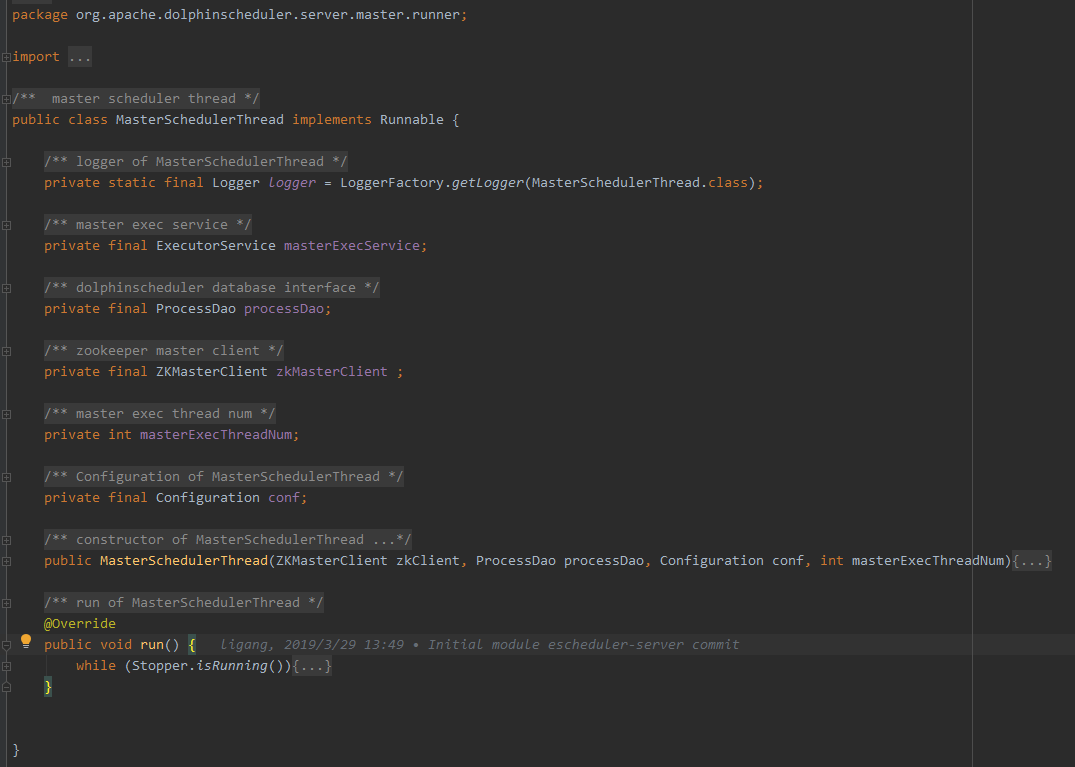

以上是MasterSchedulerThread类的概览图。

MasterSchedulerThread实现Runnable接口，很明显主要的逻辑应该在run方法内，而且根据经验以及前面的分析可以知道，这个方法内是一个“死”循环，且为了避免CPU飙升，会休眠一小段时间。

下面我们逐步展开、分析MasterSchedulerThread类

从上图简单分析，总结一下run的逻辑：

调用OSUtils.checkResource，检查当前资源（内存、CPU）。
资源超出阈值，则休眠1秒进入下一次循环。
检查zookeeper是否连接成功
获取一个InterProcessMutex锁（分布式的公平可重入互斥锁）。也就是只有一个master可以获取到这个锁
查询一个Command，不为null时进行后续逻辑。
休眠1秒，进入下一次循环
进入下一次循环之前，释放InterProcessMutex锁

在深入分析run之前，先简单分析一下 Stopper.isRunning() 的逻辑。

/**
 *  if the process closes, a signal is placed as true, and all threads get this flag to stop working
 */
public class Stopper {


  private static volatile AtomicBoolean signal = new AtomicBoolean(false);


  public static final boolean isStoped(){
    return signal.get();
  }


  public static final boolean isRunning(){
    return !signal.get();
  }


  public static final void stop(){
    signal.getAndSet(true);
  }
}

其逻辑非常简单，就是用一个原子布尔值，标志当前进程是否要退出。如果收到了退出信号，则signal为true，该进程内所有的线程都退出当前循环。

下面我们来分析查询到一个Command之后的逻辑：

if (command != null) {
    logger.info(String.format("find one command: id: %d, type: %s", command.getId(),command.getCommandType().toString()));


    try{
        processInstance = processDao.handleCommand(logger, OSUtils.getHost(), this.masterExecThreadNum - activeCount, command);
        if (processInstance != null) {
            logger.info("start master exec thread , split DAG ...");
            masterExecService.execute(new MasterExecThread(processInstance,processDao));
        }
    }catch (Exception e){
        logger.error("scan command error ", e);
        processDao.moveToErrorCommand(command, e.toString());
    }
}

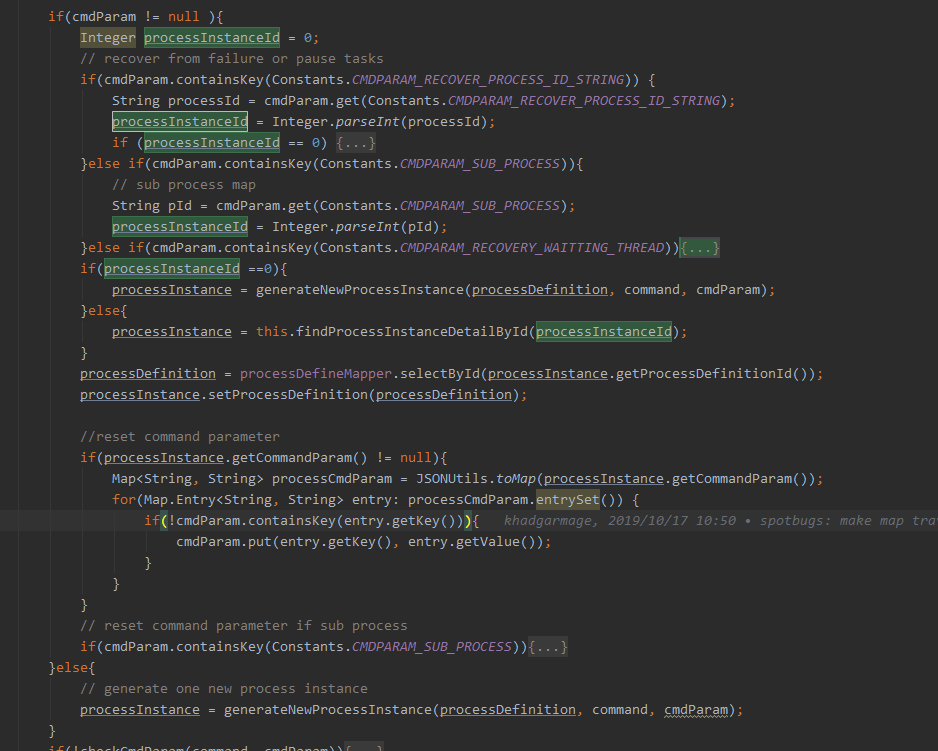

其实就是根据Command创建了一个ProcessInstance（流程实例），之前也分析过，流程定义是由Scheduler自动创建的，而Quartz已经根据Schedule信息创建了Command保存到了数据库。至此，流程定义与定时的关联逻辑就已经串起来了。

创建流程实例的时候传入了当前可用（masterExecThreadNum - activeCount）的线程数量，如果满足当前dag，则返回ProcessInstance，否则返回null。

ProcessInstance最终交由MasterExecThread去执行。

至此MasterSchedulerThread类的主要逻辑如下：

调用OSUtils.checkResource，检查当前资源（内存、CPU）。
资源超出阈值，则休眠1秒进入下一次循环。
检查zookeeper是否连接成功
获取一个InterProcessMutex锁（分布式的公平可重入互斥锁）。也就是只有一个master可以获取到这个锁
查询一个Command，如果当前线程数够用，则创建一个流程实例（ProcessInstance），交给MasterExecThread线程处理。
休眠1秒，进入下一次循环
进入下一次循环之前，释放InterProcessMutex锁

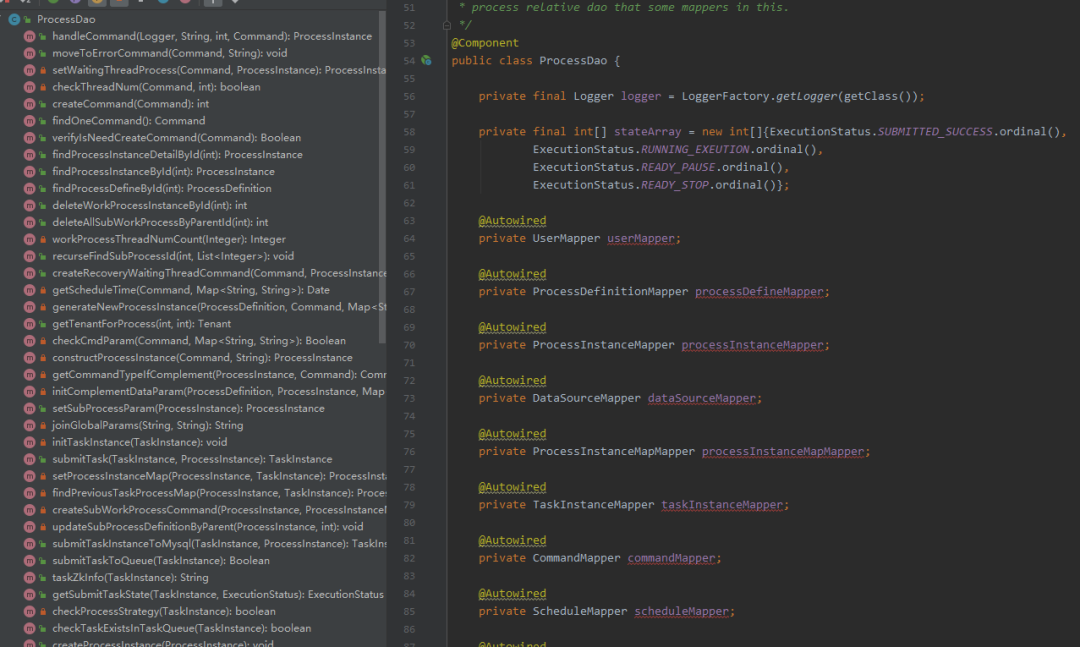

在结束MasterExecThread的源码分析之前，我们再简要分析一下这个类比较重要的一个字段：processDao。

这个类，可以看成是与流程定义相关的操作集合，与流程定义存储相关的操作、逻辑的集合。

processDao.moveToErrorCommand需要稍微注意一下，在异常情况下，它把Command从原来的表中删除，然后插入到了t_ds_error_command表。

但个人感觉其定义不是非常清晰。如果是mapper的一个全集，则其他任何地方都不应该再调用mapper，事实又不是这样；如果只是流程定义相关的操作，其功能又过于大。

9.2MasterExecThread

与MasterSchedulerThread一样，MasterExecThread也是实现了Runnable的线程类，不过我们先来看MasterExecThread的构造函数。

public MasterExecThread(ProcessInstance processInstance,ProcessDao processDao){
    this.processDao = processDao;


    this.processInstance = processInstance;


    int masterTaskExecNum = conf.getInt(Constants.MASTER_EXEC_TASK_THREADS,
            Constants.defaultMasterTaskExecNum);
    this.taskExecService = ThreadUtils.newDaemonFixedThreadExecutor("Master-Task-Exec-Thread",
            masterTaskExecNum);
}

taskExecService这个字段非常重要，它是一个固定大小（20）的后台线程池。这意味着，一个DAG最大的并发任务数就是20。

另外细心的读者发现，conf字段是一个static字段，在static代码块初始化的。为啥不从MasterSchedulerThread传过来呢？我还以为要自动reload呢，结果也没有。

static {
    try {
        conf = new PropertiesConfiguration(Constants.MASTER_PROPERTIES_PATH);
    }catch (ConfigurationException e){
        logger.error("load configuration failed : " + e.getMessage(),e);
        System.exit(1);
    }
}

配置这种字段，完全可以全局唯一，到处传参，没必要在new一个。一般情况下这个类的内容也不会修改。

下面分析该类的run方法。

@Override
public void run() {


    // process instance is null
    if (processInstance == null){
        logger.info("process instance is not exists");
        return;
    }


    // check to see if it's done
    if (processInstance.getState().typeIsFinished()){
        logger.info("process instance is done : {}",processInstance.getId());
        return;
    }


    try {
        if (processInstance.isComplementData() &&  Flag.NO == processInstance.getIsSubProcess()){
            // sub process complement data
            executeComplementProcess();
        }else{
            // execute flow
            executeProcess();
        }
    }catch (Exception e){
        logger.error("master exec thread exception: " + e.getMessage(), e);
        logger.error("process execute failed, process id:{}", processInstance.getId());
        processInstance.setState(ExecutionStatus.FAILURE);
        processInstance.setEndTime(new Date());
        processDao.updateProcessInstance(processInstance);
    }finally {
        taskExecService.shutdown();
        // post handle
        postHandle();
    }
}

分析源码后，简要总结其逻辑如下：

判断processInstance是否为null。为null则退出
判断processInstance是否已经完成（成功、报错、取消、暂停、等待）
判断是否为补数。是则走补数的逻辑
执行当前流程定义实例（executeProcess）
调用taskExecService.shutdown()，等待所有线程正常退出

感觉第一步有点多此一举。

executeProcess按顺序调用了prepareProcess、runProcess、endProcess三个方法，简单来说就是初始化、执行、释放资源。prepareProcess又按顺序调用了initTaskQueue、buildFlowDag。

initTaskQueue就是一些资源的初始化操作，比如通过流程定义ID查询到当前的任务实例。下面是其核心逻辑，可以发现，就是查询了完成的任务列表，报错且不能重试的任务列表。

List<TaskInstance> taskInstanceList = processDao.findValidTaskListByProcessId(processInstance.getId());
for(TaskInstance task : taskInstanceList){
    if(task.isTaskComplete()){
        completeTaskList.put(task.getName(), task);
    }
    if(task.getState().typeIsFailure() && !task.taskCanRetry()){
        errorTaskList.put(task.getName(), task);
    }
}

buildFlowDag看名字应该是生成DAG实例的，代码虽短，但调用了好几个函数，我们只重点分析最后一个函数调用。

private void buildFlowDag() throws Exception {
    recoverNodeIdList = getStartTaskInstanceList(processInstance.getCommandParam());


    forbiddenTaskList = DagHelper.getForbiddenTaskNodeMaps(processInstance.getProcessInstanceJson());
    // generate process to get DAG info
    List<String> recoveryNameList = getRecoveryNodeNameList();
    List<String> startNodeNameList = parseStartNodeName(processInstance.getCommandParam());
    ProcessDag processDag = generateFlowDag(processInstance.getProcessInstanceJson(),
            startNodeNameList, recoveryNameList, processInstance.getTaskDependType());
    if(processDag == null){
        logger.error("processDag is null");
        return;
    }
    // generate process dag
    dag = DagHelper.buildDagGraph(processDag);
}

DagHelper.buildDagGraph生成了一个DAG对象实例，根据名字和注释猜测，这应该是对有向无环图的一个抽象。

/**
 * the object of DAG
 */
private DAG<String,TaskNode,TaskNodeRelation> dag;

来看下DAG类的定义

/**
 * analysis of DAG
 * Node: node
 * NodeInfo：node description information
 * EdgeInfo: edge description information
 */
public class DAG<Node, NodeInfo, EdgeInfo>

DAG有三个类型参数，分别代表节点key、节点信息、边信息。

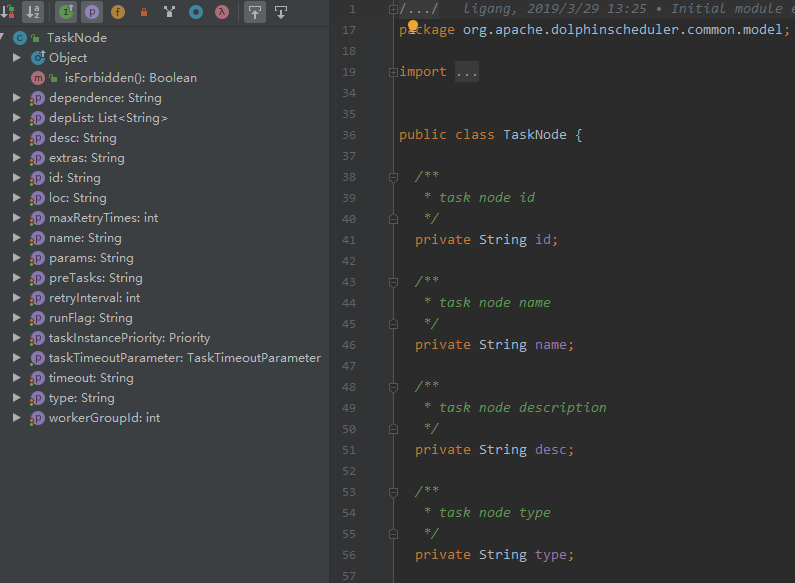

下面是TaskNode的字段

如果读者用过DolphinScheduler的UI的话，发现TaskNode的字段跟UI一一对应。

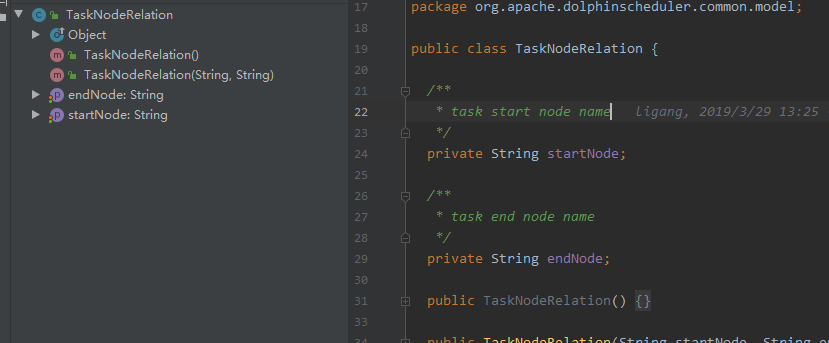

TaskNodeRelation代表边的信息，字段比较少，只有startNode、endNode两个String类型的字段。这其实是DAG类的第一个类型参数，节点的key。

public static DAG<String, TaskNode, TaskNodeRelation> buildDagGraph(ProcessDag processDag) {


    DAG<String,TaskNode,TaskNodeRelation> dag = new DAG<>();


    /**
     * add vertex
     */
    if (CollectionUtils.isNotEmpty(processDag.getNodes())){
        for (TaskNode node : processDag.getNodes()){
            dag.addNode(node.getName(),node);
        }
    }


    /**
     * add edge
     */
    if (CollectionUtils.isNotEmpty(processDag.getEdges())){
        for (TaskNodeRelation edge : processDag.getEdges()){
            dag.addEdge(edge.getStartNode(),edge.getEndNode());
        }
    }
    return dag;
}

上面是buildDagGraph的源码。可以看出，增加节点时，第一个参数是TaskNode的getName。跟猜测的一样，DAG的第一个参数就是node的key，而key就是名称。

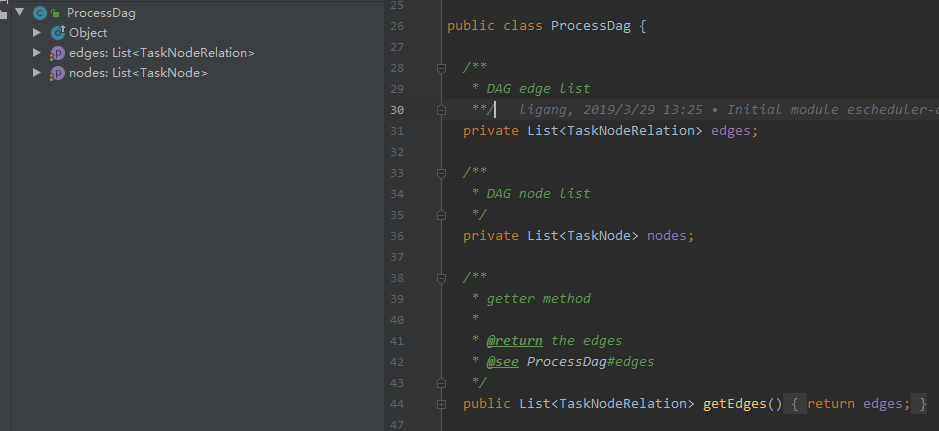

细心的读者一定发现，DAG对象是根据ProcessDag来创建的，二者有啥区别呢？

其实个人感觉区别不大，非要说区别的话就是DAG把节点、边的一个List转化成了一个Graph。

初始化完成之后，来看一下具体如何执行流程定义的。

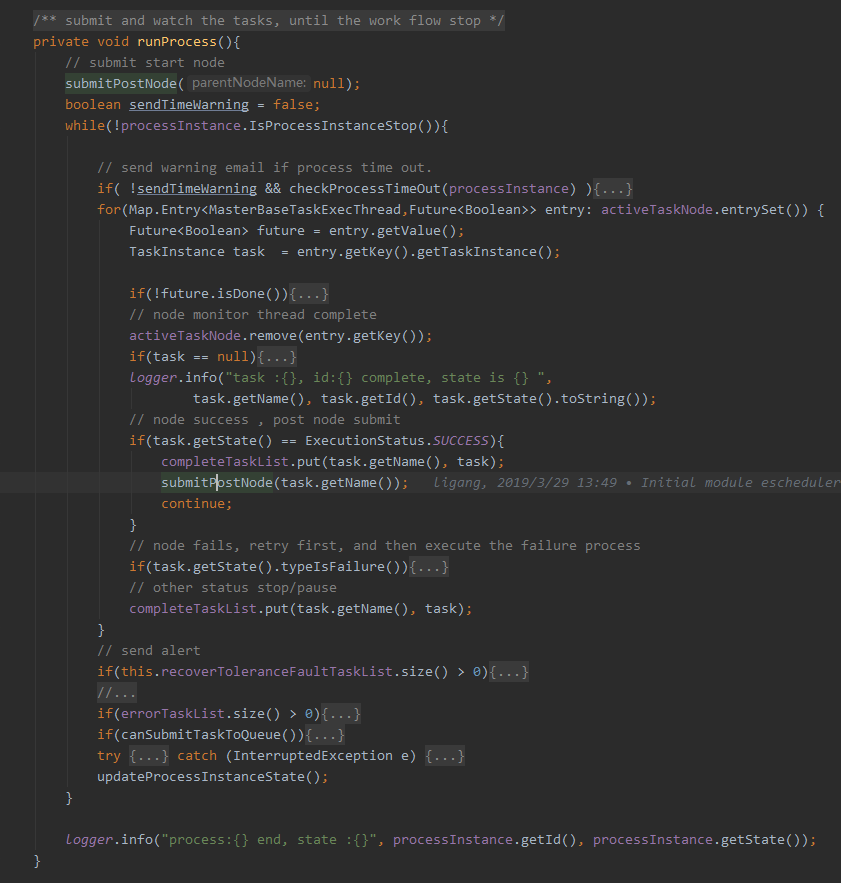

这个方法源码很长，我们首先从整体简要分析。

submitPostNode(null)
起一个while循环，直至流程定义实例停止（成功、失败、取消、暂停、等待）
首先判断是否超时，超时则发送预警邮件
获取当前活动的任务节点的Map。key是MasterBaseTaskExecThread对象，value是Future<Boolean>。value其实是MasterBaseTaskExecThread线程的当前状态。
如果当前任务实例已经结束，则从Map中移除
如果当前任务实例成功，则put到completeTaskList且调用submitPostNode(task.getName())
如果当前任务实例失败，则重试；否则直接结束（比如手动停止或暂停）
更新当前流程定义实例的状态，进入下一个循环

其中activeTaskNode是一个非常重要的对象，从上面的分析中，可以猜测，activeTaskNode是由submitPostNode间接生成赋值的，并通过while循环驱动了整个流程实例的执行。

private void submitPostNode(String parentNodeName){


    List<TaskInstance> submitTaskList = null;
    if(parentNodeName == null){
        submitTaskList = getStartSubmitTaskList();
    }else{
        submitTaskList = getPostTaskInstanceByNode(dag, parentNodeName);
    }
    // if previous node success , post node submit
    for(TaskInstance task : submitTaskList){
        if(readyToSubmitTaskList.containsKey(task.getName())){
            continue;
        }


        if(completeTaskList.containsKey(task.getName())){
            logger.info("task {} has already run success", task.getName());
            continue;
        }
        if(task.getState().typeIsPause() || task.getState().typeIsCancel()){
            logger.info("task {} stopped, the state is {}", task.getName(), task.getState().toString());
        }else{
            addTaskToStandByList(task);
        }
    }
}

submitPostNode的源码细节不再深入分析，大概就是从dag对象中找出入度为0的节点，放入到准备队列中。其实在runProcess方法中，还调用了submitStandByTask方法，该方法最终调起了可以执行的节点。从这点来看，整个流程实例由submitPostNode、submitStandByTask和while驱动。

那么问题来了，流程实例的任务具体是怎么调起来的呢？下面是submitStandByTask方法中调用的最重要的函数，也是由它调起来的。

/**
 * submit task to execute
 * @param taskInstance task instance
 * @return TaskInstance
 */
private TaskInstance submitTaskExec(TaskInstance taskInstance) {
    MasterBaseTaskExecThread abstractExecThread = null;
    if(taskInstance.isSubProcess()){
        abstractExecThread = new SubProcessTaskExecThread(taskInstance, processInstance);
    }else {
        abstractExecThread = new MasterTaskExecThread(taskInstance, processInstance);
    }
    Future<Boolean> future = taskExecService.submit(abstractExecThread);
    activeTaskNode.putIfAbsent(abstractExecThread, future);
    return abstractExecThread.getTaskInstance();
}

逻辑也比较简单，就是把TaskInstance交给MasterTaskExecThread去执行；taskExecService提交之后，放到activeTaskNode列表，交由主逻辑判断任务是否完成。

9.3MasterTaskExecThread

根据其定义，我们知道MasterTaskExecThread继承了MasterBaseTaskExecThread，且构造函数简单的调用了父类的构造函数。

public class MasterTaskExecThread extends MasterBaseTaskExecThread

MasterBaseTaskExecThread的构造函数也比较简单，给几个关键的字段赋初始值。

/**
 * constructor of MasterBaseTaskExecThread
 * @param taskInstance      task instance
 * @param processInstance   process instance
 */
public MasterBaseTaskExecThread(TaskInstance taskInstance, ProcessInstance processInstance){
    this.processDao = BeanContext.getBean(ProcessDao.class);
    this.alertDao = BeanContext.getBean(AlertDao.class);
    this.processInstance = processInstance;
    this.taskQueue = TaskQueueFactory.getTaskQueueInstance();
    this.cancel = false;
    this.taskInstance = taskInstance;
}

但processDao、alertDao居然是通过BeanContext.getBean获取到的！！！个人感觉这是一个非常恶心的设计。一个优秀的设计，应该是类的创建者负责子类的参数及其功能的边界。BeanContext.getBean扩展了所有类与SpringBoot的ApplicationContext间接打交道的能力，而且无法控制，因为只要调用BeanContext.getBean都可以获取到对应的bean进行操作。

MasterBaseTaskExecThread实现了Callable<Boolean>接口，call方法又调用了submitWaitComplete，MasterTaskExecThread类中对改方法进行了覆盖。

submitWaitComplete根据名称及其注释说明可以知道，它提交了一个任务实例，然后等待其完成。

/**
 * submit task instance and wait complete
 * @return true is task quit is true
 */
@Override
public Boolean submitWaitComplete() {
    Boolean result = false;
    this.taskInstance = submit();
    if(!this.taskInstance.getState().typeIsFinished()) {
        result = waitTaskQuit();
    }
    taskInstance.setEndTime(new Date());
    processDao.updateTaskInstance(taskInstance);
    logger.info("task :{} id:{}, process id:{}, exec thread completed ",
            this.taskInstance.getName(),taskInstance.getId(), processInstance.getId() );
    return result;
}

该函数的逻辑简单来说就是，提交一个任务实例，等待任务完成，更新任务结束时间到数据。

我们可以看出，每个任务实例都可以更新数据库，加上其他线程，对数据库的压力可能很大。如果任务非常多，并发非常大的情况下，jdbc连接线程池需要适当调大。否则，数据库会成为系统瓶颈。如果worker节点个数过多，这种压力又会几何倍数的增长。

首先来看看作业是如何提交的，好像也比较简单，就是调用了processDao.submitTask。

protected TaskInstance submit(){
    Integer commitRetryTimes = conf.getInt(Constants.MASTER_COMMIT_RETRY_TIMES,
            Constants.defaultMasterCommitRetryTimes);
    Integer commitRetryInterval = conf.getInt(Constants.MASTER_COMMIT_RETRY_INTERVAL,
            Constants.defaultMasterCommitRetryInterval);


    int retryTimes = 1;


    while (retryTimes <= commitRetryTimes){
        try {
            TaskInstance task = processDao.submitTask(taskInstance, processInstance);
            if(task != null){
                return task;
            }
            logger.error("task commit to mysql and queue failed , task has already retry {} times, please check the database", commitRetryTimes);
            Thread.sleep(commitRetryInterval);
        } catch (Exception e) {
            logger.error("task commit to mysql and queue failed : " + e.getMessage(),e);
        }
        retryTimes += 1;
    }
    return null;
}

根据前面的分析我们知道processDao就是跟数据库打交道的，难道这里就是把任务实例插入到了数据？

@Transactional(rollbackFor = Exception.class)
public TaskInstance submitTask(TaskInstance taskInstance, ProcessInstance processInstance){
    logger.info("start submit task : {}, instance id:{}, state: {}, ",
            taskInstance.getName(), processInstance.getId(), processInstance.getState() );
    processInstance = this.findProcessInstanceDetailById(processInstance.getId());
    //submit to mysql
    TaskInstance task= submitTaskInstanceToMysql(taskInstance, processInstance);
    if(task.isSubProcess() && !task.getState().typeIsFinished()){
        ProcessInstanceMap processInstanceMap = setProcessInstanceMap(processInstance, task);


        TaskNode taskNode = JSONUtils.parseObject(task.getTaskJson(), TaskNode.class);
        Map<String, String> subProcessParam = JSONUtils.toMap(taskNode.getParams());
        Integer defineId = Integer.parseInt(subProcessParam.get(Constants.CMDPARAM_SUB_PROCESS_DEFINE_ID));
        createSubWorkProcessCommand(processInstance, processInstanceMap, defineId, task);
    }else if(!task.getState().typeIsFinished()){
        //submit to task queue
        task.setProcessInstancePriority(processInstance.getProcessInstancePriority());
        submitTaskToQueue(task);
    }
    logger.info("submit task :{} state:{} complete, instance id:{} state: {}  ",
            taskInstance.getName(), task.getState(), processInstance.getId(), processInstance.getState());
    return task;
}

这段代码优点复杂，但只需要看其主干逻辑就好了。也就是调用submitTaskInstanceToMysql把任务实例插入到数据库，然后调用submitTaskToQueue（目前还看不出插入到了哪里）。

submitTaskInstanceToMysql不再贴源码分析，与函数名差不多，就是把instance插入到数据库。

submitTaskToQueue主干逻辑就是把taskInstance添加到了TaskQueue。

public Boolean submitTaskToQueue(TaskInstance taskInstance) {


    try{
        // task cannot submit when running
        if(taskInstance.getState() == ExecutionStatus.RUNNING_EXEUTION){
            logger.info(String.format("submit to task queue, but task [%s] state already be running. ", taskInstance.getName()));
            return true;
        }
        if(checkTaskExistsInTaskQueue(taskInstance)){
            logger.info(String.format("submit to task queue, but task [%s] already exists in the queue.", taskInstance.getName()));
            return true;
        }
        logger.info("task ready to queue: {}" , taskInstance);
        taskQueue.add(DOLPHINSCHEDULER_TASKS_QUEUE, taskZkInfo(taskInstance));
        logger.info(String.format("master insert into queue success, task : %s", taskInstance.getName()) );
        return true;
    }catch (Exception e){
        logger.error("submit task to queue Exception: ", e);
        logger.error("task queue error : %s", JSONUtils.toJson(taskInstance));
        return false;


    }
}

taskQueue是TaskQueueFactory.getTaskQueueInstance()创建的。

protected ITaskQueue taskQueue = TaskQueueFactory.getTaskQueueInstance();

getTaskQueueInstance其实就是调用了TaskQueueZkImpl.getInstance()，这应该是一个遗留接口。估计设计初期是想根据配置创建不同的任务队列，比如redis或者其他，目前只支持zookeeper。

public static ITaskQueue getTaskQueueInstance() {
  String queueImplValue = CommonUtils.getQueueImplValue();
  if (StringUtils.isNotBlank(queueImplValue)) {
      logger.info("task queue impl use zookeeper ");
      return TaskQueueZkImpl.getInstance();
  }else{
    logger.error("property dolphinscheduler.queue.impl can't be blank, system will exit ");
    System.exit(-1);
  }


  return null;
}

既然只支持zookeeper，这段冗余代码应该删除的。

这样来看submitTaskToQueue就是调用TaskQueueZkImpl.add方法，把任务实例插入到了zookeeper实现的队列中。

/**
 * add task to tasks queue
 *
 * @param key      task queue name
 * @param value    ${processInstancePriority}_${processInstanceId}_${taskInstancePriority}_${taskId}_host1,host2,...
 */
@Override
public void add(String key, String value) {
    try {
        String taskIdPath = getTasksPath(key) + Constants.SINGLE_SLASH + value;
        String result = getZkClient().create().withMode(CreateMode.PERSISTENT).forPath(taskIdPath, Bytes.toBytes(value));


        logger.info("add task : {} to tasks queue , result success",result);
    } catch (Exception e) {
        logger.error("add task to tasks queue exception",e);
    }


}

从上下文我们知道，这里的key就是tasks_queue；根据注释，value就是 ${processInstancePriority}${processInstanceId}${taskInstancePriority}_${taskId}_host1,host2...

这样来看，add就是在zk的tasks_queue父节点下创建子节点，子节点的data就是value的值。

submit的逻辑分析完毕，来继续分析submitWaitComplete的剩余主要逻辑：waitTaskQuit。

waitTaskQuit代码比较多，先从整体来分析其逻辑：

通过taskInstance.id查询taskInstance。其实就是查询taskInstance的最新状态。
通过参数判断是否启用超时检查
一个while“死循环”。
while中判断任务是否执行结束，是则退出
获取任务实例、流程实例最新状态
休眠1秒，进入下一次while循环

简单来说waitTaskQuit就是循环查看任务实例的状态，直至其成功。

MasterTaskExecThread的功能整体来看就是把任务实例信息插入到数据库，并放到zookeeper队列，然后循环等待任务实例的状态变成完成，并没有任何具体的执行逻辑。

Stopper.isRunning()作为一个全局变量，控制了N多的线程，每个线程都处于一个while“死循环”中。虽然都sleep一段时间，但感觉还是有点浪费。

至此，master涉及的5个主要线程，已经分析了四个（SubProcessTaskExecThread没有分析），主要功能分析结束。下面就分析一下master的启动过程。

9.4MasterServer

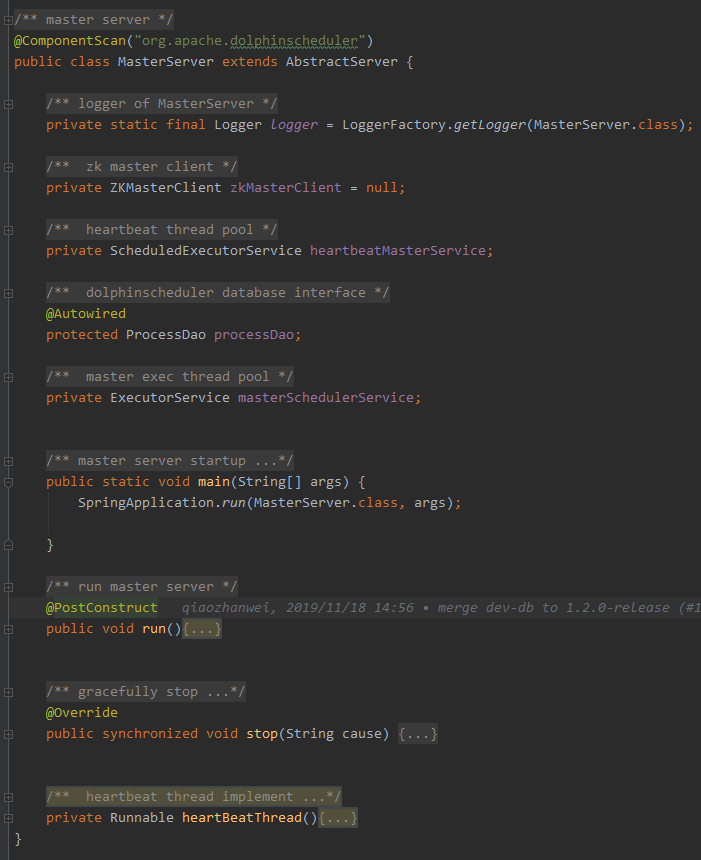

先看MasterServer源码概览，它是一个SpringBoot普通应用，可以有Autowired字段。有三个主要的方法：run/stop/heartBeatThread。根据经验和注释大胆猜测一下，run是master的主要启动逻辑；stop负责优雅退出（销毁资源、容灾等）；heartBeatThread负责与zk的心跳。

这次分析，我们先从非主干逻辑分析，那就是heartBeatThread。

private Runnable heartBeatThread(){
    Runnable heartBeatThread  = new Runnable() {
        @Override
        public void run() {
            if(Stopper.isRunning()) {
                // send heartbeat to zk
                if (StringUtils.isBlank(zkMasterClient.getMasterZNode())) {
                    logger.error("master send heartbeat to zk failed: can't find zookeeper path of master server");
                    return;
                }


                zkMasterClient.heartBeatForZk(zkMasterClient.getMasterZNode(), Constants.MASTER_PREFIX);
            }
        }
    };
    return heartBeatThread;
}

heartBeatThread创建了一个线程，该线程就是调用了zkMasterClient.heartBeatForZk。

public void heartBeatForZk(String znode, String serverType){
  try {


    //check dead or not in zookeeper
    if(zkClient.getState() == CuratorFrameworkState.STOPPED || checkIsDeadServer(znode, serverType)){
      stoppable.stop("i was judged to death, release resources and stop myself");
      return;
    }


    byte[] bytes = zkClient.getData().forPath(znode);
    String resInfoStr = new String(bytes);
    String[] splits = resInfoStr.split(Constants.COMMA);
    if (splits.length != Constants.HEARTBEAT_FOR_ZOOKEEPER_INFO_LENGTH){
      return;
    }
    String str = splits[0] + Constants.COMMA
        + splits[1] + Constants.COMMA
        + OSUtils.cpuUsage() + Constants.COMMA
        + OSUtils.memoryUsage() + Constants.COMMA
        + OSUtils.loadAverage() + Constants.COMMA
        + splits[5] + Constants.COMMA
        + DateUtils.dateToString(new Date());
    zkClient.setData().forPath(znode,str.getBytes());


  } catch (Exception e) {
    logger.error("heartbeat for zk failed : " + e.getMessage(), e);
    stoppable.stop("heartbeat for zk exception, release resources and stop myself");
  }
}

zkMasterClient.heartBeatForZk就是在master对应的zookeeper目录下，更新data值，data主要包含当前系统的资源信息：CPU、内存、平均负载。还有最后一次更新的时间。

我们注意到zkMasterClient的类型是ZKMasterClient，那是不是还会有一个功能类似的ZKWorkerClient？也是用来汇报worker节点的系统资源信息的？

public synchronized void stop(String cause) {


    try {
        //execute only once
        if(Stopper.isStoped()){
            return;
        }


        logger.info("master server is stopping ..., cause : {}", cause);


        // set stop signal is true
        Stopper.stop();


        try {
            //thread sleep 3 seconds for thread quitely stop
            Thread.sleep(3000L);
        }catch (Exception e){
            logger.warn("thread sleep exception:" + e.getMessage(), e);
        }
        try {
            heartbeatMasterService.shutdownNow();
        }catch (Exception e){
            logger.warn("heartbeat service stopped exception");
        }


        logger.info("heartbeat service stopped");


        //close quartz
        try{
            QuartzExecutors.getInstance().shutdown();
        }catch (Exception e){
            logger.warn("Quartz service stopped exception:{}",e.getMessage());
        }


        logger.info("Quartz service stopped");


        try {
            ThreadPoolExecutors.getInstance().shutdown();
        }catch (Exception e){
            logger.warn("threadpool service stopped exception:{}",e.getMessage());
        }


        logger.info("threadpool service stopped");


        try {
            masterSchedulerService.shutdownNow();
        }catch (Exception e){
            logger.warn("master scheduler service stopped exception:{}",e.getMessage());
        }


        logger.info("master scheduler service stopped");


        try {
            zkMasterClient.close();
        }catch (Exception e){
            logger.warn("zookeeper service stopped exception:{}",e.getMessage());
        }


        logger.info("zookeeper service stopped");




    } catch (Exception e) {
        logger.error("master server stop exception : " + e.getMessage(), e);
        System.exit(-1);
    }
}

来看stop，它是一个同步方法（synchronized）。为了线程安全，这一点还是比较谨慎的。还会调用Stopper.isStoped()，以便只能执行一次。

后面的逻辑就比较简单了，总结如下：

Stopper.stop()。关闭全部线程的循环标志
休眠3秒
heartbeatMasterService.shutdownNow
QuartzExecutors.getInstance().shutdown
ThreadPoolExecutors.getInstance().shutdown
masterSchedulerService.shutdownNow
zkMasterClient.close

读者要细心的分析shutdownNow和shutdown的区别。一些重要的线程还是要等待其全部执行完才能退出的，比如ThreadPoolExecutors。

但上面退出的顺序就值得商榷了。假如ThreadPoolExecutors等了很久才退出，就会造成zkMasterClient退出时间也非常久。现在还不知道其他master节点是怎么进行容灾的。假如通过HeartBeat，此时heartBeat已经停止了，应该容灾，但任务线程池还在执行，其他节点又重复启动了流程定义实例是否会有影响呢？如果通过zookeeper心跳，此时任务也没有结束，zookeeper还在连接，貌似也没法容灾吧。

从上面的分析来看，在各个while循环处理Stopper.isRunning()时，并没有做相应的退出动作，所以此处的stop并不优雅。不是说master优雅退出了，其他节点就是优雅的退出。

考虑到run源码比较长，且都是一些线程初始化、提交的逻辑，下面只分析最后一段代码。

// start QuartzExecutors
// what system should do if exception
try {
    ProcessScheduleJob.init(processDao);
    QuartzExecutors.getInstance().start();
} catch (Exception e) {
    try {
        QuartzExecutors.getInstance().shutdown();
    } catch (SchedulerException e1) {
        logger.error("QuartzExecutors shutdown failed : " + e1.getMessage(), e1);
    }
    logger.error("start Quartz failed : " + e.getMessage(), e);
}




/**
 *  register hooks, which are called before the process exits
 */
Runtime.getRuntime().addShutdownHook(new Thread(new Runnable() {
    @Override
    public void run() {
        if (zkMasterClient.getActiveMasterNum() <= 1) {
            for (int i = 0; i < Constants.DOLPHINSCHEDULER_WARN_TIMES_FAILOVER; i++) {
                zkMasterClient.getAlertDao().sendServerStopedAlert(
                        1, OSUtils.getHost(), "Master-Server");
            }
        }
        stop("shutdownhook");
    }
}));

ProcessScheduleJob.init就是给ProcessScheduleJob一个static字段赋值，也就是给所有的ProcessScheduleJob一个全局的processDao

public static void init(ProcessDao processDao) {
    ProcessScheduleJob.processDao = processDao;
}

感觉源码中关于processDao的处理有点模糊不清，比较随意。有些是传参，有些是getBean，有些又是全局变量。好乱，好乱。

addShutdownHook的逻辑就比较清晰了，就是添加了进程退出的hook。先发送预警信息，然后调用stop“优雅”退出。

9.5FetchTaskThread

worker涉及的线程主要有两个FetchTaskThread、TaskScheduleThread。

FetchTaskThread从名称上来看，应该是从zk队列拉取任务信息的。它也是Runnable的一个实现类，还是从run方法入手分析。

@Override
public void run() {
    while (Stopper.isRunning()){
        InterProcessMutex mutex = null;
        try {
            ThreadPoolExecutor poolExecutor = (ThreadPoolExecutor) workerExecService;
            //check memory and cpu usage and threads
            boolean runCheckFlag = OSUtils.checkResource(this.conf, false) && checkThreadCount(poolExecutor);


            Thread.sleep(Constants.SLEEP_TIME_MILLIS);


            if(!runCheckFlag) {
                continue;
            }


            //whether have tasks, if no tasks , no need lock  //get all tasks
            List<String> tasksQueueList = taskQueue.getAllTasks(Constants.DOLPHINSCHEDULER_TASKS_QUEUE);
            if (CollectionUtils.isEmpty(tasksQueueList)){
                continue;
            }
            // creating distributed locks, lock path /dolphinscheduler/lock/worker
            mutex = zkWorkerClient.acquireZkLock(zkWorkerClient.getZkClient(),
                    zkWorkerClient.getWorkerLockPath());




            // task instance id str
            List<String> taskQueueStrArr = taskQueue.poll(Constants.DOLPHINSCHEDULER_TASKS_QUEUE, taskNum);


            for(String taskQueueStr : taskQueueStrArr){
                if (StringUtils.isEmpty(taskQueueStr)) {
                    continue;
                }


                if (!checkThreadCount(poolExecutor)) {
                    break;
                }


                // get task instance id
                taskInstId = getTaskInstanceId(taskQueueStr);


                // mainly to wait for the master insert task to succeed
                waitForTaskInstance();


                taskInstance = processDao.getTaskInstanceDetailByTaskId(taskInstId);


                // verify task instance is null
                if (verifyTaskInstanceIsNull(taskInstance)) {
                    logger.warn("remove task queue : {} due to taskInstance is null", taskQueueStr);
                    removeNodeFromTaskQueue(taskQueueStr);
                    continue;
                }


                Tenant tenant = processDao.getTenantForProcess(taskInstance.getProcessInstance().getTenantId(),
                        taskInstance.getProcessDefine().getUserId());


                // verify tenant is null
                if (verifyTenantIsNull(tenant)) {
                    logger.warn("remove task queue : {} due to tenant is null", taskQueueStr);
                    removeNodeFromTaskQueue(taskQueueStr);
                    continue;
                }


                // set queue for process instance, user-specified queue takes precedence over tenant queue
                String userQueue = processDao.queryUserQueueByProcessInstanceId(taskInstance.getProcessInstanceId());
                taskInstance.getProcessInstance().setQueue(StringUtils.isEmpty(userQueue) ? tenant.getQueue() : userQueue);
                taskInstance.getProcessInstance().setTenantCode(tenant.getTenantCode());


                logger.info("worker fetch taskId : {} from queue ", taskInstId);




                if(!checkWorkerGroup(taskInstance, OSUtils.getHost())){
                    continue;
                }


                // local execute path
                String execLocalPath = getExecLocalPath();


                logger.info("task instance  local execute path : {} ", execLocalPath);


                // init task
                taskInstance.init(OSUtils.getHost(),
                        new Date(),
                        execLocalPath);


                // check and create Linux users
                FileUtils.createWorkDirAndUserIfAbsent(execLocalPath,
                        tenant.getTenantCode(), logger);


                logger.info("task : {} ready to submit to task scheduler thread",taskInstId);
                // submit task
                workerExecService.submit(new TaskScheduleThread(taskInstance, processDao));


                // remove node from zk
                removeNodeFromTaskQueue(taskQueueStr);
            }


        }catch (Exception e){
            logger.error("fetch task thread failure" ,e);
        }finally {
            AbstractZKClient.releaseMutex(mutex);
        }
    }
}

run还是一个while“死循环”，首先检查了当前资源是否超阈值、线程数是否够用，然后休眠1秒，判断前面的结果，为false则进入下一个循环。

真恶心的写法，居然是先获取runCheckFlag标志，休眠后再判断这个值。

调用taskQueue.getAllTasks获取当前所有的任务列表，为空则进入下一次循环。

难道不应该用hasTask这样的接口判断吗？此处只是判断是否有作业，获取全部的任务列表就不合适了，优点浪费内存。

申请InterProcessMutex锁，这样同一时刻只有一个worker节点可以从队列中poll任务。这意味着，任务会随机的在worker节点执行。分配任务的算法多少有点简单，难道不应该哪个节点资源多，抢占锁的可能性大一点吗？

其实可以基于zookeeper实现一个具有优先级的分布式锁，申请锁时会设置当前客户端的权重，权重大的抢到锁的可能性随之增大。

抢占到锁之后，每次poll固定数量的任务。还记得之前TaskQueue中插入的是什么样的数据吗？

${processInstancePriority}_${processInstanceId}_${taskInstancePriority}_${taskId}_host1,host2...

虽然作者说，百万级别的时候处理这样的字符串没有啥性能损耗，但简化点不好吗？特别是前面还有一个getAll。

获取到任务列表之后，就是一个for循环，依次处理任务。下面简单总结一下其逻辑。

判断taskQueueStr是否为空。感觉有点多此一举。
判断当前线程数是否够用
从taskQueueStr中取到任务ID。就是按照_分隔之后的第四个字段。
等待任务实例信息插入到数据库。循环30次，每次等待1秒。注释说数据库操作会被延迟，不知道哪里会延迟。
通过任务id，获取任务实例信息。
通过任务实例，获取租户信息。
通过任务实例，获取用户队列信息。为啥不在查询任务实例信息的时候，直接获取到呢？或者在getTaskInstanceDetailByTaskId一次性获取到？
判断任务实例是否可以在当前节点执行，不能则继续下一个任务处理。这为啥不提前判断呢？调了2次db查询才来判断？
任务实例初始化
检查目录、用户是否存在。不存在则创建用户、目录。为啥不是提前建好？每次还要检查一遍。
提交任务，交给TaskScheduleThread线程执行。
删除taskQueue中对应的任务节点。

FetchTaskThread功能就是抢占zk锁，从TaskQueue获取任务，然后创建TaskScheduleThread线程去执行。

9.6TaskScheduleThread

TaskScheduleThread的功能应该是比较简单了，毕竟到这一步就要执行具体的逻辑了。

@Override
public void run() {


    try {
        // update task state is running according to task type
        updateTaskState(taskInstance.getTaskType());


        logger.info("script path : {}", taskInstance.getExecutePath());
        // task node
        TaskNode taskNode = JSONObject.parseObject(taskInstance.getTaskJson(), TaskNode.class);


        // copy hdfs/minio file to local
        copyHdfsToLocal(processDao,
                taskInstance.getExecutePath(),
                createProjectResFiles(taskNode),
                logger);


        // get process instance according to tak instance
        ProcessInstance processInstance = taskInstance.getProcessInstance();


        // set task props
        TaskProps taskProps = new TaskProps(taskNode.getParams(),
                taskInstance.getExecutePath(),
                processInstance.getScheduleTime(),
                taskInstance.getName(),
                taskInstance.getTaskType(),
                taskInstance.getId(),
                CommonUtils.getSystemEnvPath(),
                processInstance.getTenantCode(),
                processInstance.getQueue(),
                taskInstance.getStartTime(),
                getGlobalParamsMap(),
                taskInstance.getDependency(),
                processInstance.getCmdTypeIfComplement());
        // set task timeout
        setTaskTimeout(taskProps, taskNode);


        taskProps.setTaskAppId(String.format("%s_%s_%s",
                taskInstance.getProcessDefine().getId(),
                taskInstance.getProcessInstance().getId(),
                taskInstance.getId()));


        // custom logger
        Logger taskLogger = LoggerFactory.getLogger(LoggerUtils.buildTaskId(LoggerUtils.TASK_LOGGER_INFO_PREFIX,
                taskInstance.getProcessDefine().getId(),
                taskInstance.getProcessInstance().getId(),
                taskInstance.getId()));


        task = TaskManager.newTask(taskInstance.getTaskType(),
                taskProps,
                taskLogger);


        // task init
        task.init();


        // task handle
        task.handle();


        // task result process
        task.after();


    }catch (Exception e){
        logger.error("task scheduler failure", e);
        kill();
        // update task instance state
        processDao.changeTaskState(ExecutionStatus.FAILURE,
                new Date(),
                taskInstance.getId());
    }


    logger.info("task instance id : {},task final status : {}",
            taskInstance.getId(),
            task.getExitStatus());
    // update task instance state
    processDao.changeTaskState(task.getExitStatus(),
            new Date(),
            taskInstance.getId());
}

    还是一步步分析run方法。

更新任务状态为ExecutionStatus.RUNNING_EXEUTION
从任务实例获取任务节点信息。
从HDFS复制文件到本地。包括一些用户上传的资源文件，jar包、SQL文件、配置文件等等。
构造TaskProps对象。
初始化任务日志对象。
构造AbstractTask实例
依次调用AbstractTask的init、handle、after。
更新任务实例的状态。异常失败或成功等。

TaskManager.newTask还是比较重要的，它创建了最终的、具体的、可执行的任务实例。

public static AbstractTask newTask(String taskType, TaskProps props, Logger logger)
  throws IllegalArgumentException {
switch (EnumUtils.getEnum(TaskType.class,taskType)) {
    case SHELL:
    return new ShellTask(props, logger);
  case PROCEDURE:
    return new ProcedureTask(props, logger);
  case SQL:
    return new SqlTask(props, logger);
  case MR:
    return new MapReduceTask(props, logger);
  case SPARK:
    return new SparkTask(props, logger);
  case FLINK:
    return new FlinkTask(props, logger);
  case PYTHON:
    return new PythonTask(props, logger);
  case DEPENDENT:
    return new DependentTask(props, logger);
  case HTTP:
    return new HttpTask(props, logger);
  default:
    logger.error("unsupport task type: {}", taskType);
    throw new IllegalArgumentException("not support task type");
}

至此，终于找到了前端配置任务的具体实现类。其实吧，这个异常抛的没有道理。这个taskType肯定是保存在数据库的，保存之前应该做校验了吧，毕竟是enum转过去的。

9.7ShellTask

AbstractTask的子类现在有9个，为了简单下面只分析ShellTask，这是一个常见且简单的任务类型。

public ShellTask(TaskProps taskProps, Logger logger) {
    super(taskProps, logger);


    this.taskDir = taskProps.getTaskDir();


    this.shellCommandExecutor = new ShellCommandExecutor(this::logHandle, taskProps.getTaskDir(),
            taskProps.getTaskAppId(),
            taskProps.getTaskInstId(),
            taskProps.getTenantCode(),
            taskProps.getEnvFile(),
            taskProps.getTaskStartTime(),
            taskProps.getTaskTimeout(),
            logger);
    this.processDao = SpringApplicationContext.getBean(ProcessDao.class);
}

先看其构造函数，有两个字段的初始化比较重要：shellCommandExecutor、processDao。ShellCommandExecutor是shell脚本的执行器，具体功能后面再分析。processDao的初始化方法是不是比较熟悉？又是通过SpringApplicationContext.getBean获取到的，传个参数多好。把这些dao等其他类型的全局或局部变量封装到TaskContenxt多好，如果任务之间传递变量，就可以用TaskContenxt了。

根据init、handle、after的名称来看，具体的执行应该是在handle。

public void handle() throws Exception {
    try {
      // construct process
      exitStatusCode = shellCommandExecutor.run(buildCommand(), processDao);
    } catch (Exception e) {
      logger.error("shell task failure", e);
      exitStatusCode = -1;
    }
}

handle就是简单的调用了shellCommandExecutor.run，如果出现异常，则exitStatusCode赋值-1

shellCommandExecutor.run的代码比较多，不再深入分析，此处只简单的分析shellCommandExecutor的buildProcess的方法。

private void buildProcess(String commandFile) throws IOException {
    //init process builder
    ProcessBuilder processBuilder = new ProcessBuilder();
    // setting up a working directory
    processBuilder.directory(new File(taskDir));
    // merge error information to standard output stream
    processBuilder.redirectErrorStream(true);
    // setting up user to run commands
    processBuilder.command("sudo", "-u", tenantCode, commandType(), commandFile);


    process = processBuilder.start();


    // print command
    printCommand(processBuilder);
}

它根据commandFile创建了一个ProcessBuilder，返回了Process对象。当然了，是通过sudo -u执行的shell命令。

9.8DependentTask

DependentTask虽然是AbstractTask的一个子类，虽然与shell属于同一个层级的类，但由于其功能的特殊性，此处单独拿出来做分析。

public void handle(){
    // set the name of the current thread
    String threadLoggerInfoName = String.format(Constants.TASK_LOG_INFO_FORMAT, taskProps.getTaskAppId());
    Thread.currentThread().setName(threadLoggerInfoName);


    try{
        TaskInstance taskInstance = null;
        while(Stopper.isRunning()){
            taskInstance = processDao.findTaskInstanceById(this.taskProps.getTaskInstId());


            if(taskInstance == null){
                exitStatusCode = -1;
                break;
            }


            if(taskInstance.getState() == ExecutionStatus.KILL){
                this.cancel = true;
            }


            if(this.cancel || allDependentTaskFinish()){
                break;
            }


            Thread.sleep(Constants.SLEEP_TIME_MILLIS);
        }


        if(cancel){
            exitStatusCode = Constants.EXIT_CODE_KILL;
        }else{
            DependResult result = getTaskDependResult();
            exitStatusCode = (result == DependResult.SUCCESS) ?
                    Constants.EXIT_CODE_SUCCESS : Constants.EXIT_CODE_FAILURE;
        }
    }catch (Exception e){
        logger.error(e.getMessage(),e);
        exitStatusCode = -1;
    }
}

又是一个“死循环”，作者很钟情于这个设计啊。

逻辑也比较简单，总结如下：

通过任务实例id，获取当前最新的任务实例信息
判断状态是否为kill，是则退出
判断所有依赖任务是否完成，是则退出
休眠1秒，进入下一次循环。

allDependentTaskFinish是一个非常重要的逻辑。

private boolean allDependentTaskFinish(){
    boolean finish = true;
    for(DependentExecute dependentExecute : dependentTaskList){
        for(Map.Entry<String, DependResult> entry: dependentExecute.getDependResultMap().entrySet()) {
            if(!dependResultMap.containsKey(entry.getKey())){
                dependResultMap.put(entry.getKey(), entry.getValue());
                //save depend result to log
                logger.info("dependent item complete {} {},{}",
                        DEPENDENT_SPLIT, entry.getKey(), entry.getValue().toString());
            }
        }
        if(!dependentExecute.finish(dependentDate)){
            finish = false;
        }
    }
    return finish;
}

它遍历了dependentTaskList，通过dependentExecute.finish(dependentDate)判断了依赖的作业是否全部完成，任意一个没有完成，则退出循环，返回false。

dependentDate的值也很重要，它其实是任务的调度时间或者启动时间（补数时间）

if(taskProps.getScheduleTime() != null){
    this.dependentDate = taskProps.getScheduleTime();
}else{
    this.dependentDate = taskProps.getTaskStartTime();
}

通过一层层追踪分析DependentExecute.finish，我们定位到了

DependentExecute.calculateResultForTasks，这是用来判断某个依赖项的依赖结果的。

/**
 * calculate dependent result for one dependent item.
 * @param dependentItem dependent item
 * @param dateIntervals date intervals
 * @return dateIntervals
 */
private DependResult calculateResultForTasks(DependentItem dependentItem,
                                                    List<DateInterval> dateIntervals) {
    DependResult result = DependResult.FAILED;
    for(DateInterval dateInterval : dateIntervals){
        ProcessInstance processInstance = findLastProcessInterval(dependentItem.getDefinitionId(),
                                                dateInterval);
        if(processInstance == null){
            logger.error("cannot find the right process instance: definition id:{}, start:{}, end:{}",
                   dependentItem.getDefinitionId(), dateInterval.getStartTime(), dateInterval.getEndTime() );
            return DependResult.FAILED;
        }
        if(dependentItem.getDepTasks().equals(Constants.DEPENDENT_ALL)){
            result = getDependResultByState(processInstance.getState());
        }else{
            TaskInstance taskInstance = null;
            List<TaskInstance> taskInstanceList = processDao.findValidTaskListByProcessId(processInstance.getId());


            for(TaskInstance task : taskInstanceList){
                if(task.getName().equals(dependentItem.getDepTasks())){
                    taskInstance = task;
                    break;
                }
            }
            if(taskInstance == null){
                // cannot find task in the process instance
                // maybe because process instance is running or failed.
                 result = getDependResultByState(processInstance.getState());
            }else{
                result = getDependResultByState(taskInstance.getState());
            }
        }
        if(result != DependResult.SUCCESS){
            break;
        }
    }
    return result;
}

总结并简化其重要的逻辑，大概是如果依赖整个DAG，则判断流程定义实例的状态；否则依次判断依赖任务实例的状态。

DependentTask的逻辑简单清晰，就是循环等待所有的任务结束。但感觉这样设计不太好，毕竟把它当成一个普通的Task，就意味着它会占用整体的可调用的线程池。如果项目多、任务多、依赖也多的话，这个浪费还是有点大的。个人觉得DependentTask可以单独设计成一个线程，或者放到独立的线程池去运行。毕竟对于一个调度系统来说，“依赖”还是一个非常重要的概念的。

9.9WorkerServer

最后我们分析WorkerServer，这是与master同级的类。与master分析思路一致，还是先来看stop方法。

此处补贴代码，只总结stop逻辑。

调用Stopper.stop设置全局变量。停止所有线程的“死”循环
休眠3秒
停止worker心跳。heartbeatWorkerService.shutdownNow
停止worker任务线程池。ThreadPoolExecutors.getInstance().shutdown
停止killExecutor线程池。killExecutorService.shutdownNow
停止fetchTask线程池。fetchTaskExecutorService.shutdownNow
停止zookeeper客户端。zkWorkerClient.close

heartBeatThread不再分析，其逻辑与master基本一致，就是上报worker的当前资源使用情况。

9.10ZKWorkerClient

最后我们再来看ZKWorkerClient的逻辑，它与worker的容灾有很大关系。这是一个非常重要的逻辑和概念，下面会逐步深入分析。

private ZKWorkerClient(){
  init();
}


/**
 * init
 */
private void init(){


  // init system znode
  this.initSystemZNode();


  // monitor worker
  this.listenerWorker();


  // register worker
  this.registWorker();
}

先来看其初始化过程，就是一次调用initSystemZNode、listenerWorker、registWorker。

protected void initSystemZNode(){
  try {
    createNodePath(getMasterZNodeParentPath());
    createNodePath(getWorkerZNodeParentPath());
    createNodePath(getDeadZNodeParentPath());


  } catch (Exception e) {
    logger.error("init system znode failed : " + e.getMessage(),e);
  }
}


private void createNodePath(String zNodeParentPath) throws Exception {
    if(null == zkClient.checkExists().forPath(zNodeParentPath)){
        zkClient.create().creatingParentContainersIfNeeded()
        .withMode(CreateMode.PERSISTENT).forPath(zNodeParentPath);
  }
}

根据initSystemZNode源码，以及涉及到的三个函数来看，就是在zookeeper中依次创建了3个节点。令人诧异的是，在worker节点初始化过程中居然会创建master相关的子节点。

下面我们先分析registWorker，因为我觉得就是应该先注册worker节点，在开启监听啊。

registWorker的源码不再贴出来，它主要就是调用registerServer(ZKNodeType.WORKER)注册了当前节点。

public String registerServer(ZKNodeType zkNodeType) throws Exception {
  String registerPath = null;
  String host = OSUtils.getHost();
  if(checkZKNodeExists(host, zkNodeType)){
    logger.error("register failure , {} server already started on host : {}" ,
        zkNodeType.toString(), host);
    return registerPath;
  }
  registerPath = createZNodePath(zkNodeType);


    // handle dead server
  handleDeadServer(registerPath, zkNodeType, Constants.DELETE_ZK_OP);


  return registerPath;
}

registerServer首先检查了当前节点是否存在，存在则退出；不存在则创建节点。最后调用handleDeadServer，其实就是查找死掉的节点，然后从zk中删除。

private void listenerWorker(){
  workerPathChildrenCache = new PathChildrenCache(zkClient, getZNodeParentPath(ZKNodeType.WORKER), true, defaultThreadFactory);
  try {
    workerPathChildrenCache.start();
    workerPathChildrenCache.getListenable().addListener(new PathChildrenCacheListener() {
      @Override
      public void childEvent(CuratorFramework client, PathChildrenCacheEvent event) throws Exception {
        switch (event.getType()) {
          case CHILD_ADDED:
            logger.info("node added : {}" ,event.getData().getPath());
            break;
          case CHILD_REMOVED:
                        String path = event.getData().getPath();
            //find myself dead
            String serverHost = getHostByEventDataPath(path);
            if(checkServerSelfDead(serverHost, ZKNodeType.WORKER)){
              return;
            }
            break;
          case CHILD_UPDATED:
            break;
          default:
            break;
        }
      }
    });
  }catch (Exception e){
    logger.error("monitor worker failed : " + e.getMessage(),e);
  }
}

listenerWorker就是监听worker的CHILD_REMOVED事件，监听到该事件之后，调用了checkServerSelfDead。worker本身并不会对其他worker节点的移除进行啥具体逻辑。

protected boolean checkServerSelfDead(String serverHost, ZKNodeType zkNodeType) {
  if (serverHost.equals(OSUtils.getHost())) {
    logger.error("{} server({}) of myself dead , stopping...",
        zkNodeType.toString(), serverHost);
    stoppable.stop(String.format(" {} server {} of myself dead , stopping...",
        zkNodeType.toString(), serverHost));
    return true;
  }
  return false;
}

checkServerSelfDead判断是否为当前节点，如果是则调用stoppable.stop，而stoppable是在WorkerServer.run函数中设置的。

    zkWorkerClient.setStoppable(this);

listenerWorker就是监听当前节点是否超时被zookeeper删除，删除后则调用stop方法，优雅退出。

9.11ZKMasterClient

ZKWorkerClient好像没啥逻辑，就是用来优雅的退出，下面来分析ZKMasterClient。

private ZKMasterClient(ProcessDao processDao){
  this.processDao = processDao;
  init();
}


public void init(){
  // init dao
  this.initDao();


  InterProcessMutex mutex = null;
  try {
    // create distributed lock with the root node path of the lock space as /dolphinscheduler/lock/failover/master
    String znodeLock = getMasterStartUpLockPath();
    mutex = new InterProcessMutex(zkClient, znodeLock);
    mutex.acquire();


    // init system znode
    this.initSystemZNode();


    // monitor master
    this.listenerMaster();


    // monitor worker
    this.listenerWorker();


    // register master
    this.registerMaster();


    // check if fault tolerance is required，failure and tolerance
    if (getActiveMasterNum() == 1) {
      failoverWorker(null, true);
      failoverMaster(null);
    }


  }catch (Exception e){
    logger.error("master start up  exception : " + e.getMessage(),e);
  }finally {
    releaseMutex(mutex);
  }
}

代码比较长，总结一下其逻辑：

initDao。其实就是初始化alertDao，调用DaoFactory.getDaoInstance(AlertDao.class)。好恶心的初始化方法，processDao是传进来的，alertDao又是这样创建的。
申请/dolphinscheduler/lock/failover/master路径的分布式锁。
申请到锁之后，依次调用initSystemZNode、listenerMaster、listenerWorker、registerMaster
如果当前活动的master个数为1则进行容灾。暂时还不知道为啥。

initSystemZNode不再分析；listenerMaster不再贴源码，它主要逻辑就是监听到其他master节点被移除后调用removeZKNodePath，如果是当前节点，则优雅退出。

removeZKNodePath也不再贴源码，它主要是处理死掉的节点、进行预警，如果要进行故障转移，就调用failoverServerWhenDown。这是一个非常重要的方法，它在里面按照不同情况调用了failoverMaster或failoverWorker。也就是说master和worker的故障转移都是在master处理的。

private void failoverMaster(String masterHost) {
  logger.info("start master failover ...");


  List<ProcessInstance> needFailoverProcessInstanceList = processDao.queryNeedFailoverProcessInstances(masterHost);


  //updateProcessInstance host is null and insert into command
  for(ProcessInstance processInstance : needFailoverProcessInstanceList){
    processDao.processNeedFailoverProcessInstances(processInstance);
  }


  logger.info("master failover end");
}

failoverMaster查询了指定master节点运行的流程定义实例，然后调动processNeedFailoverProcessInstances进行处理。

@Transactional(rollbackFor = Exception.class)
public void processNeedFailoverProcessInstances(ProcessInstance processInstance){
    //1 update processInstance host is null
    processInstance.setHost("null");
    processInstanceMapper.updateById(processInstance);


    //2 insert into recover command
    Command cmd = new Command();
    cmd.setProcessDefinitionId(processInstance.getProcessDefinitionId());
    cmd.setCommandParam(String.format("{\"%s\":%d}", Constants.CMDPARAM_RECOVER_PROCESS_ID_STRING, processInstance.getId()));
    cmd.setExecutorId(processInstance.getExecutorId());
    cmd.setCommandType(CommandType.RECOVER_TOLERANCE_FAULT_PROCESS);
    createCommand(cmd);
}

processNeedFailoverProcessInstances逻辑就是更新为当前流程定义实例的host字段为null字符串，插入一条类型为RECOVER_TOLERANCE_FAULT_PROCESS的Command，参数是流程定义实例id。

这里只是插入了一条Command，具体是在哪里处理的呢？这里全局搜索一下。

排除之后定位到ProcessDao.constructProcessInstance，如果是RECOVER_TOLERANCE_FAULT_PROCESS类型，则调用processInstance.setRecovery(Flag.YES)。依然不知道怎么处理的，还得搜索判断为recovery为true时的逻辑。

搜来搜去你会惊奇的发现，没有地方会对RECOVER_TOLERANCE_FAULT_PROCESS或processInstance.getRecovery为true做特殊处理！！！

那就得回到cmd的构造上，它设置了4个值，就得研究下这跟普通的Command的其他区别了。

Command command = new Command();
command.setCommandType(CommandType.SCHEDULER);
command.setExecutorId(schedule.getUserId());
command.setFailureStrategy(schedule.getFailureStrategy());
command.setProcessDefinitionId(schedule.getProcessDefinitionId());
command.setScheduleTime(scheduledFireTime);
command.setStartTime(fireTime);
command.setWarningGroupId(schedule.getWarningGroupId());
command.setWorkerGroupId(schedule.getWorkerGroupId());
command.setWarningType(schedule.getWarningType());
command.setProcessInstancePriority(schedule.getProcessInstancePriority());

现在回过头去ProcessScheduleJob.execute看一下，普通Command是如何构造的。大家会发现RECOVER_TOLERANCE_FAULT_PROCESS的Command多了一个commandParam的设置，这个param的key是Constants.CMDPARAM_RECOVER_PROCESS_ID_STRING。

通过全局搜索，定位到ProcessDao.constructProcessInstance，这里有对Constants.CMDPARAM_RECOVER_PROCESS_ID_STRING的处理。

处理也比较简单，就是获取到Constants.CMDPARAM_RECOVER_PROCESS_ID_STRING的值，然后查询到流程定义实例对象而不是重新创建一个。后续逻辑就是把流程定义实例的参数，全都put到cmdParam中进行后续的逻辑判断。

根据流程实例id查询，而不是重新创建。这样的好处是可以避免已经执行成功的任务不再重复执行。那处于running状态的任务呢？这个就要结合master的优雅退出来看了。

还记得master如何优雅退出的吗？好像没有涉及到这部分逻辑啊？没错，就是没有涉及，其实master会等待所调度的所有流程定义实例中的任务直至结束的。也就是说，调度的任务应该会被正常的执行完毕的，状态最终会被更新成失败或者成功。

那如果宕掉的master没有能成功更新作业的状态呢？很不幸，DolphinScheduler没有处理这部分异常。此时的作业只能是永久处于running状态，除非手动干预。

这部分逻辑最好处理一下啊，要不然就真的永久处于running状态了。

分析到这里大家会发现，其实master的故障转移很简单，就是把某个master节点的流程定义实例交由其他master节点去驱动，原来的流程定义实例中的任务状态没有任何改变。

下面来看看worker的故障转移。

/**
 * failover worker tasks
 *
 * 1. kill yarn job if there are yarn jobs in tasks.
 * 2. change task state from running to need failover.
 * 3. failover all tasks when workerHost is null
 * @param workerHost      worker host
 * @param needCheckWorkerAlive  need check worker alive
 * @throws Exception      exception
 */
private void failoverWorker(String workerHost, boolean needCheckWorkerAlive) throws Exception {
  logger.info("start worker[{}] failover ...", workerHost);


  List<TaskInstance> needFailoverTaskInstanceList = processDao.queryNeedFailoverTaskInstances(workerHost);
  for(TaskInstance taskInstance : needFailoverTaskInstanceList){
    if(needCheckWorkerAlive){
      if(!checkTaskInstanceNeedFailover(taskInstance)){
        continue;
            }
    }


    ProcessInstance instance = processDao.findProcessInstanceDetailById(taskInstance.getProcessInstanceId());
    if(instance!=null){
      taskInstance.setProcessInstance(instance);
    }
    // only kill yarn job if exists , the local thread has exited
    ProcessUtils.killYarnJob(taskInstance);


    taskInstance.setState(ExecutionStatus.NEED_FAULT_TOLERANCE);
    processDao.saveTaskInstance(taskInstance);
  }
  logger.info("end worker[{}] failover ...", workerHost);
}

首先根据worker的IP找到对应的任务实例，如果该实例不需要故障转移则继续下一个任务实例的检测；如果需要，则找到对应的流程定义实例，将其与任务实例关联；只杀掉yarn作业，作者说其他作业的本地线程已经退出（谁知道呢）；设置任务实例的状态为 ExecutionStatus.NEED_FAULT_TOLERANCE。

看到这里发现worker的故障转移也没啥太复杂功能，就是设置任务实例的状态。那是如何处理ExecutionStatus.NEED_FAULT_TOLERANCE状态的任务实例的呢？

很不幸，没有具体的逻辑来处理这个状态。还记得worker是如何优雅stop的吗？就是等对应的线程池安全退出，其实就是让正在执行的任务实例继续执行完毕。

全局搜索之后，发现对ExecutionStatus.NEED_FAULT_TOLERANCE做过的唯一比较重要的判断就是：如果作业失败且需要故障转移，就把他放到recoverToleranceFaultTaskList列表中。但跟踪代码才发现recoverToleranceFaultTaskList就是用来预警的。

刚开始，taskCanRetry中对NEED_FAULT_TOLERANCE的判断被我忽略了。

/**
 * determine if you can try again
 * @return can try result
 */
public boolean taskCanRetry() {
    if(this.isSubProcess()){
        return false;
    }
    if(this.getState() == ExecutionStatus.NEED_FAULT_TOLERANCE){
        return true;
    }else {
        return (this.getState().typeIsFailure()
            && this.getRetryTimes() < this.getMaxRetryTimes());
    }
}

    taskCanRetry中，如果是ExecutionStatus.NEED_FAULT_TOLERANCE状态，则不管重试了多少次，一定可以重试。有啥用呢？

其实就是如果发现某个作业是故障转移状态，则失败的时候一定可以重试。

if(task.getState().typeIsFailure()){
    if(task.getState() == ExecutionStatus.NEED_FAULT_TOLERANCE){
        this.recoverToleranceFaultTaskList.add(task);
    }
    if(task.taskCanRetry()){
        addTaskToStandByList(task);
    }else{
        // node failure, based on failure strategy
        errorTaskList.put(task.getName(), task);
        completeTaskList.put(task.getName(), task);
        if(processInstance.getFailureStrategy() == FailureStrategy.END){
            killTheOtherTasks();
        }
    }
    continue;
}

上面是MasterExecThread.runProcess中的一段代码，其逻辑就是如果当前作业失败，且可以重试，就把作业添加到readyToSubmitTaskList队列中再次执行。而ExecutionStatus.NEED_FAULT_TOLERANCE就是属于可以重试。

至此简单总结一下DolphinScheduler故障转移的逻辑：

worker如果与zookeeper连接超时，则停止心跳，停止获取任务，等待所有任务实例执行结束（正常或失败）并更新数据库状态
master如果与zookeeper连接超时，则停止心跳，停止获取流程定义实例，停止调度所有流程定义实例
master如果发现某个流程定义实例中的任务实例失败且属于ExecutionStatus.NEED_FAULT_TOLERANCE状态，则重新运行。

但这里有一个不太合理的假设：如果master/worker与zookeeper的连接超时，则master/worker出现了问题，应该发生故障转移。

master/worker与zookeeper的连接超时有两种可能，master/worker的网络有问题、zookeeper有问题。如果是master/worker的网络有问题则MySQL的读写也会有问题，意味着任务实例的状态更新可能有问题，此时发生故障转移没问题；如果是zookeeper服务本身有问题，则所有的master/worker可能都会有问题，即使发生故障转移意义不是特别大。

其实个人觉得，既然DolphinScheduler把流程定义、实例等信息保存到了数据库，那么心跳应该去度量与数据库的连接，而不是去度量与zookeeper的连接。zookeeper存在的意义就是分布式锁，而不应该是度量心跳！

数据库

文章转载自海豚调度，如果涉嫌侵权，请发送邮件至：contact@modb.pro进行举报，并提供相关证据，一经查实，墨天轮将立刻删除相关内容。

DolphinScheduler源码分析

评论
