Apache DolphinScheduler 1.2.0 使用文档（1/8）：架构及名词解释

海豚调度 2020-03-24
323

本文章经授权转载，原文链接：

https://blog.csdn.net/MiaoSO/article/details/104770720


目录

1. 架构及名词解释
  • 1.1 DolphinScheduler 说明
  • 1.2 相关网址
  • 1.3 名词解释
  • 1.4 DolphinScheduler 架构
    • 1.4.1 MasterServer
    • 1.4.2 WorkerServer
    • 1.4.3 ZooKeeper
    • 1.4.4 Task Queue
    • 1.4.5 Alert
    • 1.4.6 API
    • 1.4.7 UI


1. 架构及名词解释

1.1 DolphinScheduler 说明

Apache DolphinScheduler 是一个分布式去中心化，易扩展的可视化 DAG 工作流任务调度系统。致力于解决数据处理流程中错综复杂的依赖关系，使调度系统在数据处理流程中开箱即用。

1.2 相关网址

官网：

https://dolphinscheduler.apache.org/zh-cn/index.html
Git 地址：
https://github.com/apache/incubator-dolphinscheduler
系统架构设计：
https://dolphinscheduler.apache.org/zh-cn/docs/1.2.0/user_doc/architecture-design.html
系统使用手册：
https://dolphinscheduler.apache.org/zh-cn/docs/1.2.0/user_doc/system-manual.html
FAQ：
https://dolphinscheduler.apache.org/zh-cn/docs/release/faq.html


1.3 名词解释

  • DAG：全称 Directed Acyclic Graph，简称 DAG。工作流中的 Task 任务以有向无环图的形式组装起来，从入度为零的节点进行拓扑遍历，直到无后继节点为止。
  • 流程定义：通过拖拽 任务节点 并建立 任务节点的关联 所形成的 可视化DAG。
  • 流程实例：流程定义的实例化，可以通过手动启动或定时调度生成，流程定义每运行一次，产生一个流程实例。
  • 任务实例：流程定义 中 任务节点的实例化，标识着具体的 任务执行状态
  • 任务类型：目前支持有SHELL、SQL、SUB_PROCESS(子流程)、PROCEDURE、MR、SPARK、PYTHON、DEPENDENT(依赖)，同时计划支持动态插件扩展，注意：其中子 SUB_PROCESS 也是一个单独的流程定义，是可以单独启动执行的。
  • 调度方式：系统支持基于 cron 表达式的定时调度和手动调度。命令类型支持：启动工作流、从当前节点开始执行、恢复被容错的工作流、恢复暂停流程、从失败节点开始执行、补数、定时、重跑、暂停、停止、恢复等待线程。其中 恢复被容错的工作流 和 恢复等待线程 两种命令类型是由调度内部控制使用，外部无法调用。
  • 定时调度：系统采用 quartz 分布式调度器，并同时支持 cron 表达式可视化的生成。
  • 依赖：系统不单单支持 DAG 简单的前驱和后继节点之间的依赖，同时还提供任务依赖节点，支持流程间的自定义任务依赖。
  • 优先级 ：支持流程实例和任务实例的优先级，如果流程实例和任务实例的优先级不设置，则默认是先进先出。
  • 邮件告警：支持 SQL任务 查询结果邮件发送，流程实例运行结果邮件告警及容错告警通知。
  • 失败策略：对于并行运行的任务，如果有任务失败，提供两种失败策略处理方式，继续 是指不管并行运行任务的状态，直到流程失败结束。结束 是指一旦发现失败任务，则同时Kill掉正在运行的并行任务，流程失败结束。
  • 补数：补历史数据，支持 区间并行和串行 两种补数方式。

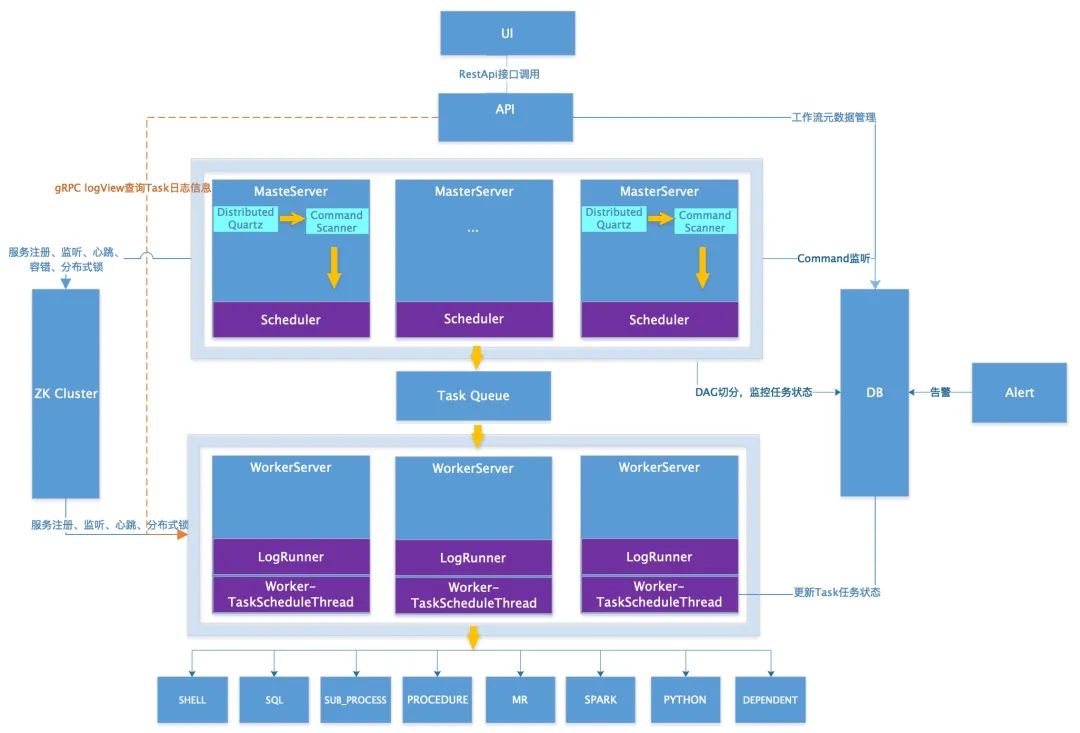

1.4 DolphinScheduler 架构



1.4.1 MasterServer

MasterServer 采用分布式无中心设计理念，MasterServer 主要负责 DAG 任务切分、任务提交监控，并同时监听其它 MasterServer 和 WorkerServer 的健康状态。MasterServer 服务启动时向 Zookeeper 注册临时节点，通过 监听 Zookeeper 临时节点 变化来进行容错处理。
该服务内主要包含：
  • Distributed Quartz 分布式调度组件，主要负责 定时任务的启停 操作，当 quartz 调起任务后，Master 内部会有线程池具体负责处理任务的后续操作。
  • MasterSchedulerThread 是一个扫描线程，定时扫描数据库中的 command 表，根据不同的命令类型进行不同的业务操作。
  • MasterExecThread 主要是负责 DAG任务切分、任务提交监控、各种不同命令类型的逻辑处理。
  • MasterTaskExecThread 主要负责任务的持久化。


1.4.2 WorkerServer

WorkerServer 也采用分布式无中心设计理念，WorkerServer 主要负责 任务的执行和提供日志服务。WorkerServer 服务启动时向 Zookeeper 注册临时节点，并维持心跳。
该服务包含：
  • FetchTaskThread 主要负责不断 从 Task Queue 中领取任务，并根据不同任务类型调用TaskScheduleThread 对应执行器。
  • LoggerServer 是一个RPC服务，提供日志分片查看、刷新和下载等功能


1.4.3 ZooKeeper

ZooKeeper 服务，系统中的 MasterServer 和 WorkerServer 节点都通过 ZooKeeper 来进行 集群管理和容错。另外系统还基于 ZooKeeper 进行 事件监听和分布式锁。我们也曾经基于Redis实现过队列，不过我们希望 DolphinScheduler 依赖到的组件尽量地少，所以最后还是去掉了 Redis 实现。


1.4.4 Task Queue

提供 任务队列 的操作，目前队列也是基于 Zookeeper 来实现。由于队列中存的信息较少，不必担心队列里数据过多的情况，实际上我们压测过百万级数据存队列，对系统稳定性和性能没影响。


1.4.5 Alert

提供 告警相关 接口，接口主要包括告警两种类型的告警数据的存储、查询和通知功能。其中通知功能又有邮件通知和**SNMP(暂未实现)**两种。


1.4.6 API

API接口层，主要负责 处理前端UI层的请求。该服务统一提供 RESTful api 向外部提供请求服务。接口包括工作流的创建、定义、查询、修改、发布、下线、手工启动、停止、暂停、恢复、从该节点开始执行等等。


1.4.7 UI

系统的前端页面，提供系统的各种可视化操作界面。
