BBED修复数据块损坏引起的数据库崩溃（ORA-01092,ORA-00704,ORA-01578）(2021年苏州某国企的案例更新至公众号)

问题现象：

1.Symptom

用户一个边缘系统出现数据文件损坏，且没有备份，数据库无法启动

报错如下，发现是oracle bootstrap损坏

SQL> alter database open;
alter database open
*
ERROR at line 1:
ORA-01092: ORACLE instance terminated. Disconnection forced
ORA-00704: bootstrap process failure
ORA-01578: ORACLE data block corrupted (file # 1, block # 520)
ORA-01110: data file 1: '+DATA/dbocs/datafile/system01'
Process ID: 83985
Session ID: 191 Serial number: 3

问题分析：

bootstrap保存数据库中object_id最小的部分DDL (10g为<57 11g-19C<60)

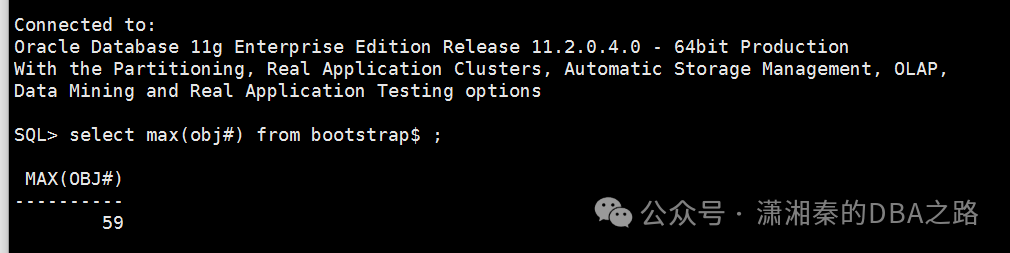

select max(obj#) from bootstrap$ ;

11g

19C

解决方案：

2.Solution

因为没有备份,所以正常的恢复这条路是给堵死了；

但是数据库的数据文件是完整的，那么首先能想到的就是DUL抽数或者BBED做block级别的修复；

而数据库损坏的部分为系统的bootstrap部分，这部分数据块具有通用性，那么是不是可以从其他同构的数据库平台（OS,ORACLE版本一致）来copy数据块修复呢？如果不行再考虑使用DUL从数据文件抽数恢复。

何为BBED

BBED（Block Browser and Editor）是Oracle数据库中的一个强大的工具，它允许用户直接浏览和编辑数据文件的内容，包括数据块（block）和数据页（page）。BBED主要用于以下几个方面：

数据恢复和修复：当数据库发生损坏或者数据文件受损时，BBED可以用于检查和修复受影响的数据块。通过BBED，用户可以直接浏览损坏的数据块，并进行相应的修复操作。
深入了解数据库内部结构：BBED允许用户直接查看数据库内部的数据结构和存储方式，包括数据块的布局、数据页的组织方式等。这对于理解Oracle数据库的内部工作原理和优化性能非常有帮助。
数据分析和调试：BBED可以用于分析和调试数据库中的数据，包括查看表的数据、索引的结构等。这对于诊断数据库性能问题和分析数据访问模式非常有用

看到BBED如此强大就要知道，不是万不得已不要使用谨慎！谨慎！

2.1. 配置oracle11g的BBED

bbed作为oracle 内部工具，11g之后就不再提供，所以如果要想使用bbed需要重新编译配置具体方法如下

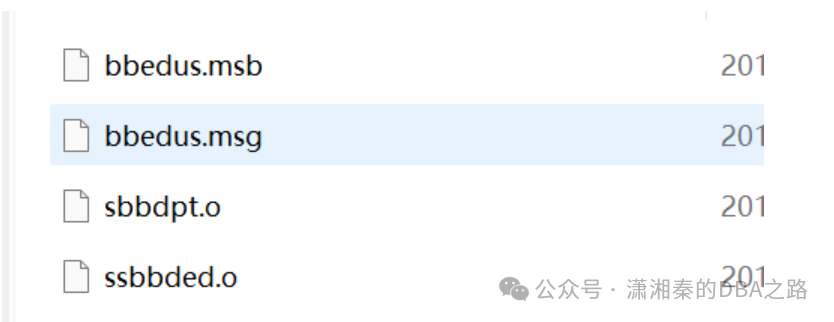

从oracle10g主机下载如下四个文件将如下四个文件copy到如下目录

cp /tmp/sbbdpt.o $ORACLE_HOME/rdbms/lib/sbbdpt.o
cp /tmp/ssbbded.o $ORACLE_HOME/rdbms/lib/ssbbded.o
cp /tmp/ bbedus.msb $ORACLE_HOME/rdbms/mesg/bbedus.msb
cp tmp/bbedus.msg  $ORACLE_HOME/rdbms/mesg/bbedus.msg


修改权限和属性
chmod 777 sbbdpt.o
chmod 777 ssbbded.o
chmod 777 bbedus.msb
chmod 777  bbedus.msg
chown oracle:oinstall bbedus.msb
chown oracle:oinstall sbbdpt.o
chown oracle:oinstall ssbbded.o
chown oracle:oinstall  bbedus.msg


编译bbed
 make -f ins_rdbms.mk $ORACLE_HOME/rdbms/lib/bbed
[oracle@DBSVR1 lib]$ make -f ins_rdbms.mk $ORACLE_HOME/rdbms/lib/bbed
Linking BBED utility (bbed)
rm -f /u01/oracle/oracle/rdbms/lib/bbed
gcc -o /u01/oracle/oracle/rdbms/lib/bbed -m64 -z noexecstack -L/u01/oracle/oracle/rdbms/lib/ -L/u01/oracle/oracle/lib/ -L/u01/oracle/oracle/lib/stubs/  /u01/oracle/oracle/lib/s0main.o /u01/oracle/oracle/rdbms/lib/ssbbded.o /u01/oracle/oracle/rdbms/lib/sbbdpt.o `cat /u01/oracle/oracle/lib/ldflags`    -lncrypt11 -lnsgr11 -lnzjs11 -ln11 -lnl11 -ldbtools11 -lclntsh  `cat /u01/oracle/oracle/lib/ldflags`    -lncrypt11 -lnsgr11 -lnzjs11 -ln11 -lnl11 -lnro11 `cat /u01/oracle/oracle/lib/ldflags`    -lncrypt11 -lnsgr11 -lnzjs11 -ln11 -lnl11 -lnnz11 -lzt11 -lztkg11 -lclient11 -lnnetd11  -lvsn11 -lcommon11 -lgeneric11 -lmm -lsnls11 -lnls11  -lcore11 -lsnls11 -lnls11 -lcore11 -lsnls11 -lnls11 -lxml11 -lcore11 -lunls11 -lsnls11 -lnls11 -lcore11 -lnls11 `cat /u01/oracle/oracle/lib/ldflags`    -lncrypt11 -lnsgr11 -lnzjs11 -ln11 -lnl11 -lnro11 `cat /u01/oracle/oracle/lib/ldflags`    -lncrypt11 -lnsgr11 -lnzjs11 -ln11 -lnl11 -lclient11 -lnnetd11  -lvsn11 -lcommon11 -lgeneric11   -lsnls11 -lnls11  -lcore11 -lsnls11 -lnls11 -lcore11 -lsnls11 -lnls11 -lxml11 -lcore11 -lunls11 -lsnls11 -lnls11 -lcore11 -lnls11 -lclient11 -lnnetd11  -lvsn11 -lcommon11 -lgeneric11 -lsnls11 -lnls11  -lcore11 -lsnls11 -lnls11 -lcore11 -lsnls11 -lnls11 -lxml11 -lcore11 -lunls11 -lsnls11 -lnls11 -lcore11 -lnls11   `cat /u01/oracle/oracle/lib/sysliblist` -Wl,-rpath,/u01/oracle/oracle/lib -lm    `cat /u01/oracle/oracle/lib/sysliblist` -ldl -lm   -L/u01/oracle/oracle/lib
[oracle@DBSVR1 lib]$ ./bbed
Password: blockedit ----默认密码

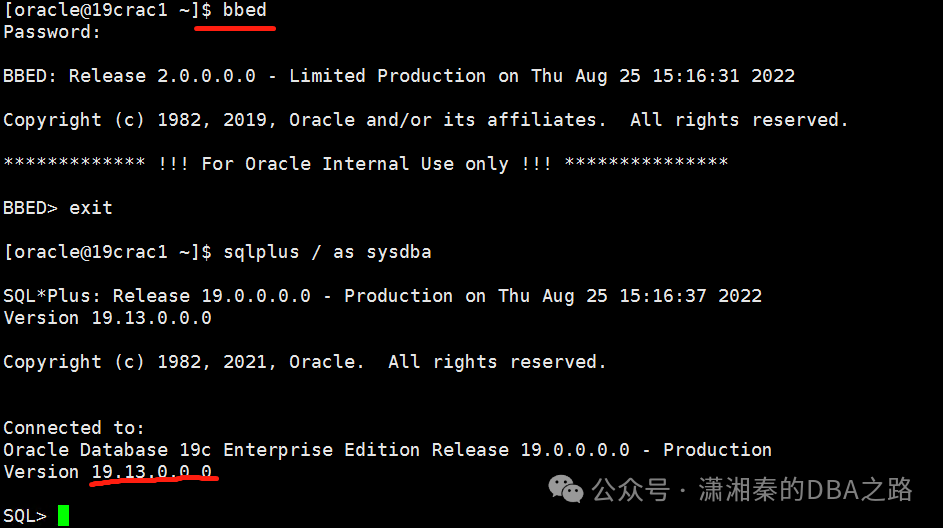

PS:12C-19C bbed的配置使用和11g一致，也是要使用到10g的文件来编译

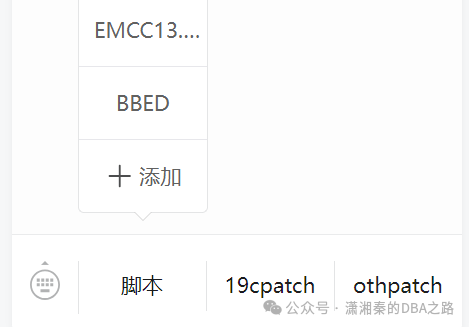

现在10g的环境可能比较难找了，所以我把 bbed所需的包放在了公众号上，有需要的直接点下载(注意：是《潇湘秦》公众号)

2.2 check bootstrap block

配置好了BBED 下一步就是去确认数据库损坏的block

查询bootstrap所在的文件和block

set line 300
col segmnet_name for a20
col tablespace_name for a20
select segment_name,tablespace_name,extent_id,file_id,block_id,blocks from dba_extents where segment_name='BOOTSTRAP$'

确认涉及到的数据块号

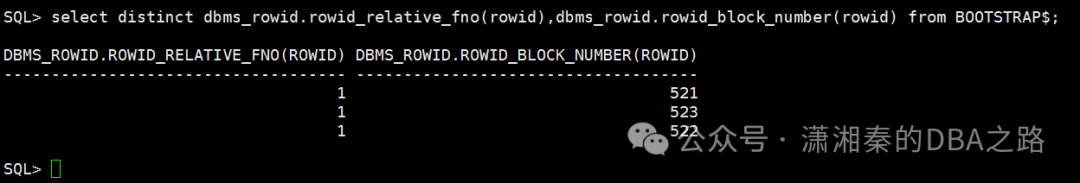

select distinct dbms_rowid.rowid_relative_fno(rowid),dbms_rowid.rowid_block_number(rowid) from BOOTSTRAP$;

2.3从同构环境数据库中拷贝数据块（操作系统和数据库版本都一致等）

在正常的机器上
dd if=/oracledb1/oracle/oradata/orcl/system01.dbf of=/tmp/bbed_system.dbf bs=10M count=1
将文件传到故障端
scp tmp/bbed_system.dbf  root@xxx.32:/tmp/bbed_system.dbf

2.4.利用BBED恢复数据块

修改远程copy过来的数据文件属性
[root@DBSVR1 tmp]# chown oracle:oinstall  /u01/oracle/oradata/tmp/bbed_system.dbf
[root@DBSVR1 tmp]# su - oracle
[oracle@DBSVR1 ~]$
[oracle@DBSVR1 ~]$ cd u01/oracle/oradata/tmp/


配置bbed参数文件
[oracle@DBSVR1 oracle]$ vi bbed_1.txt
[oracle@DBSVR1 oracle]$ cat bbed_1.txt
1  /u01/oracle/oradata/orcl/system01.dbf  ##源损坏文件
20 u01/oracle/oradata/tmp/bbed_system.dbf  ##同构正常文件
[oracle@DBSVR1 oracle]$ cd $ORACLE_HOME/rdbms/lib
[oracle@DBSVR1 lib]$
[oracle@DBSVR1 lib]$
[oracle@DBSVR1 lib]$./bbed PASSWORD=blockedit mode=edit blocksize=8192 listfile=/u01/oracle/bbed_1.txt
BBED: Release 2.0.0.0.0 - Limited Production on Sun Mar 7 10:08:35 2021
Copyright (c) 1982, 2011, Oracle and/or its affiliates.  All rights reserved.
************* !!! For Oracle Internal Use only !!! ***************
BBED>
BBED> info
File#  Name                                                        Size(blks)
-----  ----                                                        ----------
1  /u01/oracle/oradata/orcl/system01.dbf                                0
20  u01/oracle/oradata/tmp/bbed_system.dbf                              0


BBED> set count 128
COUNT           128


BBED> copy file 20 block 520 to file 1 block 520  ---做文件block的对拷 来修复数据文件
File: /u01/oracle/oradata/orcl/system01.dbf (1)
Block: 520              Offsets:    0 to  127           Dba:0x00400208
------------------------------------------------------------------------
10a20000 08024000 d0010000 00000204 43e40000 00000000 00000000 00000000
00000000 01000000 07000000 20100000 00000000 03000000 07000000 0c024000
00000000 00000000 01000000 03000000 00000000 00000000 00000000 01000000
00000000 3b000000 00000040 09024000 07000000 00000000 00000000 00000000
 <32 bytes per line>


BBED>  copy file 20 block 521 to file 1 block 521
File: /u01/oracle/oradata/orcl/system01.dbf (1)
Block: 521              Offsets:    0 to  127           Dba:0x00400209
------------------------------------------------------------------------
06a20000 09024000 d7010000 00000106 fa520000 01000000 3b000000 73010000
00000000 01f80200 00000000 00002500 02000000 11024000 02004c00 18200000
 d7010000 00011800 ffff4200 c6048404 84040000 1800a31f 1a1f951d cd1c4e1b
7a1aad19 49177b16 b315d614 0a14ef12 05120e11 380f680e 910d790c 69099c08
 <32 bytes per line>


BBED> copy file 20 block 522 to file 1 block 522
File: /u01/oracle/oradata/orcl/system01.dbf (1)
Block: 522              Offsets:    0 to  127           Dba:0x0040020a
------------------------------------------------------------------------
06a20000 0a024000 d7010000 00000106 e81e0000 01000000 3b000000 bb010000
00000000 01f80200 00000000 00002500 02000000 20024000 04000700 15200000
 d7010000 00011500 ffff3c00 b2057605 76050000 1500521d 811cb71b e31a8a18
07172216 ce120312 f9102010 410f750e 590dad0c 800bb30a dc096507 9606b205
 <32 bytes per line>


BBED> copy file 20 block 523 to file 1 block 523
File: /u01/oracle/oradata/orcl/system01.dbf (1)
Block: 523              Offsets:    0 to  127           Dba:0x0040020b
------------------------------------------------------------------------
06a20000 0b024000 d7010000 00000106 7b7e0000 01000000 3b000000 d0010000
00000000 01000300 00000000 00002500 02000000 27024000 04002f00 0f200000
 d7010000 00010f00 ffff3000 f50dc50d c50d0000 0f00301d 561c481b 821aab19
9c18c117 f816b113 ea122011 5110890f c00ef50d 00000000 00000000 00000000
 <32 bytes per line>


BBED> sum apply
Check value for File 1, Block 523:
current = 0x7e7b, required = 0x7e7b


BBED>
BBED> exit

2.5修复后重新启动数据

修复后可以正常启动

SQL> startup
ORACLE instance started.
Total System Global Area 8217530368 bytes
Fixed Size        2269552 bytes
Variable Size     1761611408 bytes
Database Buffers   6442450944 bytes
Redo Buffers       11198464 bytes
Database mounted.
Database opened.
SQL>

3.后记

常言道有备无患，但是仍然有很多很多的案例因为没有备份，不得不选择各种非常规手段来恢复数据，只有个expdp或者rman就可以解决99%的问题！备份--数据库的最后一道保险！希望大家都不会用到BBED和DUL！
