一、OracleASM的前世今生

1996年，当时Oracle ASM最初的架构师Bill Bridge提出了一个新想法，那就是构建Oracle自己的存储管理系统。当时反对声音认为，Oracle没有必要介入存储管理领域。

1999年，这个项目被正式批准启动，最初的名字叫Parallel Storage Manager(PSM), 后来更改为Oracle Data Manager，2000年名称更改为OSM（Oracle Storage Management) 。

2003年最终被更改为ASM（Automatic Storage Management), 并在那一年的OOW大会上发布。从2003年ASM产品发布至今，已经走过了二十几个年头，ASM本身已经变得越来越强大，越来越成熟，这一产品已经深远的影响了整个产业，并且极大的冲击了很多以文件系统、集群文件系统为生的第三方厂商。现在ASM技术已经成为数据库架构中，位于操作系统和应用之间的最重要组件。

二、OracleASM的主要功能和优点

1）逻辑卷管理

自动管理磁盘组，增加和删除磁盘操作十分简单。而磁盘文件的重部署由 ASM 自动完成，不需要 DBA 干预，简化了DBA的工作，无需停机，并且文件区域自动重新分配。

2）软RAID功能

所有的数据均有冗余备份，当磁盘出现坏块或者整个磁盘损坏都可以从备份数据中读取，复制，恢复至正常使用的磁盘上。

3）文件系统

实现了文件级的冗余备份，提高了数据文件的可用性。针对数据库优化，减少元数据量。

4）自动负载均衡

 ASM 自动将一个文件均衡存储在组中的多个磁盘上，提供条带化技术实现这种文件的均衡分布。I/O 自动分布在所有可用的磁盘上，无需人工干预。若有出现IO热点，自动重平衡，将热点IO分散到多块磁盘上。

5）经济实用

ASM作为Oracle数据库的一个组件，无需额外付费，且用通用硬件即可。与第三方专用存储软件或者硬件相比更节省费用。

三、总体结构

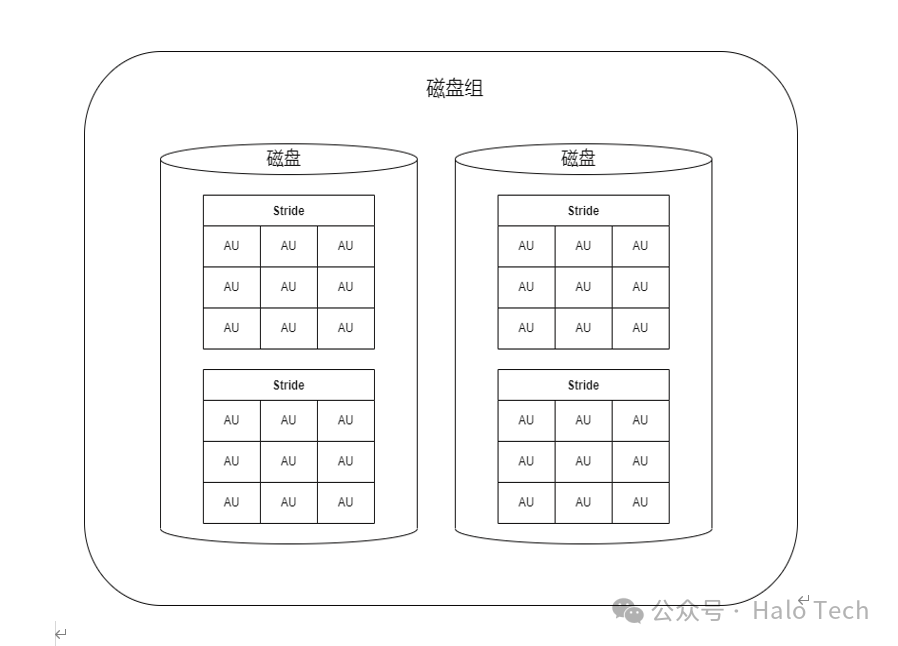

磁盘组由 ASM 磁盘组成，可以包含一个或多个 ASM磁盘。整个

ASM磁盘一般为原始的磁盘设备，不需要挂载到系统中，不需要格式化为ext4或xfs等文件系统

AU(Allocation Unit)为磁盘的最小存储单元

一块ASM磁盘分为多个Stride，每个Stride包含AT(Allocation Table) 和多个AU

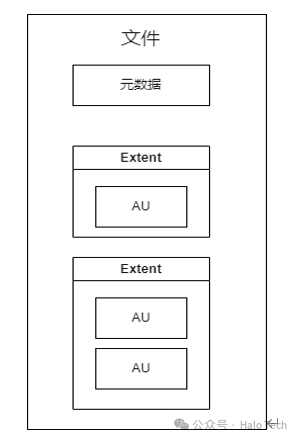

文件中包含元数据和多个 extent， 每个extent包含1到16个AU

四、磁盘组

• 每个磁盘组都有自己的PST表(Partnership and Status Table), 保存在部分磁盘的第二个AU，即AU1。

• 每个磁盘的AU 1是为PST表预留的，但是并不是每一个磁盘都有PST表的信息。

• PST表包含了一个磁盘组中所有磁盘的相关信息-磁盘号，磁盘状态，partner的磁盘号，心跳信息和failgroup的信息。

• 在normal冗余的磁盘组中，至少有两份PST表，分别保存在不同的磁盘中。如果磁盘组中有三个或更多的failgroup，PST表将会有3份.在high冗余的磁盘组中，至少有三份PST表的信息。

• 可以简单方便的添加或删除磁盘， 实现扩容或更换坏盘。

• 文件冗余保存成多份副本，分别在不同的磁盘上，若一个副本损坏可以从其他副本读取。三种冗余级别：KFDGTP_EXTERNAL 由外部存储负责冗余，ASM只保存一份；KFDGTP_NORMAL 常规冗余，2份副本；KFDGTP_HIGH 高冗余，3份副本。

• 文件条带化存储，利于多个磁盘的IO均衡。

• 每一个磁盘组都是独立的存储单元，每一个磁盘组都会有属于它自己的文件目录。




五、磁盘

ASM磁盘是以AU为单位进行格式化的。第一个AU位于ASM磁盘的起始位置，即AU0,它始终用于存储ASM元数据。 一个元数据块的大小为4K ,有块头信息和与块类型相匹配的一些相关数据，AU0的第一个块, 即block0，就是ASM的磁盘头。

5.1 磁盘头

主要有以下数据项

磁盘头冗余备份

磁盘头块的信息会自动备份到AU1的倒数第二个ASM元数据块中。知道AU的块大小和ASM元数据块的大小后，就能找到倒数第二个块的块编号

5.2 Stride

磁盘容量有大有小，AT表的大小受限于AU的大小，所以需要将一个大的磁盘分成多个段，称之为Stride

5.3 AT分配表

AT表全称为Allocation Table。AT表记录每个AU的分配信息，开始于stride所在AU0的第二个块。由N个AT块组成，每一个AT块（4K）可以描述448个AU（kfdatb.shrink值），每一个AT表有254个块。这意味着一个AT表可以用来描述254*448= 113792个AU。这在ASM里被称为一个stride，一个stride可以描述的AU数量在ASM的磁盘头的kfdhdb.mfact。

5.4 FST空闲空间表

FST全称为Free Space Table。FST表记录了空闲的AU，用来加速AU的分配，避免读取已经完全被占用殆尽的AT块，造成分配空间效率的低下。FST表属于AT表的一部分，kfdhdb.fstlocn的值代表了FST块位于磁盘头的第几个块，一般位于AT表的块1。

AT表和FST表备份

FST表和AT表都是重要物理元数据，必须有备份。ASM会把0号AU的内容拷贝到11号AU，然后同时维护这两份副本

六、文件

ASM中所有的文件是根据冗余级别多副本存储，分布在不同的磁盘上。一个文件分成多段，条带化存储，每一段称为extent。所有文件的元数据存储在文件目录中，即1号文件，每个磁盘组有自己的文件目录。

6.1 文件目录

ASM的1号文件是ASM的文件目录，它记录了磁盘组中的所有文件信息。每一个磁盘组都是独立的存储单元，所以每一个磁盘组都会有属于它自己的文件目录。

每一个文件目录的条目都会包含如下的信息：

新增的ASM文件会分配到一个号码，这个号码是随着新增文件而顺序递增的。文件的号码与文件目录中的block号码也是完全对应的。比如文件目录的1号block描述了他自己也就是1号文件的信息。2号block是描述2号文件的。

1号文件元数据的位置

ASM磁盘头的kfdhdb.f1b1locn指定了一号文件所在的AU。如果kfdhdb.f1b1locn的值为0，代表这个磁盘并没有一号文件的拷贝。1号文件属于ASM的元数据，按冗余级别做多副本备份。

6.2 空间分配

一个文件由多个extent组成。HSM文件的空间分配是以extent为单位，每一个extent是由一个或多个AU组成。HSM空间分配的最小单位是AU，默认的AU size是1MB。但在Exadata下AU 的默认大小是4MB。ASM文件的空间分配是以extent为单位，每一个extent是由一个或多个AU组成，

• 在11.2版本，前20000个extent，每一个extent由1个AU组成，接下来的20000个extent，每一个由4个AU组成，再超出的extent，每一个由16个AU组成。这个特性被叫做可变extent。

• 而在11.1版本，extent的增长则遵循的是1-8-64倍AU的方式。

•在版本10，可变extent这个特性还没出现，因此所有的extent的大小都是1个AU

因为ASM文件目录块中，只能存放60个extent的条目，一旦超出这个值，那么就要有额外的地方来记录这个信息。

6.3 条带化

ASM文件条带化有两种类型：

细粒度条带化：条带粒度为128k，默认只有元数据和配置文件使用细粒度条带化。

粗粒度条带化：条带粒度为一个AU

粗粒度的条带化可以提供更高的吞吐量，而细粒度的条带化可以降低延迟。创建文件时可以指定锁使用的条带粒度。

七、重平衡

最开始ASM磁盘组分配空间时是均衡分布的，但系统运行一段时间后可能会出现某一块磁盘的IO过于集中的问题，即热点IO。这个时候需要IO重平衡rebalance，可以手动触发，有的情况下由ASM自动触发。

7.1 何时需要重平衡

1）添加、删除磁盘

2）负载不均衡

3）ASM磁盘组的磁盘上空间分布不均匀

4）移动一个文件从磁盘的hot区到cold区

7.2 如何重平衡

重平衡是以文件为基本操作单位的，主要由以下步骤：

1）rebalance plan，ASM会计算出重平衡的计划

2）更新COD(Continuing Operations Directory),当重平衡失败时，恢复后将根据COD启动重平衡

3) extent relocating，ASM会在磁盘组中的磁盘间移动文件，这个过程会花费大部分的时间

八、故障恢复

8.1 磁盘故障

一个磁盘不可用时会先被设置为offline状态，此时disk repair计时器开始介入，如果计时器达到磁盘组DISK_REPAIR_TIME（默认3.6h） 属性值时，这个磁盘会从所属的磁盘组中drop掉。如果这个磁盘在计时器过期前恢复可用，那么它的状态会变回online，不会被drop。当一个磁盘被drop，整个磁盘组需要为此进行rebalance，整个过程需要耗费大量的时间。在此期间，其他磁盘也可能会发生故障，使得数据丢失的风险大大增加。

为解决这个问题，在11gR1开始，ASM引入了fast disk resync特性。ASM不再立即drop不可用的磁盘，而是先置为offline状态。这样做的意义是能让ASM管理员被告知有磁盘发生故障后在disk repair time计时器到达阈值前修复故障。默认的disk repair计时器阈值是3.6小时。这个阈值是可以通过alter diskgroup命令来调整的。

在磁盘处于offline的这段时间里，ASM持续跟踪需要在offline磁盘上做的修改操作。如果磁盘在计时器到达阈值前恢复可用并且恢复到online状态，那么ASM会将这些修改操作应用到磁盘上去。如果在计时器到达阈值之前，磁盘故障不能解决，磁盘会被设置为drop状态。

8.2 坏块

企业级磁盘质保期一般是3年，随着磁盘使用年限增加故障率升高，可能会出现某一块数据读不出来的问题。ASM中PST,磁盘头，AT表，FST等元数据以及文件数据都有冗余备份机制，若出现读写失败的情况，则重新分配一个AU，将数据从其他副本复制过来，并且将读写异常的AU标记为已损坏。

九、校验检测

9.1 元数据校验

通过为ALTER DISKGROUP CHECK语句可以用来校验磁盘组元信息的内部一致性，可以指定在磁盘组、磁盘、文件、failgroup级别进行元信息一致性的校验，在校验过程中如果有错误信息，会记录在ASM的alert文件中，check语句一般会执行如下的操作：

1）检查磁盘的一致性

2）检查文件extent map和AT表之间的一致性

3）检查alias元信息目录和文件目录之间对应关系的正确性

4）检查alias目录树的正确性

5）检查ASM元信息目录是否有不可访问的块

我们可以在语句中添加repair或norepair关键字来指定ASM是否尝试修复检查过程中发生的错误，默认为norepair。

9.2 disk scrub

磁盘数据清理（disk scrubbing）是Oracle 12C ASM出现的新功能， ASM的磁盘清理通过校验不经常被读取的数据，提高了可用性和可靠性，对于磁盘组是normal和 high redundancy冗余模式的，磁盘清理会检查数据的逻辑错误，在发现后利用镜像磁盘进行错误的自动修复

十、后记

现在存储已经成为Oracle的一条产品线，Oracle为什么要花费巨大的时间精力去做存储模块？数据安全可靠与底层存储系统紧密相关，文件损坏，磁盘故障会导致数据库出现灾难性故障，而且在早期数据库故障中占比较高。早期的数据库系统重点关注数据管理，数据存储在系统内的文件系统中，要求更高的场景用专用的硬件存储设备保存数据，如raid卡，阵列柜。

实际生产中第三方存储是否能很好的解决数据的安全可靠问题呢？企业级的磁盘质保期一般是三年，电子类产品使用久了一般都会有老化，故障率升高的问题。专用存储设备一旦出问题需要厂家专业人员维修，购买阵列柜使用了几年后出问题，厂家能否快速响应？需要打个大问号。还有数据库的扩容、迁移等运维需求，第三方的存储能否很好的支持？成本方面是否可行？

ASM就是一种对用户来说简单通用且经济的方案。用通用的硬件，一般水平的运维人员即可。与oracle数据库自成一体，扩容、迁移无缝衔接，而且不需要支付额外的费用。
