上篇文章介绍了SpringBoot集成Flowable实现流程部署，可能小伙伴疑问bpmn xml文件怎么生成呢？可以安装eclipse插件、Flowable也提供了流程设计器可以绘制bpmn xml。公司项目需求是：前后端项目分离，前端使用bpmn插件生成bpmn xml文件，后端解析处理数据。今天主要介绍后端集成flowable设计器的过程中遇到的问题，笔者一步步做了总结。

强调！强调！强调！笔者使用的Flowable版本是6.5.0！

为什么需要自己集成Flowable设计器？因为SpringBoot提供的依赖只集成Flowable引擎模块，没有集成modeler模块。我们上篇文章提到SpringBoot集成Flowable需要导入如下依赖：

 <dependency>
      <groupId>org.flowable</groupId>
      <artifactId>flowable-spring-boot-starter-process</artifactId>
      <version>${flowable.version}</version>
  </dependency>

可以看到没有集成和modeler相关的依赖，如下是flowable源码中提供的流程设计器模块：

因为只需要集成flowable操作model 接口相关组件，所以只需要集成logic模块即可,添加依赖如下：

     <dependency>
            <groupId>org.flowable</groupId>
            <artifactId>flowable-ui-modeler-logic</artifactId>
            <version>${flowable.version}</version>
        </dependency>
        <dependency>
            <groupId>org.flowable</groupId>
            <artifactId>flowable-ui-common</artifactId>
            <version>${flowable.version}</version>
        </dependency>
    </dependencies>

以下是总结的遇到的问题及解决方案：

问题1:集成flowable-ui-modeler-logic后，注入ModelRepository 、ModelService 启动服务报错如下：ModelRepository 、ModelService 没有注入到Spring容器中，所以需要我们手动注入：

@Service
public class SyFlowServiceImpl implements SyFlowService {
  ...
    @Autowired
    private ModelRepository modelRepository;


    @Autowired
    private ModelService modelService;
    ...  }

Field modelRepository in com.flow.test.flowabledemo.service.impl.SyFlowServiceImpl required a bean of type 'org.flowable.ui.modeler.repository.ModelRepository' that could not be found.

解决方法：参考flowable flowable-ui-modeler-conf组件中的源码中的配置类扫描我们需要的注入的类所在的包即可：

添加ApplicationConfiguration.java、ApiDispatcherServletConfiguration.java配置类到项目任意位置：

@Configuration(proxyBeanMethods = false)
@EnableConfigurationProperties(FlowableModelerAppProperties.class)
@ComponentScan(basePackages = {
//        "org.flowable.ui.modeler.conf", //不引入 conf
        "org.flowable.ui.modeler.repository",
        "org.flowable.ui.modeler.service",
//        "org.flowable.ui.modeler.security",//授权方面的都不需要
//        "org.flowable.ui.common.conf", // flowable 开发环境内置的数据库连接
//        "org.flowable.ui.common.filter",// IDM 方面的过滤器
 //       "org.flowable.ui.common.service",
        "org.flowable.ui.common.repository",
//        "org.flowable.ui.common.security",//授权方面的都不需要
   //     "org.flowable.ui.common.tenant"
},excludeFilters = {
        // 移除 RemoteIdmService
        @ComponentScan.Filter(type = FilterType.ASSIGNABLE_TYPE, value = RemoteIdmService.class)
})
public class ApplicationConfiguration {


    @Bean
    public ServletRegistrationBean modelerApiServlet(ApplicationContext applicationContext) {
        AnnotationConfigWebApplicationContext dispatcherServletConfiguration = new AnnotationConfigWebApplicationContext();
        dispatcherServletConfiguration.setParent(applicationContext);
        dispatcherServletConfiguration.register(ApiDispatcherServletConfiguration.class);
        DispatcherServlet servlet = new DispatcherServlet(dispatcherServletConfiguration);
        ServletRegistrationBean registrationBean = new ServletRegistrationBean(servlet, "/api/*");
        registrationBean.setName("Flowable Modeler App API Servlet");
        registrationBean.setLoadOnStartup(1);
        registrationBean.setAsyncSupported(true);
        return registrationBean;
    }
}


@Configuration
//@ComponentScan(value = { "org.flowable.ui.modeler.rest.app"
//        // 不加载 rest，因为 getAccount 接口需要我们自己实现
//        //,"org.flowable.ui.common.rest"
//},excludeFilters = {
//        // 移除 EditorUsersResource 与 EditorGroupsResource，因为不使用 IDM 部分
//        @ComponentScan.Filter(type = FilterType.ASSIGNABLE_TYPE, value = EditorUsersResource.class),
//        @ComponentScan.Filter(type = FilterType.ASSIGNABLE_TYPE, value = EditorGroupsResource.class),
//        // 配置文件用自己的
//        @ComponentScan.Filter(type = FilterType.ASSIGNABLE_TYPE, value = StencilSetResource.class),
//})
@EnableAsync
public class ApiDispatcherServletConfiguration extends WebMvcConfigurationSupport {


    @Autowired
    protected ObjectMapper objectMapper;


    @Bean
    public SessionLocaleResolver localeResolver() {
        return new SessionLocaleResolver();
    }


    /**
     * RequestMappingHandlerMapping和RequestMappingHandlerAdapter是为Spring MVC分发请求所必须的
     *RequestMappingHandlerMapping：主要是将Contoller的带RequestMapping方法，添加到处理方法映射器和路径方法解析器中
     *RequestMappingHandlerAdapter：主要是解决请求的，会话，请求头部处理，数据的绑定等，然后从容器中，获取handlerMethod，处理业务逻辑，获取数据，并渲染视图，返回。
     *注入RequestMappingHandlerMapping和RequestMappingHandlerAdapter Bean就相当于配置<context:annotation-config/>启用注解
     *
     * @return
     */
    @Override
    protected RequestMappingHandlerMapping createRequestMappingHandlerMapping() {
        RequestMappingHandlerMapping requestMappingHandlerMapping = new RequestMappingHandlerMapping();
        requestMappingHandlerMapping.setUseSuffixPatternMatch(false);
        requestMappingHandlerMapping.setRemoveSemicolonContent(false);
        return requestMappingHandlerMapping;
    }


    @Override
    public void configureMessageConverters(List<HttpMessageConverter<?>> converters) {
        addDefaultHttpMessageConverters(converters);
        for (HttpMessageConverter<?> converter : converters) {
            if (converter instanceof MappingJackson2HttpMessageConverter) {
                MappingJackson2HttpMessageConverter jackson2HttpMessageConverter = (MappingJackson2HttpMessageConverter) converter;
                jackson2HttpMessageConverter.setObjectMapper(objectMapper);
                break;
            }
        }
    }
}

问题2：启动后访问接口直接重定向到登录页面，

然后看控制台输出密码如下：看提示我们知道是因为导入spring security的原因，但是自己并没有手动注入，那就是flowable自己依赖了spring security服务，果不其然看flowable源码确实有依赖。

解决方法，将spring security依赖排除：不需要排除spring-security-config，看源码指定：FlowableRemoteIdmAutoConfiguration类中使用了该包下的GrantedAuthorityDefaults类：

 <!--flowable依赖-->
        <dependency>
            <groupId>org.flowable</groupId>
            <artifactId>flowable-spring-boot-starter-process</artifactId>
            <version>${flowable.version}</version>
            <exclusions>
                <exclusion>
                    <groupId>org.flowable</groupId>
                    <artifactId>flowable-spring-security</artifactId>
                </exclusion>
            </exclusions>
        </dependency>
        <dependency>
            <groupId>org.flowable</groupId>
            <artifactId>flowable-ui-modeler-logic</artifactId>
            <version>${flowable.version}</version>
            <exclusions>
                <exclusion>
                    <groupId>org.springframework.security</groupId>
                    <artifactId>spring-security-web</artifactId>
                </exclusion>
                <exclusion>
                    <groupId>org.springframework.security</groupId>
                    <artifactId>spring-security-core</artifactId>
                </exclusion>
<!--                <exclusion>-->
<!--                    <groupId>org.springframework.security</groupId>-->
<!--                    <artifactId>spring-security-config</artifactId>-->
<!--                </exclusion>-->
                <exclusion>
                    <groupId>org.springframework.security</groupId>
                    <artifactId>spring-security-crypto</artifactId>
                </exclusion>
            </exclusions>
        </dependency>
        <dependency>
            <groupId>org.flowable</groupId>
            <artifactId>flowable-ui-common</artifactId>
            <version>${flowable.version}</version>
            <exclusions>
                <exclusion>
                    <groupId>org.springframework.security</groupId>
                    <artifactId>spring-security-web</artifactId>
                </exclusion>
                <exclusion>
                    <groupId>org.springframework.security</groupId>
                    <artifactId>spring-security-core</artifactId>
                </exclusion>
<!--                <exclusion>-->
<!--                    <groupId>org.springframework.security</groupId>-->
<!--                    <artifactId>spring-security-config</artifactId>-->
<!--                </exclusion>-->
                <exclusion>
                    <groupId>org.springframework.security</groupId>
                    <artifactId>spring-security-crypto</artifactId>
                </exclusion>
            </exclusions>
        </dependency>

问题3：报错如下：在Spring容器中没有找到SqlSessionTemplate

Description:Field sqlSessionTemplate in org.flowable.ui.modeler.repository.ModelRepositoryImpl required a bean of type 'org.mybatis.spring.SqlSessionTemplate' that could not be found.The injection point has the following annotations:  - @org.springframework.beans.factory.annotation.Autowired(required=true)Action:Consider defining a bean of type 'org.mybatis.spring.SqlSessionTemplate' in your configuration.

解决方法：引入SpringBoot集成mybatis的依赖：

 <dependency>
        <groupId>org.mybatis.spring.boot</groupId>
        <artifactId>mybatis-spring-boot-starter</artifactId>
        <version>1.3.1</version>
    </dependency>

问题4：调用ModelService的保存模板方法报错：找不到flowable的mapper配置文件:

Cause: java.lang.IllegalArgumentException: Mapped Statements collection does not contain value for org.flowable.ui.modeler.domain.Model.insertModel

解决方法：修改application.yml配置：

mybatis:
  mapper-locations: classpath:/META-INF/modeler-mybatis-mappings/*.xml

问题5:报错如下：

Cause: org.apache.ibatis.builder.BuilderException: Error resolving JdbcType. Cause: java.lang.IllegalArgumentException: No enum constant org.apache.ibatis.type.JdbcType.${blobType}

解决方法：application.yml配置：

mybatis:  configuration-properties:    blobType: BLOB    boolValue: TRUE

问题6：报错如下：

org.mybatis.spring.MyBatisSystemException: nested exception is org.apache.ibatis.reflection.ReflectionException: There is no getter for property named 'prefix' in 'class org.flowable.ui.modeler.domain.Model'

解决方法：修改application.yml配置：

mybatis:
  configuration-properties:
    prefix:

问题7：报错如下,找不到act_de_model表，因为flowable将act_re_model改成了act_de_model表了，所以需要手动添加配置类生产act_de_model表：

org.springframework.jdbc.BadSqlGrammarException:
### Error updating database.  Cause: java.sql.SQLSyntaxErrorException: Table 'flowable-study.act_de_model' doesn't exist

解决方法：直接参考flowable-ui-modeler-conf源码中DatabaseConfiguration.java配置类配置即可，如下：使用Liquibase自动生成act_de_开头数据表

@Configuration
public class DatabaseConfiguration {


    private static final Logger LOGGER = LoggerFactory.getLogger(DatabaseConfiguration.class);


    protected static final String LIQUIBASE_CHANGELOG_PREFIX = "ACT_DE_";


    @Bean
    public Liquibase liquibase(DataSource dataSource) {
        LOGGER.info("Configuring Liquibase");


        Liquibase liquibase = null;
        try {
            DatabaseConnection connection = new JdbcConnection(dataSource.getConnection());
            Database database = DatabaseFactory.getInstance().findCorrectDatabaseImplementation(connection);
            database.setDatabaseChangeLogTableName(LIQUIBASE_CHANGELOG_PREFIX + database.getDatabaseChangeLogTableName());
            database.setDatabaseChangeLogLockTableName(LIQUIBASE_CHANGELOG_PREFIX + database.getDatabaseChangeLogLockTableName());


            liquibase = new Liquibase("META-INF/liquibase/flowable-modeler-app-db-changelog.xml", new ClassLoaderResourceAccessor(), database);
            liquibase.update("flowable");
            return liquibase;
        } catch (Exception e) {
            throw new InternalServerErrorException("Error creating liquibase database", e);
        } finally {
            closeDatabase(liquibase);
        }
    }


    private void closeDatabase(Liquibase liquibase) {
        if (liquibase != null) {
            Database database = liquibase.getDatabase();
            if (database != null) {
                try {
                    database.close();
                } catch (DatabaseException e) {
                    LOGGER.warn("Error closing database", e);
                }
            }
        }
    }


}

问题8：调用ModelService保存model方法时，设置数据隔离的问题（何为数据隔离，简单理解就是区分不同服务的数据，因为我们项目是ToB的，即为区分不同企业间的数据），我们看flowable源码如下：

ModelRepositoryImpl.java:
@Autowired
protected TenantProvider tenantProvider;
  @Override
    public void save(Model model) {
        model.setTenantId(tenantProvider.getTenantId());
        if (model.getId() == null) {
            model.setId(idGenerator.generateId());
            sqlSessionTemplate.insert(NAMESPACE + "insertModel", model);
        } else {
            sqlSessionTemplate.update(NAMESPACE + "updateModel", model);
        }
    }

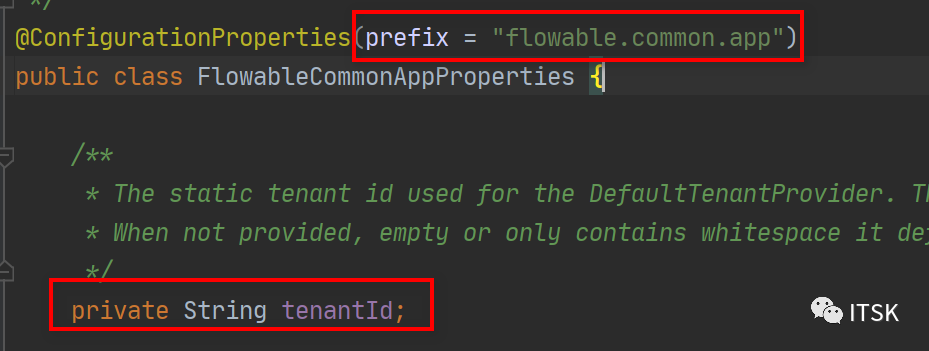

debug一下发现tenantProvider.getTenantId()获取的是：DefaultTenantProvider中的getTenantId（）方法，获取的配置文件FlowableCommonAppProperties中的：只要我们在application.yml文件中配置flowable.common.app.tenantId值即可，但是我们在实际开发中，tenantId值不是写死在配置文件中，而是动态获取的，那怎么办呢？

解决办法：举例就像我们项目中是拦截header请求中的token，从中解析获取的，所以我的解决办法是：注入自己的DefaultTenantProvider类，重写获取getTenantId方法，然后再写一个请求的监听器，只要监听到请求然后就将解析出的tenantId设置即可。由于隐私问题，这里只提供思路，有需要小伙伴可以自行实现。

解决完这里几个问题就可以完美调用flowable操作流程模板相关的接口啦~~
