SpringBoot 集成 Flowable 实现流程部署

ITSK 2021-03-07
2437
努力练就更短的时间完成质量保证的更多工作任务！高效工作，拒绝拖延！



最近工作需要使用Flowable流程引擎开发公司平台的企业级工作流，这块儿相对比较难据说Flowable坑也多，目前市面Flowable资料又少之又少，还没有找到相关书籍，有小伙伴有相关学习资料可以分享给笔者，一起探讨丫~~

刚刚开发不久已经踩了两个坑了，嗯哼遇到问题只能结合官方文档看源码琢磨，之前没有接触过，也挺好的也是一个挑战，笔者会在之后的文章将遇到的坑及解决方案做一一总结，分享给有需要的小伙伴

本篇文章先做个简单入门，由以下几方面构成：①BPMN介绍；②Flowable介绍；③SpringBoot【2.4.3】+Flowable【6.5.0】环境搭建；④实现流程部署；

强调！强调！强调！笔者使用的Flowable版本是6.5.0！


什么是BPMN？

我们看百度百科介绍：由BPMI(The Business Process Management Initiative)开发了一套标准叫业务流程建模符号(BPMN - Business Process Modeling Notation)。在 BPMI Notation Working Group超过2年的努力，于2004年5月对外发布了BPMN 1.0 规范。后BPMI并入到OMG组织，OMG于2011年推出BPMN2.0标准，对BPMN进行了重新定义(Business Process Model and Notation)。BPMN的主要目标是提供一些被所有业务用户容易理解的符号，从创建流程轮廓的业务分析到这些流程的实现，直到最终用户的管理监控。BPMN也支持提供一个内部的模型可以生成可执行的BPEL4WS。因此BPMN的出现，弥补了从业务流程设计到流程开发的间隙。

BPMN定义了一个业务流程图（Business Process Diagram），该业务流程图基于一个流程图（flowcharting），该流程图被设计用于创建业务流程操作的图形化模型。而一个业务流程模型（Business Process Model），指一个由图形对象（graphical objects）组成的网状图，图形对象包括活动（activities)和用于定义这些活动执行顺序的流程控制器（flow controls）。

大白话理解：BPMN是一套符号的标准，这些符号描述了如何做一个业务，并且这个业务在做的过程中被人监控和控制。业务人员和开发人员通过这套图形可以很好的完成协作。


什么是Flowable?

官方描述如下：Flowable提供了一个组高效的核心开源业务流程引擎，为开发人员，系统管理员和业务用户提供工作流和业务流程管理（BPM）平台。全部用Java编写，并且基于Apache 2.0许可的开源，代码在社区维护。其核心是一个快速，经过试验和测试的动态BPMN流程引擎，附带DMN决策表和CMMN Case管理引擎。

大白话理解：Flowable是BPMN的一个基于Java的软件实现，不过Flowable不仅仅包括BPMN，还有DMN决策表和CMMN Case管理引擎，并且有自己的用户管理、微服务API等一系列功能，是一个服务平台。

官方文档：https://flowable.com/open-source/docs/oss-introduction/

源码地址：https://github.com/flowable/flowable-engine


SpringBoot【2.4.3】+Flowable【6.5.0】环境搭建

引入依赖pom

 <properties>
        <java.version>1.8</java.version>
        <flowable.version>6.5.0</flowable.version>
        <mysql.version>8.0.22</mysql.version>
    </properties>


    <dependencies>
        <!--web依赖-->
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-web</artifactId>
        </dependency>
        <!--flowable依赖-->
        <dependency>
            <groupId>org.flowable</groupId>
            <artifactId>flowable-spring-boot-starter</artifactId>
            <version>${flowable.version}</version>
        </dependency>
        <!--数据库依赖-->
        <!-- https://mvnrepository.com/artifact/mysql/mysql-connector-java -->
        <dependency>
            <groupId>mysql</groupId>
            <artifactId>mysql-connector-java</artifactId>
            <version>${mysql.version}</version>
        </dependency>
        <dependency>
            <groupId>org.projectlombok</groupId>
            <artifactId>lombok</artifactId>
            <optional>true</optional>
        </dependency>
    </dependencies>

配置application.yml文件

spring:
  datasource:
    username: root
    password: 123456
    url: jdbc:mysql://localhost:3306/flowable-study?useUnicode=true&characterEncoding=utf-8&useSSL=true&serverTimezone=UTC&nullCatalogMeansCurrent=true
    driver-class-name: com.mysql.jdbc.Driver
server:
  port: 8989


实现流程部署

新增流程部署接口，测试环境是否ok：

@RestController
@RequestMapping(value = "/flowable")
public class SyFlowController {


    /**
     * 流程服务
     */
    @Autowired
    private SyFlowService syFlowService;


    @RequestMapping("/deployFlow")
    @ResponseBody
    public Map<String, String> deployFlow() {
        Map<String, String> res = new HashMap<>();


        String flowPath = "D:\\study\\flowable\\flowable.bpmn20.xml";


        if (null == syFlowService.deployFlow(flowPath)) {
            res.put("msg", "创建流程失败");
            res.put("res", "0");
            return res;
        }
        res.put("msg", "创建流程成功");
        res.put("res", "1");
        return res;
    }
}

SyFlowService 提供流程部署服务：

     /**
     * 部署工作流
     */
    Deployment deployFlow(String filePath);

实现类如下：

@Service
public class SyFlowServiceImpl implements SyFlowService {


    /**
     * 日志类
     */
    private static final Logger log = LoggerFactory.getLogger(SyFlowServiceImpl.class);


    /**
     * bpmn xml解析器
     */
    private BpmnXMLConverter bpmnXMLConverter = new BpmnXMLConverter();
    /**
     * Flowable repositoryService服务
     */
    @Autowired
    private RepositoryService repositoryService;


    @Override
    public Deployment deployFlow(String filePath) {


        //解析BPMN模型看是否成功
        XMLStreamReader reader = null;
        InputStream inputStream = null;
        try {
            XMLInputFactory factory = XMLInputFactory.newInstance();
            inputStream = new FileInputStream(new File(filePath));
            reader = factory.createXMLStreamReader(inputStream);
            //校验bpmn xml文件是否异常
            BpmnModel model = bpmnXMLConverter.convertToBpmnModel(reader);
            List<Process> processes = model.getProcesses();
            if (CollectionUtils.isEmpty(processes)) {
                log.error("BPMN模型没有配置流程");
                return null;
            }


            /**
             * 获取流程定义信息
             */
            Process mainProcess = model.getMainProcess();
            //获取流程定义信息
            //获取流程key
            String id = mainProcess.getId();
            System.out.println("流程定义key：" + id);
            //获取流程名称
            String name = mainProcess.getName();
            System.out.println("流程定义名称：" + name);
            //获取流程描述
            String documentation = mainProcess.getDocumentation();
            System.out.println("流程定义描述：" + documentation);
            //获取process节点中的扩展属性信息
            Map<String, List<ExtensionAttribute>> attributes = mainProcess.getAttributes();
            for (Map.Entry<String, List<ExtensionAttribute>> entry : attributes.entrySet()) {
                System.out.println("扩展属性key:" + entry.getKey() + ",对应的值：" + entry.getValue().get(0).getValue());
            }


            inputStream = new FileInputStream(new File(filePath));
            Deployment deployment = repositoryService.createDeployment().name("TEST_FLOW.bpmn20.xml")
                    .addInputStream(mainProcess.getName(), inputStream).deploy();


            log.warn("部署流程 name:" + mainProcess.getName() + " " + deployment);
            return deployment;
        } catch (Exception e) {
            log.error("BPMN模型创建流程异常", e);
            return null;
        } finally {
            try {
                reader.close();
            } catch (XMLStreamException e) {
                log.error("关闭异常", e);
            }
        }
    }
}

flowable.bpmn20.xml文件如下：

<?xml version="1.0" encoding="UTF-8"?>
<definitions xmlns="http://www.omg.org/spec/BPMN/20100524/MODEL" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xmlns:xsd="http://www.w3.org/2001/XMLSchema" xmlns:flowable="http://flowable.org/bpmn" xmlns:bpmndi="http://www.omg.org/spec/BPMN/20100524/DI" xmlns:omgdc="http://www.omg.org/spec/DD/20100524/DC" xmlns:omgdi="http://www.omg.org/spec/DD/20100524/DI" typeLanguage="http://www.w3.org/2001/XMLSchema" expressionLanguage="http://www.w3.org/1999/XPath" targetNamespace="http://www.flowable.org/processdef">
  <process id="test_bpmn" name="test BPMN" isExecutable="true">
    <documentation>test BPMN</documentation>
    <startEvent id="start" name="开始"></startEvent>
    <endEvent id="end" name="结束"></endEvent>
    <userTask id="testUser" name="usertask"></userTask>
    <sequenceFlow id="sid-8D834F3C-45A8-4C88-9AD1-1AC426CC9002" sourceRef="start" targetRef="testUser"></sequenceFlow>
    <sequenceFlow id="sid-AB59612A-1B33-4FB8-8758-5D773EDF9C44" sourceRef="testUser" targetRef="end"></sequenceFlow>
  </process>
  <bpmndi:BPMNDiagram id="BPMNDiagram_test_bpmn">
    <bpmndi:BPMNPlane bpmnElement="test_bpmn" id="BPMNPlane_test_bpmn">
      <bpmndi:BPMNShape bpmnElement="start" id="BPMNShape_start">
        <omgdc:Bounds height="30.0" width="30.0" x="210.0" y="60.0"></omgdc:Bounds>
      </bpmndi:BPMNShape>
      <bpmndi:BPMNShape bpmnElement="end" id="BPMNShape_end">
        <omgdc:Bounds height="28.0" width="28.0" x="525.0" y="61.0"></omgdc:Bounds>
      </bpmndi:BPMNShape>
      <bpmndi:BPMNShape bpmnElement="testUser" id="BPMNShape_testUser">
        <omgdc:Bounds height="80.0" width="100.0" x="315.0" y="35.0"></omgdc:Bounds>
      </bpmndi:BPMNShape>
      <bpmndi:BPMNEdge bpmnElement="sid-8D834F3C-45A8-4C88-9AD1-1AC426CC9002" id="BPMNEdge_sid-8D834F3C-45A8-4C88-9AD1-1AC426CC9002">
        <omgdi:waypoint x="239.94999779398907" y="75.0"></omgdi:waypoint>
        <omgdi:waypoint x="315.0" y="75.0"></omgdi:waypoint>
      </bpmndi:BPMNEdge>
      <bpmndi:BPMNEdge bpmnElement="sid-AB59612A-1B33-4FB8-8758-5D773EDF9C44" id="BPMNEdge_sid-AB59612A-1B33-4FB8-8758-5D773EDF9C44">
        <omgdi:waypoint x="414.9499999999903" y="75.0"></omgdi:waypoint>
        <omgdi:waypoint x="525.0" y="75.0"></omgdi:waypoint>
      </bpmndi:BPMNEdge>
    </bpmndi:BPMNPlane>
  </bpmndi:BPMNDiagram>
</definitions>

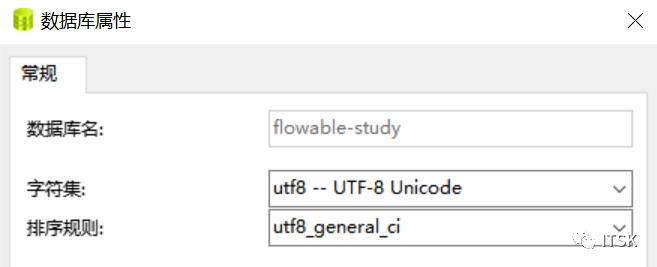

创建数据库：flowable-study,utf8编码

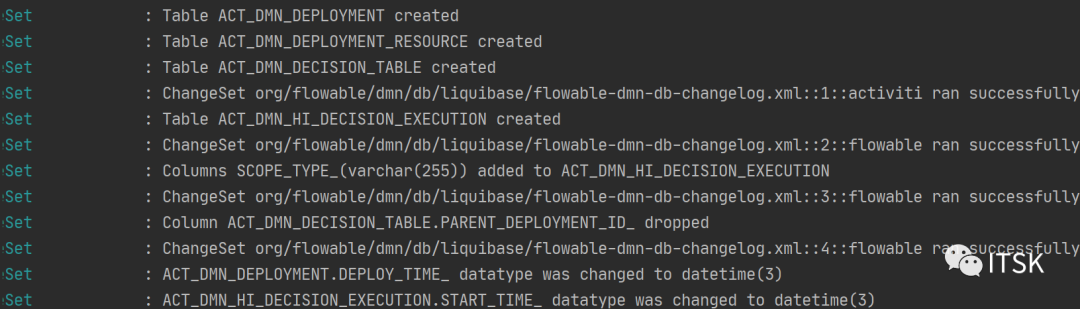

第一次启动应用程序flowable会自动创建所需要的数据表：

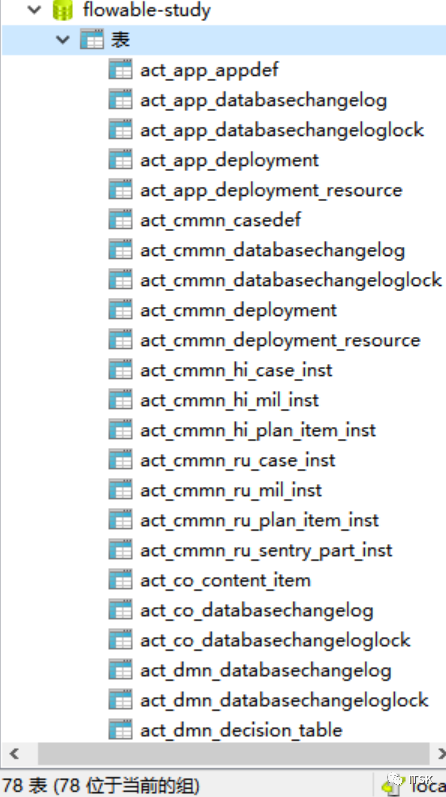

创建完后mysql中的数据表如下：

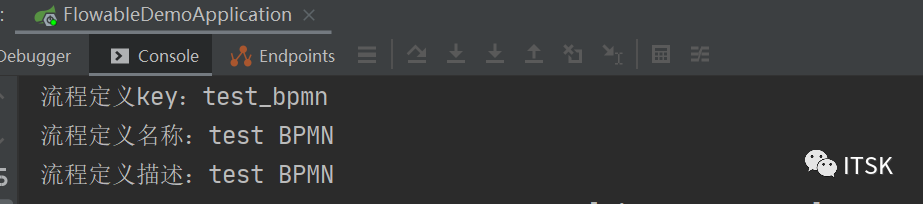

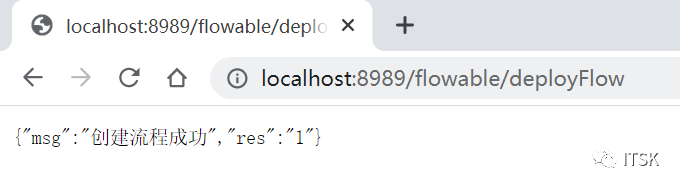

测试运行结果

查看数据表数据

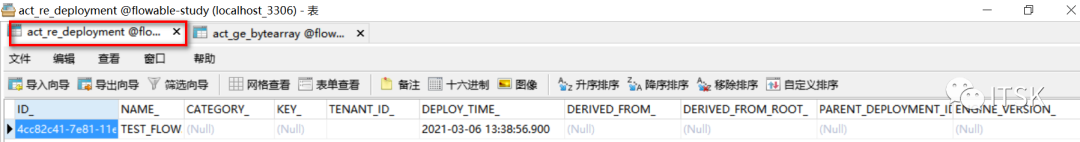

部署表act_re_deployment

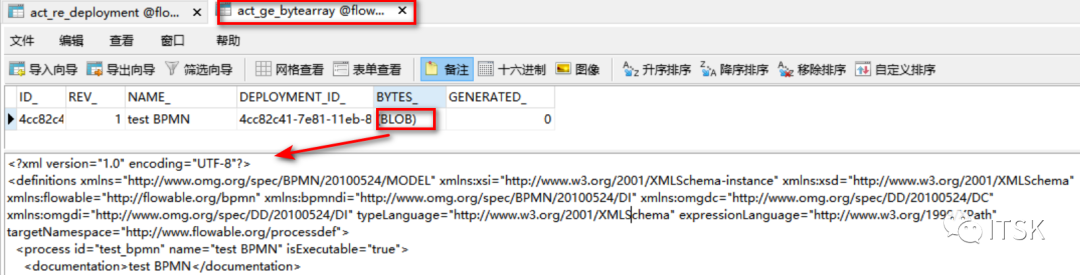

部署内容表act_ge_bytearray

至此完成了flowable的流程部署操作。
