flowable数据表数据流转总结

ITSK 2021-04-25

4837

今天总结一下flowable流程引擎在流转过程中数据表数据的变化情况~~

flowable支持的数据库

以下表格摘自flowable官网：

Flowable database type	Example JDBC URL	Notes
h2	jdbc:h2:tcp://localhost/flowable	Default configured database
mysql	jdbc:mysql://localhost:3306/flowable?autoReconnect=true	Tested using mysql-connector-java database driver
oracle	jdbc:oracle:thin:@localhost:1521:xe
postgres	jdbc:postgresql://localhost:5432/flowable
db2	jdbc:db2://localhost:50000/flowable
mssql	jdbc:sqlserver://localhost:1433;databaseName=flowable (jdbc.driver=com.microsoft.sqlserver.jdbc.SQLServerDriver) OR jdbc:jtds:sqlserver://localhost:1433/flowable (jdbc.driver=net.sourceforge.jtds.jdbc.Driver)	Tested using Microsoft JDBC Driver 4.0 (sqljdbc4.jar) and JTDS Driver

flowable数据表的命名规则

ACT_RE_* : RE表示repository（存储）。RepositoryService接口操作的表。带此前缀的表包含的是静态信息，如，流程定义，流程的资源（图片，规则等）。

ACT_RU_* : RU表示runtime。这是运行时的表存储着流程变量，用户任务，变量，职责（job）等运行时的数据。flowable只存储实例执行期间的运行时数据，当流程实例结束时，将删除这些记录。这就保证了这些运行时的表小且快。

ACT_ID_*: ID表示identity(组织机构)。这些表包含标识的信息，如用户，用户组，等等。

ACT_HI_*: HI表示history。就是这些表包含着历史的相关数据，如结束的流程实例，变量，任务，等等。

ACT_GE_*: 普通数据，各种情况都使用的数据。

flowable常用数据表简介：

通用数据（2张）：

ACT_GE_BYTEARRAY 通用的流程定义和流程资源

ACT_GE_PROPERTY 系统相关属性

流程历史记录(8张)

ACT_HI_ACTINST 历史的流程实例

ACT_HI_ATTACHMENT 历史的流程附件

ACT_HI_COMMENT 历史的评论信息

ACT_HI_DETAIL 历史的流程运行中的细节信息

ACT_HI_IDENTITYLINK 历史的流程运行过程中用户关系

ACT_HI_PROCINST 历史的流程实例

ACT_HI_TASKINST 历史的任务实例

ACT_HI_VARINST 历史的流程运行中的变量信息

用户用户组表(9张)

ACT_ID_BYTEARRAY 二进制数据表

ACT_ID_GROUP 用户组信息表

ACT_ID_INFO 用户信息详情表

ACT_ID_MEMBERSHIP 人与组关系表

ACT_ID_PRIV 权限表

ACT_ID_PRIV_MAPPING 用户或组权限关系表

ACT_ID_PROPERTY 属性表

ACT_ID_TOKEN 系统登录日志表

ACT_ID_USER 用户表

流程定义表(3张)

ACT_RE_DEPLOYMENT 部署信息

ACT_RE_MODEL 模型信息

ACT_RE_PROCDEF 已部署的流程定义

运行实例表(10张)

ACT_RU_DEADLETTER_JOB 正在运行的任务表

ACT_RU_EVENT_SUBSCR 运行时事件

ACT_RU_EXECUTION 运行时流程执行实例

ACT_RU_HISTORY_JOB 历史作业表

ACT_RU_IDENTITYLINK 运行时用户关系信息

ACT_RU_JOB 运行时作业表

ACT_RU_SUSPENDED_JOB 暂停作业表

ACT_RU_TASK 运行时任务表

ACT_RU_TIMER_JOB 定时作业表

ACT_RU_VARIABLE 运行时变量表

其他表(2张)

ACT_EVT_LOG 事件日志表

ACT_PROCDEF_INFO 流程定义信息

flowable流程引擎数据流转

保存流程模板

保存流程模板实质就是保存bpmn文件，流程模板实质就是定义了一个流程流转的路径规则。如下调用模板保存方法会将数据保存到act_de_model表：

Model saveOrUpdateModel = modelService.createModel(newModel, userDo);

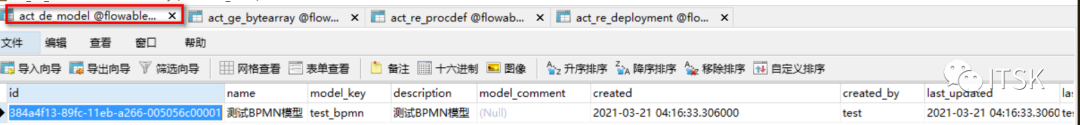

act_de_model保存数据：

流程部署：

流程模板保存后还不能使用，必须部署后生成流程定义才能被流程引擎使用：

①一个流程模板每部署一次生成一条部署记录（act_de_model 和 act_re_deployment：一对多）

②一次部署文件（zip）可能有一个或多个流程定义（act_re_deployment和 act_re_prodef是一对多）

③一次部署产生2条资源记录，一条xml,一条图片的（act_re_deployment和act_ge_bytearray是一对二关系）

流程模板每次部署会保存在如下三张表：

Deployment deploy = repositoryService.createDeployment()
                    .name(existModel.getName())
                    .key(existModel.getKey()).addBpmnModel(existModel.getKey()+".bpmn20.xml", bpmnModel).deploy();

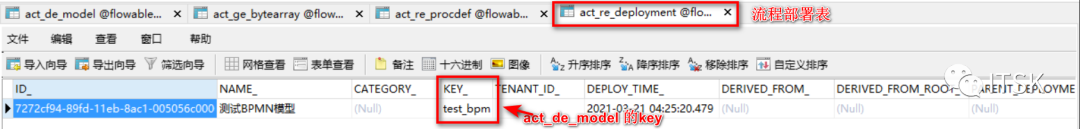

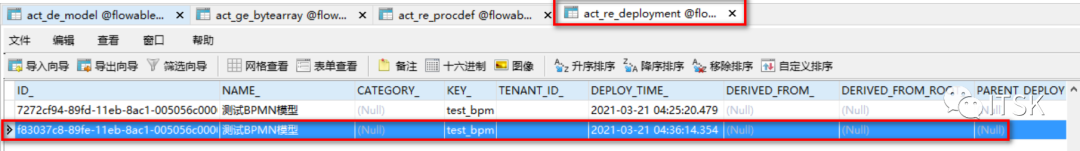

流程部署信息表：act_re_deployment

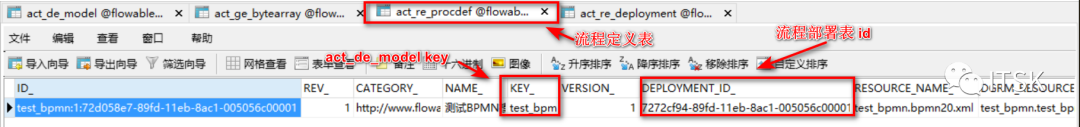

流程定义表：act_re_procdef

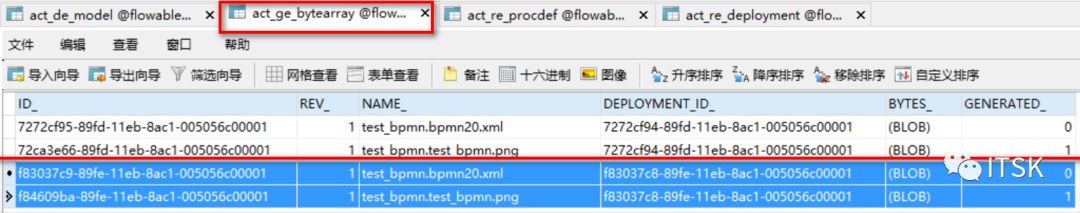

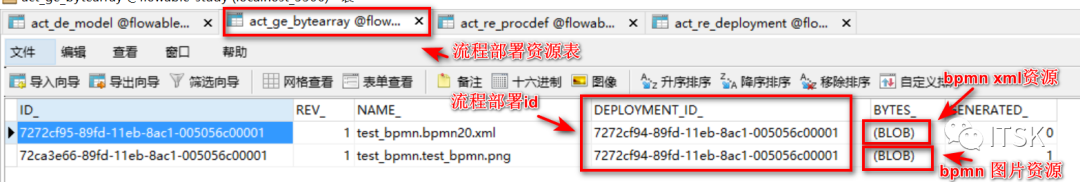

资源表：act_ge_bytearray

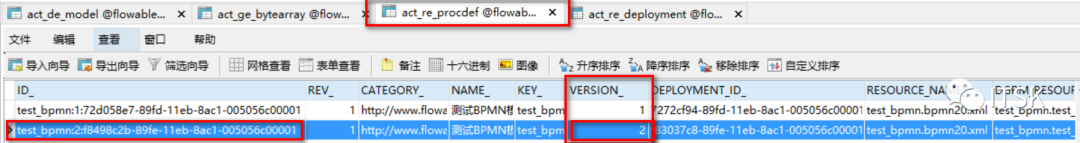

使用同一个模型进行第二次流程部署：可以看到使用同一个模型发布的流程，流程定义中会有版本的概念，已启动的流程还是基于原版本的流程定义继续执行，新启动的流程就会基于最新版本的流程定义进行流转。

启动流程：

如下代码是搜索此次部署对应的流程定义信息，也就是act_re_procdef表的信息查询。然后启动这个流程。

ProcessDefinition pd=repositoryService.createProcessDefinitionQuery().deploymentId(deployment.getId()).singleResult();
ProcessInstance pi=runtimeService.startProcessInstanceById(pd.getId());

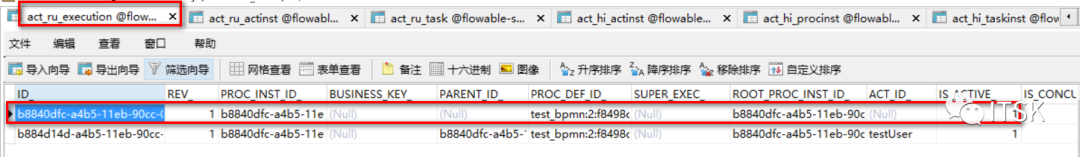

首先向act_ru_execution表中插入一条记录，记录的是这个流程定义的执行实例，其中id和proc_inst_id相同都是流程执行实例id，包含流程定义的id外键

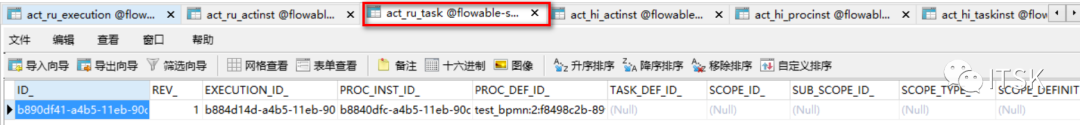

然后向act_ru_task插入一条记录，记录的是第一个任务的信息，也就是开始执行第一个任务。包括act_ru_execution表中的execution_id外键和proc_inst_id外键，也就是本次执行实例id。

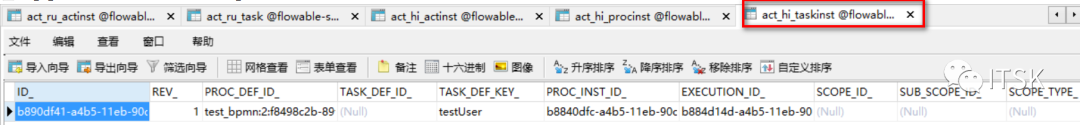

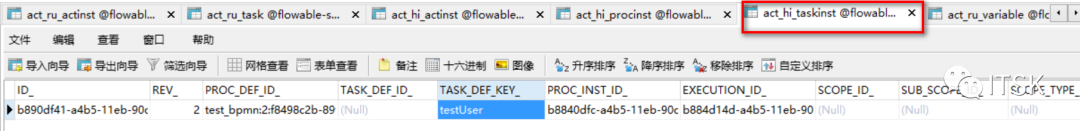

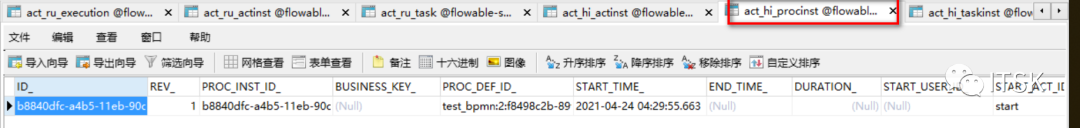

然后向act_hi_procinst表和act_hi_taskinst表中各插入一条记录，记录的是本次执行实例和任务的历史记录：

启动流程：

【act_ru_execution、act_ru_task、act_hi_procinst、act_hi_taskinst】

①一个流程定义启动以后生成一个对应的流程定义执行实例插入act_ru_execution表（act_re_prodef和act_ru_execution是一对一关系，还关联了正在执行的任务key:ACT_ID_）

②然后执行第一个任务插入到act_ru_task表（act_ru_execution和act_ru_task是一对多的关系：execution_id、proc_inst_id外键）

③然后向act_hi_procinst表和act_hi_taskinst表中各插入一条记录，记录的是本次执行实例和任务的历史记录；

完成任务：

Task task = taskService.createTaskQuery().processInstanceId("b8840dfc-a4b5-11eb-90cc-005056c00001").taskDefinitionKey("testUser").singleResult();

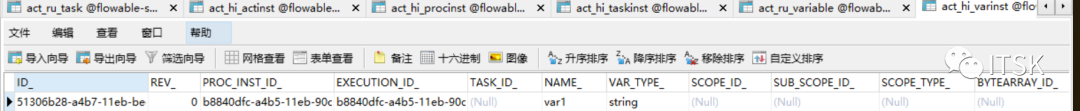

taskService.setVariable(task.getId(), "var1", "var1");
taskService.complete(task.getId());

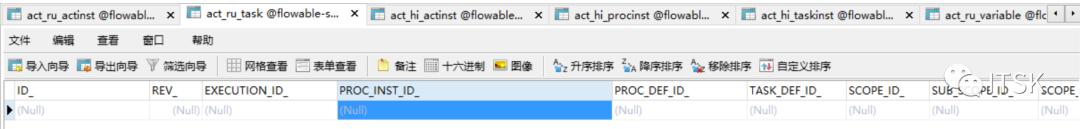

执行当前任务后，act_ru_task表中当前任务的记录被删除，如果后续还有任务节点，新增后续待执行的任务信息。
