kubernetes Pod无法启动问题排查总结

一：问题描述

本周，通过 kubernetes
搭建企业级 jupyterhub
服务的时候，遇到个问题: 通过 helm
部署 jupyterhub
的时候， hook-image-puller-b8p5p
这个 pod
一直无法启动，反复于 ErrImagePull
和 ImagePullBackOff
两个状态，如下

[zhanhaitao@master ~]$ kubectl -n jhub get pods
NAME                       READY   STATUS         RESTARTS   AGE
hook-image-awaiter-qpsw6   1/1     Running        0          68s
hook-image-puller-b8p5p    0/1     ErrImagePull   0          68s

二：系统环境

centos：7.1版本
k8s 版本：1.13.2
helm 版本：v2.13.1


k8s集群是参考官网的用户手册通过kubeadm完成搭建的，一个master，一个node


jupyterhub的配置文件：
[zhanhaitao@master ~]$ cat config.yaml
proxy:
  secretToken: ebcf616d2ae617e67bf8d5c93c4b131abb25adf5849d68a5be51bc922ef072c7
  https:
    enabled: false


部署命令：
[zhanhaitao@master ~]$ helm upgrade --install jhub jupyterhub/jupyterhub \
>   --namespace jhub  \
>   --version=0.8.2 \
>   --values config.yaml

三：问题分析

status=ErrImagePull
和 ImageBackOff
，通过字面分析，应该是 k8s
启动 pod
时候，拉取镜像失败导致。ImageBackOff
是 k8s
中一个镜像相关的常见问题，一般导致的原因主要有如下几个：1.镜像是本公司的私服镜像 2.镜像写法不对或者版本不对 3.镜像所在仓库无法访问，或者访问超时

3.1 确定具体的问题镜像

下面来分析是上面哪个原先导致，在 k8s
中，大部分的问题，都能通过 logs
和 describe
两个命令进行分析和定位

 # 1. 通过logs验证了猜测，问题是pull image导致
[zhanhaitao@master ~]$ kubectl -n jhub logs hook-image-puller-b8p5p
Error from server (BadRequest): container "pause" in pod "hook-image-puller-b8p5p" is waiting to start:
trying and failing to pull image



# 2. 然后通过describe查明问题所在
# 考虑篇幅，仅仅贴出了关键的信息
[zhanhaitao@master ~]$ kubectl -n jhub describe pod hook-image-puller-b8p5p
Containers:
  pause:
    Container ID:
    Image:          gcr.io/google_containers/pause:3.0
    Image ID:
    Port:           <none>
    Host Port:      <none>
    State:          Waiting
      Reason:       ImagePullBackOff
Events:
  Type     Reason            Age                    From                                      Message
  ----     ------            ----                   ----                                      -------
  Warning  Failed            7m24s (x2 over 7m56s)  kubelet, tx-phxmlp-demo-k8s-staging01.mt  Failed to
  pull image "gcr.io/google_containers/pause:3.0": rpc error: code = Unknown desc = Error response from daemon:
  Get https://gcr.io/v2/: net/http: request canceled while waiting for connection (Client.Timeout exceeded while
            awaiting headers)



# 通过上面的信息，明确了是 gcr.io/google_containers/pause:3.0 镜像拉去失败导致

3.2 确定镜像失败原因

镜像明确后，接下来就是分析为什么这个镜像会拉取失败，

如果对 docker
有一定的了解的话，看到 gcr.io
这个镜像前缀，就知道原因了，中国大概率是无法访问 gcr.io
相关镜像网站的

但是，这里我认为可能并不是每个人都知道这个先验知识，可能部分同学就是简单的操作官网的手册，参照着部署的，不一定具备相关的理论知识

下面，我们分析，镜像失败的原因，首先，看前缀，可以确定不是私服导致的，其实 pause
镜像是 k8s
的底层基础镜像，第三节会简单介绍下

其次，我们的部署配置 config.yaml
并没有这个镜像，所以这个镜像也不是我们拼写或者版本写错导致，所以，只能是网络问题

# 通过本地pull下，发现确实是网络问题导致
[zhanhaitao@master ~]$ sudo docker pull gcr.io/google_containers/pause:3.0
Error response from daemon: Get https://gcr.io/v2/: net/http: request canceled while waiting for connection
(Client.Timeout exceeded while awaiting headers)

四：问题解决

4.1 pause 镜像简介

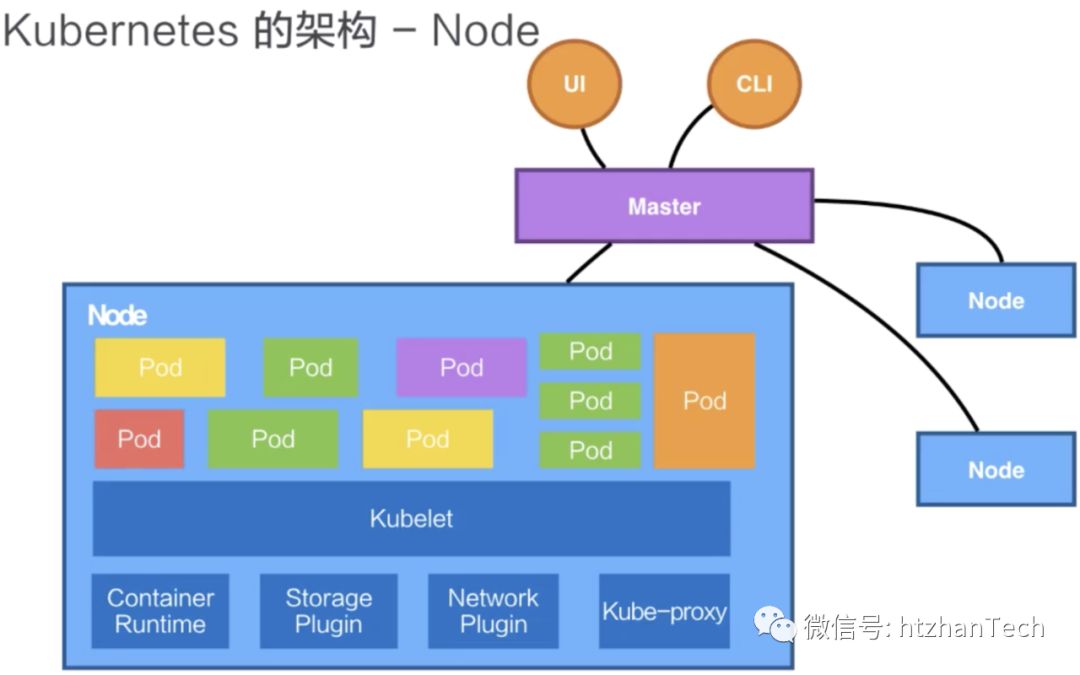

在 k8s
中，服务是运行在一个个的 Pod
中，一个 Pod
包含一个或多个 container
， container
中则根据指定的 docker images
运行着具体的服务( runtime container
可以不是 docker
，可以是其他容器技术，这里通过 docker
举例)， pod
是 k8s
的最小调度单位，如下图示意

k8s
通过 kubelet
这个组件管理着 Pod
的生命周期， pause
正是每个 Pod
启动时，最开始加载的镜像，用于管理这个 Pod
的网络和命名空间，官方介绍如下：The image whose network/ipc namespaces containers in each pod will use. This docker-specific flag only works when container-runtime is set to docker. (default "k8s.gcr.io/pause:3.1")

正是这个镜像的拉取失败，导致整个 Pod
无法启动

4.2 解决办法

问题明确，背景知识也了解后，现在就是怎么解决问题了

1. 通用的解决办法

# 对于docker由于网络问题无法拉取的问题，较为通用的解决方法主要是：
# 本地取其他镜像源下载，然后替换名字，如下所示
# 这样拉取镜像的时候，发现本地有需要的镜像，就直接使用本地镜像了，避免去网上再次拉取
sudo docker pull docker.io/mirrorgooglecontainers/pause:3.0
sudo docker tag mirrorgooglecontainers/pause:3.0 gcr.io/google_containers/pause:3.0


# 看下image是否改成需要的名字，已经成功本地创建了一个同名的镜像了
[zhanhaitao@master ~]$ sudo docker images|grep pause
mirrorgooglecontainers/pause                                     3.0                 99e59f495ffa        3 years ago         747kB
gcr.io/google_containers/pause                                   3.0                 99e59f495ffa        3 years ago         747kB

2. 更为优雅的办法

第一个方法很方便，但是是类似补丁式的修复，治标不治本。一般适合小规模的镜像问题，或者日常使用，或者是团队没有维护镜像的私服

更为优雅的方式是通过配置私服的方式，通过配置 imagePullSecrets
这个参数，因为我这次不是通过这种方式，就不展开了

具体可以自行Google或者参考：kubernetes troubleshooting

3. 针对pause这个特殊镜像的解决办法

通过前面的 pause
镜像介绍知道，它是Pod的基础架构镜像，所以还可以通过其他特定的方式进行解决，

我们知道， k8s
是通过 kubelet
进行 Pod
管理的， kubelet
启动参数有一个参数 --pod-infra-container-image
就是用来知道 pause
镜像名的，将其换成能够获取到的镜像名即可

# 1. 我们通过 ps -ef 先看下 kubelet的启动命令，发现其默认使用的是 k8s.gcr.io/pause:3.1
[zhanhaitao@master ~]$ ps -ef | grep pause
root      8924     1  0 Oct12 ?        00:12:27 /usr/bin/kubelet --bootstrap-kubeconfig=/etc/kubernetes/bootstrap-kubelet.conf
--kubeconfig=/etc/kubernetes/kubelet.conf --config=/var/lib/kubelet/config.yaml --cgroup-driver=systemd
--network-plugin=cni --pod-infra-container-image=k8s.gcr.io/pause:3.1


# 2. kubelet是配置成了系统服务，我们看下它的状态信息，发现其配置文件是/etc/systemd/system/kubelet.service.d下的10-kubeadm.conf
[zhanhaitao@master ~]$ systemctl status kubelet
● kubelet.service - kubelet: The Kubernetes Node Agent
   Loaded: loaded (/etc/systemd/system/kubelet.service; enabled; vendor preset: disabled)
  Drop-In: /etc/systemd/system/kubelet.service.d
           └─10-kubeadm.conf
   Active: active (running) since Sat 2019-10-12 11:48:52 CST; 1 day 2h ago
     Docs: https://kubernetes.io/docs/
 Main PID: 8924 (kubelet)
   Memory: 82.3M
   CGroup: /system.slice/kubelet.service
           └─8924 /usr/bin/kubelet --bootstrap-kubeconfig=/etc/kubernetes/bootstrap-kubelet.conf --kubeconfig=/etc/kubernetes/k...


# 3. 查看启动配置文件，已经查看里面配置的环境目录，可以找到pause的版本指定在：/var/lib/kubelet/kubeadm-flags.env 中
[zhanhaitao@master kubelet.service.d]$ cat 10-kubeadm.conf
# Note: This dropin only works with kubeadm and kubelet v1.11+
[Service]
Environment="KUBELET_KUBECONFIG_ARGS=--bootstrap-kubeconfig=/etc/kubernetes/bootstrap-kubelet.conf --kubeconfig=/etc/kubernetes/kubelet.conf"
Environment="KUBELET_CONFIG_ARGS=--config=/var/lib/kubelet/config.yaml"
# This is a file that "kubeadm init" and "kubeadm join" generates at runtime, populating the KUBELET_KUBEADM_ARGS variable dynamically
EnvironmentFile=-/var/lib/kubelet/kubeadm-flags.env
# This is a file that the user can use for overrides of the kubelet args as a last resort. Preferably, the user should use
# the .NodeRegistration.KubeletExtraArgs object in the configuration files instead. KUBELET_EXTRA_ARGS should be sourced from this file.
EnvironmentFile=-/etc/sysconfig/kubelet
ExecStart=
ExecStart=/usr/bin/kubelet $KUBELET_KUBECONFIG_ARGS $KUBELET_CONFIG_ARGS $KUBELET_KUBEADM_ARGS $KUBELET_EXTRA_ARGS


# 4. 将pause镜像改为指定的版本
[zhanhaitao@master kubelet.service.d]$ sudo cat /var/lib/kubelet/kubeadm-flags.env
KUBELET_KUBEADM_ARGS=--cgroup-driver=systemd --network-plugin=cni --pod-infra-container-image=docker.io/mirrorgooglecontainers/pause:3.1


# 5. kubelet服务重启
[zhanhaitao@master kubelet.service.d]$ sudo systemctl restart kubelet.service
