TiKV 内存可观测性实践 - TiDB 8.1 新特性解析

在过去的一段时间内，TiKV 碰到了一些内存泄露导致 OOM 的问题。虽然最终都得以一一解决，但排查过程有些情况需要依赖猜测，很难直观确定问题所在。生产场景中必须及时定位问题，因此，提升内存的可观测性、及时发现和解决内存泄露问题，显得尤为重要。

• 内存泄露难以察觉：内存泄露往往是一个缓慢积累的过程，可能需要数天甚至数周才能显现出问题。这种细水长流的泄露方式使得问题难以被及时发现，给排查带来了极大的挑战。
• 缺乏排查现场：当 OOM 事件发生时，系统会直接崩溃或进程被杀掉，导致没有现场数据可以用来排查问题。这种情况使得事后分析和诊断变得非常困难。
• 难以复现问题：内存泄露问题在测试环境中通常很难重现，尤其是在泄露积累需要较长时间的情况下。即使在相似的环境下，也可能因为不同的工作负载和系统状态而无法复现。

• 面：某个时刻的内存切面，即 Heap Profiling 获得的全局现有分配内存的堆栈
• 线：某段时间各个模块线程的内存使用量，通过 metrics 记录以展示变化趋势
• 点：精确的内存使用量统计与控制，通过 Memory Trace 手动追踪内存，精确知道内存大户的具体位置，并同时进行管控控制使用率。比如 block cache，entry cache，coprocessor 中间结果等等

• 没有默认开启，需要通过 HTTP debug 接口手动触发获得那一段时间增量的 profile data
• 操作麻烦（如下所示），获得的 profile data 还需要在 TiKV 宿主机上用 jemalloc 的命令行工具 jeprof 进行解析，在实际情况下常常因为环境等问题导致解析失败，十分影响效率

$curl -X GET 'http://$TIKV_ADDRESS/debug/pprof/heap?seconds=30' > prof_data
$jeprof --svg /path/to/tikv prof_data

• 默认开启，那统计的就是全量的已有内存占用，通过全量做差也可以知道增量的变化

• 不依赖 binary 进行解析，不需要额外命令一键式获取火焰图

2.1 默认开启

heap_v2/524288
   t*: 28106: 56637512 [0: 0]
   [...]
   t3: 352: 16777344 [0: 0]
   [...]
   t121: 17754: 29341640 [0: 0]
@ 0x5629e1b96e20 0x5629e1b97401 [...] 0x7fe62a7ce083 0x5629dce516fe
  t*: 1: 67108864 [0: 0]
  t0: 1: 67108864 [0: 0]
@ 0x5629e1b96e20 0x5629e1b97401 [...] 0x7fe62a8c9353
  t*: 1: 4096 [0: 0]
  t5: 1: 4096 [0: 0]
[...]
@ 0x5629e1b96e20 0x5629e1b97401 [...] 0x5629e186553d 0x7fe62a7ce083 0x5629dce516fe
  t*: 1: 10485760 [0: 0]
  t0: 1: 10485760 [0: 0]
MAPPED_LIBRARIES:
5629dc5fb000-5629dcb71000 r--p 00000000 08:03 8041447                    /root/zbk/tikv/target/release/tikv-server
5629dcb71000-5629e24bc000 r-xp 00576000 08:03 8041447                    /root/zbk/tikv/target/release/tikv-server
5629e24bc000-5629e384b000 r--p 05ec1000 08:03 8041447                    /root/zbk/tikv/target/release/tikv-server
5629e384b000-5629e3c20000 r--p 0724f000 08:03 8041447                    /root/zbk/tikv/target/release/tikv-server
5629e3c20000-5629e3c2e000 rw-p 07624000 08:03 8041447                    /root/zbk/tikv/target/release/tikv-server
5629e3c2e000-5629e3e97000 rw-p 00000000 00:00 0
[...]
7fe61545c000-7fe61565c000 rw-p 00000000 00:00 0
7fe61565c000-7fe61fe00000 r--p 00000000 08:03 8041447                    /root/zbk/tikv/target/release/tikv-server
7fe61fe00000-7fe620200000 rw-p 00000000 00:00 0
[...]

• 先是各个线程统计的仍然活跃的采样点对象个数（malloc 时被采样到 +1，free 时如果是之前被采样到的内存地址则 -1）以及内存使用量 bytes，其中 t* 表示所有线程的加合。至于 [0: 0] 表明的是历史累加值，而非当前活跃的，由于默认不开启统计累加值，因此总是为 0。

• 紧跟着的多个 @ <frame> <frame> ... <frame>是每次采样的栈信息，自顶向下得列出各层栈帧的运行时地址。同时相同的栈可能来自于不同的线程，因此也列出该栈来自于不同线程的采样点对象个数和内存占用量 bytes，格式同上。

• 最后是 MAPPED_LIBRARIES，实际就是当时 /proc/<tikv_pid>/maps 的内容，有什么作用我们后面会提到

<heap_profile_format_version>/<mean_sample_interval>
 <aggregate>: <curobjs>: <curbytes>        [<cumobjs>: <cumbytes>]
 [...]
 <thread_3_aggregate>: <curobjs>: <curbytes>[<cumobjs>: <cumbytes>]
 [...]
 <thread_99_aggregate>: <curobjs>: <curbytes>[<cumobjs>: <cumbytes>]
 [...]
@ <top_frame> <frame> [...] <frame> <frame> <frame> [...]
 <backtrace_aggregate>: <curobjs>: <curbytes> [<cumobjs>: <cumbytes>]
 <backtrace_thread_3>: <curobjs>: <curbytes> [<cumobjs>: <cumbytes>]
 <backtrace_thread_99>: <curobjs>: <curbytes> [<cumobjs>: <cumbytes>]
[...]

MAPPED_LIBRARIES:
</proc/<pid>/maps>

有了这个 heap profile 就可以用 jeprof 去生成火焰图，火焰图中我们看到的都是函数名而不是那些地址，因此 jeprof 就需要将这个地址映射成人类可读的 symbol。而这个映射就需要 binary 中的额外信息，分为两种：

• Symbol table，ELF 使用两个 sections 来表示 symbol table：

$ readelf -S tikv-server | grep sym
  [ 5] .dynsym           DYNSYM           0000000000000988  00000988
  [41] .symtab           SYMTAB           0000000000000000  080071d0

• .symtab：局部符号，程序中标识符和内存地址的对应关系
• .dynsym：动态符号，前者的子集，用来保存与动态链接相关的导入导出符号

• DWARF debug 信息（即 gcc -g 生成的调试符号表），ELF 使用以 debug 开头为 sections 来表示

$ readelf -S tikv-server | grep debug
  [33] .debug_aranges    PROGBITS         0000000000000000  07631338
  [34] .debug_info       PROGBITS         0000000000000000  076367d8
  [35] .debug_abbrev     PROGBITS         0000000000000000  078ee3e8
  [36] .debug_line       PROGBITS         0000000000000000  07903b90
  [37] .debug_str        PROGBITS         0000000000000000  07a3ae1a
  [38] .debug_loc        PROGBITS         0000000000000000  07a905d0
  [39] .debug_ranges     PROGBITS         0000000000000000  07e57978
  [40] .debug_macro      PROGBITS         0000000000000000  07fc8198

$addr2line 7fe62a7ce083 -e tikv-server -f -C
??
??:0

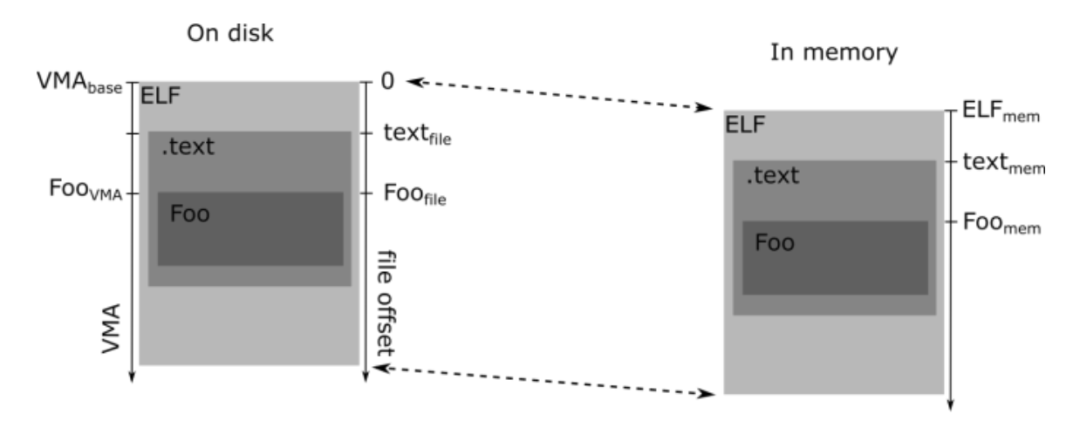

为什么会有这样的结果？因为如今 OS 都支持地址空间配置随机载入 (ASLR)，即在装载时将程序装载在随机地址，以防止黑客利用已知地址信息执行恶意代码。为支持这一功能，编译器默认会编译程序为位置无关可执行文件（PIE）的形式，以方便加载到任意位置。因此每次进程的 text section 起始地址都是随机的，这就导致同样的代码每次运行时地址是变的，但不变的是该代码相对于 text section 起始位置的偏移。

$ cat /proc/<tikv_pid>/maps
5629dc5fb000-5629dcb71000 r--p 00000000 08:03 8041447                    /root/zbk/tikv/target/release/tikv-server
5629dcb71000-5629e24bc000 r-xp 00576000 08:03 8041447                    /root/zbk/tikv/target/release/tikv-server
5629e24bc000-5629e384b000 r--p 05ec1000 08:03 8041447                    /root/zbk/tikv/target/release/tikv-server
5629e384b000-5629e3c20000 r--p 0724f000 08:03 8041447                    /root/zbk/tikv/target/release/tikv-server
5629e3c20000-5629e3c2e000 rw-p 07624000 08:03 8041447                    /root/zbk/tikv/target/release/tikv-server
5629e3c2e000-5629e3e97000 rw-p 00000000 00:00 0
[...]
7fe61545c000-7fe61565c000 rw-p 00000000 00:00 0
7fe61565c000-7fe61fe00000 r--p 00000000 08:03 8041447                    /root/zbk/tikv/target/release/tikv-server
7fe61fe00000-7fe620200000 rw-p 00000000 00:00 0
[...]

<address start>-<address end>  <mode>  <offset>   <major id:minor id>   <inode id>   <file path>
   5629dcb71000-5629e24bc000    r-xp   00576000          08:03            8041447    /root/zbk/tikv/target/release/tikv-server

• address start – address end 表示的这段内存映射的范围


• mode (permissions) 表示具有的权限和模式，r 读，w 写，x 可执行，p/s 私有

• offset 表示该段内存起始位置在原文件中的偏移

• major:minor ids 表示映射文件所在硬件的 major and minor id

• inode id 表示映射文件的 inode

• file path 表示映射文件的路径

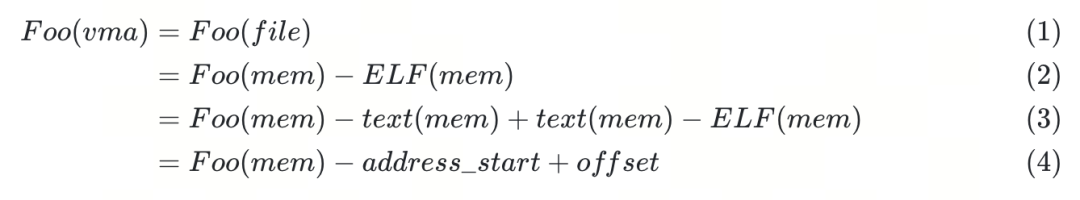

其中有 x 权限的映射 tikv-server 的内存段就是 text section，其 address start 就相当于 text(mem)，而 offset 就相当于 text(mem) - ELF(mem)。那么我们就能根据

计算得出传给 addr2line 的地址。

Symbol 服务

理解了 profile 的解析原理后，我们便有了明确的解决方向。我们的目标是能够从其他来源获取所需的映射信息，以消除对 binary 的依赖。

那么，这些映射信息应从何处获取？答案很明确：TiKV 本身就包含了这些信息。

值得注意的是，jeprof 工具支持远程获取分析文件的机制，它可以通过访问 host:port/pprof/symbol 路径来检索 symbol。

$ jeprof --help
Usage:
...
jeprof [options] <profile>
   <profile> is a remote form.  Symbols are obtained from host:port/pprof/symbol

   Each name can be:
   /path/to/profile        - a path to a profile file
   host:port[/<service>]   - a location of a service to get profile from

   The /<service> can be /pprof/heap, /pprof/profile, /pprof/pmuprofile,
                         /pprof/growth, /pprof/contention, /pprof/wall,
                         /pprof/censusprofile(?:\?.*)?, or /pprof/filteredprofile.

现在 TiKV 就是实现了 pprof/heap 的接口，那么让 TiKV 也支持 symbol 服务，jeprof 就可以不依赖 binary 直接解析了。jemalloc 的 heap profile 格式实际上是 pprof 的 heap profile 的衍生版本，因此在接口上也是遵循了 pprof 的协议。在 pprof remote server 文档中详细定义了 pprof/symbol 的接口格式：

• 如果是 GET 请求返回 symbol 的个数，返回数据的格式为 num_symbols: ### ，其中 ### 是可执行文件中 symbol 的数量（目前，唯一重要的区别是这个值是否为 0，对于缺少调试信息的可执行文件，此值为 0；否则不为 0）。
• 如果是 POST 请求返回地址对应的函数名，传入的数据为多个十六进制的地址以+连接，返回的数据则为多行，每一行以<hex address><tab><function name> 格式输出地址对应的函数名，

那剩下就是 TiKV 怎么去实现 pprof/symbol 这个 HTTP 接口。

• 首先读取 /proc/self/maps 获得内存映射信息
• 依次用传入的地址去对比看落在内存映射信息中的哪个 range 中， 并用该 range 的 address start 和 offset 来计算出转化后的 addr
• 从 proc/self/exe 获取 TiKV 自身 binary 的路径并加载 debug 信息
• 利用现成的库从 debug 信息中找到 addr 所对应的 symbol

通过该方式 jeprof 获取的 heap profile，你会发现除了之前 heap profile 中的三个部分，在最开头还会多出来一个 symbol 部分，其包括了后面所有栈帧地址对应的 symbol 映射。这个就是 symbolized profile，有了它即使脱离 TiKV binary 或者 symbol 服务，我们也可以将这个原始数据转换成任意的图表，比如火焰图，或者 call-graph。

--- symbol
binary=/root/zbk/tikv/target/release/tikv-server
0x00005629e1db950c rocksdb::Arena::AllocateAligned(unsigned long, unsigned long, rocksdb::Logger*)
[...]
0x00005629e08485aa tikv::read_pool::build_yatp_read_pool_with_name::{{closure}}::h6881170ec4231a36
---
--- heap
heap_v2/524288
  t*: 572: 649942 [0: 0]
  t0: 246: 891339 [0: 0]

2.3 集成进 TiDB Dashboard

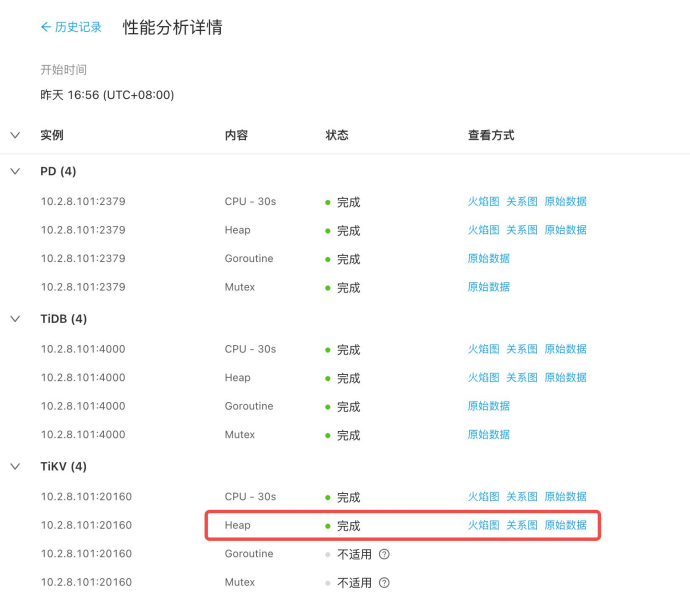

TiDB Dashboard 提供了一个用户友好的性能分析界面，它能够方便地获取和展示集群中各个组件的 CPU 和 Heap Profiling 数据。然而，由于之前的实现需要依赖 TiKV binary 文件来进行数据解析，这导致它无法与 TiDB Dashboard 集成。现在，随着我们不再需要依赖 TiKV binary 文件，我们可以探索将 jeprof 工具集成到 TiDB Dashboard 中的可能性。

不过，我们面临一个挑战：尽管 jeprof 最初是为了与 pprof 兼容而设计的，但由于它需要支持每个线程的 heap profiling，jemalloc 导出的数据格式与 pprof 的标准格式并不完全一致。这意味着我们无法直接使用 TiDB Dashboard 现有的 Go 语言编写的 pprof 工具来处理这些分析数据。因此，我们需要让 TiDB Dashboard 能够调用 jeprof 来进行数据解析，而 jeprof 是用 Perl 编写的。

针对此有如下几个思路：

a. 用 go 重写 jeprof 实现相关逻辑集成在 TiDB Dashboard 中

b. 保证 TiDB Dashboard 部署环境安装 perl 运行时，jeprof 这个 perl 脚本嵌入 go 代码资源中作为一个字符串，然后通过 os/exex 来执行外部命令 perl 并传入 jeprof 脚本

c. 在 TiKV 侧导出 profile 时，使用 https://github.com/polarsignals/rust-jemalloc-pprof 将 jemalloc 的 profile 转换成 pprof 的格式

方案 a 的成本比较高，需要重写 jeprof 相关逻辑同时还要考虑之后的维护成本。方案 b 是最简单的，当然会给 TiDB Dashboard 引入一些单独处理 TiKV profile 的逻辑。而方案 c 是最优雅通用的，对 TiDB Dashboard 透明，转换成 pprof 的格式在以后也可以方便的传给其他工具处理。但可惜的是，在代码调研阶段 rust-jemllaoc-pprof 库并未公开，所以当时还没有方案 c。因此最终代码的实现是按照方案 b 来的。

除此以外还需要对于 jemalloc 的 profile data 特殊处理，TiDB Dashboard 使用 speedscope 来展示火焰图，speedscope 支持解析 pprof 的数据格式但不支持 jemalloc 的数据格式。因此其中需要通过 jeprof -- collapsed 先将 profile data 转换成中间格式 Brendan Gregg's collapsed stack format，然后再传递给 speedscope 才能正常显示火焰图。

至此 Heap Profiling 的全链路打通，集成进 TiDB Dashboard 后可以获得同 Go 一样丝滑的体验。

Heap Profiling 是一个功能强大的工具，但在未启用 Continuous Profiling 的情况下，我们可能会面临无法及时获取OOM问题现场数据的挑战。这就需要一种能够展示历史变化趋势的方法，以便协助我们调查和解决问题。

使用 Metrics 来体现这种历史变化趋势是最合适的选择。Jemalloc 提供了一些现成的指标，如实例级别的 mapped、retained、allocated 和 metadata 等数据。我们已经将这些指标集成到了 Grafana，但这样的粒度对于我们的需求来说还不够细致。

为了实现更细粒度的监控，我们可以考虑按照功能模块来划分。即使在没有进行 Heap Profiling 的情况下，这种划分也有助于我们缩小问题的怀疑范围，为排查问题提供有价值的帮助。

Jemalloc 提供了线程级别的 allocated 和 deallocated 的累积统计信息。然而，由于内存的申请和释放可能不在同一个线程中进行，仅使用 deallocated - allocated 并不能准确反映线程尚未释放的内存总量。为了进行更准确的统计，我们需要更深入地了解 Jemalloc 的内存管理模型。

3.1 Jemalloc Arena

为了提升多线程并发环境下的内存分配效率，操作系统常采用一种策略：将单一的大型全局锁（global lock）分解为多个与线程相关的小型锁。这样的设计旨在分离不同线程的内存分配行为，减少线程间对同一缓存行（cache line）的竞争。基于这一理念，jemalloc 引入了 arena 的概念。

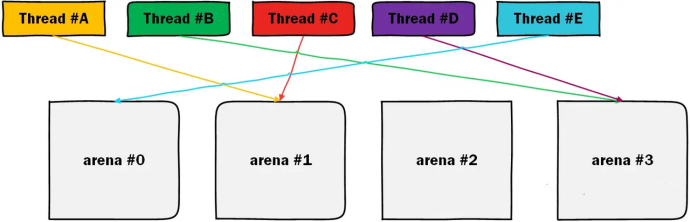

Arena 机制将内存分割成多个区域，每个线程最终将与一个特定的 arena 绑定。例如，在下图中，thread#A 和 thread#B 分别绑定到了 arena #1 和 arena #3。由于这些 arena 在地址空间上几乎没有关联，因此可以在无需锁的情况下完成内存分配。此外，由于这些内存空间的分布不连续，它们落在同一个缓存行的概率也大大降低，从而确保了线程间的独立性。

由于 arena 的数量是有限的，并不是所有线程都能独占一个arena。例如，在上图中，thread #A 和 thread #C 都绑定到了同一个 arena #1。作为内存管理的基本单元，每个 arena 自然拥有自己的 mapped 指标。因此，确保关键线程能够独占绑定到一个 arena，可以简化该线程的内存占用统计。

尽管 arena 内部继续划分了多个层级的结构，但在此我们只关注 arena 层面的指标。此外，这种做法还有一个额外的好处：它避免了关键线程之间在内存分配上的冲突，从而减少了锁竞争。

然而，需要注意的是，arena 的数量不宜过多，以免增加内存碎片。默认情况下， jemalloc 会根据 CPU 核心数创建相应数量的 arena，通常是 CPU 核心数的四倍。

3.2 TiKV 线程模型

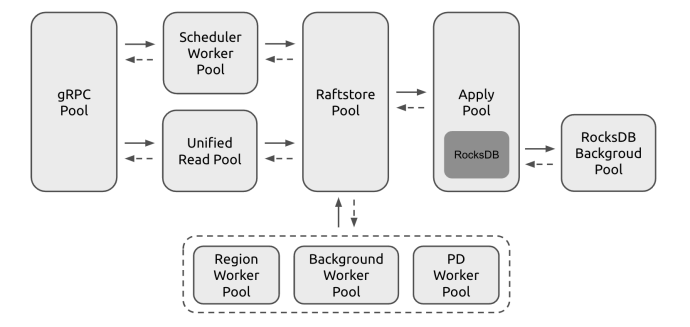

TiKV 采用 pipeline 模型，即读写请求以消息的形式，从 grpc 再到 scheduler 再到 raftstore 进行数据流转。

在大多数情况下，TiKV 的功能模块配备有一个或多个专用线程池，这些线程池中的线程仅处理特定类型的消息和任务。基于这种设计，TiKV 的线程模型非常适合利用线程绑定的 arena 进行内存统计，从而监控各个模块的内存使用情况。通过简单地将同一线程池中多个线程的内存统计数据进行累加，即可得到该功能模块的总内存使用量。

具体实现上，是对进行 thread spawn 进行 hook，通过 spwan 后先确保绑定到一个独立的 arena 上。Jemalloc 提供接口 arenas.create 创建独占的 arena，以及 thread.arena 设置线程绑定的 arena。

然而，这里存在一个问题：多个线程在读取 RocksDB 时会涉及到 Block Cache。Block Cache 分配的内存会在长时间内被占用，直到缓存失效。如果将 Block Cache 的内存分配计入各个 thread 的内存使用量，那么 Block Cache 占用的内存会与 thread 本身数据结构的内存消耗混在一起，这将导致无法准确反映每个 thread 的实际内存使用情况。因此，我们需要从 thread 的内存统计中排除 Block Cache 的使用。

为了解决这个问题，RocksDB 为 Block Cache 提供了一个专门的 allocator 接口。所有 Block Cache 的内存申请都通过这个 allocator 进行，该 allocator 可以创建一个或多个专用的 arena。在申请内存时，通过 mallocx 接口指定 arena 的 index，就可以将所有 Block Cache 相关的内存集中到一个或多个专用的 arena 中。这样，在统计其他线程的内存使用量时，就不会受到 Block Cache 的影响。

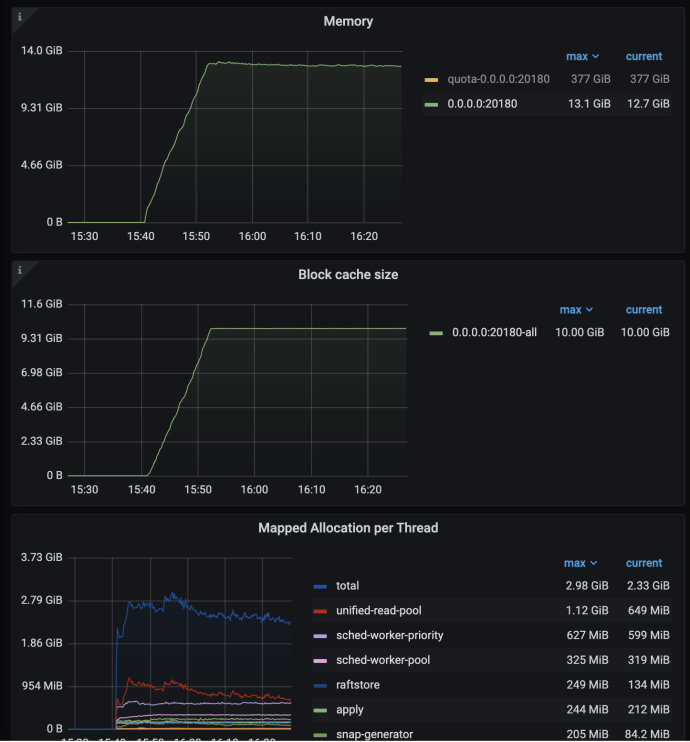

最终如上图，可以看到分线程池的内存使用量，同样可以看到各个线程池的总使用量 + Block Cache 使用率差不多就等于 os 层面看到的进程内存使用量。（rocksdb background 线程池的内存使用量暂时未统计）

Heap Profiling 和 Memory Stats 虽然提供了有价值的内存使用信息，但它们共同面临一个问题：内存可能在一个线程中被分配，随后所有权转移到另一个线程，并在那里长时间保留而不释放。这种情况下，Heap Profiling 和 Memory Stats 显示的高内存使用区域并不一定指向内存泄漏的真正位置。特别是对于 raftstore 这样处理过程复杂的线程，Memory Stats 的粒度可能不足以精确定位问题。这时，我们需要 Memory Trace 来执行更精细的诊断。

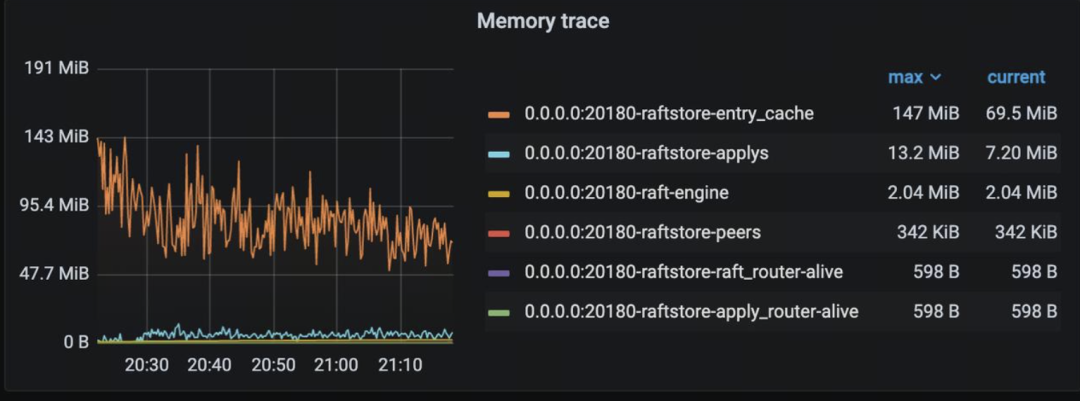

目前的 Memory Trace 主要基于增量变化，需要在 raftstore 等关键路径上手动进行记录和追踪。

• 能覆盖到的地方有限且不准确，只能覆盖已知的地方，不能发现未知的泄露
• 维护成本高，新修改的代码都需要手动添加逻辑追踪内存使用开销
• 增量容易遗漏导致累计误差

为何不通过过程宏自动化实现 Memory Trace 的统计逻辑，以提高其覆盖率并消除对 Heap Profiling 的依赖呢？理论上，这将提供最精确的结果。然而，现有的一些库在实践中无法自动处理 Arc、Rc 等智能指针的引用问题。如果不考虑这些引用，同一对象可能会因为被多次引用而被重复统计，这将导致最终的内存使用量数据不准确。

此外，还有一种全面的方法来进行 Memory Trace 统计。可以为常用的数据结构实现一个 MallocSizeOf Trait，用以统计它们的内存占用量。结合过程宏，可以为每个自定义结构自动实现 MallocSizeOf Trait。这种方法可以自顶向下地根据代码结构统计各个部分的内存使用量。统计结果可以以较粗的粒度展示在监控 Metrics上，也可以导出形成一个类似火焰图的详细视图，以便进行细粒度的分析。

impl<T> MallocShallowSizeOf for Vec<T> {
    fn shallow_size_of(&self, ops: &mut MallocSizeOfOps) -> usize {
        unsafe { ops.malloc_size_of(self.as_ptr()) }
    }
}

impl<T: MallocSizeOf> MallocSizeOf for Vec<T> {
    fn size_of(&self, ops: &mut MallocSizeOfOps) -> usize {
        let mut n = self.shallow_size_of(ops);
        for elem in self.iter() {
            n += elem.size_of(ops);
        }
        n
    }
}

#[derive(Clone, MallocSizeOf)]
struct BaseRowSampleCollector {
    null_count: Vec<i64>,
    count: u64,
    fm_sketches: Vec<FmSketch>,
    #[ignore_malloc_size_of = "Rng is not easy to calculate size"]
    rng: StdRng,
    total_sizes: Vec<i64>,
    memory_usage: usize,
    reported_memory_usage: usize,
    uuid: String,
}

当然同样也还是有些问题：

• 有相对较多额外的开销，降低频率即时性会差一点
• 对于 Arc 不能很好的处理，需要单独标注或者跳过，否则会被重复统计
• 对于 hashmap 或者 channel 等结构体的内存不一定是连续的，可能统计起来就没那么准确了。

除了统计以外，Memory Trace 为内存管理提供了基础手段，对于 coprocessor 等高并发模块进行内存控制防止 OOM 。想要获得更好覆盖的 Memory Trace 还是有一定的工作量，以及对各种 case 的进行自动化处理也是有些难度的。未来我们也将对此进行优化和改进。

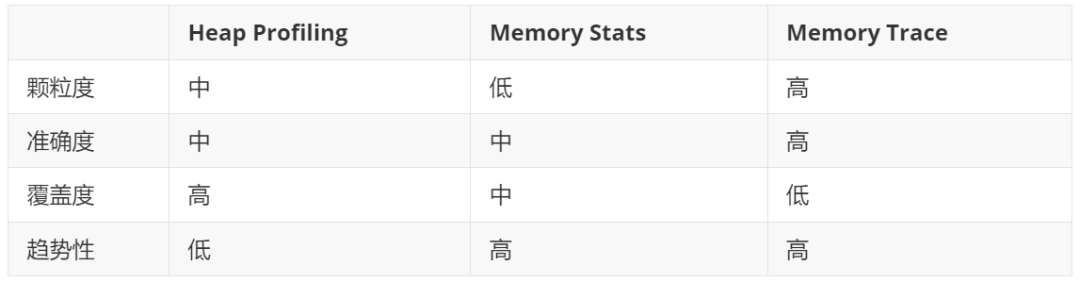

通过对 Heap Profiling、Memory Stats 和 Memory Trace 的深入分析和实践，我们可以更全面地提升 TiKV 的内存可观测性。这三种方法各有其独特的优势和局限性：

• Heap Profiling 提供了中等颗粒度和准确度的内存使用快照，适合在内存问题出现时进行详细分析，但不具备趋势性。
• Memory Stats 通过 metrics 记录内存使用量的变化趋势，能帮助我们监控和分析内存使用的历史数据，但其颗粒度和准确度较低。
• Memory Trace 提供了高颗粒度和高准确度的内存使用统计，能够精确定位内存消耗大的模块和位置，并进行内存控制，但覆盖范围有限且实现复杂。

综合来看，单一的内存监控手段无法全面解决内存泄露问题，我们需要多维度的交叉参考：结合 Heap Profiling、Memory Stats 和 Memory Trace，以便在不同场景下提供有效的信息，提升排查和解决内存问题的效率，从而确保 TiKV 的稳定性。

在 TiDB 最新的 8.1 版本中，我们已经集成了这些优化措施。我们相信，这些改进将为您带来更加稳定、可靠且可预期的用户体验。
