NebulaGraph 安装

本次安装选择 NebulaGraph 最新版本 v3.8.0，采用 docker-compose 的方式部署，新版本的安装要比之前顺滑很多，赞~

1. 找一台服务器，安装好 docker 和 docker-compose

2. 下载项目


$ git clone -b release-3.8 https://github.com/vesoft-inc/nebula-docker-compose.git

3. 安装


mkdir -p /work/nebula


#复制docker-compose.yaml
cp ../nebula-docker-compose-3.8.0/docker-compose.yaml /work/nebula/


# 复制环境变量文件
cp ../nebula-docker-compose-3.8.0/.env /work/nebula/


# 修改.env，时区使用Asia/Shanghai
vim .env


TZ=Asia/Shanghai


# 启动
docker-compose up -d

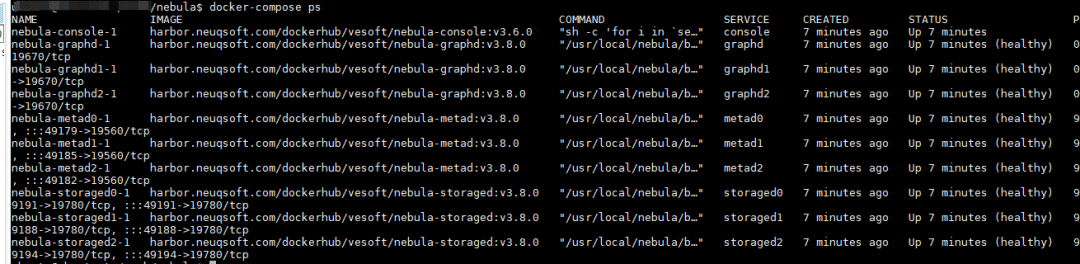

# 查看启动结果
docker-compose ps是 git clone -b release-3.8 https://github.com/vesoft-inc/nebula-docker-compose.git

Prometheus 安装

安装过程如下:

# 创建目录
mkdir -p work/prometheus

# 创建应用子目录
# 启动脚本路径
mkdir -p work/prometheus/bin
# 数据文件路径
mkdir -p work/prometheus/data/prometheus
# 配置文件路径
mkdir -p work/prometheus/conf
# 日志文件路径
mkdir -p work/prometheus/logs

# 创建启动脚本
cd work/prometheus/bin
vim start.sh

#内容
docker run -d --restart=always --name=prometheus \
        -p 9090:9090 \
        --log-opt max-size=10m \
        -v etc/localtime:/etc/localtime:ro \
        -v etc/timezone:/etc/timezone \
        -v work/prometheus/conf/prometheus.yml:/etc/prometheus/prometheus.yml \
        -v work/prometheus/data/prometheus:/prometheus \
        prom/prometheus --config.file=/etc/prometheus/prometheus.yml --web.enable-lifecycle --storage.tsdb.retention.time=7d

# 创建一个空的prometheus.yml
touch prometheus.yml

# 修改/work/prometheus/data/prometheus，目录权限
chown 65534:65534 prometheus/

# 启动
chmod 755 start.sh
./start.sh

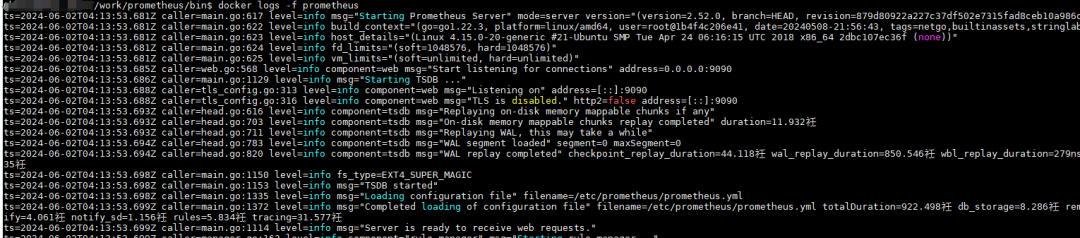

# 查看启动日志，确认正常启动
docker logs -f prometheus

‍

Grafana 安装

安装过程如下：

# 创建目录

mkdir -p work/grafana
# 创建应用子目录
# 启动脚本路径
mkdir -p work/grafana/bin
# 数据文件路径
mkdir -p work/grafana/data/grafana
# 日志文件路径
mkdir -p work/grafana/logs

# 创建启动脚本
cd work/grafana/bin
vim start.sh

#内容
docker run -d --restart=always --name grafana \
-p 3000:3000 \
--log-opt max-size=10m \
-e GF_AUTH_PROXY_ENABLED=true \
-e GF_AUTH_ANONYMOUS_ENABLED=true \
-e GF_SERVER_ENABLE_LOCAL_HEALTH_CHECK=false \
-v etc/localtime:/etc/localtime:ro \
-v etc/timezone:/etc/timezone \
-v work//grafana/data/grafana:/var/lib/grafana \
harbor.neuqsoft.com/dockerhub/grafana/grafana

# 修改/work//grafana/data/grafana，目录权限
chown 472:472 grafana/

# 启动
chmod 755 start.sh
./start.sh

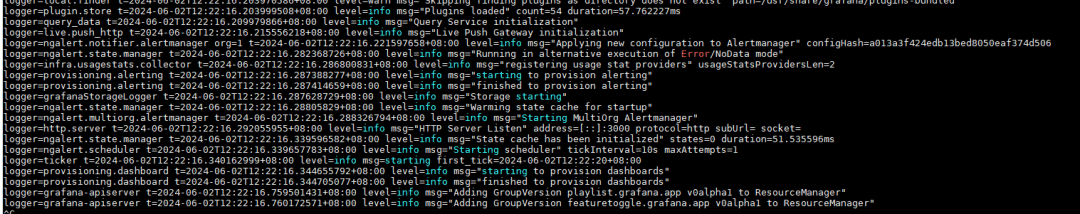

# 查看启动日志,确认正常启动
docker logs -f grafana

整合阶段

1. 调整 NebulaGraph，打开监控


docker-compose down
# 编辑docker-compose.yaml文件
vim docker-compose.yaml

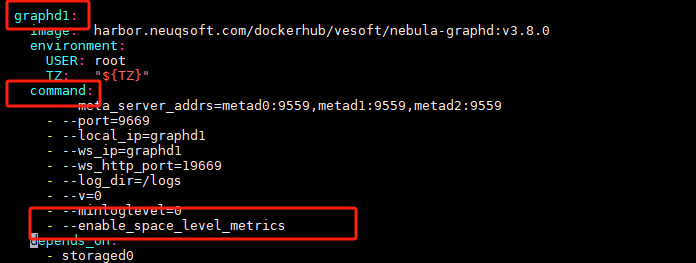

# 在graphd服务后边增加 - --enable_space_level_metrics,注意我有三个节点，都需要修改
 - --enable_space_level_metrics


 # 调整端口，将ws_http_port对应的端口映射出来
 # 使用29669，39669，49669对应graphd服务的三个节点19669
 # 以下为部分内容，注意我有三个节点，都需要修改
 - 29669:19669
 - 29669:19669
 - 29669:19669


# 启动 NebulaGraph
docker-compose up -d


# 检查启动状态
docker-compose ps

2. 配置 Prometheus


# 编辑配置文件
vim prometheus.yml


scrape_configs:
  - job_name: nebula-graph
    metrics_path: /stats
    static_configs:
     - targets:
       - 127.0.0.1:29669
       - 127.0.0.1:39669
       - 127.0.0.1:49669


# 重启服务
docker restart prometheus

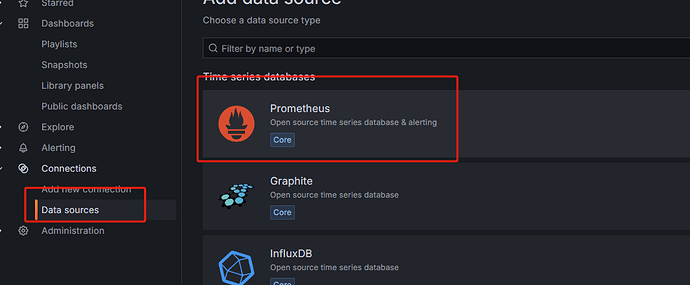

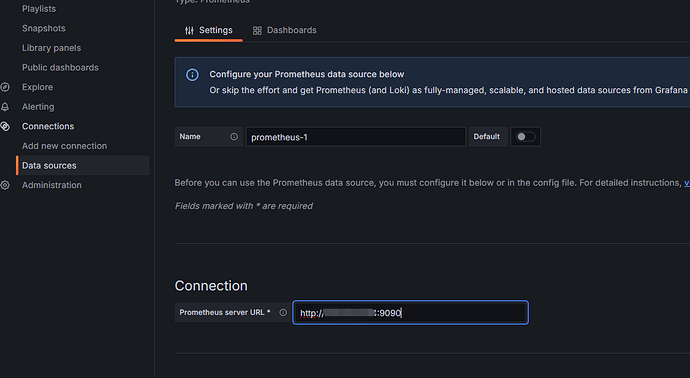

3. Grafana 配置数源

4. 官方自带的 metrics 接口请求地址和 Prometheus 要求的不一样，通过修改 metrics_path 配置，指定到了 stats 访问地址。

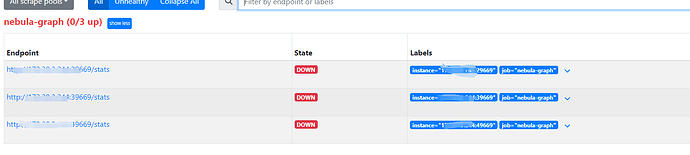

其次，返回数据格式也和 Prometheus 要求的不一样，导致 Prometheus 识别节点全部都是 down

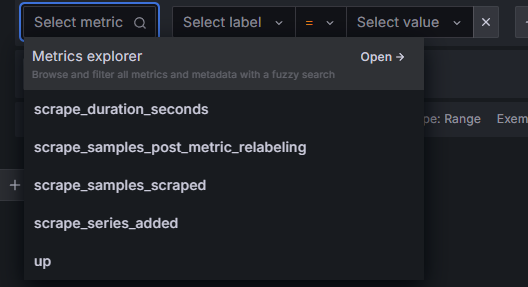

5.最后，采集到的数据，也没有被 Prometheus 存储，Grafana 也没办法读取到。

填坑环节

1. 期间试过很多种方法，失败的就不说了，就说最后成功的

自己实现一个数据转换服务，将官方的 metrics 返回数据转换为Prometheus 要求的格式。

用 GO 实现了一个转换的工具，上代码：

package main

import (
    "flag"
    "fmt"
    "io/ioutil"
    "net/http"
    "os"
    "strings"
)

// 端点和端口进行变量声明
var (
    targetEndpoint string
    port           string
)

func main() {
     使用 flag 包解析命令行参数
    flag.StringVar(&port, "port", "8000", "HTTP server 监听端口")
    flag.StringVar(&targetEndpoint, "target", "http://nebula-graph.local:19669/metrics", "目标 metrics 端点地址")
    flag.Parse()

     注册 metrics 路由
    http.HandleFunc("/metrics", handleMetrics)

     启动 HTTP 服务器
    fmt.Printf("服务器启动在端口 %s，抓取指标来自 %s\n", port, targetEndpoint)
    if err := http.ListenAndServe(":"+port, nil); err != nil {
        fmt.Printf("启动服务器时遇到错误: %s\n", err)
        os.Exit(1)
    }
}

// handleMetrics 是处理指标抓取的主函数
func handleMetrics(w http.ResponseWriter, r *http.Request) {
     从目标端点抓取原始指标数据
    resp, err := http.Get(targetEndpoint)
    if err != nil {
        http.Error(w, "抓取指标失败", http.StatusInternalServerError)
        return
    }
    defer resp.Body.Close()

     读取响应体内容
    body, err := ioutil.ReadAll(resp.Body)
    if err != nil {
        http.Error(w, "读取指标失败", http.StatusInternalServerError)
        return
    }

     重格式化指标
    metrics := reformatMetrics(string(body))
    fmt.Fprint(w, metrics)  返回格式化后的指标
}

// reformatMetrics 将原始指标重格式化为 Prometheus 兼容的格式
func reformatMetrics(rawMetrics string) string {
    var formattedLines []string
    lines := strings.Split(rawMetrics, "\n") // 按行拆分

    for _, line := range lines {
        // 跳过注释行和空行
        if strings.HasPrefix(line, "#") || line == "" {
            formattedLines = append(formattedLines, line)
            continue
        }

        // 自定义重格式化逻辑
        // 比如：num_queries_hit_memory_watermark.rate.5=0 -> num_queries_hit_memory_watermark_rate_5{interval="5"} 0
        parts := strings.Split(line, "=")
        if len(parts) != 2 {
            // 跳过无效行
            continue
        }
        metric, value := parts[0], parts[1]

        // 处理 metric 部分，将其拆分为名称和区间
        metricParts := strings.Split(metric, ".")
        if len(metricParts) < 3 {
            continue  // 不符合预期格式则跳过
        }

        // 将名称和区间拼接成 Prometheus 格式
        baseName := strings.Join(metricParts[:len(metricParts)-2], "_") // 将名称部分合并
        interval := metricParts[len(metricParts)-1]
        metricType := metricParts[len(metricParts)-2]

        // 拼接成 Prometheus 格式的字符串
        formattedMetric := fmt.Sprintf("%s_%s{interval=\"%s\"} %s", baseName, metricType, interval, value)
        formattedLines = append(formattedLines, formattedMetric)
    }

    return strings.Join(formattedLines, "\n") // 将所有行合并为一个字符串
}# 编译后得到linux服务器可执行文件metrics_converter
# 启动服务
./metrics_converter -port=8081 -target=http://127.0.0.1:29669/stats

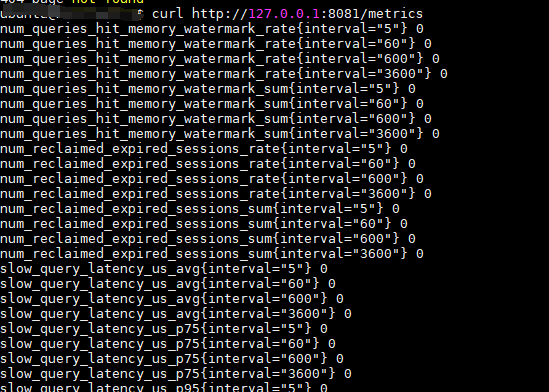

# 测试
curl http://127.0.0.1:8081/metrics

# ok数据格式对了，不要纠结为啥全是0，刚装的啥也没有..

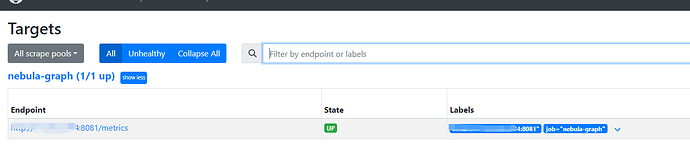

2. 调整 Prometheus 配置文件，调整了一个演示如下


# # 编辑配置文件
vim prometheus.yml


scrape_configs:
  - job_name'nebula-graph'
    static_configs:
     - targets:
       - 127.0.0.1:


# 重启服务
docker restart prometheus

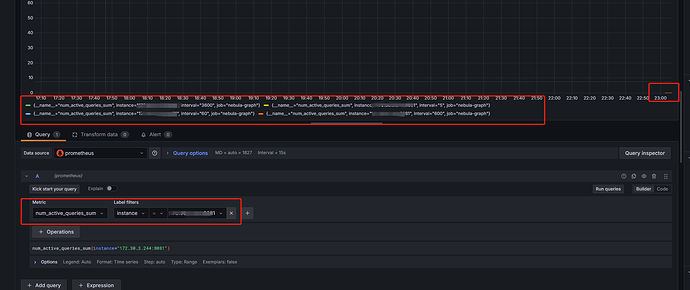

3. 查看 Grafana 数据指标，已经可以正常制作图表了

4.由于原来不支持 Prometheus + Grafana，所以官方图表库没有能直接用的

总结

通过不断的尝试，终于实现了目标，现在看来运维工作确实需要一些开发的基础，希望这篇文章能给需要的人带来一丝丝帮助吧。

注意：全篇文章使用 127.0.0.1 是为了隐藏 IP，各位测试的时候请使用真实IP！！
