四、Hbase刷写flush

大数据开发笔记 2020-08-08

961

一、相关概述

1、hbase存储结构

当我们put一条数据到hbase的时候,Client访问zookeeper,从hbase:meta表中获取表位于那个HRegionServer,通过刚刚获取的地址访问对应的regionserver，拿到对应的表存储的regionserver,访问表所在regionServer插入数据，首先向wal写入，然后向memstore中写入数据，当memstore写入的值变多，触发溢写操作（flush），进行文件的溢写，成为一个StoreFile（HFile）当溢写的文件过多时，会触发文件的合并（Compact）操作，合并有两种方式（major，minor）

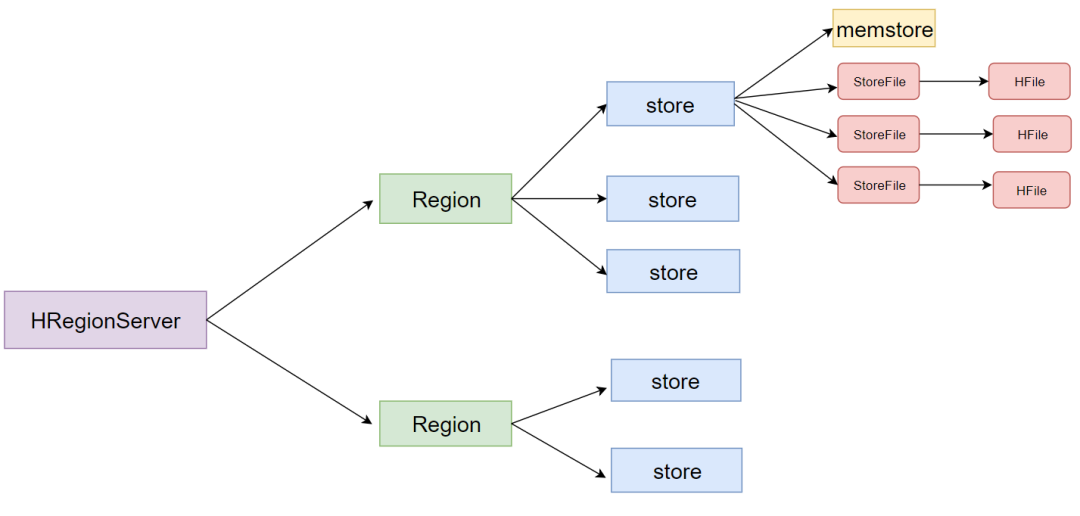

2、各个架构组件之间的关系

HRegionServer一般和DataNode在同一台机器上运行，实现数据的本地性。一个HRegionServer由若干个Region组成Region是一个Table中的一个Region在一个HRegionServer中的表达，Region由多个Store组成,一个列族又对应一个store,Store由一个MemStore 和0个或多个StoreFile(Hfile)组成

二、Memstore

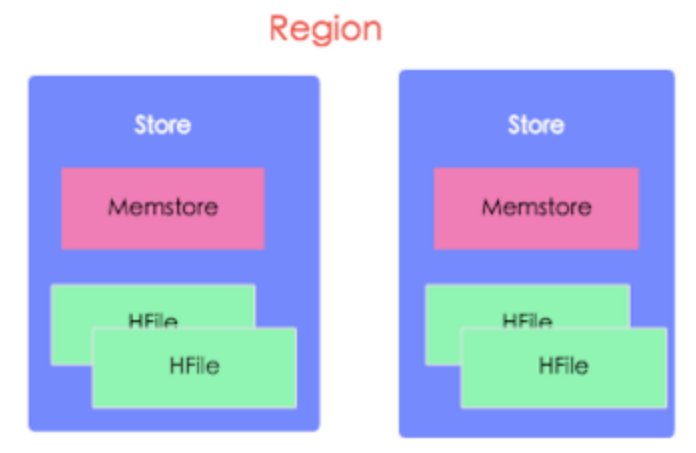

单个Region内部的结构

一个Region包含有多个Store：每一个Region内都包含有多个Store实例。一个Store对应一个列族的数据，如果一个表有两个列族，那么在一个Region里面就有两个Store。Memstore的实现目的不是加速数据写入，而是维持数据结构。由于HDFS文件不支持修改，为了维持HBase中的数据是按rowkey顺序来存储的，所以使用Memstore先对数据进行整理排序后再持久化到HDFS上。

2.MemStore Flush的触发时机

Region 中所有 MemStore 占用的内存超过相关阈值

每当client调用put,delete等操作，都会检查hbase.hregion.memstore.flush.size 这个参数，默认128M,

当region中的所有的MemStore 占用的内存（包括堆内存和堆外内存）的大小超过128M的阈值的时候都会

触发一次刷写；当数据操作速度很快的时，达到了

hbase.hregion.memstore.flush.size * hbase.hregion.memstore.block.multiplier（默认值4），

也就是512M，会在刷写的同时阻塞所有写入该store的写请求，这时往这个Store写数据将会出现 RegionTooBusyException 。

整个 RegionServer 的 MemStore 占用内存总和大于相关阈值

hbase中RegionServer写缓存的大小，占RegionServer 整个 JVM 内存使用量的 40%：RegionServer 占用的堆内存大小为：

（hbase_heapsize）* hbase.regionserver.global.memstore.size（默认值是 0.4）当整个RegionServer的MemStore占用内存总大小大于写缓存的0.95倍时,触发RegionServer级别的Flush

hbase.regionserver.global.memstore.size.lower.limit(默认值0.95)

* hbase.regionserver.global.memstore.size（默认值0.4）

* hbase_heapsize（HRegionServer总内存大小）

类似于单个memstore大小达到某个阀值会阻塞写入，全局的memstore的大小达globalMemStoreSize也会阻塞写入。举个例子，比如你配置的
hbase.regionserver.global.memstore.size.lower.limit是0.95，

hbase.regionserver.global.memstore.size是0.4

堆内存总共是16G，那么触发刷写的阈值是16*0.4*0.95=6.08G触发阻塞的阈值是:0.99.0 版本之后HBase直接用

hbase.regionserver.global.memstore.size(0.4)*hbase_heapsize

（HRegionServer总内存大小）来控制阻塞阈值了16*0.4=6.4G

所以，当memstore的大小达到6.08GB的时候会强制刷写，当memstore的大小达到6.4GB的时候就会阻塞整个HBase集群的写入。如果达到了 RegionServer 级别的 Flush，那么当前 RegionServer 的所有写操作将会被阻塞，而且这个阻塞可能会持续到分钟级别。

WAL的数量大于maxLogs

WAL（Write-ahead log，预写日志）用来解决宕机之后的操作恢复问题的。数据到达 Region 的时候是先写入 WAL，然后再被写到 Memstore 的。如果 WAL 的数量越来越大，这就意味着 MemStore 中未持久化到磁盘的数据越来越多。当 RS 挂掉的时候，恢复时间将会变成，所以有必要在 WAL 到达一定的数量时进行一次刷写操作。这个阈值（maxLogs）的计算公式如下：

this.blocksize = WALUtil.getWALBlockSize(this.conf, this.fs, this.walDir);
float multiplier = conf.getFloat("hbase.regionserver.logroll.multiplier", 0.5f);
this.logrollsize = (long)(this.blocksize * multiplier);
this.maxLogs = conf.getInt("hbase.regionserver.maxlogs",Math.max(32, calculateMaxLogFiles(conf, logrollsize)));

public static long getWALBlockSize(Configuration conf, FileSystem fs, Path dir)
    throws IOException {
  return conf.getLong("hbase.regionserver.hlog.blocksize",
      CommonFSUtils.getDefaultBlockSize(fs, dir) * 2);
}
private int calculateMaxLogFiles(Configuration conf, long logRollSize) {
  Pair<Long, MemoryType> globalMemstoreSize = MemorySizeUtil.getGlobalMemStoreSize(conf);
  return (int) ((globalMemstoreSize.getFirst() * 2) / logRollSize);
}

当某个regionserver上的所有WAL文件数达到hbase.regionserver.max.logs（默认是32）时，该regionserver上的memstores会发生一次flush，以减少wal文件的数目，此时flush的目的是控制wal文件的个数，以保证regionserver的宕机恢复时间可控。也就是说，如果设置了 hbase.regionserver.maxlogs，那就是这个参数的值；否则是 max(32, hbase_heapsize * hbase.regionserver.global.memstore.size * 2 / logRollSize)。如果某个 RegionServer 的 WAL 数量大于 maxLogs 就会触发 MemStore 的刷写。当WAL文件的数量大于这个值后会触发memstore的刷写，以便创造新的memstore内存空间用来加载WAL中的数据，同时HBase会给出一个
info级别的日志：

LOG.info("Too many WALs; count=" + logCount + ", max=" + this.maxLogs +
      "; forcing flush of " + regions.length + " regions(s): " + sb.toString());

FsHlog.java中的源码

/**
 * If the number of un-archived WAL files is greater than maximum allowed, check the first
 * (oldest) WAL file, and returns those regions which should be flushed so that it can
 * be archived.
 * @return regions (encodedRegionNames) to flush in order to archive oldest WAL file.
 * @throws IOException
 */
//如果未存档的WAL文件的数量大于允许的最大值，检查第一个（最旧的）WAL文件，并返回应刷新的区域，以便可以将其存档。
byte[][] findRegionsToForceFlush() throws IOException {
  byte [][] regions = null;
  int logCount = getNumRolledLogFiles();
  if (logCount > this.maxLogs && logCount > 0) {
    Map.Entry<Path, Map<byte[], Long>> firstWALEntry =
      this.byWalRegionSequenceIds.firstEntry();
    regions = this.sequenceIdAccounting.findLower(firstWALEntry.getValue());
  }
  if (regions != null) {
    StringBuilder sb = new StringBuilder();
    for (int i = 0; i < regions.length; i++) {
      if (i > 0) sb.append(", ");
      sb.append(Bytes.toStringBinary(regions[i]));
    }
    LOG.info("Too many WALs; count=" + logCount + ", max=" + this.maxLogs +
      "; forcing flush of " + regions.length + " regions(s): " + sb.toString());
  }
  return regions;
}

Memstore达到刷写时间间隔
如果我们很久没有对 HBase 的数据进行更新，这时候就可以依赖定期刷写策略了。RegionServer 在启动的时候会启动一个线程 PeriodicMemStoreFlusher 每隔 hbase.server.thread.wakefrequency 时间去检查属于这个 RegionServer 的 Region 有没有超过一定时间都没有刷写，这个时间是由 hbase.regionserver.optionalcacheflushinterval 参数控制的，默认是 3600000，也就是1小时会进行一次刷写。如果设定为0，则意味着关闭定时自动刷写。也就是说如果以上的所有条件都没有被触发到的话，memstore还是
会每隔一个小时刷写一次，并生成一个HFile。那么HFile岂不是会很
多？所以HBase有了一个必不可缺的功能，那就是HFile（StoreFile）
的合并（Compaction）
为了防止一次性有过多的 MemStore 刷写，定期自动刷写会有 0 ~ 5 分钟的延迟，PeriodicMemStoreFlusher 类的实现。
```
static class PeriodicMemstoreFlusher extends ScheduledChore {
  final HRegionServer server;
  final static int RANGE_OF_DELAY = 5 * 60 * 1000; // 5 min in milliseconds
  final static int MIN_DELAY_TIME = 0; // millisec
  public PeriodicMemstoreFlusher(int cacheFlushInterval, final HRegionServer server) {
    super(server.getServerName() + "-MemstoreFlusherChore", server, cacheFlushInterval);
    this.server = server;
  }
```
数据更新超过一定阈值
如果 HBase 的某个 Region 更新的很频繁，而且既没有达到自动刷写阀值，也没有达到内存的使用限制，但是内存中的更新数量已经足够多，比如超过 hbase.regionserver.flush.per.changes 参数配置，默认为30000000，那么也是会触发刷写的。
手动触发刷写
除了 HBase 内部一些条件触发的刷写之外，我们还可以通过执行相关命令或 API 来触发 MemStore 的刷写操作。比如调用可以调用 Admin 接口提供的方法：
```
void flush(TableName tableName) throws IOException;
void flushRegion(byte[] regionName) throws IOException;
void flushRegionServer(ServerName serverName) throws IOException;
```
分别对某张表、某个 Region 或者某个 RegionServer 进行刷写操作。也可以在 Shell 中通过执行 flush 命令：

  hbase> flush 'TABLENAME'
  hbase> flush 'REGIONNAME'
  hbase> flush 'ENCODED_REGIONNAME'
  hbase> flush 'REGION_SERVER_NAME'

需要注意的是，以上所有条件触发的刷写操作最后都会检查对应的 HStore 包含的 StoreFiles 文件超过 hbase.hstore.blockingStoreFiles 参数配置的个数，默认值是16。如果满足这个条件，那么当前刷写会被推迟到 hbase.hstore.blockingWaitTime 参数设置的时间后再刷写。在阻塞刷写的同时HBase 还会请求 Split 或 Compaction 操作。

3、触发 MemStore 刷写的操作

常见的 put、delete、append、increment、调用 flush 命令、Region 分裂、Region Merge、bulkLoad HFiles 以及给表做快照操作都会对上面的相关条件做检查，以便判断要不要做刷写操作。

三、MemStore 刷写策略（FlushPolicy）

在 HBase 1.1 之前，MemStore 刷写是 Region 级别的。就是说，如果要刷写某个 MemStore ，MemStore 所在的 Region 中其他 MemStore 也是会被一起刷写的！这会造成一定的问题，比如小文件问题。针对这个问题，HBASE-10201/HBASE-3149引入列族级别的刷写。我们可以通过 hbase.regionserver.flush.policy 参数选择不同的刷写策略。

目前 HBase 2.0.2 的刷写策略全部都是实现 FlushPolicy 抽象类的。并且自带三种刷写策略：FlushAllLargeStoresPolicy,FlushNonSloppyStoresFirstPolicy和 FlushAllStoresPolicy

FlushAllStoresPolicy
这种刷写策略实现最简单，直接返回当前 Region 对应的所有 MemStore。也就是每次刷写都是对 Region 里面所有的 MemStore 进行的，这个行为和 HBase 1.1 之前是一样的。

FlushAllLargeStoresPolicy
在 HBase 2.0 之前版本是 FlushLargeStoresPolicy，后面被拆分成分 FlushAllLargeStoresPolicy 和FlushNonSloppyStoresFirstPolicy，参见 HBASE-14920。这种策略会先判断 Region 中每个 MemStore 的使用内存（ＯnHeap +　OffHeap）是否大于某个阀值，大于这个阀值的 MemStore 将会被刷写。阀值的计算是由

hbase.hregion.percolumnfamilyflush.size.lower.bound 、hbase.hregion.percolumnfamilyflush.size.lower.bound.min

以及 hbase.hregion.memstore.flush.size 参数决定的。计算逻辑如下：

//region.getMemStoreFlushSize() / familyNumber
//就是 hbase.hregion.memstore.flush.size 参数的值除以相关表列族的个数
flushSizeLowerBound = max(region.getMemStoreFlushSize() / familyNumber, hbase.hregion.percolumnfamilyflush.size.lower.bound.min)

//如果设置了 hbase.hregion.percolumnfamilyflush.size.lower.bound
flushSizeLowerBound = hbase.hregion.percolumnfamilyflush.size.lower.bound
计算逻辑上面已经很清晰的描述了。hbase.hregion.percolumnfamilyflush.size.lower.bound.min 默认值为 16MB，而 hbase.hregion.percolumnfamilyflush.size.lower.bound 没有设置。

比如当前表有3个列族，其他用默认的值，那么 flushSizeLowerBound = max((long)128 / 3, 16) = 42。如果当前 Region 中没有 MemStore 的使用内存大于上面的阀值，FlushAllLargeStoresPolicy 策略就退化成 FlushAllStoresPolicy 策略了，也就是会对 Region 里面所有的 MemStore 进行 Flush。

FlushNonSloppyStoresFirstPolicy
HBase 2.0 引入了 in-memory compaction，参见 HBASE-13408。如果我们对相关列族hbase.hregion.compacting.memstore.type 参数的值不是 NONE，那么这个 MemStore 的 isSloppyMemStore 值就是 true，否则就是 false。FlushNonSloppyStoresFirstPolicy 策略将 Region 中的 MemStore 按照 isSloppyMemStore 分到两个 HashSet 里面（sloppyStores 和 regularStores）。然后判断 regularStores 里面是否有 MemStore 内存占用大于相关阀值的 MemStore ，有的话就会对这些 MemStore 进行刷写，其他的不做处理，这个阀值计算和 FlushAllLargeStoresPolicy 的阀值计算逻辑一致。如果 regularStores 里面没有 MemStore 内存占用大于相关阀值的 MemStore，这时候就开始在 sloppyStores 里面寻找是否有 MemStore 内存占用大于相关阀值的 MemStore，有的话就会对这些 MemStore 进行刷写，其他的不做处理。如果上面 sloppyStores 和 regularStores 都没有满足条件的 MemStore 需要刷写，这时候就FlushNonSloppyStoresFirstPolicy 策略久退化成 FlushAllStoresPolicy 策略了。

刷写的过程
MemStore 的刷写过程很复杂，很多操作都可能触发，但是这些条件触发的刷写最终都是调用 HRegion 类中的 internalFlushcache 方法。

protected FlushResultImpl internalFlushcache(WAL wal, long myseqid,
      Collection<HStore> storesToFlush, MonitoredTask status, boolean writeFlushWalMarker,
      FlushLifeCycleTracker tracker) throws IOException {
    PrepareFlushResult result =
        internalPrepareFlushCache(wal, myseqid, storesToFlush, status, writeFlushWalMarker, tracker);
    if (result.result == null) {
      return internalFlushCacheAndCommit(wal, status, result, storesToFlush);
    } else {
      return result.result; // early exit due to failure from prepare stage
    }
}

从上面的实现可以看出，Flush 操作主要分以下几步做的

prepareFlush 阶段：刷写的第一步是对 MemStore 做 snapshot，为了防止刷写过程中更新的数据同时在 snapshot 和 MemStore 中而造成后续处理的困难，所以在刷写期间需要持有 updateLock 。持有了 updateLock 之后，这将阻塞客户端的写操作。所以只在创建 snapshot 期间持有 updateLock，而且 snapshot 的创建非常快，所以此锁期间对客户的影响一般非常小。对 MemStore 做 snapshot 是 internalPrepareFlushCache 里面进行的。
flushCache 阶段：如果创建快照没问题，那么返回的 result.result 将为 null。这时候我们就可以进行下一步 internalFlushCacheAndCommit。其实 internalFlushCacheAndCommit 里面包含两个步骤：flushCache 和 commit 阶段。flushCache 阶段其实就是将 prepareFlush 阶段创建好的快照写到临时文件里面，临时文件是存放在对应 Region 文件夹下面的 .tmp 目录里面。
commit 阶段：将 flushCache 阶段生产的临时文件移到（rename）对应的列族目录下面，并做一些清理工作，比如删除第一步生成的 snapshot。

参考：https://www.iteblog.com/archives/2497.html
