Kubernetes中的优雅关闭和零停机时间部署

新钛云服 2023-10-20

126

新钛云服已累计为您分享771篇技术干货

在Kubernetes中，创建和删除Pod是最常见的任务之一。

当你执行滚动更新、扩展部署、发布新版本、执行作业和定时作业等操作时，都会创建Pod。

但是，在Pod被驱逐后，例如将节点标记为不可调度时，Pod也会被删除并重新创建。

如果这些Pod的性质是如此短暂，那么当一个Pod正在响应请求时，如果被告知关闭，会发生什么？在关闭之前，请求是否会完成？那么后续的请求呢？是否会被重定向到其他地方？

在讨论Pod被删除时会发生什么之前，有必要谈谈当Pod被创建时会发生什么。

假设你想在集群中创建以下Pod：

pod.yaml

apiVersion: v1
kind: Pod
metadata:
  name: my-pod
spec:
  containers:
    - name: web
      image: nginx
      ports:
        - name: web
          containerPort: 80

你可以使用以下命令将YAML定义提交到集群中：

$ kubectl apply -f pod.yaml

一旦你输入该命令，kubectl会将Pod定义提交给Kubernetes API。

在数据库中保存集群的状态

Pod的定义被API接收并进行检查，随后存储在数据库（etcd）中。

Pod也被添加到调度器的队列中。

调度器执行以下操作：

检查Pod的定义。
收集关于工作负载的详细信息，例如CPU和内存请求。
通过筛选器和判定的过程决定最适合运行该Pod的节点。

在此过程结束时：

Pod在etcd中被标记为已调度。
Pod被分配给一个节点。
Pod的状态被存储在etcd中。

然而，此时Pod仍然不存在。

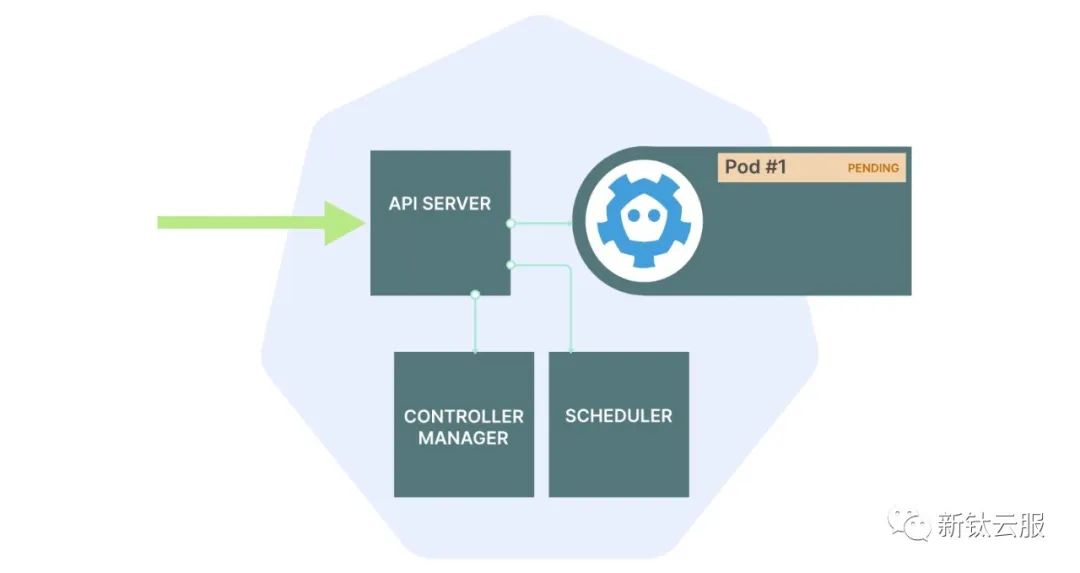

当你使用kubectl apply -f
命令提交一个Pod的YAML文件时，该YAML文件会被发送到Kubernetes API。
‍
API将Pod保存在数据库（etcd）中。
‍

3. 调度器为该Pod分配了最适合的节点，Pod的状态变为Pending。此时，Pod只存在于etcd中。

在控制平面中发生了前述任务，并且状态存储在数据库中。

**那么是谁在你的节点上创建Pod呢？

Kubelet-Kubernetes代理

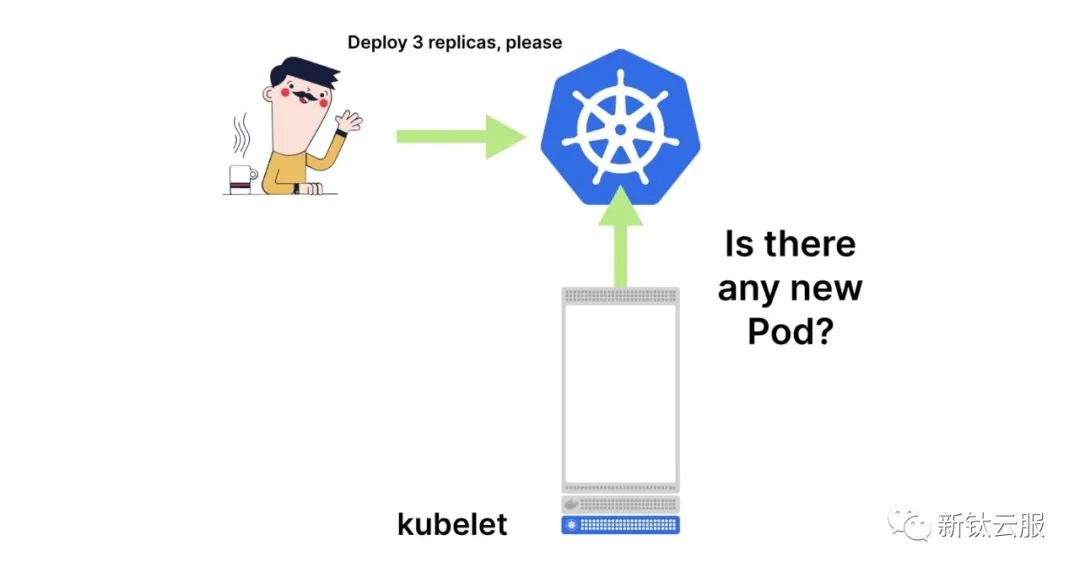

Kubelet 的任务是轮询控制平面以获取更新。

你可以想象kubelet不断地向主节点发出请求：“我负责管理工作节点1，是否有新的Pod需要我处理？”

当有一个Pod需要处理时，kubelet会创建它，在某种程度上是这样的。

kubelet并不是直接创建Pod。相反，它将工作委托给其他三个组件：

容器运行时接口（CRI）：负责为Pod创建容器。
容器网络接口（CNI）：负责将容器连接到集群网络并分配IP地址。
容器存储接口（CSI）：负责在容器中挂载卷。

在大多数情况下，容器运行时接口（CRI）的工作类似于：

$ docker run -d <my-container-image>

容器网络接口（CNI）更有趣，因为它负责以下任务：

为Pod生成有效的IP地址。
将容器连接到网络的其他部分。

正如你所想象的，连接容器到网络并分配有效的IP地址有多种方式（可以选择IPv4或IPv6，甚至可以分配多个IP地址）。

以Docker为例，它会创建虚拟以太网对并将其附加到一个桥接器上；而AWS-CNI会直接将Pod连接到虚拟私有云（VPC）的其余部分。

当容器网络接口完成其工作时，Pod将连接到网络的其余部分，并被分配一个有效的IP地址。

但是存在一个问题。

kubelet知道IP地址（因为它调用了容器网络接口），但控制平面不知道。

没有人告诉主节点Pod已被分配了IP地址，并且准备好接收流量。在控制平面的视角中，Pod仍在创建中。

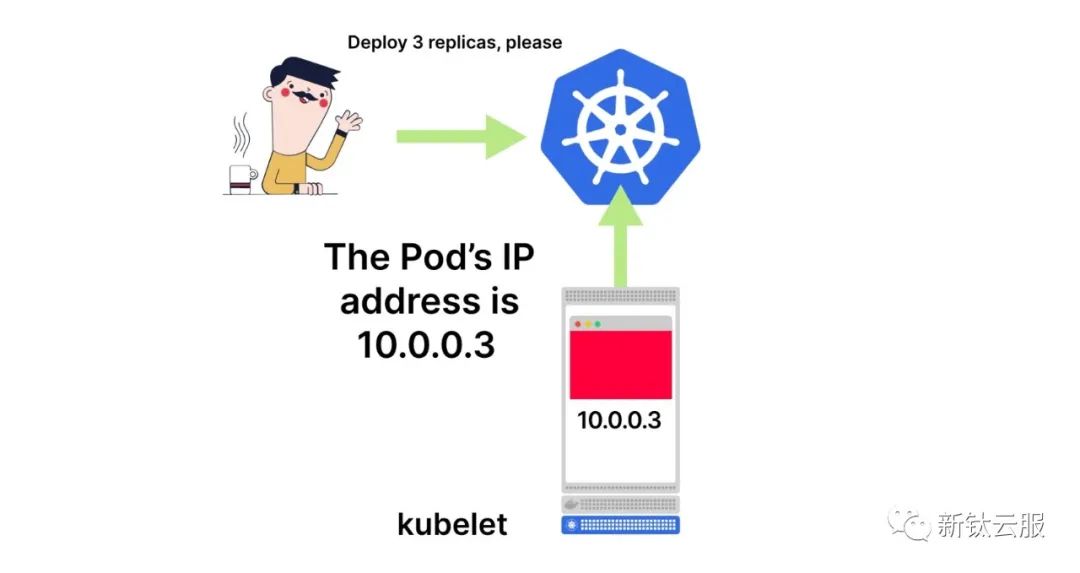

kubelet的工作是收集Pod的所有细节，例如IP地址，并将其报告给控制平面。

你可以想象，检查etcd将不仅揭示Pod的运行位置，还会显示其IP地址。

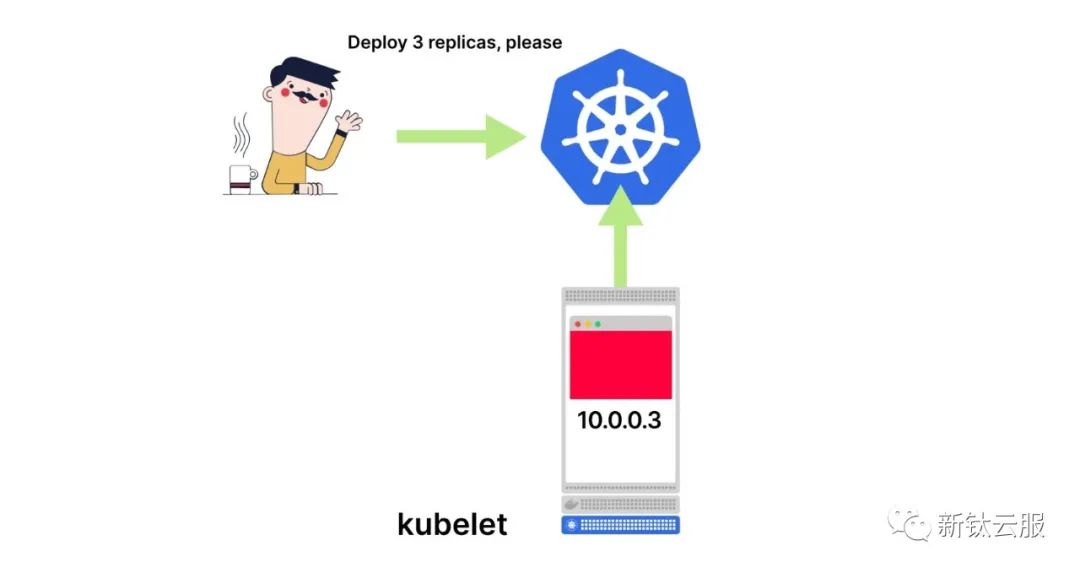

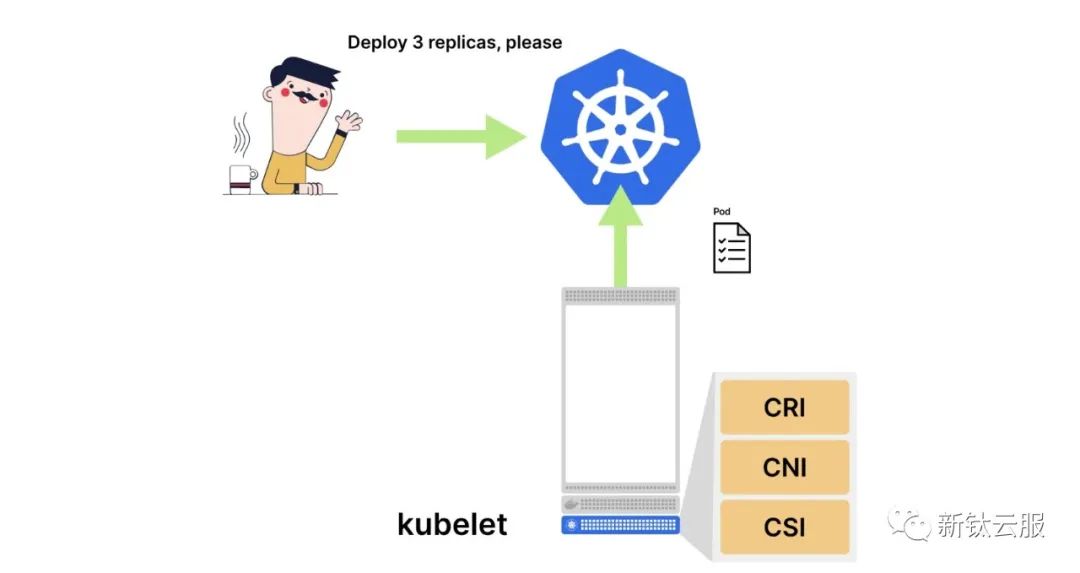

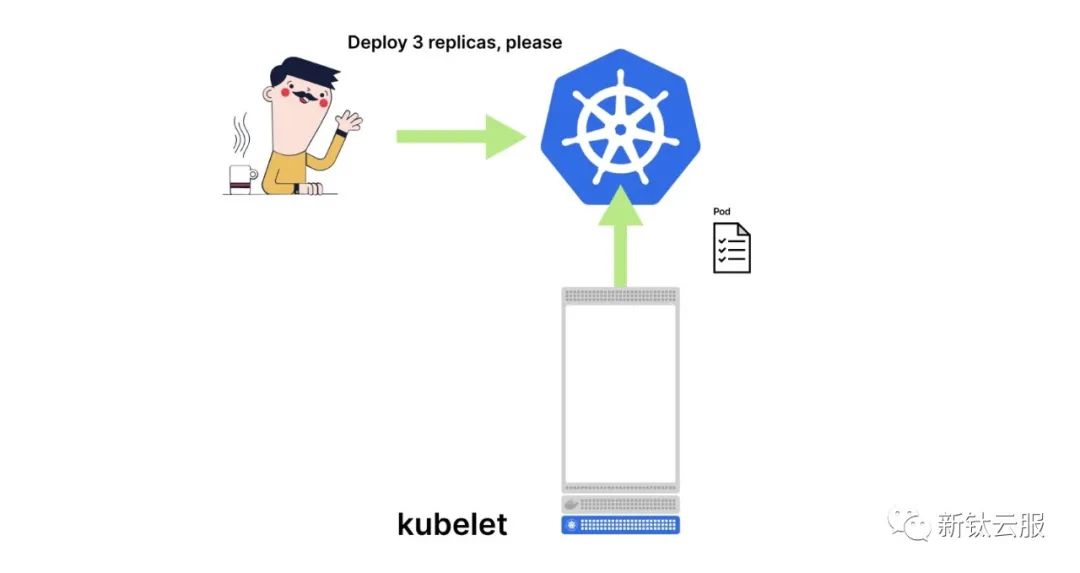

1. Kubelet定期向控制平面轮询更新。

2. 当一个新的Pod被分配给它所在的节点时，kubelet会获取该Pod的详细信息。

3. kubelet本身不会创建Pod，它依赖于三个组件：容器运行时接口（Container Runtime Interface）、容器网络接口（Container Network Interface）和容器存储接口（Container Storage Interface）。

4. 一旦这三个组件都成功完成，Pod就会在你的节点上运行，并分配了一个IP地址。

5. kubelet将IP地址报告给控制平面。

如果Pod不是任何服务的一部分，这就是任务的结束。Pod已创建并准备好使用。

当Pod是服务的一部分时，还需要进行一些额外的步骤。

Pods和服务

创建服务时，通常需要注意两个关键信息：

选择器（selector）：用于指定接收流量的Pod。
目标端口（targetPort）：Pod用于接收流量的端口。

一个典型的服务的YAML定义如下：

service.yaml

apiVersion: v1
kind: Service
metadata:
  name: my-service
spec:
  ports:
  - port: 80
    targetPort: 3000
  selector:
    name: app

当你使用kubectl apply将服务提交到集群时，Kubernetes会查找所有具有与选择器（name: app）相同标签的Pod，并收集它们的IP地址，但前提是它们通过了就绪探针（Readiness probe）。

然后，对于每个IP地址，Kubernetes会将IP地址和端口连接起来。

如果IP地址是10.0.0.3，目标端口是3000，Kubernetes会将这两个值连接起来，并称其为一个端点（endpoint）。

IP address + port = endpoint
---------------------------------
10.0.0.3   + 3000 = 10.0.0.3:3000

这些端点将以另一个名为Endpoint的对象形式存储在etcd中。

有点困惑吗？

在Kubernetes中，以下术语适用：

endpoint（本文和Learnk8s材料中以小写字母e表示）是IP地址和端口对的组合（10.0.0.3:3000）。 Endpoint（本文和Learnk8s材料中以大写字母E表示）是一组端点的集合。 Endpoint对象是Kubernetes中的一个真实对象，对于每个服务，Kubernetes会自动创建一个Endpoint对象。

你可以使用以下命令进行验证：

$ kubectl get services,endpoints
NAME                   TYPE        CLUSTER-IP     EXTERNAL-IP   PORT(S)
service/my-service-1   ClusterIP   10.105.17.65   <none>        80/TCP
service/my-service-2   ClusterIP   10.96.0.1      <none>        443/TCP


NAME                     ENDPOINTS
endpoints/my-service-1   172.17.0.6:80,172.17.0.7:80
endpoints/my-service-2   192.168.99.100:8443

Endpoint会收集来自Pod的所有IP地址和端口。

但不仅如此。当发生以下情况时，Endpoint对象会使用新的端点列表进行刷新：

创建一个Pod。
删除一个Pod。
在Pod上修改标签。

因此，你可以想象，每当你创建一个Pod，并且kubelet将其IP地址提交给主节点后，Kubernetes会更新所有的端点以反映这种变化：

$ kubectl get services,endpoints
NAME                   TYPE        CLUSTER-IP     EXTERNAL-IP   PORT(S)
service/my-service-1   ClusterIP   10.105.17.65   <none>        80/TCP
service/my-service-2   ClusterIP   10.96.0.1      <none>        443/TCP


NAME                     ENDPOINTS
endpoints/my-service-1   172.17.0.6:80,172.17.0.7:80
endpoints/my-service-2   192.168.99.100:8443

很好，端点被存储在控制平面中，并且Endpoint对象已被更新。

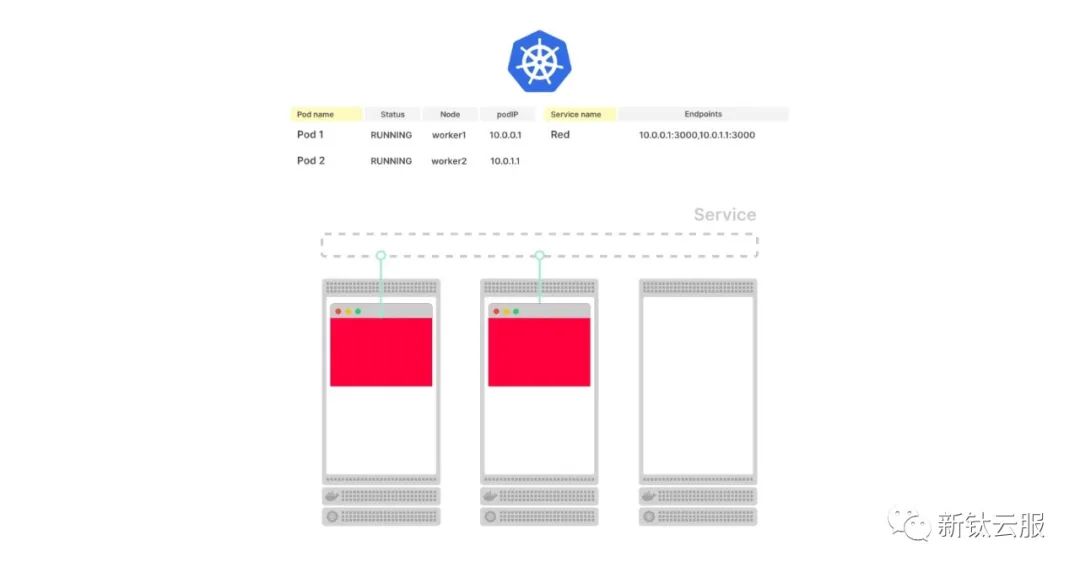

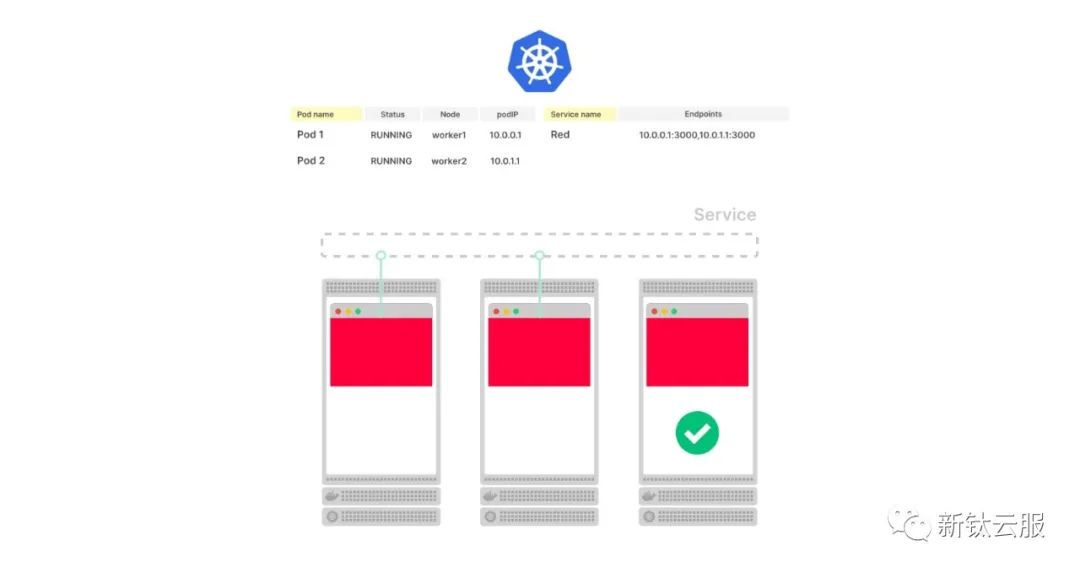

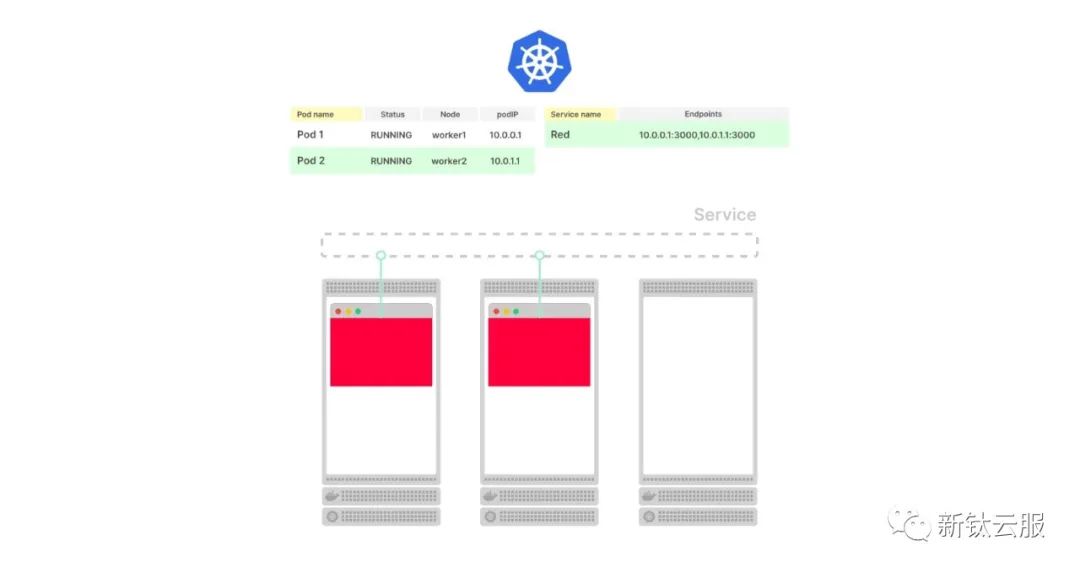

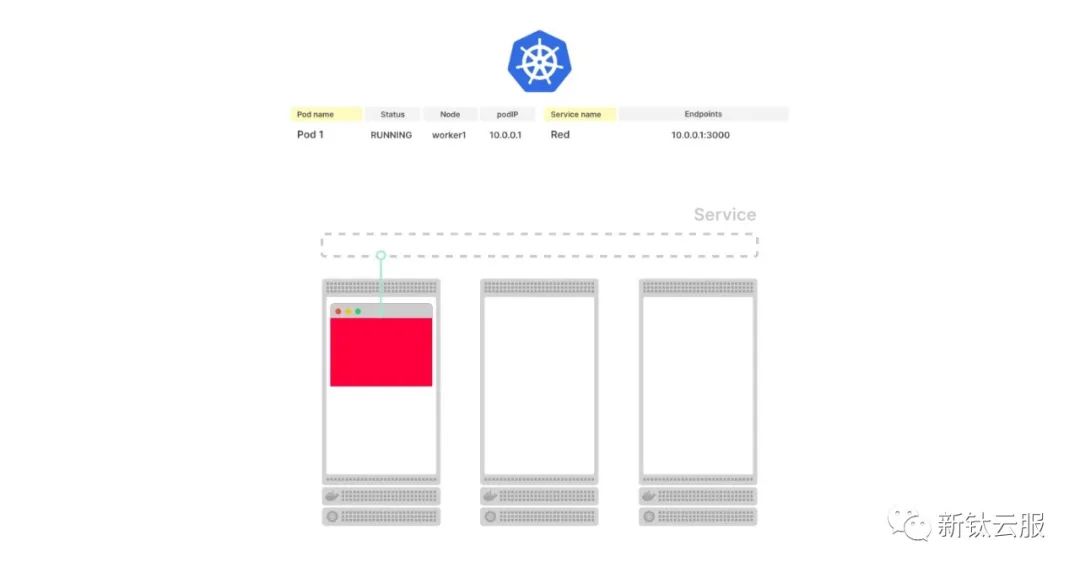

1. 在这张图片中，你的集群中部署了一个单独的Pod。该Pod属于一个服务。如果你要检查etcd，你会发现Pod的详细信息以及服务的信息。

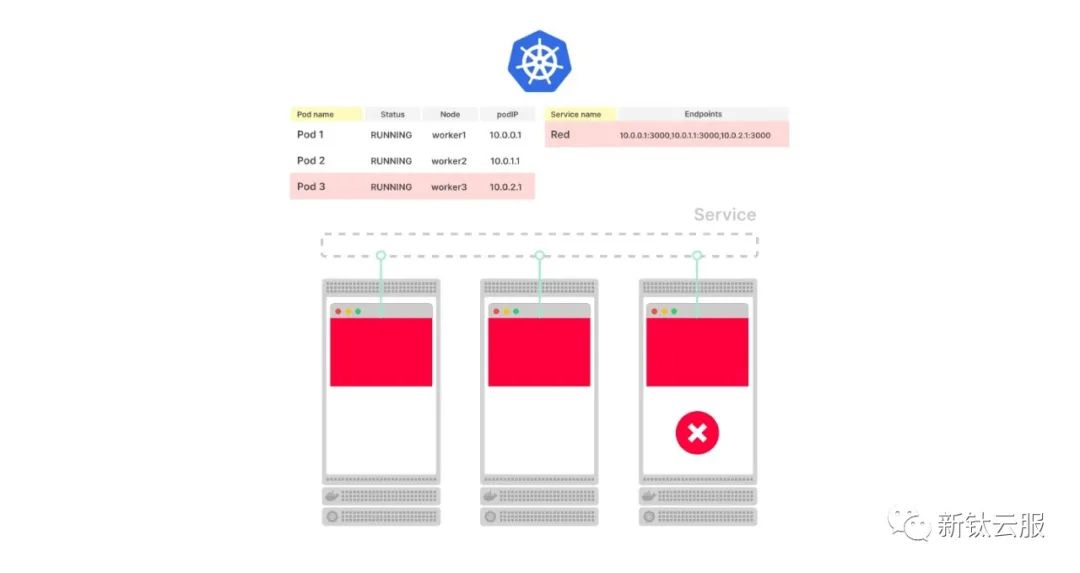

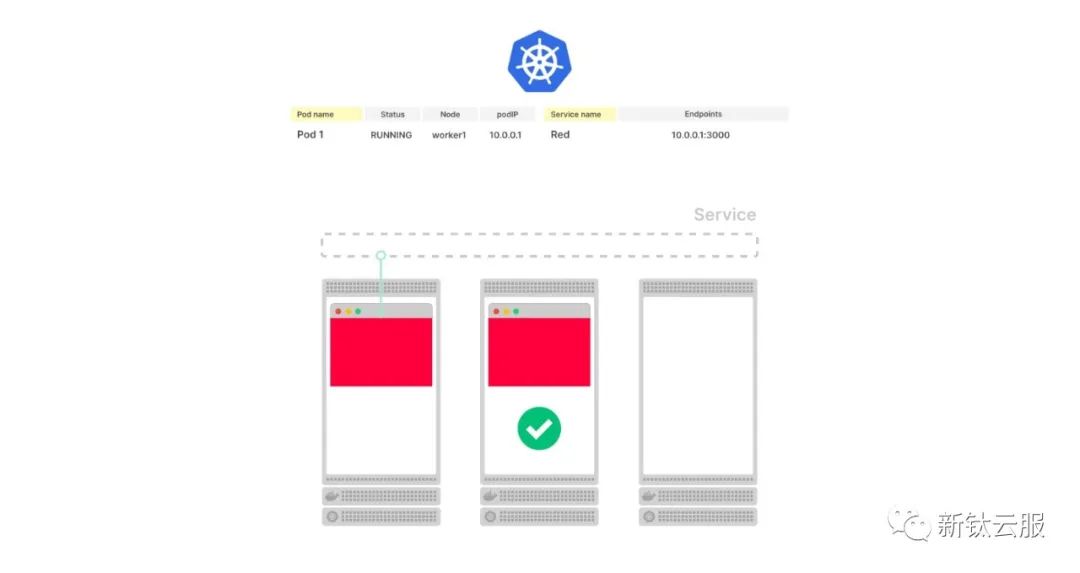

2. 当部署新的Pod时会发生什么？

3. Kubernetes需要跟踪Pod及其IP地址。服务应该将流量路由到新的端点，因此IP地址和端口应该被传播。

4. 当另一个Pod被部署时会发生什么？

5. 是的，完全相同的过程。在数据库中创建了新的“行”来表示新的Pod，并将端点进行传播。

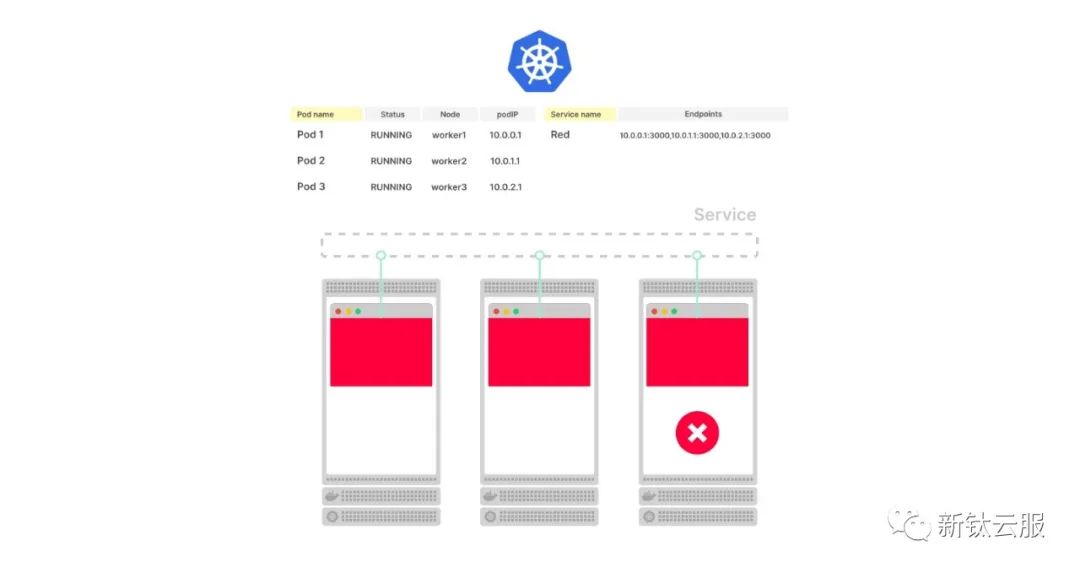

6. 当删除一个Pod时会发生什么？

7. 服务立即移除该端点，最终该Pod也会从数据库中删除。

8. Kubernetes对你的集群中的每一个小变化都做出反应。

这里还有更多内容

你准备好开始使用你的Pod了吗？

在Kubernetes中使用端点

端点在Kubernetes中被多个组件使用。

Kube-proxy使用端点来在节点上设置iptables规则。

因此，每当端点（Endpoint对象）发生变化时，kube-proxy会获取新的IP地址和端口列表，并编写新的iptables规则。

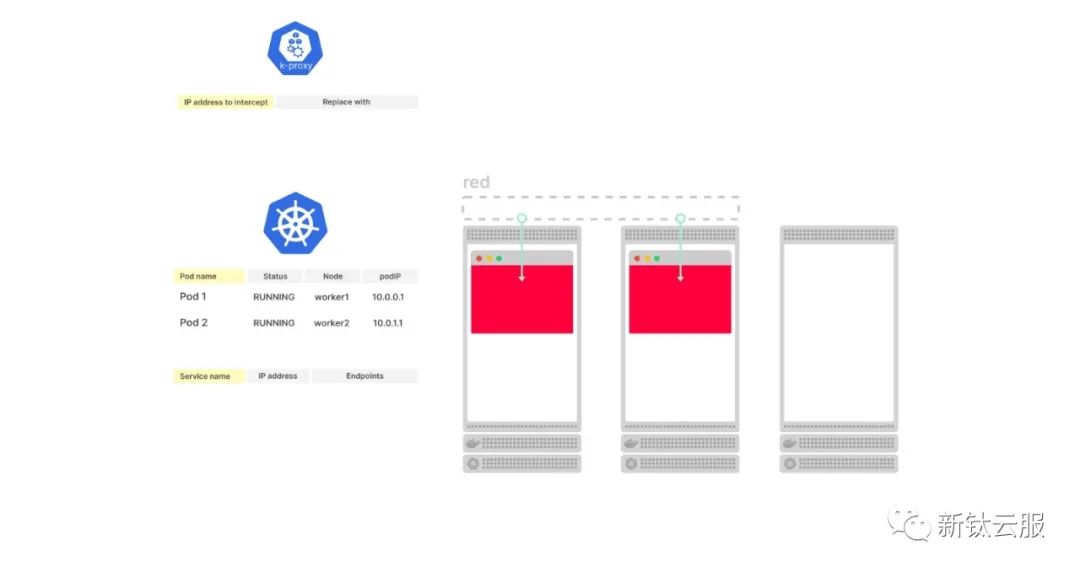

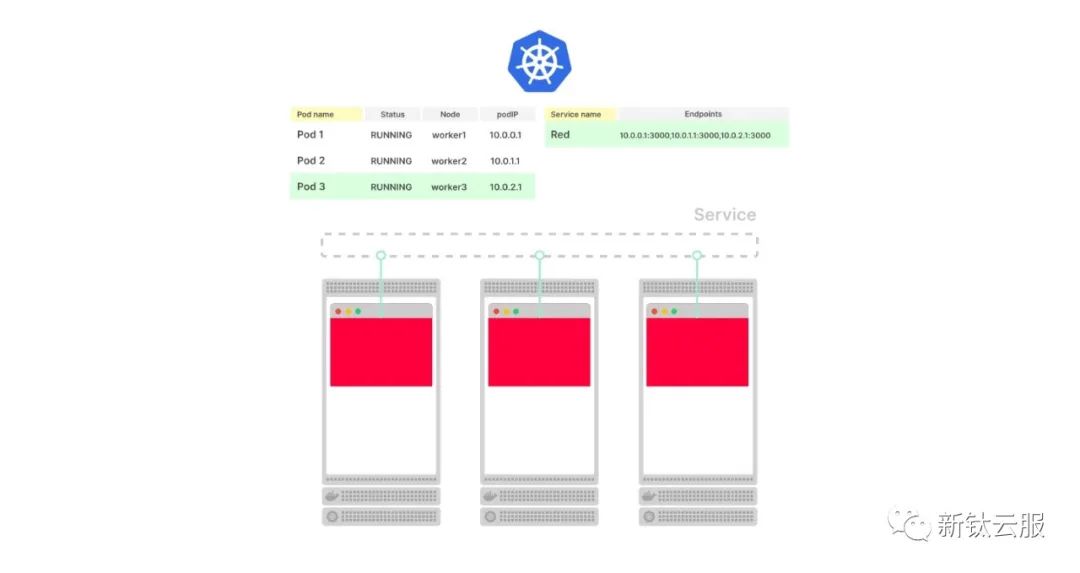

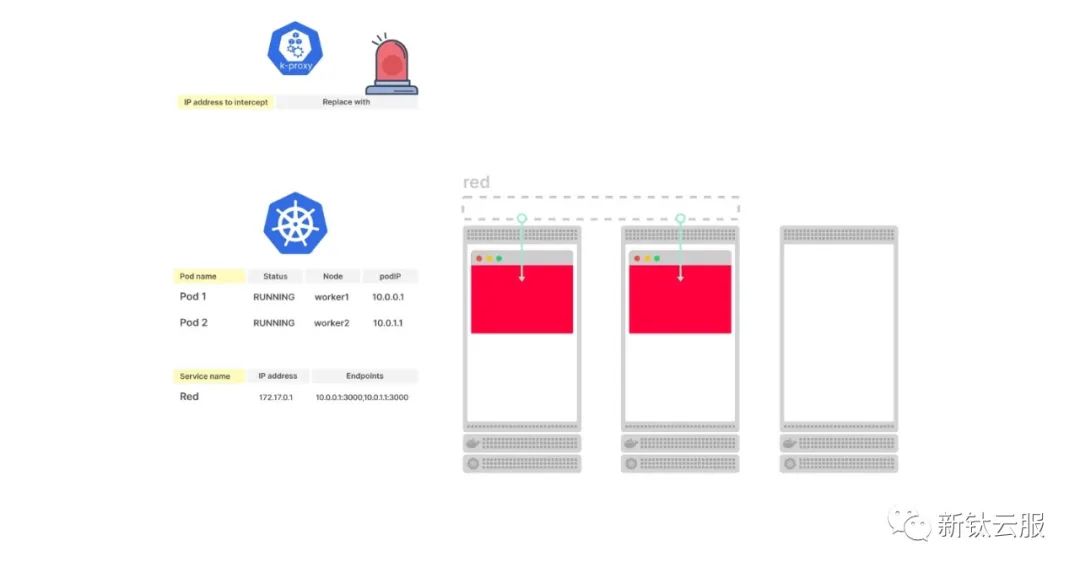

让我们考虑一个由三个节点组成的集群，其中有两个Pod，并且没有服务。Pod的状态被存储在etcd中。

2. 当你创建一个服务（Service）时会发生什么？

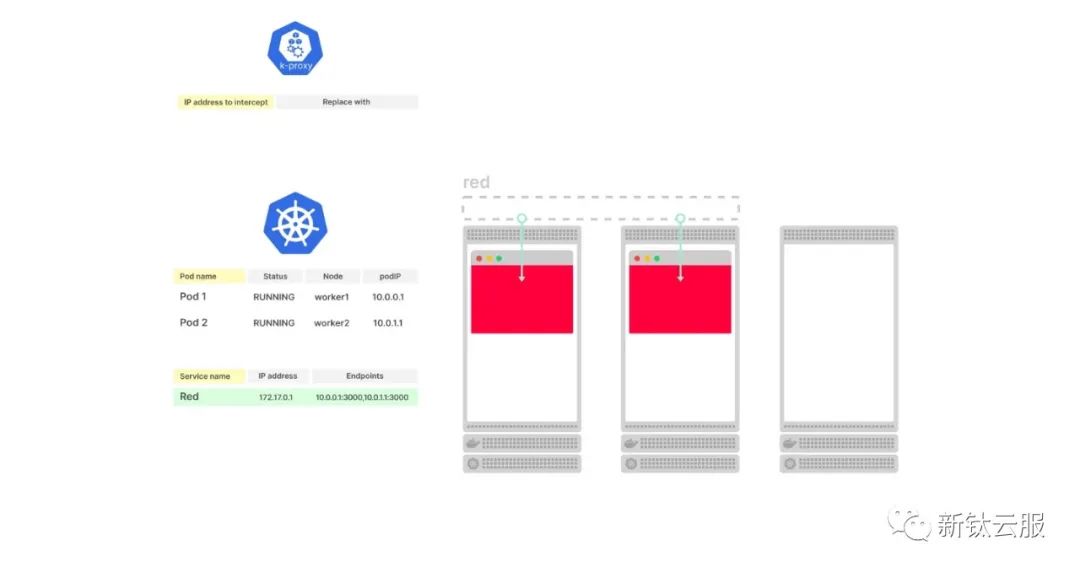

3. Kubernetes创建了一个Endpoint对象，并收集了来自Pod的所有端点（IP地址和端口对）。

4. kube-proxy守护程序订阅对Endpoint的更改。

5. 当Endpoint被添加、删除或更新时，kube-proxy会获取新的端点列表。

6. kube-proxy使用端点来在集群的每个节点上创建iptables规则。

Ingress控制器也使用相同的端点列表。

Ingress控制器是集群中将外部流量路由到集群内的组件。

当你设置一个Ingress配置文件时，通常会指定Service作为目标：

入口.yaml

apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: my-ingress
spec:
  rules:
  - http:
      paths:
      - backend:
          service:
            name: my-service
            port:
              number: 80
        path:
        pathType: Prefix

实际上，流量并不会直接路由到Service。

相反，Ingress控制器建立了一个订阅，以便在Service的端点发生变化时收到通知。

Ingress直接将流量路由到Pods，跳过了Service。

正如你所想象的那样，每当Endpoint（对象）发生变化时，Ingress会获取新的IP地址和端口列表，并重新配置控制器以包括新的Pods。

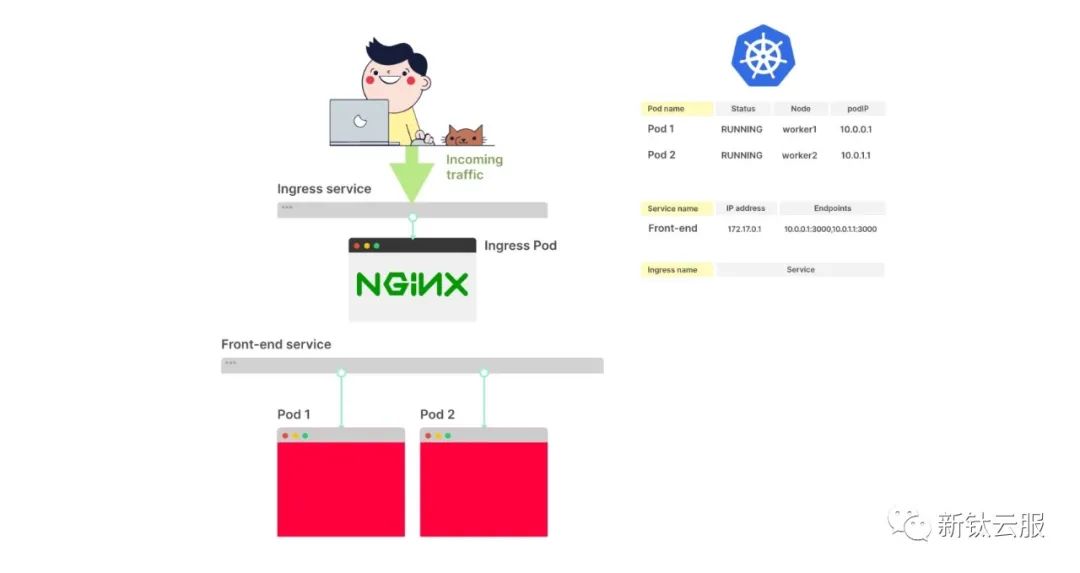

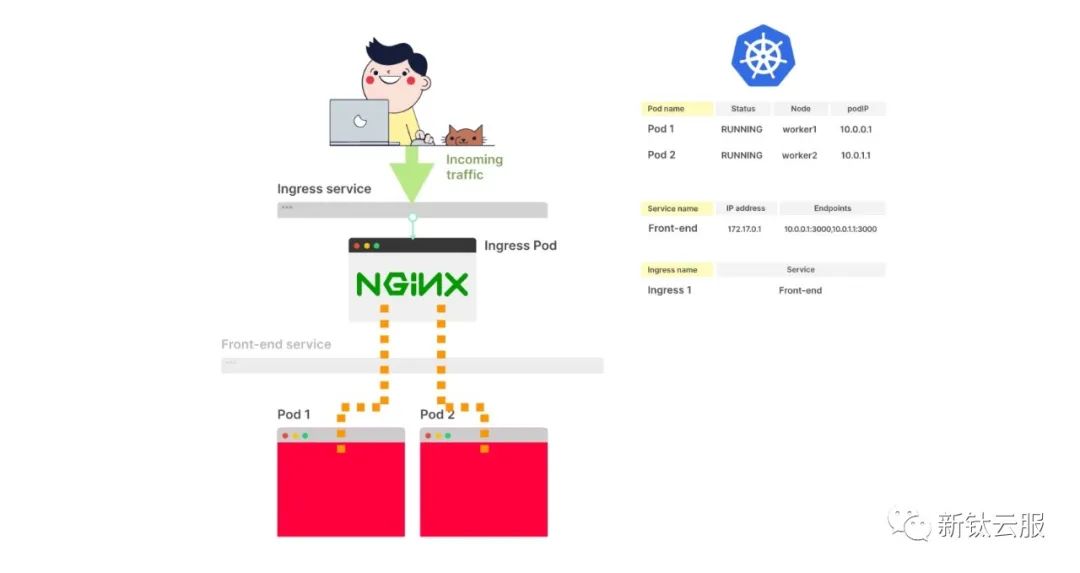

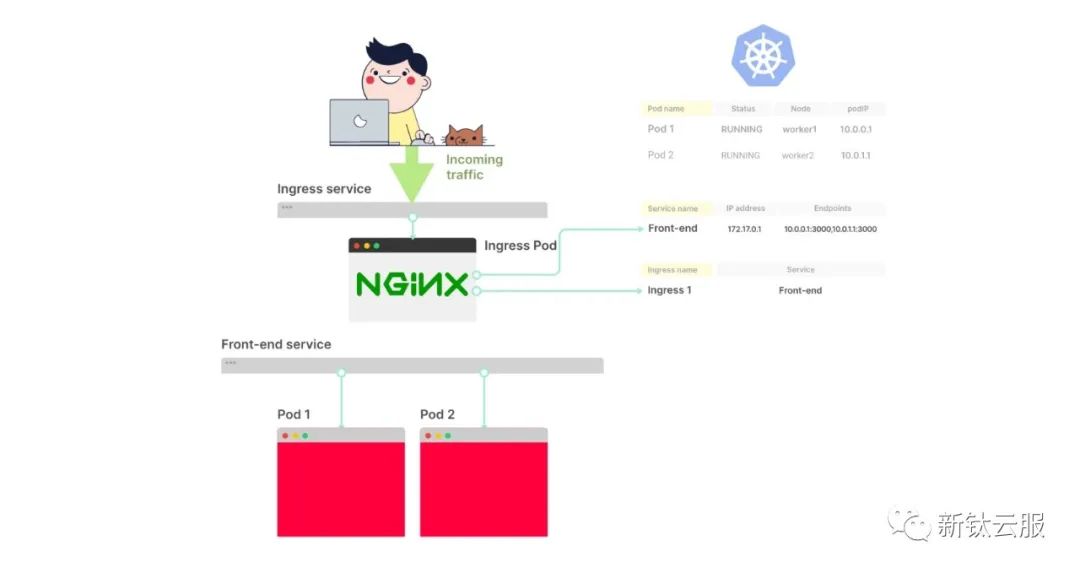

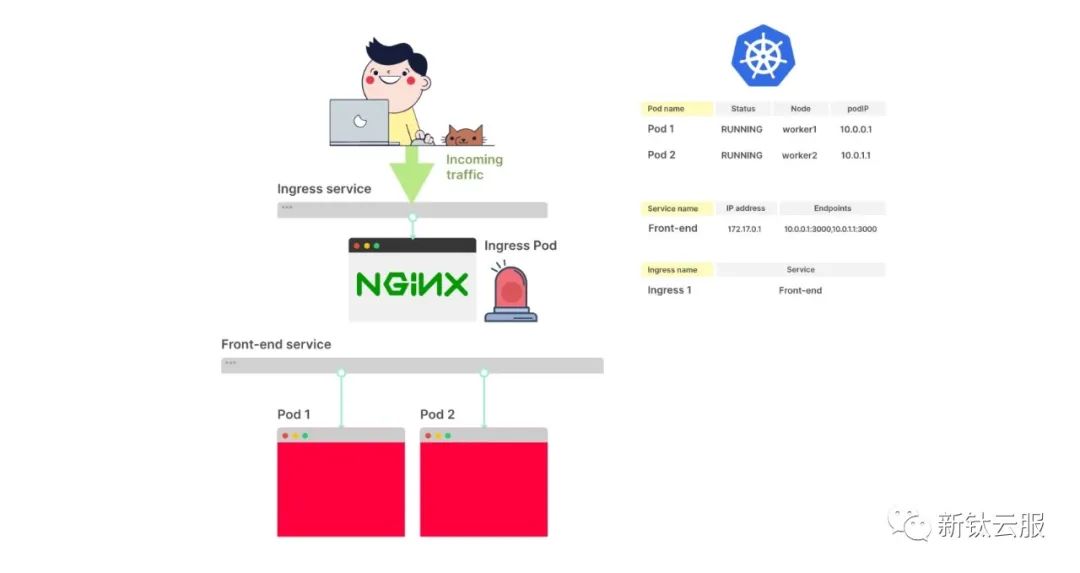

在这张图片中，有一个带有两个副本的Ingress控制器和一个Service的部署（Deployment）。

2. 如果你想通过Ingress将外部流量路由到Pods，你应该创建一个Ingress配置文件（一个YAML文件）。

3. 一旦你运行kubectl apply -f ingress.yaml
命令，Ingress控制器就会从控制平面中获取配置文件。

4. Ingress的YAML文件中有一个serviceName
属性，用于描述应该使用哪个Service。

5. Ingress控制器从Service中检索端点列表，并跳过该Service。流量直接流向端点（Pods）。

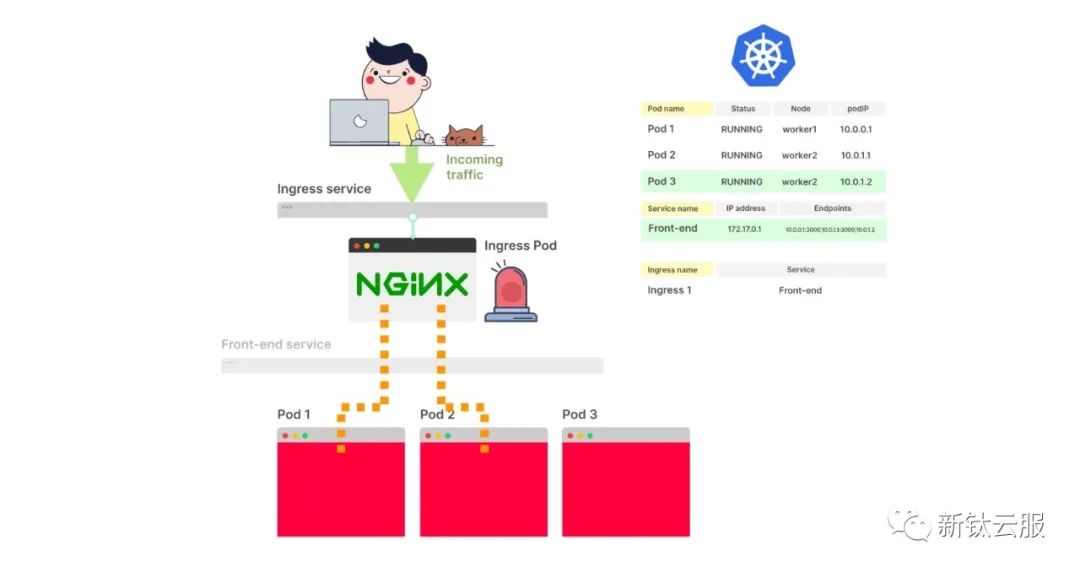

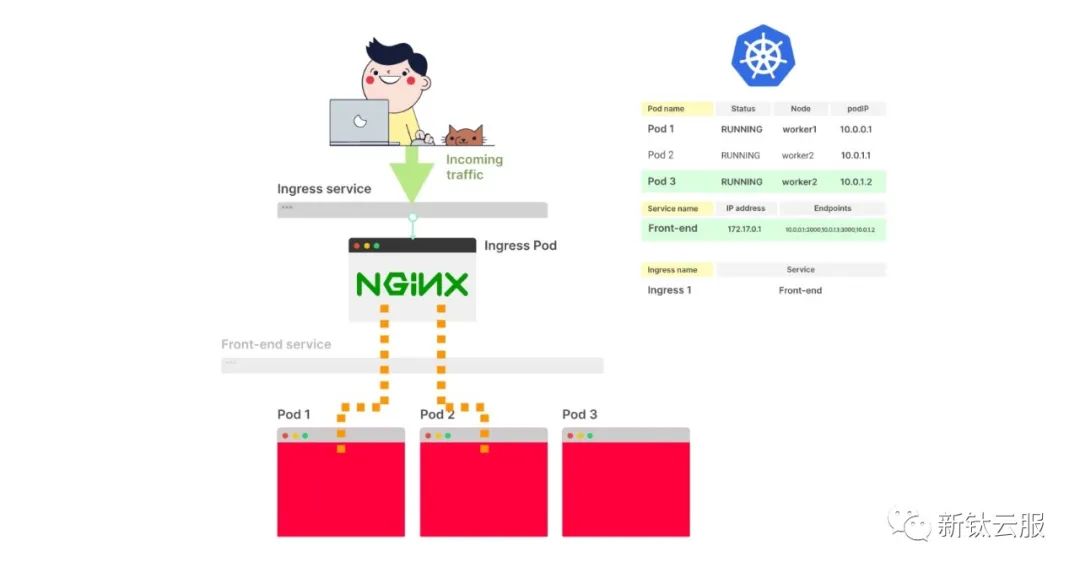

6. 当创建一个新的Pod时会发生什么？

7. 你已经知道Kubernetes如何创建Pod并传播端点信息了。

8. Ingress控制器订阅对端点的更改。由于有一个新的变化，它会获取新的端点列表。

9. Ingress控制器将流量路由到新的Pod上。

还有其他订阅端点更改的Kubernetes组件的示例。

集群中的DNS组件CoreDNS就是其中之一。

如果你使用Headless类型的Service，CoreDNS将需要订阅端点的更改，并在每次添加或删除端点时重新配置自身。

同样，服务网格（如Istio或Linkerd）、云服务提供商用于创建类型为LoadBalancer的服务，以及无数的操作员都会使用这些端点。

你必须记住，有多个组件订阅端点的更改，它们可能在不同的时间接收到关于端点更新的通知。

这就足够了，或者还有在创建Pod后发生的事情吗？

创建Pod时发生的主要步骤的简要回顾：

Pod被存储在etcd中。
调度器分配一个节点，并将该节点写入etcd。
kubelet收到新的已调度Pod的通知。
kubelet将创建容器的任务委托给容器运行时接口（CRI）。
kubelet将容器连接到容器网络接口（CNI）的任务委托给它。
kubelet将容器中的挂载卷的任务委托给容器存储接口（CSI）。
容器网络接口分配一个IP地址。
kubelet将IP地址报告给控制平面。
IP地址被存储在etcd中。

如果你的Pod属于一个Service：

kubelet等待成功的就绪探针（Readiness probe）。
所有相关的端点（对象）都会收到变更的通知。
端点将新的端点（IP地址+端口对）添加到它们的列表中。
Kube-proxy收到端点变更的通知。Kube-proxy在每个节点上更新iptables规则。
Ingress控制器收到端点变更的通知。控制器将流量路由到新的IP地址上。
CoreDNS收到端点变更的通知。如果Service的类型是Headless，DNS条目将被更新。
云服务提供商收到端点变更的通知。如果Service的类型是LoadBalancer，新的端点将作为负载均衡池的一部分进行配置。
集群中安装的任何服务网格都会收到端点变更的通知。
任何订阅端点变更的其他操作员也会收到通知。

对于一个看似普通的任务——创建一个Pod来说，这个列表确实很长。

Pod已经运行起来了。现在是时候讨论一下当你删除Pod时会发生什么了。

删除Pod

你可能已经猜到了，但是当删除Pod时，你需要按照相同的步骤但是逆序进行操作。

首先，应该从Endpoint（对象）中移除端点。

这次Readiness probe会被忽略，并且端点会立即从控制平面中删除。

这反过来会触发kube-proxy、Ingress控制器、DNS、服务网格等所有事件。

这些组件将更新其内部状态，并停止将流量路由到该IP地址。

由于这些组件可能正在执行其他操作，无法保证从其内部状态中删除IP地址需要多长时间。对于某些组件来说，可能只需要不到一秒的时间；而对于其他组件来说，可能需要更长的时间。

对一些来说，这可能只需要不到一秒钟；对其他来说，这可能需要更多。

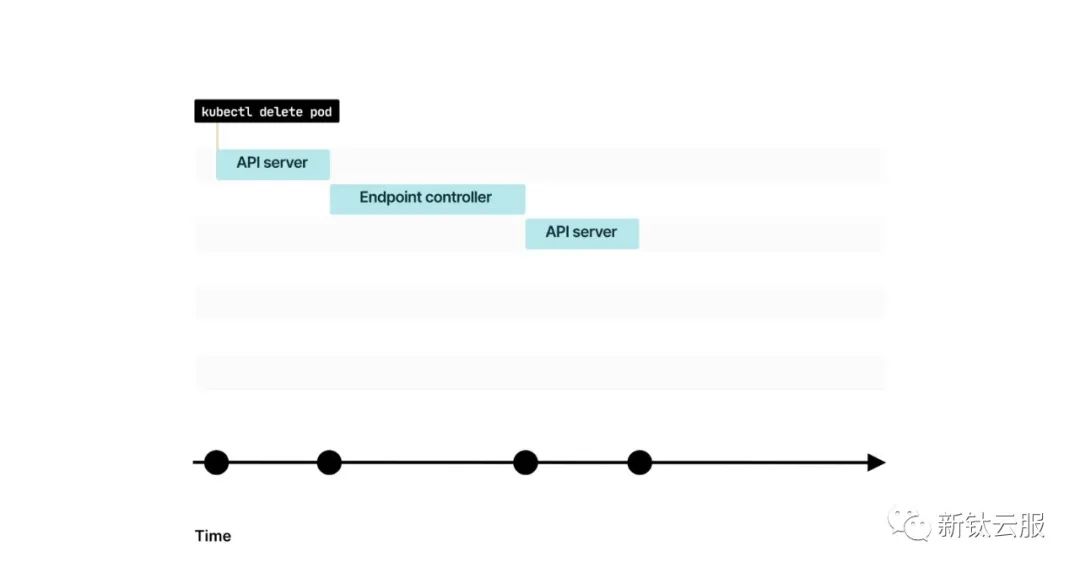

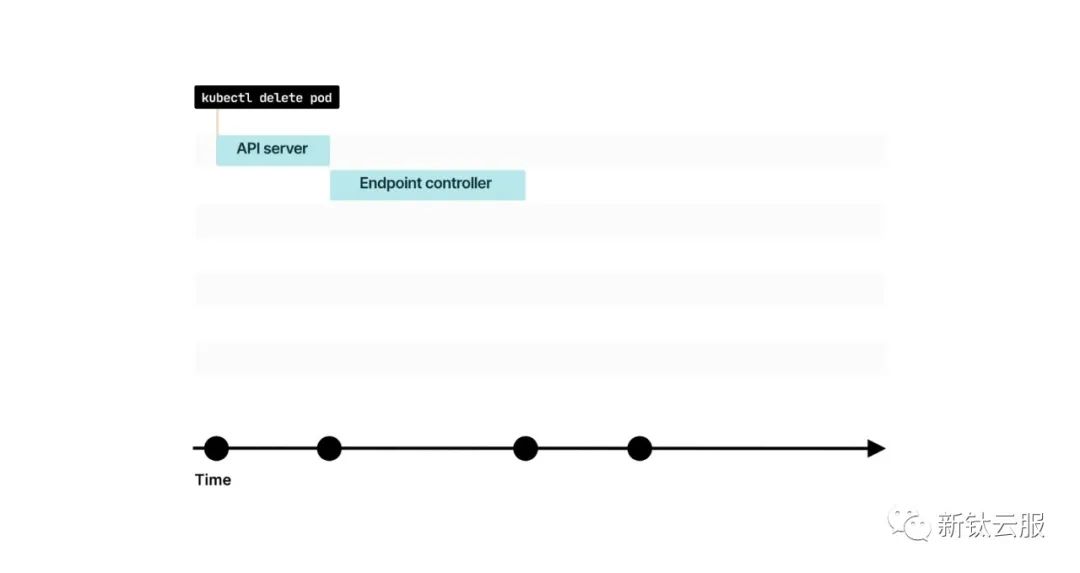

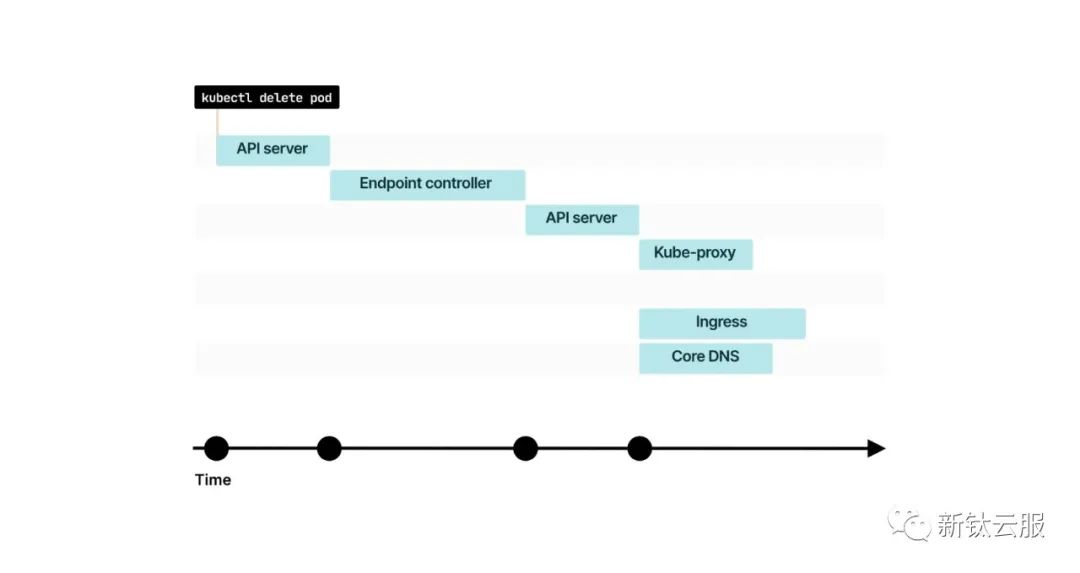

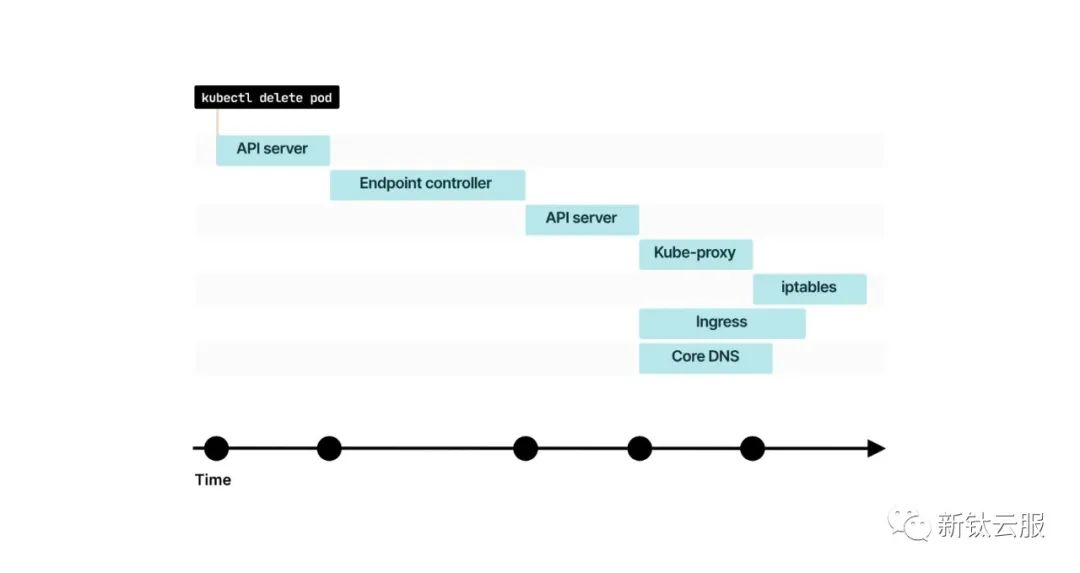

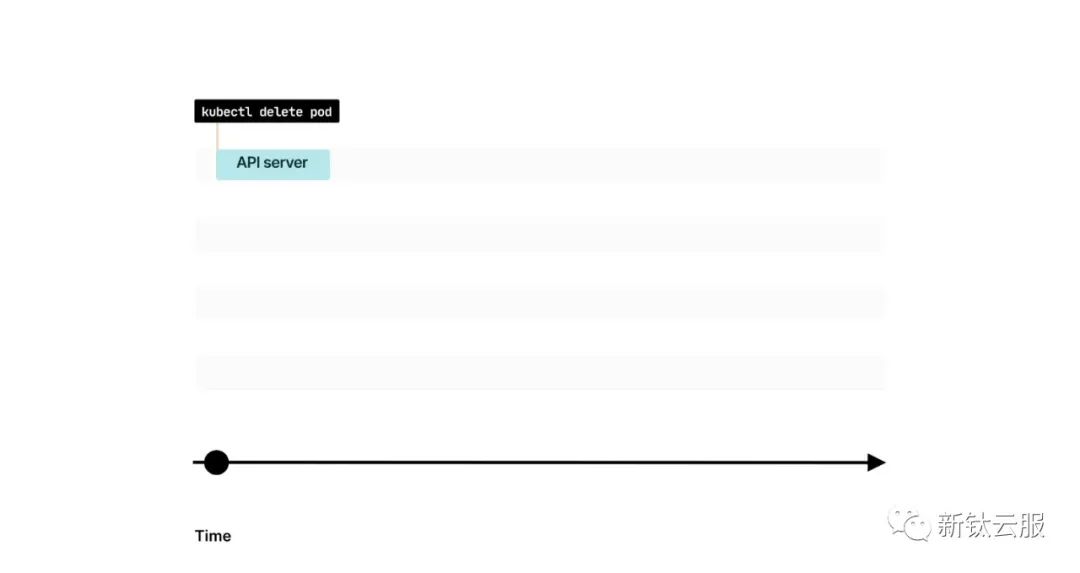

1. 如果你使用kubectl delete pod
删除一个Pod，该命令首先会发送到Kubernetes API。

2. 该消息会被控制平面中的特定控制器——Endpoint控制器所拦截。

3. Endpoint控制器向API发送命令，将IP地址和端口从Endpoint对象中移除。

4. 谁会监听Endpoint的更改？kube-proxy、Ingress控制器、CoreDNS等组件会收到关于这一变更的通知。

5. 一些组件，如kube-proxy，可能需要额外的时间来进一步传播这些更改。

与此同时，etcd中的Pod状态被更改为Terminating（终止中）。

kubelet收到此变更的通知，并进行以下操作：

将容器中的任何挂载卷从容器存储接口（CSI）卸载。
将容器从网络中分离，并释放IP地址给容器网络接口（CNI）。
将容器销毁给容器运行时接口（CRI）。

换句话说，Kubernetes按照与创建Pod完全相同的步骤来进行反向操作。

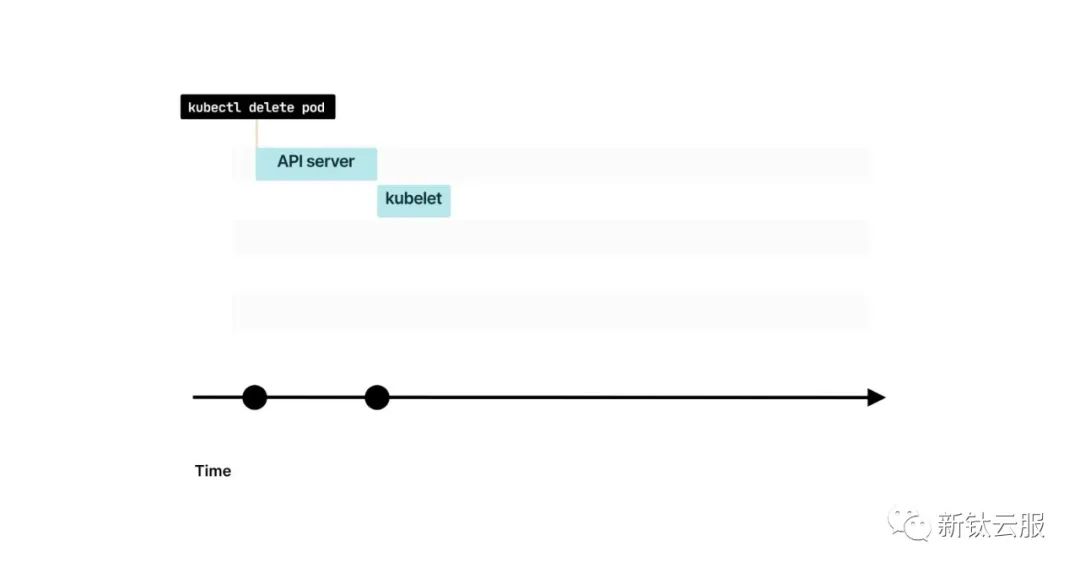

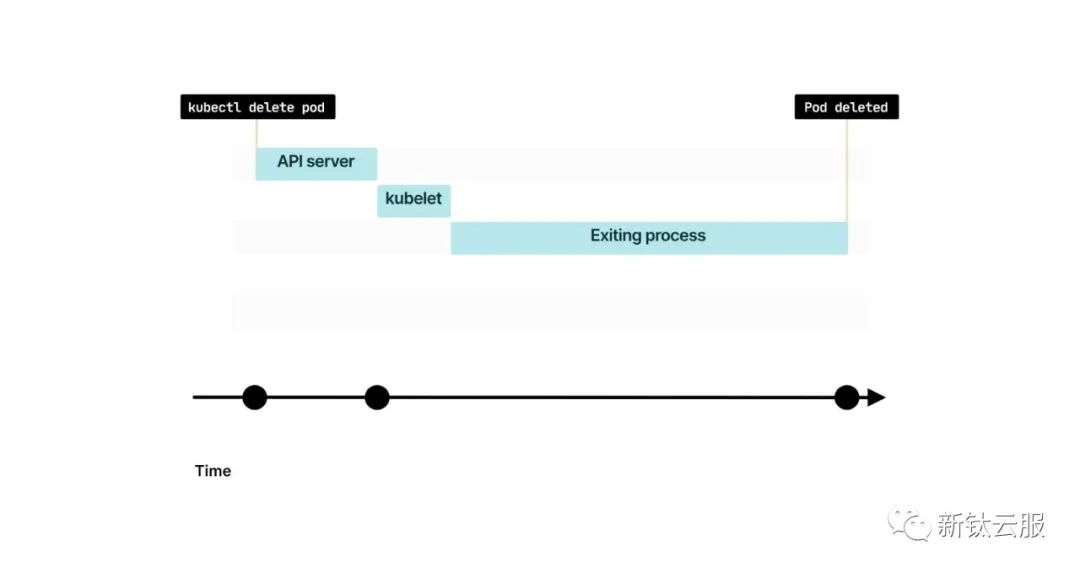

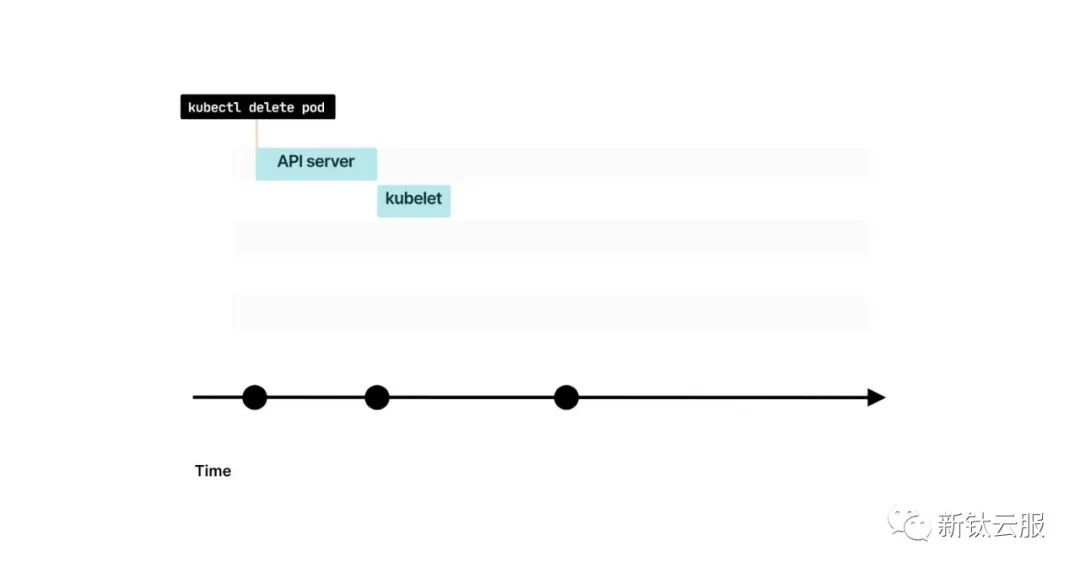

1. 如果你使用kubectl delete pod
删除一个Pod，该命令首先会发送到Kubernetes API。

2. 当kubelet轮询控制平面以获取更新时，它会注意到Pod已被删除。

3. kubelet将销毁Pod的任务委托给容器运行时接口（Container Runtime Interface）、容器网络接口（Container Network Interface）和容器存储接口（Container Storage Interface）。

然而，这里存在一个微妙但关键的区别。

当你终止一个Pod时，移除端点和向kubelet发送的信号同时发出。

当你首次创建一个Pod时，Kubernetes会等待kubelet报告IP地址，然后开始端点传播。

然而，当你删除一个Pod时，事件会并行发生。

这可能导致多种竞争条件的出现。

如果在端点传播之前删除了Pod会怎样呢？

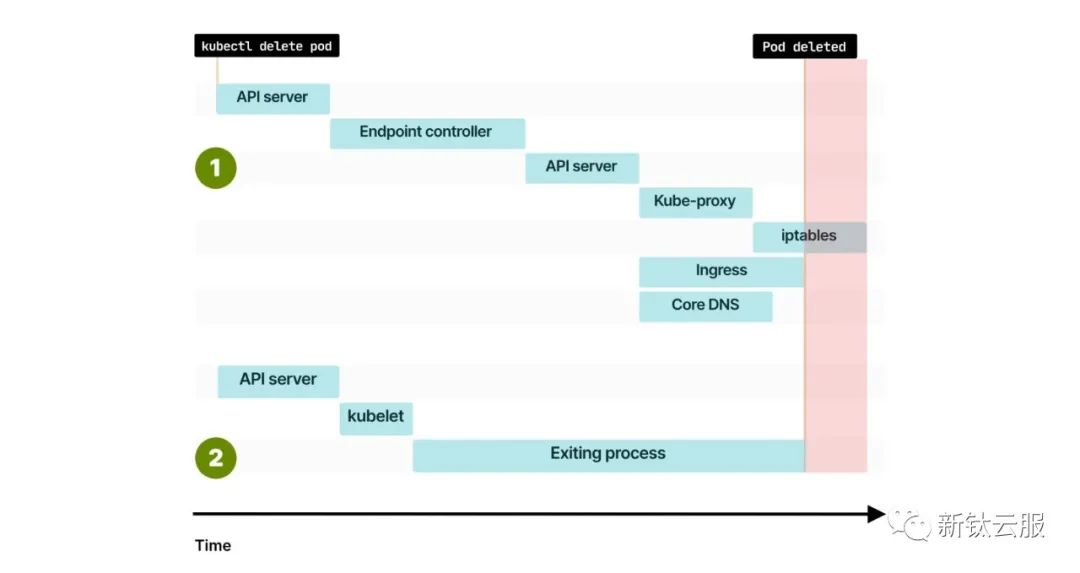

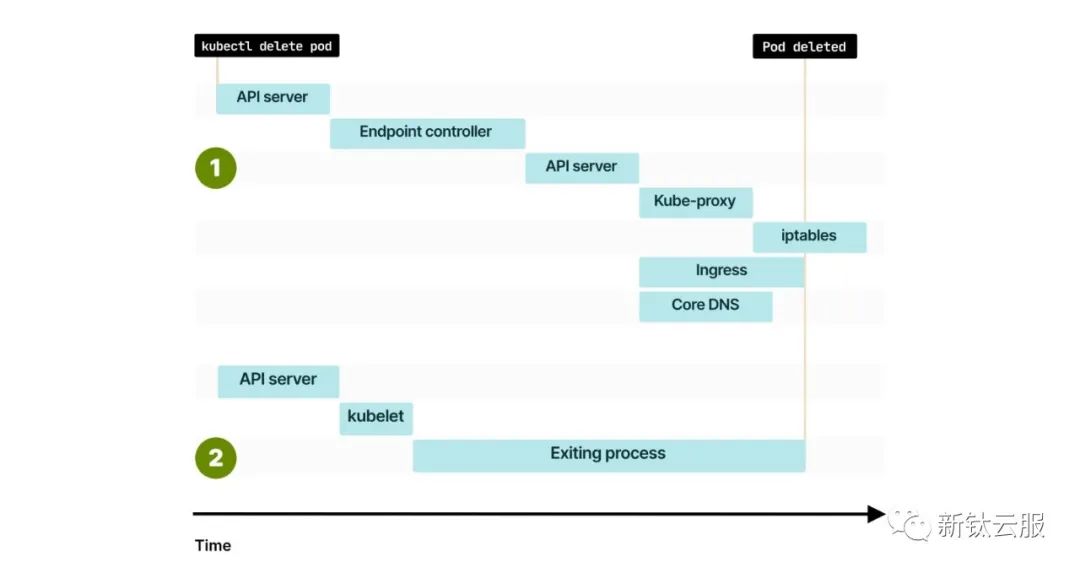

1. 删除端点和删除Pod同时进行。

2. 因此，在kube-proxy更新iptables规则之前，你可能会先删除端点。

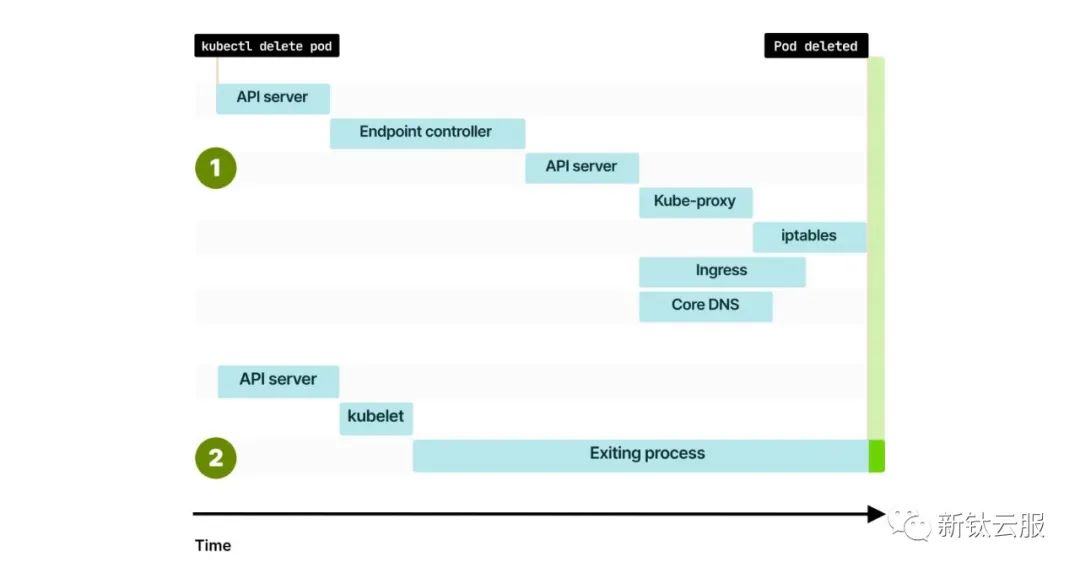

3. 或者你可能更幸运，只有在端点完全传播之后才删除Pod。

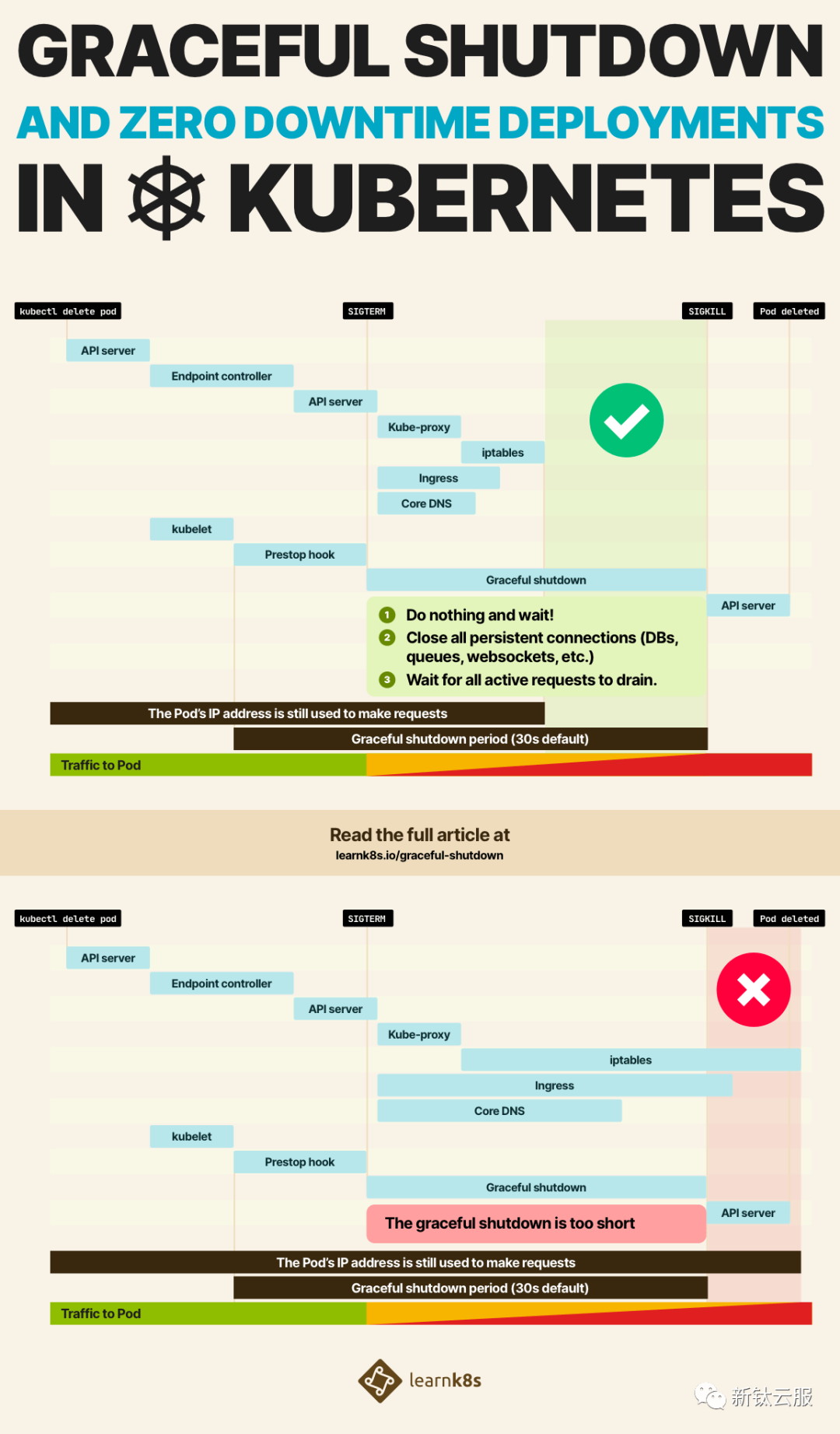

优雅关闭

当一个Pod在从kube-proxy或Ingress控制器中移除端点之前被终止时，你可能会遇到停机时间。

如果仔细思考一下，这是有道理的。

Kubernetes仍然将流量路由到该IP地址，但Pod已经不存在了。

Ingress控制器、kube-proxy、CoreDNS等组件没有足够的时间将IP地址从其内部状态中移除。

理想情况下，Kubernetes应该在删除Pod之前等待集群中的所有组件都具有更新的端点列表。

但是Kubernetes并不是这样工作的。

Kubernetes提供了强大的原始组件来分发端点（例如Endpoint对象和更高级的抽象，如Endpoint Slices）。

然而，Kubernetes并不验证订阅端点变更的组件是否与集群状态保持同步。

那么，为了避免这种竞争条件并确保在端点传播后删除Pod，你可以做些什么呢？

你应该等待。当Pod即将被删除时，它会收到一个SIGTERM信号。

你的应用程序可以捕获该信号并开始关闭。

由于在Kubernetes中不太可能立即从所有组件中删除端点，你可以：

在退出之前等待更长的时间。
尽管收到SIGTERM信号，仍然处理传入的流量。
最后，关闭现有的长连接（例如数据库连接或WebSockets）。
关闭进程。

你应该等待多长时间呢？默认情况下，Kubernetes会发送SIGTERM信号，并在强制终止进程之前等待30秒钟。

因此，你可以在最初的15秒内继续正常运行。

希望这个时间间隔足够将端点移除的更改传播到kube-proxy、Ingress控制器、CoreDNS等组件。

随着时间的推移，越来越少的流量会到达你的Pod，直到最终停止。

在15秒之后，可以安全地关闭与数据库（或任何持久连接）的连接并终止进程。

如果你认为需要更多时间，可以在20或25秒时停止进程。

但是，请记住，Kubernetes将在30秒后强制终止进程（除非你在Pod定义中更改了terminationGracePeriodSeconds）。

如果无法更改代码以等待更长时间怎么办？你可以调用一个脚本等待固定的时间，然后让应用程序退出。

在调用SIGTERM之前，Kubernetes在Pod中提供了一个preStop钩子。你可以将preStop钩子设置为等待15秒钟。

让我们看一个示例：

pod.yaml

apiVersion: v1
kind: Pod
metadata:
  name: my-pod
spec:
  containers:
    - name: web
      image: nginx
      ports:
        - name: web
          containerPort: 80
      lifecycle:
        preStop:
          exec:
            command: ["sleep", "15"]

preStop钩子是Pod生命周期钩子之一。

15秒的延迟是推荐的时间吗？这取决于情况，但这可能是开始测试的合理方式。

以下是你可以选择的选项的总结：

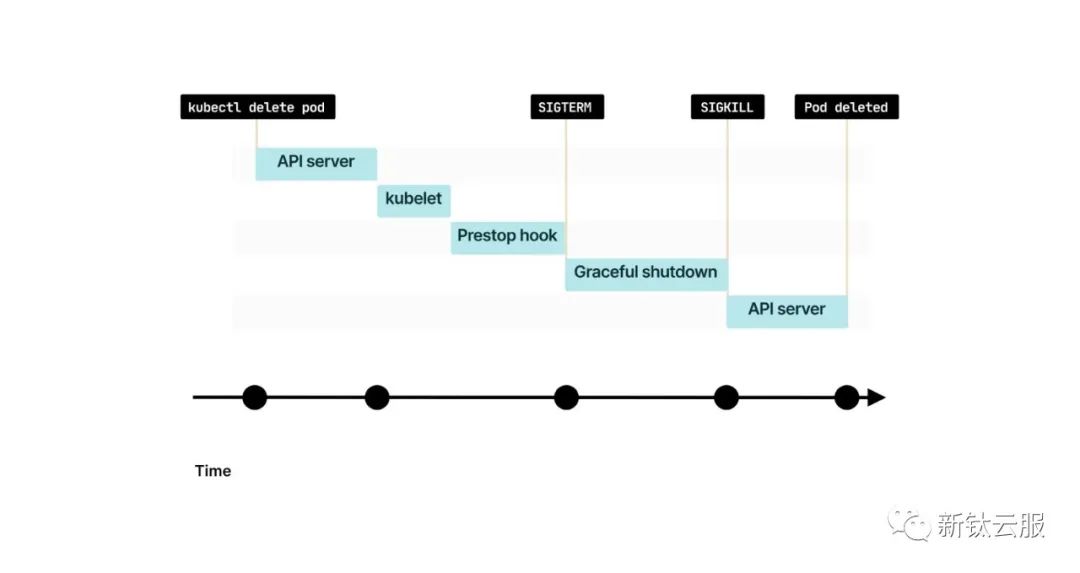

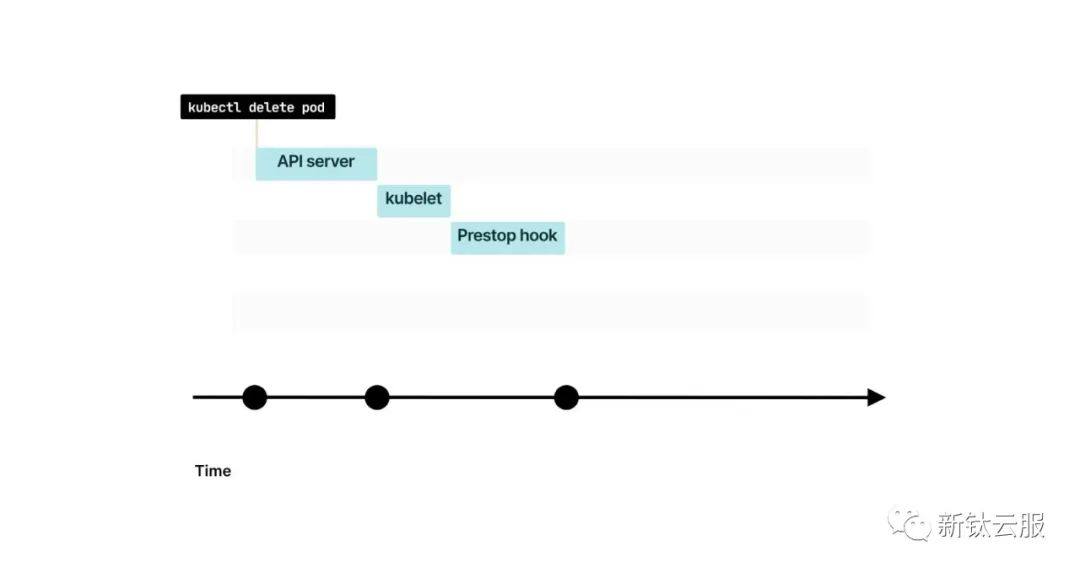

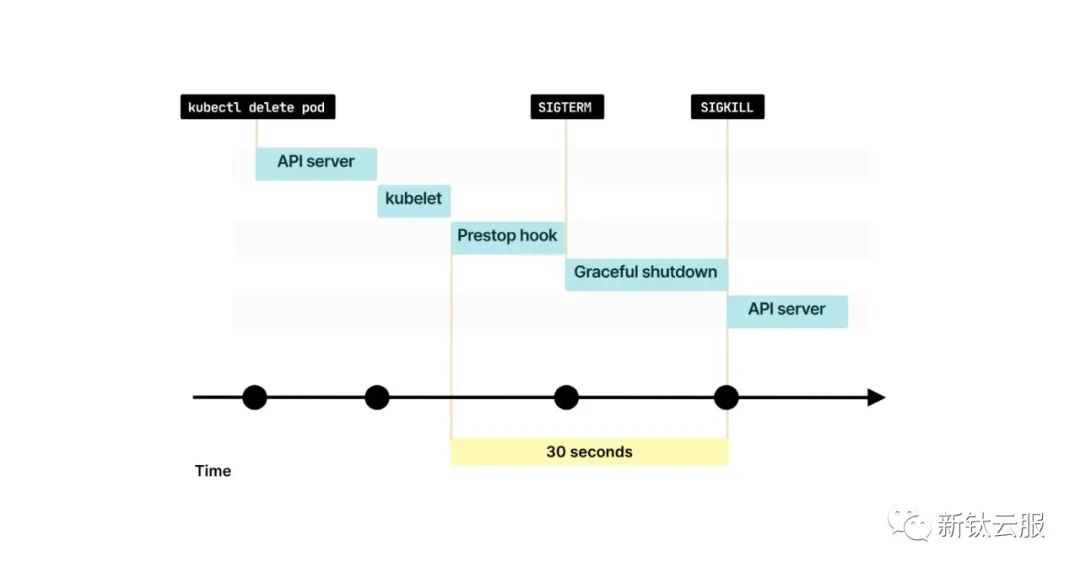

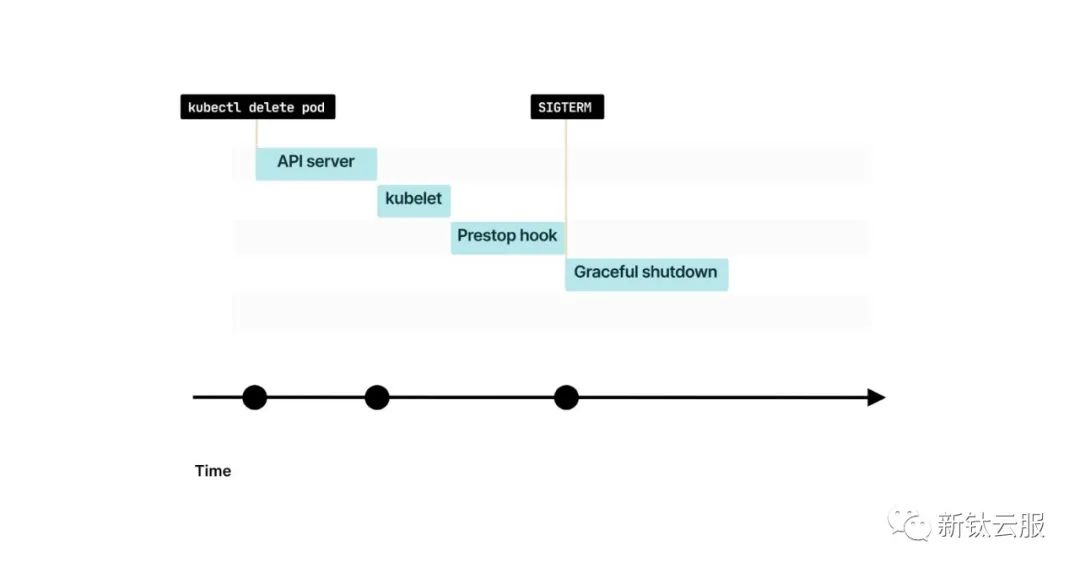

1. 你已经知道，当一个Pod被删除时，kubelet会收到这一变更的通知。

2. 如果Pod具有preStop钩子，它会首先被调用。

3. 当preStop钩子完成后，kubelet会向容器发送SIGTERM信号。从那时起，容器应该关闭所有长连接并准备终止。

4. 默认情况下，进程有30秒的时间退出，其中包括preStop钩子的执行时间。如果进程在此期间未退出，kubelet将发送SIGKILL信号并强制终止进程。

5. kubelet通知控制平面成功删除了该Pod。

优雅期限和滚动更新

优雅关闭适用于被删除的Pod。

但如果你不删除Pod呢？即使你不删除Pod，Kubernetes也会定期删除Pod。

特别是，每当你部署应用程序的新版本时，Kubernetes会创建和删除Pod。

当你在部署中更改镜像时，Kubernetes会逐步推出变更。

pod.yaml

apiVersion: apps/v1
kind: Deployment
metadata:
  name: app
spec:
  replicas: 3
  selector:
    matchLabels:
      name: app
  template:
    metadata:
      labels:
        name: app
    spec:
      containers:
      - name: app
        # image: nginx:1.18 OLD
        image: nginx:1.19
        ports:
          - containerPort: 3000

如果你有三个副本，并且在提交新的YAML资源给Kubernetes后，Kubernetes会：

创建一个包含新容器镜像的Pod。
销毁一个现有的Pod。
等待Pod就绪。

然后它会重复上述步骤，直到所有的Pod都迁移到新版本。

Kubernetes只有在新的Pod准备好接收流量（也就是通过了就绪性检查）后才会重复每个周期。

Kubernetes在继续处理下一个Pod之前是否等待Pod被删除？

不会。

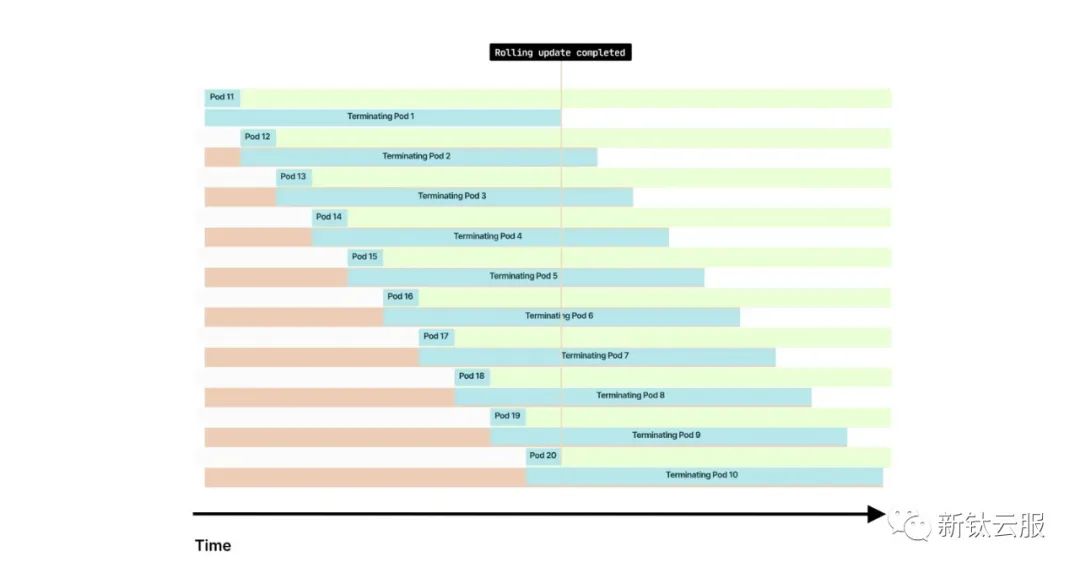

如果你有10个Pod，并且每个Pod需要2秒钟准备就绪和20秒钟关闭，情况如下：

首先创建一个新的Pod，并终止一个之前的Pod。
新的Pod需要2秒钟准备就绪，然后Kubernetes创建一个新的Pod。
与此同时，正在终止的Pod保持终止状态20秒钟。

在20秒钟之后，所有新的Pod都处于活动状态（10个Pod，在2秒钟后准备就绪），而之前的10个Pod都处于终止状态（第一个终止的Pod即将退出）。

总体而言，在短时间内你将拥有两倍数量的Pod（10个运行中，10个终止中）。

与就绪探针相比，宽限期限越长，你将同时拥有更多的运行中（以及终止中）的Pod。

这是一件坏事吗？不一定，因为你要小心地确保不丢失连接。

终止长时间运行的任务

那对于长时间运行的作业呢？

如果你正在转码一个大型视频，有没有办法延迟停止Pod的操作？

想象一下，你有一个包含三个副本的部署。

每个副本被分配了一个视频进行转码，并且这个任务可能需要几个小时才能完成。

当你触发滚动更新时，Pod在被终止之前有30秒的时间来完成任务。

你如何避免延迟关闭Pod的操作？你可以将terminationGracePeriodSeconds增加到几个小时。

然而，在那个时间点上，Pod的端点是无法访问的。

如果你将指标暴露用以监控Pod，你的监控工具将无法访问你的Pod。

为什么会这样？

像Prometheus这样的工具依赖于端点来抓取集群中的Pod。

然而，一旦你删除Pod，端点删除的信息会在集群中传播，甚至传递给Prometheus！

与其增加宽限期限，你应该考虑为每个新版本创建一个全新的部署。

当你创建一个全新的部署时，现有的部署将保持不变。

长时间运行的作业可以继续正常处理视频。一旦它们完成，你可以手动删除它们。

如果你希望自动删除它们，你可以设置一个自动缩放器，当任务用尽时，它可以将部署的副本数缩减为零。

这种 Pod 自动缩放器的一个例子是 Osiris——一个 Kubernetes 的通用、缩放到零的组件。

这种技术有时被称为Rainbow Deployments，在需要保持先前的Pod运行时间长于宽限期限的情况下非常有用。

另一个很好的例子是WebSockets。如果你正在向用户实时传输更新，你可能不希望每次发布时都终止WebSockets。

如果你在一天内频繁发布，这可能会导致实时数据流中断多次。

为每个发布创建一个新的部署是一个不太直观但更好的选择。

现有用户可以继续传输更新，而最新的部署为新用户提供服务。

随着用户从旧的Pod断开连接，你可以逐渐减少副本并淘汰过去的部署。

总结

你应该注意从集群中删除的Pod，因为它们的IP地址可能仍然被用于路由流量。

与立即关闭Pod不同，你应该考虑在应用程序中等待更长时间，或设置一个preStop钩子。

只有在集群中的所有端点都被传播并从kube-proxy、Ingress控制器、CoreDNS等中删除后，才应该删除Pod。

如果你的Pod运行长时间的任务，例如视频转码或使用WebSockets提供实时更新，请考虑使用Rainbow Deployments。在Rainbow Deployments中，你为每个发布创建一个新的部署，并在连接（或任务）耗尽时删除先前的部署。

你可以在长时间运行的任务完成后手动删除旧的部署。或者，你可以自动将部署的副本数缩减为零，以自动化该过程。

原文地址：https://learnk8s.io/graceful-shutdown

推荐阅读

推荐视频

kubernetes 集群技术容器技术对象存储停机问题

文章转载自新钛云服，如果涉嫌侵权，请发送邮件至：contact@modb.pro进行举报，并提供相关证据，一经查实，墨天轮将立刻删除相关内容。

Kubernetes中的优雅关闭和零停机时间部署

评论
