Flink 手写AT_LEAST_ONCE语义的Source

需求

老王交给个任务，希望我用Flink实现一个简单的数据ETL。需要实时拉取数据，保证数据不丢。我想了想整理这篇文章。仅供提供思路，并把相关知识串起来。

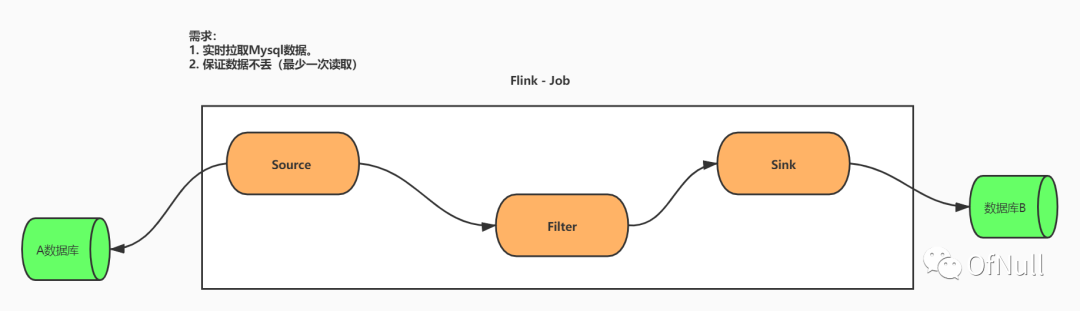

Flink本身提供了CDC功能更加强大方便。虽然如此，但是我想通过 SourceFunction 实现Mysql实时数据拉取。简单思路：

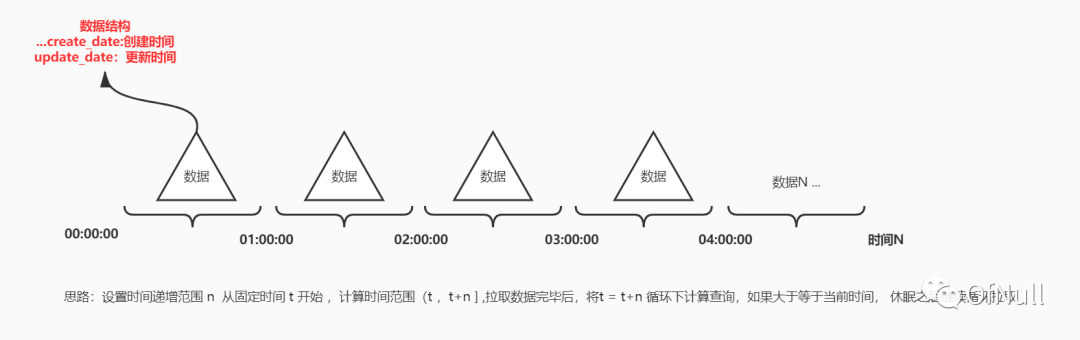

为了保证最少一次读取数据（数据不丢），使用状态存储查询到最新截止时间。这里需要自定义实现数据库连接。使用官方jdbc-sink写入mysql

使用到知识点

自定义 SourceFunction
状态 Operator State （non-keyed state）
检查点 CheckPoint
状态后端 StateBackend
数据库写入 Mysql Sink

1. 自定义 SourceFunction

Flink 对数据的产生通过提供了统一的接口，方便用户使用。

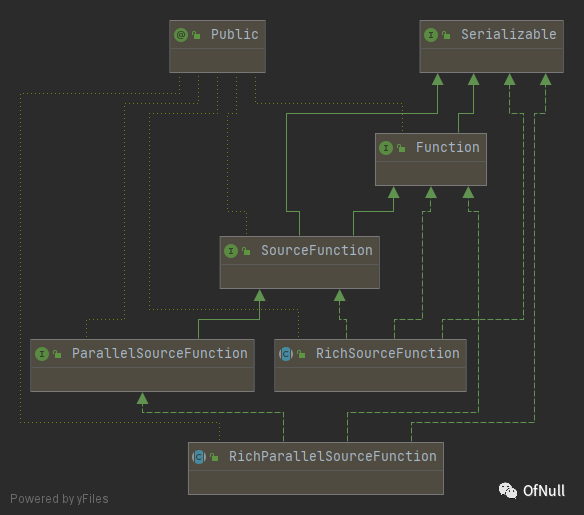

首先看一张类继承依赖图：

我们只需要重点关注下面3个类就好，首先看下他们的接口定义：

SourceFunction：Flink中所有流数据源的基本接口
RichSourceFunction ：用于实现可以访问上下文信息的数据源的基类
RichParallelSourceFunction：用于实现并行数据源的基类

1.1 SourceFunction接口

再来看看SourceFunction接口的常用方法：

@Public
public interface SourceFunction<T> extends Function, Serializable {
    /**
  * 启动该数据源发送元素
     */
 void run(SourceContext<T> ctx) throws Exception;
     /**
  * 取消这个源的数据发送
     */
    void cancel();
}

SourceFunction实现例子：

/**
 * 不带上下文 不支持并发
 */
public class E02CustomizeSource implements SourceFunction<OrderInfo> {
    //运行标志位
    private volatile boolean isRunning = true;

    @Override
    public void run(SourceContext<OrderInfo> ctx) throws Exception {
        while (isRunning) {
            OrderInfo orderInfo = new OrderInfo();
            orderInfo.setOrderNo(System.currentTimeMillis() + "" + new Random().nextInt(10));
            orderInfo.setItemId(1000);
            orderInfo.setItemName("iphone 12pro max");
            orderInfo.setPrice(9800D);
            orderInfo.setQty(1);
            ctx.collect(orderInfo);
            Thread.sleep(new Random().nextInt(10) * 1000);

        }
    }

    @Override
    public void cancel() {
        isRunning = false;
    }
}

从例子可以看出 run
方法中只要 isRunning!=false
就可以一直运行下， cancel
可以修改这个标志位，

SourceContextctx

ctx.collect(元素); 我们通过该方法发送元素数据

1.2 RichSourceFunction 抽象方法

@Public
public abstract class RichSourceFunction<OUT> extends AbstractRichFunction implements SourceFunction<OUT> {

 private static final long serialVersionUID = 1L;
}

该方法核心方法继承自 SourceFunction
但是为了提供上下文信息又继承了 AbstractRichFunction
且额外提供了资源初始化：open()
和资源清理 close()
分别在 run()
运行前执行和运行后运行，常用比如Mysql连接打开和关闭。

@Public
public abstract class AbstractRichFunction implements RichFunction, Serializable {

    private transient RuntimeContext runtimeContext;

    //该方法可以获取上下文
 @Override
 public RuntimeContext getRuntimeContext() {
  if (this.runtimeContext != null) {
   return this.runtimeContext;
  } else {
   throw new IllegalStateException("The runtime context has not been initialized.");
  }
 }
    //资源初始化
    @Override
 public void open(Configuration parameters) throws Exception {}
 //资源关闭
 @Override
 public void close() throws Exception {}
}

RichSourceFunction 实现实例：

/**
 * 带上下文 不支持并发
 * 而且增加了两个资源打开关闭方法 可以再run之前调用
 */
public class E03CustomizeRichSource extends RichSourceFunction<OrderInfo> {
    private transient Connection connection;
    private transient PreparedStatement ps;
    //运行标志位
    private volatile boolean isRunning = true;

    /**
     * run 之前调用
     *
     * @param parameters
     * @throws Exception
     */
    @Override
    public void open(Configuration parameters) throws Exception {
        super.open(parameters);
        //通过上下问获取全局配置对象且读取配置信息
        ParameterTool parameterTool = (ParameterTool) getRuntimeContext().getExecutionConfig().getGlobalJobParameters();
        String url = parameterTool.get("url");
        String username = parameterTool.get("username");
        String password = parameterTool.get("password");

        //初始化
        Class.forName("com.mysql.cj.jdbc.Driver");
        connection = DriverManager.getConnection(url, username, password);
        ps = connection.prepareStatement("select * from order_info");

    }

    /**
     *  run 之后调用
     *
     * @throws Exception
     */
    @Override
    public void close() throws Exception {
        super.close();
        ps.close();
        connection.close();
    }

    @Override
    public void run(SourceContext<OrderInfo> ctx) throws Exception {
        try (ResultSet resultSet = ps.executeQuery()) {
            while (resultSet.next()) {
                //todo ...
                //ctx.
            }
        }
    }

    @Override
    public void cancel() {
        isRunning = false;
    }
}

1.3 RichParallelSourceFunction 抽象方法

@Public
public abstract class RichParallelSourceFunction<OUT> extends AbstractRichFunction
  implements ParallelSourceFunction<OUT> {

 private static final long serialVersionUID = 1L;
}

从名字就可以知道这是一个并行数据源，他只是把 SourceFunction
替换了 ParallelSourceFunction
。SourceFunction
和 RichSourceFunction
并行度设置只能为 1 否则会报错**_ The parallelism of non parallel operator must be 1. __ 。_** RichParallelSourceFunction
则不受影响。

java.lang.IllegalArgumentException: The parallelism of non parallel operator must be 1.
 at org.apache.flink.util.Preconditions.checkArgument(Preconditions.java:142)
 at org.apache.flink.api.common.operators.util.OperatorValidationUtils.validateParallelism(OperatorValidationUtils.java:37)
 at org.apache.flink.streaming.api.datastream.DataStreamSource.setParallelism(DataStreamSource.java:103)
 at flinklearning._1source.DemoMain.main(DemoMain.java:30)

1.4 需求选型

我们知道我们查询数据库并行查询，会查询重复数据，所以没必须要使用 RichParallelSourceFunction
。我们需要使用mysql。需要进行资源操作，所以最好使用 RichSourceFunction
。

2. 检查点 CheckPoint & 状态 Operator State

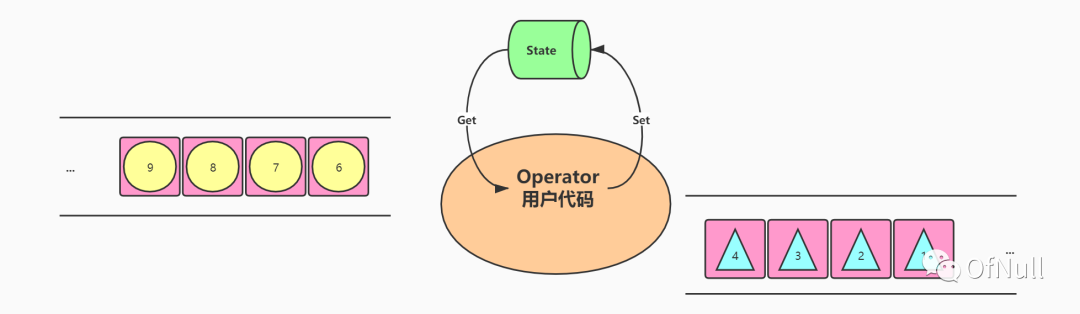

Flink 是有状态的流处理框架。本人理解：状态是某个时间节点元素产生事件的描述。比如：你想管理历史数据的时候，你可以将该历史数据存储在状态里面，这样你可以在未来某个时间访问。

2.1 状态的持久性

Flink 通过 CheckPoint(检查点) 将 state(状态) 持久化在状态后端。如果程序失败或异常重启，可以通过持久化的检查点恢复到当时状态。常用后端：

MemoryStateBackend （默认）
FsStateBackend
RocksDBStateBackend

_ _ _

2.2 检查点触发

Flink 默认是不开启检查点，用户可以 StreamExecutionEnvironment.enableCheckpointing(2000``)

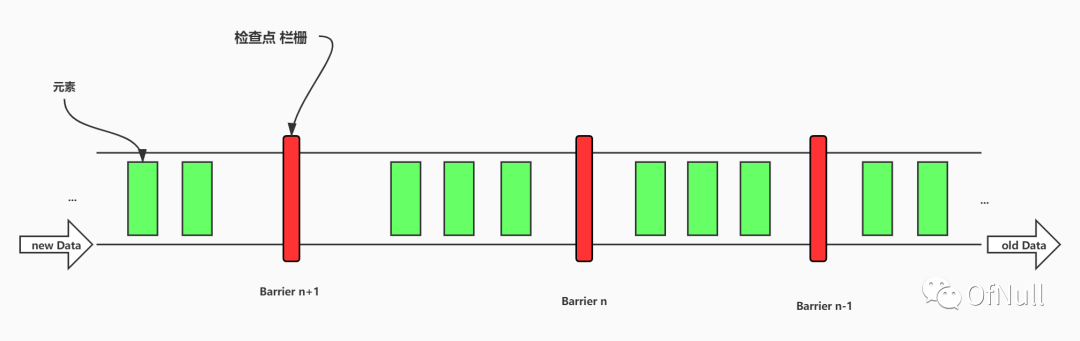

设置。Flink 会根据用户设置的时间周期有序的从source往数据流中插入** barrier（栏栅） **

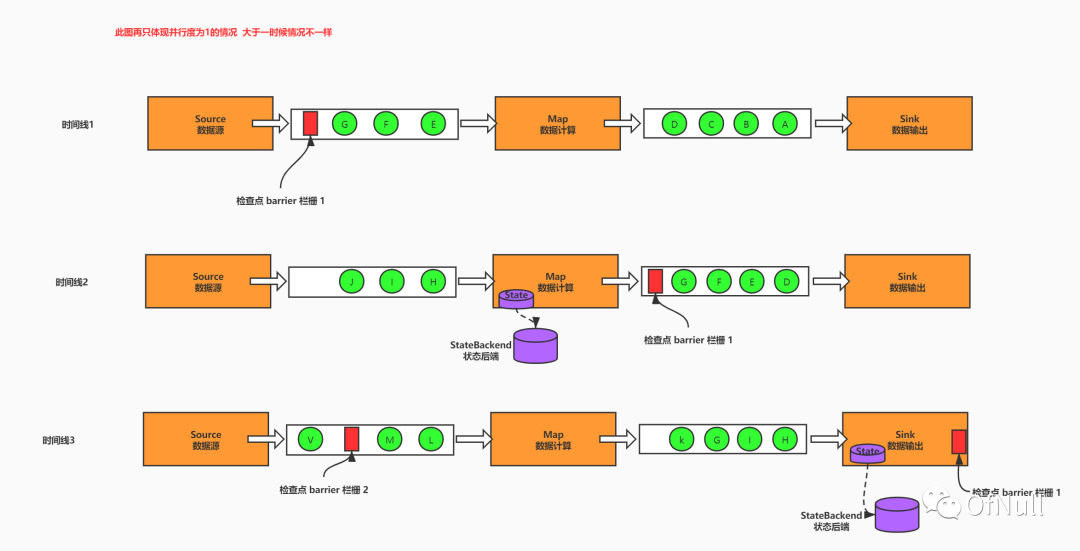

如：通过下图我们初步了解下检查点机制并行度为一情况

时间线 1

Source
端网数据流中插入 checkPoint 1

时间线 2

checkPoint 1
进入 Map
触发 State
持久化，并继续往下游算子数据流中传送。

时间线3

checkPoint 1
进入 Sink
触发 State
持久化，整个检查点触发完毕。

2.3 Operator State 使用

Operator State
，只支持 ListState
状态存储结构和广播状态结构。其实还有另一种类型状态，这里我们先只记住这个，有机会后面单独讲讲区别和使用。使用Operator State
需要结合CheckpointedFunction
接口使用。算子实现该接口，重写其中的两个方法：

snapshotState 快照状态触发检查点快照的时候
initializeState 初始化状态再构造函数后调用

public interface CheckpointedFunction{
 //触发检查点的时会调用此方法
 void snapshotState(FunctionSnapshotContext context) throws Exception;
  //创建函数的时候回嗲用此方法，可以获取状态信息 恢复嘻嘻
  void initializeState(FunctionInitializationContext context) throws Exception;
}

代码示例：

 public class E05ReadMysqlRichSource02 implements CheckpointedFunction {
  /**
     * 存储 state 的变量.
     */
    private ListState<LocalDateTime> startDateTimeState;
 /**
     * 检查点快照恢复
     *
     * @param context
     * @throws Exception
     */
    @Override
    public void snapshotState(FunctionSnapshotContext context) throws Exception {
        System.err.println("快照时候执行 snapshotState---------------");
        startDateTimeState.clear();
        startDateTimeState.add(startDateTime);
        System.out.println("快照结果: " + startDateTime);
    }

    /**
     * 启动时执行快照恢复
     *
     * @param context
     * @throws Exception
     */
    @Override
    public void initializeState(FunctionInitializationContext context) throws Exception {
        System.err.println("第二执行 initializeState---------------");
        //定义状态描述
        ListStateDescriptor<LocalDateTime> startDateTimeStateDescriptor = new ListStateDescriptor<LocalDateTime>("startDateTimeState", TypeInformation.of(LocalDateTime.class));
        startDateTimeState = context.getOperatorStateStore().getListState(startDateTimeStateDescriptor);
        //从状态中恢复
        if (context.isRestored()) {
            for (LocalDateTime localDateTime : startDateTimeState.get()) {
                startDateTime = localDateTime;
            }
            System.out.println("恢复结果:" + startDateTime);
        }
    }
}

2.4 需求分析

上面我们了解快照的作用，和怎么使用状态。我们就可以解决需求中 最新查询截止时间 不会因为程序故障丢失，实现最少一次读取。

3. 理解自定义实现的SourceFunction生命周期

我们尝试来编写 MysqlReadSourceFunction 首先继承 RichSourceFunction
实现数据发送；实现**CheckpointedFunction**
来保障数据完整性。但是提供了那么方法谁先执行谁后执行，关系是什么？

/**
 * 实现自定实现 Mysql 数据读取器
 * 支持 定点读取和切好一次读取
 */
public class MysqlReadSourceFunction extends RichSourceFunction<TraceSegmentRecordInfo> implements CheckpointedFunction {
    public MysqlReadSourceFunction() {
        super();
        System.err.println("第一执行 1构造方法");

    }

    @Override
    public void open(Configuration parameters) throws Exception {
        System.err.println("第三执行 open---------------");
        super.open(parameters);
    }

    @Override
    public void close() throws Exception {
        System.err.println("第五执行 close---------------");
        super.close();
    }

    @Override
    public void run(SourceContext<TraceSegmentRecordInfo> ctx) throws Exception {
        System.err.println("第三四 run---------------");
    }

    @Override
    public void cancel() {
        System.err.println("取消时候执行 cancel---------------");
    }

    @Override
    public void snapshotState(FunctionSnapshotContext context) throws Exception {
        System.err.println("快照时候执行 snapshotState---------------");
    }

    @Override
    public void initializeState(FunctionInitializationContext context) throws Exception {

        System.err.println("第二执行 initializeState---------------");
    }
}

首先肯定是构造器
其次会调用 initializeState 方法，进行数据状态恢复
再而 open() 方法初始化资源
紧接着就进入真正执行执行数据发送 run() 核心方法
此时如果程序取消了，会调用 cancel() 可以在里面关闭 run() 里面的循环,它会在线程中断前执行。
接着会调用清理 close()
最后结束

3. 需求实现，就是填写代码了

/**
 * 实现自定实现 Mysql 数据读取器
 * 支持 定点读取和至少一次
 */
public class E05ReadMysqlRichSource02 extends RichSourceFunction<TraceSegmentRecordInfo> implements CheckpointedFunction {
    //常量名称
    public static final String url = "url";
    public static final String username = "username";
    public static final String password = "password";
    //数据库连接资源对象
    private transient Connection connection;
    private transient PreparedStatement statement;
    //查询SQL
    private String querySql;
    //是否继续运行
    private volatile boolean isRunning = true;

    //查询开始时间
    private volatile LocalDateTime startDateTime;
    //时间增长步长  单位分钟
    private volatile int timeStep = 1;


    /**
     * 存储 state 的变量.
     */
    private ListState<LocalDateTime> startDateTimeState;


    public E05ReadMysqlRichSource02(String querySql, LocalDateTime startDateTime) {
        super();
        //设置查询SQL
        this.querySql = querySql;
        //初始化查询其实时间
        this.startDateTime = startDateTime;

    }

    /**
     * 在run方法前执行
     * 进行资源初始化
     *
     * @param parameters
     * @throws Exception
     */
    @Override
    public void open(Configuration parameters) throws Exception {
        super.open(parameters);
        //获取系统配置
        ParameterTool parameterTool = (ParameterTool) getRuntimeContext().getExecutionConfig().getGlobalJobParameters();
        //创建连接资源
        Class.forName("com.mysql.cj.jdbc.Driver");
        connection = DriverManager.getConnection(parameterTool.get(url), parameterTool.get(username), parameterTool.get(password));
        statement = connection.prepareStatement(querySql);
    }

    /**
     * 资源进行关闭 在线程中断前执行
     *
     * @throws Exception
     */
    @Override
    public void close() throws Exception {
        super.close();
        System.err.println("第五执行 close---------------");
        isRunning = false;
        //关闭资源连接
        if (statement != null) {
            statement.close();
        }
        if (connection != null) {
            connection.close();
        }


    }

    /**
     * 在支持只支持不会并行执行
     *
     * @param ctx
     * @throws Exception
     */
    @Override
    public void run(SourceContext<TraceSegmentRecordInfo> ctx) throws Exception {
        final DateTimeFormatter dtf = DateTimeFormatter.ofPattern("yyyy-MM-dd HH:mm:ss");
        //获取检查点锁
        final Object lock = ctx.getCheckpointLock();
        //循环遍历
        while (isRunning) {

            //按照 时间步长生成  查询起止时间
            String startDateTimeStr = dtf.format(startDateTime);
            LocalDateTime endDateTime = startDateTime.plusMinutes(timeStep);
            if (endDateTime.isAfter(LocalDateTime.now())) {
                //最新截止时间 大于系统时间休眠后跳出循环
                Thread.sleep(timeStep * 60000);
                continue;
            }
            String endDateTimeStr = dtf.format(endDateTime);
            //设置参数
            statement.setString(1, startDateTimeStr);
            statement.setString(2, endDateTimeStr);

            //查询数据且封装参数
            List<TraceSegmentRecordInfo> containerList = new ArrayList<>();
            ResultSet resultSet = statement.executeQuery();
            while (resultSet.next()) {
                TraceSegmentRecordInfo info = new TraceSegmentRecordInfo();
                info.setSegmentId(resultSet.getString("segment_id"));
                info.setTraceId(resultSet.getString("trace_id"));
                info.setServiceName(resultSet.getString("service_name"));
                info.setServiceIp(resultSet.getString("service_ip"));
                info.setEndpointName(resultSet.getString("endpoint_name"));
                info.setDataBinary(resultSet.getString("data_binary"));
                info.setTimeBucket(resultSet.getLong("time_bucket"));
                info.setStartTime(resultSet.getLong("start_time"));
                info.setEndTime(resultSet.getLong("end_time"));
                info.setLatency(resultSet.getInt("latency"));
                info.setIsError(resultSet.getInt("is_error"));
                info.setCreateDate(resultSet.getDate("create_time"));
                info.setStatement(resultSet.getString("statement"));
                containerList.add(info);
            }
            System.out.println(String.format("执行结果[%s - %s] 查询条数%s", startDateTimeStr, endDateTimeStr, containerList.size()));
            if (CollectionUtils.isNotEmpty(containerList)) {
                for (Iterator<TraceSegmentRecordInfo> iterator = containerList.iterator(); iterator.hasNext(); ) {
                    //发送数据
                    ctx.collect(iterator.next());
                }
            }

            synchronized (lock) {
                //推送完毕 最后使用endDateTime 设置为起始时间
                startDateTime = endDateTime;
            }
        }
    }

    @Override
    public void cancel() {
        System.err.println("取消时候执行 cancel---------------");
        //设置停止run方法循环
        isRunning = false;

    }

    /**
     * 检查点快照恢复
     *
     * @param context
     * @throws Exception
     */
    @Override
    public void snapshotState(FunctionSnapshotContext context) throws Exception {
        System.err.println("快照时候执行 snapshotState---------------");
        //快照最新状态
        startDateTimeState.clear();
        startDateTimeState.add(startDateTime);
        System.out.println("快照结果: " + startDateTime);
    }

    /**
     * 启动时执行快照恢复
     *
     * @param context
     * @throws Exception
     */
    @Override
    public void initializeState(FunctionInitializationContext context) throws Exception {
        System.err.println("第二执行 initializeState---------------");
        //定义状态描述
        ListStateDescriptor<LocalDateTime> startDateTimeStateDescriptor = new ListStateDescriptor<LocalDateTime>("startDateTimeState", TypeInformation.of(LocalDateTime.class));
        startDateTimeState = context.getOperatorStateStore().getListState(startDateTimeStateDescriptor);
        //从状态中恢复，
        if (context.isRestored()) {
            //只有重状态恢复 才会进来，正常启动 isRestored  = false
            for (LocalDateTime localDateTime : startDateTimeState.get()) {
                startDateTime = localDateTime;

            }
            System.out.println("恢复结果:" + startDateTime);
        }
    }
}

public class DemoMain {
    public static void main(String[] args) throws Exception {
        StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
        //自己实现带环境的系统参数解析
        ParameterTool parameterTool = ParameterToolEnvironmentUtils.createParameterTool(args);
        env.getConfig().setGlobalJobParameters(parameterTool);
        //开启检查点
        env.enableCheckpointing(2000L);
        env.getCheckpointConfig().enableExternalizedCheckpoints(CheckpointConfig.ExternalizedCheckpointCleanup.RETAIN_ON_CANCELLATION);

        //设置文件系统作为状态后端
        FsStateBackend fsStateBackend = new FsStateBackend("file:///usr/flink-1.12.1/tmp");
        env.setStateBackend(fsStateBackend);
        // 执行结果[2021-02-09 07:39:01 - 2021-02-09 07:40:01] 查询条数177
        String sql = "SELECT * from trace_segment_record where create_time >= ? AND create_time < ?";
        //source
        DataStreamSource<TraceSegmentRecordInfo> source2 = env.addSource(new E05ReadMysqlRichSource02(sql, LocalDateTime.of(2021, 01, 8, 0, 0, 01))).setParallelism(2);

        //过滤
        SingleOutputStreamOperator<TraceSegmentRecordInfo> filter = source2.filter(new FilterFunction<TraceSegmentRecordInfo>() {
            @Override
            public boolean filter(TraceSegmentRecordInfo value) throws Exception {
                //过滤等于null的数据
                return value.getEndpointName() != null;
            }
        });

        //sink
        JdbcExecutionOptions executionOptions = JdbcExecutionOptions.builder().withBatchIntervalMs(2000L).withBatchSize(5000).build();
        JdbcConnectionOptions connectionOptions = (new JdbcConnectionOptions.JdbcConnectionOptionsBuilder())
                .withUrl("jdbc:mysql://xxxx:3306/yto_data_pipeline_init?useUnicode=true&characterEncoding=UTF-8&useSSL=false&serverTimezone=Asia/Shanghai")
                .withDriverName("com.mysql.cj.jdbc.Driver")
                .withUsername("xxx")
                .withPassword("xxxx").build();
        final String sinkSql = "REPLACE INTO trace_segment_record (segment_id, trace_id, service_name, service_ip, endpoint_name, start_time, end_time,latency,is_error, data_binary,time_bucket,create_time,statement) VALUE(?,?,?,?,?,?,?,?,?,?,?,?,?)";

        filter.addSink(JdbcSink.sink(sinkSql, (ps, v) -> {
            ps.setString(1, v.getSegmentId());
            ps.setString(2, v.getTraceId());
            ps.setString(3, v.getServiceName());
            ps.setString(4, v.getServiceIp());
            ps.setString(5, v.getEndpointName());
            ps.setLong(6, v.getStartTime());
            ps.setLong(7, v.getEndTime());
            ps.setLong(8, v.getLatency());
            ps.setInt(9, v.getIsError());
            ps.setString(10, v.getDataBinary());
            ps.setLong(11, v.getTimeBucket());
            ps.setTimestamp(12, new Timestamp(v.getCreateDate().getTime()));
            ps.setString(13, v.getStatement());
        }, executionOptions, connectionOptions)).uid("sink_mysql");

        env.execute("aaa");
    }
}

3.1 中断写入演示

我在执行到 2021-01-08 00:32:01
取消了任务，发现系统已经存储快照了检查点。

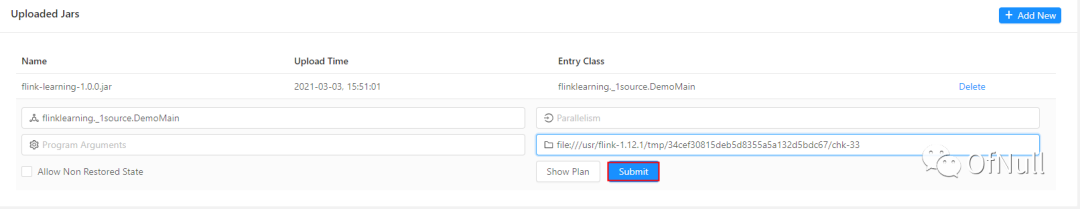

我们使用检查点重启项目在观察日志是否从 2021-01-08 00:32:01
开始打印！

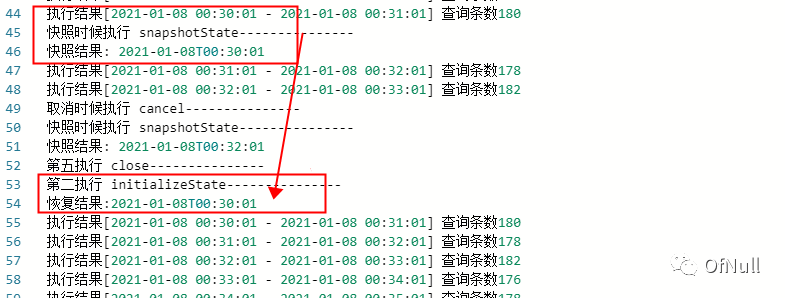

其实从日志可以看到我打印了日志不代表那个时间节点已经持久化到数据，数据库，这里取得上一次的时间节点 2021-01-08 00:30:01
数据也的确是从上次检查点开始查询的。

其实大家也发现数据重复读取了，这个也是文章开头最少一次读取，部分重复，最后是通过数据唯一性插入语句实现数据一致性的。

数据库

文章转载自OfNull，如果涉嫌侵权，请发送邮件至：contact@modb.pro进行举报，并提供相关证据，一经查实，墨天轮将立刻删除相关内容。

Flink 手写AT_LEAST_ONCE语义的Source

Flink 手写AT_LEAST_ONCE语义的Source

需求

使用到知识点

1. 自定义 SourceFunction

1.1 SourceFunction接口

1.2 RichSourceFunction 抽象方法

1.3 RichParallelSourceFunction 抽象方法

1.4 需求选型

2. 检查点 CheckPoint & 状态 Operator State

2.1 状态的持久性

2.2 检查点触发

2.3 Operator State 使用

2.4 需求分析

3. 理解自定义实现的SourceFunction生命周期

3. 需求实现，就是填写代码了

3.1 中断写入演示

评论
