给你汇总了MySQL各个版本的体系结构图

原创 July 2024-07-08

136

InnoDB是MySQL中最重要的存储引擎之一，它的架构设计旨在提供高可靠性和高性能。以下是InnoDB架构的简要介绍：

InnoDB架构主要包括两种结构：内存中结构和磁盘上结构。

1. 内存中结构

• 缓冲池（Buffer Pool）：缓存频繁访问的数据，减少磁盘I/O操作，提高查询性能。

• 变更缓冲区（Change Buffer）：缓存对二级索引页的更改，当这些页不在缓冲池中时，以避免耗时的I/O操作。

• 自适应哈希索引（Adaptive Hash Index）：为某些读操作提供快速的内存中查找机制，加速对频繁查询索引页的访问。

• 日志缓冲区（Log Buffer）：保存要写入事务日志的更改，通过先写入内存再定期刷新到磁盘上的重做日志，来提高性能。

2. 磁盘上结构

•系统表空间（System Tablespace）：存储变更缓冲区，InnoDB使用一个或多个数据文件来存储系统表空间。

• 各个表的独立表空间（File-per-table Tablespaces）：每个InnoDB表都可以有自己的表空间。

• 通用表空间（General Tablespaces）：可以容纳多个表的表空间。

• 撤销表空间（Undo Tablespaces）：存储撤销日志，这些日志记录了事务进行中必须保留的旧数据版本。

• 临时表空间（Temporary Tablespaces）：存储临时数据，如排序操作或哈希索引创建过程中的数据。

• 双写缓冲区（Doublewrite Buffer）：保护数据不因崩溃而损坏，通过先写入双写缓冲区再写入表空间文件。

• 重做日志（Redo Log）：记录数据变更，以便在系统崩溃后恢复数据。

• 撤销日志（Undo Logs）：记录了事务进行中必须保留的旧数据版本，以支持事务回滚和MVCC。

3. 各个版本的体系架构图

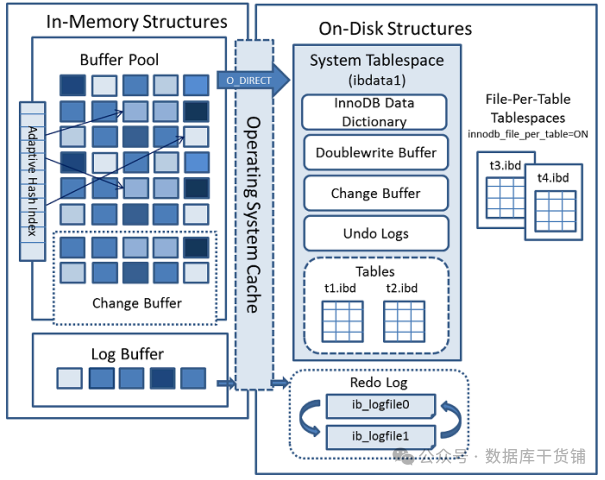

MySQL5.5

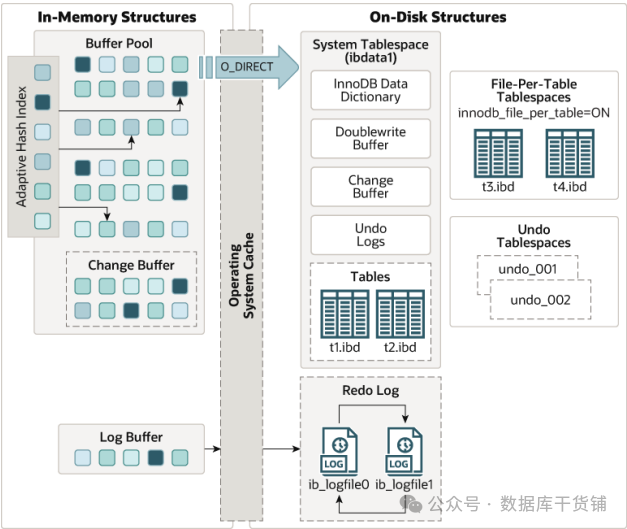

MySQL5.6

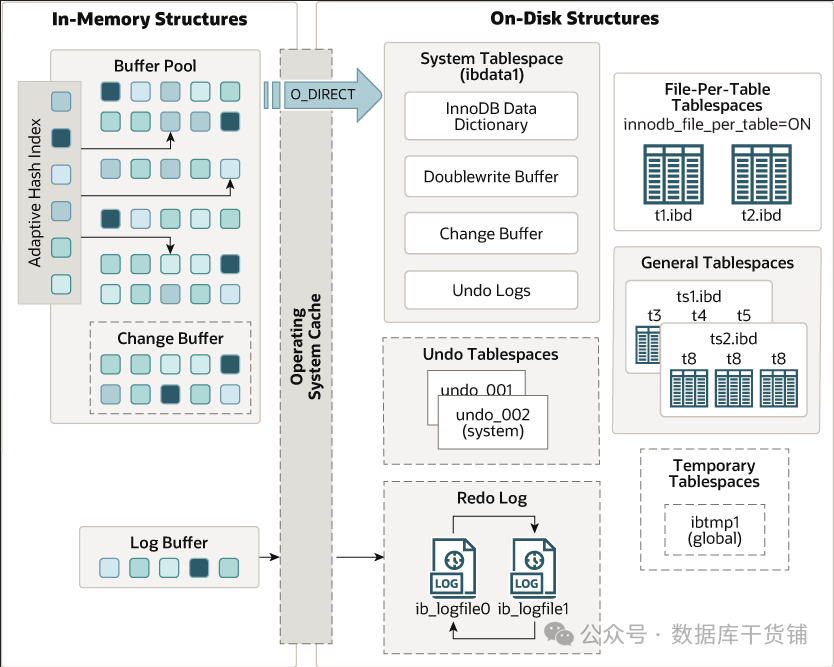

MySQL5.7

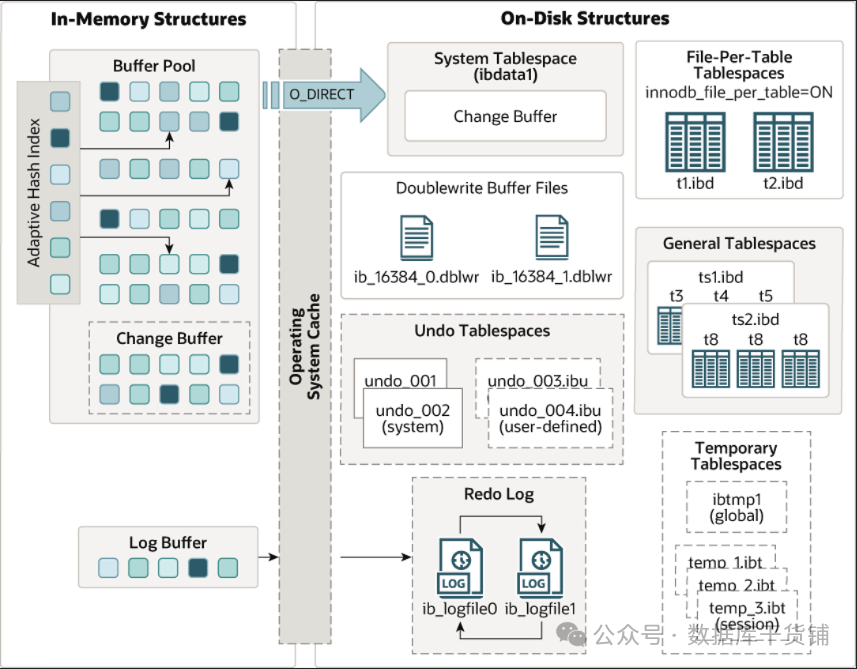

MySQL8.0
