近年来，地理数据类型/空间数据类型（Spatial Data Type）在图数据库中的应用价值显著，它不仅增强了数据的表达能力，还促进了跨领域数据的融合分析，尤其在社交网络、地图探索、城市规划等关键领域展现了强大的实用价值。

空间数据类型在图数据库中的应用案例

空间地理数据也是天然适合使用图数据库的一种场景，我们先来看看在图数据库中使用空间数据的几个经典场景:

场景案例一：判断某空间类型内的坐标

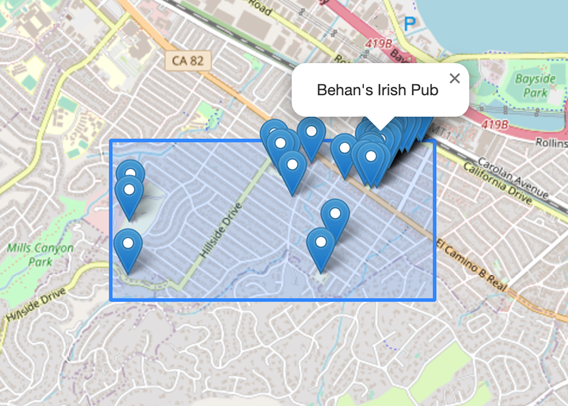

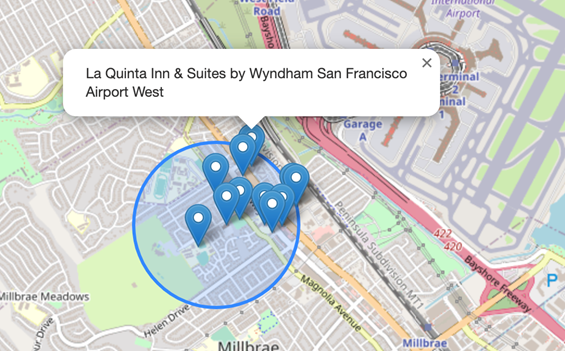

如上图1和图2所示，日常生活中我们通常需要在地图中查询距离自己一定距离内的景点/美食信息。对应的在图数据库中，即为判断哪些坐标在以某点为中心的圆形或矩形区域内，对应的Cypher查询语句如下:

# 判断在圆形区域内
WITH point({latitude: $latitude, longitude:$longitude}) AS radiusCenter
MATCH (p:Point)-[:HAS_GEOMETRY]-(poi:PointOfInterest)-[:HAS_TAGS]->(t:Tags)
    WHERE point.distance(p.location, radiusCenter) < $radius
RETURN p {
    latitude: p.location.latitude,
    longitude: p.location.longitude,
    name: poi.name,
    categories: labels(poi),
    tags: t{.*}
} AS point

# 判断在矩形区域内
MATCH (p:Point)-[:HAS_GEOMETRY]-(poi:PointOfInterest)-[:HAS_TAGS]->(t:Tags)
   WHERE point.withinBBox(
        p.location,
       point({longitude: $lowerLeftLon, latitude: $lowerLeftLat}),
       point({longitude: $upperRightLon, latitude: $upperRightLat})
   )
RETURN p {
  latitude: p.location.latitude,
  longitude: p.location.longitude,
  name: poi.name,
  categories: labels(poi),
  tags: t{.*}
} AS point

场景案例二：判断路径与某空间类型是否重合

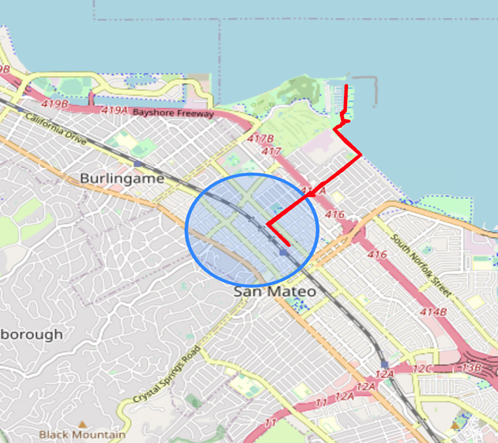

如上图3所示，移动物体的行动轨迹可以被抽象成一条线，这条轨迹往往伴随着时序信息。日常生活中，有时候我们想知道哪部分行动轨迹和给定区域有重合。对应在图数据库中，即判断一系列坐标中哪些坐标落在在空间类型内。对应的Cypher查询语句如下:

WITH point({latitude: $latitude, longitude: $longitude}) AS radiusCenter
MATCH (g: Geometry)
    WHERE any(
        p IN g.coordiates WHERE point.distance(p, radiusCenter) < $radius
    )
RETURN [n IN g.coordinates | [n.latitude, n.longitude]] AS route

空间数据类型在TuGraph-DB中的实现

需求分析

结合上述案例，我们可以分析总结出对空间数据类型的需求:

• • 支持不同坐标系下（包括地球地理坐标系，平面几何坐标系等）不同空间数据类型（包括Point、LineString,、Polygon）的存储与创建

• • 支持不同坐标系下的常见空间查询操作, 包括Distance、BoundingBox、Disjoint（判断两个数据是否相交）的查询等

• • 支持空间数据索引（R-Tree）

• • 支持常见空间数据格式的导入（ESRI Shapefile data OpenStreetMap）

• • 支持空间数据的可视化

空间数据类型的表示

空间数据类型可以用不同的坐标系来表示，EPSG^[1]是一个标准化的地理空间参考系统标识符集合， 用于标识不同的地理空间参考系统，包括坐标系统、地理坐标系、投影坐标系等。通常使用EPSG编码表示数据的坐标系。行业内一般采用

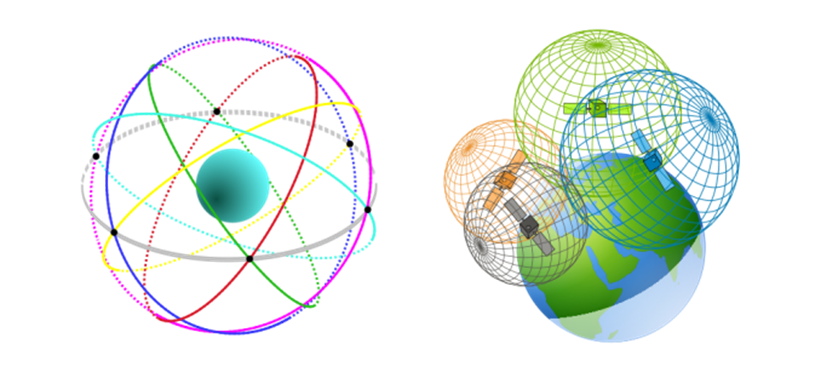

• • WGS84坐标系（没错，就是GPS系统的坐标系），标识符为EPSG 4326

• • Cartesian（笛卡尔）坐标系（没错，就是你高中数学学的直角坐标系），标识符为EPSG 7203

WGS84是全球定位系统(GPS)的基础，允许全球的GPS接收器确定精确位置。几乎所有现代GPS设备都是基于WGS84坐标系来提供位置信息。在地图制作和GIS（地图制作和地理信息系统）领域，WGS84被广泛用于定义地球上的位置。这包括各种类型的地图创建、空间数据分析和管理等。

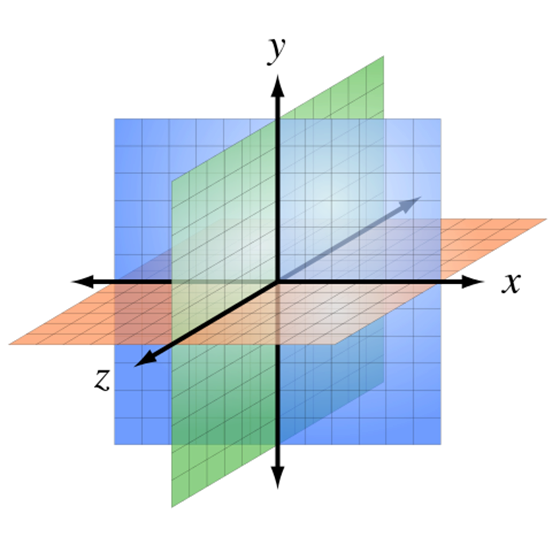

Cartesian（笛卡尔）坐标系，又称直角坐标系，是一种最基本、最广泛应用的坐标系统。它通过两条数轴定义一个平面，三条数轴定义一个空间，这些轴互相垂直，在数学、物理、工程、天文和许多其他领域中有着广泛的应用。

空间数据类型的实现

OGC(Open Geospatial Consortium) 定义了空间数据的标准表示格式，分别为EWKT(extended well known text)与EWKB(extended well known binary)格式，用于在不同系统和平台之间交换和存储空间数据，现已被广泛采用。

EWKT

EWKT格式数据如下所示，先指定空间数据类型，再在括号内指定具体的坐标，一个坐标对表示一个点，每个坐标对之间用逗号隔开。其中，对于Polygon类型的数据，第一个坐标对需要与最后一个坐标对相同，形成闭合的面。

SRID=s;POINT (<x> <y>)
SRID=s;LINESTRING(<x1> <y1>, <x2> <y2>, …)

注: SRID默认为4326, 可以不指定

EWKB

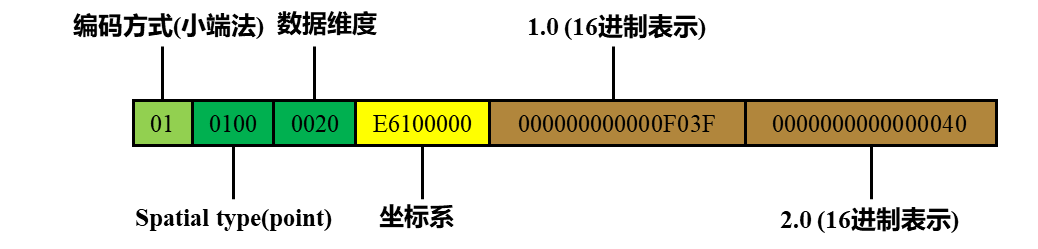

EWKB格式数据如下图所示，

• • 第0-1位: 表示编码方式 00表示大端法，01表示小端法

• • 第2 - 5位: 空间数据类型

• • 0100: point

• • 0200: linestring

• • 0300: polygon

• • 第6 - 9位: 数据维度

• • 0020: 二维

• • 0030: 三维

• • 第10 - 17位: 坐标系的EPSG编码

• • 第18 - n位: double类型的坐标对的16进制表示

注: 对于POINT类型，其EWKB格式为定长存储，固定长度为50，而对于其他类型，则为不定长。

实现思路

在TuGraph-DB的实现，基于boost geometry库的基础上进行封装，用EWKB格式存储数据，其中Point类型为定长存储50，其余皆为变长存储。我们支持了Point, Linestring与Polygon三种类型，同时支持了WGS84, CARTESIAN两种坐标系，数据类型与坐标系均可根据需要拓展。

在TuGraph-DB中使用空间数据类型

定义空间数据类型

TuGraph-DB当前已经支持Point、Linestring与Polygon三种类型

• • Point：点，创建方式例如POINT(2.0, 2.0, 7203)

• • Linestring：折线，创建方式例如LINESTRING(0 2,1 1,2 0)

• • Polygon：多边形，创建方式例如POLYGON((0 0,0 7,4 2,2 0,0 0))

其中坐标点都是double型

相关函数介绍

创建空间数据相关函数，以Point为例：

查询用相关函数：

使用实例如下：

# 创建包含空间数据类型的点模型
CALL db.createVertexLabel('food', 'id', 'id', int64, false, 'name', string, true,'pointTest',point,true)

# 插入标记美食点的数据
CREATE (n:food {id:10001, name: 'aco Bell',pointTest:point(3.0,4.0,7203)}) RETURN n

# 创建具有折线属性的点模型
CALL db.createVertexLabel('lineTest', 'id', 'id', int64, false, 'name', string, true,'linestringTest',linestring,true)

# 插入具有折线属性的点数据
CREATE (n:lineTest {id:102, name: 'Tom',linestringTest:linestringwkt('LINESTRING(0 2,1 1,2 0)', 7203)}) RETURN n

# 创建具有多边型属性的点模型
CALL db.createVertexLabel('polygonTest', 'id', 'id', int64, false, 'name', string, true,'polygonTest',polygon,true)

# 插入具有多边型属性的点数据
CREATE (n:polygonTest {id:103, name: 'polygonTest',polygonTest:polygonwkt('POLYGON((0 0,0 7,4 2,2 0,0 0))', 7203)}) RETURN n

Demo演示：基于地理位置个性化推荐的美食探索

在本章节中，我们将探索如何利用TuGraph-DB图数据库的地理空间功能，构建一个生动有趣的美食探索应用，“人”与“美食”通过地理位置紧密相连，实现个性化美食推荐。

数据模型设计

定义两种核心节点类型：

• • Food（美食）点：每一家餐厅或小吃店都可以作为一个Food节点，其属性包括但不限于名称、地址、评分、美食类别等。特别地，我们将在每个Food节点上附加地理坐标信息，用以精确记录其地理位置。

• • Person（人物）点：代表应用的用户，属性包含用户名、当前位置等。用户的当前位置同样通过地理坐标表示，便于后续的地理空间查询。

# 创建Schema
CALL db.createVertexLabel('food', 'id', 'id', int64, false, 'name', string, true,'pointTest',point,true,'mark',double,true)
CALL db.createVertexLabel('person', 'id', 'id', int64, false, 'name', string, true,'pointTest',point,true)

# 插入示例数据 food
CREATE (n:food {id:10001, name: 'Starbucks',pointTest:point(1.0,1.0,7203),mark:4.8}) RETURN n
CREATE (n:food {id:10002, name: 'KFC',pointTest:point(2.0,1.0,7203),mark:4.5}) RETURN n
CREATE (n:food {id:10003, name: 'Pizza Hut',pointTest:point(2.0,5.0,7203),mark:4.5}) RETURN n
CREATE (n:food {id:10004, name: 'Taco Bell',pointTest:point(3.0,4.0,7203),mark:4.7}) RETURN n
CREATE (n:food {id:10005, name: 'Pizza Fusion',pointTest:point(5.0,3.0,7203),mark:4.9}) RETURN n
CREATE (n:food {id:10006, name: 'HaiDiLao Hot Pot',pointTest:point(2.0,2.0,7203),mark:4.8}) RETURN n
CREATE (n:food {id:10007, name: 'Lao Sze Chuan',pointTest:point(4.0,3.0,7203),mark:4.7}) RETURN n

# 插入示例数据 person
CREATE (n:person {id:1, name: 'Tom',pointTest:point(3.0,3.0,7203)}) RETURN n

构建美食探索查询

能够根据用户的当前位置，寻找距离2.5以内的美食，根据距离进行升序排列，返回距离和评分。

MATCH (n:person{id:1}), (m:food)
WITH n.pointTest AS p1, m.pointTest AS p2, m.name AS food, m.mark AS mark
CALL spatial.distance(p1,p2) YIELD distance
WHERE distance < 2.5
RETURN food,distance,mark
ORDER BY distance

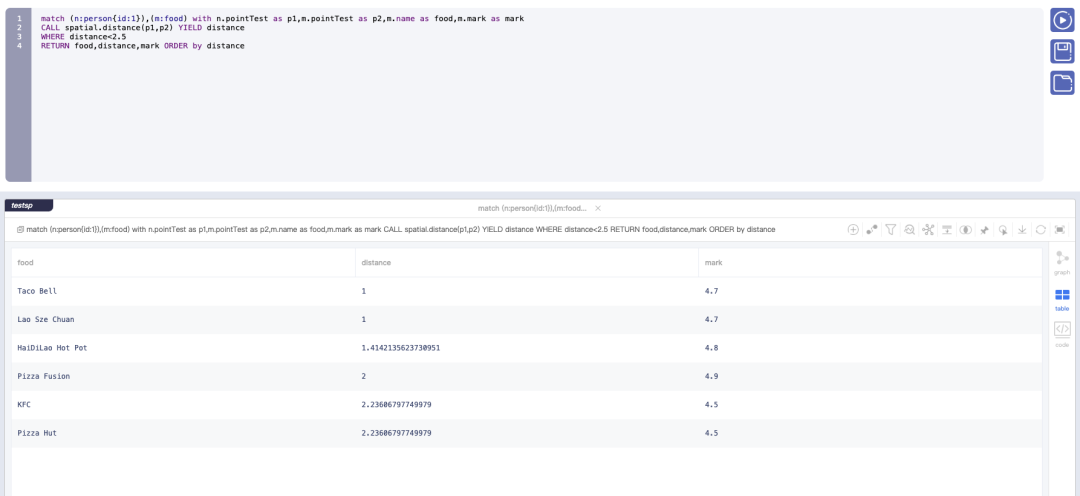

此查询首先匹配特定的Person节点，然后找到所有Food节点，利用自定义的distance函数计算Person节点当前位置与每个Food节点之间的直线距离，筛选出距离在2.5之内的美食。最后，按照美食的距离升序排列结果，附带评分参考，为用户提供最优质的推荐。

未来展望

孙同学的工作，让TuGraph-DB具备了处理地理空间数据的能力。未来，TuGraph-DB将来会继续实现Disjoint() 、WithinBBox()等更多的函数，以及实现更高级的索引、数据导入、可视化等功能，丰富更多的使用场景。作为开源项目，TuGraph社区也欢迎大家一起参与共建开发地理空间功能。
