目的

本文档介绍了磐维数据库PanWeiDB V2.0.0基于gs_sdr工具，在不借助额外存储介质的情况下实现跨Region的异地容灾。提供流式容灾搭建，容灾升主，计划内主备切换，容灾解除、容灾状态监控等功能。

知识点描述

2.1 CMDB双中心集群优势

主集群具备单集群组网的优点，只有主集群彻底不可用后才需要手动切换为备集群。
跨集群（异地）复制链路无论是否发生容灾切换都只有一条，占用网络带宽相对较少。
组网更加灵活，主集群和灾备集群都可以选择不同的组网。
支持灾备集群failover。
支持主备集群计划内switchover。

2.2 前提条件

存在两个独立运行且状态正常的集群【集群实例个数>=2】，需要集群间网络、端口互通
搭建容灾的主备集群版本号必须相同。
搭建容灾关系前，主集群需创建具有流复制权限的容灾用户，用于容灾鉴权，主备集群必须使用相同的容灾用户名和密码，一次容灾搭建后，该用户密码不可修改。若需修改容灾用户名与密码，需要解除容灾，使用新的容灾用户重新进行搭建。容灾用户密码中不可包含以下字符“| ;&$<>`\'“{}()[]~*?!\n空白”。
流式容灾搭建前不支持已存在首备及级联备。

双中心搭建步骤

3.1 集群信息

【该环境为个人虚拟机环境搭建，不涉及生产IP】

集群信息	节点IP	角色	VIP	数据库版本
cmdb_clu01 【主集群】	192.168.254.21	主（Primary）	192.168.254.25	(PanWeiDB 2.0.0 (Build0)) compiled at 2024-01-05 17:19:18 commit 9fbca90
192.168.254.22	备一（Standby）
cmdb_clu02 【备集群】	192.168.254.31	主（Primary）	192.168.254.35	(PanWeiDB 2.0.0 (Build0)) compiled at 2024-01-05 17:19:18 commit 9fbca90
192.168.254.32	备一（Standby）

3.2 更新部署集群的XML配置文件

注：

需要在主节点<DEVICE sn="cmdbp01">和</DEVICE>标签内部添加三个参数；
三个参数分别为localStreamIpmap1、remoteStreamIpmap1和remotedataPortBase。
localStreamIpmap1为本地集群IP列表，值为(IP1,MAP_IP1),(IP2,MAP_IP2),...；
remoteStreamIpmap1为双中心另一套集群IP列表，值同样为(IP1,MAP_IP1),(IP2,MAP_IP2),...；
remotedataPortBase为另一套集群数据库地址，一般默认为17700。
【IP1为集群内部节点实际地址，MAP_IP1为映射IP地址，一般用于跨池场景下，如未做过IP映射，该地址与IP1相同。IP列表顺序为主节点在最左侧、其他节点一次往后排】

1）主集群sdr配置文件更新

cd /cmdb/soft
cp cmdb_conf.xml cmdb_conf_sdr.xml
vim cmdb_conf_sdr.xml
-- 主集群添加
<PARAM name="localStreamIpmap1" value="(192.168.254.21,192.168.254.21),(192.168.254.22,192.168.254.22)"/>
<PARAM name="remoteStreamIpmap1" value="(192.168.254.31,192.168.254.31),(192.168.254.32,192.168.254.32)"/>
<PARAM name="remotedataPortBase" value="17700"/>

2）备集群sdr配置文件更新

cd /cmdb/soft
cp cmdb_conf.xml cmdb_conf_sdr.xml
vim cmdb_conf_sdr.xml
-- 备集群添加
<PARAM name="localStreamIpmap1" value="(192.168.254.31,192.168.254.31),(192.168.254.32,192.168.254.32)"/>
<PARAM name="remoteStreamIpmap1" value="(192.168.254.21,192.168.254.21),(192.168.254.22,192.168.254.22)"/>
<PARAM name="remotedataPortBase" value="17700"/>

3.3 创建容灾用户

--主备集群都需要创建一个容灾用户：

su - omn
gsql -dpostgres -p17700
create user sdr_user with replication password 'Shsnc2023';

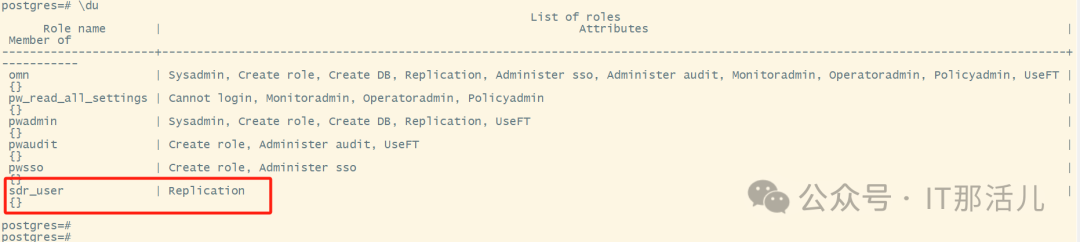

\du检查，该用户只需要replication流复制权限。

3.4 检查集群状态

--创建容灾关系前需要检查主、备集群状态无误：

su - omn
gs_om -t status --detail

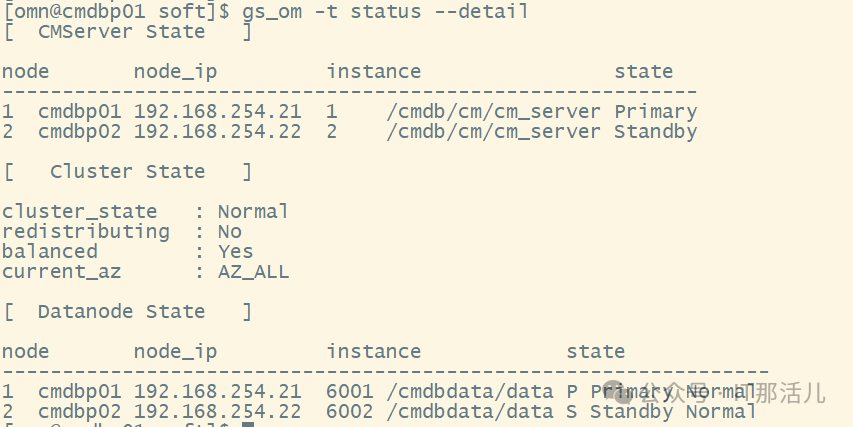

主集群状态：

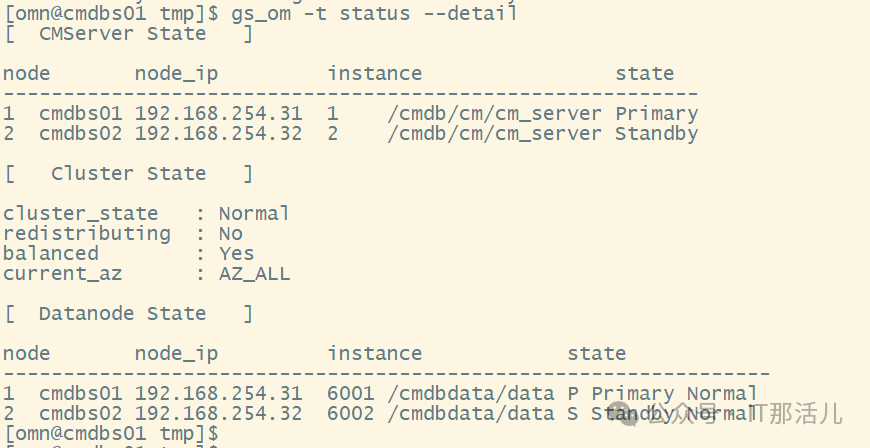

备集群状态：

3.5 创建容灾关系

1）主中心启动

su - omn

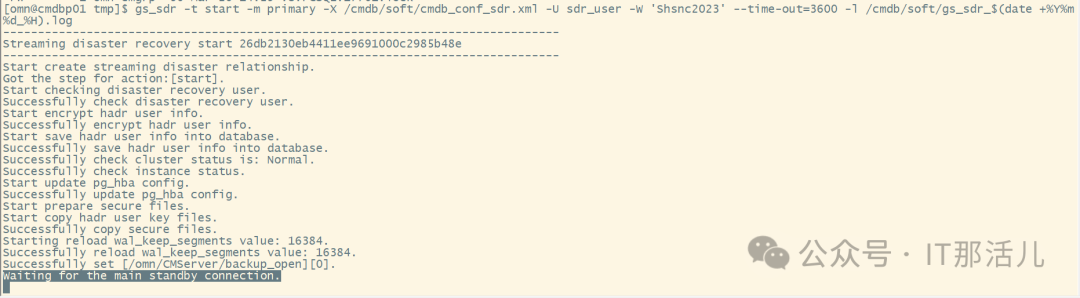

gs_sdr -t start -m primary -X cmdb/soft/cmdb_conf_sdr.xml -U sdr_user -W 'Shsnc2023' --time-out=3600 -l cmdb/soft/gs_sdr_$(date +%Y%m%d_%H).log

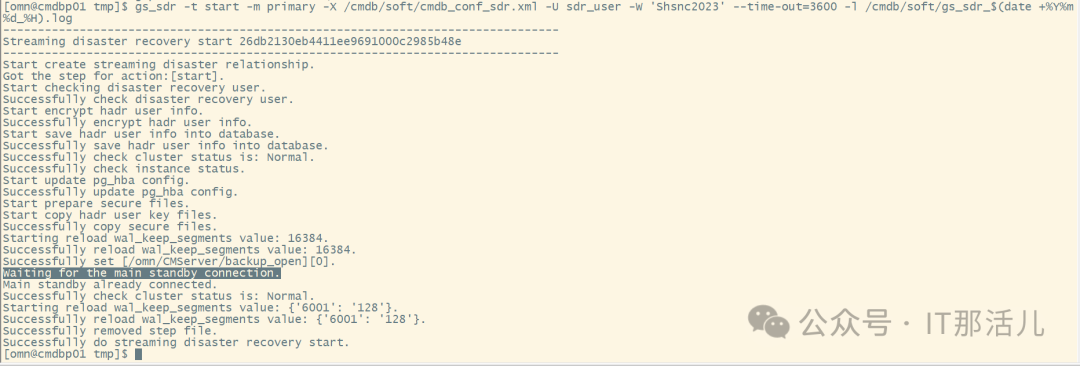

如上图，主中心启动到”Waiting for the main standby connection.”这一步，会等待备集群连接，此时需要启动从中心。

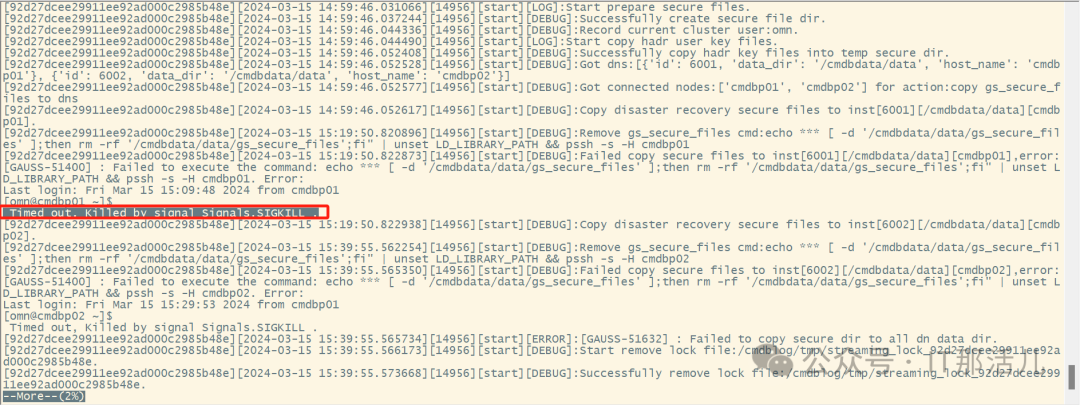

主中心完整日志如下：

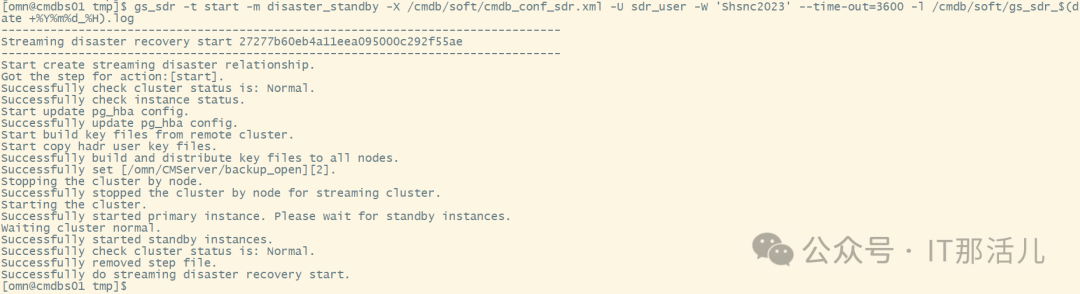

2）从中心启动

gs_sdr -t start -m disaster_standby -X
/cmdb/soft/cmdb_conf_sdr.xml -U sdr_user -W 'Shsnc2023' --time-out=3600 -l cmdb/soft/gs_sdr_$(date +%Y%m%d_%H).log

3.6 检查容灾状态

1）检查容灾状态【容灾状态说明详情请见3.7】

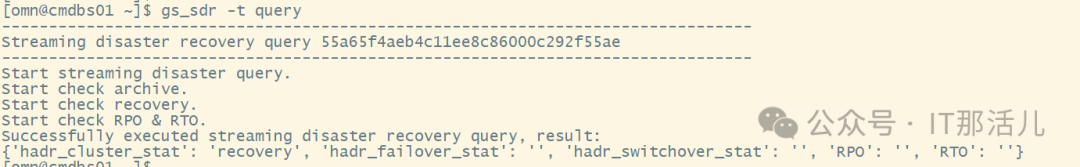

gs_sdr -t query

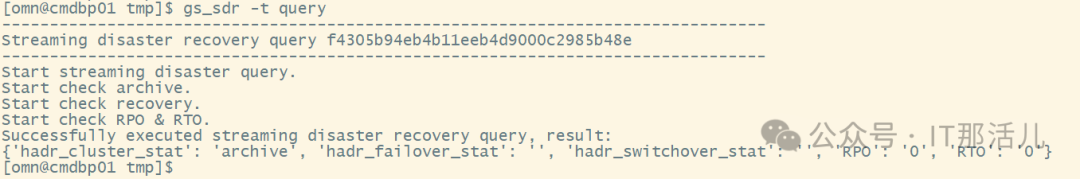

--主中心：

--从中心：

2）检查流复制状态

--主中心检查：

gsql -dpostgres -p17700 -c "select * from pg_replication_slots;"

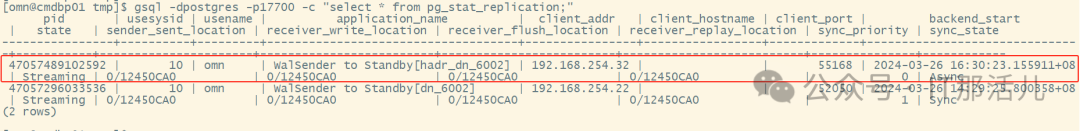

gsql -dpostgres -p17700 -c "select * from pg_stat_replication;"

3.7 gs_sdr -t query容灾查询状态说明

项目	含义	值	说明	备注
hadr_cluster_stat	流式容灾中数据库实例状态。	normal	标识该数据库实例未参与流式容灾。	-
full_backup	主数据库实例数据全量复制中。	流式容灾中仅主数据库实例有此状态。
archive	主数据库实例日志流式复制中。	流式容灾中仅主数据库实例有此状态。
backup_fail	主数据库实例数据全量复制失败。	流式容灾中仅主数据库实例有此状态。
archive_fail	主数据库实例日志流式复制失败。	流式容灾中仅主数据库实例有此状态。
switchover	计划内主备倒换中。	流式容灾中主备数据库实例皆有此状态。
restore	灾备数据库实例数据全量恢复中。	流式容灾中仅灾备数据库实例有此状态。
restore_fail	灾备数据库实例全备恢复失败。	流式容灾中仅灾备数据库实例有此状态。
recovery	灾备数据库实例日志流式复制中。	流式容灾中仅灾备数据库实例有此状态。
recovery_fail	灾备数据库实例日志流式复制失败。	流式容灾中仅灾备数据库实例有此状态。
promote	灾备数据库实例升主中。	流式容灾中仅灾备数据库实例有此状态。
promote_fail	灾备数据库实例升主失败。	流式容灾中仅灾备数据库实例有此状态。
hadr_switchover_stat	流式容灾主备数据库实例计划内倒换进度展示。	百分比	倒换进度展示。	-
hadr_failover_stat	流式容灾灾备数据库实例升主进度展示。	百分比	倒换进度展示。	-
RTO	此时发生灾难，数据恢复所需要的时长。	空	数据库实例停机，网络异常等导致流式容灾中断。	流式容灾中仅主数据库实例可查。
		非空	数据恢复所需要的时长，单位s。
RPO	此时发生灾难，数据库实例丢失的数据时长。	空	数据库实例停机，网络异常等导致流式容灾中断。	流式容灾中仅主数据库实例可查。
