grafana以elasticsearch为数据源来做监控指标学习

Grafana整合ElasticSearch数据源绘制Dashboard展示

0、前置信息

0.1、版本信息

grafana版本：v8.1.2
ElasticSearch数据源版本：7.6.2
ElasticSearch7.6.2版本对应的Lucene版本：8.4.0

0.2、官网地址

grafana官网地址：https://grafana.com/docs/grafana/v8.1/
grafana模板地址：https://grafana.com/grafana/dashboards/
Lucene查询官方文档：
https://lucene.apache.org/core/8_11_1/queryparser/org/apache/lucene/queryparser/classic/package-summary.html#package_description

0.3、ElasticSearch索引字段信息

{
  "mappings": {
    "_doc": {
      "properties": {
        "appId": {
          "type": "keyword"
        },
        "appName": {
          "type": "text",
          "analyzer": "ik_max_word"
        },
        "executeTime": {
          "type": "long"
        },
        "httpCode": {
          "type": "integer"
        },
        "message": {
          "type": "text",
          "analyzer": "ik_max_word"
        },
        "requestIp": {
          "type": "keyword"
        },
        "requestMethod": {
          "type": "keyword"
        },
        "requestParams": {
          "type": "keyword"
        },
        "requestPath": {
          "type": "keyword"
        },
        "requestReferer": {
          "type": "keyword"
        },
        "requestTime": {
          "type": "date",
          "format": "yyyy-MM-dd'T'HH:mm:ss.SSSZ"
        },
        "requestUrl": {
          "type": "keyword"
        },
        "responseTime": {
          "type": "date",
          "format": "yyyy-MM-dd'T'HH:mm:ss.SSSZ"
        },
        "scheme": {
          "type": "keyword"
        },
        "statusCode": {
          "type": "integer"
        },
        "successFlag": {
          "type": "boolean"
        },
        "targetAppId": {
          "type": "keyword"
        },
        "targetAppName": {
          "type": "text",
          "analyzer": "ik_max_word"
        },
        "targetServer": {
          "type": "keyword"
        },
        "tid": {
          "type": "keyword"
        }
      }
    }
  }
}

索引字段信息

1、Grafana添加ElasticSearch数据源

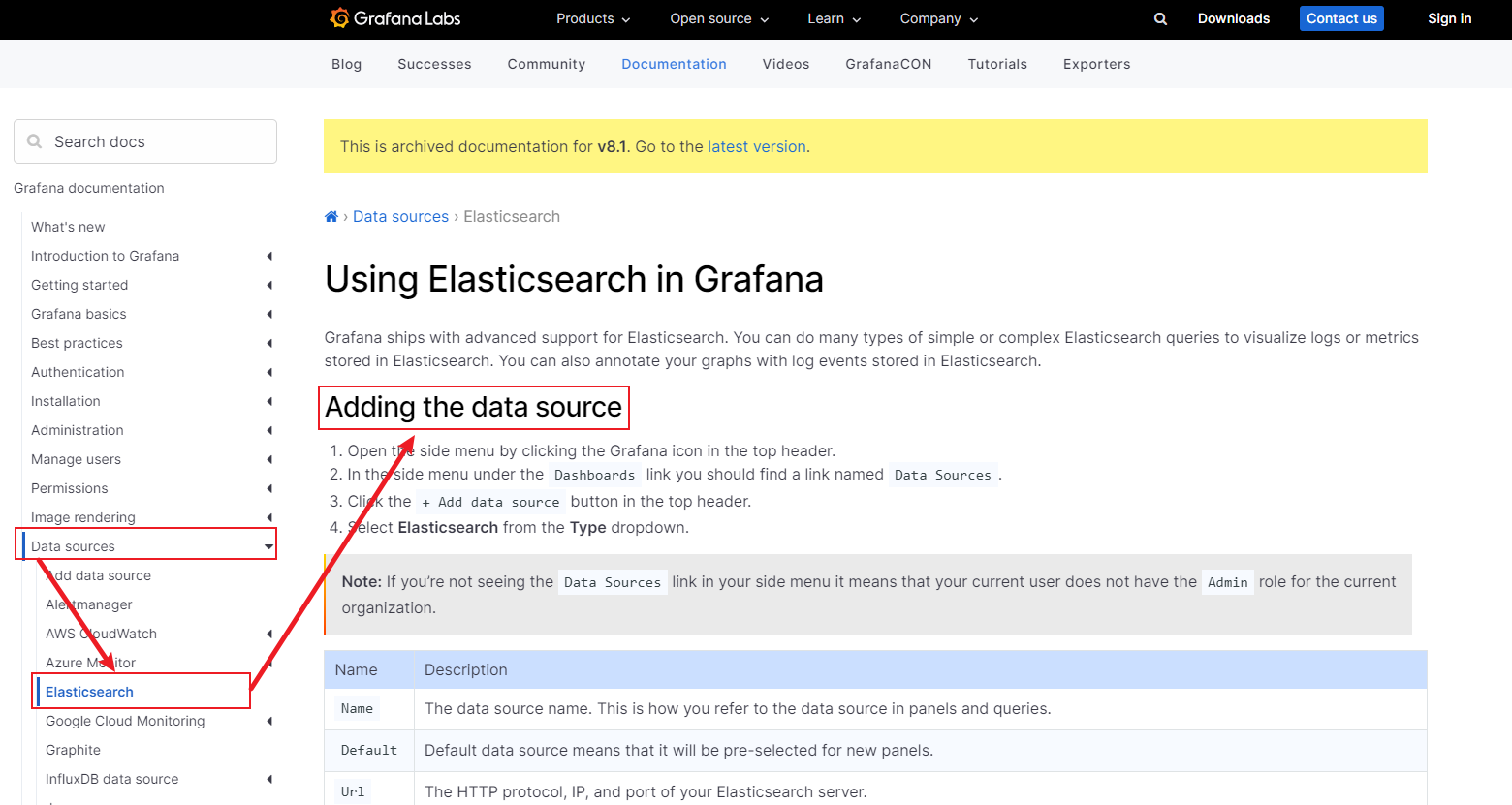

此处可以参考官网文档添加数据源(如图所示)，当然也可参考下面操作：

grafana官网文档地址: https://grafana.com/docs/grafana/v8.1/datasources/elasticsearch/

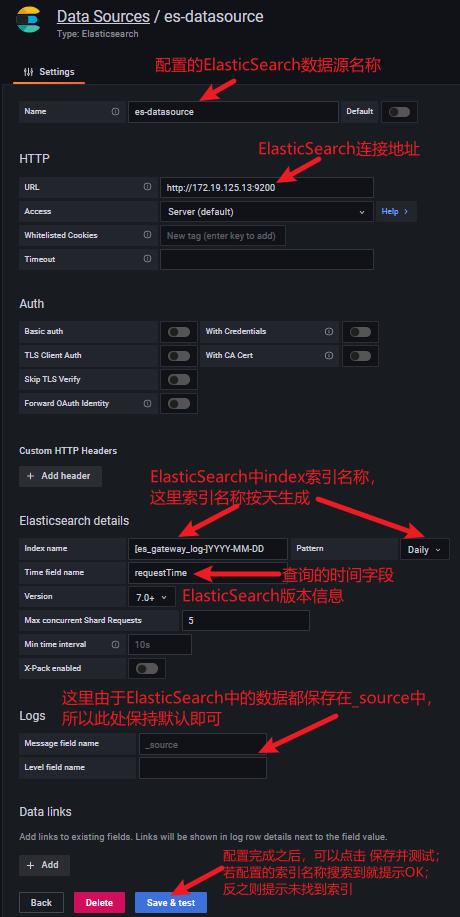

在Grafana的Setting中点击DataSources，参照下图配置数据源信息

说明：

1> 上图中index name为单一索引，按天生成，例如：索引名为：es-gateway-log-2022-03-15，所以配置时，index name配置为 [es-gateway-log-]YYYY.MM.DD，Pattern选择的值为Daily，若索引为按月生成，则index name配置为 [es-gateway-log-]YYYY.MM，Pattern选择的值为Monthly

2> ElasticSearch版本的选择要与连接的ElasticSearch版本一致

2、Grafana中添加Panel进行数据展示

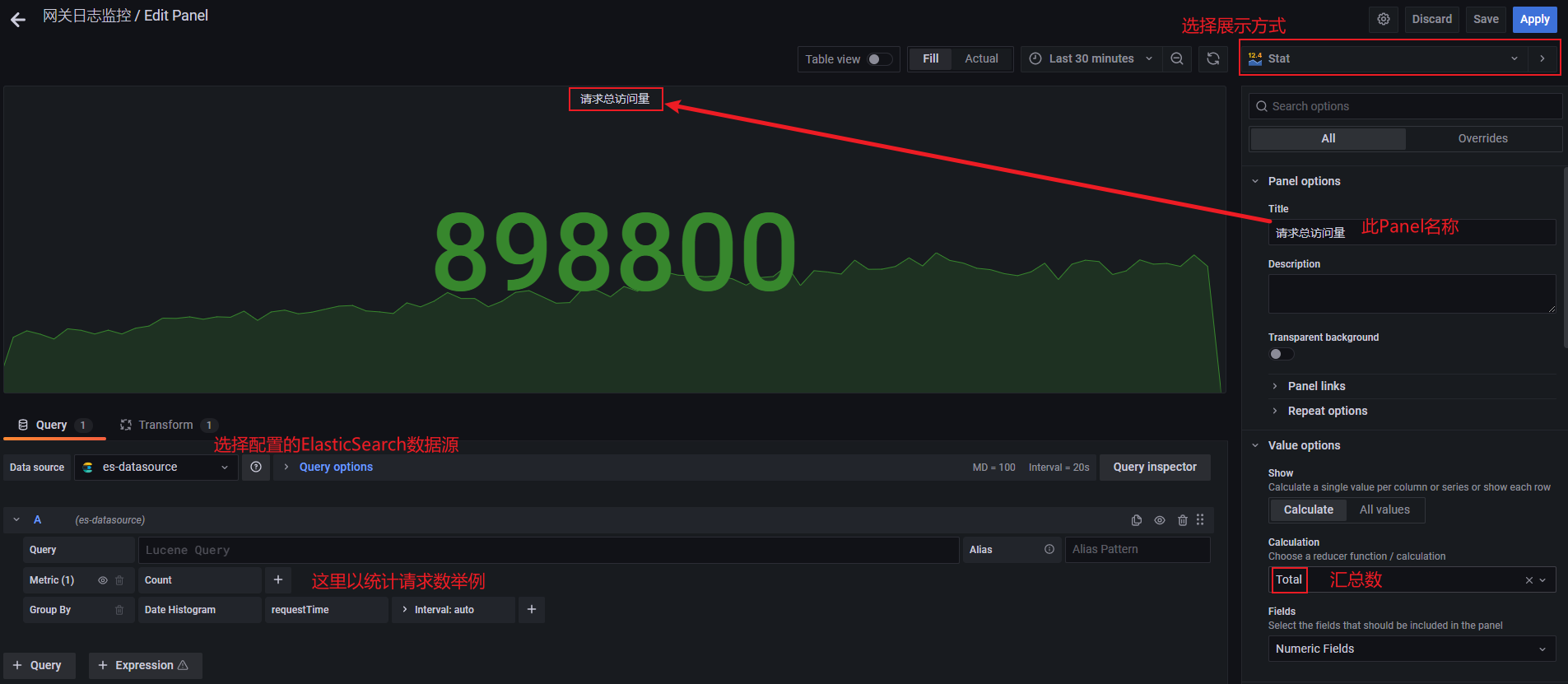

2.1、单一字段统计数据量

例如：查询过去一定时间段内，请求的总访问量

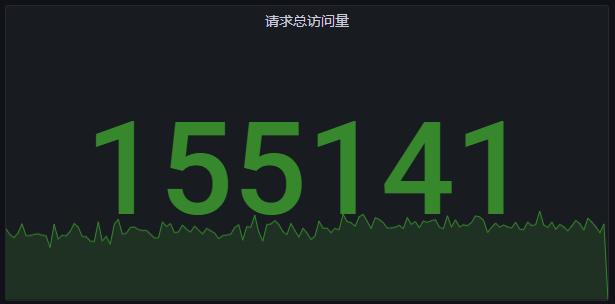

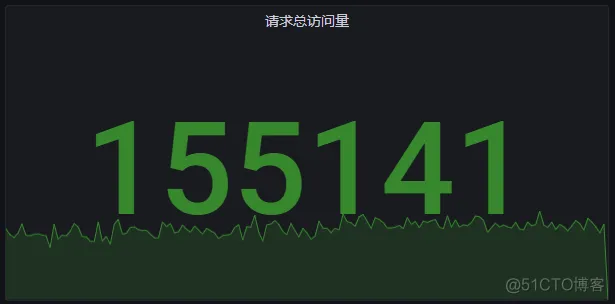

展示效果如下图：

操作步骤如下：

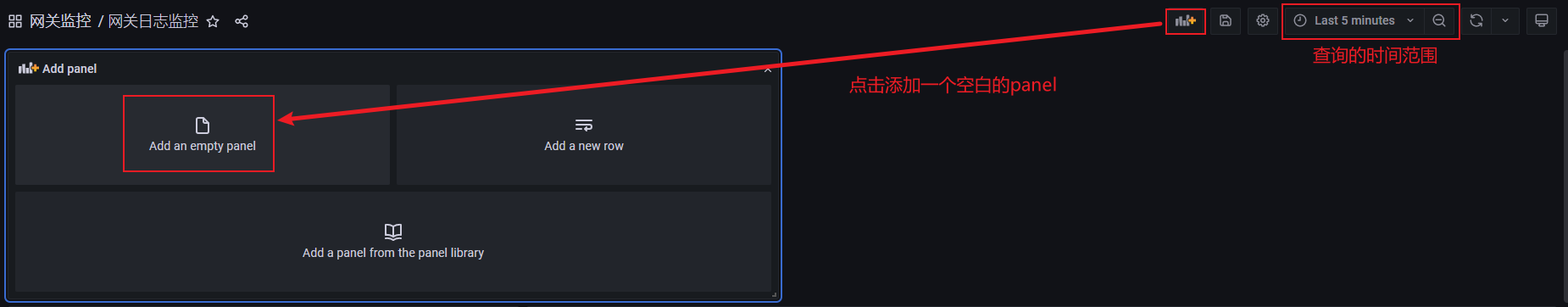

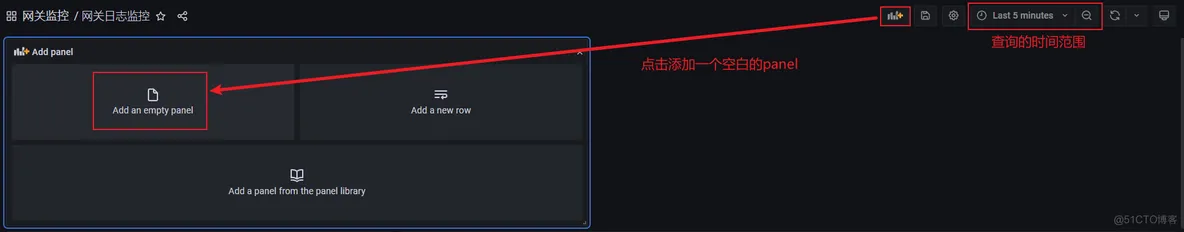

1> 添加一个空白的Panel

2> 绘制Panel展示数据

说明：

1> Panel面板数据展示方式，可以参看官方介绍  https://grafana.com/docs/grafana/v8.1/visualizations/

2> 关于展示数据的字体大小、颜色均可以通过改变对应的属性值修改

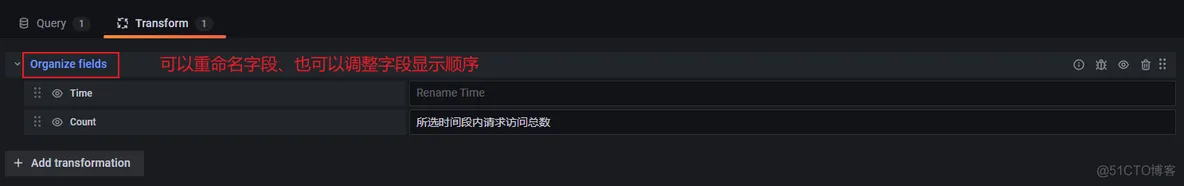

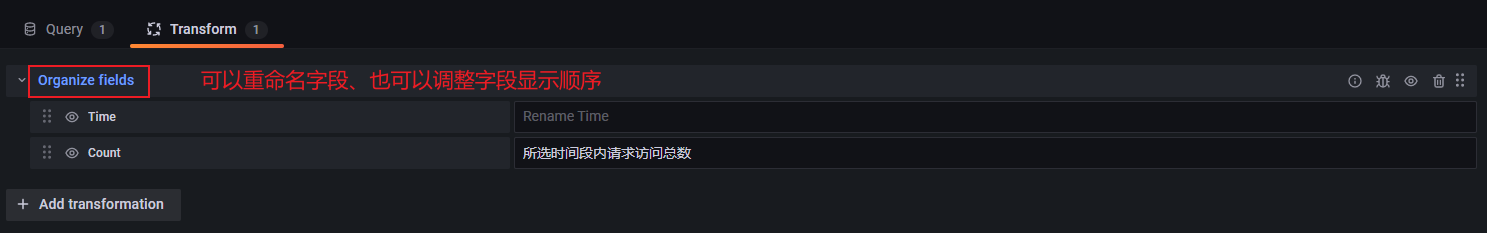

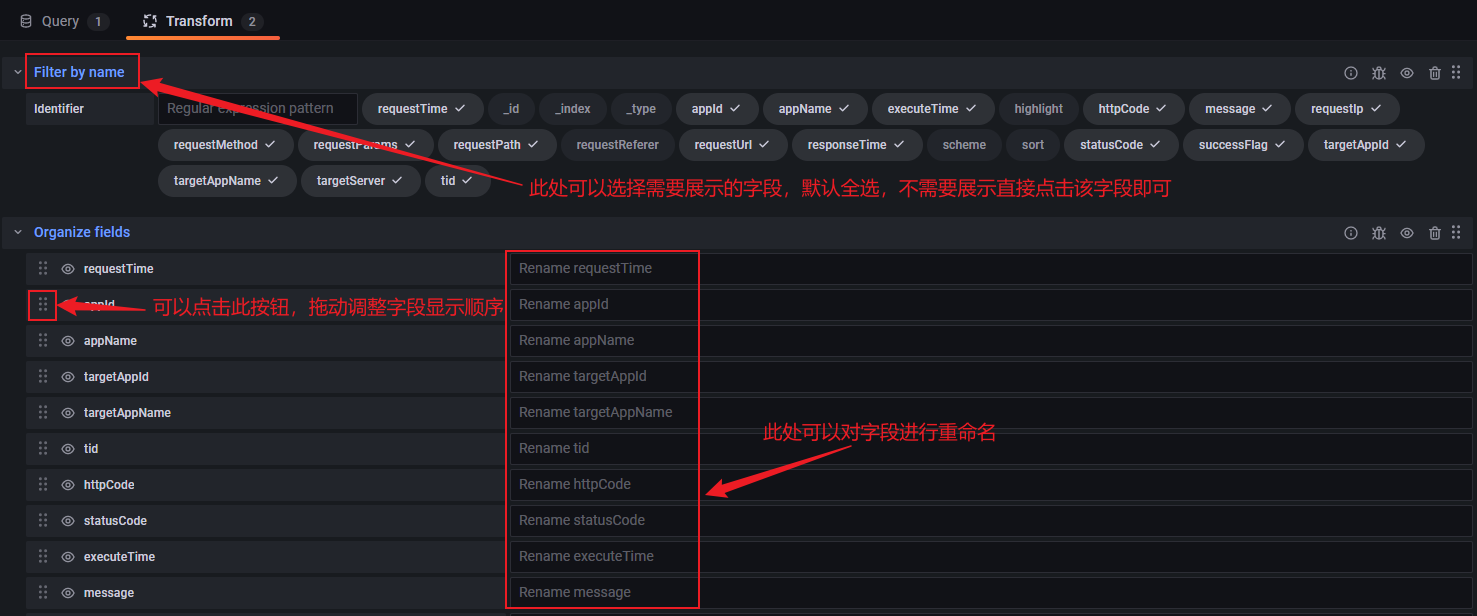

3> 对于字段名的修改，可以参考下图

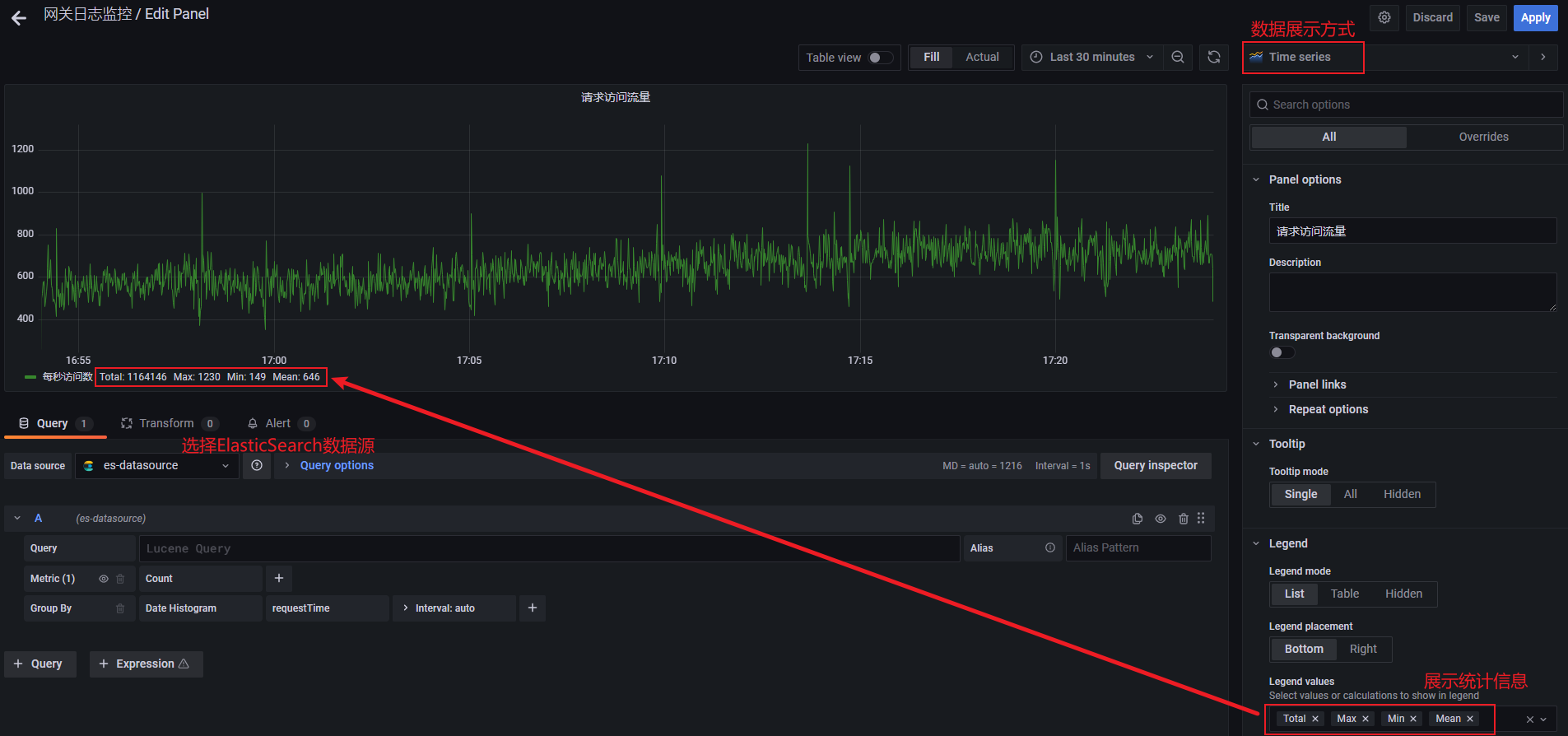

2.2、根据单一字段查看数据走势

例如：查询过去一定时间段内，请求的访问量

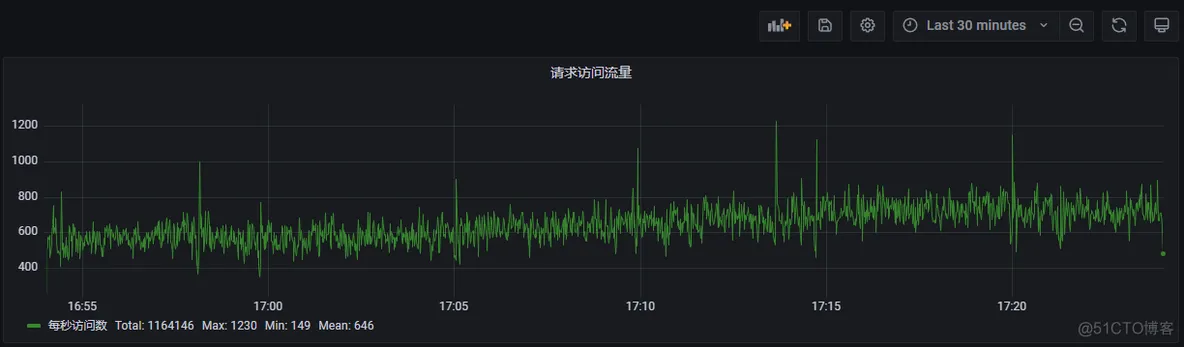

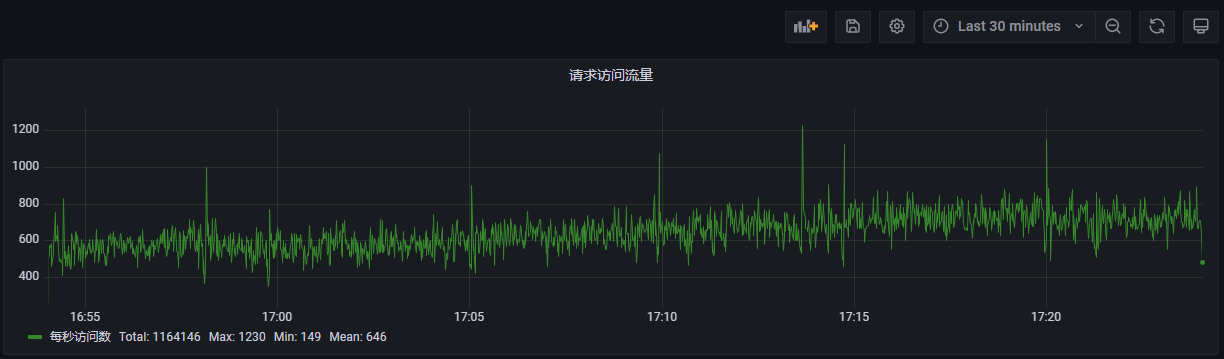

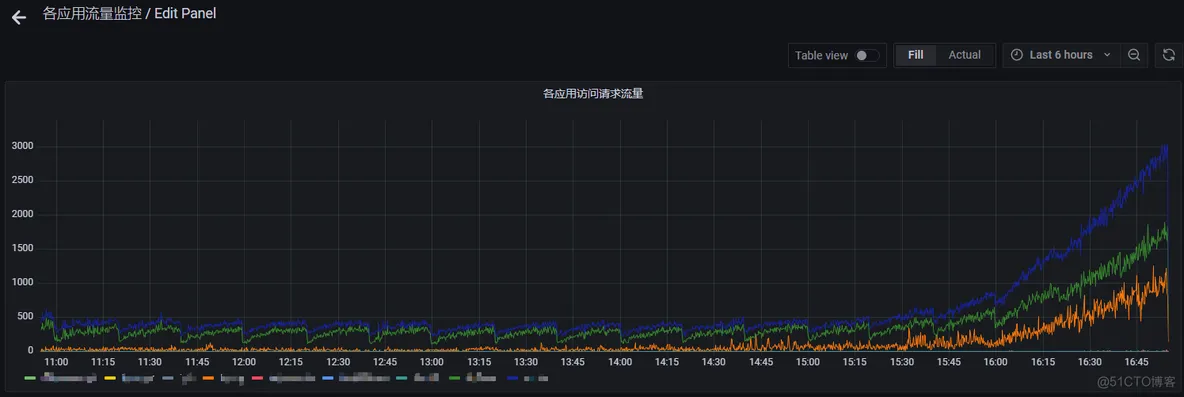

展示效果如下所示：

操作步骤如下：

1> 添加一个空白的Panel

2> 绘制Panel展示数据

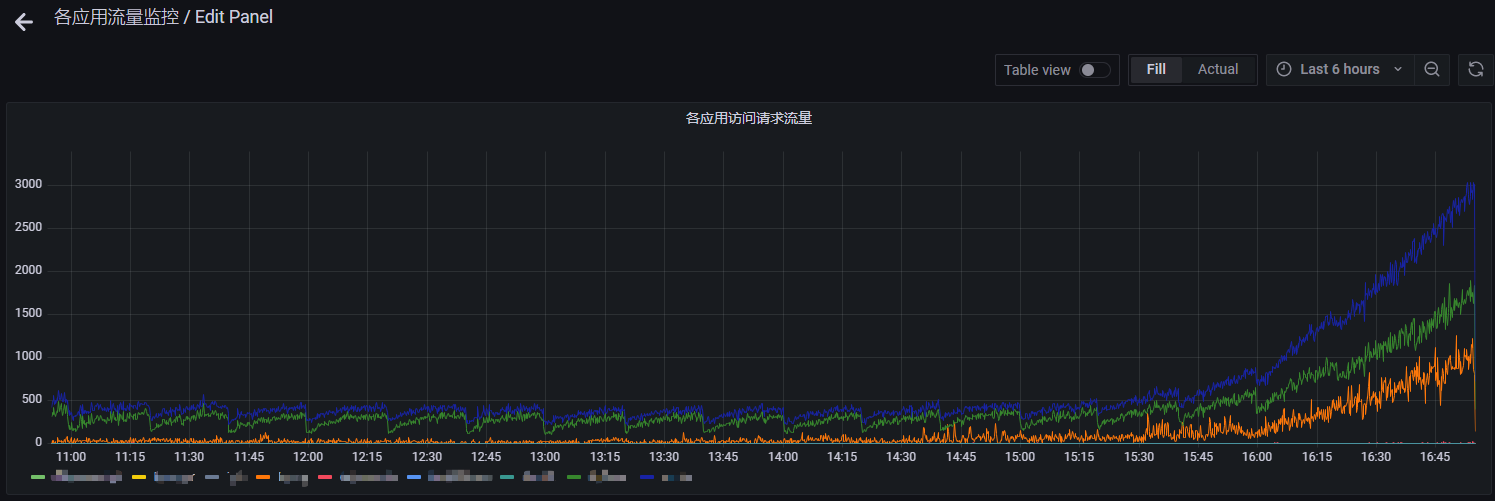

2.3、根据多个字段查看数据走势

例如：查询一定时间段内，各应用的访问流量

展示效果如下所示：

操作步骤如下：

1> 添加一个空白的Panel

2> 绘制Panel展示数据

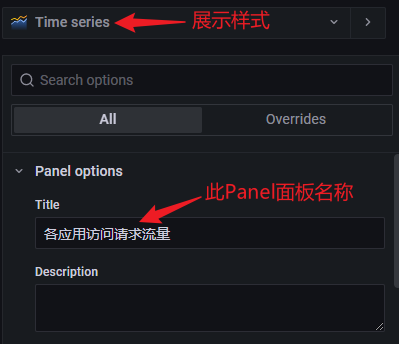

展示样式选择：

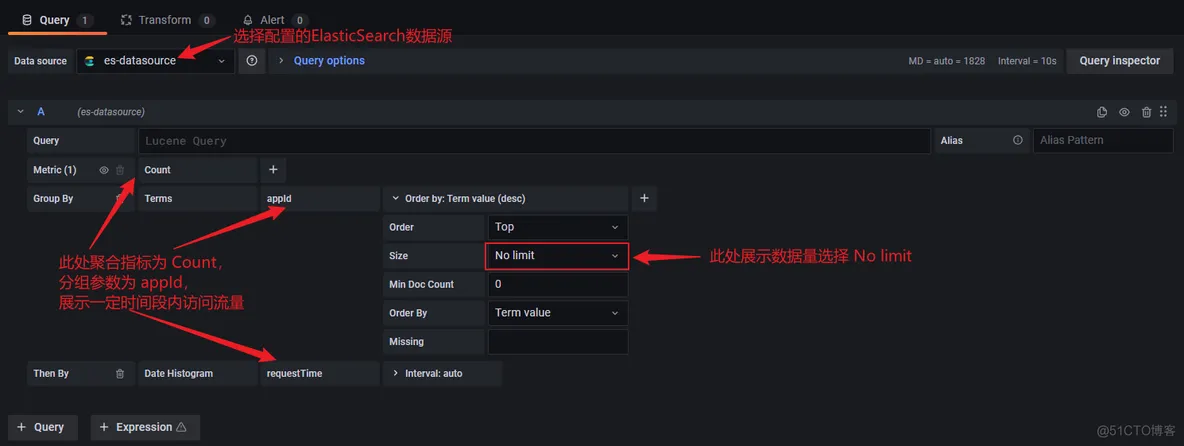

展示数据配置：

说明：

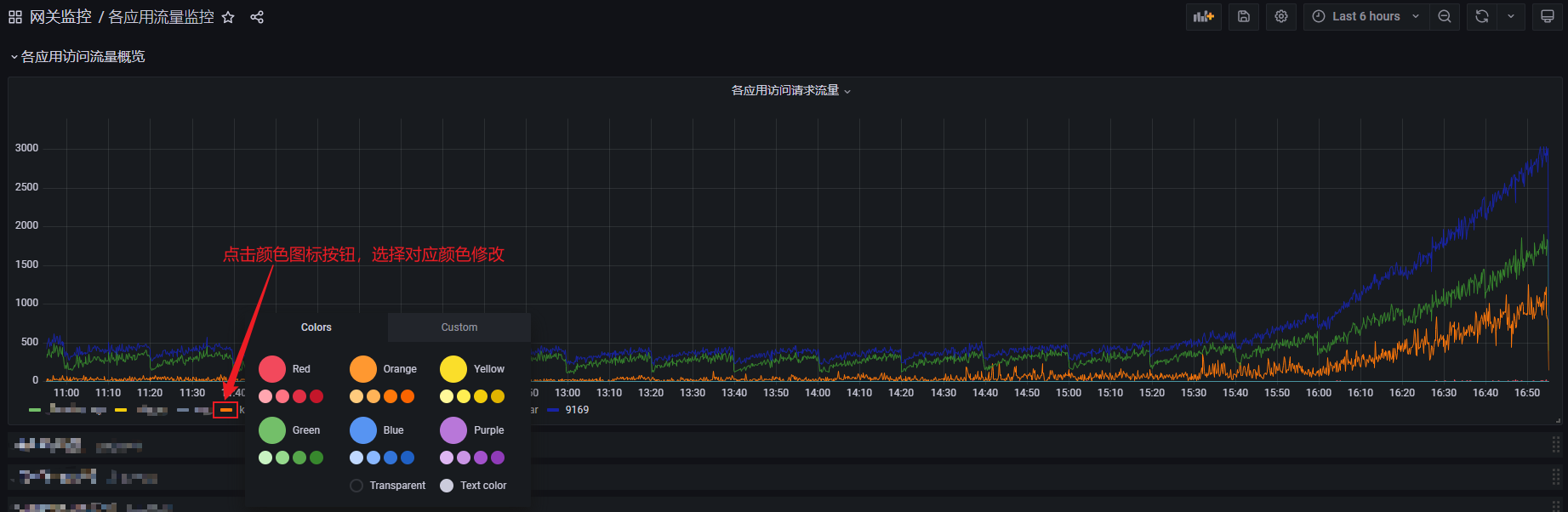

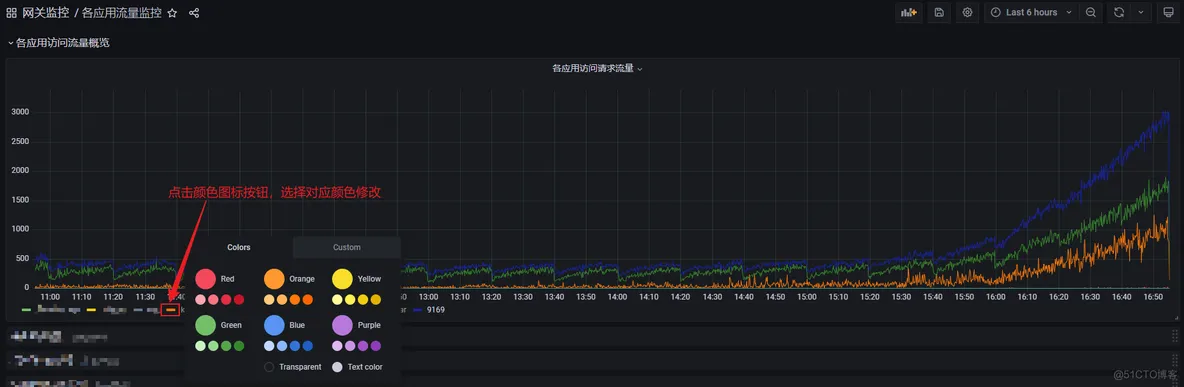

如果需要调整各个应用走势曲线的颜色，可以在展示效果页面上，点击要修改的应用对应的颜色，选择对应颜色即可，可参考下图：

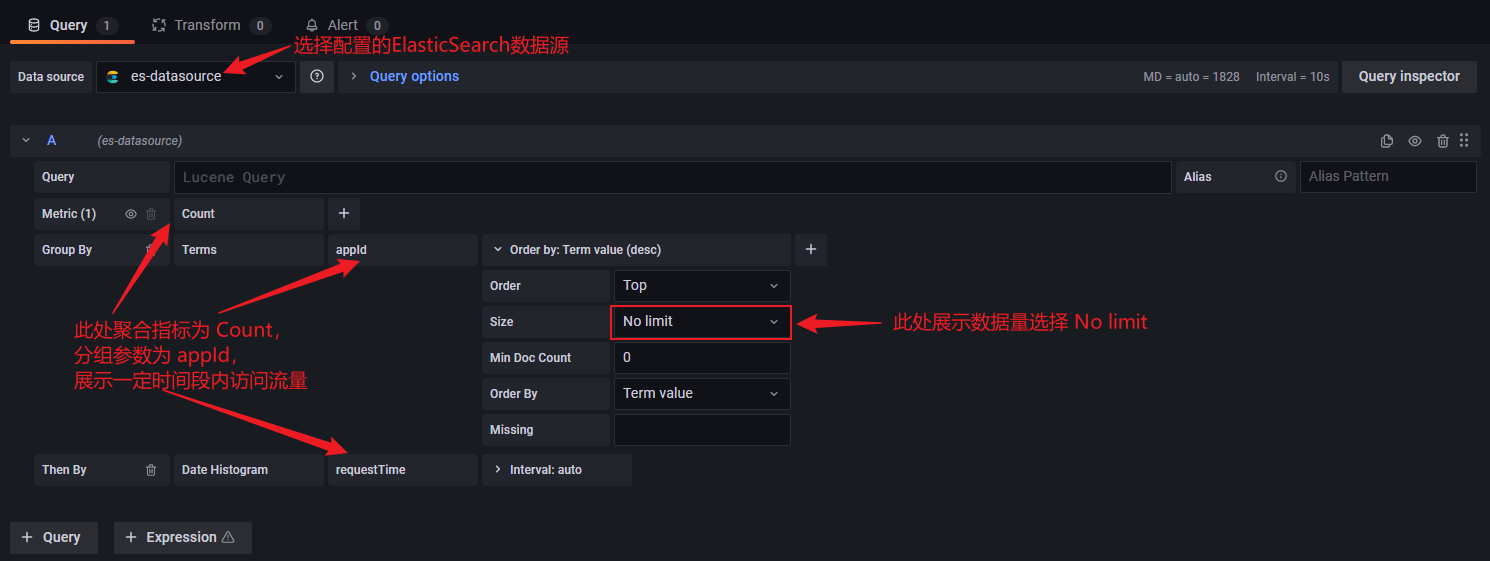

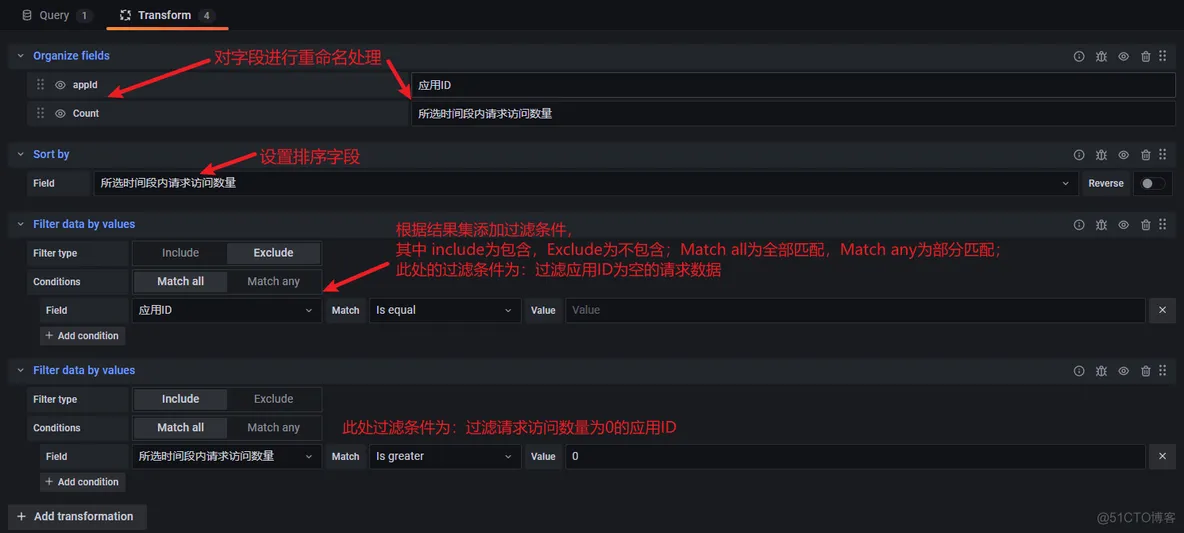

2.4、根据某一字段分组汇总展示

例如：根据应用ID分组展示选定时间段内的请求数据

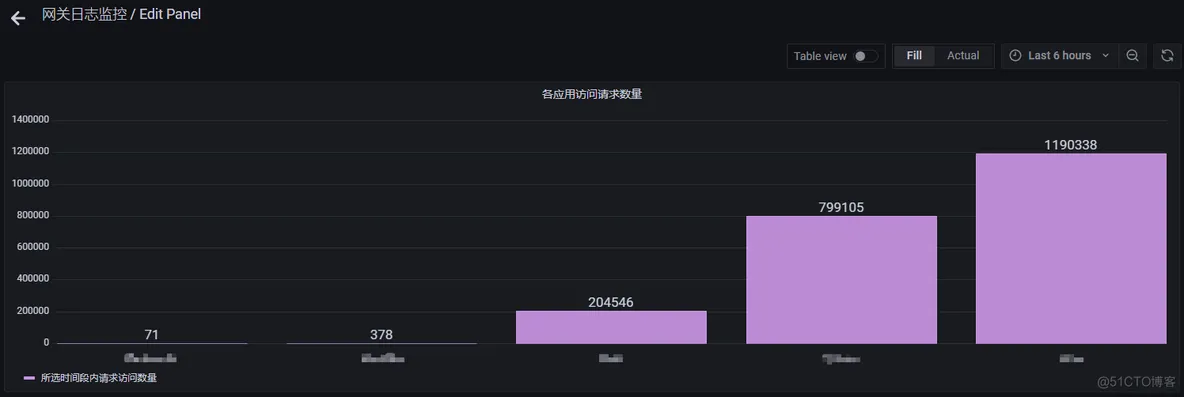

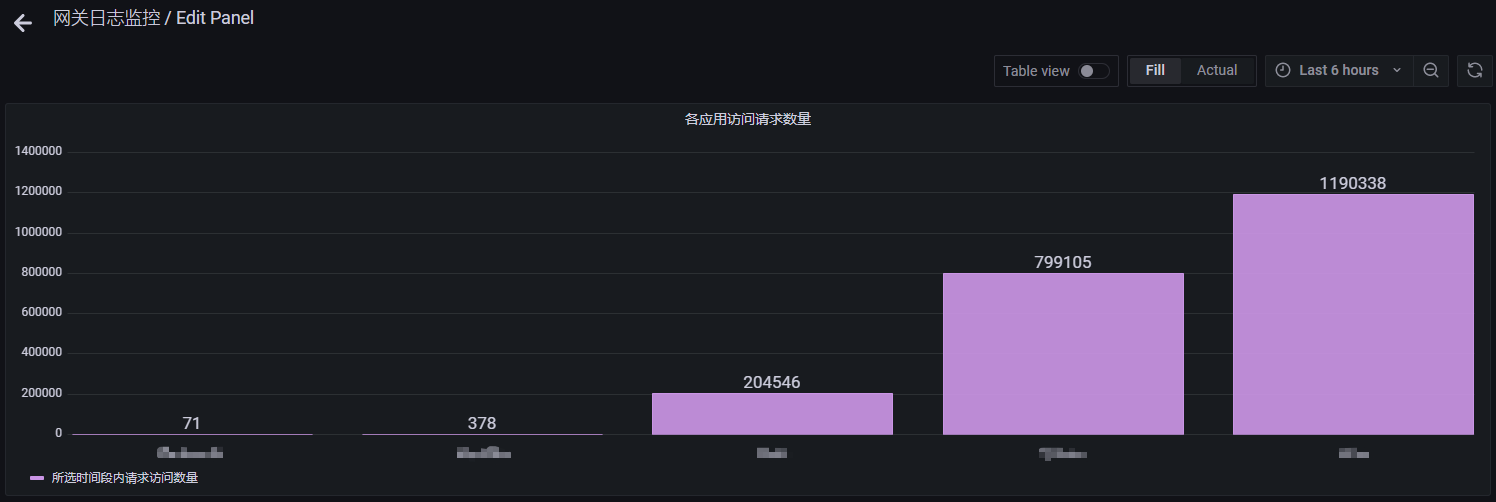

展示效果如下所示：

操作步骤如下：

1> 添加一个空白的Panel

2> 绘制Panel展示数据

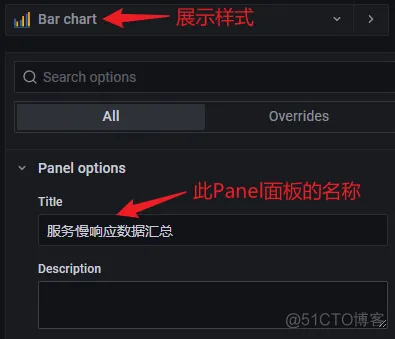

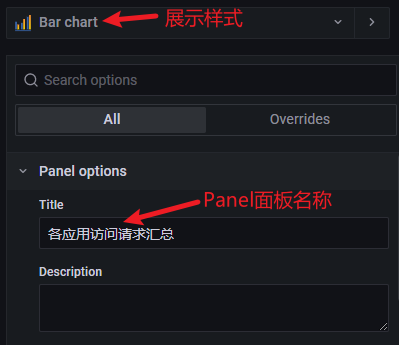

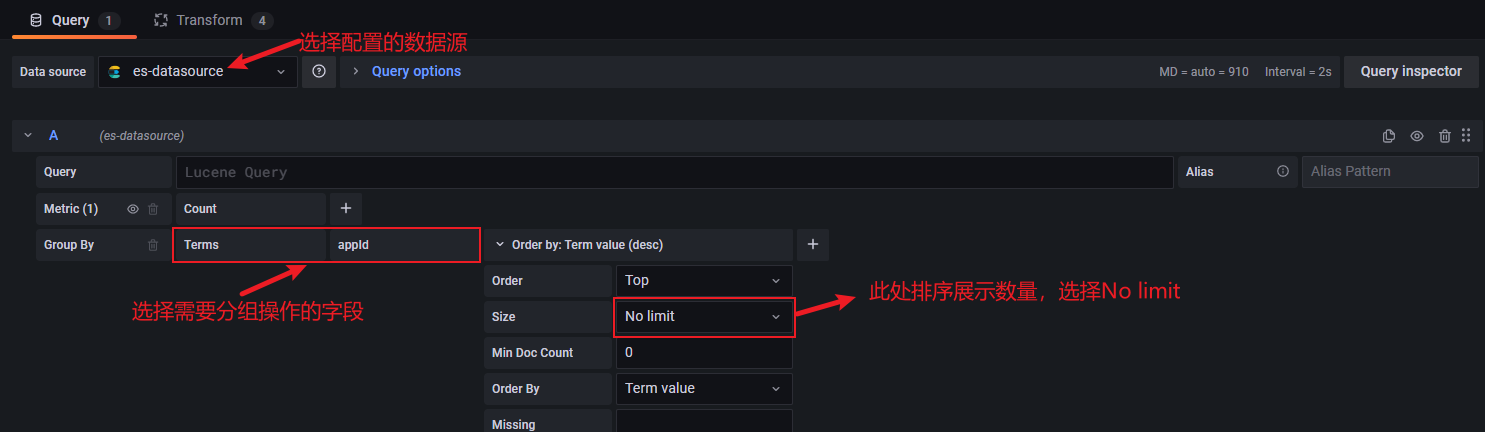

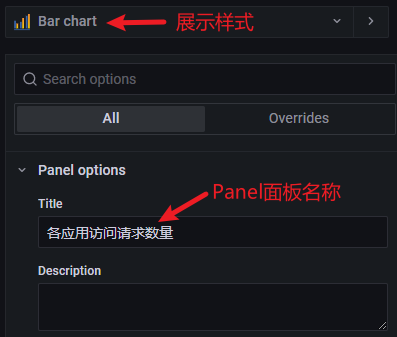

展示样式选择：

展示数据配置：

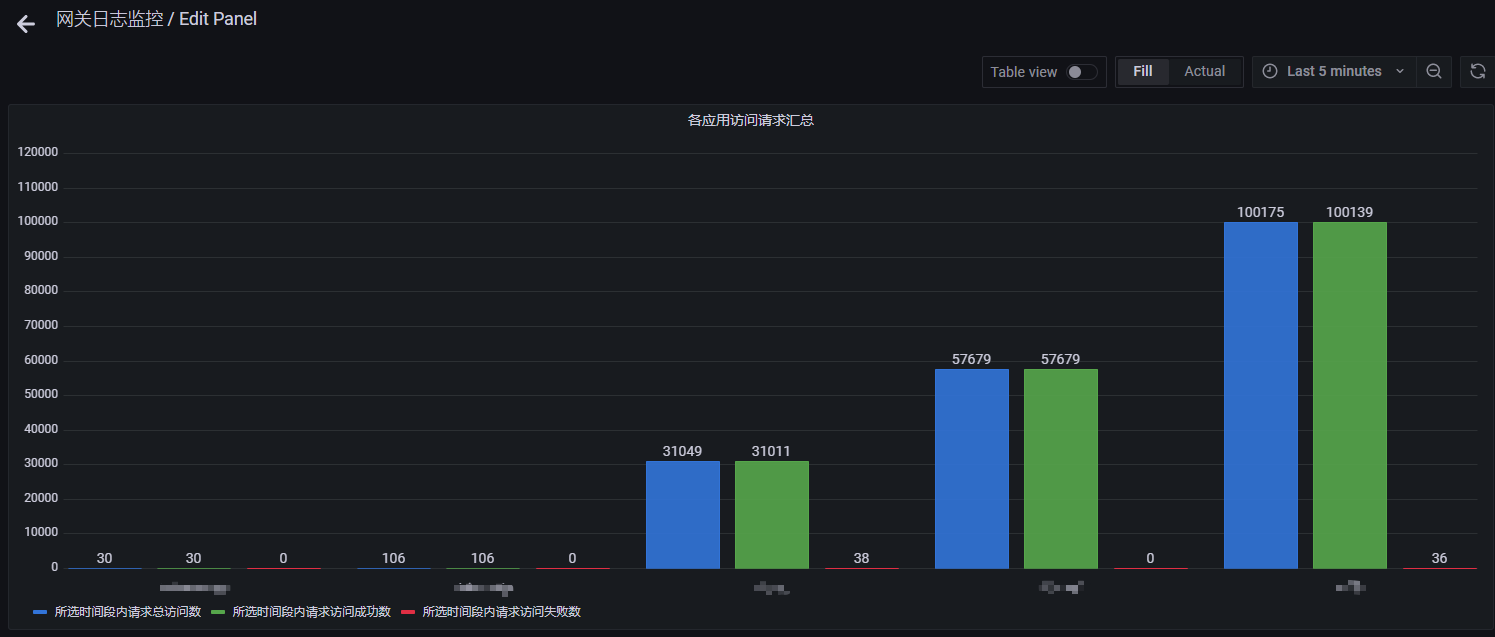

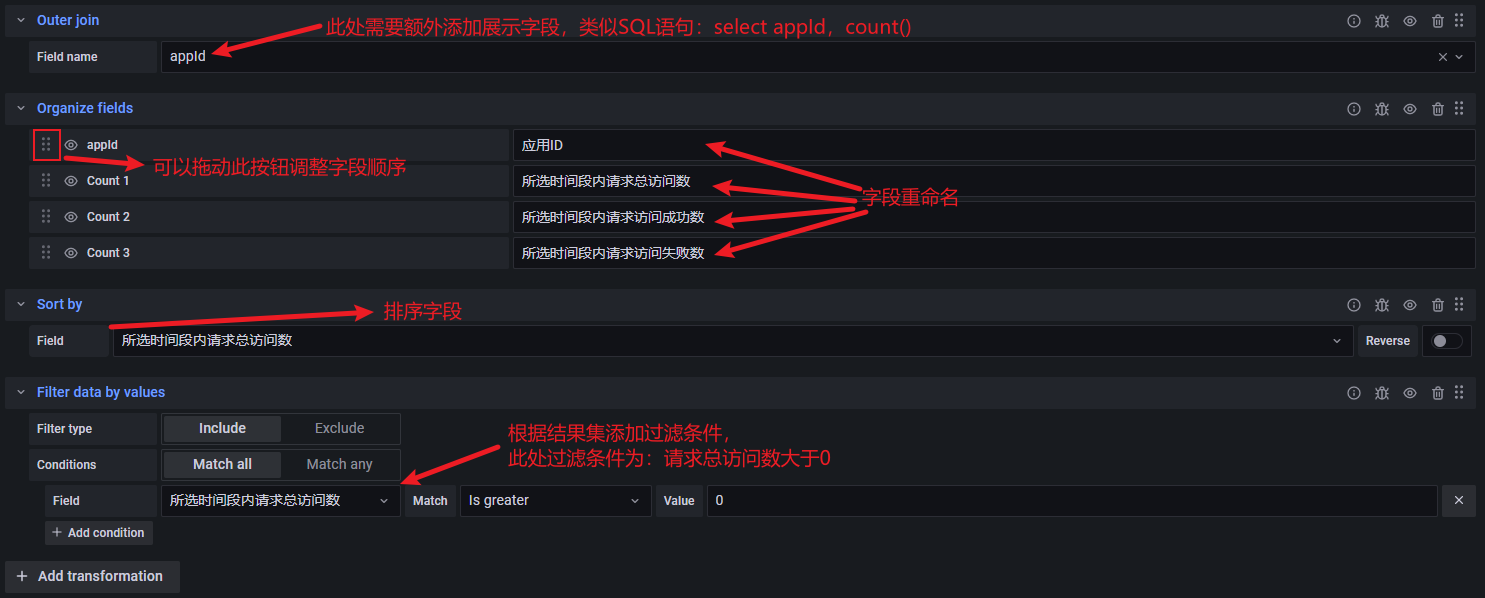

2.5、根据不同条件同时展示多个柱状图

例如：展示在所选时间段内访问的总请求数，访问成功的请求数，访问失败的请求数(这里的判断条件根据字段 successFlag)

展示效果如下：

操作步骤如下：

1> 添加一个空白的Panel

2> 绘制Panel展示数据

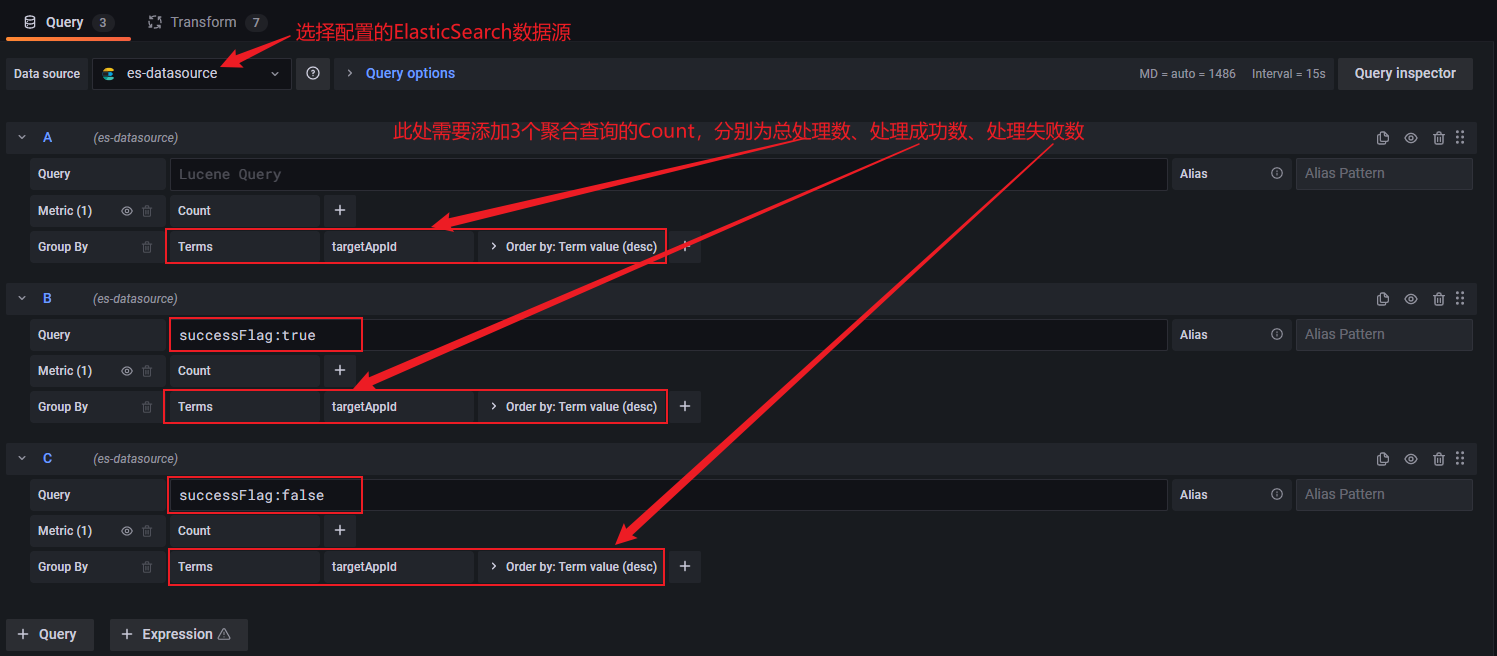

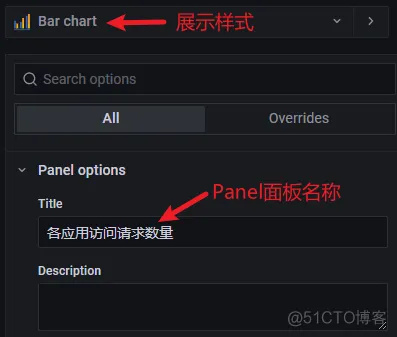

展示样式选择：

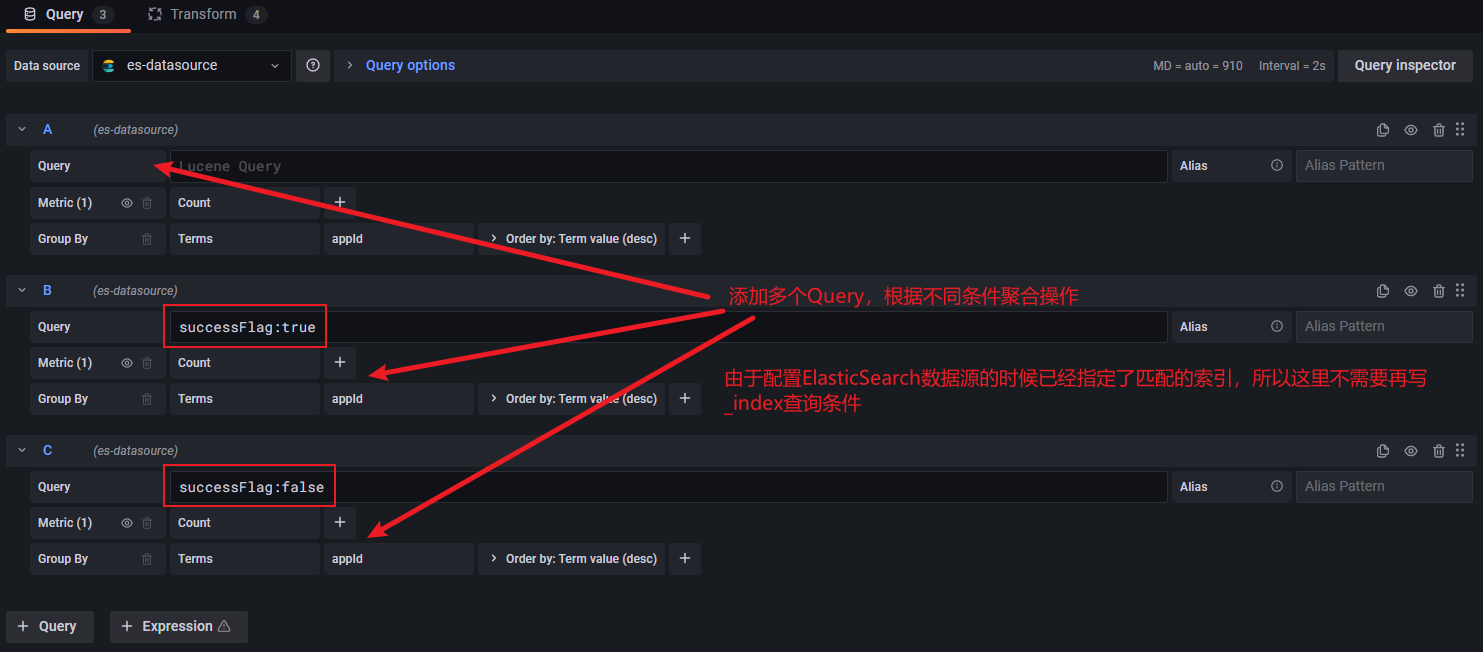

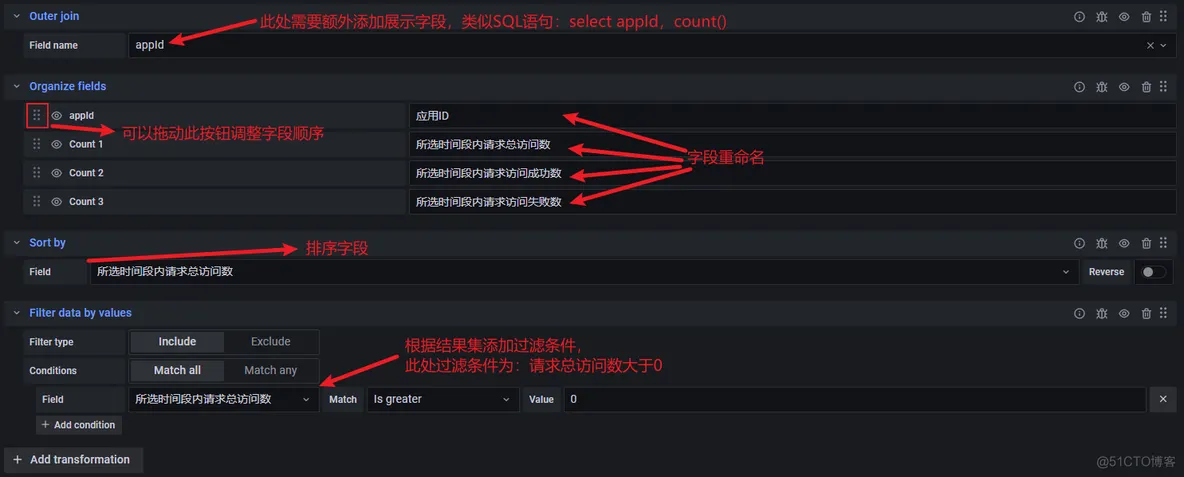

展示数据配置：

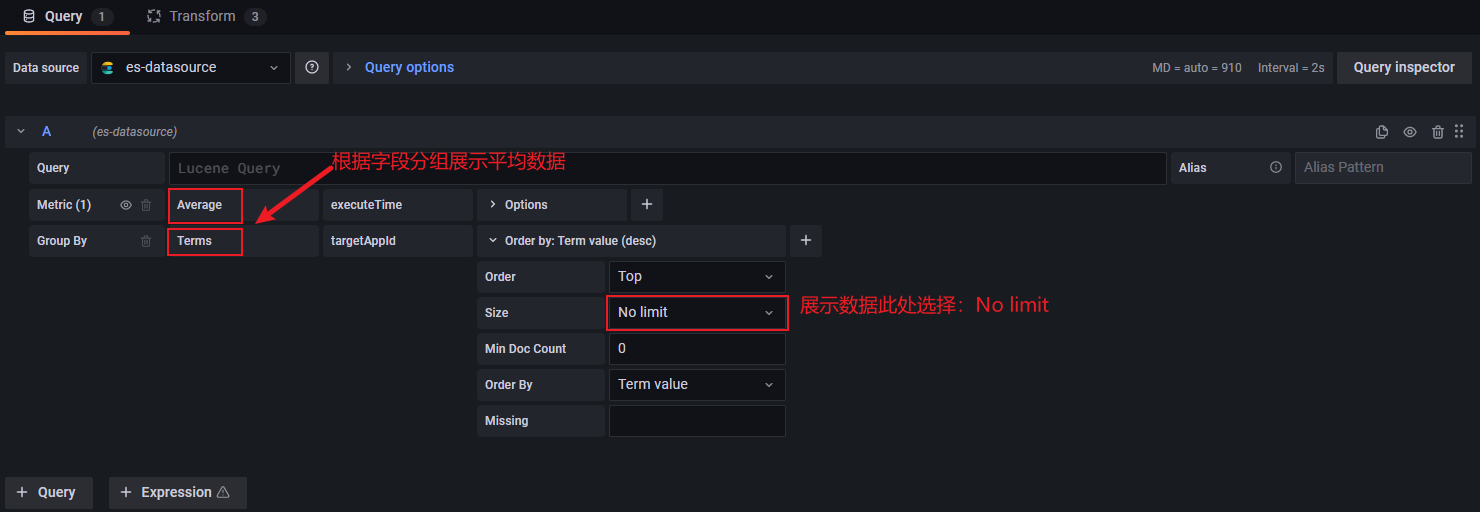

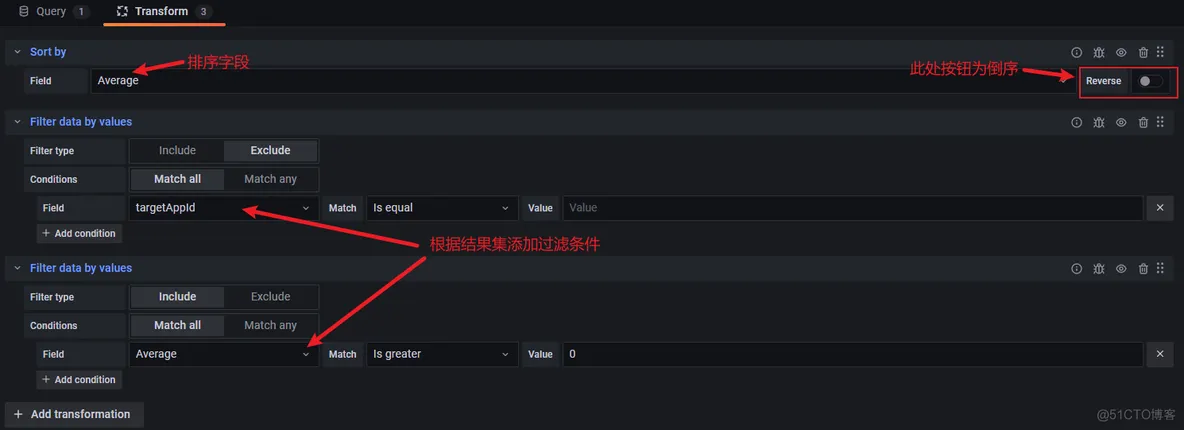

2.6、根据某一字段展示平均数据

例如：展示所选时间段内服务的平均执行时间

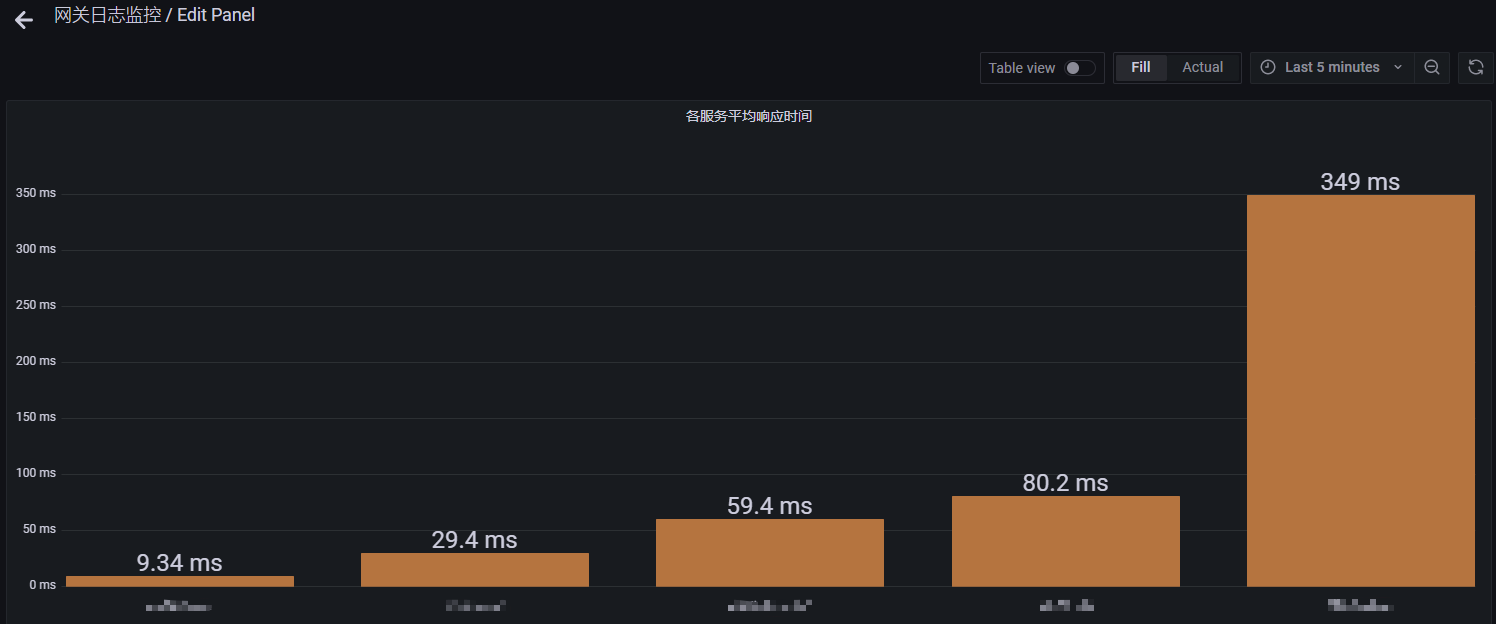

展示效果如下所示：

操作步骤如下：

1> 添加一个空白的Panel

2> 绘制Panel展示数据

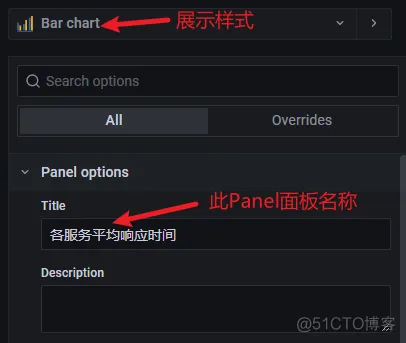

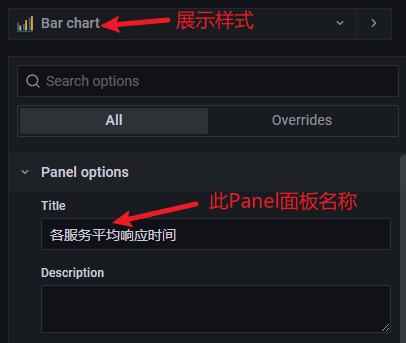

展示样式选择：

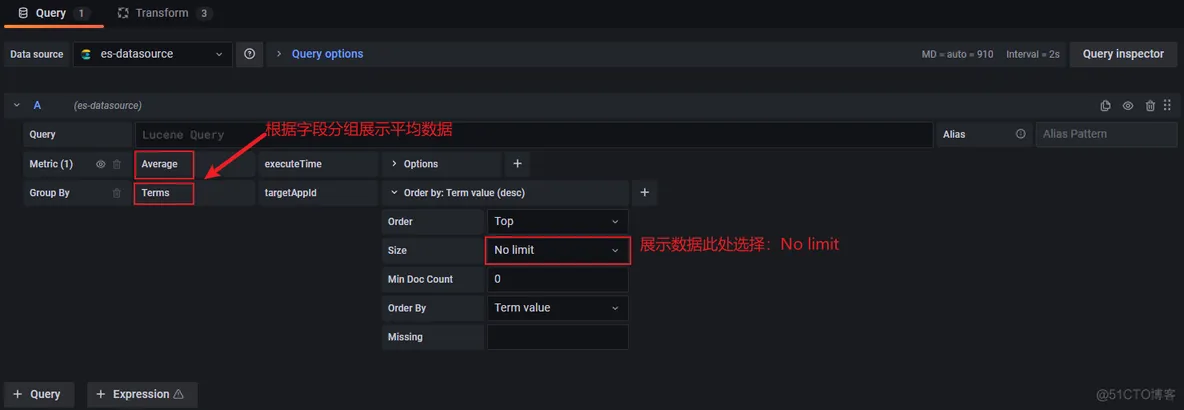

展示数据配置：

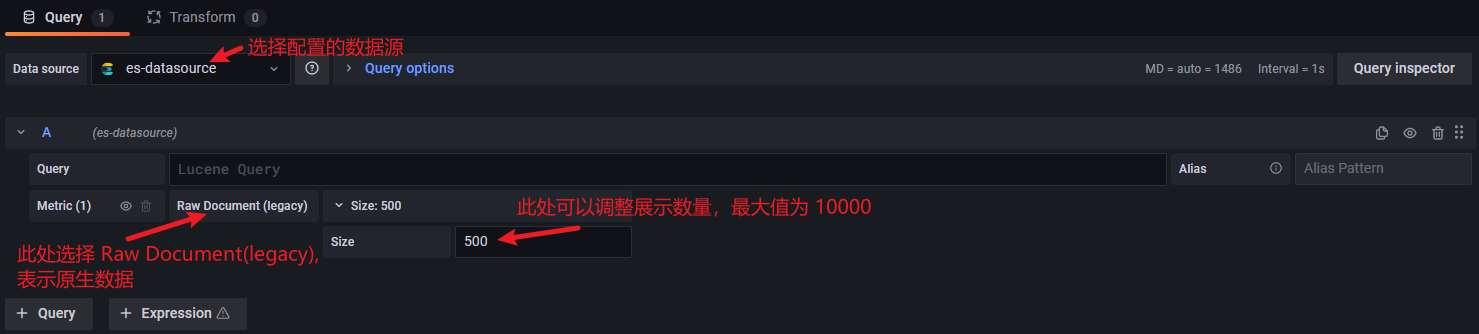

2.7、列表展示ElasticSearch原生数据

例如：展示kibana中当前索引数据，这里以两种方式展示：

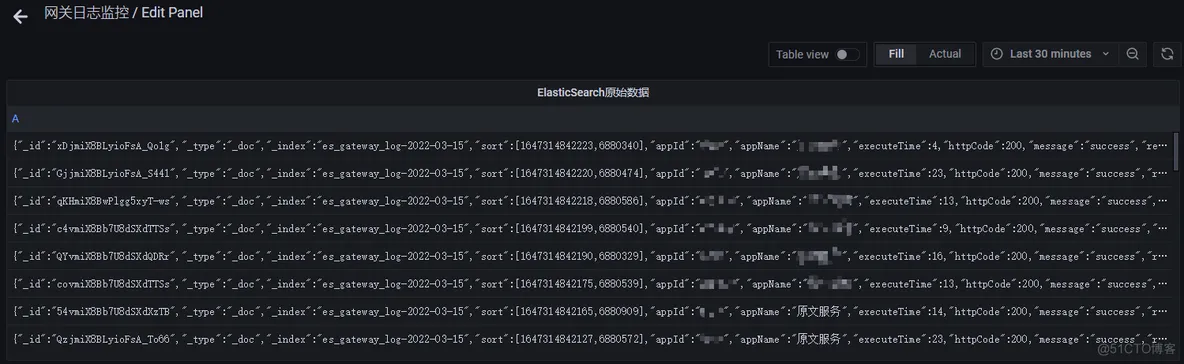

方式1：展示ElasticSearch原始数据

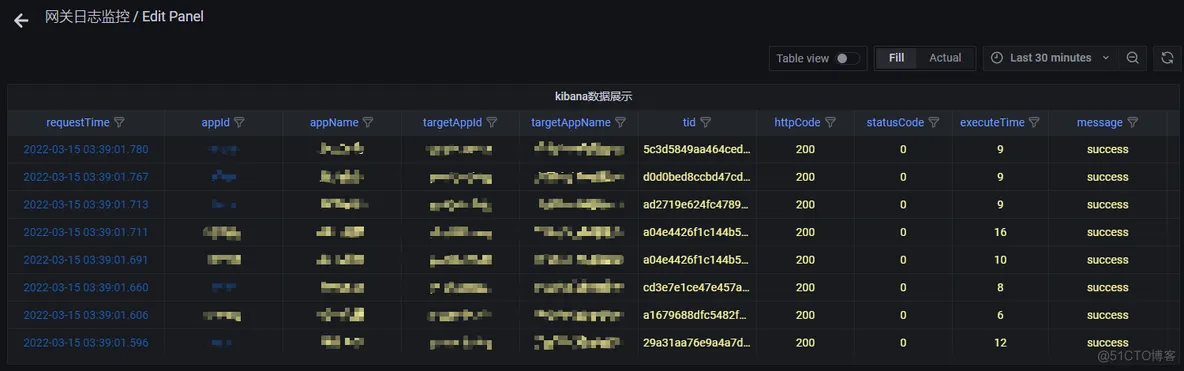

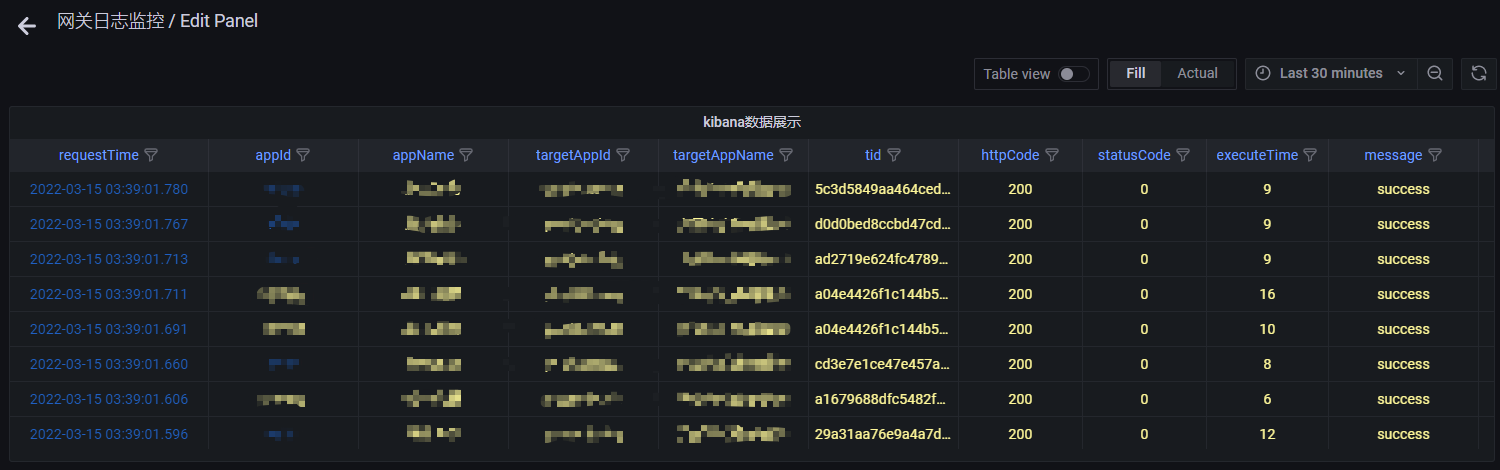

展示效果如下所示：

操作步骤如下：

1> 添加一个空白的Panel

2> 绘制Panel展示数据

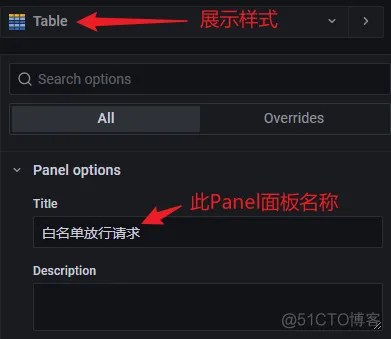

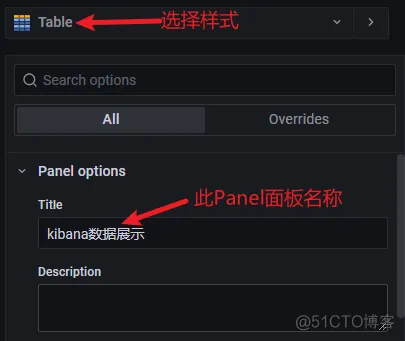

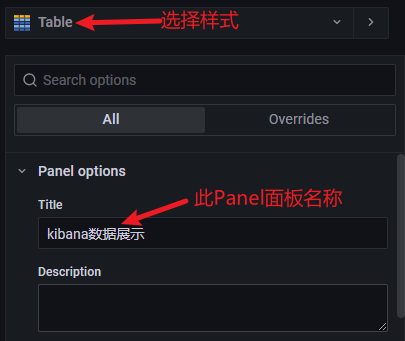

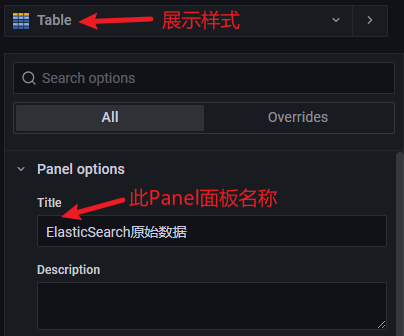

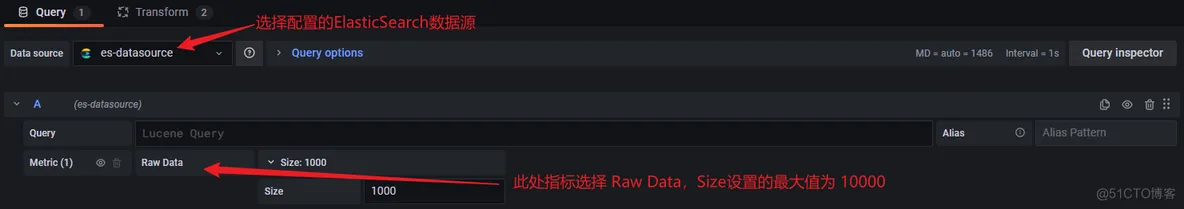

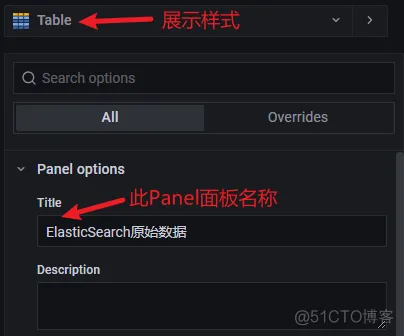

展示样式选择：

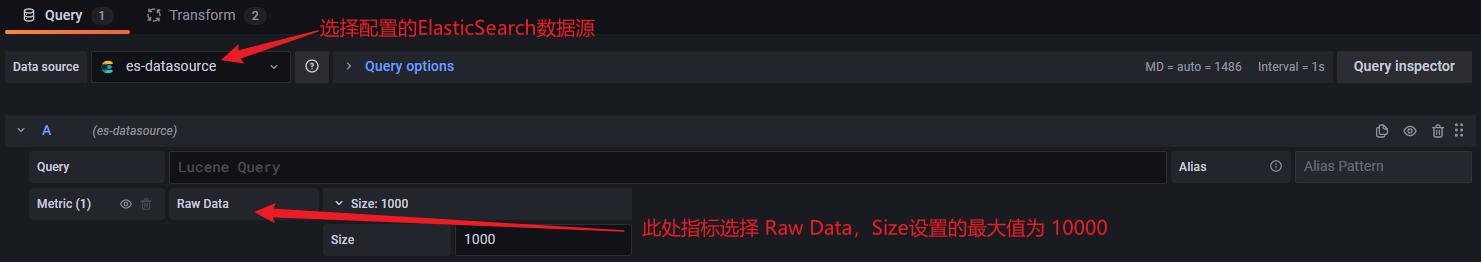

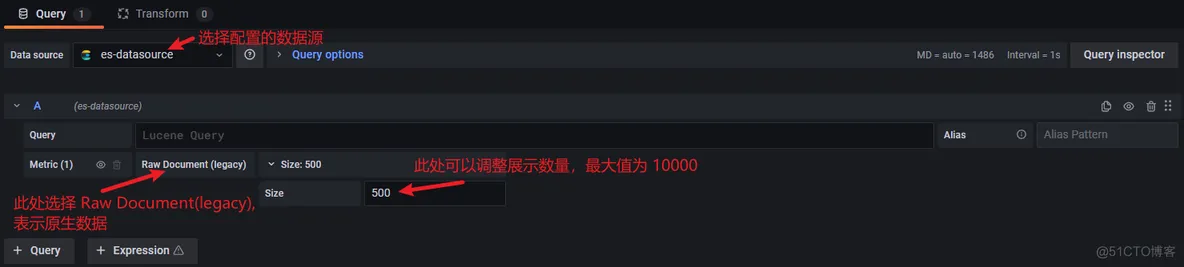

展示数据配置：

方式2：可选择字段展示ElasticSearch原生数据

展示效果如下所示：

操作步骤如下：

1> 添加一个空白的Panel

2> 绘制Panel展示数据

展示样式选择：

展示数据配置：

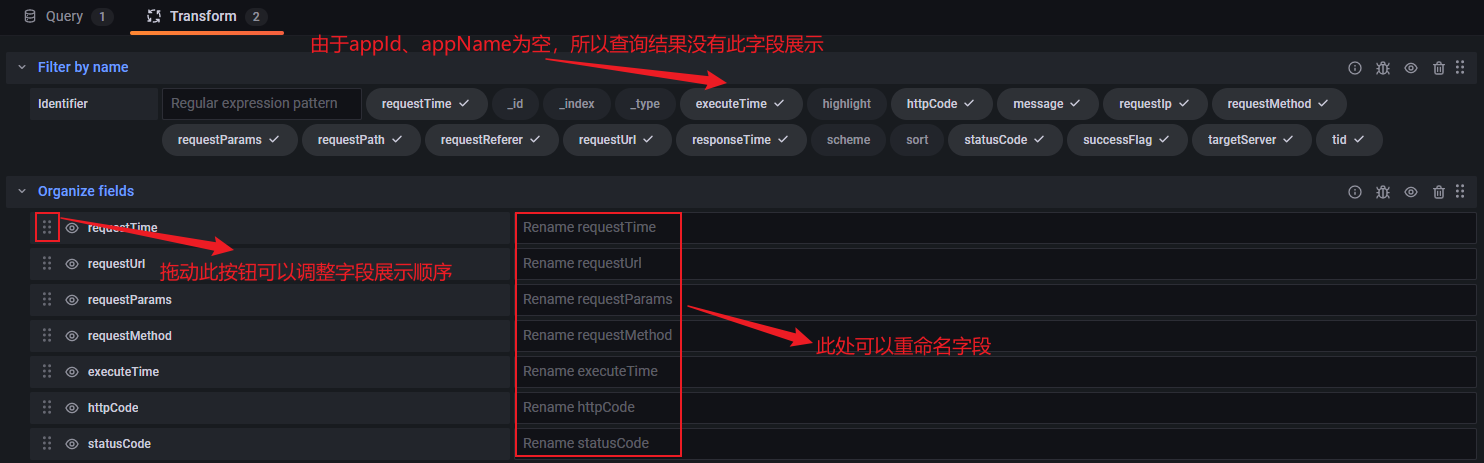

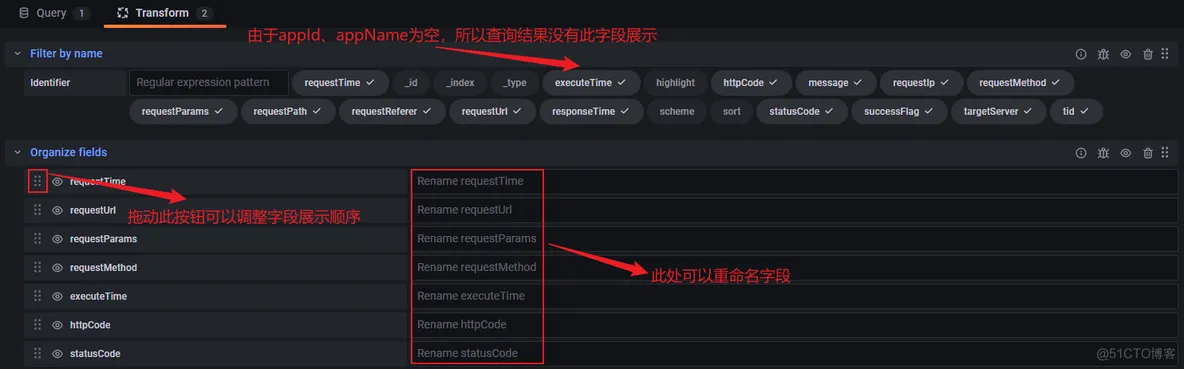

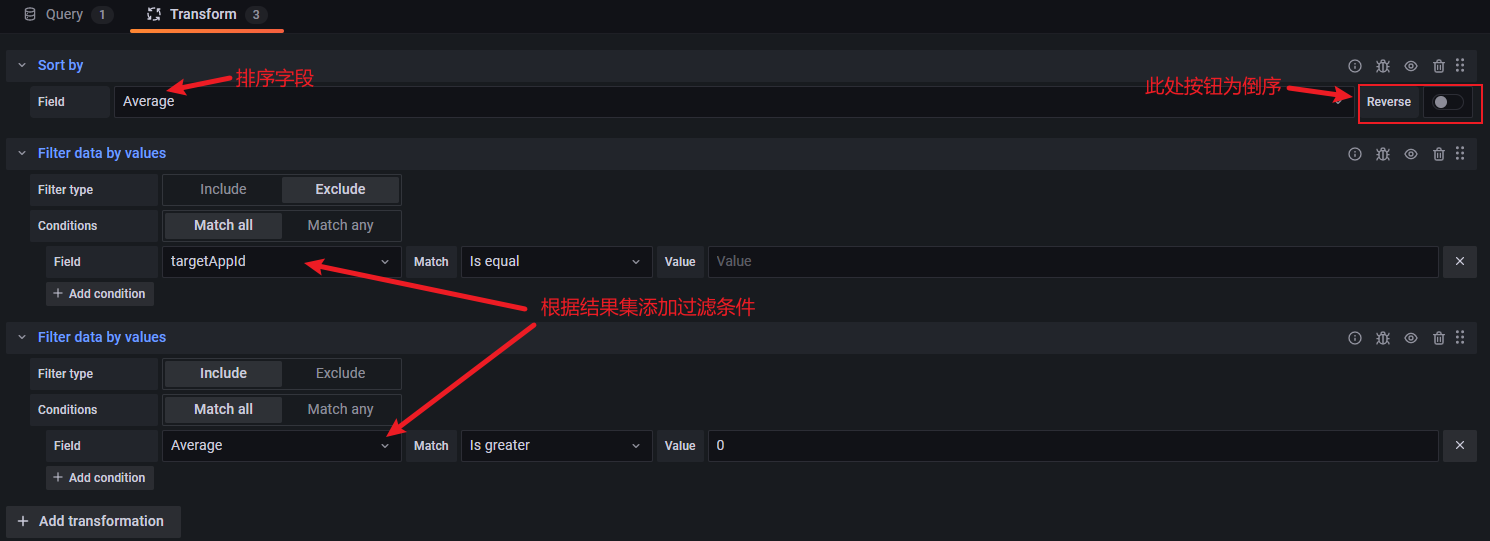

2.8、多条件查询其中某一字段不为空

例如：分组展示服务执行时间大于2秒的请求数据

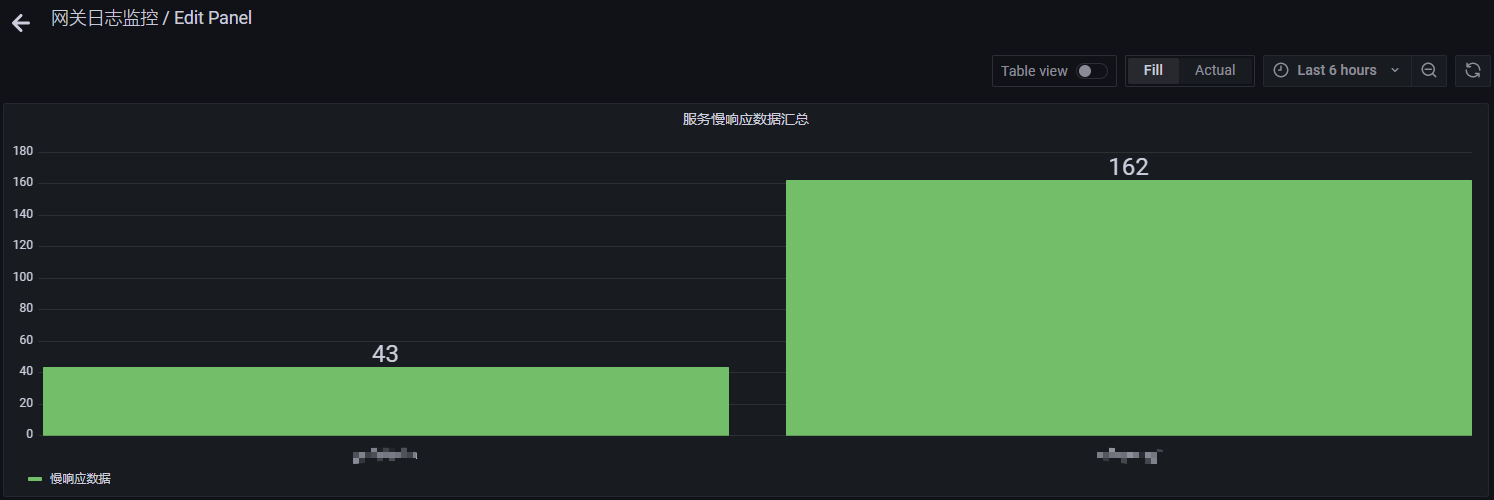

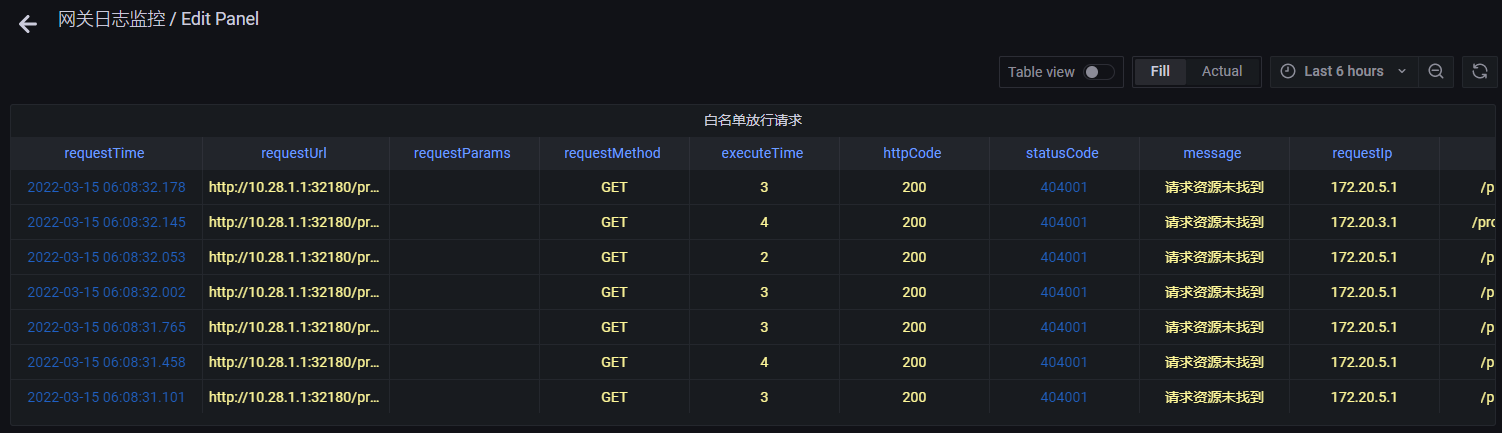

展示效果如下所示：

操作步骤如下：

1> 添加一个空白的Panel

2> 绘制Panel展示数据

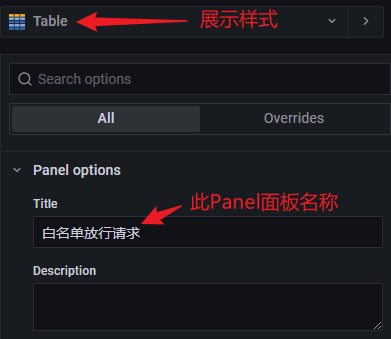

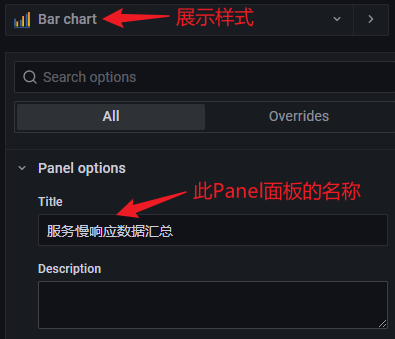

展示样式选择：

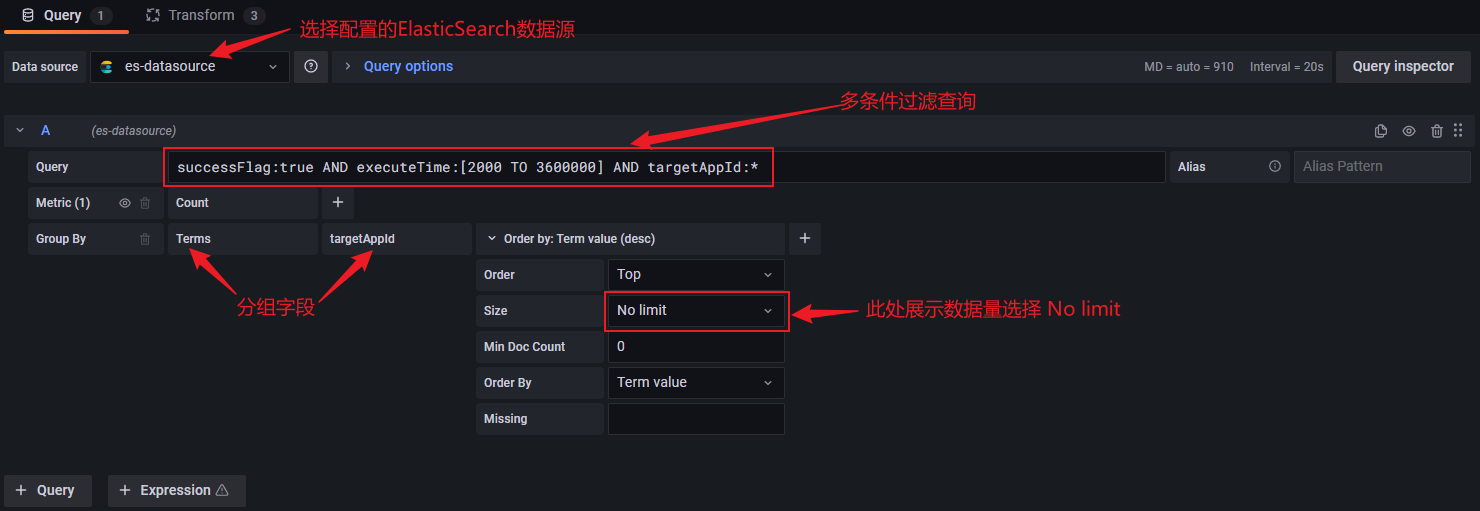

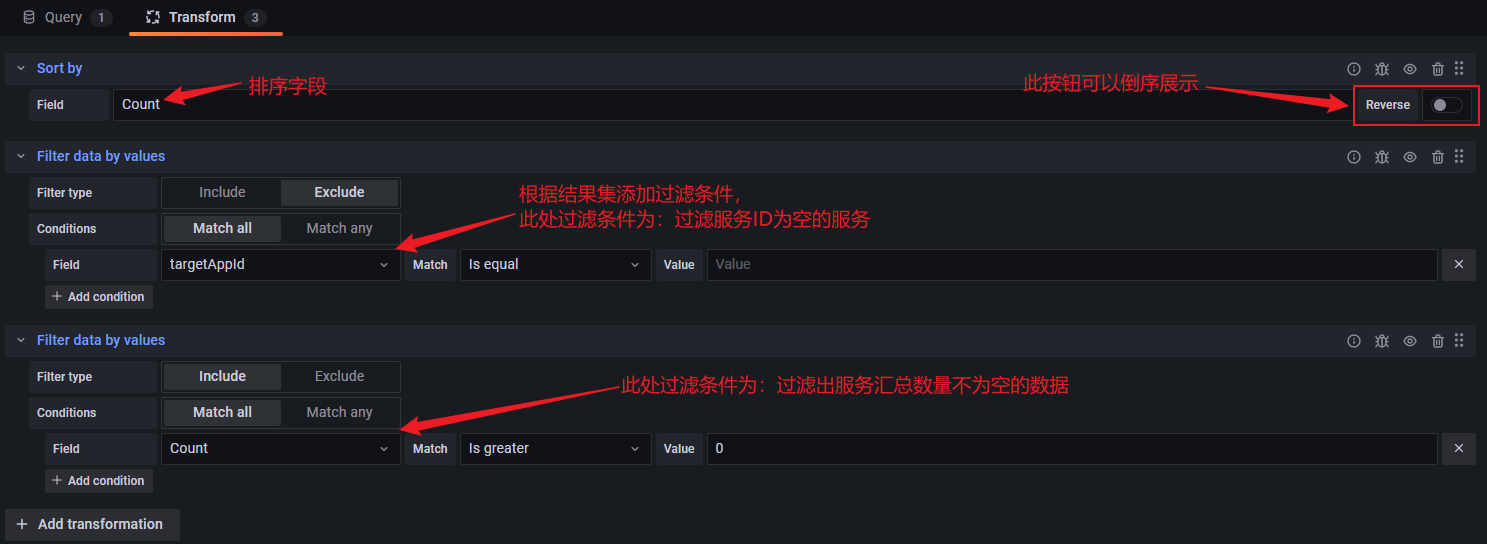

展示数据配置：

说明：

当前ElasticSearch7.6.2版本对应的Lucene版本为8.4.0，关于Lucene的查询语法，可参见官方文档：

 https://lucene.apache.org/core/8_11_1/queryparser/org/apache/lucene/queryparser/classic/package-summary.html#package_description

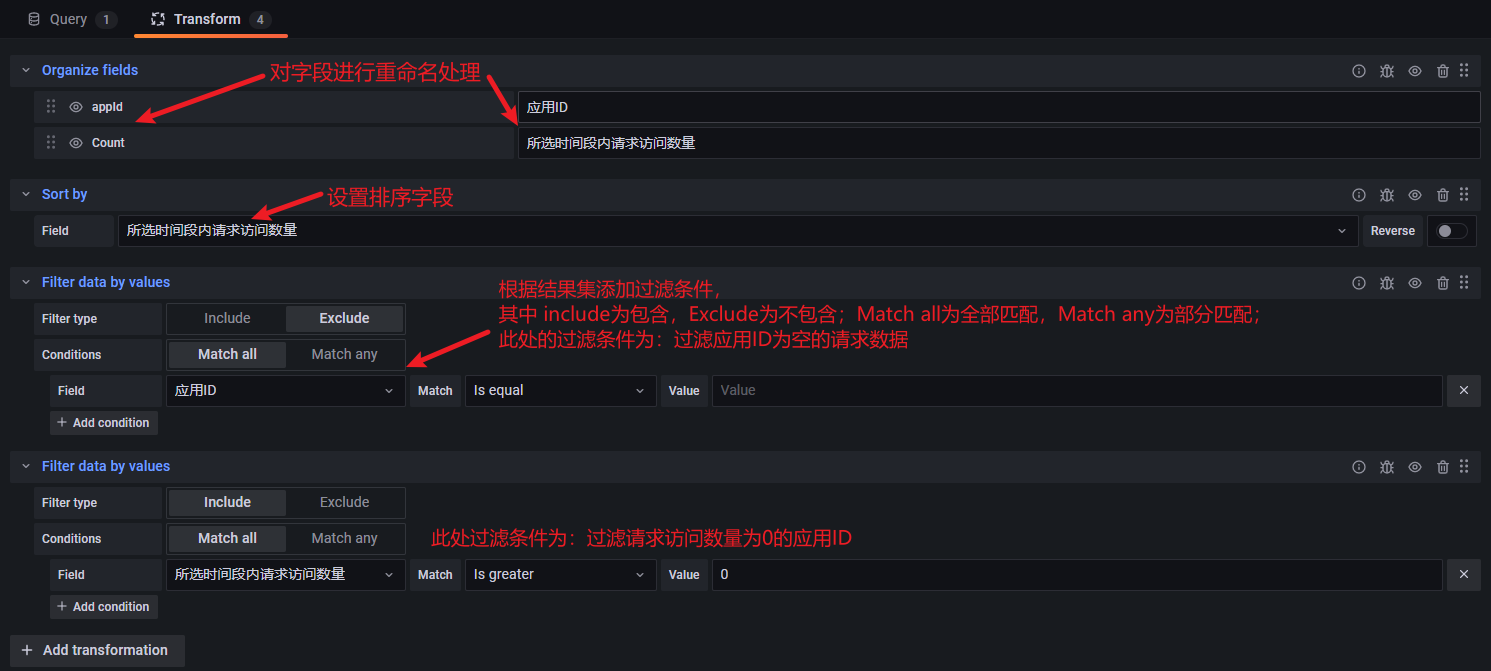

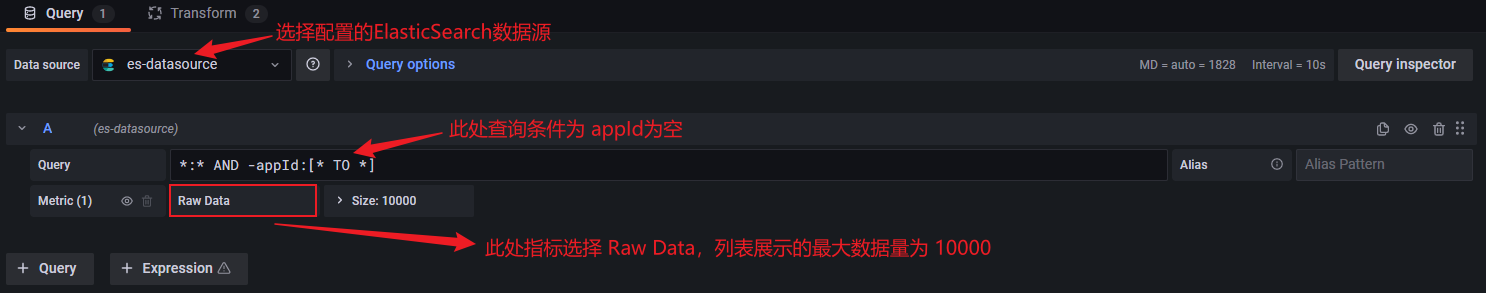

2.9、查询字段为空的数据

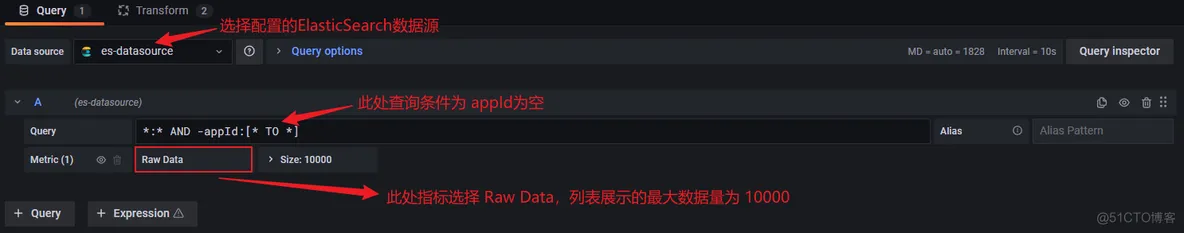

例如：由于在ElasticSearch存储的数据包含有appId为空的数据，所以需要将这部分数据查询出来，同时因为这部分数据的appId和appName值为空，所以查询出来的数据不会包含这些字段值。

展示效果如下所示：

操作步骤如下：

1> 添加一个空白的Panel

2> 绘制Panel展示数据

展示样式选择：

展示数据配置：

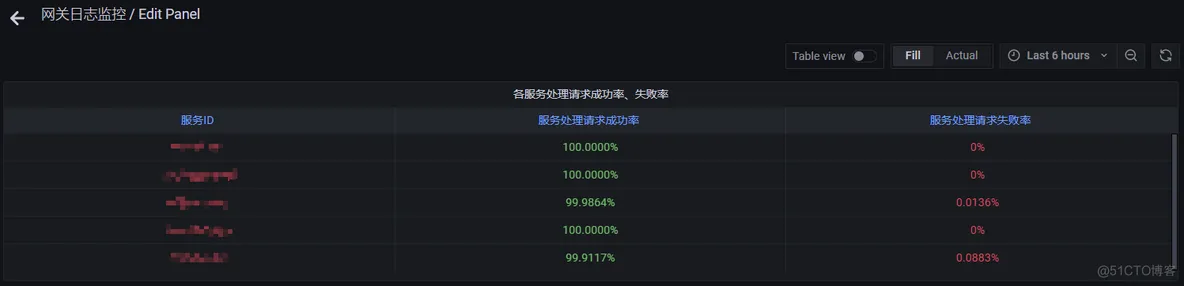

2.10、计算成功率、失败率

例如：计算在一定时间段内，服务处理请求的成功率和失败率(这里以successFlag字段作为筛选条件)

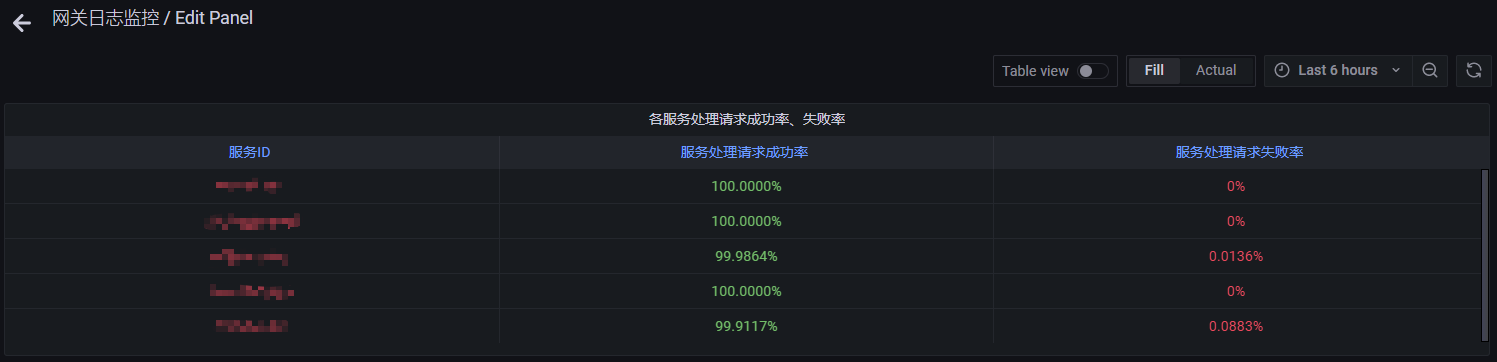

展示效果如下所示：

操作步骤如下：

1> 添加一个空白的Panel

2> 绘制Panel展示数据

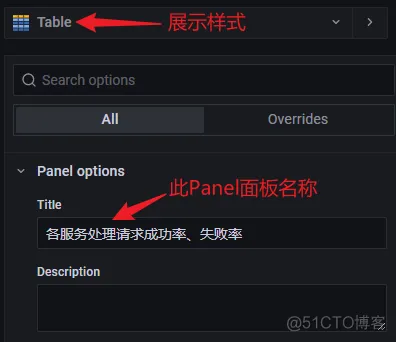

展示样式选择：

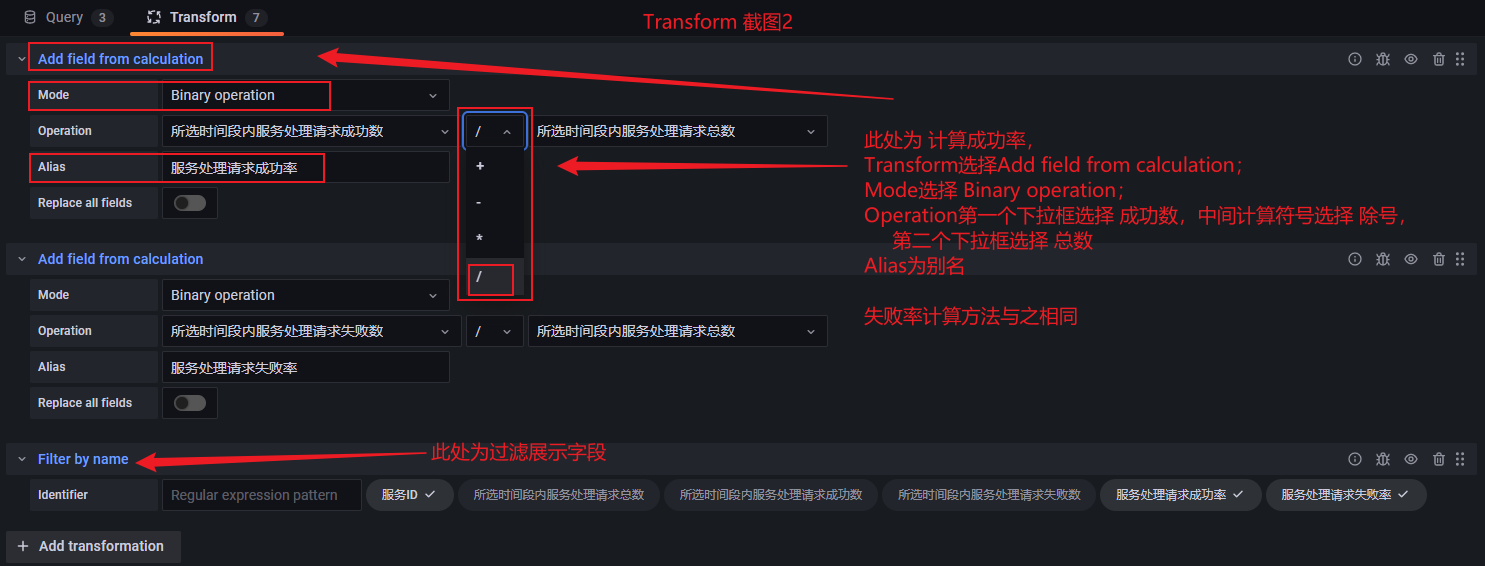

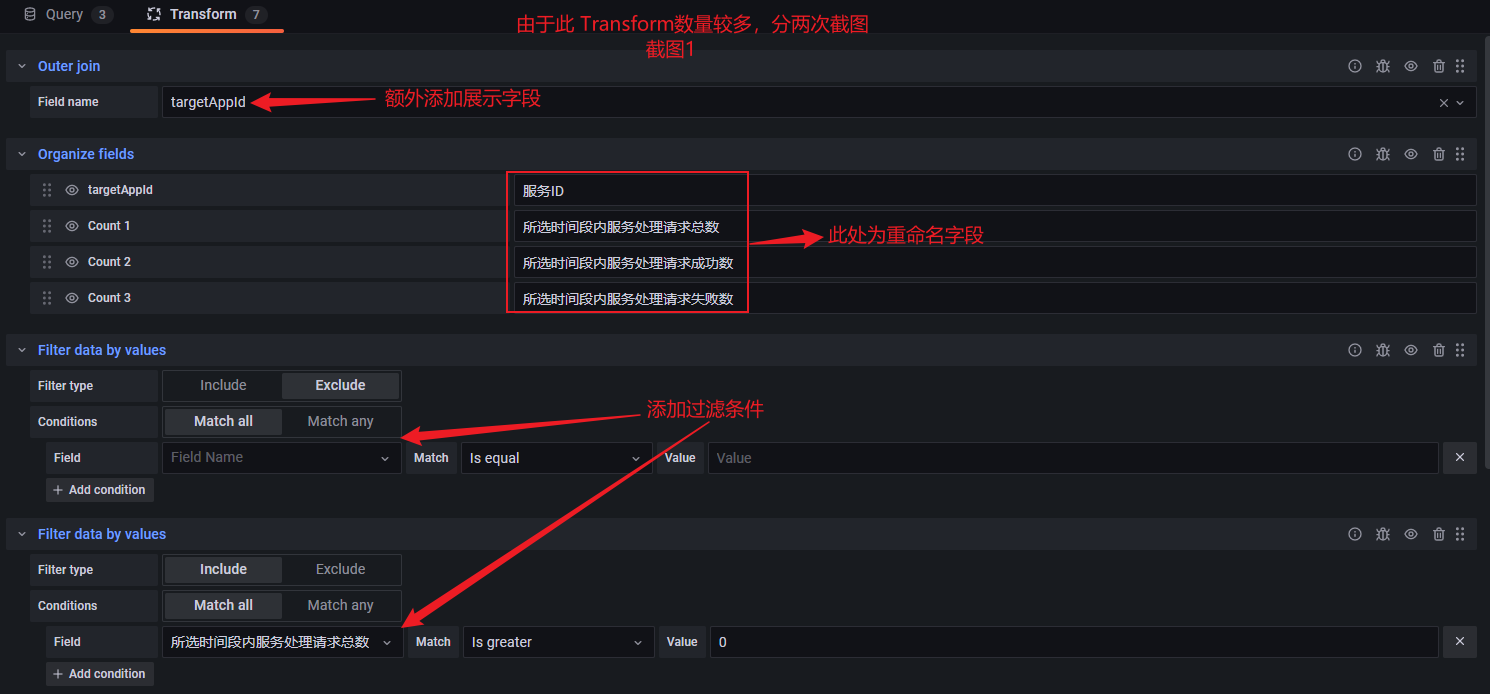

展示数据配置：

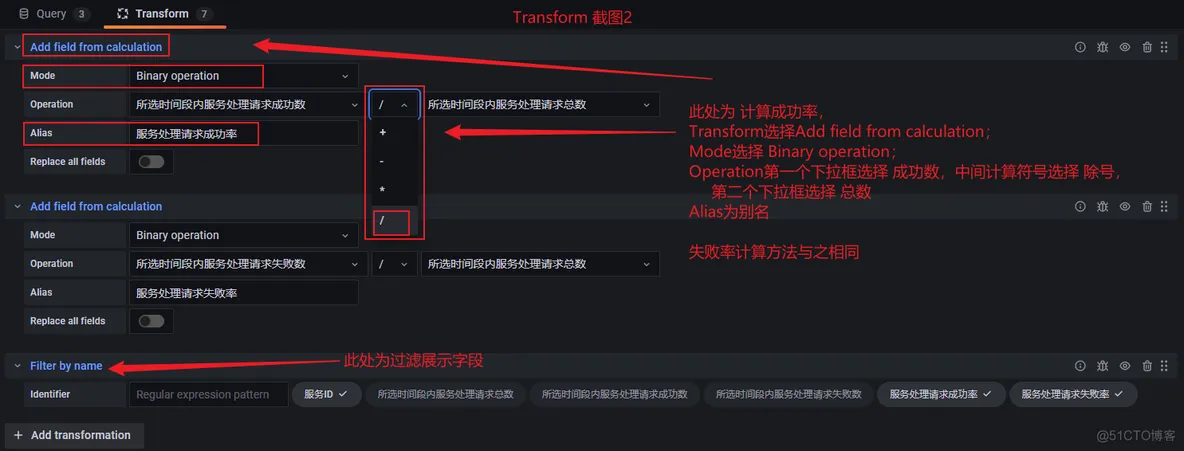

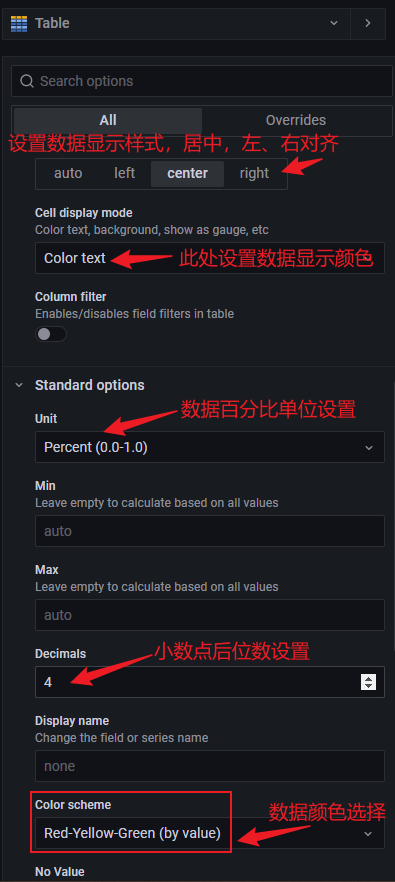

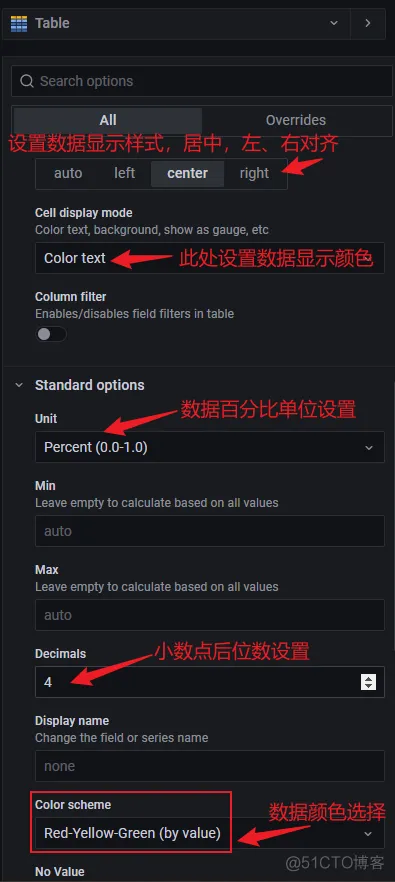

数据百分号展示设置：
