接下来需要从整体上对RocketMQ的架构和角色进行简单的认识。

架构

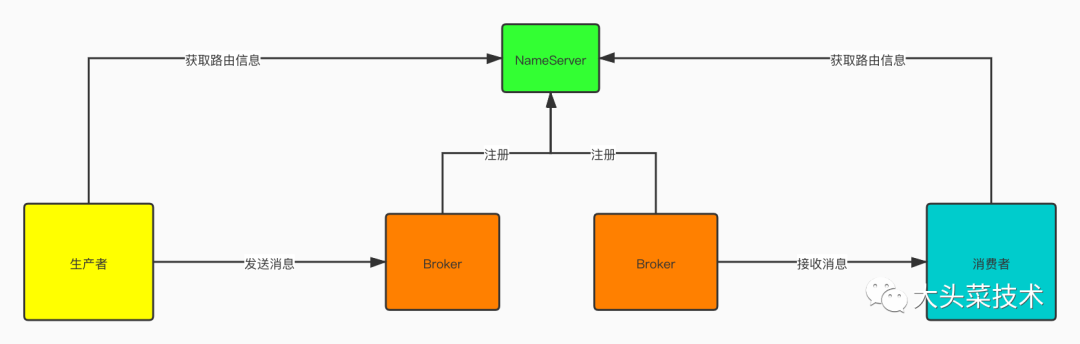

直接看图就好，一图胜千言

Producer发送消息前，会去NameServer中拉取路由信息
Producer获取路由信息后，发送给Broker
Consumer消费信息前，会去NameServer中拉取路由信息
Consumer消息信息

但是生产者和消费者是根据什么去NameServer拉取路由信息的。

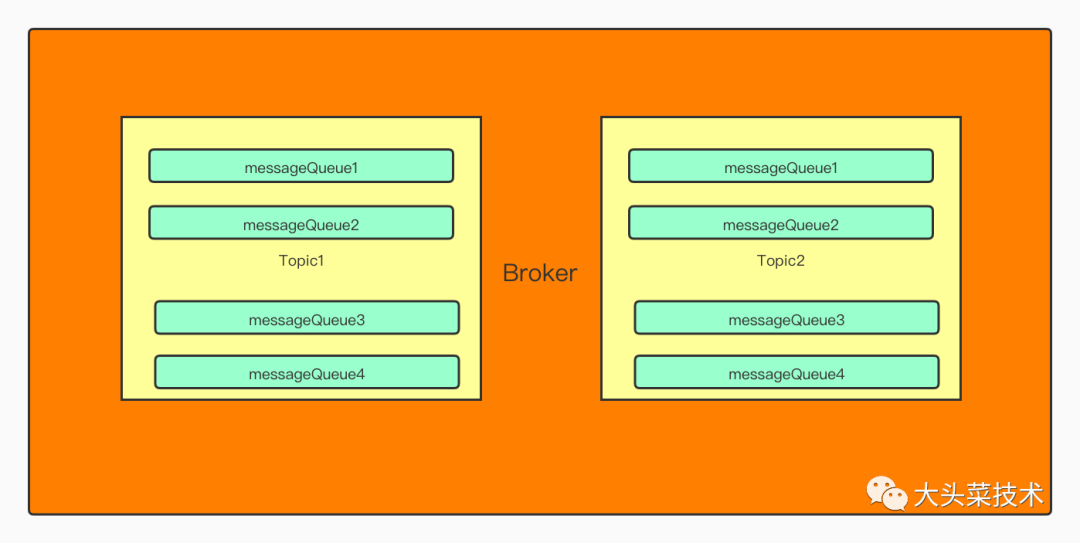

我们先看放大一下Broker，研究一下内部的细节

简单总结一下：

Broker 中有一个或多个 Topic
Topic 中有一个或多个 MessageQueue

其实，生产者和消费者是根据Topic在NameServer中找到持有该Topic的Broker。然后发送消息时，轮询Topic下的MessageQueue,比如第一次发送消息，发送到MessageQueue1中，第二次发送消息，发送到MessageQueue2中。

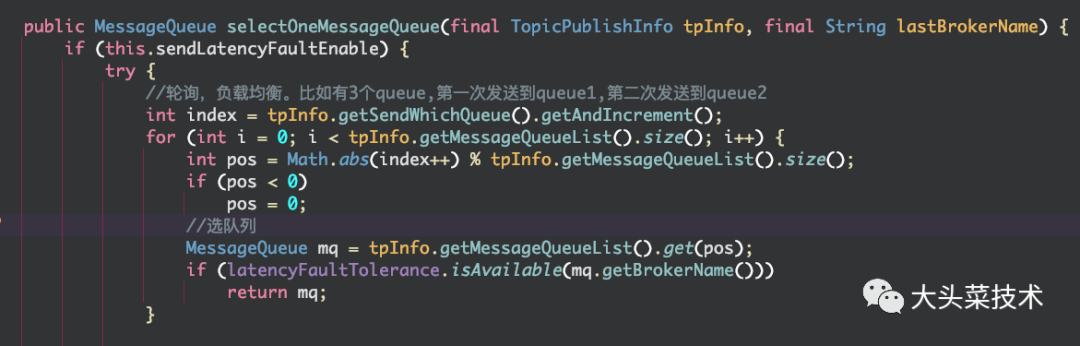

如果你想研究得深一点，你可以看一下下面这段代码：轮询选MessageQueue

角色

Producer：消息的发送者。可以类比为：寄信人
Consumer：消息的接受者。可以类比为：收信人
NameServer：管理broker、topic的路由信息。可以类比为：路由器
Broker：存储和传输消息。可以类比为：邮局
Topic：RocketMQ 中用于消息转发的逻辑地址
MessageQueue：用于发送和接受消息的通道。

Topic和Producer的关系？

多对多：一个producer可以发送消息给一个或多个Topic；一个Topic也可以被多个不同的producer发送。

Topic和Consumer的关系？

多对多：一个consuemr可以订阅一个或多个Topic消息；一个Topic消息可以被不同的Consumer订阅。

Broker和Topic的关系？

多对多：一个Broker可以存多个不同的Topic；一个Topic也可以放在多个不同的Broker上。

Topic和MessageQueue的关系？

一对多：一个Topic可以有多个MessageQueue。但一个MessageQueue只能属于一个Topic。

Broker和NameServer的关系？

一个Broker需要在所有NameServer中注册。

RocketMQ-消息发送

运行NameServer和Broker后，我们可以尝试用代码示例写一下：消息发送的三种方式

同步发送，适用场景：对可靠性高的业务场景
异步发送，适用场景：对响应时间比较敏感的业务场景，就是不允许长时间等待结果的场景
发送一次，适用场景：不关心发送结果场景。比如日志发送

依赖

<dependency>
    <groupId>org.apache.rocketmq</groupId>
    <artifactId>rocketmq-client</artifactId>
    <version>4.8.0</version>
</dependency>

同步发送

public class SyncProducer {
    public static void main(String[] args) throws MQClientException, UnsupportedEncodingException, RemotingException, InterruptedException, MQBrokerException {
        DefaultMQProducer defaultMQProducer = new DefaultMQProducer();
        //设置生产者组
        defaultMQProducer.setProducerGroup("syncProducer");

        //设置nameserver
        defaultMQProducer.setNamesrvAddr("localhost:9876");

        //启动生产者
        defaultMQProducer.start();

        for (int i = 0; i < 10; i++) {
            //构建消息 topic tag 内容
            Message msg = new Message("TopicTest" /* Topic */,
                    "TagA" /* Tag */,
                    ("Hello RocketMQ " +
                            i).getBytes(RemotingHelper.DEFAULT_CHARSET) /* Message body */
            );
            //同步发送，且返回结果
            SendResult sendResult = defaultMQProducer.send(msg);
            System.out.println("发送结果"+sendResult);
        }
        //关闭生产者
        defaultMQProducer.shutdown();
    }
}
//运行结果
发送结果SendResult [sendStatus=SEND_OK, msgId=7F000001503218B4AAC29874E2040000, offsetMsgId=C0A81FF100002A9F0000000000045402, messageQueue=MessageQueue [topic=TopicTest, brokerName=aarondeMBP, queueId=1], queueOffset=350]
发送结果SendResult [sendStatus=SEND_OK, msgId=7F000001503218B4AAC29874E2230001, offsetMsgId=C0A81FF100002A9F00000000000454CB, messageQueue=MessageQueue [topic=TopicTest, brokerName=aarondeMBP, queueId=2], queueOffset=350]
发送结果SendResult [sendStatus=SEND_OK, msgId=7F000001503218B4AAC29874E2260002, offsetMsgId=C0A81FF100002A9F0000000000045594, messageQueue=MessageQueue [topic=TopicTest, brokerName=aarondeMBP, queueId=3], queueOffset=350]
发送结果SendResult [sendStatus=SEND_OK, msgId=7F000001503218B4AAC29874E22A0003, offsetMsgId=C0A81FF100002A9F000000000004565D, messageQueue=MessageQueue [topic=TopicTest, brokerName=aarondeMBP, queueId=0], queueOffset=350]
发送结果SendResult [sendStatus=SEND_OK, msgId=7F000001503218B4AAC29874E22C0004, offsetMsgId=C0A81FF100002A9F0000000000045726, messageQueue=MessageQueue [topic=TopicTest, brokerName=aarondeMBP, queueId=1], queueOffset=351]
发送结果SendResult [sendStatus=SEND_OK, msgId=7F000001503218B4AAC29874E22E0005, offsetMsgId=C0A81FF100002A9F00000000000457EF, messageQueue=MessageQueue [topic=TopicTest, brokerName=aarondeMBP, queueId=2], queueOffset=351]
发送结果SendResult [sendStatus=SEND_OK, msgId=7F000001503218B4AAC29874E2300006, offsetMsgId=C0A81FF100002A9F00000000000458B8, messageQueue=MessageQueue [topic=TopicTest, brokerName=aarondeMBP, queueId=3], queueOffset=351]
发送结果SendResult [sendStatus=SEND_OK, msgId=7F000001503218B4AAC29874E2320007, offsetMsgId=C0A81FF100002A9F0000000000045981, messageQueue=MessageQueue [topic=TopicTest, brokerName=aarondeMBP, queueId=0], queueOffset=351]
发送结果SendResult [sendStatus=SEND_OK, msgId=7F000001503218B4AAC29874E2340008, offsetMsgId=C0A81FF100002A9F0000000000045A4A, messageQueue=MessageQueue [topic=TopicTest, brokerName=aarondeMBP, queueId=1], queueOffset=352]
发送结果SendResult [sendStatus=SEND_OK, msgId=7F000001503218B4AAC29874E2360009, offsetMsgId=C0A81FF100002A9F0000000000045B13, messageQueue=MessageQueue [topic=TopicTest, brokerName=aarondeMBP, queueId=2], queueOffset=352]
14:29:56.930 [NettyClientSelector_1] INFO RocketmqRemoting - closeChannel: close the connection to remote address[127.0.0.1:9876] result: true
14:29:56.932 [NettyClientSelector_1] INFO RocketmqRemoting - closeChannel: close the connection to remote address[127.0.0.1:9876] result: true
14:29:56.932 [NettyClientSelector_1] INFO RocketmqRemoting - closeChannel: close the connection to remote address[192.168.31.241:10911] result: true

异步发送

public class AsyncProducer {
    public static void main(String[] args) throws Exception {
        //设置生产者名字
        DefaultMQProducer producer = new DefaultMQProducer("asyncproducer");
        // 设置nameserver的地址
        producer.setNamesrvAddr("localhost:9876");
        //生产者启动
        producer.start();
        //发送失败重试次数
        producer.setRetryTimesWhenSendAsyncFailed(0);

        int messageCount = 10;
        for (int i = 0; i < messageCount; i++) {
            try {
                final int index = i;
                Message msg = new Message("async_topic",
                    "TagA",
                    "OrderID188",
                    "Hello world".getBytes(RemotingHelper.DEFAULT_CHARSET));
                //异步发送，这里多了一个SendCallBack回调函数
                producer.send(msg, new SendCallback() {
                    //发送成功
                    @Override
                    public void onSuccess(SendResult sendResult) {
                        System.out.println("发送成功:"+sendResult);
                    }
                    //发送失败
                    @Override
                    public void onException(Throwable e) {
                        System.out.printf("发送失败:"+e);
                        e.printStackTrace();
                    }
                });
            } catch (Exception e) {
                e.printStackTrace();
            }
        }
        TimeUnit.SECONDS.sleep(3);
        producer.shutdown();
    }
}
//运行结果
发送成功:SendResult [sendStatus=SEND_OK, msgId=7F000001514218B4AAC298868BF40001, offsetMsgId=C0A81FF100002A9F0000000000046438, messageQueue=MessageQueue [topic=async_topic, brokerName=aarondeMBP, queueId=3], queueOffset=2]
发送成功:SendResult [sendStatus=SEND_OK, msgId=7F000001514218B4AAC298868C1A0004, offsetMsgId=C0A81FF100002A9F0000000000046790, messageQueue=MessageQueue [topic=async_topic, brokerName=aarondeMBP, queueId=0], queueOffset=1]
发送成功:SendResult [sendStatus=SEND_OK, msgId=7F000001514218B4AAC298868BFA0002, offsetMsgId=C0A81FF100002A9F000000000004650E, messageQueue=MessageQueue [topic=async_topic, brokerName=aarondeMBP, queueId=3], queueOffset=3]
发送成功:SendResult [sendStatus=SEND_OK, msgId=7F000001514218B4AAC298868C0B0003, offsetMsgId=C0A81FF100002A9F00000000000466BA, messageQueue=MessageQueue [topic=async_topic, brokerName=aarondeMBP, queueId=2], queueOffset=5]
发送成功:SendResult [sendStatus=SEND_OK, msgId=7F000001514218B4AAC298868BF10000, offsetMsgId=C0A81FF100002A9F00000000000465E4, messageQueue=MessageQueue [topic=async_topic, brokerName=aarondeMBP, queueId=1], queueOffset=2]
发送成功:SendResult [sendStatus=SEND_OK, msgId=7F000001514218B4AAC298868C1C0005, offsetMsgId=C0A81FF100002A9F0000000000046866, messageQueue=MessageQueue [topic=async_topic, brokerName=aarondeMBP, queueId=0], queueOffset=2]
发送成功:SendResult [sendStatus=SEND_OK, msgId=7F000001514218B4AAC298868C1C0006, offsetMsgId=C0A81FF100002A9F000000000004693C, messageQueue=MessageQueue [topic=async_topic, brokerName=aarondeMBP, queueId=0], queueOffset=3]
发送成功:SendResult [sendStatus=SEND_OK, msgId=7F000001514218B4AAC298868C280007, offsetMsgId=C0A81FF100002A9F0000000000046A12, messageQueue=MessageQueue [topic=async_topic, brokerName=aarondeMBP, queueId=1], queueOffset=3]
发送成功:SendResult [sendStatus=SEND_OK, msgId=7F000001514218B4AAC298868C2D0008, offsetMsgId=C0A81FF100002A9F0000000000046AE8, messageQueue=MessageQueue [topic=async_topic, brokerName=aarondeMBP, queueId=1], queueOffset=4]
发送成功:SendResult [sendStatus=SEND_OK, msgId=7F000001514218B4AAC298868C330009, offsetMsgId=C0A81FF100002A9F0000000000046BBE, messageQueue=MessageQueue [topic=async_topic, brokerName=aarondeMBP, queueId=0], queueOffset=4]
14:49:17.262 [NettyClientSelector_1] INFO RocketmqRemoting - closeChannel: close the connection to remote address[127.0.0.1:9876] result: true
14:49:17.265 [NettyClientSelector_1] INFO RocketmqRemoting - closeChannel: close the connection to remote address[127.0.0.1:9876] result: true
14:49:17.265 [NettyClientSelector_1] INFO RocketmqRemoting - closeChannel: close the connection to remote address[192.168.31.241:10911] result: true

发送一次

public class OnewayProducer {
    public static void main(String[] args) throws Exception{
        //初始化生产者
        DefaultMQProducer producer = new DefaultMQProducer("onewayproducer");
        // 置顶nameserver名字
        producer.setNamesrvAddr("localhost:9876");
        //启动生产者
        producer.start();
        for (int i = 0; i < 10; i++) {
            //构建消息体
            Message msg = new Message("oneway_topic" /* Topic */,
                "TagA" /* Tag */,
                ("Hello RocketMQ " +
                    i).getBytes(RemotingHelper.DEFAULT_CHARSET) /* Message body */
            );
            //发送一次性消息
            producer.sendOneway(msg);
        }

        Thread.sleep(5000);
        producer.shutdown();
    }
}

同步发送，异步发送，一次性发送是RocketMQ主要的三种消息发送方式。

工作中，具体用什么发送方式，得取决你的业务场景。同步发送的使用场景最为广泛，异步发送一般用于链路耗时较长，对响应时间较为敏感的业务场景，如果压根不 care 发送结果，直接用一次性发送。

总结

这一节就简单分享了一下RocketMQ的架构图和角色之间的关系，并且通过消息发送示例对 RocketMQ 有整体了解。
